1. Elements d’un circuit
elèctric

2. Elements bàsics
del circuit elèctric
 Generadors
• Tipus de piles:
• Petaca
• Cilíndrica
• Botó
• Prismàtica
 Conductors
 Elements de control
• Interruptor
• Commutadors
• Commutadors d’encreuament
 Receptors
• Bombeta
• Brunzidor
• Motor elèctric
 Models de circuits

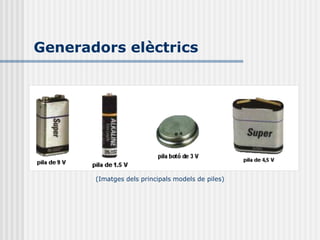

3. Generadors elèctrics
(Imatges dels principals models de piles)

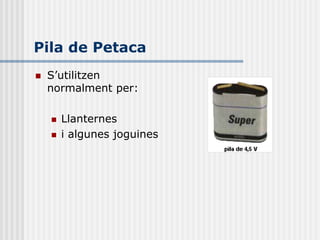

4. Pila de Petaca
 S’utilitzen
normalment per:
 Llanternes
 i algunes joguines

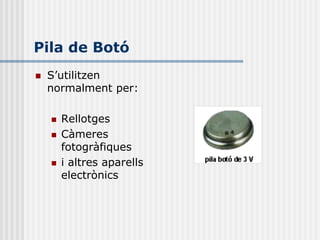

5. Pila de Botó
 S’utilitzen
normalment per:
 Rellotges
 Càmeres
fotogràfiques
 i altres aparells
electrònics

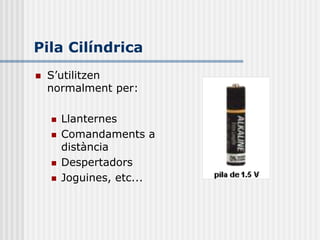

6. Pila Cilíndrica
 S’utilitzen
normalment per:
 Llanternes
 Comandaments a
distància
 Despertadors
 Joguines, etc...

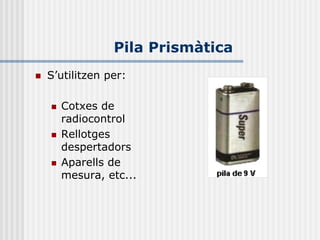

7. Pila Prismàtica
 S’utilitzen per:
 Cotxes de
radiocontrol
 Rellotges
despertadors
 Aparells de
mesura, etc...

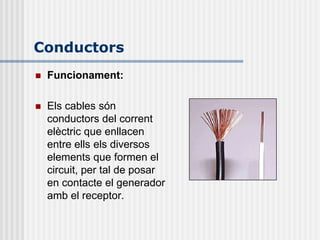

8. Conductors
 Funcionament:
 Els cables són
conductors del corrent
elèctric que enllacen
entre ells els diversos
elements que formen el
circuit, per tal de posar
en contacte el generador
amb el receptor.

9. Elements de control
 Les funcions més bàsiques
que realitzen són les
d’engegar i apagar un
circuit.
 Els més típics són:
 Interruptors
 Commutadors
 Commutadors d’encreuament

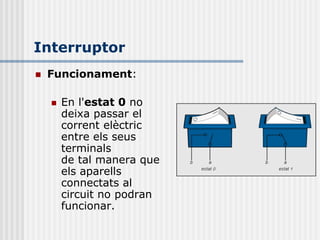

10. Interruptor
 Funcionament:
 En l'estat 0 no
deixa passar el
corrent elèctric
entre els seus
terminals
de tal manera que
els aparells
connectats al
circuit no podran
funcionar.

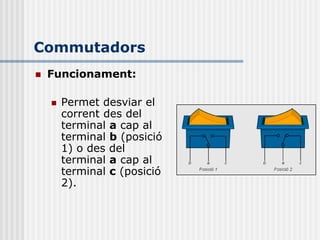

11. Commutadors
 Funcionament:
 Permet desviar el
corrent des del
terminal a cap al
terminal b (posició
1) o des del
terminal a cap al
terminal c (posició
2).

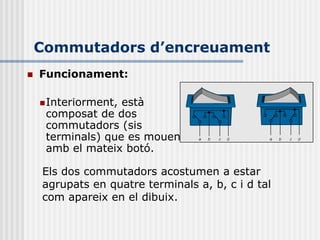

12. Commutadors d’encreuament
 Funcionament:
 Interiorment,està
composat de dos
commutadors (sis
terminals) que es mouen
amb el mateix botó.
Els dos commutadors acostumen a estar
agrupats en quatre terminals a, b, c i d tal
com apareix en el dibuix.

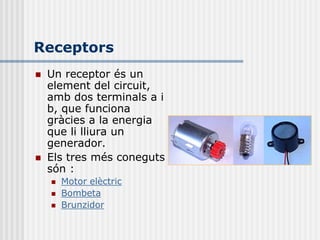

13. Receptors
 Un receptor és un
element del circuit,
amb dos terminals a i
b, que funciona
gràcies a la energia
que li lliura un
generador.
 Els tres més coneguts
són :
 Motor elèctric
 Bombeta
 Brunzidor

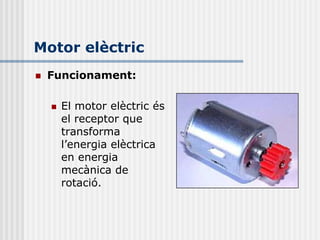

14. Motor elèctric
 Funcionament:
 El motor elèctric és
el receptor que
transforma
l’energia elèctrica
en energia
mecànica de
rotació.

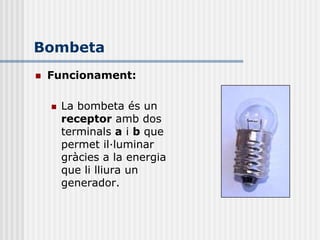

15. Bombeta
 Funcionament:
 La bombeta és un
receptor amb dos
terminals a i b que
permet il·luminar
gràcies a la energia
que li lliura un
generador.

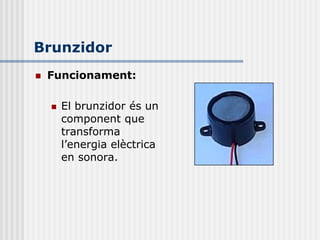

16. Brunzidor
 Funcionament:
 El brunzidor és un
component que
transforma
l’energia elèctrica
en sonora.

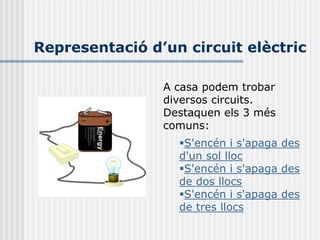

17. Representació d’un circuit elèctric
A casa podem trobar
diversos circuits.
Destaquen els 3 més
comuns:
S'encén i s'apaga des
d'un sol lloc
S'encén i s'apaga des
de dos llocs
S'encén i s'apaga des
de tres llocs

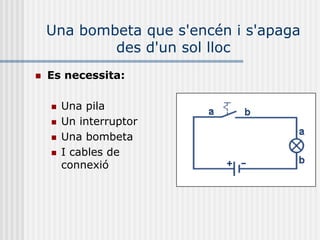

18. Una bombeta que s'encén i s'apaga
des d'un sol lloc
 Es necessita:
 Una pila
 Un interruptor
 Una bombeta
 I cables de
connexió

19. Una bombeta que s'encén i s'apaga
des de dos llocs
 Es necessita:
 Una pila
 Una bombeta
 Dos commutadors
 I cables de
connexió

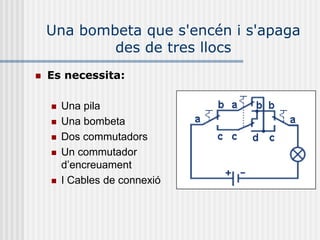

20. Una bombeta que s'encén i s'apaga
des de tres llocs
 Es necessita:
 Una pila
 Una bombeta
 Dos commutadors
 Un commutador
d’encreuament
 I Cables de connexió
