Dokumen tersebut membahas konsep dasar protokol TCP/IP dan alamat IP. TCP/IP merupakan kumpulan protokol yang bekerja bersama untuk mengirimkan data secara efisien antar komputer dengan menggunakan alamat IP sebagai identitas setiap perangkat jaringan. Alamat IP terdiri dari empat oktet yang memungkinkan identifikasi unik bagi setiap perangkat di internet.

1. Tujuan :
Mengerti cara kerja dan konsep dasar protokol TCP/IP dan IP
address

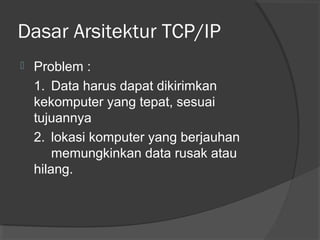

2. Dasar Arsitektur TCP/IP

Problem :
1. Data harus dapat dikirimkan
kekomputer yang tepat, sesuai
tujuannya
2. lokasi komputer yang berjauhan
memungkinkan data rusak atau
hilang.

3. Solusi  TCP/IP

Sekumpulan protokol
yang masing-masing
bertanggung jawab
atas bagian2 tertentu
dari komunikasi data.

4. 


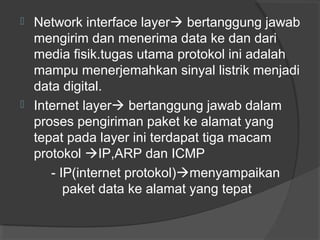

Network interface layer bertanggung jawab
mengirim dan menerima data ke dan dari
media fisik.tugas utama protokol ini adalah
mampu menerjemahkan sinyal listrik menjadi
data digital.
Internet layer bertanggung jawab dalam
proses pengiriman paket ke alamat yang
tepat pada layer ini terdapat tiga macam
protokol IP,ARP dan ICMP
- IP(internet protokol)menyampaikan
paket data ke alamat yang tepat

5. 
- ARP (address resolution protocol) 
protokol yang digunakan untuk menemukan
alamat hardware dari host
yang terletak
pada network yang sama
- ICMP(internet control Message
protokol)protokol yang digunakan untuk
mengirimkan pesan dan melaporkan
kegagalan pengiriman
data.
Transport layerprotokol yang bertanggung
jawab untuk mengadakan komunikasi antar 2
host. 2 protokol yang terlibat adalah TCP dan
UDP( user datagram protocol)

6. The TCP/IP Model

7. TCP/IP Applications

8. Transport Layer Protocols

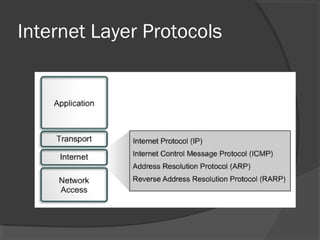

9. Internet Layer Protocols

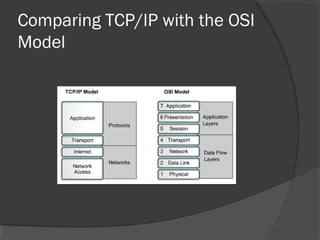

10. Comparing TCP/IP with the OSI
Model

11. 
Application layerPada layer ini terletak
semua aplikasi yang menggunakan
protokol TCP/IP

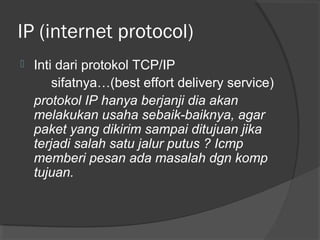

12. IP (internet protocol)

Inti dari protokol TCP/IP
sifatnya…(best effort delivery service)
protokol IP hanya berjanji dia akan
melakukan usaha sebaik-baiknya, agar
paket yang dikirim sampai ditujuan jika
terjadi salah satu jalur putus ? Icmp
memberi pesan ada masalah dgn komp
tujuan.

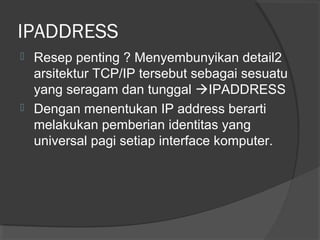

13. IPADDRESS


Resep penting ? Menyembunyikan detail2
arsitektur TCP/IP tersebut sebagai sesuatu
yang seragam dan tunggal IPADDRESS
Dengan menentukan IP address berarti
melakukan pemberian identitas yang
universal pagi setiap interface komputer.

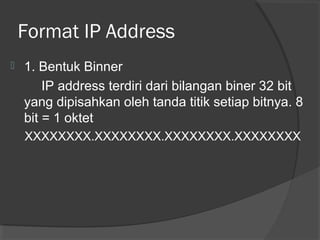

14. Format IP Address

1. Bentuk Binner
IP address terdiri dari bilangan biner 32 bit
yang dipisahkan oleh tanda titik setiap bitnya. 8
bit = 1 oktet
XXXXXXXX.XXXXXXXX.XXXXXXXX.XXXXXXXX

15. Bentuk Dotted Decimal
10000100
132
01011100
92
132.92.121.1
01111001
121
00000001
1

16. IP Address Classes

17. Address Class Prefixes

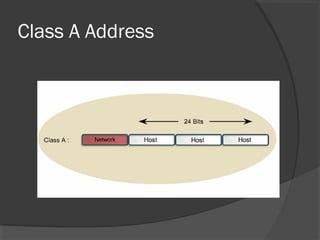

18. Class A Address

19. Class B Address

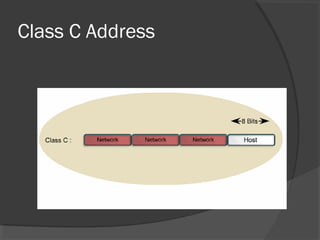

20. Class C Address

21. Class D Address Architecture

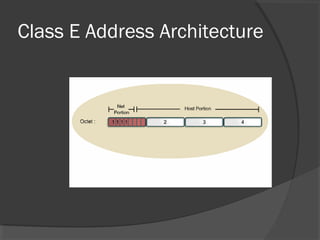

22. Class E Address Architecture

23. IP Address Range

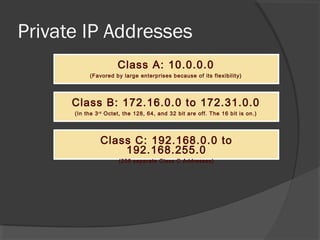

24. Private IP Addresses
Class A: 10.0.0.0
(Favored by large enterprises because of its flexibility)
Class B: 172.16.0.0 to 172.31.0.0
(In the 3 rd Octet, the 128, 64, and 32 bit are off. The 16 bit is on.)
Class C: 192.168.0.0 to
192.168.255.0
(256 separate Class C Addresses)
