IP address merupakan alamat logik yang digunakan untuk mengenalpasti setiap host dalam rangkaian komputer atau Internet. Ia terdiri daripada empat oktet yang dipisahkan titik dan terdapat dalam format dotted decimal. Terdapat pelbagai jenis alamat IP seperti alamat persendirian dan awam."

1. IP address

2. IP address
 Internet Protocol address atau ringkasannya IP address juga dikenali
sebagai logical address.
 IP address pada setiap host boleh ditukar kepada sebarang nilai lain
pada bila-bila masa sekiranya perlu.
 IP address digunakan di dalam format dotted decimal.
 Nilai bit atau byte digunakan bagi pemprosesan data bagi setiap
komputer
 Nilai bit dikaitkan dengan nilai elektrik di mana bit 1 adalah ON dan
bit 0 adalah OFF.

3. IP address
 Nilai bit terlalu kecil, maka ia dikumpulkan
sebagai satu kumpulan sebanyak 8 bit.
 Nilai 8 bit adalah bersamaan dengan 1 byte.
 Terdapat 2 versi IP
 IP version 4 – 32 bit addressing
 IP version 6 – 128 bit addressing

4. IP address
 Terdiri dari empat nombor (octet) yang dipisahkan
oleh period atau dot
01010101000001011011111100000001
 32 bits dibahagi kepada 4 octet menggunakan format
dotted decimal.
First Octet
Second Octet
Third Octet
Forth Octet
01010101.00000101.10111111.00000001
IP version 4

5. IP address
 Setiap host / komputer memerlukan IP address bagi
membolehkan ia disambungkan ke sesuatu rangkaian atau
Internet.
 Setiap IP address yang dikonfigur mestilah unik bagi setiap
host/komputer di dalam setuatu rangkaian LAN.
 Terdapat dua cara IP address dikonfigur iaitu : Manual
 Automatik
 IP address dilaksanakan di Network Layer (Layer 3) di dalam OSI
Layers

6. Unit decimal dan bit/byte
Unit (decimal)
Bit / Byte
4 bit (b)
1 nibble
8 bit
1 octet
8 bit
1 byte (B)
1000 bit
1 kilobit (Kb)
1000 byte
1 kilobyte (KB)
1000 00 byte
1 megabyte (MB)
1000 kilobyte
1 megabyte (MB)
1000 MB
1 gigabyte (GB)
1000 bit per second
1 kbps (kilobits per second)
1000 byte per second
1kBps (kilobyte per second)
1000 kilobits per second
1 Mbps (megabits per second)
1000 kilobyte per second
1 MBps (megabyte per second)

7. Unit binary kepada decimal
 Keseluruhan 8 bit, nilai digunakan 0 dan 1
 i.e
28 = 256
27
26
25
24
23
22
21
20
0
0
0
0
0
0
0
0
=
0
0
0
0
0
0
0
0
1
=
1
0
0
0
0
0
0
1
0
=
2
0
0
0
0
0
0
1
1
=
3
0
0
0
0
0
1
0
0
=
4
1
1
1
1
1
1
1
1
=
256

8. Unit binary kepada decimal
Total IP Address Range
0000000000. 0000000000. 0000000000. 0000000000
0.0.0.0
to
255.255.255.255
11111111. 11111111. 11111111. 11111111

9. IP address
 Terdapat 5 class di dalam IP address
 CLASS A
 CLASS B
LAN & WAN
 CLASS C
 CLASS D
 CLASS E
multicasting
Research & development

10. Binary, dotted decimal
27
26
25
24
23
22
21
1
1
1
1
1
1
1
1
128
64
32
16
8
4
2
8 bit
20
1
=
256
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
7
6
5
4
3
2
1
0
7
6
5
4
3
2
1
0
7
6
5
4
3
2
1
0
7
6
5
4
3
2
1
0
1
2
8
6
4
3
2
1
6
8
4
2
1
1
2
8
6
4
3
2
1
6
8
4
2
1
1
2
8
6
4
3
2
1
6
8
4
2
1
1
2
8
6
4
3
2
1
6
8
4
2
1
1 1 0 0 0 0 0 0 1 0 1 0 1 0 0 0 0 0 0 0 0 0 0 1 0 0 0 0 1 0 1 0
128 + 64
128 + 32 + 8
1
8+2
192
168
1
10

11. Latihan
 Tukarkan nilai binary kepada decimal
Binary
10001000
11001100
11100000
11110000
11111111
00011111
00000001
11111111.11111111
00001010
Decimal

12.  Tukarkan nilai decimal kepada binary
Decimal
128
252
254
160
172
192
10
16
200.1
200.192
172.16
255.255
255.255.0.0
Binary

13. Selawat Nabi

14. Selawat Nabi

16. IP address
 Keutamaan Bit di dalam first octet

17. Class A Range

18. Class A Range
 Class A address range from
1 – 126 : 00000001 - 01111111
 0 dikhaskan dan mewakili semua alamat IP
 127 untuk pengujian untuk N.I.C
 ping 127.0.0.1

19. Class B Range

20. Class B Range
 Class B addresses range from
128 – 191 : 10000000 - 10111111

21. Class C Range

22. Class C Range
 Class C addresses range from
192 – 223 : 11000000 - 11011111

23. Class D Range

24. Class D Range
 Class D addresses range from
224 – 239 : 11100000 - 11101111

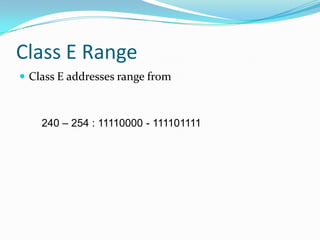

25. Class E Range

26. Class E Range
 Class E addresses range from
240 – 254 : 11110000 - 111101111

27. Octet Format

28. Address Class Identification
Address
Class
10.250.1.1
A
150.10.15.0
B

29. Network & Host Identification
Network portion
Host portion
177.100,18.4
177.100.18.4
119.18.45.0
119.18.45.0

30. Class A – no. Networks & no. Host

31. Class B – no. Networks & no. Host

32. Class C – no. Networks & no. Host

33. Network Address and
Broadcast Address

34. Contoh Class A

35. Contoh Class B

36. Contoh Class C

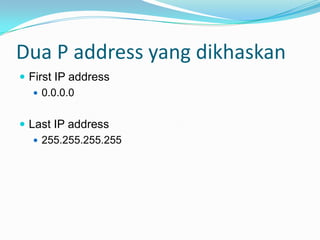

37. Dua P address yang dikhaskan
 First IP address
 0.0.0.0
 Last IP address
 255.255.255.255

38. Subnet Mask

39. How subnet mask works?
IP Address
Subnet mask
: 192.168.1.1
: 255.255.255.0
ANDING PROCESS :
192.168.1.1
= 11000000 10101000 00000001 00000001
255.255.255.0 = 11111111 11111111 11111111 00000000
Network ID
= __________________________________

40. Proses ANDing
 Konfigurasi IP address tidak akan lengkap tanpa kombinasi
subnet mask yang sesuai
 Jika sesuatu IP address dicampurkan dengan subnet
mask ia akan menghasilkan satu nilai network Id
 Komputer yang mempunyai network id yang sama
kebiasaanya akan diletakkan dalam satu lokasi yang sama
 Network id dapat berkomunikasi dengan kumpulan
network id yang lain melalui peralatan router

41. Pengiraan Proses ANDing
 Tukar kesemua IP address dan subnet mask kepada
format binary
 atas
 bawah
: IP address
: subnet mask
IP address
Subnet mask
ANDing
1
1
1
1
0
0
0
1
0

42. Proses ANDing
 Gambor dalam buku ms 13

43. Pengiraan Proses ANDing
PCA
172.16.0.2
255.255.0.0
1 0 1 0 1 1 0 0
0 0 0 1 0 0 0 0
0 0 0 0 0 0 0 0
0 0 0 0 0 0 1 0
1 1 1 1 1 1 1 1
1 1 1 1 1 1 1 1
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
Network ID
1 0 1 0 1 1 0 0
0 0 0 1 0 0 0 0
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
1 0 1 0 1 1 0 0
0 0 0 1 0 0 0 0
0 0 0 0 0 0 0 0
0 0 0 0 0 1 0 0
1 1 1 1 1 1 1 1
1 1 1 1 1 1 1 1
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
1 0 1 0 1 1 0 0
0 0 0 1 0 0 0 0
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
PCA
172.16.0.4
255.255.0.0
Network ID
PCA
PCB
10101100 00010000 00000000 00000000 – 172.16.0.0
10101100 00010000 00000000 00000000 – 172.16.0.0
Network ID sama

44. Pengiraan Proses ANDing
PCC
172.19.0.8
255.255.0.0
1 0 1 0 1 1 0 0
0 0 0 1 0 0 1 1
0 0 0 0 0 0 0 0
0 0 0 0 1 0 0 0
1 1 1 1 1 1 1 1
1 1 1 1 1 1 1 1
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
Network ID
1 0 1 0 1 1 0 0
0 0 0 1 0 0 1 1
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
1 0 1 0 1 1 0 0
0 0 0 1 0 0 1 1
0 0 0 0 0 0 0 0
0 0 0 0 0 0 1 0
1 1 1 1 1 1 1 1
1 1 1 1 1 1 1 1
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
1 0 1 0 1 1 0 0
0 0 0 1 0 0 1 1
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
PCD
172.19.0.2
255.255.0.0
Network ID
PCC
PCD
10101100 00010011 00000000 00000000 – 172.19.0.0
10101100 00010011 00000000 00000000 – 172.19.0.0
Network ID sama

45. ANDing – Network ID, Broadcast ID, host bits,
total number of hosts, range valid IP address
 Cth latihan untuk budak

46. Private dan Public IP address
 Terdapat 2 kategori IP address : Private IP address
 Public IP address
 IANA (Internet Assigned Numbers Authority)
 Organisasi yang bertanggungjawab menguruskan
pengagihan Public IP address.
 Menetapkan beberapa block IP address bagi
penggunaan LAN dikenali sebagai Private IP address

47. Private dan Public IP address
 Pulic IP address adalah block IP Address yang telah
diperuntukkan oleh Service Provider (ISP/SP) kepada
semua pengguna talian tetap.
 Public IP address boleh diperolehi dari ISP dengan
harga yang telah ditetapkan.

48. Private dan Public IP address
 Gambar ms 21

49. Private IP Address
 IANA telah menetapkan beberapa blok IP address
yang digunakan dalam LAN seperti Jadual 1
Jadual 1
Bit (host)
IP address
pertama
IP address
terakhir
classfull
classless
24 bit blok
10.0.0.0
10.255.255.255
1 network
class A
10.0.0.0/8
20 bit blok
172.16.0.0
172.31.255.255
16 network
class B
172.16.0.0/12
16 bit blok
192.168.0.0
192.168.255.255
256 network
class C
192.168.0.0/16

50. Private IP Address

51. Private IP Address
10.o.0.0 /8
10
1111 1111
255
172.16.0.0/12
172
1111 1111
255
192.168.0.0 /16
192
1111 1111
255
0
0000 0000
0
0000
0
0000
0
16
1111 0000
0000
140
128+64+32= 140
0
0000
0
168
1111 1111
255
0
0000
0
0000
0000
0
0000
0
0000
0
0000
0
0000
0
0000
0

52. IP address dan Subnet mask
Classfull : 192.168.1.1 subnet mask : 255.255.255.0
Classless : 192.168.1.1 /24
192.168.1.1 /24
192
1111 1111
8
+
255
168
1
1
1111 1111
1111 1111
0000 0000
8
+
8 = 24
255
255
0

53. Classfull IP Address
Class
Nilai “W” dari W.X.Y.Z
Subnet mask
(default)
A
1 – 126
255.0.0.0
127
-
B
128 – 191
255.255.0.0
C
192 – 223
255.255.255.0
D
224 – 239
MULTICAST
E
240 - 255
RESERVED

54. IP Address yang valid
 Penggunaan IP address yang perlu dipatuhi
 IP address tidak sepatutnya bermula dengan angka
0, 127 atau 255.

Cth IP address 127.x.y.z, 0.x.y.z atau 255.x.y.z sememangya tidak
valid
 IP address bagi suatu komputer tidak boleh diakhiri dengan 0
atau 255 pada octet keempat


IP address
IP address
w.x.y.255 adalah tidak valid – Broadcast
w.x.y.0
adalah tidak valid – Network ID
 IP address mesti unik di dalam sesuatu NETWORK
 Cth PC01 dan PC02 tidak boleh guna IP address 192.168.1.1
dengan subnet mask yang sama 255.255.255.0

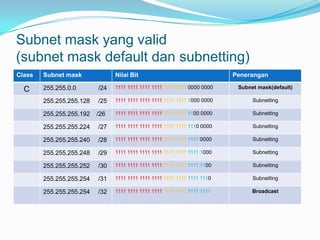

55. Subnet mask yang valid
(subnet mask default dan subnetting)
Class
Subnet mask
Nilai Bit
Penerangan
/8
1111 1111 0000 0000 0000 0000 0000 0000
Subnet mask(default)
/9
1111 1111 1000 0000 0000 0000 0000 0000
Subnetting
255.192.0.0
/10
1111 1111 1100 0000 0000 0000 0000 0000
Subnetting
255.224.0.0
/11
1111 1111 1110 0000 0000 0000 0000 0000
Subnetting
255.240.0.0
/12
1111 1111 1111 0000 0000 0000 0000 0000
Subnetting
255.248.0.0
/13
1111 1111 1111 1000 0000 0000 0000 0000
Subnetting
255.252.0.0
/14
1111 1111 1111 1100 0000 0000 0000 0000
Subnetting
255.254.0.0
B
255.0.0.0
255.128.0.0
A
/15
1111 1111 1111 1110 0000 0000 0000 0000
Subnetting
255.255.0.0
/16
1111 1111 1111 1111 0000 0000 0000 0000
Subnet mask(default)

56. Subnet mask yang valid
(subnet mask default dan subnetting)
Class
Subnet mask
Nilai Bit
Penerangan
/16
1111 1111 1111 1111 0000 0000 0000 0000
Subnet mask(default)
/17
1111 1111 1111 1111 1000 0000 0000 0000
Subnetting
255.255.192.0
/18
1111 1111 1111 1111 1100 0000 0000 0000
Subnetting
255.255.224.0
/19
1111 1111 1111 1111 1110 0000 0000 0000
Subnetting
255.255.240.0
/20
1111 1111 1111 1111 1111 0000 0000 0000
Subnetting
255.255.248.0
/21
1111 1111 1111 1111 1111 1000 0000 0000
Subnetting
255.255.252.0
/22
1111 1111 1111 1111 1111 1100 0000 0000
Subnetting
255.255.254.0
C
255.255.0.0
255.255.128.0
B
/23
1111 1111 1111 1111 1111 1110 0000 0000
Subnetting
255.255.254.0
/24
1111 1111 1111 1111 1111 1111 0000 0000
Subnet mask(default)

57. Subnet mask yang valid
(subnet mask default dan subnetting)
Class
C
Subnet mask
Nilai Bit
Penerangan
255.255.0.0
/24
1111 1111 1111 1111 1111 1111 0000 0000
Subnet mask(default)
255.255.255.128
/25
1111 1111 1111 1111 1111 1111 1000 0000
Subnetting
255.255.255.192
/26
1111 1111 1111 1111 1111 1111 1100 0000
Subnetting
255.255.255.224
/27
1111 1111 1111 1111 1111 1111 1110 0000
Subnetting
255.255.255.240
/28
1111 1111 1111 1111 1111 1111 1111 0000
Subnetting
255.255.255.248
/29
1111 1111 1111 1111 1111 1111 1111 1000
Subnetting
255.255.255.252
/30
1111 1111 1111 1111 1111 1111 1111 1100
Subnetting
255.255.255.254
/31
1111 1111 1111 1111 1111 1111 1111 1110
Subnetting
255.255.255.254
/32
1111 1111 1111 1111 1111 1111 1111 1111
Broadcast

58. Host ID dan Network ID

Kombinasi IP address dan subnet mask digunakan untuk menentukan nilai network ID dan Host ID
PC01
PC02
Class A
Class A
255
0
0
0
255
0
0
0
20
8
8
10
20
80
18
10
Network ID
20.0.0.0
Host ID
Network ID
20.0.0.0
Host ID



Angka 20 dari IP add. 20.8.8.10 – PC01 – class A
Default subnet mask 255.0.0.0 – PC01
Network ID PC01 – 20.0.0.0



Angka 20 dari IP add. 20.80.18.10 – PC02 – class A
Default subnet mask 255.0.0.0 – PC02
Network ID PC02 – 20.0.0.0

Network ID sama baru boleh berkomunikasi secara terus ,
maka Komputer PC01 dan PC02 boleh berkomunkasi secara terus kerana
Network ID SAMA PC01 (20.0.0.0) dan PC02 (20.0.0.0)

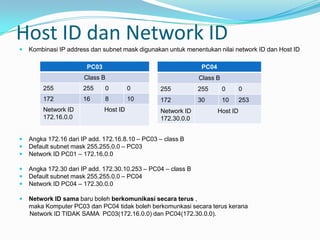

59. Host ID dan Network ID

Kombinasi IP address dan subnet mask digunakan untuk menentukan nilai network ID dan Host ID
PC03
PC04
Class B
Class B
255
255
0
0
255
255
0
0
172
16
8
10
172
30
10
253
Network ID
172.16.0.0
Host ID
Network ID
172.30.0.0
Host ID



Angka 172.16 dari IP add. 172.16.8.10 – PC03 – class B
Default subnet mask 255.255.0.0 – PC03
Network ID PC01 – 172.16.0.0



Angka 172.30 dari IP add. 172.30.10.253 – PC04 – class B
Default subnet mask 255.255.0.0 – PC04
Network ID PC04 – 172.30.0.0

Network ID sama baru boleh berkomunikasi secara terus ,
maka Komputer PC03 dan PC04 tidak boleh berkomunkasi secara terus kerana
Network ID TIDAK SAMA PC03(172.16.0.0) dan PC04(172.30.0.0).
