1. ライブストリーミ
ングの基礎知識
その2
あれくま

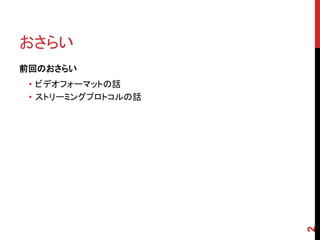

2. おさらい
前回のおさらい
• ビデオフォーマットの話
• ストリーミングプロトコルの話
2

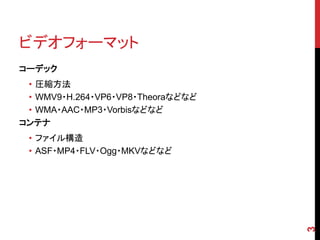

3. ビデオフォーマット
コーデック
• 圧縮方法
• WMV9・H.264・VP6・VP8・Theoraなどなど
• WMA・AAC・MP3・Vorbisなどなど
コンテナ
• ファイル構造
• ASF・MP4・FLV・Ogg・MKVなどなど
3

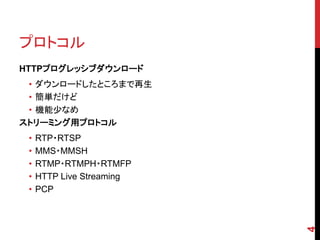

4. プロトコル
HTTPプログレッシブダウンロード
• ダウンロードしたところまで再生
• 簡単だけど
• 機能少なめ
ストリーミング用プロトコル
• RTP・RTSP
• MMS・MMSH
• RTMP・RTMPH・RTMFP
• HTTP Live Streaming
• PCP
4

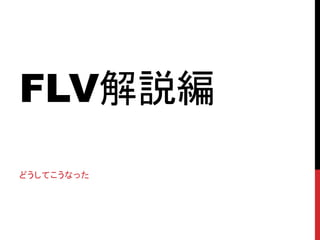

5. FLV解説編
どうしてこうなった

6. FLVとは
• Flashで使われるコンテナフォーマット
• シンプルでストリーミングもしやすい
• 仕様書は http://www.adobe.com/devnet/f4v.html
• F4Vの仕様書だけど後ろの方におまけでFLVも書いてある
• RTMPでストリーミングするときのパケットと(ほぼ)同じ
6

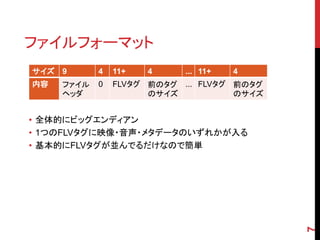

7. ファイルフォーマット
サイズ 9 4 11+ 4 ... 11+ 4
内容 ファイル 0 FLVタグ 前のタグ ... FLVタグ 前のタグ
ヘッダ のサイズ のサイズ
• 全体的にビッグエンディアン
• 1つのFLVタグに映像・音声・メタデータのいずれかが入る
• 基本的にFLVタグが並んでるだけなので簡単
7

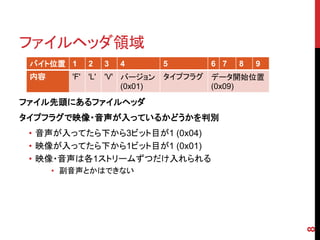

8. ファイルヘッダ領域
バイト位置 1 2 3 4 5 6 7 8 9
内容 'F' 'L' 'V' バージョン タイプフラグ データ開始位置
(0x01) (0x09)
ファイル先頭にあるファイルヘッダ
タイプフラグで映像・音声が入っているかどうかを判別
• 音声が入ってたら下から3ビット目が1 (0x04)
• 映像が入ってたら下から1ビット目が1 (0x01)
• 映像・音声は各1ストリームずつだけ入れられる
• 副音声とかはできない
8

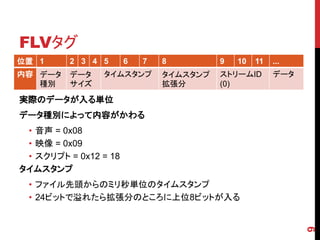

9. FLVタグ
位置 1 2 3 4 5 6 7 8 9 10 11 ...
内容 データ データ タイムスタンプ タイムスタンプ ストリームID データ
種別 サイズ 拡張分 (0)
実際のデータが入る単位
データ種別によって内容がかわる
• 音声 = 0x08
• 映像 = 0x09
• スクリプト = 0x12 = 18
タイムスタンプ
• ファイル先頭からのミリ秒単位のタイムスタンプ
• 24ビットで溢れたら拡張分のところに上位8ビットが入る
9

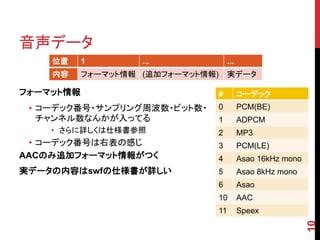

10. 音声データ
位置 1 ... ...
内容 フォーマット情報 (追加フォーマット情報) 実データ
フォーマット情報 # コーデック
• コーデック番号・サンプリング周波数・ビット数・ 0 PCM(BE)
チャンネル数なんかが入ってる 1 ADPCM
• さらに詳しくは仕様書参照 2 MP3
• コーデック番号は右表の感じ 3 PCM(LE)
AACのみ追加フォーマット情報がつく 4 Asao 16kHz mono
実データの内容はswfの仕様書が詳しい 5 Asao 8kHz mono
6 Asao
10 AAC
11 Speex
10

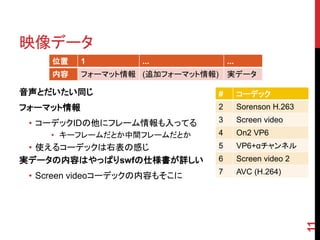

11. 映像データ
位置 1 ... ...
内容 フォーマット情報 (追加フォーマット情報) 実データ
音声とだいたい同じ # コーデック
フォーマット情報 2 Sorenson H.263
• コーデックIDの他にフレーム情報も入ってる 3 Screen video
• キーフレームだとか中間フレームだとか 4 On2 VP6
• 使えるコーデックは右表の感じ 5 VP6+αチャンネル
実データの内容はやっぱりswfの仕様書が詳しい 6 Screen video 2
7 AVC (H.264)
• Screen videoコーデックの内容もそこに
11

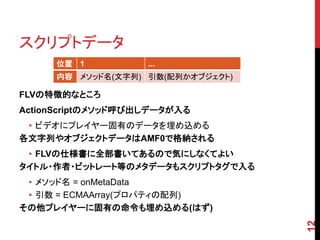

12. スクリプトデータ
位置 1 ...
内容 メソッド名(文字列) 引数(配列かオブジェクト)
FLVの特徴的なところ
ActionScriptのメソッド呼び出しデータが入る
• ビデオにプレイヤー固有のデータを埋め込める
各文字列やオブジェクトデータはAMF0で格納される
• FLVの仕様書に全部書いてあるので気にしなくてよい
タイトル・作者・ビットレート等のメタデータもスクリプトタグで入る
• メソッド名 = onMetaData
• 引数 = ECMAArray(プロパティの配列)
その他プレイヤーに固有の命令も埋め込める(はず)
12

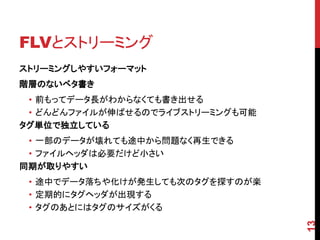

13. FLVとストリーミング
ストリーミングしやすいフォーマット
階層のないベタ書き
• 前もってデータ長がわからなくても書き出せる
• どんどんファイルが伸ばせるのでライブストリーミングも可能
タグ単位で独立している
• 一部のデータが壊れても途中から問題なく再生できる
• ファイルヘッダは必要だけど小さい
同期が取りやすい
• 途中でデータ落ちや化けが発生しても次のタグを探すのが楽
• 定期的にタグヘッダが出現する
• タグのあとにはタグのサイズがくる
13

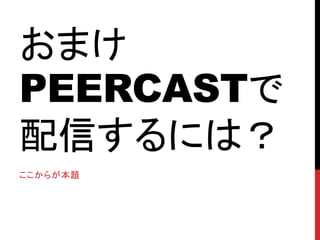

14. おまけ
PEERCASTで
配信するには？
ここからが本題

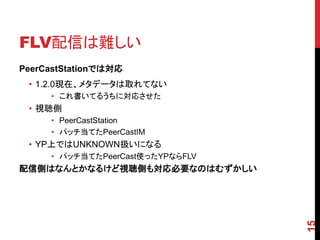

15. FLV配信は難しい
PeerCastStationでは対応
• 1.2.0現在、メタデータは取れてない
• これ書いてるうちに対応させた
• 視聴側
• PeerCastStation
• パッチ当てたPeerCastIM
• YP上ではUNKNOWN扱いになる
• パッチ当てたPeerCast使ったYPならFLV
配信側はなんとかなるけど視聴側も対応必要なのはむずかしい
15

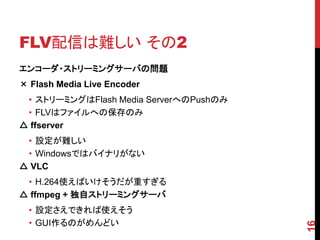

16. FLV配信は難しい その2
エンコーダ・ストリーミングサーバの問題
× Flash Media Live Encoder
• ストリーミングはFlash Media ServerへのPushのみ
• FLVはファイルへの保存のみ
△ ffserver
• 設定が難しい
• Windowsではバイナリがない
△ VLC
• H.264使えばいけそうだが重すぎる
△ ffmpeg + 独自ストリーミングサーバ
• 設定さえできれば使えそう
• GUI作るのがめんどい
16

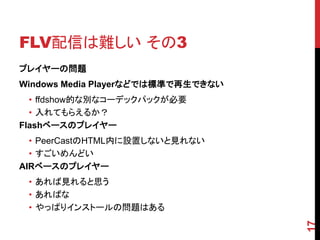

17. FLV配信は難しい その3
プレイヤーの問題
Windows Media Playerなどでは標準で再生できない
• ffdshow的な別なコーデックパックが必要
• 入れてもらえるか？
Flashベースのプレイヤー
• PeerCastのHTML内に設置しないと見れない
• すごいめんどい
AIRベースのプレイヤー
• あれば見れると思う
• あればな
• やっぱりインストールの問題はある
17

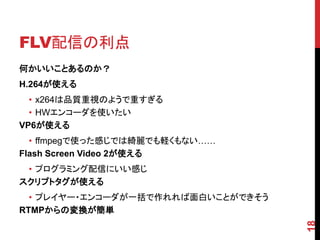

18. FLV配信の利点
何かいいことあるのか？
H.264が使える
• x264は品質重視のようで重すぎる
• HWエンコーダを使いたい
VP6が使える
• ffmpegで使った感じでは綺麗でも軽くもない……
Flash Screen Video 2が使える
• プログラミング配信にいい感じ
スクリプトタグが使える
• プレイヤー・エンコーダが一括で作れれば面白いことができそう
RTMPからの変換が簡単
18

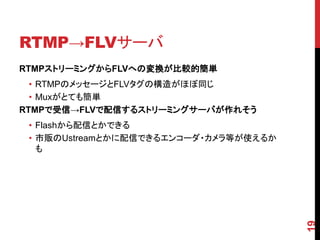

19. RTMP→FLVサーバ
RTMPストリーミングからFLVへの変換が比較的簡単
• RTMPのメッセージとFLVタグの構造がほぼ同じ
• Muxがとても簡単
RTMPで受信→FLVで配信するストリーミングサーバが作れそう
• Flashから配信とかできる
• 市販のUstreamとかに配信できるエンコーダ・カメラ等が使えるか
も
19

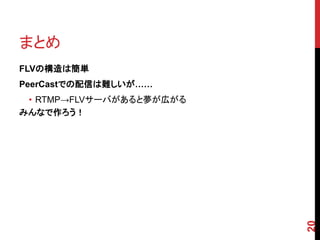

20. まとめ
FLVの構造は簡単
PeerCastでの配信は難しいが……
• RTMP→FLVサーバがあると夢が広がる
みんなで作ろう！
20

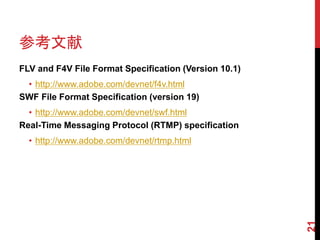

21. 参考文献
FLV and F4V File Format Specification (Version 10.1)
• http://www.adobe.com/devnet/f4v.html
SWF File Format Specification (version 19)
• http://www.adobe.com/devnet/swf.html
Real-Time Messaging Protocol (RTMP) specification
• http://www.adobe.com/devnet/rtmp.html
21
