SSM3K15FSのスパイスモデルをPSpiceで活用する際の注意点です。

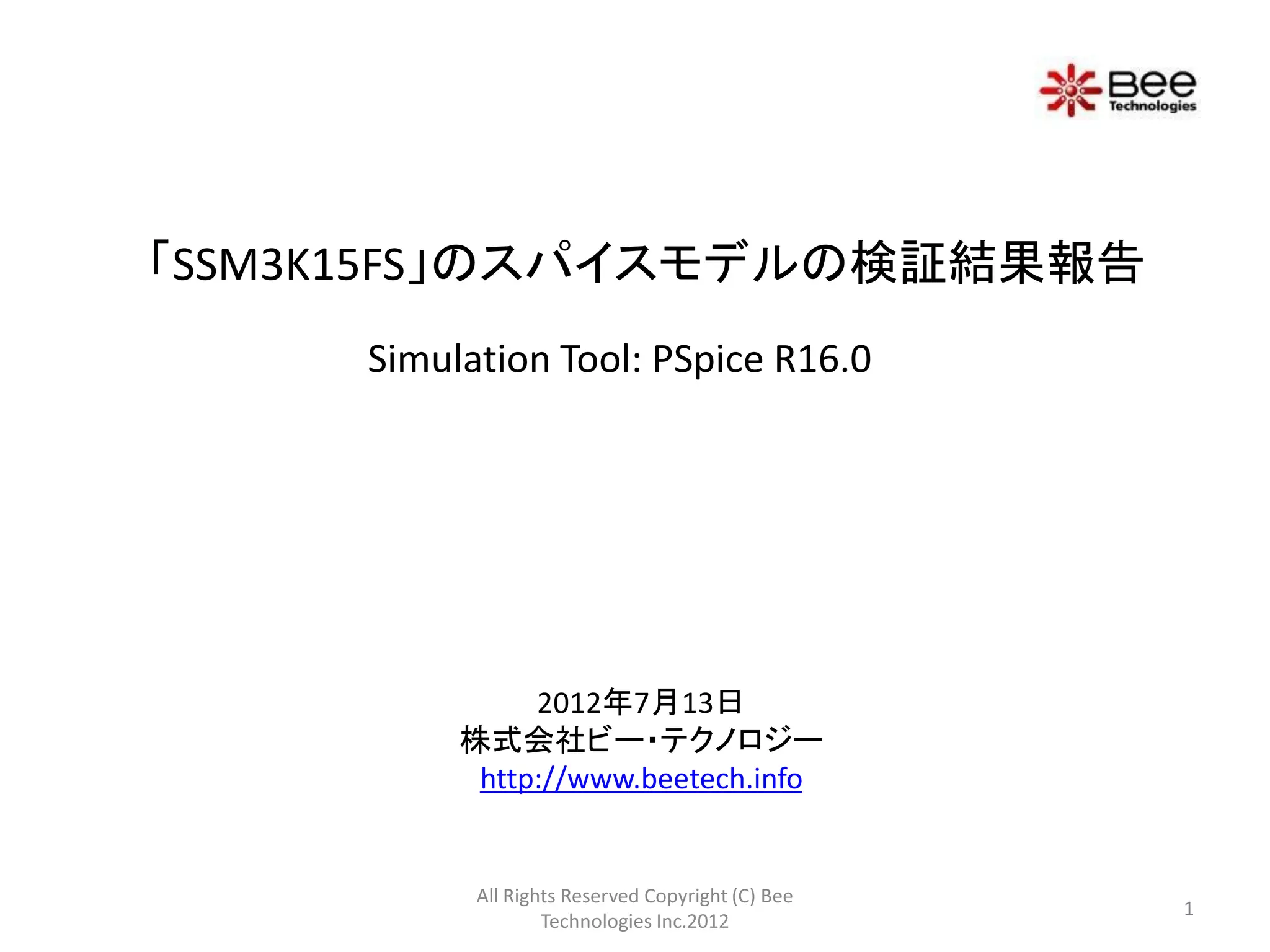

1. 「SSM3K15FS」のスパイスモデルの検証結果報告
Simulation Tool: PSpice R16.0
2012年7月13日
株式会社ビー・テクノロジー
http://www.beetech.info
All Rights Reserved Copyright (C) Bee
1
Technologies Inc.2012

2. SSM3K15FS
スタンダードモデル
評価回路図(スイッチング波形)
V2
L1 R1
1 2
30nH 500
V
0Vdc
U1 V1
SSM3K15FS 5Vdc
R2 L3
1 2
50 30nH
V
V1 = 0 V3
V2 = 10
TD = 1u R3
TR = 10n 50
TF = 10n
PW = 10u
PER = 10m
0
All Rights Reserved Copyright (C) Bee
2
Technologies Inc.2012

3. SSM3K15FS
スタンダードモデル
シミュレーション結果(過渡解析)
All Rights Reserved Copyright (C) Bee
3
Technologies Inc.2012

4. SSM3K15FS
プロフェッショナルモデル
評価回路図(スイッチング波形)
V2
L1 R1
1 2
30nH 500
V
0Vdc
3
3
U1 V1
1
2
SSM3K15FS 5Vdc
R2 L3
1
2
1 2
50 30nH
V
V1 = 0 V3
V2 = 10
TD = 10u R3
TR = 10n 50
TF = 10n
PW = 10u
PER = 10m
0
All Rights Reserved Copyright (C) Bee
4
Technologies Inc.2012

5. SSM3K15FS
プロフェッショナルモデル
シミュレーション設定(PSpice)
過渡解析のシミュレーション設定のオプション、SKIPBPを有効にするため、
チェックを入れてください。
All Rights Reserved Copyright (C) Bee
5
Technologies Inc.2012

6. SSM3K15FS
プロフェッショナルモデル
シミュレーション結果(過渡解析)
All Rights Reserved Copyright (C) Bee
6
Technologies Inc.2012
