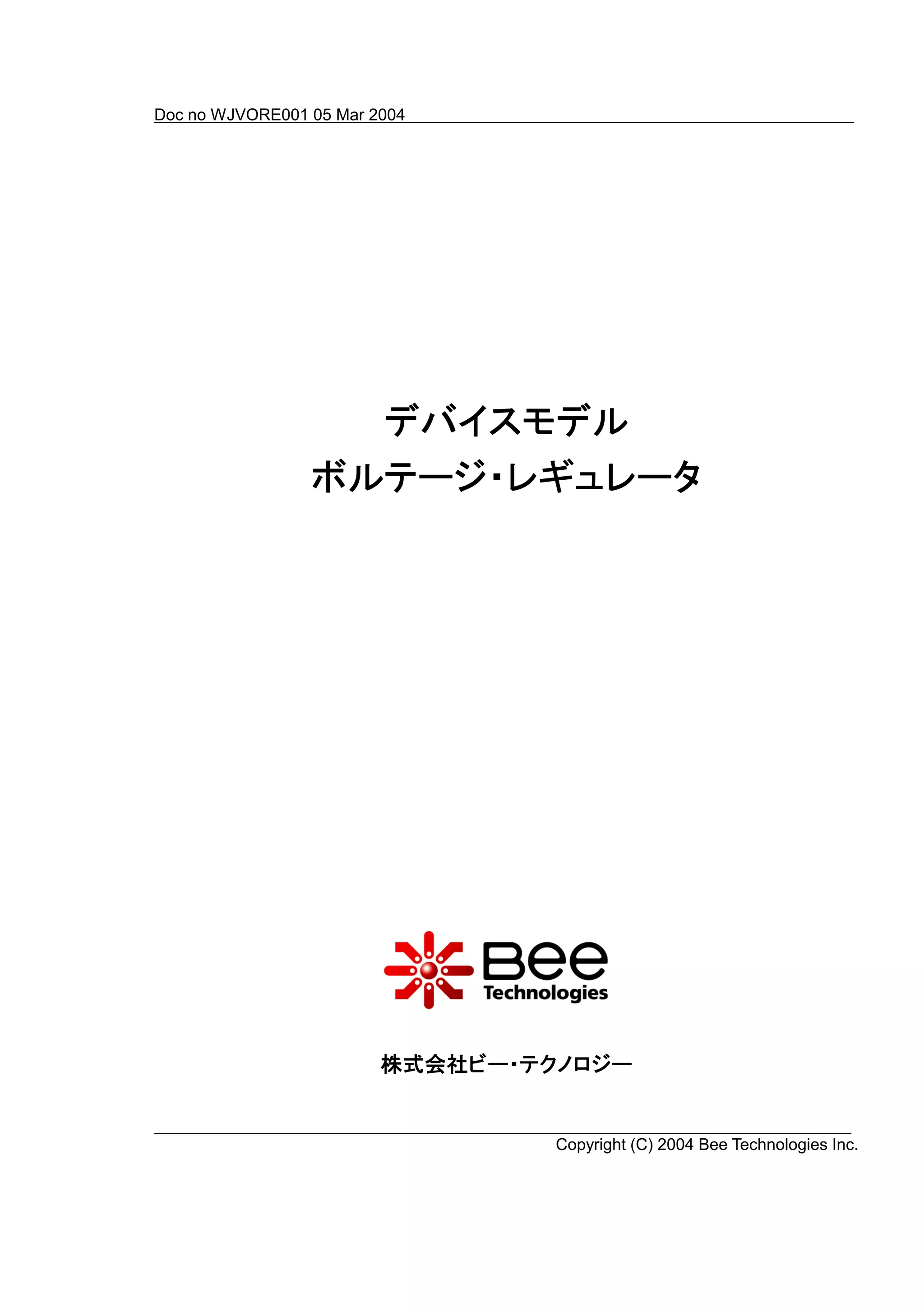

ボルテージレギュレータのスパイスモデル

1. Doc no WJVORE001 05 Mar 2004
デバイスモデル
デバイスモデル
ボルテージ・レギュレータ
ボルテージ・レギュレータ
株式会社ビー・テクノロジー
Copyright (C) 2004 Bee Technologies Inc.

2. Doc no WJVORE001 05 Mar 2004
ご依頼の方法について
お客様に準備して頂くものは以下の 2 点です。
① データシートまたは、仕様書
半導体メーカーが公開しているデータシート、あるいはカスタム品の場合は、電気的特性が
記述されている仕様書です。
② ボルテージ・レギュレータのサンプルを 3 個
対象となるボルテージ・レギュレータを 3 個準備して下さい。計測をする際に予備として準備
して頂きます。また、3 個準備出来ない場合はご相談下さい。
お客様より準備して頂いた後にデバイスモデリングを実施致します。当社からお客様にご
提供する納品物は以下の通りです。
① デバイスモデル(スパイスモデル)⇒ボルテージ・レギュレータのデバイスモデルは等価
回路モデルでご提供致します。
② デバイスモデリング・レポート
③ 回路図シンボル
以下の 3 つの特性を評価検証し、ご報告致します。
Input-Output Voltage Differential Characteristics
Ripple Rejection (R R) Characteristics
Output Characteristics
次ページ以降に NEC エレクトロニクスの uPC317 のデバイスモデリング・レポートの一部を
掲載致します。
Copyright (C) 2004 Bee Technologies Inc.

3. Doc no WJVORE001 05 Mar 2004
Input-Output Voltage Differential Characteristics
Evaluation circuit
DUT
U3
IN OUT
V ADJ V
V6
UPC317
20Vdc R2
240 C3
R3
10u
10
R1 C2
720 10u
0
Simulation Setting
Time Domain(Transient)
Run to time:100m seconds(TSTOP)
Start saving data after:0 seconds
Maximum step size:20u seconds
Parametric Sweep
Sweep Variable:V6
Sweep type:Linear
Start value:9
End value:8
Increment:-0.2
Copyright (C) 2004 Bee Technologies Inc.

4. Doc no WJVORE001 05 Mar 2004
20(V) 1(V):Increase –5(V)
10(V) 5(V):Increase –1(V)
9(V) 8(V):Increase –0.2(V)
Parametric Sweep
Sweep Variable:V6
Sweep type:Linear
Start value:9
End value:8
Increment:-0.2
シミュレーション結果
VIN-VOUT=3.582(V)
Copyright (C) 2004 Bee Technologies Inc.

5. Doc no WJVORE001 05 Mar 2004
Ripple Rejection (R R) Characteristics
Evaluation circuit
DUT
U3
IN OUT
V ADJ V
UPC317
D2F60/SDG C1 R2
D1 D2
1000u 240 C3
D2F60/SDG R3
10u
D3 D4 10
V4 R1 C2
VOFF = 0 D2F60/SDG
D2F60/SDG
VAMPL = 1.41 720 10u
FREQ = 50
V5
13Vdc
0
V4 is VIN=1VR.M.S of the Ripple Rejection (R R) .
Copyright (C) 2004 Bee Technologies Inc.

6. Doc no WJVORE001 05 Mar 2004
Simulation Setting
Time Domain(Transient)
Run to time:100m seconds(TSTOP)
Start saving data after:0 seconds
Maximum step size:20u seconds
シミュレーション結果
Copyright (C) 2004 Bee Technologies Inc.

7. Doc no WJVORE001 05 Mar 2004
From an analytical result
Ripple of VOUT=0.0005(V)
Ripple of VIN=2.812(V)
Ripple Rejection is
dB=20*log10(2.812/0.0005)=20*3.75=75(dB)
dB=20*log10(Ripple of VIN / Ripple of VOUT)
Copyright (C) 2004 Bee Technologies Inc.

8. Doc no WJVORE001 05 Mar 2004
Output Characteristics
Evaluation circuit
DUT
U3
IN OUT
ADJ V
E1 V(N07181,0)+V(N07390,0)
UPC317 OUT+ IN+
D2F60/SDG C1 R2
D1 D2 OUT- IN-
2000u 240 ABM
C3
D2F60/SDG EVALUE
100u V(N08215,0)*(V(%IN+, %IN-)-1)
D3 D4
V4 R1 C2 R4
VOFF = 0 D2F60/SDG
D2F60/SDG
VAMPL = 20 720 10u 10MEG
FREQ = 50 R3
10
0
N07181 N07390
V1 = 10 V5 V1 = 0 V6
V2 = 0.05 R5 V2 = 100 R6
TD = 50m TD = 0
TR = 500m 10MEG TR = 50n 10MEG
TF = 50n TF = 50n
PW = 50n PW = 50ms
PER = 600ms PER = 600ms
0
Simulation Setting
Time Domain(Transient)
Run to time:550m seconds(TSTOP)
Start saving data after:0 seconds
Maximum step size:20u seconds
V_OUT
I_OUT
Copyright (C) 2004 Bee Technologies Inc.

9. Doc no WJVORE001 05 Mar 2004
シミュレーション結果
Copyright (C) 2004 Bee Technologies Inc.
