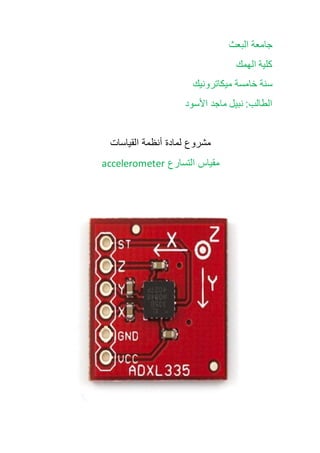

1. ‫البعث‬ ‫جامعة‬
‫الهمك‬ ‫كلية‬
‫ميكاترونيك‬ ‫خامسة‬ ‫سنة‬
‫األسود‬ ‫ماجد‬ ‫نبيل‬ :‫الطالب‬
‫القياسات‬ ‫أنظمة‬ ‫لمادة‬ ‫مشروع‬
‫التسارع‬ ‫مقياس‬accelerometer

2. ‫؟‬ ‫التسارع‬ ‫مقياس‬ ‫ماهو‬
‫على‬‫الحرفية‬ ‫الترجمة‬ ‫أن‬ ‫من‬ ‫الرغم‬‫اإلنجليزي‬ ‫للمصطلح‬
(Accelerometer)‫إلى‬ ‫تنتهي‬“‫التسارع‬ ‫مقياس‬”‫اللجوء‬ ‫أن‬ ‫أرى‬ ‫أنني‬ ‫إلى‬
‫تعبير‬ ‫إلى‬“‫التسارع‬ ‫حساس‬”.‫الفعلية‬ ‫لتطبيقاته‬ ‫مقاربة‬ ‫أكثر‬ ‫يكون‬ ‫ربما‬
‫التطبيقات‬ ‫لكن‬ ‫و‬ ،‫حسابه‬ ‫و‬ ‫التسارع‬ ‫قياس‬ ‫في‬ ‫يستخدم‬ ‫الجهاز‬ ‫أن‬ ‫صحيح‬
‫جا‬ ْ‫ر‬ِ‫ت‬ ‫بجعله‬ ‫تهتم‬ ‫الجهاز‬ ‫لهذا‬ ‫اليوم‬ ‫الموجودة‬‫ما‬(Transducer)‫للحركة‬‫و‬
‫التوضع‬.
‫الحركة‬ ‫معدل‬ ‫في‬ ‫التغيرات‬ ‫أبسط‬ ‫لحساب‬ ‫مصمم‬ ‫جهاز‬ ‫هو‬ ‫التسارع‬ ‫حساس‬
‫ما‬ ‫معين‬ ‫باتجاه‬.
‫استعماالته‬:
‫مح‬ ‫تصفح‬ ‫تستطيع‬ ‫هل‬ ‫؟‬ ‫الجهاز‬ ‫إمالة‬ ‫عند‬ ‫عرضي‬ ‫بشكل‬ ‫اتجاها‬ ‫ر‬ّ‫ي‬‫تغ‬ ‫جوالك‬ ‫شاشة‬ ‫هل‬‫تويات‬
‫ويس‬ً‫ا‬‫يمين‬ ‫الجهاز‬ ‫بتحريك‬ ‫تطبيق‬ ‫مع‬ ‫بالتعامل‬ ‫تقوم‬ ‫هل‬ ‫؟‬ ‫الجهاز‬ ّ‫هز‬ ‫طريق‬ ‫عن‬ ‫جوالك‬‫كل‬ ‫؟‬ ً‫ا‬‫ار‬
. accelerometer ‫ال‬ ‫تقنية‬ ‫أو‬ ‫لخاصية‬ ‫تعود‬ ‫التطبيقات‬ ‫هذه‬‫ـ‬
‫جدا‬ ‫عديدة‬ ‫السرعة‬ ‫حساس‬ ‫استخدامات‬‫العادي‬ ‫المدني‬ ‫االستخدام‬ ‫من‬ ‫تتدرج‬ ‫هي‬ ‫و‬
‫تطب‬ ‫و‬ ‫استخدامات‬ ‫إلى‬ ‫اليومي‬‫األروا‬ ‫إنقاذ‬ ‫إلى‬ ‫تصل‬ ‫حساسة‬ ‫يقات‬. ‫ح‬ .
‫الهوائ‬ ‫األكياس‬ ‫نشر‬ ‫هو‬ ‫التسارع‬ ‫لحساسات‬ ‫حساسية‬ ‫األكثر‬ ‫االستخدامات‬ ‫أحد‬‫في‬ ‫ية‬
‫بش‬ ‫السيارة‬ ‫تسارع‬ ‫ينخفض‬ ‫عندما‬ ‫التي‬ ‫و‬ ،‫لحادث‬ ‫التعرض‬ ‫لدى‬ ‫المركبات‬‫ملحوظ‬ ‫كل‬
‫ت‬ ‫ما‬ ‫سرعان‬.‫الهوائية‬ ‫لألكياس‬ ‫العنان‬ ‫طلق‬
‫خاص‬ ‫كبح‬ ‫نظم‬ ‫لتشغيل‬ ‫السرعة‬ ‫حساسات‬ ‫استخدام‬ ‫يمكن‬ ،‫مماثل‬ ‫سياق‬ ‫في‬ ‫و‬‫تعمل‬ ‫ة‬
‫السي‬ ‫و‬ .‫السيطرة‬ ‫خارج‬ ‫منحرفة‬ ‫تتمايل‬ ‫أو‬ ‫تترنح‬ ‫المركبة‬ ‫أن‬ ‫لها‬ ‫يبدو‬ ‫عندما‬‫ارة‬
‫أو‬ ‫وعرة‬ ‫أرض‬ ‫فوق‬ ‫المرور‬ ‫أنظمتها‬ ‫تحسس‬ ‫أن‬ ‫وارد‬ ‫كهذا‬ ‫نظام‬ ‫بوجود‬ ‫المحظوظة‬
‫طري‬ ‫في‬ ‫القيادة‬‫للمركبة‬ ‫الداخلية‬ ‫المكونات‬ ‫عن‬ ‫فتقوم‬ ،‫الرياح‬ ‫تضربه‬ ‫ق‬.

3. :‫العمل‬ ‫مبدأ‬
‫ال‬ ‫تغير‬ ‫وبالتالي‬ )‫السرعة‬ ‫(تغير‬ ‫التسارع‬ ‫بقياس‬ ‫يقوم‬ ‫التسارع‬ ‫حساس‬‫وذلك‬ ‫موضع‬
. ‫معه‬ ‫الحساس‬ ‫يرتبط‬ ‫الذي‬ ‫للجسم‬
‫ب‬ ‫تنحني‬ ‫صغير‬ ‫معالج‬ ‫تشبه‬ ‫بنية‬ ‫هناك‬ ‫الحساس‬ ‫شريحة‬ ‫داخل‬ ‫؟‬ ‫يعمل‬ ‫كيف‬‫حسب‬
‫األرضية‬ ‫الجاذبية‬. ‫الدافعة‬ ‫والقوة‬ ‫الجسم‬ ‫حركة‬ ‫وبحسب‬
‫م‬ ‫بكمية‬ ‫تنحني‬ ‫الصغيرة‬ ‫البنية‬ ‫هذه‬ ‫للتسارع‬ ‫بسيط‬ ‫تغير‬ ‫أي‬ ‫حدوث‬ ‫عند‬‫والتي‬ ‫كافأة‬
.microcontroller ‫صغري‬ ‫معالج‬ ‫بواسطة‬ ‫كهربائيا‬ ‫عنها‬ ‫الكشف‬ ‫يمكن‬
‫أ‬:‫أدناه‬ ‫الشكل‬ ‫أنظر‬ .‫للغاية‬ ‫بسيطة‬ ‫هنا‬ ‫العمل‬ ‫لية‬

4. .‫لوح‬ ‫على‬ ‫مثبت‬ ‫بزنبرك‬ ‫متصلة‬ ‫صغيرة‬ ‫كتلة‬ ‫لدينا‬
‫آخر‬ ‫بلوح‬ ‫بدورها‬ ‫الكتلة‬ ‫ترتبط‬‫حسب‬ ‫بقوة‬ ‫الكتلة‬ ‫تشعر‬ ،‫لتسارع‬ ‫الكتلة‬ ‫تعرض‬ ‫عند‬
‫الثاني‬ ‫نيوتن‬ ‫قانون‬F=ma.
‫الزنبرك‬ ‫انضغاط‬ ‫إلى‬ ‫تؤدي‬ ،‫هووك‬ ‫قانون‬ ‫حسب‬ ،‫القوة‬ ‫هذه‬F=k.x‫(حيث‬k‫هو‬
‫و‬ ‫الزنبرك‬ ‫ثابت‬x.)‫اإلزاحة‬ ‫هي‬
‫هي‬ ‫النتيجة‬‫متصالن‬ ‫اللوحان‬ ‫كان‬ ‫إن‬ .‫نقصانا‬ ‫أو‬ ‫ازديادا‬ ‫إما‬ ‫اللوحين‬ ‫بين‬ ‫المسافة‬ ‫تغير‬
‫سعة‬ ‫تغير‬ ‫إلى‬ ‫يؤدي‬ ‫بينهما‬ ‫المسافة‬ ‫تغير‬ ‫فإن‬ ،‫كمكثف‬ ‫يعمالن‬ ‫بحيث‬ ‫كهربائي‬ ‫بتيار‬
.‫قياسه‬ ‫يمكن‬ ‫الذي‬ ‫الكهربائي‬ ‫الجهد‬ ‫في‬ ‫تغير‬ ‫إلى‬ ‫يترجم‬ ‫وهذا‬ ‫المكثف‬
‫الجاذبية‬‫التسارع‬ ‫معدل‬ ,:
‫على‬ (2g or 3g or…) ‫كتبت‬ ‫قد‬ ‫الشركة‬ ‫بأن‬ ‫ستالحظ‬ ‫للحساس‬ ‫شرائك‬ ‫عند‬‫عليه‬
(1g= -9.81m/s2) ‫أن‬
‫(األشار‬ ‫يتحسسه‬ ‫أن‬ ‫للحساس‬ ‫يمكن‬ ‫الذي‬ ‫للتسارع‬ ‫قيمة‬ ‫أكبر‬ ‫هي‬ ‫القيمة‬ ‫هذه‬‫السالبة‬ ‫ة‬
)‫األرض‬ ‫نحو‬ ‫الحساس‬ ‫اتجاه‬ ‫أن‬ ‫تعني‬.
‫لمعظ‬ ‫مناسبا‬ ‫يعد‬. ‫الروبوتات‬ ‫تطبيقات‬ ‫م‬ 2g ‫مقدار‬ ‫أن‬

5. ‫قائمتين‬ ‫ذو‬ ‫الروبوت‬ ‫كان‬ ‫اذا‬‫استخدام‬ ‫يمكننا‬ ‫بأتزان‬ ‫واقفا‬ ‫تبقيه‬ ‫ان‬ ‫وأردت‬
( ‫هما‬ ‫فقط‬ ‫بمحورين‬ ‫حساس‬x,y‫تسارع‬ ‫تغير‬ ‫يلتقطان‬ ‫المحورين‬ ‫كان‬ ‫فكلما‬ )
. ‫اتزان‬ ‫بوضع‬ ‫الروبوت‬ ‫يكون‬ ‫صفري‬
: ‫التوصيل‬ ‫متطلبات‬
‫محور‬ ‫وكل‬ ‫أرضي‬ ‫وخط‬ ‫للتغذية‬ ‫خط‬ ‫له‬ ‫سيكون‬ ‫حساس‬ ‫بنية‬ ‫اي‬x,y,z‫منفذ‬ ‫له‬
‫يعطي‬. ‫منفذ‬ ‫كل‬ ‫تغيرات‬ ‫عن‬ ‫تعبر‬ ‫تشابهية‬ ‫اشارة‬
‫الفنية‬ ‫النشرة‬ ‫من‬ ‫خصائصها‬ ‫معرفة‬ ‫يمكن‬ ‫كميزات‬ ‫اضافية‬ ‫منافذ‬ ‫له‬ ‫الحساسات‬ ‫بعض‬
.‫المصنعة‬ ‫للشركة‬
‫نستخدم‬ ‫العادة‬ ‫في‬ ‫أننا‬ ‫هو‬ ً‫ا‬‫مهم‬ ً‫ا‬‫امر‬ ‫لتتذكر‬ ‫و‬BreakOut‫لوحة‬ ‫عن‬ ‫عبارة‬
‫بعض‬ ‫في‬ , ‫الحساس‬ ‫هذا‬ ‫مع‬ ‫الالزمة‬ ‫القطع‬ ‫عليها‬ ‫موضوع‬ ‫و‬ ‫مطبوعة‬‫تدعم‬ ‫األنواع‬
‫مع‬ ‫التوصيل‬5‫ال‬ ‫تدعم‬ ‫تكن‬ ‫لم‬ ‫إذا‬ ‫اما‬ , ‫فولت‬5‫توصيل‬ ‫هو‬ ‫عليك‬ ‫ما‬ ‫فكل‬ , ‫فولت‬
‫مقاومة‬555‫ال‬ ‫مداخل‬ ‫بين‬ ‫اوم‬x,y,z‫األردوينو‬ ‫مداخل‬ ‫و‬ ‫الحساس‬ ‫لهذا‬
:‫البرمجة‬
‫هو‬ ‫عنه‬ ‫سأتحدث‬ ‫الذي‬ ‫التسارع‬ ‫مقياس‬adxl335‫است‬ ‫يستطيع‬ ‫الذي‬‫التغيير‬ ‫شتعار‬
‫الثالث‬ ‫المحاور‬ ‫في‬‫ة‬3axis.
: ‫بالشكل‬ ‫موضح‬ ‫الحساس‬

6. ‫الداخلي‬ ‫البنية‬‫الصور‬ ‫في‬ ‫كما‬ ‫تظهر‬ ‫الحساس‬ ‫لهذا‬ ‫ة‬‫ة‬
:‫مواصفات‬ ‫اهم‬ adxl 335

7. ‫التغذية‬ ‫فولتية‬‫:بين‬8.1-6.3‫فولت‬
mv/g ‫الحساسية‬:655
(‫خرج‬ ‫كل‬ ‫يعطيها‬ ‫التي‬ ‫)القيمة‬ 0g ‫المرجع‬ ‫فولتية‬
x&y axis : ‫بين‬ ‫ما‬8.65-8.35‫فولت‬
z axis : ‫بين‬ ‫ما‬8.1-8.1‫فولت‬
‫التسارع‬ ‫مقياس‬ ‫استخدام‬ ‫و‬ ‫لبرمجة‬ ‫نحتاجها‬ ‫التي‬ ‫المعلومات‬ ‫اهم‬ ‫هذه‬
adxl335
‫التجربة‬ ‫هذه‬ ‫الجراء‬ ‫سنحتاجها‬ ‫التي‬ ‫القطع‬:

8. ‫اردوينو‬ ‫1.بطاقة‬
‫التسارع‬ ‫مقياس‬ Accelerometer ADXL335.2
‫توصيل‬ ‫اسالك‬ SOLDERLESS Jumper.3
BreadBoard .4
‫لألرضي‬ ‫واألرضي‬ ‫للمعالج‬ 5volt ‫ا‬ ‫لمنفذ‬ ‫للحساس‬ ‫التغذية‬ ‫مدخل‬ ‫نصل‬‫ل‬
‫ت‬ ‫اشارة‬ ‫تعطي‬ ‫منها‬ ‫كل‬ ‫التسارع‬ ‫حساس‬ ‫على‬ ‫منافذ‬ ‫ثالث‬ ‫وجود‬ ‫ونالحظ‬‫عبر‬
.A1,A2,A3 ‫للمعالج‬ ‫التشابهية‬ ‫المنافذ‬ ‫ألى‬ ‫نوصلها‬ ‫محور‬ ‫عن‬
‫نعود‬ ‫بالبرمجة‬ ‫نبدا‬ ‫ان‬ ‫قبل‬‫ا‬ ‫تحديد‬ ‫يمكننا‬ ‫كيف‬ , ‫مهم‬ ‫سؤال‬ ‫لطرح‬‫لمحاور‬
‫و‬‫؟‬ ‫للجاذبية‬ ‫بالنسبة‬ ‫تغيرها‬

9. ‫م‬ ‫ادناه‬ ‫الصورة‬ , ‫واضح‬ ‫بشكل‬ ‫السؤال‬ ‫هذا‬ ‫على‬ ‫تجاوب‬ ‫الفنية‬ ‫النشرة‬‫أخوذة‬
‫الفنية‬ ‫النشرة‬ ‫من‬.
:zout ‫لمحور‬

10. ‫ال‬ ‫محور‬ ‫فقط‬ ‫يعمل‬ ‫األرض‬ ‫لسطح‬ ً‫ا‬‫موازي‬ ‫المقياس‬ ‫كان‬ ‫حال‬ ‫في‬ ً‫ا‬‫حسن‬z axis‫فاما‬
‫األرض‬ ‫باتجاه‬ ‫العلوي‬ ‫الوجه‬ ‫ان‬ ‫يعطي‬-g‫او‬‫األعلى‬ ‫باتجاه‬+g .
‫للمرجع‬ ‫بالنسبة‬Reference 0g‫حسابه‬ ‫كيفية‬ ‫و‬.
‫ال‬ ‫يكون‬ ‫العادية‬ ‫الحالة‬ ‫في‬analog reference‫بال‬ ‫الخاص‬ADC‫األ‬ ‫في‬‫ردوينو‬
‫هو‬5volt‫الحساسية‬ ‫تكون‬ ‫وعليه‬SENSITIVITY‫الخاصة‬‫بال‬ADC‫ه‬‫ي‬:
S=5/1023 = 4.887E-3 Volt/Reading in digital.
‫حساب‬ ‫يصبح‬zero g:
0 g(x&y axis) = 1.5/4.887E-3 = 307 Typical‫نموذجي‬
0 g(x&y axis) = 1.35/4.887E-3 = 276 min ‫صغرى‬
0 g(x&y axis) = 1.65/4.887E-3 = 337 Max ‫كبرى‬
‫للمحورين‬ ‫التشابهي‬ ‫المدخل‬ ‫قراءة‬ ‫تكون‬ ‫عليه‬x‫و‬y( ‫بين‬ ‫ما‬ ‫هو‬173
‫و‬667digital).
‫حساب‬ ‫ويمكن‬‫المحور‬ ‫قراءة‬Z....‫الطريقة‬ ‫بنفس‬
‫حساسية‬
‫كل‬‫خرج‬‫مجال‬
‫محور‬

11. ‫على‬ ‫النتائج‬ ‫رؤية‬ ‫يمكن‬ , ‫الحساس‬ ‫بهذا‬ ‫الخاص‬ ‫الكود‬ ‫هذا‬
‫ال‬Serial Monitor‫لألردوينو‬.
int x_axis=14;//‫الحساس‬ ‫مع‬ ‫المتصلة‬ ‫منافذ‬ ‫تعريف‬
int y_axis=15;
int z_axis=16;
float x_axis_reading=0;// ‫القراءة‬ ‫قيمة‬ ‫ألسناد‬ ‫متحول‬‫أليه‬
float y_axis_reading=0;
float z_axis_reading=0;
float x_axis_volt=0.00;‫أليه‬ ‫التحويل‬ ‫بعد‬ ‫الحهد‬ ‫قيمة‬ ‫ألسناد‬ ‫متحول‬
float y_axis_volt=0.00;
float z_axis_volt=0.00;
//.....................
void setup(){
Serial.begin(9600); ‫بيانات‬ ‫ونقل‬ ‫اتصال‬ ‫بدء‬
pinMode(x_axis,INPUT);‫كدخل‬ ‫المنفذ‬ ‫نمط‬ ‫تعريف‬
pinMode(y_axis,INPUT);
pinMode(z_axis,INPUT);
}
void get_ADXL335_Reading(){ ‫فرعي‬ ‫برنامج‬ ‫تعريف‬
x_axis_reading=analogRead(x_axis);
y_axis_reading=analogRead(y_axis);
z_axis_reading=analogRead(z_axis);
}
void get_ADXL335_Volt(){‫فرعي‬ ‫برنامج‬
x_axis_volt= ((x_axis_reading*5)/1023);
y_axis_volt= ((y_axis_reading*5)/1023);
z_axis_volt= ((z_axis_reading*5)/1023);
}
void loop(){
get_ADXL335_Reading();//‫الفرعي‬ ‫البرنامج‬ ‫جلب‬
delay(100);
get_ADXL335_Volt();//‫الفرعي‬ ‫البرنامج‬ ‫جلب‬
delay(50);
Serial.print("x axis Reading = "); ‫الجساس‬ ‫من‬ ‫قيمةالمقروءة‬ ‫طباعة‬
Serial.println(x_axis_reading);' ‫الرقم‬ ‫لتعريف‬ ‫كلمة‬ ‫طباعة‬
Serial.print("y axis Reading = ");' ‫تحويلها‬ ‫بعد‬ ‫القيمة‬ ‫طباعة‬
‫بمعادلة‬
Serial.println(y_axis_reading);
Serial.print("z axis Reading = ");
Serial.println(z_axis_reading);
Serial.print("x axis voltage= ");
Serial.println(x_axis_volt);
Serial.print("y axis voltage= ");
Serial.println(y_axis_volt);
Serial.print("z axis voltage= ");
Serial.println(z_axis_volt);
Serial.println("-------------------");
Serial.println(" Update ...." );
delay(1000); ‫وعرض‬ ‫قراءة‬ ‫كل‬ ‫بعد‬ ‫زمني‬ ‫تاخير‬
}

12. ‫النتائج‬‫(يرجى‬‫و‬ ‫حفظ‬‫حتى‬ ‫مستقل‬ ‫بشكل‬ ‫الصورة‬ ‫فتح‬
)‫واضحة‬ ‫تكون‬:
‫الحساس‬ ‫هذا‬ ‫تطبيقات‬:
‫في‬ ‫رئيسي‬ ‫بشكل‬ ‫الحساس‬ ‫هذا‬ ‫يستخدم‬
.(1)‫المحركات‬ ‫اهتزاز‬ ‫مثل‬ ‫األهتزازات‬ ‫قياس‬-‫المدنية‬ ‫المنشئات‬ ‫اهتزاز‬
‫المباني‬ ‫و‬-‫شدتها‬ ‫و‬ ‫األرضية‬ ‫الهزات‬ ‫قياس‬.
2))‫الذراع‬ ‫انقباض‬ ‫شدة‬ ‫مدى‬ ‫لقياس‬ ‫االليه‬ ‫األذرع‬ ‫في‬‫على‬ ‫األلي‬
‫األجسام‬.
(3).‫في‬ ‫بالتصادمات‬ ‫الخاصة‬ ‫السالمة‬ ‫اختبارات‬ ‫برامج‬ ‫في‬ ‫تستخدم‬
‫السيارات‬.
