1. Modul ke:
Fakultas
Program Studi
Dasar Telekomunikasi
Pendahuluan
Beny Nugraha, MT, M.Sc
01FAKULTAS
TEKNIK
TEKNIK
ELEKTRO

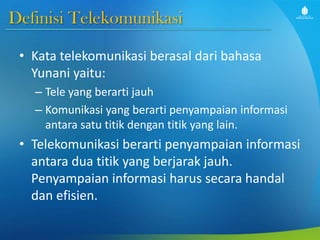

2. Definisi Telekomunikasi
• Kata telekomunikasi berasal dari bahasa
Yunani yaitu:
– Tele yang berarti jauh
– Komunikasi yang berarti penyampaian informasi
antara satu titik dengan titik yang lain.
• Telekomunikasi berarti penyampaian informasi
antara dua titik yang berjarak jauh.
Penyampaian informasi harus secara handal
dan efisien.

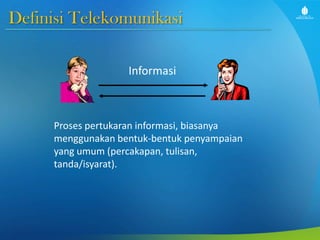

3. Definisi Telekomunikasi
Informasi
Proses pertukaran informasi, biasanya
menggunakan bentuk-bentuk penyampaian
yang umum (percakapan, tulisan,
tanda/isyarat).

4. Informasi
• Informasi: Sesuatu yang memiliki makna/arti bagi
penerima.
• Sumber Informasi: Sesuatu yang dapat mengasilkan
informasi atau sesuatu yang merupakan asal dari
informasi.
• Informasi yang dikirimkan dapat beragam bentuknya,
contoh:
– Komunikasi yang dilakukan melalui handphone.
– Halaman web yang diakses oleh user.
– Data yang yang tersimpan dalam hard disk.
– Film DVD.

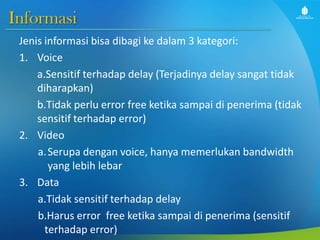

5. Informasi
Jenis informasi bisa dibagi ke dalam 3 kategori:
1. Voice
a.Sensitif terhadap delay (Terjadinya delay sangat tidak
diharapkan)
b.Tidak perlu error free ketika sampai di penerima (tidak
sensitif terhadap error)
2. Video
a.Serupa dengan voice, hanya memerlukan bandwidth
yang lebih lebar
3. Data
a.Tidak sensitif terhadap delay
b.Harus error free ketika sampai di penerima (sensitif
terhadap error)

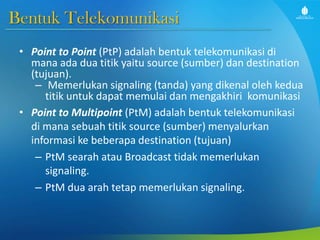

6. Bentuk Telekomunikasi
• Point to Point (PtP) adalah bentuk telekomunikasi di
mana ada dua titik yaitu source (sumber) dan destination
(tujuan).
– Memerlukan signaling (tanda) yang dikenal oleh kedua
titik untuk dapat memulai dan mengakhiri komunikasi
• Point to Multipoint (PtM) adalah bentuk telekomunikasi
di mana sebuah titik source (sumber) menyalurkan
informasi ke beberapa destination (tujuan)
– PtM searah atau Broadcast tidak memerlukan
signaling.
– PtM dua arah tetap memerlukan signaling.

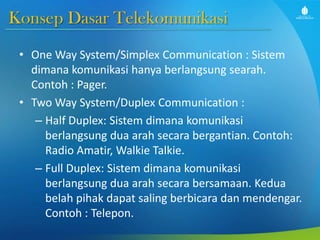

7. Konsep Dasar Telekomunikasi
• One Way System/Simplex Communication : Sistem
dimana komunikasi hanya berlangsung searah.
Contoh : Pager.
• Two Way System/Duplex Communication :
– Half Duplex: Sistem dimana komunikasi
berlangsung dua arah secara bergantian. Contoh:
Radio Amatir, Walkie Talkie.
– Full Duplex: Sistem dimana komunikasi
berlangsung dua arah secara bersamaan. Kedua
belah pihak dapat saling berbicara dan mendengar.
Contoh : Telepon.

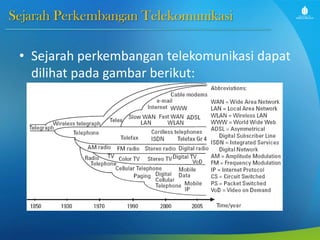

8. Sejarah Perkembangan Telekomunikasi
• Sejarah perkembangan telekomunikasi dapat
dilihat pada gambar berikut:

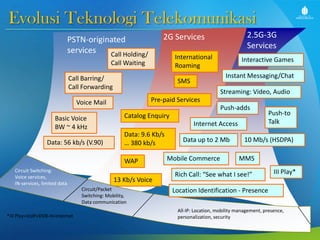

9. Evolusi Teknologi Telekomunikasi
PSTN-originated
services
2G Services 2.5G-3G
Services
Voice Mail
Call Holding/
Call Waiting
Call Barring/
Call Forwarding
Basic Voice
BW ~ 4 kHz
Pre-paid Services
International
Roaming
Data: 9.6 Kb/s
… 380 kb/s
WAP
13 Kb/s Voice
Catalog Enquiry
Internet Access
Mobile Commerce
Instant Messaging/Chat
Push-adds
Streaming: Video, Audio
Data up to 2 Mb
Interactive Games
Rich Call: “See what I see!”
MMS
Location Identification - Presence
All-IP: Location, mobility management, presence,
personalization, security
Circuit/Packet
Switching: Mobility,
Data communication
Circuit Switching:
Voice services,
IN-services, limited data
SMS
Data: 56 kb/s (V.90)
Push-to
Talk
III Play*
10 Mb/s (HSDPA)
*III Play=VoIP+DVB-H+Internet

10. Diagram Blok Sistem Telekomunikasi
• Terminal Equipment (TE): Suatu device yang
merupakan sumber informasi yang hendak
disampaikan ke tujuan tertentu dan juga dapat
berupa pesawat telepon,komputer dll. Bertindak
sebagai pengirim dan penerima.
Penerima
(Receiver)
Kanal TransmisiPengirim
(Transmitter)

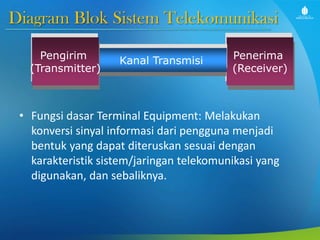

11. Diagram Blok Sistem Telekomunikasi
• Fungsi dasar Terminal Equipment: Melakukan
konversi sinyal informasi dari pengguna menjadi
bentuk yang dapat diteruskan sesuai dengan
karakteristik sistem/jaringan telekomunikasi yang
digunakan, dan sebaliknya.
Penerima
(Receiver)
Kanal TransmisiPengirim
(Transmitter)

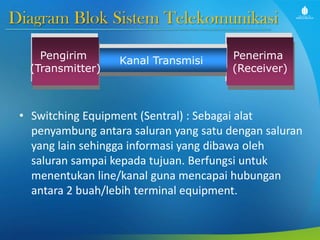

12. Diagram Blok Sistem Telekomunikasi
• Switching Equipment (Sentral) : Sebagai alat
penyambung antara saluran yang satu dengan saluran
yang lain sehingga informasi yang dibawa oleh
saluran sampai kepada tujuan. Berfungsi untuk
menentukan line/kanal guna mencapai hubungan
antara 2 buah/lebih terminal equipment.
Penerima
(Receiver)
Kanal TransmisiPengirim
(Transmitter)

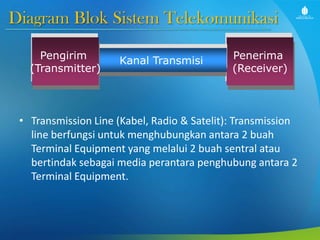

13. Diagram Blok Sistem Telekomunikasi
• Transmission Line (Kabel, Radio & Satelit): Transmission
line berfungsi untuk menghubungkan antara 2 buah
Terminal Equipment yang melalui 2 buah sentral atau
bertindak sebagai media perantara penghubung antara 2
Terminal Equipment.
Penerima
(Receiver)
Kanal TransmisiPengirim
(Transmitter)

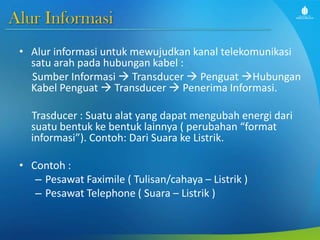

14. Alur Informasi
• Alur informasi untuk mewujudkan kanal telekomunikasi
satu arah pada hubungan kabel :
Sumber Informasi  Transducer  Penguat Hubungan
Kabel Penguat  Transducer  Penerima Informasi.
Trasducer : Suatu alat yang dapat mengubah energi dari
suatu bentuk ke bentuk lainnya ( perubahan “format
informasi”). Contoh: Dari Suara ke Listrik.
• Contoh :
– Pesawat Faximile ( Tulisan/cahaya – Listrik )
– Pesawat Telephone ( Suara – Listrik )

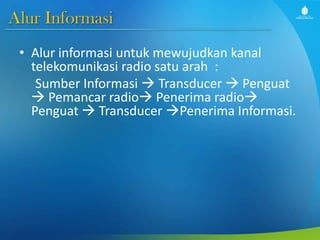

15. Alur Informasi
• Alur informasi untuk mewujudkan kanal
telekomunikasi radio satu arah :
Sumber Informasi  Transducer  Penguat
 Pemancar radio Penerima radio
Penguat  Transducer Penerima Informasi.

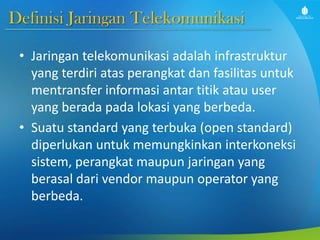

16. Definisi Jaringan Telekomunikasi
• Jaringan telekomunikasi adalah infrastruktur
yang terdiri atas perangkat dan fasilitas untuk
mentransfer informasi antar titik atau user
yang berada pada lokasi yang berbeda.
• Suatu standard yang terbuka (open standard)
diperlukan untuk memungkinkan interkoneksi
sistem, perangkat maupun jaringan yang
berasal dari vendor maupun operator yang
berbeda.

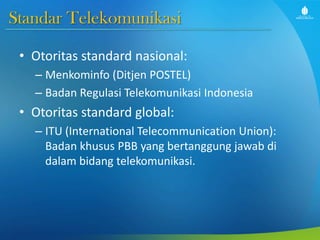

17. Standar Telekomunikasi
• Otoritas standard nasional:
– Menkominfo (Ditjen POSTEL)
– Badan Regulasi Telekomunikasi Indonesia
• Otoritas standard global:
– ITU (International Telecommunication Union):
Badan khusus PBB yang bertanggung jawab di
dalam bidang telekomunikasi.

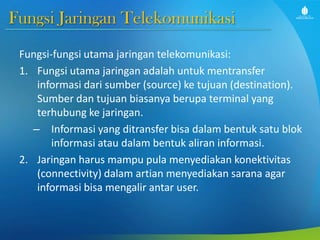

18. Fungsi Jaringan Telekomunikasi
Fungsi-fungsi utama jaringan telekomunikasi:
1. Fungsi utama jaringan adalah untuk mentransfer
informasi dari sumber (source) ke tujuan (destination).
Sumber dan tujuan biasanya berupa terminal yang
terhubung ke jaringan.
– Informasi yang ditransfer bisa dalam bentuk satu blok
informasi atau dalam bentuk aliran informasi.
2. Jaringan harus mampu pula menyediakan konektivitas
(connectivity) dalam artian menyediakan sarana agar
informasi bisa mengalir antar user.

19. Fungsi Jaringan Telekomunikasi
3. Fungsi lain jaringan adalah melakukan routing,yaitu
mekanisme untuk menentukan jalur yang harus
ditempuh melalui jaringan.
4. Jaringan juga memiliki fungsi multiplexing, yaitu
mekanisme untuk menggabungkan beberapa aliran
informasi ke dalam satu saluran koneksi.

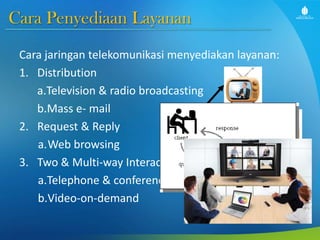

20. Cara Penyediaan Layanan
Cara jaringan telekomunikasi menyediakan layanan:
1. Distribution
a.Television & radio broadcasting
b.Mass e- mail
2. Request & Reply
a.Web browsing
3. Two & Multi-way Interactive
a.Telephone & conferencing
b.Video-on-demand

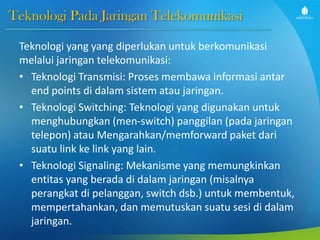

21. Teknologi Pada Jaringan Telekomunikasi
Teknologi yang yang diperlukan untuk berkomunikasi
melalui jaringan telekomunikasi:
• Teknologi Transmisi: Proses membawa informasi antar
end points di dalam sistem atau jaringan.
• Teknologi Switching: Teknologi yang digunakan untuk
menghubungkan (men-switch) panggilan (pada jaringan
telepon) atau Mengarahkan/memforward paket dari
suatu link ke link yang lain.
• Teknologi Signaling: Mekanisme yang memungkinkan
entitas yang berada di dalam jaringan (misalnya
perangkat di pelanggan, switch dsb.) untuk membentuk,
mempertahankan, dan memutuskan suatu sesi di dalam
jaringan.

22. Terima Kasih
Beny Nugraha, MT, M.Sc
beny.nugraha@gmail.com

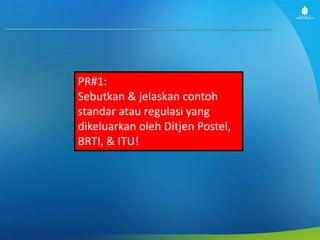

23. PR#1:
Sebutkan & jelaskan contoh
standar atau regulasi yang
dikeluarkan oleh Ditjen Postel,
BRTI, & ITU!
