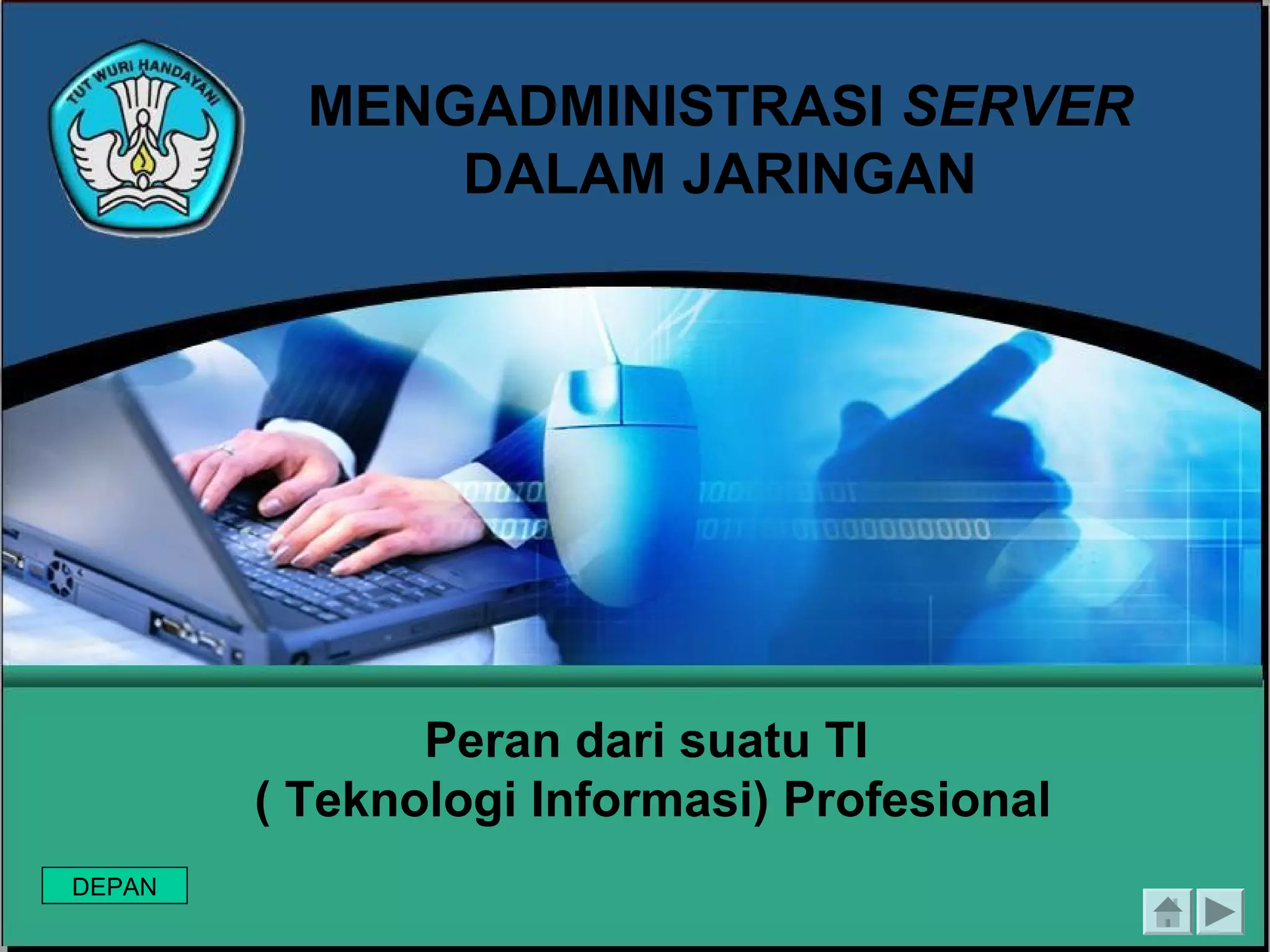

1. MENGADMINISTRASI SERVER
DALAM JARINGAN
Peran dari suatu TI
( Teknologi Informasi) Profesional
DEPAN

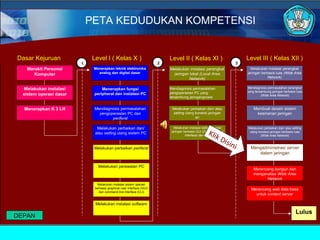

2. PETA KEDUDUKAN KOMPETENSI
Dasar Kejuruan
1
Level I ( Kelas X )
2
Level II ( Kelas XI )
3
Level III ( Kelas XII )
Merakit Personal
Komputer
Menerapkan teknik elektronika
analog dan digital dasar
Melakukan instalasi perangkat
jaringan lokal (Local Area
Network)
Melakukan instalasi perangkat
jaringan berbasis luas (Wide Area
Network)
Melakukan instalasi
sistem operasi dasar
Menerapkan fungsi
peripheral dan instalasi PC
Mendiagnosis permasalahan
pengoperasian PC yang
tersambung jaringangnosis
Mendiagnosis permasalahan perangkat
yang tersambung jaringan berbasis luas
(Wide Area Network)
Menerapkan K 3 LH
Mendiagnosis permasalahan
pengoperasian PC dan
periferal
Melakukan perbaikan dan/ atau
setting ulang koneksi jaringan
an
Membuat desain sistem
keamanan jaringan
Melakukan perbaikan dan/
atau setting ulang sistem PC
Melakukan instalasi sistem operasi
jaringan berbasis GUI (Graphical User
Interface) dan Text
Melakukan perbaikan dan/ atau setting
ulang koneksi jaringan berbasis luas
(Wide Area Network)
Melakukan perbaikan periferal
Melakukan perawatan PC
Melakukan instalasi sistem operasi
berbasis graphical user interface (GUI)
dan command line interface (CLI)
Klik
Dis
ini
Mengadministrasiserver
Mengadministrasi server
dalam jaringan
dalam jaringan
Merancang bangun dan
menganalisa Wide Area
Network
Merancang web data base
untuk content server
Melakukan instalasi software
DEPAN
Lulus

3. Peran dari suatu TI
( Teknologi Informasi) Profesional
Jaringan sudah tidak lagi menjadi suatu kemewahan,
tetapi sudah menjadi suatu kebutuhan untuk
menjalankan suatu organisasi.
Modul 17 Mengadministrasi server dalam jaringan

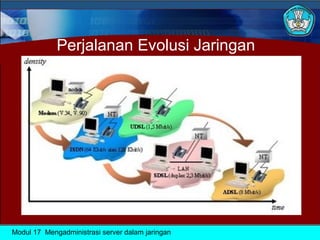

4. Perjalanan Evolusi Jaringan
Modul 17 Mengadministrasi server dalam jaringan

5. Pengertian
Mengadministrasi server dalam jaringan adalah
suatu bentuk pekerjaan yang dilakukan oleh administrator
jaringan yang mempunyai tugas untuk membuat server,
mengelola jaringan yang tersambung dengan server,
memonitor jaringan, dan juga mengamankan transfer data
dalam jaringan tersebut.
Modul 17 Mengadministrasi server dalam jaringan

6. Langkah-langkah yang
dilakukan administrator :

Memilih aplikasi untuk server,

Memilih sistem operasi untuk jaringan,

Memilih komponen server,

Menetapkan spesifikasi server,

Membangun dan mengkonfigurasi server,

Menguji server,

Memonitor kinerja jaringan.
Modul 17 Mengadministrasi server dalam jaringan

7. MENGADMINISTRASI SERVER
DALAM JARINGAN
MEMILIH APLIKASI UNTUK SERVER
DEPAN

8. Tujuan Kegiatan Pembelajaran
1.
Peserta diklat mampu menentukan aplikasi yang akan
dijalankan pada server
2.
Peserta diklat mampu mengetahui fungsi-fungsi
aplikasi tersebut
DEPAN
Modul 17 Mengadministrasi server dalam jaringan

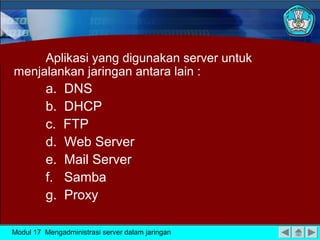

9. Aplikasi yang digunakan server untuk
menjalankan jaringan antara lain :
a.
b.
c.
d.
e.
f.
g.
DNS
DHCP
FTP
Web Server
Mail Server
Samba
Proxy
Modul 17 Mengadministrasi server dalam jaringan

10. MENGADMINISTRASI SERVER
DALAM JARINGAN
MEMILIH SISTEM OPERASI UNTUK JARINGAN
DEPAN

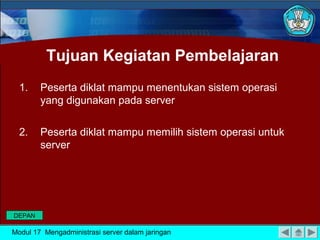

11. Tujuan Kegiatan Pembelajaran
1.
Peserta diklat mampu menentukan sistem operasi
yang digunakan pada server
2.
Peserta diklat mampu memilih sistem operasi untuk
server
DEPAN
Modul 17 Mengadministrasi server dalam jaringan

12. Sistem operasi yang sering digunakan dalam sebuah
jaringan adalah Microsoft Windows, Linux, Unix, dan Apple
Macintosh.
Modul 17 Mengadministrasi server dalam jaringan

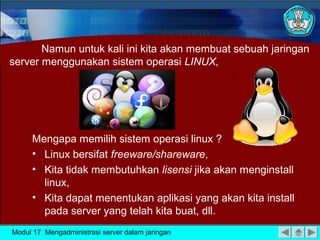

13. Namun untuk kali ini kita akan membuat sebuah jaringan
server menggunakan sistem operasi LINUX,
Mengapa memilih sistem operasi linux ?
• Linux bersifat freeware/shareware,
• Kita tidak membutuhkan lisensi jika akan menginstall
linux,
• Kita dapat menentukan aplikasi yang akan kita install
pada server yang telah kita buat, dll.
Modul 17 Mengadministrasi server dalam jaringan

14. MENGADMINISTRASI SERVER
DALAM JARINGAN
MEMILIH KOMPONEN SERVER
DEPAN

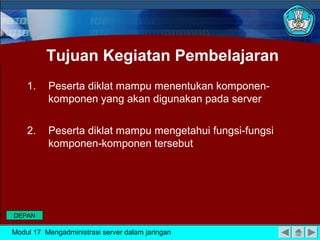

15. Tujuan Kegiatan Pembelajaran
1.
Peserta diklat mampu menentukan komponenkomponen yang akan digunakan pada server
2.
Peserta diklat mampu mengetahui fungsi-fungsi
komponen-komponen tersebut
DEPAN
Modul 17 Mengadministrasi server dalam jaringan

16. Bila kita membuat sebuah server yang terhubung dengan
sebuah jaringan maka peralatan jaringan minimalnya yang kita
perlukan diantaranya :
Komputer server
 NIC
 HUB
 Switch
Modul 17 Mengadministrasi server dalam jaringan

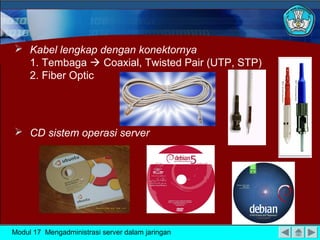

17.  Kabel lengkap dengan konektornya
1. Tembaga  Coaxial, Twisted Pair (UTP, STP)
2. Fiber Optic
 CD sistem operasi server
Modul 17 Mengadministrasi server dalam jaringan

18. MENGADMINISTRASI SERVER
DALAM JARINGAN
MENETAPKAN SPESIFIKASI SERVER
DEPAN

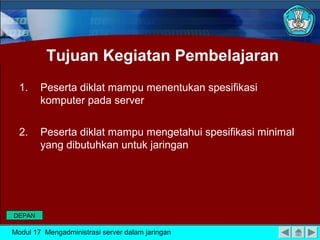

19. Tujuan Kegiatan Pembelajaran
1.
Peserta diklat mampu menentukan spesifikasi
komputer pada server
2.
Peserta diklat mampu mengetahui spesifikasi minimal
yang dibutuhkan untuk jaringan
DEPAN
Modul 17 Mengadministrasi server dalam jaringan

20. Kita akan membuat server menggunakan linux debian,
maka spesifikasi minimal yang kita perlukan adalah :
No.
Nama Bahan
1
Motherboard
2
Casing
3
Spesifikasi
Monitor
Modul 17 Mengadministrasi server dalam jaringan
Gambar

21. 4
Mouse
5
Keyboard
6
Processor
7
Memory
8
Hard Disk Drive
Modul 17 Mengadministrasi server dalam jaringan

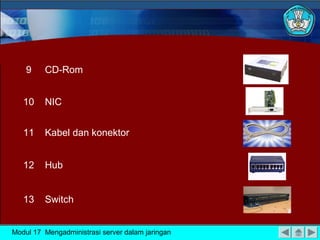

22. 9
CD-Rom
10
NIC
11
Kabel dan konektor
12
Hub
13
Switch
Modul 17 Mengadministrasi server dalam jaringan

23. MENGADMINISTRASI SERVER
DALAM JARINGAN

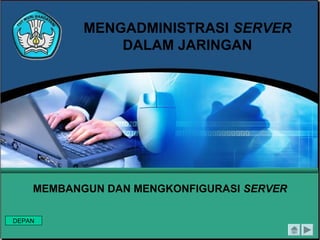

MEMBANGUN DAN MENGKONFIGURASI SERVER
DEPAN

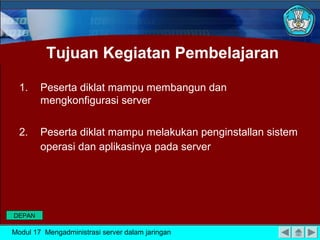

24. Tujuan Kegiatan Pembelajaran
1.
Peserta diklat mampu membangun dan
mengkonfigurasi server
2.
Peserta diklat mampu melakukan penginstallan sistem
operasi dan aplikasinya pada server
DEPAN
Modul 17 Mengadministrasi server dalam jaringan

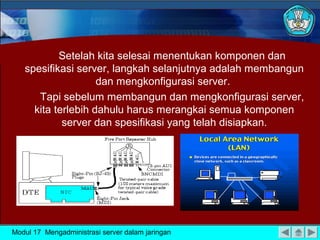

25. Setelah kita selesai menentukan komponen dan
spesifikasi server, langkah selanjutnya adalah membangun
dan mengkonfigurasi server.
Tapi sebelum membangun dan mengkonfigurasi server,
kita terlebih dahulu harus merangkai semua komponen
server dan spesifikasi yang telah disiapkan.
Modul 17 Mengadministrasi server dalam jaringan

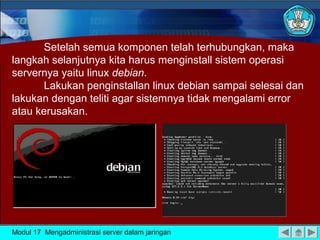

26. Setelah semua komponen telah terhubungkan, maka
langkah selanjutnya kita harus menginstall sistem operasi
servernya yaitu linux debian.
Lakukan penginstallan linux debian sampai selesai dan
lakukan dengan teliti agar sistemnya tidak mengalami error
atau kerusakan.
Modul 17 Mengadministrasi server dalam jaringan

27. Setelah pengistallan sistem operasi Debian selesai,
maka langkah selanjutnya adalah menginstall aplikasi yang
dibutuhkan oleh server. Aplikasi yang akan kita install
diantaranya :
A. DNS (Domain Name Server)
Yaitu merupakan sistem berbentuk database
terdistribusi yang akan memetakan / mengkonversikan
nama host / mesin / domain ke alamat IP (Internet
Protocol) dan sebaliknya dari alamat IP ke nama host
yang disebut dengan reverse-mapping, atau lebih
mudahnya DNS digunakan untuk mengingat nama
daripada alamat IP.
Modul 17 Mengadministrasi server dalam jaringan

28. File-File yang perlu dikonfigurasi dalam DNS antara lain :
File alamat / address
 named.conf
di dalam /etc/bind
 db.local
di dalam /var/cache/bind
 db.127
di dalam / var/cache/bind
Jika ingin membuat master server maka harus ada:
 file zone -> mapping dari nama ke IP
 file reverse zone -> mapping dari IP ke nama
Modul 17 Mengadministrasi server dalam jaringan

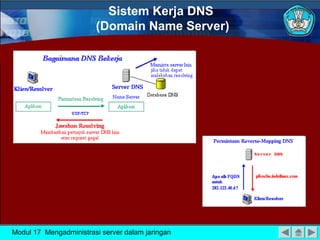

29. Sistem Kerja DNS
(Domain Name Server)
Modul 17 Mengadministrasi server dalam jaringan

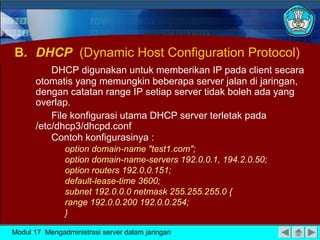

30. B. DHCP (Dynamic Host Configuration Protocol)
DHCP digunakan untuk memberikan IP pada client secara
otomatis yang memungkin beberapa server jalan di jaringan,
dengan catatan range IP setiap server tidak boleh ada yang
overlap.
File konfigurasi utama DHCP server terletak pada
/etc/dhcp3/dhcpd.conf
Contoh konfigurasinya :
option domain-name "test1.com";
option domain-name-servers 192.0.0.1, 194.2.0.50;
option routers 192.0.0.151;
default-lease-time 3600;
subnet 192.0.0.0 netmask 255.255.255.0 {
range 192.0.0.200 192.0.0.254;
}
Modul 17 Mengadministrasi server dalam jaringan

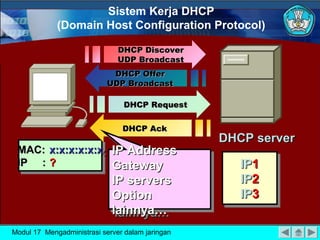

31. Sistem Kerja DHCP
(Domain Host Configuration Protocol)
DHCP Discover
UDP Broadcast
DHCP Offer
UDP Broadcast
DHCP Request
DHCP Ack
MAC: x:x:x:x:x:x
MAC: x:x:x:x:x:x
IP :: ?
IP
?
IP Address
IP Address
Gateway
Gateway
IP servers
IP servers
Option
Option
lainnya…
lainnya…
Modul 17 Mengadministrasi server dalam jaringan
DHCP server
IP1
IP1
IP2
IP2
IP3
IP3

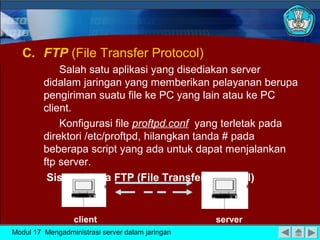

32. C. FTP (File Transfer Protocol)
Salah satu aplikasi yang disediakan server
didalam jaringan yang memberikan pelayanan berupa
pengiriman suatu file ke PC yang lain atau ke PC
client.
Konfigurasi file proftpd.conf yang terletak pada
direktori /etc/proftpd, hilangkan tanda # pada
beberapa script yang ada untuk dapat menjalankan
ftp server.
Sistem Kerja FTP (File Transfer Protocol)
client
Modul 17 Mengadministrasi server dalam jaringan
server

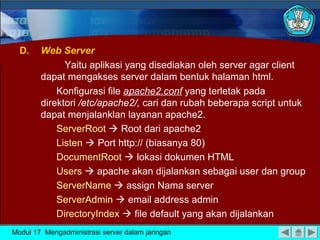

33. D.
Web Server
Yaitu aplikasi yang disediakan oleh server agar client
dapat mengakses server dalam bentuk halaman html.
Konfigurasi file apache2.conf yang terletak pada
direktori /etc/apache2/, cari dan rubah beberapa script untuk
dapat menjalanklan layanan apache2.
ServerRoot  Root dari apache2
Listen  Port http:// (biasanya 80)
DocumentRoot  lokasi dokumen HTML
Users  apache akan dijalankan sebagai user dan group
ServerName  assign Nama server
ServerAdmin  email address admin
DirectoryIndex  file default yang akan dijalankan
Modul 17 Mengadministrasi server dalam jaringan

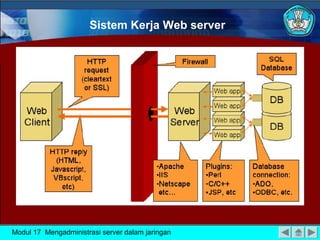

34. Sistem Kerja Web server
Modul 17 Mengadministrasi server dalam jaringan

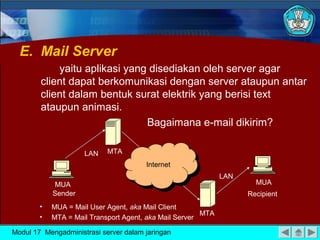

35. E. Mail Server
yaitu aplikasi yang disediakan oleh server agar
client dapat berkomunikasi dengan server ataupun antar
client dalam bentuk surat elektrik yang berisi text
ataupun animasi.
Bagaimana e-mail dikirim?
LAN
MTA
Internet
Internet
LAN
MUA
Sender
•
•
MUA = Mail User Agent, aka Mail Client
MTA
MTA = Mail Transport Agent, aka Mail Server
Modul 17 Mengadministrasi server dalam jaringan
MUA
Recipient

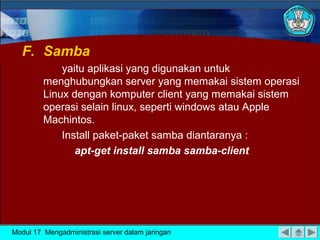

36. F. Samba
yaitu aplikasi yang digunakan untuk
menghubungkan server yang memakai sistem operasi
Linux dengan komputer client yang memakai sistem
operasi selain linux, seperti windows atau Apple
Machintos.
Install paket-paket samba diantaranya :
apt-get install samba samba-client
Modul 17 Mengadministrasi server dalam jaringan

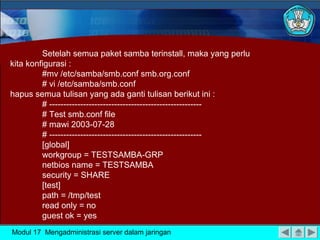

37. Setelah semua paket samba terinstall, maka yang perlu
kita konfigurasi :
#mv /etc/samba/smb.conf smb.org.conf
# vi /etc/samba/smb.conf
hapus semua tulisan yang ada ganti tulisan berikut ini :
# -----------------------------------------------------# Test smb.conf file
# mawi 2003-07-28
# -----------------------------------------------------[global]
workgroup = TESTSAMBA-GRP
netbios name = TESTSAMBA
security = SHARE
[test]
path = /tmp/test
read only = no
guest ok = yes
Modul 17 Mengadministrasi server dalam jaringan

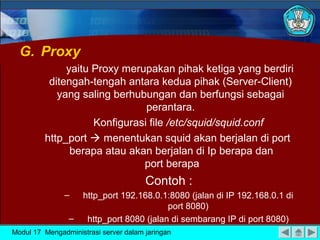

38. G. Proxy
yaitu Proxy merupakan pihak ketiga yang berdiri
ditengah-tengah antara kedua pihak (Server-Client)
yang saling berhubungan dan berfungsi sebagai
perantara.
Konfigurasi file /etc/squid/squid.conf
http_port  menentukan squid akan berjalan di port
berapa atau akan berjalan di Ip berapa dan
port berapa
Contoh :
–
–
http_port 192.168.0.1:8080 (jalan di IP 192.168.0.1 di
port 8080)
http_port 8080 (jalan di sembarang IP di port 8080)
Modul 17 Mengadministrasi server dalam jaringan

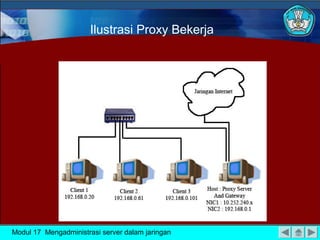

39. Ilustrasi Proxy Bekerja
Modul 17 Mengadministrasi server dalam jaringan

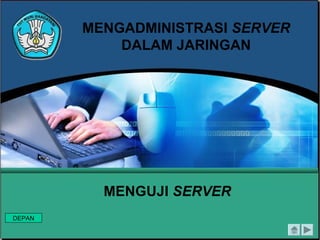

40. MENGADMINISTRASI SERVER
DALAM JARINGAN
MENGUJI SERVER
DEPAN

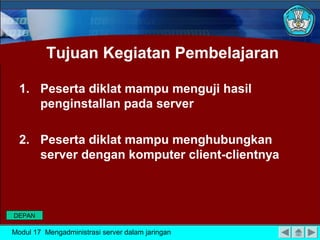

41. Tujuan Kegiatan Pembelajaran
1. Peserta diklat mampu menguji hasil
penginstallan pada server
2. Peserta diklat mampu menghubungkan
server dengan komputer client-clientnya
DEPAN
Modul 17 Mengadministrasi server dalam jaringan

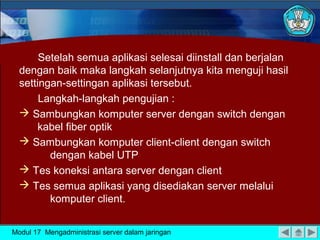

42. Setelah semua aplikasi selesai diinstall dan berjalan
dengan baik maka langkah selanjutnya kita menguji hasil
settingan-settingan aplikasi tersebut.
Langkah-langkah pengujian :
 Sambungkan komputer server dengan switch dengan
kabel fiber optik
 Sambungkan komputer client-client dengan switch
dengan kabel UTP
 Tes koneksi antara server dengan client
 Tes semua aplikasi yang disediakan server melalui
komputer client.
Modul 17 Mengadministrasi server dalam jaringan

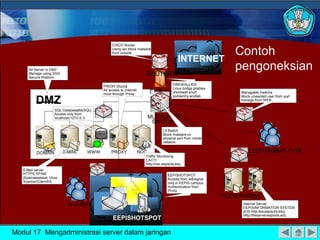

43. CISCO Router
Using acl block malware
,
from outside
All Server in DMZ
Manage using SSH
,
Secure Webmin
INTERNET
-GTW
ROUTER
FIREWALL
-IDS
Linux bridge iptables
,
shorewall snort,
,
portsentry acidlab
,
PROXY (Squid)
All access to Internet
must through Proxy
DMZ
FIREWALL
SQL Database(MySQL)
Access only from
localhost (127.0.0.1)
Contoh
pengoneksian
Managable Switchs
Block unwanted user from port
,
manage from WEB
MULTILAYER
SWITCH
L3 Switch
Block malware on
physical port from inside
network
DOMAIN
E-MAIL
WWW
PROXY
, EMPLOYEE
LECTURER
NOC
Traffic Monitoring
CACTI
Http://noc.eepis-its.edu
E-Mail server
HTTPS, SPAM
(Spamassassin Virus
),
Scanner (ClamAV)
EEPISHOTSPOT
Access from wifi signal
,
only in EEPIS campus
Authentication from
Proxy
FILESERVER
EIS
STUDENTS
EEPISHOTSPOT
Modul 17 Mengadministrasi server dalam jaringan
Internal Server
EEPIS-INFORMATION SYSTEM
(EIS http://eis.eepis-its.edu)
Http://fileserver
.eepis-its.edu

44. MENGADMINISTRASI SERVER
DALAM JARINGAN
MEMONITOR KINERJA JARINGAN
DEPAN

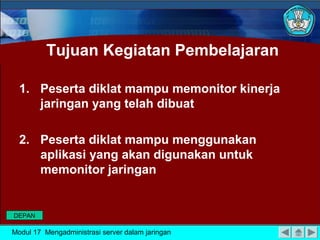

45. Tujuan Kegiatan Pembelajaran
1. Peserta diklat mampu memonitor kinerja
jaringan yang telah dibuat
2. Peserta diklat mampu menggunakan
aplikasi yang akan digunakan untuk
memonitor jaringan
DEPAN
Modul 17 Mengadministrasi server dalam jaringan

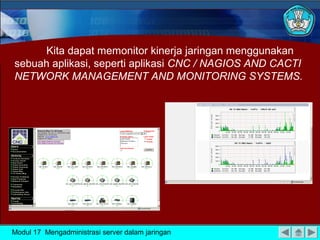

46. Kita dapat memonitor kinerja jaringan menggunakan
sebuah aplikasi, seperti aplikasi CNC / NAGIOS AND CACTI
NETWORK MANAGEMENT AND MONITORING SYSTEMS.
Modul 17 Mengadministrasi server dalam jaringan

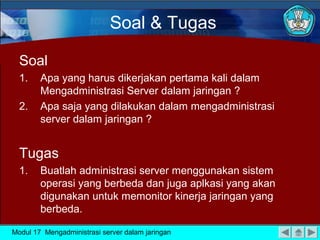

47. Soal & Tugas
Soal
1.
2.
Apa yang harus dikerjakan pertama kali dalam
Mengadministrasi Server dalam jaringan ?
Apa saja yang dilakukan dalam mengadministrasi
server dalam jaringan ?
Tugas
1.
Buatlah administrasi server menggunakan sistem
operasi yang berbeda dan juga aplkasi yang akan
digunakan untuk memonitor kinerja jaringan yang
berbeda.
Modul 17 Mengadministrasi server dalam jaringan

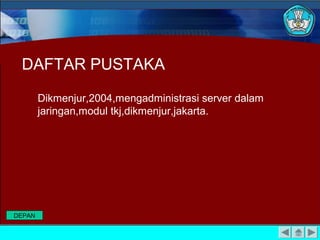

48. DAFTAR PUSTAKA
Dikmenjur,2004,mengadministrasi server dalam
jaringan,modul tkj,dikmenjur,jakarta.
DEPAN

49. DEPAN
Modul 17 Mengadministrasi server dalam jaringan
