OSS統合運用管理ツールhinemos紹介資料

統合運⽤用管理理ツールHinemosのご紹介

株式会社クニエ
CS事業部ITS

Hinemosとは

システム全体を鳥瞰して監視・管理する統合運用管理ツール

日本で生まれたオープンソースソフトウェア／低コストで導入・維持が可能

ベンダに依存しない中立性

仮想化、クラウドコンピューティング時代に最適なソフトウェア
リソース監視性能監視ジョブ管理
障害監視 etc.

Qunieのフレームワー VM管理オプションによ
り、仮想化環境、プラ
クによりSAP製品の監イベートクラウド環境
視を実現の運用をより効率化

基幹系
アプリ
サー情報系クラウド
ビス
SAP等サービス
OS（仮想・物理）
OS（仮想・物理）
サーバ・ストレージ
サーバ・ストレージ
SaaS
PaaS
IaaS
ネットワーク
ネットワーク

© 2012 QUNIE CORPORATION. All rights reserved.!

クニエのHinemosへの取組み

SAPに関するITインフラコンサルティングを幅広く展開、多くの実績
　・IAマイグレーション　・アップグレード　・仮想化　・・・・・
　→SAPの監視設計・構築の実績も多数あり

周辺ツールのコストは適正なのか？
お客様の要望、仮想化技術の普及、時代の変化・・・

オープンソースソフトウェアの活用を研究

2010年5月1日　株式会社NTTデータとHinemosソリューションパートナー契約を締結
2010年7月5日　SAP製品の統合監視ソリューションの提供を開始（報道発表）
以降、ソリューションを拡充中　　　～SAPジョブ管理、クラウド運用管理

適切なIT投資のご支援

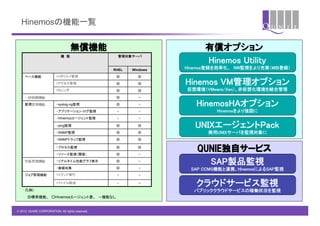

Hinemosの機能一覧

無償機能有償オプション
機　能
管理対象サーバ
Hinemos Utility
RHEL Windows Hinemos登録を効率化、　NW監視をより充実（MIB登録）
ベース機能
• リポジトリ管理
◎ ◎
• アクセス管理
◎ ◎ Hinemos VM管理オプション
• カレンダ
◎ ◎ 仮想環境（VMware/Xen）、非仮想化環境を統合管理
一括制御機能
◎ －

監視管理機能
・syslog-ng監視
◎ ○ HinemosHAオプション
・アプリケーション・ログ監視
○ ○ Hinemosをより強固に
・Hinemosエージェント監視
○ ○

・ping監視
◎ ◎ UNIXエージェントPack
・SNMP監視
◎ ◎ 商用UNIXサーバを監視対象に
・SNMPトラップ監視
◎ ◎

・プロセス監視

・リソース監視（閾値）
◎

◎
◎

○
QUNIE独自サービス
性能管理機能
・リアルタイム性能グラフ表示
◎ ○
SAP製品監視
・実績収集
◎ ○ SAP CCMS機能と連携、HinemosによるSAP監視
ジョブ管理機能
• コマンド実行
○ ○

• ファイル転送
○ －
クラウドサービス監視
凡例）
パブリッククラウドサービスの稼働状況を監視
　◎標準機能、　○Hinemosエージェント要、　－機能なし


なぜ運用管理システムにオープンソースを利用するのか？

ライセンス費用の削減
　→　システム拡張時のコスト削減
　　　　　→　仮想化環境への適応・柔軟なIT環境の実現

ベンダロックインからの脱却
　（ツールだけでなく、OS、HWなど）

カスタマイズ柔軟性（コードの公開）

保守費用の適正化


仮想化・クラウド時代の運用管理システム

仮想化・クラウド時代の
運用管理システムへの要求
IT基盤の特徴

IT環境の拡張・変更の増加
IT環境もビジネス環境の変化に追随
する必要がある（仮想化推進の本来
管理対象の変更・追加時のコストを最小化すること
の理由）

クラウドサービスの活用
基幹系（ERPなど）から、クラウドサービスまでを全体俯
SaaS、PaaS、IaaS・・・
瞰して管理すること

マルチベンダ化
仮想化により各レイヤが完全に分離
することにより、ベンダ選択自由度を
特定のベンダに依存しない仕組みであること
拡大しコスト最小化を図る


オープンソースによる運用管理

運用管理システムへの要求

管理対象の変更・追加時のコストを最小化

オープンソースのソフトウェアを活用することで、拡張時のライセンス
コストを抑え、運用管理ソフトウェアのコストの固定化を実現
仮想化・オープン
クラウド基幹系（ERPなど）から、クラウドサービスまでを全体俯瞰して管理ソースの
の推進必要十分な基本機能を備え、管理対象を限定しない運用管理ソフトウェ運用管理
アが必要ソフトウ
ェアが最
特定のベンダに依存しない仕組み
適
運用管理ソフトウェアがハードウェア、ソフトウェア、サービスの選定
理由にならない、中立的かつ柔軟な運用管理ソフトウェアが必要

オープンソースソフトウェアのその他のメリット
•  保守費用の適正化　必要に応じた保守サービスの選択、中断する自由
•  不要な機能の排除　不要な機能の費用発生、不要な機能を選別する負担

オープンソースソフトウェア活用の注意事項
•  必要なとき何らかのサポートを受けることができるか　信頼できるサポート提供会社があるか
•  ソフトウェア自体の運用管理　　ex. 複数のソフトウェアの組合せにより運用管理が難しくなる


Hinemosを利用することによるコスト削減イメージ

構築費用

ライセンス 
（オプション）

初初
期
ライセンス 
（ベース）
期
構築費用

保守
運保守
運オプション 

使用料
用用
1年目 2年目 3年目４年目 1年目 2年目 3年目４年目

製品版ツール利用の場合 Hinemos利用の場合

• ライセンス費用の違い
• 保守費用の適正化（インシデント制、選択の自由）


SAP連携ソリューション

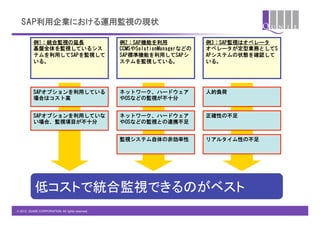

SAP利用企業における運用監視の現状

例1：統合監視の延長例2：SAP機能を利用例3：SAP監視はオペレータ
基盤全体を監視しているシス CCMSやSolutionManagerなどのオペレータが定型業務としてS
テムを利用してSAPを監視して SAP標準機能を利用してSAPシ APシステムの状態を確認して
いる。ステムを監視している。いる。

SAPオプションを利用しているネットワーク、ハードウェア人的負荷
場合はコスト高やOSなどの監視が不十分

SAPオプションを利用していなネットワーク、ハードウェア正確性の不足
い場合、監視項目が不十分やOSなどの監視との連携不足

監視システム自体の非効率性リアルタイム性の不足

低コストで統合監視できるのがベスト

SAP運用管理ソリューション：監視機能の概略

SAP Hinemos
CCMS Syslog監視

通知設定
監視設定

Eventlog

CCMSで設定したアラートを
Hinemosで検知します


ジョブ管理ツールの必要性

SAP標準機能によるジョブ運用は、他システム、サーバとの連携が困難です。
Hinemosのジョブ管理機能を利用することで、複数システムに渡るジョブコンロトールが可能になります。

Hinemosジョブ機能によるコントロール


クラウド運用管理ソリューション for AWS


クラウドによるシステムコスト

従来のハード調達
システム規模
コストクラウド

無駄な投資
実際必要なリソース

重大な障害
機会損失

必要なのは・・・・
• 従量課金で、リードタイムがないクラウド
• リソース状況把握
時間
• リソースコントロール

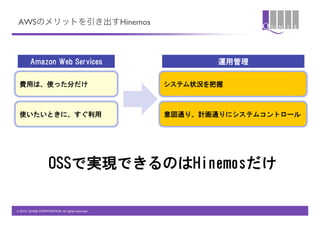

AWSのメリットを引き出すHinemos

Amazon Web Services 運用管理

費用は、使った分だけシステム状況を把握

使いたいときに、すぐ利用意図通り、計画通りにシステムコントロール

OSSで実現できるのはHinemosだけ

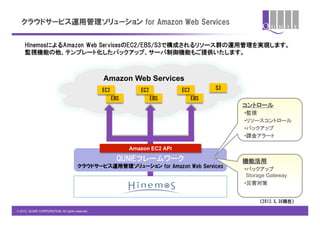

クラウドサービス運用管理ソリューション for Amazon Web Services

HinemosによるAmazon Web ServicesのEC2/EBS/S3で構成されるリソース群の運用管理を実現します。
監視機能の他、テンプレート化したバックアップ、サーバ制御機能もご提供いたします。

Amazon Web Services
EC2 EC2 EC2 S3
EBS EBS EBS
コントロール
• 監視
• リソースコントロール
• バックアップ
• 課金アラート

Amazon EC2 API

QUNIEフレームワーク機能活用
クラウドサービス運用管理ソリューション for Amazon Web Services
• バックアップ
Storage Gateway
• 災害対策

（2012.5.30現在）

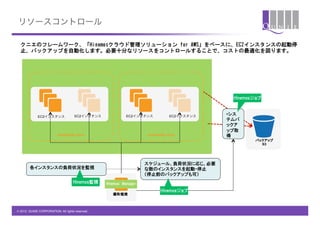

リソースコントロール

クニエのフレームワーク、「Hinemosクラウド管理ソリューション for AWS」をベースに、EC2インスタンスの起動停
止、バックアップを自動化します。必要十分なリソースをコントロールすることで、コストの最適化を図ります。

Hinemosジョブ

EC2インスタンス EC2インスタンス EC2インスタンス EC2インスタンス • シス
テムバ
ックア
ップ取
Availability Zone Availability Zone 得
バックアップ
S3

スケジュール、負荷状況に応じ、必要
各インスタンスの負荷状況を監視な数のインスタンスを起動・停止
（停止前のバックアップも可）
Hinemos監視 Hinemos Manager
Hinemosジョブ
運用/監視


HinemosとAWSを利用した災害対策

異なるリージョンにまたがる災害対策環境をAWSで構築します。
ログシップによるデータ同期の仕組みをテンプレートとして提供し、Hinemosのジョブとして運用することにより、
低コストでの災害対策システムを実現します。

AWS（任意のリージョンA）：本稼動サイト AWS（任意のリージョンB）：災害対策サイト
仮想プライベート空間仮想プライベート空間

SQL Server, Oracle 等

EC2 EC2 EC2 EC2
Qunie AMI Qunie AMI

DB

Backup
DB DB
EBS
EBS
EBS
EBS
Log
Log

Log
Backup
Backup

S3 Log
Log

S3
Backup
Backup

DB
DB

Backup
Backup

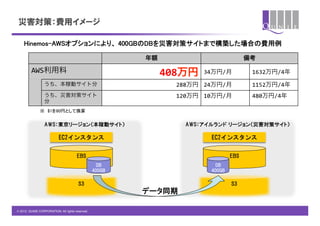

災害対策：費用イメージ

Hinemos-AWSオプションにより、 400GBのDBを災害対策サイトまで構築した場合の費用例

年額備考

AWS利用料 408万円 34万円/月 1632万円/4年
うち、本稼動サイト分 288万円 24万円/月 1152万円/4年
うち、災害対策サイト 120万円 10万円/月 480万円/4年
分
※　$1を80円として換算

AWS：東京リージョン（本稼動サイト） AWS：アイルランドリージョン（災害対策サイト）

EC2インスタンス EC2インスタンス

EBS EBS
DB DB
400GB 400GB

S3 S3
データ同期


Hinemosでコントロールしたクラウド利用コスト

下図のような、勤怠入力システムの場合・・・・
ハードウェアを購入すると、

約3,000,000円～
AP Server AP Server AP Server AP Server

コントロールなしの場合のAWS利用料は、

120,000円/月（5,760,000円/4年）
DB Server

クニエのフレームワークでコントロールすると、AWS利用料は、

稼働時間：平日8:00-24:00 30,000円/月（1,440,000円/4年）
通常はAPサーバ1台、ピーク日（月3日）はAP4台


事例


事例：月桂冠株式会社様
Hinemos監視環境

Manager Hinemos Manager
Virtual Machines
Agent Hinemos Agent
ERP本番
ERP本番
ERP本番
ESS本番
ERPテスト
ERPテスト
Client Hinemos Client
DB/CI AP1 AP2 DB/CI DB/CI AP1
Qunie Qunieフレームワーク
Qunie Agent Agent Agent Qunie Agent Qunie Agent Agent

ERP開発  ERPテスト
vCenter
DB/CI AP2
Qunie Agent Agent
Agent

ESS開発  Solman
DB/CI
Qunie Agent Agent
Backup
ESX Server ESX Server ESX Server ESX Server ESX Server ESX Server
Agent

Virtual Machines
Hinemos メール通知
Manager

ESX Server SMTPサーバ

Client コンソール監視

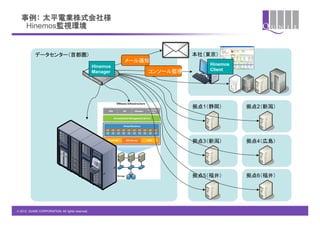

事例：太平電業株式会社様
　Hinemos監視環境

データセンター（首都圏）
本社（東京）
メール通知
Hinemos Hinemos
Manager コンソール監視
Client

拠点1（静岡）
拠点2（新潟）

拠点3（新潟）
拠点4（広島）

拠点5（福井）
拠点6（福井）


事例：太平電業株式会社様
　Hinemos選択による監視対象の拡大

（当初案）
（最終案） 
SAPシステムの監視
システム全体の監視

・10ノード程度
・OS：Windows • 約100ノード
・SAP1ランドスケープ
• OS:Windows, Linux, FreeBSD※, OS/400
※
• SAP1ランドスケープ
• ネットワーク機器
• 遠隔拠点のサーバ監視
監視ソフトウェアのエー
ジェント費用がかから ※死活監視のみ
ない

ソフトウェアライセンスコストが生じないので、対象規模が大きくなっても初期導入コス
ト、保守コストは比例して大きくなることはない

本件に関するお問い合わせ先

シニアテクノロジーアーキテクト

阪⽥田　義浩　 Yoshihiro Sakata
TEL : 03（5785）2292 sakatay@qunie.com
（直通）Tel: 080-‐‑‒7003-‐‑‒7682
HP : http://www.qunie.com
E-MAIL : info@qunie.com
