SAP on AWS情報
- 1. SAP on AWS情報 2012/7 ソリューションアーキテクチャ本部 エコスシステム ソリューションアーキテクト 松本

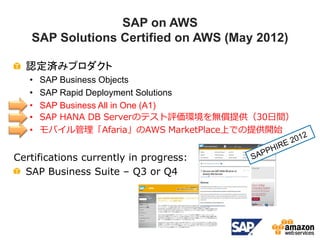

- 2. SAP on AWS SAP Solutions Certified on AWS (May 2012) 認定済みプロダクト • SAP Business Objects • SAP Rapid Deployment Solutions • SAP Business All in One (A1) • SAP HANA DB Serverのテスト評価環境を無償提供（30日間） • モバイル管理「Afaria」のAWS MarketPlace上での提供開始 Certifications currently in progress: SAP Business Suite – Q3 or Q4
- 3. SAP on AWS OS/DBのサポート状況 新たにWindows環境のサポート開始！！ Non-Production Production SAP Operating System (DEV/QAS) (PRD) Note SUSE Linux Enterprise Server (SLES) 11 or higher Yes Yes 1588896 Red Hat Enterprise Linux (RHEL) 6 or higher Yes Yes 1618572 Windows Server 2008 R2 or higher Yes Yes 1656099 Non-Production Production SAP Database System (DEV/QAS) (PRD) Note IBM DB2 DB2 Version 9.7 or higher Yes Yes Microsoft SQL Server 2008 R2 or higher Yes Yes 1656099 MaxDB Version 7.8 or higher Yes Yes

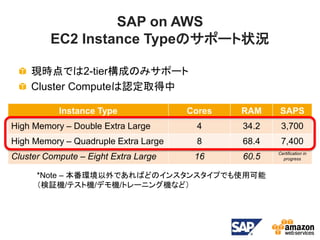

- 4. SAP on AWS EC2 Instance Typeのサポート状況 現時点では2-tier構成のみサポート Cluster Computeは認定取得中 Instance Type Cores RAM SAPS High Memory – Double Extra Large 4 34.2 3,700 High Memory – Quadruple Extra Large 8 68.4 7,400 Cluster Compute – Eight Extra Large 16 60.5 Certification in progress *Note – 本番環境以外であればどのインスタンスタイプでも使用可能 （検証機/テスト機/デモ機/トレーニング機など）

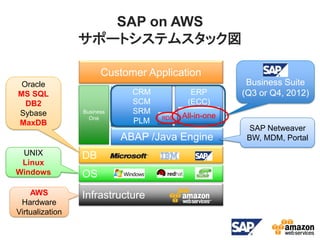

- 5. SAP on AWS サポートシステムスタック図 Customer Application Oracle Business Suite MS SQL CRM ERP (Q3 or Q4, 2012) DB2 SCM (ECC) Sybase Business SRM One RDS All-in-one MaxDB PLM SAP Netweaver ABAP /Java Engine BW, MDM, Portal UNIX DB Linux Windows OS AWS Infrastructure Hardware Virtualization

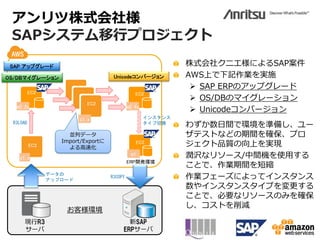

- 6. アンリツ株式会社様 SAPシステム移行プロジェクト SAPアップグレード 株式会社クニエ様によるSAP案件 OS/DBマイグレーション Unicodeコンバージョン AWS上で下記作業を実施 SAP ERPのアップグレード EC2 EC2 OS/DBのマイグレーション EC2 m2.2x m2.4x Unicodeコンバージョン c1.x インスタンス R3LOAD タイプ切換 わずか数日間で環境を準備し、ユー 並列データ ザテストなどの期間を確保、プロ Import/Exportに EC2 よる高速化 EC2 ジェクト品質の向上を実現 c1.x m1 潤沢なリソース/中間機を使用する ことで、作業期間を短縮 ERP開発環境 データの アップロード R3COPY 作業フェーズによってインスタンス 数やインスタンスタイプを変更する ことで、必要なリソースのみを確保 し、コストを削減 お客様環境 現行R3 新SAP サーバ ERPサーバ
- 7.

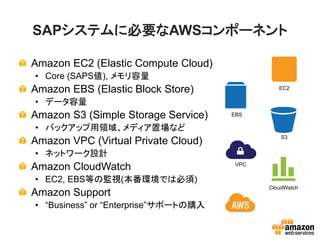

- 8. SAPシステムに必要なAWSコンポーネント Amazon EC2 (ElasticCompute Cloud) • Core (SAPS値), メモリ容量 Amazon EBS (Elastic Block Store) EC2 • データ容量 Amazon S3 (Simple Storage Service) EBS • バックアップ用領域、メディア置場など S3 Amazon VPC (Virtual Private Cloud) • ネットワーク設計 Amazon CloudWatch VPC • EC2, EBS等の監視(本番環境では必須) CloudWatch Amazon Support • “Business” or “Enterprise”サポートの購入
- 9. Disk IO Performance EBS配置 必要性能/容量/DB機能に応じてEBSを配置 EBS /root EBS /swap EBS /usr/sap EBS EBS DB Log File EC2 EBS EBS EBS EBS EBS EBS DB Data File ストライピング or 分散配置 S3 Snapshot/ Backup

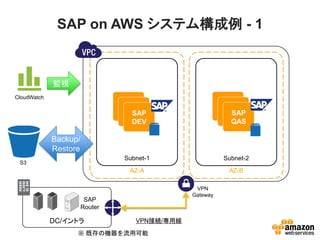

- 10. SAP on AWSシステム構成例 - 1 監視 CloudWatch SAP SAP SAP DEV SAP QAS SAP DEV SAP QAS DEV QAS Backup/ Restore Subnet-1 Subnet-2 S3 AZ-A AZ-B VPN Gateway SAP Router DC/イントラ VPN接続/専用線 ※ 既存の機器を流用可能

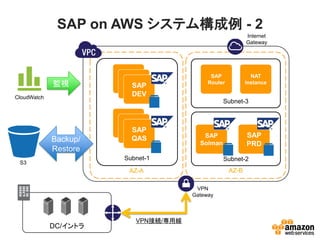

- 11. SAP on AWSシステム構成例 - 2 Internet Gateway SAP SAP NAT SAP 監視 DEV SAP Router Instance DEV CloudWatch DEV Subnet-3 SAP SAP QAS SAP QAS QAS SAP SAP Backup/ Solman PRD Restore Subnet-1 Subnet-2 S3 AZ-A AZ-B VPN Gateway VPN接続/専用線 DC/イントラ
- 12.

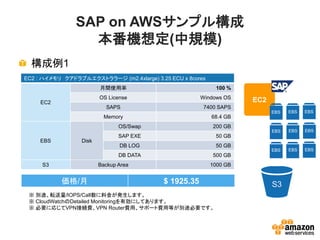

- 13. SAP on AWSサンプル構成 本番機想定(中規模) 構成例1 EC2 : ハイメモリ クアドラブルエクストララージ (m2.4xlarge) 3.25 ECU x 8cores 月間使用率 100 % OS License Windows OS EC2 EC2 SAPS 7400 SAPS EBS EBS EBS Memory 68.4 GB OS/Swap 200 GB EBS EBS EBS SAP EXE 50 GB EBS Disk DB LOG 50 GB EBS EBS EBS DB DATA 500 GB S3 Backup Area 1000 GB 価格/月 $ 1925.35 S3 ※ 別途、転送量/IOPS/Call数に料金が発生します。 ※ CloudWatchのDetailed Monitoringを有効にしてあります。 ※ 必要に応じてVPN接続費、VPN Router費用、サポート費用等が別途必要です。
- 14. SAP on AWSサンプル構成 本番機想定(小規模) 構成例2 EC2 : ハイメモリ ダブルエクストララージ (m2.2xlarge) 3.25 ECU x 4cores 月間使用率 100 % OS License Windows OS EC2 EC2 SAPS 3700 SAPS EBS EBS Memory 34.2 GB OS/Swap 100 GB EBS EBS SAP EXE 50 GB EBS Disk DB LOG 20 GB DB DATA 200 GB S3 Backup Area 500 GB S3 価格/月 $ 974.27 ※ 別途、転送量/IOPS/Call数に料金が発生します。 ※ CloudWatchのDetailed Monitoringを有効にしてあります。 ※ 必要に応じてVPN接続費、VPN Router費用、サポート費用等が別途必要です。

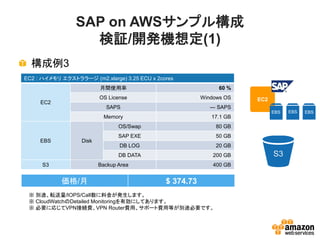

- 15. SAP on AWSサンプル構成 検証/開発機想定(1) 構成例3 EC2 : ハイメモリ エクストララージ (m2.xlarge) 3.25 ECU x 2cores 月間使用率 60 % OS License Windows OS EC2 EC2 SAPS --- SAPS EBS EBS EBS Memory 17.1 GB OS/Swap 80 GB SAP EXE 50 GB EBS Disk DB LOG 20 GB DB DATA 200 GB S3 S3 Backup Area 400 GB 価格/月 $ 374.73 ※ 別途、転送量/IOPS/Call数に料金が発生します。 ※ CloudWatchのDetailed Monitoringを有効にしてあります。 ※ 必要に応じてVPN接続費、VPN Router費用、サポート費用等が別途必要です。

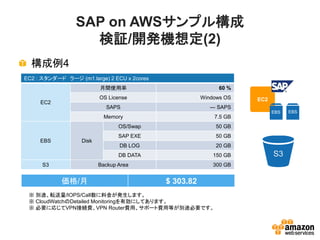

- 16. SAP on AWSサンプル構成 検証/開発機想定(2) 構成例4 EC2 : スタンダード ラージ (m1.large) 2 ECU x 2cores 月間使用率 60 % OS License Windows OS EC2 EC2 SAPS --- SAPS EBS EBS Memory 7.5 GB OS/Swap 50 GB SAP EXE 50 GB EBS Disk DB LOG 20 GB DB DATA 150 GB S3 S3 Backup Area 300 GB 価格/月 $ 303.82 ※ 別途、転送量/IOPS/Call数に料金が発生します。 ※ CloudWatchのDetailed Monitoringを有効にしてあります。 ※ 必要に応じてVPN接続費、VPN Router費用、サポート費用等が別途必要です。
