2017/7/25 SAP on AWS 長期運用事例セミナー（AWS資料）

1. SAPシステム
クラウド移行と運用の勘所
Copyright © 2017 BeeX Inc. All Rights Reserved.
株式会社BeeX
代表取締役
広木太

2. どう 進めるか？

3. 3
４つの移行手法
Copyright © 2017 BeeX Inc. All Rights Reserved.
出典： https://medium.com/aws-enterprise-collection/cloud-native-or-lift-and-shift-99970053b25b

4. 4
はじめは
Lift ＆ Shift
Copyright © 2017 BeeX Inc. All Rights Reserved.

5. 5
設計
非機能要件
• 可用性
• サイジング
• 拡張性
• 運用
etc
AWSの特性
Auto Scaling group
Availability Zone #1
security group
security group
root volume
data volume
Elastic Load
Balancing
Amazon S3
bucket
logs
Amazon EBS
snapshot
CloudFront
distribution
EC2 instance
web app
server
• クラウドならではの構成
• クラウドならではの運用
システム特性
クラウド特性
Copyright © 2017 BeeX Inc. All Rights Reserved.

6. 6
クラウド特有の構成設計
ポイント２

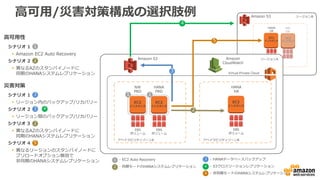

高可用性構成
ポイント３
バックアップ・災害対策
ポイント1
ネットワーク構成 ソフトウェア定義の構成
非共有DISK型の冗長化方法へ
クラウド固有の機能・制約
Copyright © 2017 BeeX Inc. All Rights Reserved.

7. 7
クラウド特有の運用パターン
ポイント１
監視
ポイント２
監査
ポイント３
課金
クラウドサービスの監視
オートスケールへの対応
ユーザー権限・操作履歴の保存
コストセンター毎の課金状況把握
Copyright © 2017 BeeX Inc. All Rights Reserved.

8. 横展開できる標準化・基盤を作るのが大事
ユーザ
課金管理
担当
プライマリサイト
NW
中継
NW
中継
DRサイト
管理
サーバ群
ユーザ
Internet
Gateway
VPN
Gateway
Direct
Connect
専用線
NW
バックアップ
データ
バックアップ
データ
リカバリ
定義
運用
担当
開発
検証
本番
(稼働系)
本番
(待機系)
DMZ 社内LAN
DMZ 社内LAN
監視システム
運用自動化
アクセス制御
課金可視化
支払いスキーム
管理基盤
ログ可視化
ポリシー違反通知
可用性
デザインパターン
バックアップ
デザインパターン
災害対策
デザインパターン
標準化・デザイン
ユーザーアクセス
権限ルール
ネットワークアクセス
ルール
課金ルール
Copyright © 2017 BeeX Inc. All Rights Reserved.

9. Copyright © 2017 BeeX Inc. All Rights Reserved. 99
See
Think
Plan
Do
現状把握
クラウド新機能の確認
3rdパーティ新機能の確認
新機能採用検討
機能検証を含む
計画策定
実行
課題先送りも
クラウドの実装・運用に
おいては重要

10. 移行手法

11. SAP標準移行方法
SAPのクラウド引っ越し方法 その１
エクスポート インポート
ダンプ
DB同期
／イメージ同期

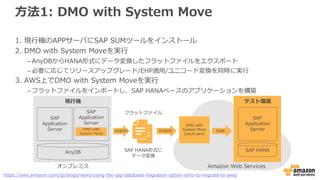

DMO with System Move
SWPM
OS/DBマイグレーション・アップグレード
DMO of SUM
SAPアップグレード、HANAマイグレーション
DMO of SUM

12. 12Copyright © 2017 BeeX Inc. All Rights Reserved.
SAPのクラウド引っ越し方法 その２
P2V,V2V移行 システムイメージ をそのまま クラウドへ
OVF化 VM Import 起動
AWS VM Importによる移行
AWS標準のDBマイグレーションサービス利用
AWS Database Migration Service

13. 13Copyright © 2017 BeeX Inc. All Rights Reserved.
ベンダー名
サービス・製品名
AWS
AWS Server
Migration Service
Zerto
Zerto Virtual
Replication
CloudEndure
Live Migration
ATADATA
ATAmotion
タイプ 非Agent型 非Agent型 Agent型 非Agent型
対応 仮想 仮想 仮想／物理 仮想／物理
差分同期機能 ○ ○ ○ ○
帯域制御 ☓ ○ ☓ ○
SAPのクラウド引っ越し方法 その３
システムイメージ移行は、AWSの標準的な手法以外にも
様々なツール・サービスがリリースされています。
現環境の特性に応じて、サービスを使い分けて移行を行います。

14. 14Copyright © 2017 BeeX Inc. All Rights Reserved.
クラウド移行におけるテスト
• アプリケーションテスト／修正
– Lift ＆ Shiftであれば クラウド固有のテストはなし
– 移行時にアップグレードなどを行う場合は アップグレード固有のテスト
• インフラテスト
– クラウド固有部分のテスト
(可用性、バックアップ、ロードバラシング）
• 性能テスト
– サイジングは机上の計算に時間をかけずに、Small Startで開始
– 実際のリソース使用状況をみて変更。

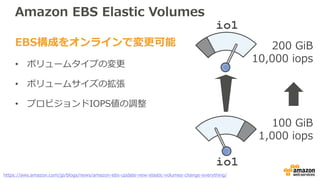

– クラウドなら、いつでも簡単に変更可能。ストレージも容量変更、タイプ変更、IOPS変更な
どもダイナミックで可能のためSmall Startが可能

15. S/4 HANAへ

16. SAP S/4 HANAリリース計画
16
出典；SAP社資料
Copyright © 2017 BeeX Inc. All Rights Reserved.

17. S/4 HANA 移行方法
17
出典；SAP社資料
Copyright © 2017 BeeX Inc. All Rights Reserved.

18. S/4 HANA 移行パス
18
出典；SAP社資料
Copyright © 2017 BeeX Inc. All Rights Reserved.

19. 19
S/4 HANA 移行ステップ
出典；SAP社資料
Copyright © 2017 BeeX Inc. All Rights Reserved.

20. 次のステップへ
