Rnncamp2handout

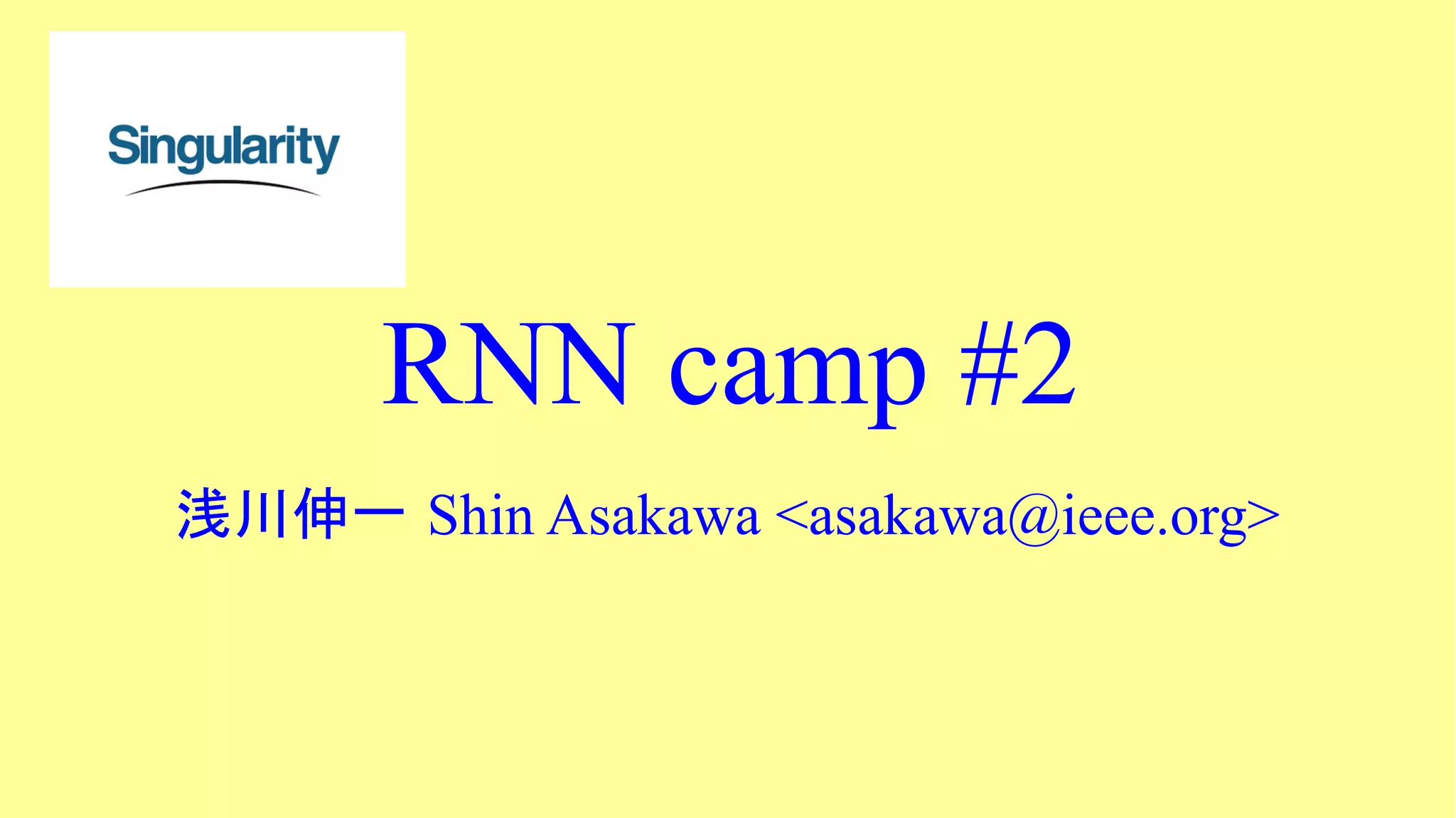

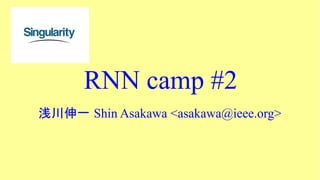

- 1. RNN camp #2 浅川伸一 Shin Asakawa <asakawa@ieee.org>
- 2. 謝辞 KUNO 佐藤傑様 C8 lab 新村拓也様 Google 佐藤一憲様
- 3. 本日のメニュー ● 前回の復習（BPTT) ● LSTM ● GRU ● BiRNN ● 黒魔法解題 ● まとめと次回の展望
- 4. ご注意 ● TensorFlow 0.10 から RNN パッケージは tf.models.rnn から tf.nn に移動しまし た。tf.nn.rnn_cell 以下にあるファイルを 使ってください。 ● TensorFlow 0.10 moved the recurrent network operations from tf.models.rnn into the tf.nn package where they live along the other neural network operations now. Cells can now be found in tf.nn.rnn_cell.
- 5. 参考資料 – 「リカレントニューラルネットワーク」 – 「リカレントニューラルネットワークによる文法学 習」 – 人工知能事典，共立出版（印刷中）
- 6. （やや古い）リンク集 ● Olah さんのブログ，2015年の一時期ほぼ世界中の人が彼女のブログで紹介されている RNN の 仕組みを話題にしていた。http://colah.github.io/posts/2015-08-Understanding-LSTMs/ ● WildML の Python/Theano チュートリアルも定評がある。http://www.wildml.com/2015/09/recurrent- neural-networks-tutorial-part-1-introduction-to-rnns/ ● Cho さんは Nividia の記事として投稿。GRU の発案者だし，NLP,NMT の第一人者なので説得力 がある。 https://devblogs.nvidia.com/parallelforall/introduction-neural-machine-translation-with-gpus/ ● Danijar Hafner さんは TensorFlow に特化したチュートリアル https://danijar.com/introduction-to- recurrent-networks-in-tensorflow/ ● JiwonKim さんと MyungsubChoi さんが管理している GitHub 上の awesomeRNN https://github.com/kjw0612/awesome-rnn本当に awesome! ● Karpathy のブログ
- 9. ● 畳み込み演算とプーリング処理によって性能が向上 LeNet5， LeCun (1998) 畳み込み演算の定義 Wikipedia より ところが実際には画素 単位の演算なので積分 ではなく総和
- 12. 表記と基本グラフ h y x y: 出力層ニューロン h: 中間層ニューロン x: 入力層ニューロン
- 15. h y x Wx+bx Wy+by Wh+bh by:バイアス（中間から出力） bh:バイアス（再帰結合） bx:バイアス（入力から中間） Bias terms will be omitted, henceforth 以降バイアス項は省略
- 16. h0 y0 x0 h1 y1 x1 Digits subscripted indicate time t:= 0... 下付き添字は時刻を表す。 カッコで表記する流儀もある (e.g. x(t))
- 17. 脱線 離散時間(discrete time)かつ同期更新(synchronous updating)のみを考える https://deepmind.com/blog#decoupled-neural-interfaces-using-synthetic-gradients Sorry, but we won’t care about Decoupled neural interfaces Decoupled Neural Interfaces using Synthetic Gradients (arXiv:1608.05343v1 [cs.LG])
- 18. なぜ脱線？
- 19. デカルトの劇場 Cartesian Theater デカルトの劇場 wikipedia より Consciousness Explained, D. Dennet(1991) 「解明される意識」 (1997) デネット著， 山口（訳） ホムンクルス 問題の本質 的解決
- 20. 脱線おわり
- 25. h0 y0 x0 h1 y1 x1 h1 y1 x1 h2 y2 x2 h3 y3 x3 h4 y4 x4 h4 y4 x4 h5 y5 x5 teacher error Loss(t,y) Wh Wh Wh Wh Wh teacher
- 27. 完全(Full) BPTT h0 y0 x0 h1 y1 x1 h1 y1 x1 h2 y2 x2 h3 y3 x3 h4 y4 x4 h4 y4 x4 h5 y5 x5 teacher error Loss(t,y) Wh Wh Wh Wh Wh
- 30. ゲートの導入 introducing gates to control hidden state ht-1 yt-1 xt-1 h1 y1 x1 ht yt xt gate
- 31. ゲートの導入 introducing gates to control hidden state ht-1 yt-1 xt-1 h1 y1 x1 ht yt xt gate でも， なぜゲート? Why gates?
- 33. 忘却ゲートの導入 ht-1 yt-1 xt-1 h1 y1 x1 ht yt xt gate Who can control gates? 誰がどうやって ゲート制御？ Who can tell me how can I control myself?
- 34. 忘却ゲートの導入 ht yt xt h1 y1 x1 ht+1 yt+1 xt+1 gate who can control gates? 誰がどうやって ゲートを制御？ ３つ候補
- 35. 忘却ゲートの導入 ht yt xt h1 y1 x1 ht+1 yt+1 xt+1 gate who can control gates? 誰がどうやって ゲートを制御？ ３つ候補 1. ht
- 36. It’s me 忘却ゲートの導入 ht yt xt h1 y1 x1 ht+1 yt+1 xt+1 gate who can control gates? 誰がどうやって ゲートを制御？ ３つ候補 1. ht
- 37. Me, too 忘却ゲートの導入 ht yt xt h1 y1 x1 ht+1 yt+1 xt+1 gate who can control gates? 誰がどうやって ゲートを制御？ ３つ候補 1. ht 2. yt
- 38. I can, too 忘却ゲートの導入 ht yt xt h1 y1 x1 ht+1 yt+1 xt+1 gate who can control gates? 誰がどうやって ゲートを制御？ ３つ候補 1. ht 2. yt 3. xt+1
- 39. 忘却ゲートの導入 ht yt xt h1 y1 x1 ht+1 yt+1 xt+1 gate ゲート制御 1. ht 2. yt 3. xt+1 ht+1 = ht s(x) ● s(x) = (1+e-x )-1 ● x = Wf (yt + ht + xt+1)
- 41. もっと改良可能？ Can we improve more?
- 42. 入力ゲートの導入 ht yt xt ht+1 yt+1 xt+1 gate gate ht+1 = ht s(w(ht + xt+1)) ● s(x) = (1+e-x )-1 ● x = yt + ht + xt+1
- 44. 出力ゲートの導入 ht yt xt ht+1 yt+1 xt+1 gate gate gate ht+1 = ht s(w(ht + xt+1 + yt+1)) ● s(x) = (1+e-x )-1 ● x = yt + ht + xt+1
- 45. LSTM + + + + 忘却ゲート 入力ゲート ブロックへの入力 セル+ 出力ゲート ピープホール ブロックからの出力 g h 入力 再帰入力 入力 再帰入力 入力 再帰入力 入力 再帰入力 出力 再帰入力へ 1.0 g c i f y o ● 入力ゲート i= s ( ) ● 忘却ゲート f= s ( ) ● 出力ゲート o= s ( ) ● 入力全体 g = f ( ) ● セル c = f @ c + i @ g ● 出力 y=o@ f ( ) https://github.com/ShinAsakawa/rnncamp2
- 48. How does LSTM work? 1. LSTM replaces logistic or tanh hidden units with “memory cells” that can store an analog value. 2. Each memory cell has its own input and output gates that control. 3. There is a forget gate which the analog value stored in the memory cell decays. 4. For periods when the input and output gates are off and the forget gate is not causing decay, a memory cell simply holds its value over time. Le, Jaitly, & Hinton (2015)
- 49. 別モデル GRU（An alternative of the LSTM) h~h x y r: reset gate input output uupdate gate ut = s (Wu + uu ) ht = f (Wh + uh (ut @ ) rt = s (Wr + ur ht-1 ) tilde(h) = (1- rt ) ht + rt tilde(ht-1 ) yt = Wy tilde(ht )
- 50. 別モデル GRU（An alternative of the LSTM) h~h x y r: reset gate input output uupdate gate ut = σ (Wuxt + Uuht−1) . ht = ϕ(Wxt + Uh (ut ⊙ht−1)) , rt = σ (Wrxt + Urht−1) , ˜ht = (1 − rt) ht + rt ˜ht−1, yt = Wy ˜ht
- 52. グレーブス (Graves, 2013)の生成 LSTM 出力 中 間 層 入力
- 53. 深層 LSTM （Depth Gated LSTM） ht− 1 ( a ) 直 前 ( b ) 生 成 ( c ) 再 帰 ( d ) 推 論 ( e ) 全関与 ht zt xt ht− 1 ht zt xt ht− 1 ht zt xt ht− 1 ht zt xt ht− 1 ht zt xt 図 4.31 種々の LSTM 変種
- 54. Pascanu (2014) より y( t ) h( t )h( t − 1) x ( t ) y( t ) h( t )h( t − 1) x ( t ) y( t ) h( t )h( t − 1) x ( t ) ( a ) ( b ) ( c ) y( t ) h( t )h( t − 1) x ( t ) y( t ) h( t − 1) x ( t ) z( t ) z( t )h( t ) ( d ) ( e ) 図 4.27 パスカヌらの文献 108) の図 2 を改変
- 55. Pascanu (2014) より するセルどうしをつないで 2 次元格子状，3 次元格子状に配列することを提案 している。 図 4.33 はコウトニック（J.Koutonik）の時計状 LSTM である116) 。 I * xi m h m ′1h′1 m ′2 h′2 m 1h1 m 2 h2 m ′ h′ h′ 2 次元格子状 LSTM ブロック 標準の LSTM ブロック 1 次元格子状 LSTM ブロック 3 次元格子状 LSTM ブロック 図 4.32 格 子 状 LSTM 出力層
- 56. Pascanu (2014) より 出力層 入力層 隠れ層 T1 T2 Tg 図 4.33 時 計 状 LSTM
