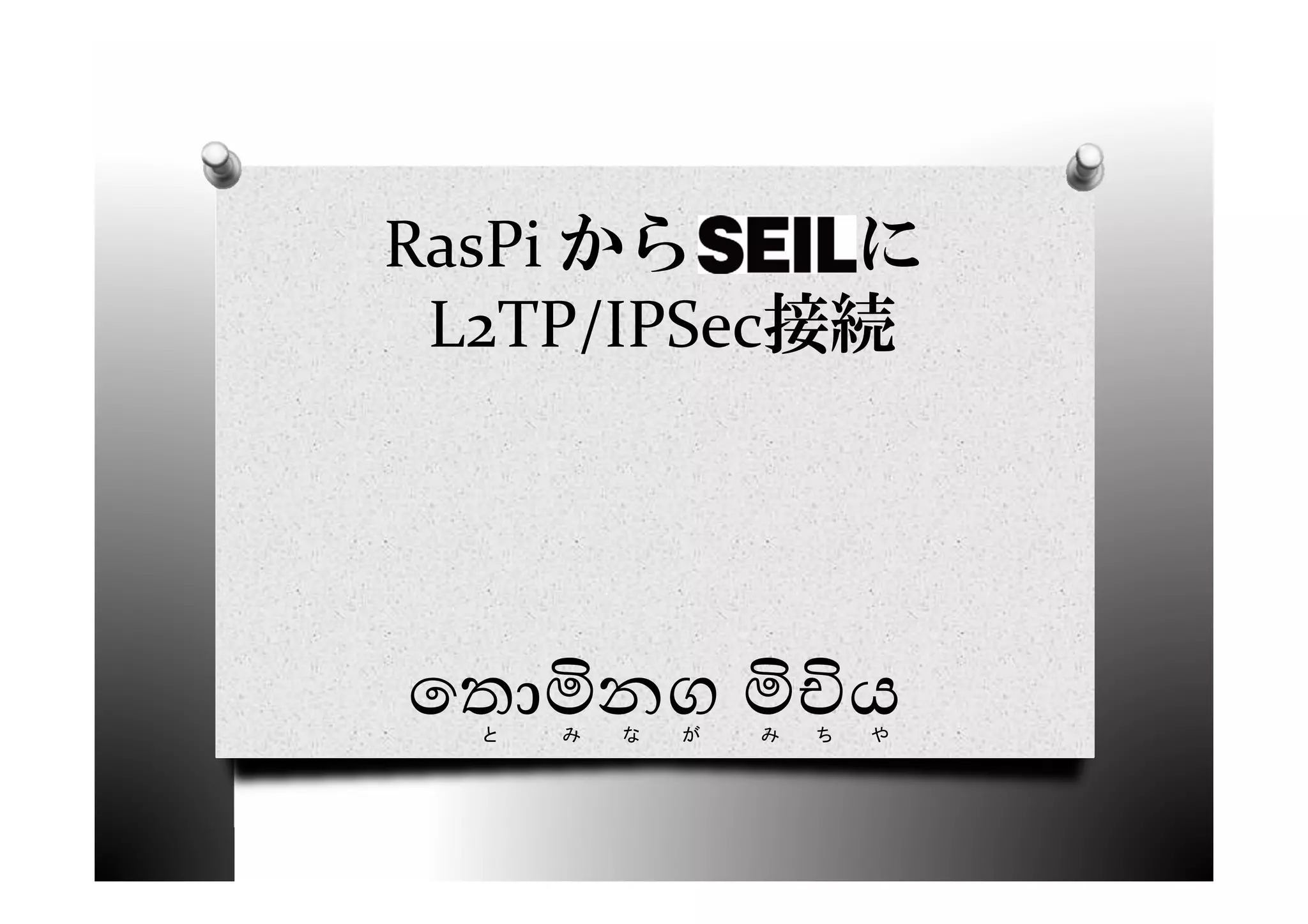

RasPiからSEILにL2TP/IPSec接続してみました。できました。

1. RasPi から SEIL に
L2TP/IPSec接続
ෙතොමිනග මිචියと み な が み ち や

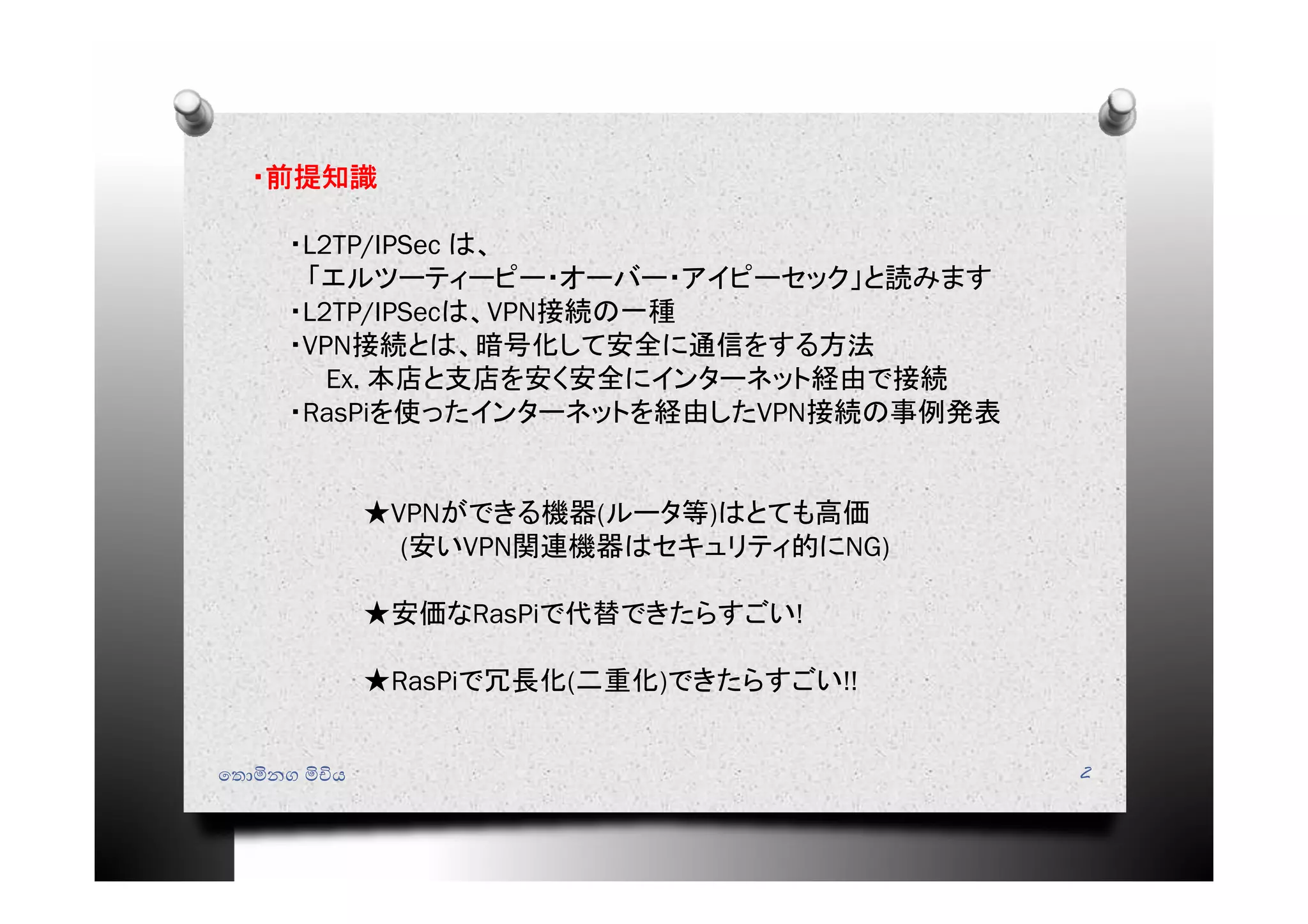

2. ෙතොමිනග මිචිය 2
・前提知識
・L2TP/IPSec は、
「エルツーティーピー・オーバー・アイピーセック」と読みます
・L2TP/IPSecは、VPN接続の一種
・VPN接続とは、暗号化して安全に通信をする方法
Ex. 本店と支店を安く安全にインターネット経由で接続
・RasPiを使ったインターネットを経由したVPN接続の事例発表
★VPNができる機器(ルータ等)はとても高価
(安いVPN関連機器はセキュリティ的にNG)
★安価なRasPiで代替できたらすごい!
★RasPiで冗長化(二重化)できたらすごい!!

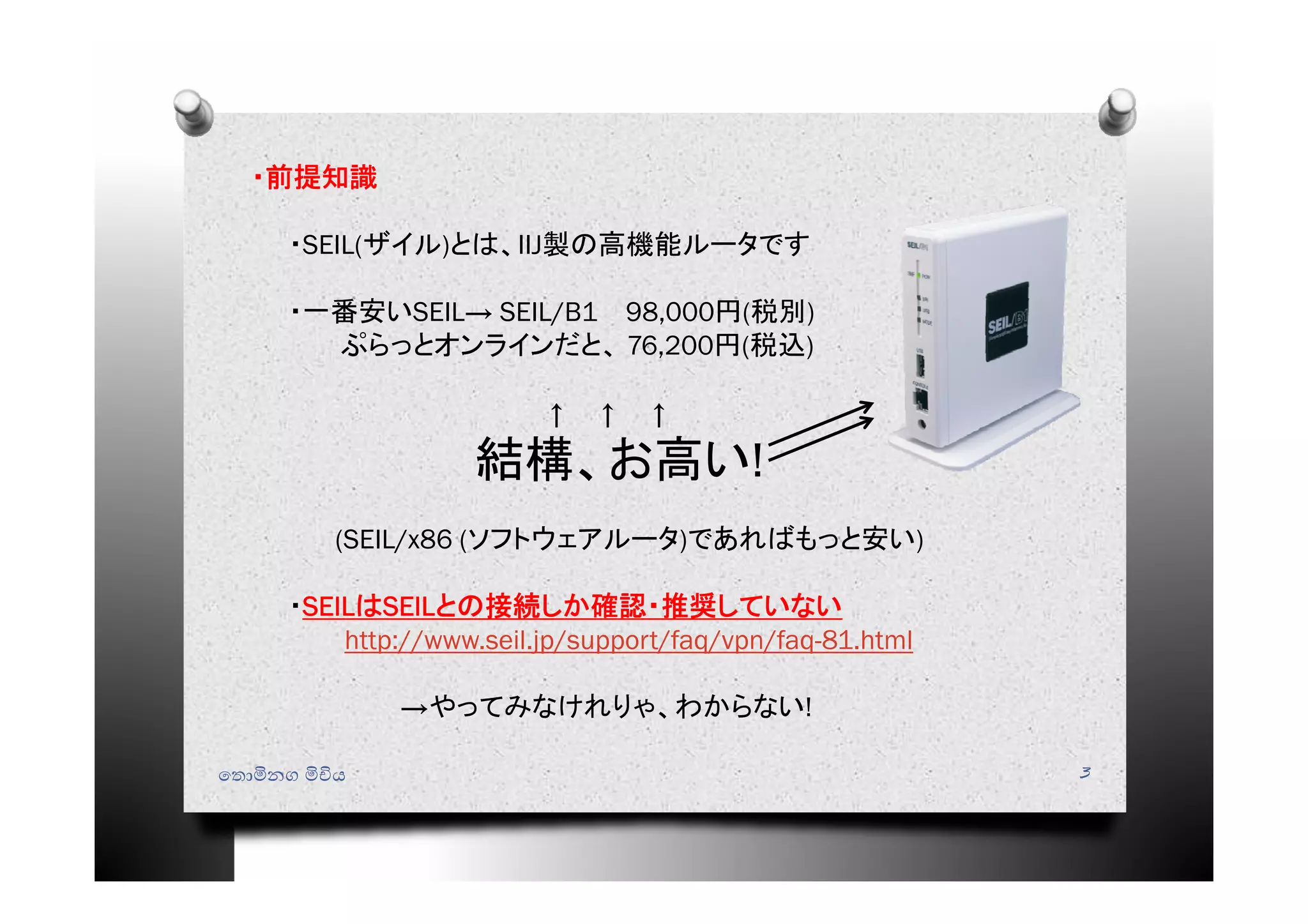

3. ෙතොමිනග මිචිය 3
・前提知識
・SEIL(ザイル)とは、IIJ製の高機能ルータです
・一番安いSEIL→ SEIL/B1 98,000円(税別)
ぷらっとオンラインだと、 76,200円(税込)
↑ ↑ ↑
結構、お高い!
(SEIL/x86 (ソフトウェアルータ)であればもっと安い)
・SEILはSEILとの接続しか確認・推奨していない
http://www.seil.jp/support/faq/vpn/faq-81.html
→やってみなけれりゃ、わからない!

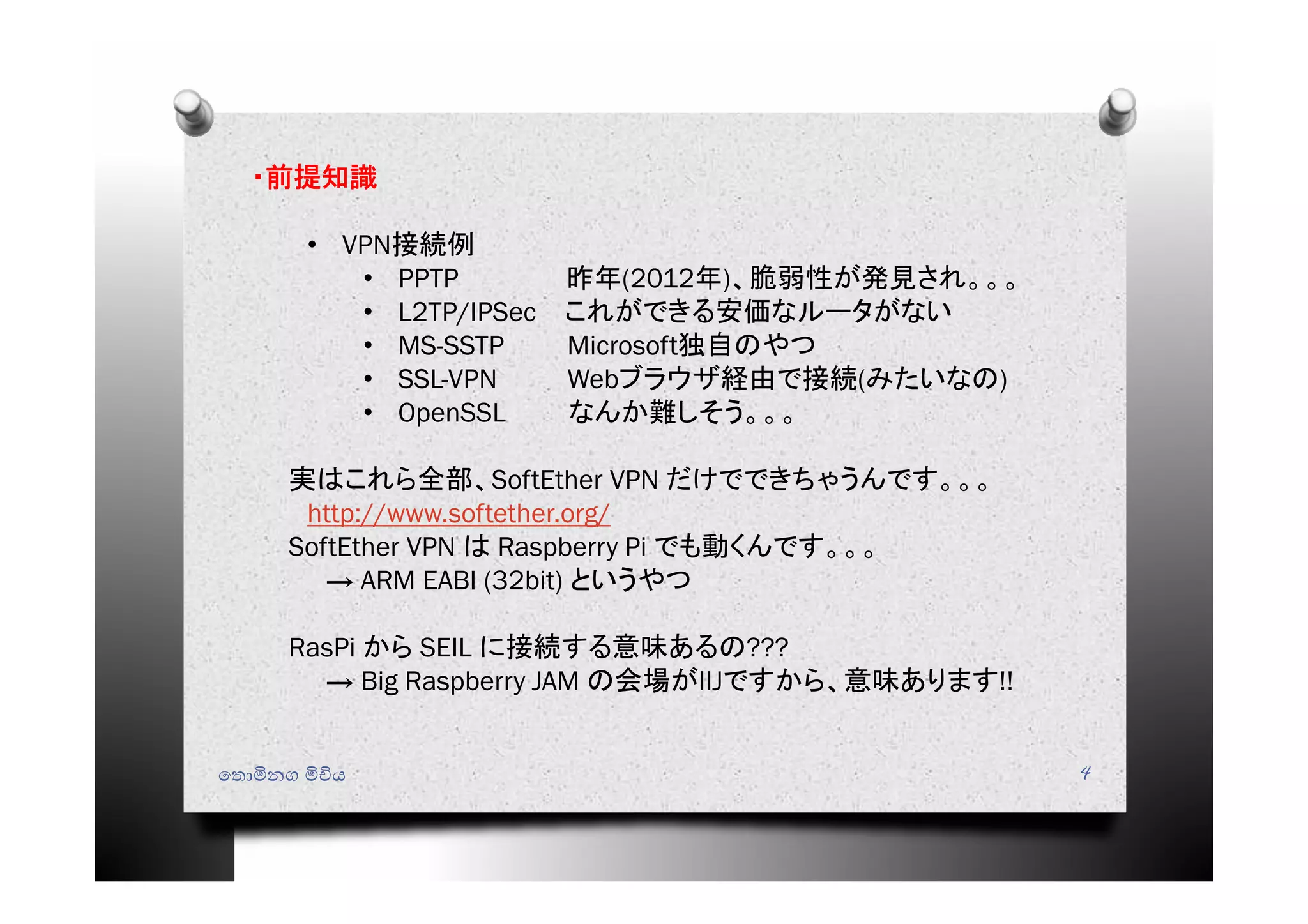

4. ෙතොමිනග මිචිය 4
・前提知識
• VPN接続例
• PPTP 昨年(2012年)、脆弱性が発見され。。。
• L2TP/IPSec これができる安価なルータがない
• MS-SSTP Microsoft独自のやつ
• SSL-VPN Webブラウザ経由で接続(みたいなの)
• OpenSSL なんか難しそう。。。
実はこれら全部、SoftEther VPN だけでできちゃうんです。。。
http://www.softether.org/
SoftEther VPN は Raspberry Pi でも動くんです。。。
→ ARM EABI (32bit) というやつ
RasPi から SEIL に接続する意味あるの???
→ Big Raspberry JAM の会場がIIJですから、意味あります!!

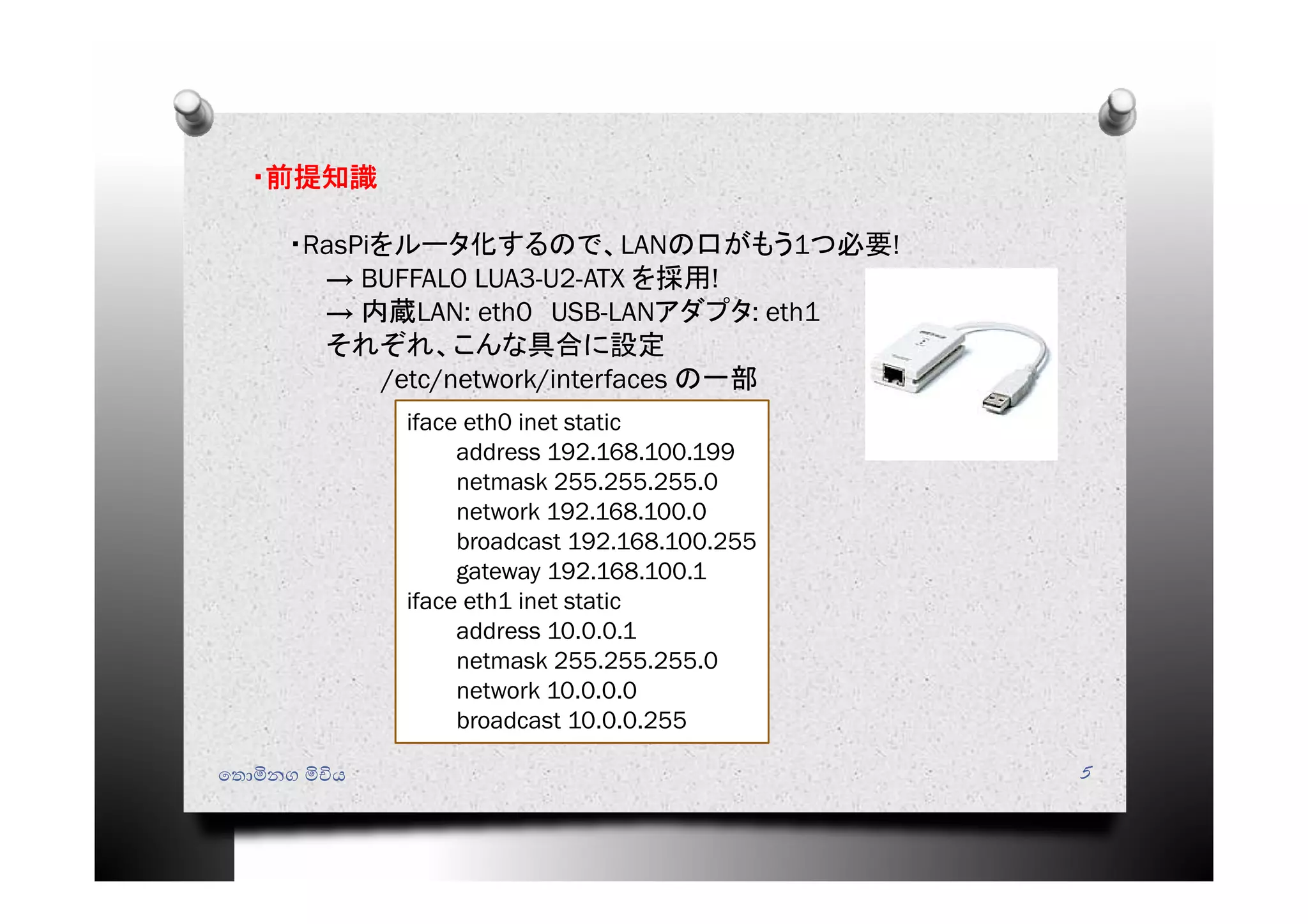

5. ෙතොමිනග මිචිය 5
・前提知識
・RasPiをルータ化するので、LANの口がもう1つ必要!
→ BUFFALO LUA3-U2-ATX を採用!
→ 内蔵LAN: eth0 USB-LANアダプタ: eth1
それぞれ、こんな具合に設定
/etc/network/interfaces の一部
iface eth0 inet static
address 192.168.100.199
netmask 255.255.255.0
network 192.168.100.0
broadcast 192.168.100.255
gateway 192.168.100.1
iface eth1 inet static
address 10.0.0.1
netmask 255.255.255.0
network 10.0.0.0
broadcast 10.0.0.255

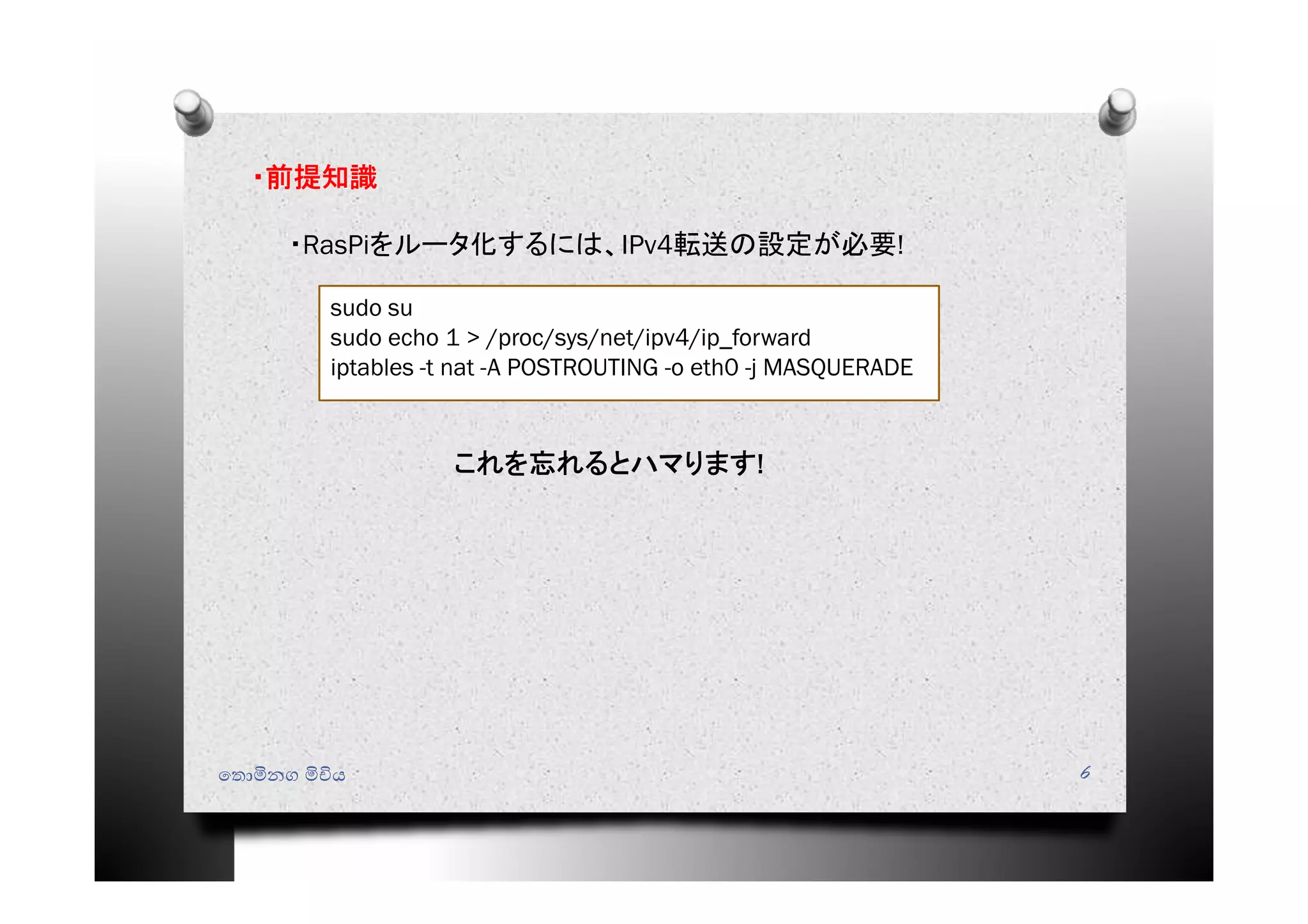

6. ෙතොමිනග මිචිය 6
・前提知識
・RasPiをルータ化するには、IPv4転送の設定が必要!
sudo su
sudo echo 1 > /proc/sys/net/ipv4/ip_forward
iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE
これを忘れるとハマります!

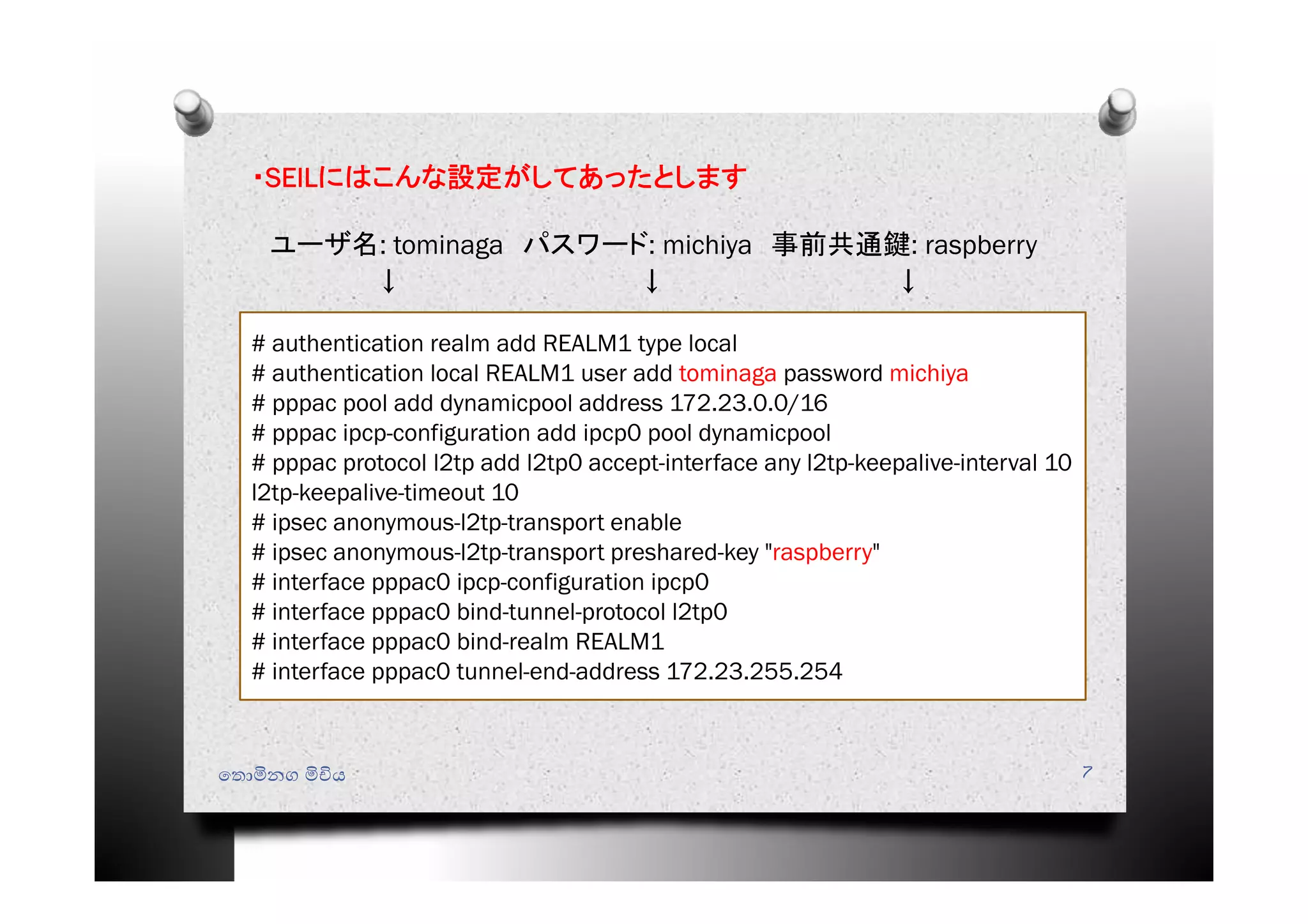

7. ・SEILにはこんな設定がしてあったとします
ユーザ名: tominaga パスワード: michiya 事前共通鍵: raspberry
↓ ↓ ↓
# authentication realm add REALM1 type local
# authentication local REALM1 user add tominaga password michiya
# pppac pool add dynamicpool address 172.23.0.0/16
# pppac ipcp-configuration add ipcp0 pool dynamicpool
# pppac protocol l2tp add l2tp0 accept-interface any l2tp-keepalive-interval 10
l2tp-keepalive-timeout 10
# ipsec anonymous-l2tp-transport enable
# ipsec anonymous-l2tp-transport preshared-key "raspberry"
# interface pppac0 ipcp-configuration ipcp0
# interface pppac0 bind-tunnel-protocol l2tp0
# interface pppac0 bind-realm REALM1
# interface pppac0 tunnel-end-address 172.23.255.254
ෙතොමිනග මිචිය 7

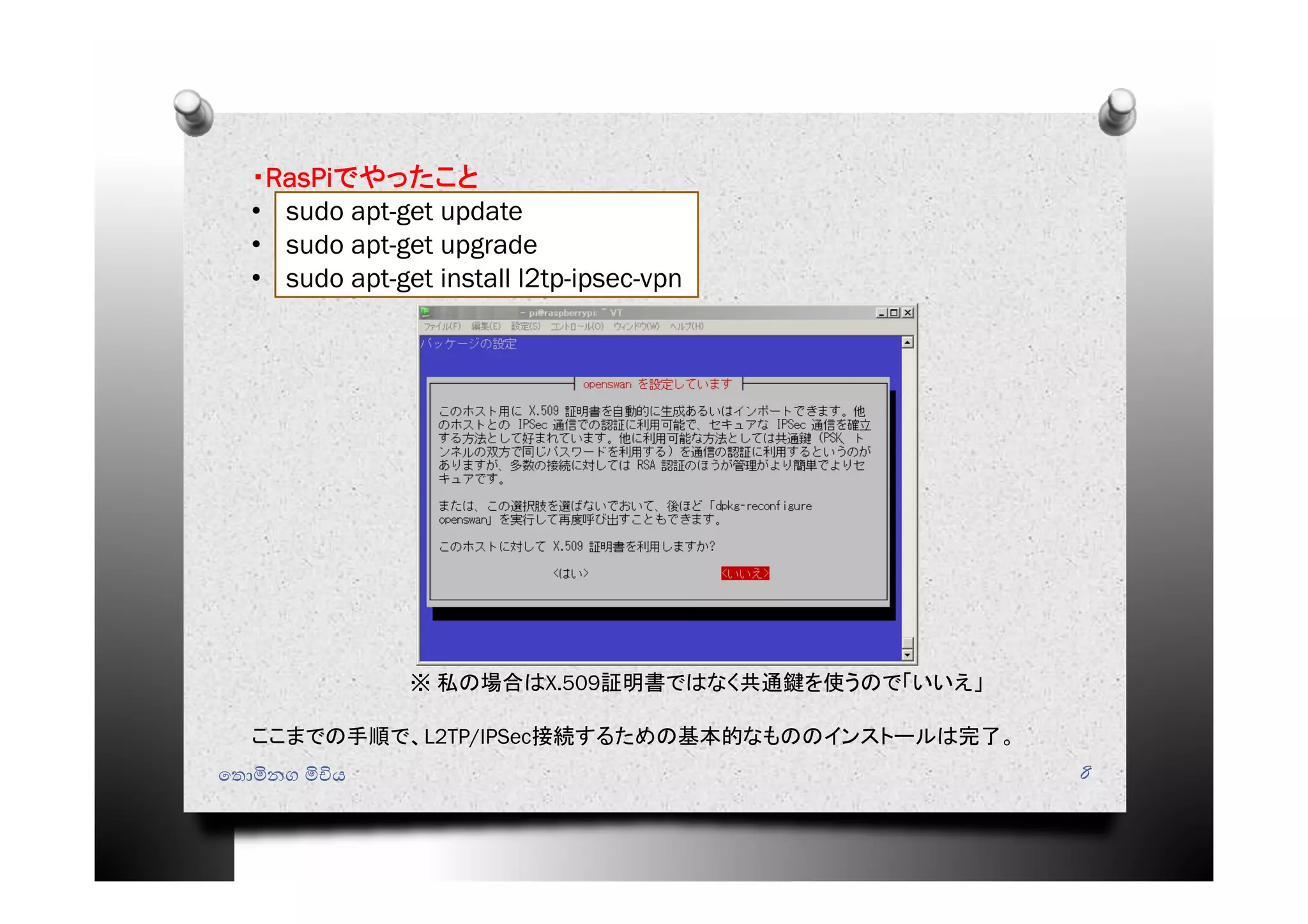

8. ෙතොමිනග මිචිය 8
・RasPiでやったこと
• sudo apt-get update
• sudo apt-get upgrade
• sudo apt-get install l2tp-ipsec-vpn
※ 私の場合はX.509証明書ではなく共通鍵を使うので「いいえ」
ここまでの手順で、L2TP/IPSec接続するための基本的なもののインストールは完了。

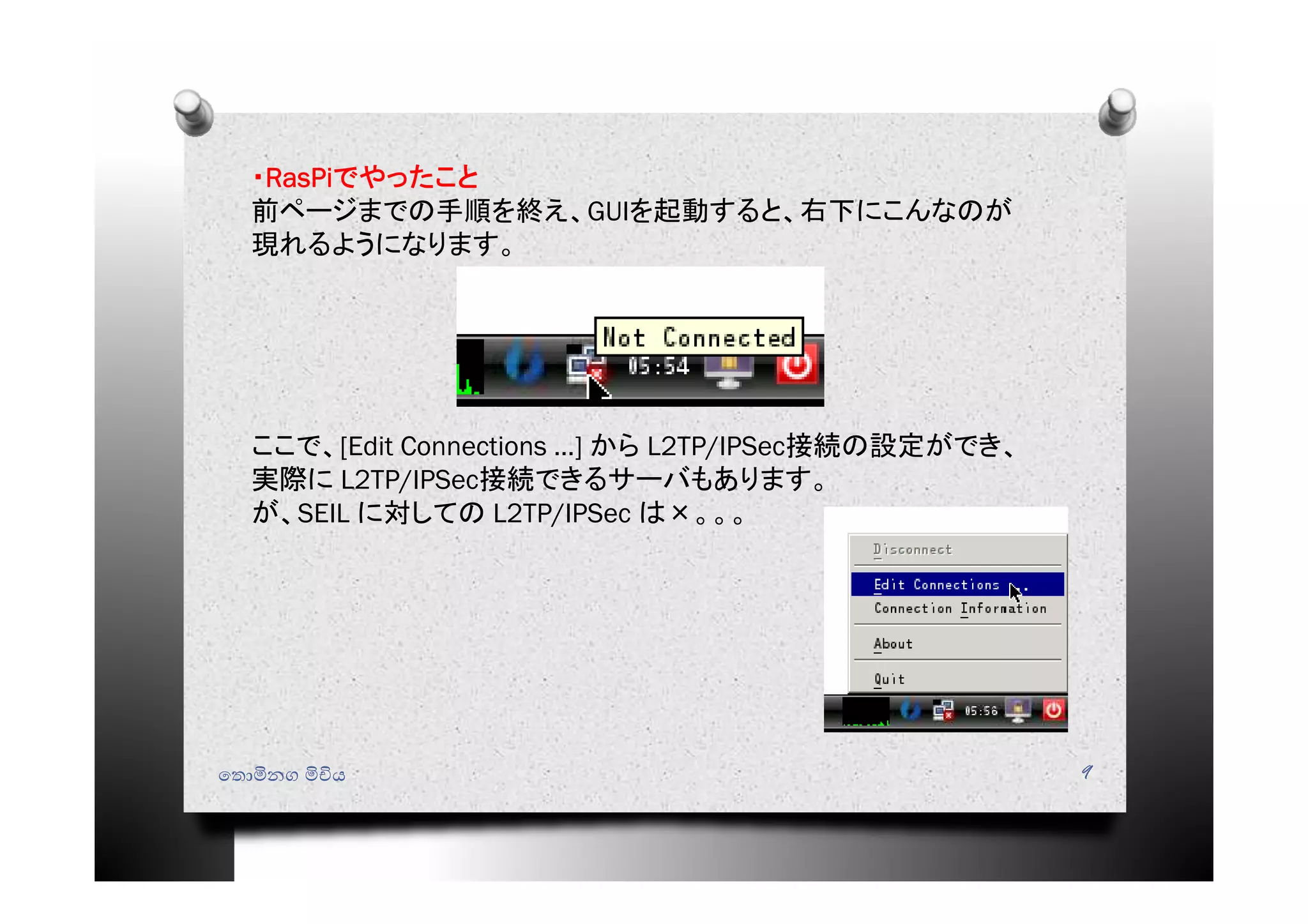

9. ෙතොමිනග මිචිය 9
・RasPiでやったこと
前ページまでの手順を終え、GUIを起動すると、右下にこんなのが
現れるようになります。
ここで、[Edit Connections …] から L2TP/IPSec接続の設定ができ、
実際に L2TP/IPSec接続できるサーバもあります。
が、SEIL に対しての L2TP/IPSec は×。。。

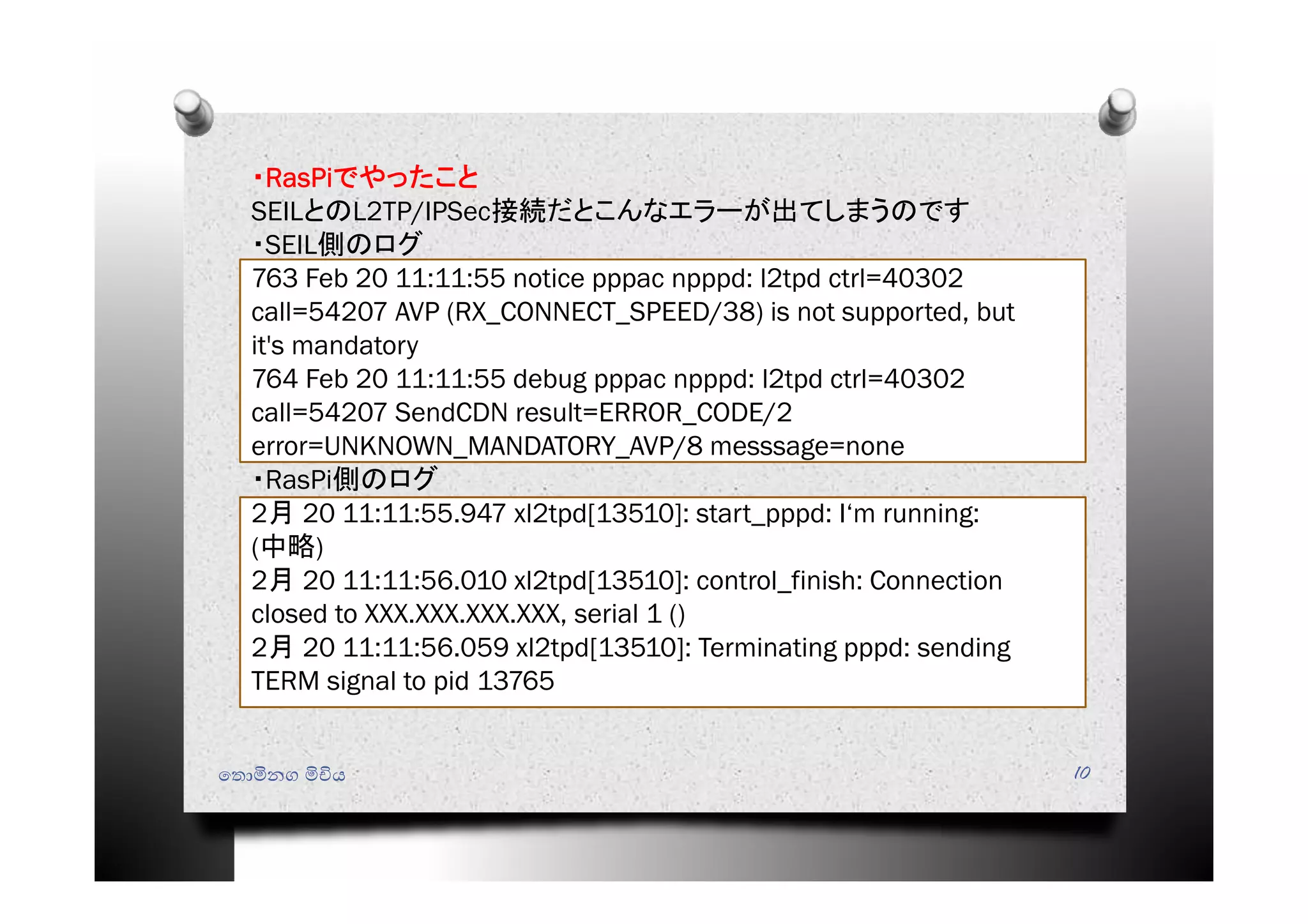

10. ෙතොමිනග මිචිය 10
・RasPiでやったこと
SEILとのL2TP/IPSec接続だとこんなエラーが出てしまうのです
・SEIL側のログ
763 Feb 20 11:11:55 notice pppac npppd: l2tpd ctrl=40302
call=54207 AVP (RX_CONNECT_SPEED/38) is not supported, but
it's mandatory
764 Feb 20 11:11:55 debug pppac npppd: l2tpd ctrl=40302
call=54207 SendCDN result=ERROR_CODE/2
error=UNKNOWN_MANDATORY_AVP/8 messsage=none
・RasPi側のログ
2月 20 11:11:55.947 xl2tpd[13510]: start_pppd: I‘m running:
(中略)
2月 20 11:11:56.010 xl2tpd[13510]: control_finish: Connection
closed to XXX.XXX.XXX.XXX, serial 1 ()
2月 20 11:11:56.059 xl2tpd[13510]: Terminating pppd: sending
TERM signal to pid 13765

11. ෙතොමිනග මිචිය 11
・RasPiでやったこと
・xl2tpd-1.3.1でのエラー
・ AVPが必須となっているからエラー
・調べてみたら、2012年7月にパッチが出ていた模様!
・githubから最新版をダウンロード
wget https://github.com/xelerance/xl2tpd/archive/master.zip
・解凍して必要なものを入手してmakeして使えるようにする
unzip master.zip
cd xl2tpd-master
sudo apt-get install libpcap-dev
sudo make
sudo make install
sudo mv /usr/local/sbin/xl2tpd /usr/sbin
・VPN接続時のuser/passwordを設定
/etc/ppp/<VPN_Connection_name>.options.xl2tpd に追記
name “VPN-NAME”
password “VPN-PASSWORD”

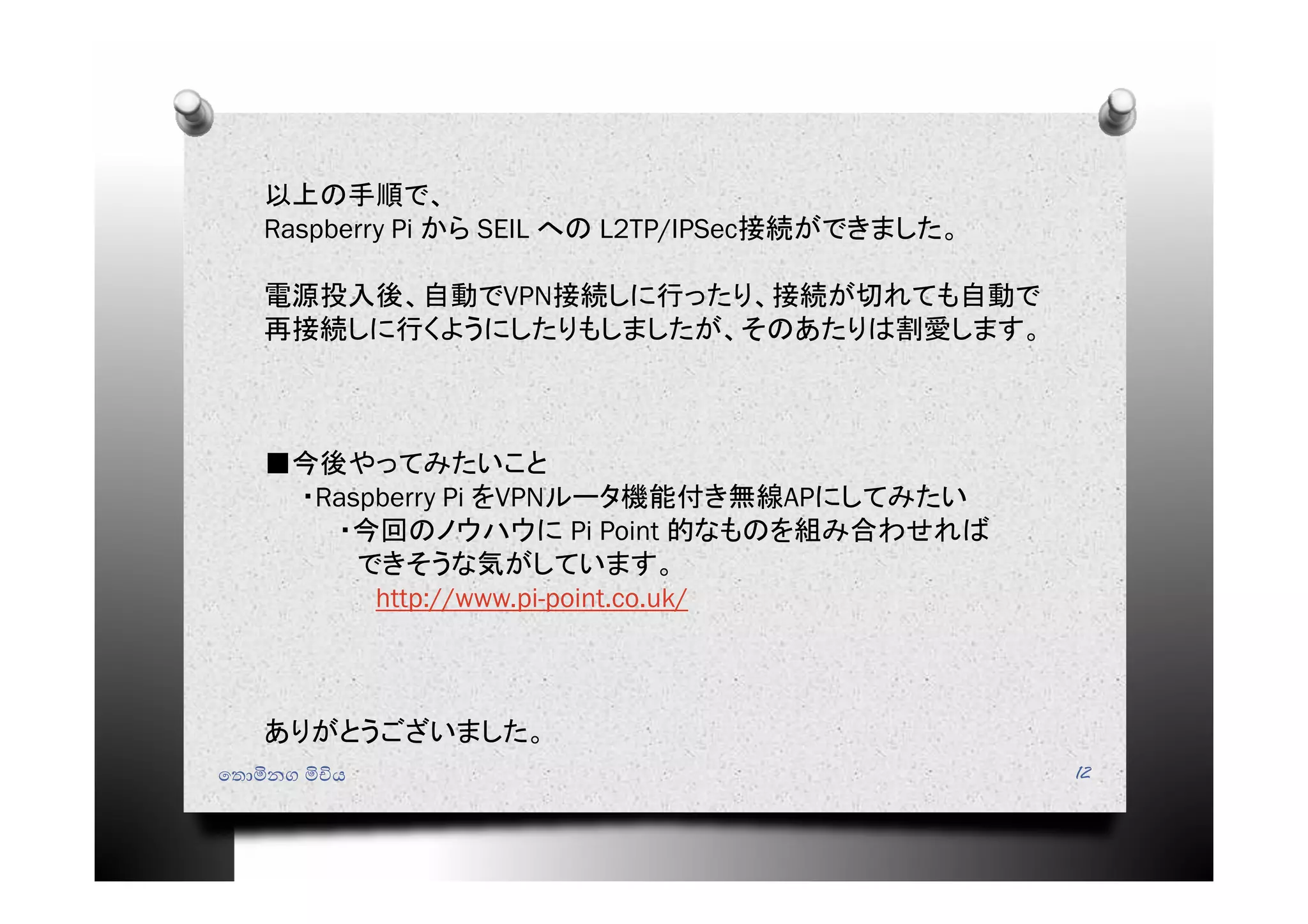

12. ෙතොමිනග මිචිය 12
以上の手順で、
Raspberry Pi から SEIL への L2TP/IPSec接続ができました。
電源投入後、自動でVPN接続しに行ったり、接続が切れても自動で
再接続しに行くようにしたりもしましたが、そのあたりは割愛します。
■今後やってみたいこと
・Raspberry Pi をVPNルータ機能付き無線APにしてみたい
・今回のノウハウに Pi Point 的なものを組み合わせれば
できそうな気がしています。
http://www.pi-point.co.uk/
ありがとうございました。
