![/etc/init.d/ipsec 修正
[IPsec Basics]https://wiki.openwrt.org/doc/howto/vpn.ipsec.basics
から
#/etc/init.d/ipsec
をコピペして実⾏すると下記の表⽰を出してエラーになる。
# /etc/init.d/ipsec start
kmod-crypto-aes missing echo install with "opkg install kmod-crypto-aes --nodeps"
# opkg install kmod-crypto-aes --nodeps
を実⾏してもkmod-crypt-aes がインストールされない。
Copyright2016 Takashi Umeno](https://image.slidesharecdn.com/openwrtipsec-160103143634/85/OpenWrt-IPsec-19-320.jpg)
![/etc/init.d/ipsec 修正
• [Changeset 46483]https://dev.openwrt.org/changeset/46483
によるとaesはモジュールではなく、kernel内部に統合されたので、
/etc/init.d/ipsec は下記修正することで動作するようになった。
※要はaesのモジュールのインストール有無を調べないようにした。
--- ipsec.old2015-12-0622:44:58.777630000+0900
+++ ipsec 2015-12-06 22:43:32.149651000 +0900
@@ -194,7 +194,7@@
exit
fi
- for f in aes authenc cbc hmac md5 sha1; do
+ for f in authenc cbc hmac md5sha1;do
if [ `opkg list kmod-crypto-$f | wc -l` -eq 0 ]; then
echo kmod-crypto-$f missing
echo installwith "opkg installkmod-crypto-$f --nodeps"
Copyright2016 Takashi Umeno](https://image.slidesharecdn.com/openwrtipsec-160103143634/85/OpenWrt-IPsec-20-320.jpg)
![/etc/config/ipsec の例に誤記載
• [Strongswan IPsec Configuration]https://wiki.openwrt.org/doc/uci/ipsec
の
Example 1 taken from the IPSec site to site howto. には、
config 'remote' 'acmeʼ
option 'enabled' '1ʼ
option 'gateway' '7.7.7.7ʼ
option 'authentication_method' 'pskʼ
option 'pre_shared_key' 'yourpasswordhereʼ
list 'p1_proposal' 'pre_g2_aes_sha1ʼ
list 'sainfo' 'acme_dmzʼ
list 'sainfo' 'acme_lanʼ
と記載されている。
Copyright2016 Takashi Umeno](https://image.slidesharecdn.com/openwrtipsec-160103143634/85/OpenWrt-IPsec-21-320.jpg)
![IPsecの状態確認
• OpenWrt 15.05 R1 や OpenWrt 15.05 R2 で ipsec status や ipsec statusall を実⾏する事で
動作確認できる。
192.168.101.0/24 と 192.168.102.0/24 間で正常にIPsecのトンネルが作成されている状態で
OpenWrt 15.05 R1 で ipsec status の実⾏結果を下記に⽰す。
root@OpenWrt:~# ipsec status
Security Associations (1 up, 0 connecting):
r2-r2_lan[21]:ESTABLISHED 2 hours ago, 192.168.2.11[192.168.2.11]...192.168.2.12[192.168.2.12]
r2-r2_lan{72}:INSTALLED, TUNNEL, reqid 1, ESP SPIs:c5b15128_i c18bf6e2_o
r2-r2_lan{72}:192.168.101.0/24 === 192.168.102.0/24
root@OpenWrt:~#
• また、PC1(192.168.101.102/24) から PC2 (192.168.102.247/24)にpingが到達し、かつ、
192.168.2.0のセグメントでICMPパケットが⾒当たらない事を確認する事でIPsecトンネルが
正常に動作している事を確認できる。
• ICMPパケットの有無をパケットキャプチャで確認する場合はOpenWrt 15.05 R1や OpenWrt
15.05 R2 以外のVMを別途作成して192.168.2.0/24のセグメントをキャプチャすること。
Copyright2016 Takashi Umeno](https://image.slidesharecdn.com/openwrtipsec-160103143634/85/OpenWrt-IPsec-25-320.jpg)
![補⾜ luci (web設定)
OpenWrtのweb serverに接続した際にブラウザに下記が表⽰され設定などが⾏えない場合
がある。
/usr/lib/lua/luci/dispatcher.lua:255: No valid theme found
stack traceback:
[C]: in function 'assertʼ
/usr/lib/lua/luci/dispatcher.lua:255: in function 'dispatchʼ
/usr/lib/lua/luci/dispatcher.lua:168: in function </usr/lib/lua/luci/dispatcher.lua:167>
[ #16775 closed defect (fixed) ]https://dev.openwrt.org/ticket/16775
に従って
# opkg remove luci
# opkg remove luci-theme-bootstrap
# opkg install luci
を実⾏したら正常にWebブラウザ表⽰されるようになった。
Copyright2016 Takashi Umeno](https://image.slidesharecdn.com/openwrtipsec-160103143634/85/OpenWrt-IPsec-26-320.jpg)
![[Cloud OnAir] Cloud Run & Firestore で、実践アジャイル開発 2020年6月25日 放送](https://cdn.slidesharecdn.com/ss_thumbnails/0625-200625094921-thumbnail.jpg?width=640&height=640&fit=bounds)
OpenWrtによるサイト間IPsec接続
- 1. OpenWrt によるサイト間 IPsec接続 2016/1/6 修正 梅野崇 Copyright2016 Takashi Umeno

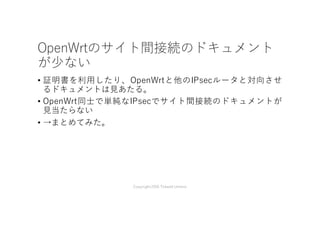

- 2. OpenWrtのサイト間接続のドキュメント が少ない • 証明書を利⽤したり、OpenWrtと他のIPsecルータと対向させ るドキュメントは⾒あたる。 • OpenWrt同⼠で単純なIPsecでサイト間接続のドキュメントが ⾒当たらない •→まとめてみた。 Copyright2016 Takashi Umeno

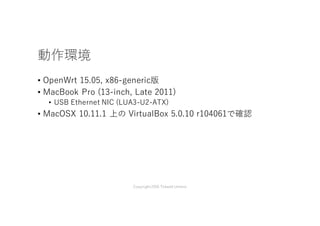

- 3. 動作環境 • OpenWrt 15.05,x86-generic版 • MacBook Pro (13-inch, Late 2011) • USB Ethernet NIC (LUA3-U2-ATX) • MacOSX 10.11.1 上の VirtualBox 5.0.10 r104061で確認 Copyright2016 Takashi Umeno

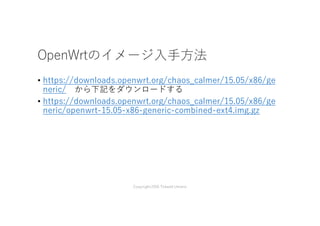

- 4. OpenWrtのイメージ⼊⼿⽅法 • https://downloads.openwrt.org/chaos_calmer/15.05/x86/ge neric/ から下記をダウンロードする •https://downloads.openwrt.org/chaos_calmer/15.05/x86/ge neric/openwrt-15.05-x86-generic-combined-ext4.img.gz Copyright2016 Takashi Umeno
- 5. VirtualBoxで扱う形式に変換 % VBoxManage convertfromraw--format VDI openwrt-15.05-x86-generic-combined-ext4.img openwrt-BB-15.05-x86.1.vdi % VBoxManage convertfromraw --format VDI openwrt-15.05-x86-generic-combined-ext4.img openwrt-BB-15.05-x86.2.vdi 同⼀のVirtualBox 上で使⽤するのでVBoxManageは2回実⾏して、openwrt-BB-15.05-x86.1.vdiと openwrt-BB-15.05-x86.2.vdi を作成する事。 % cp -p openwrt-BB-15.05-x86.1.vdi openwrt-BB-15.05-x86.2.vdi としても openwrt-BB-15.05-x86.1.vdi を使⽤している環境で openwrt-BB-15.05-x86.2.vdiを使⽤す ることはできない。 Copyright2016 Takashi Umeno

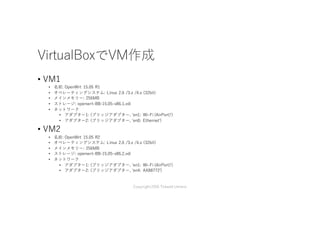

- 6. VirtualBoxでVM作成 • VM1 • 名前:OpenWrt 15.05 R1 • オペレーティングシステム: Linux 2.6 /3.x /4.x (32bit) • メインメモリー: 256MB • ストレージ: openwrt-BB-15.05-x86.1.vdi • ネットワーク • アダプター1: (ブリッジアダプター, 'en1: Wi-Fi (AirPort)') • アダプター2: (ブリッジアダプター, 'en0: Ethernet') • VM2 • 名前: OpenWrt 15.05 R2 • オペレーティングシステム: Linux 2.6 /3.x /4.x (32bit) • メインメモリー: 256MB • ストレージ: openwrt-BB-15.05-x86.2.vdi • ネットワーク • アダプター1: (ブリッジアダプター, 'en1: Wi-Fi (AirPort)') • アダプター2: (ブリッジアダプター, 'en4: AX88772') Copyright2016 Takashi Umeno

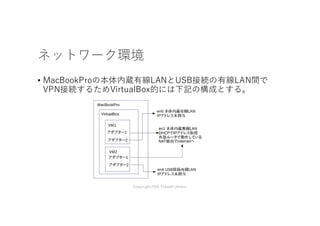

- 7.

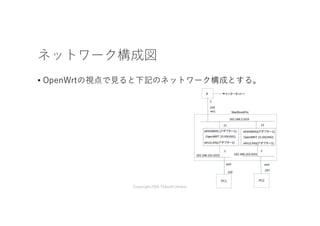

- 8.

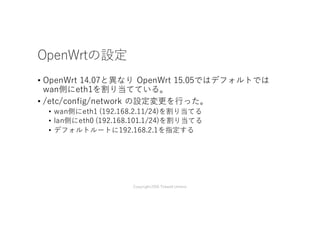

- 9. OpenWrt 15.05 R1の設定 •OpenWrt 14.07と異なり OpenWrt 15.05ではデフォルトでは wan側にeth1を割り当てている。 • /etc/config/network の設定変更を⾏った。 • wan側にeth0 (192.168.2.11/24)を割り当てる • lan側にeth1 (192.168.101.1/24)を割り当てる • デフォルトルートに192.168.2.1を指定する Copyright2016 Takashi Umeno

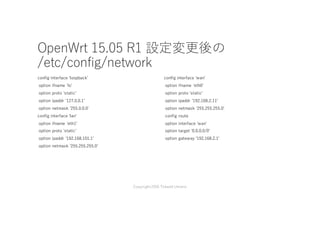

- 10. OpenWrt 15.05 R1設定変更後の /etc/config/network config interface 'loopbackʼ option ifname 'loʼ option proto 'staticʼ option ipaddr '127.0.0.1ʼ option netmask '255.0.0.0' config interface 'lanʼ option ifname 'eth1ʼ option proto 'staticʼ option ipaddr '192.168.101.1ʼ option netmask '255.255.255.0ʼ config interface 'wanʼ option ifname 'eth0ʼ option proto 'staticʼ option ipaddr '192.168.2.11ʼ option netmask '255.255.255.0ʼ config route option interface 'wanʼ option target '0.0.0.0/0ʼ option gateway '192.168.2.1' Copyright2016 Takashi Umeno

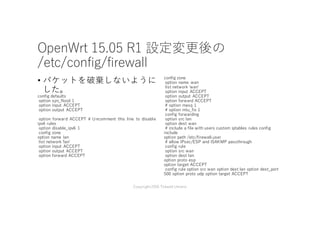

- 11. OpenWrt 15.05 R1設定変更後の /etc/config/firewall • パケットを破棄しないように した。 config defaults option syn_flood 1 option input ACCEPT option output ACCEPT option forward ACCEPT # Uncomment this line to disable ipv6 rules option disable_ipv6 1 config zone option name lan list network 'lanʼ option input ACCEPT option output ACCEPT option forward ACCEPT config zone option name wan list network 'wanʼ option input ACCEPT option output ACCEPT option forward ACCEPT # option masq 1 # option mtu_fix 1 config forwarding option src lan option dest wan # include a file with users custom iptables rules config include option path /etc/firewall.user # allow IPsec/ESP and ISAKMP passthrough config rule option src wan option dest lan option proto esp option target ACCEPT config rule option src wan option dest lan option dest_port 500 option proto udp option target ACCEPT Copyright2016 Takashi Umeno

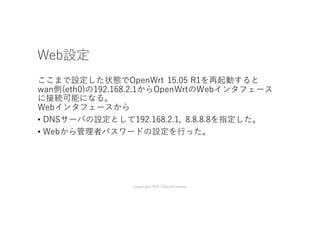

- 12. Web設定 ここまで設定した状態でOpenWrt 15.05 R1を再起動すると wan側(eth0)の192.168.2.1からOpenWrtのWebインタフェース に接続可能になる。 Webインタフェースから •DNSサーバの設定として192.168.2.1, 8.8.8.8を指定した。 • Webから管理者パスワードの設定を⾏った。 Copyright2016 Takashi Umeno

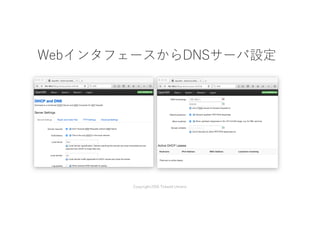

- 13.

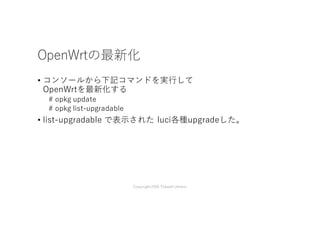

- 14. OpenWrtの最新化 • コンソールから下記コマンドを実⾏して OpenWrtを最新化する # opkgupdate # opkg list-upgradable • list-upgradable で表⽰された luci各種upgradeした。 Copyright2016 Takashi Umeno

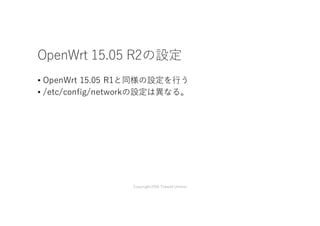

- 15. OpenWrt 15.05 R2の設定 •OpenWrt 15.05 R1と同様の設定を⾏う • /etc/config/networkの設定は異なる。 Copyright2016 Takashi Umeno
- 16. OpenWrt 15.05 R2設定変更後の /etc/config/network config interface 'loopbackʼ option ifname 'loʼ option proto 'staticʼ option ipaddr '127.0.0.1ʼ option netmask '255.0.0.0' config interface 'lanʼ option ifname 'eth1ʼ option proto 'staticʼ option ipaddr '192.168.102.1ʼ option netmask '255.255.255.0ʼ config interface 'wanʼ option ifname 'eth0ʼ option proto 'staticʼ option ipaddr '192.168.2.12ʼ option netmask '255.255.255.0ʼ config route option interface 'wanʼ option target '0.0.0.0/0ʼ option gateway '192.168.2.1' Copyright2016 Takashi Umeno

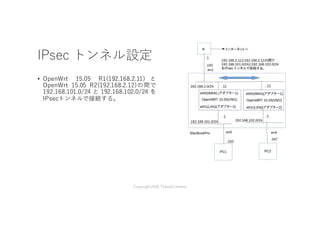

- 17. IPsec トンネル設定 • OpenWrt15.05 R1(192.168.2.11) と OpenWrt 15.05 R2(192.168.2.12)の間で 192.168.101.0/24 と 192.168.102.0/24 を IPsecトンネルで接続する。 Copyright2016 Takashi Umeno

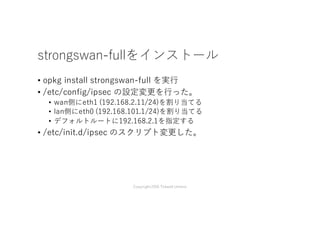

- 18. strongswan-fullをインストール • opkg installstrongswan-full を実⾏ • /etc/config/ipsec の設定変更を⾏った。 • R1 (192.168.101.0/24)とR2(192.168.102.0/24)の間でトンネルを掘る • R1でトンネルの送信先のIPアドレスは192.168.2.12 (R2のWANのIPア ドレス) • R2のトンネルの送信先のIPアドレスは192.168.2.11 (R1のWANのIPア ドレス) • 事前共有鍵は”yourpasswordhere” • /etc/init.d/ipsec のスクリプト変更した。 Copyright2016 Takashi Umeno

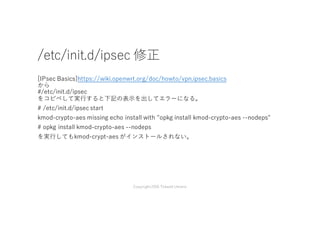

- 19. /etc/init.d/ipsec 修正 [IPsec Basics]https://wiki.openwrt.org/doc/howto/vpn.ipsec.basics から #/etc/init.d/ipsec をコピペして実⾏すると下記の表⽰を出してエラーになる。 #/etc/init.d/ipsec start kmod-crypto-aes missing echo install with "opkg install kmod-crypto-aes --nodeps" # opkg install kmod-crypto-aes --nodeps を実⾏してもkmod-crypt-aes がインストールされない。 Copyright2016 Takashi Umeno

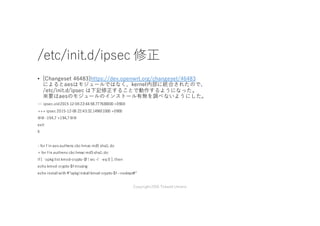

- 20. /etc/init.d/ipsec 修正 • [Changeset46483]https://dev.openwrt.org/changeset/46483 によるとaesはモジュールではなく、kernel内部に統合されたので、 /etc/init.d/ipsec は下記修正することで動作するようになった。 ※要はaesのモジュールのインストール有無を調べないようにした。 --- ipsec.old2015-12-0622:44:58.777630000+0900 +++ ipsec 2015-12-06 22:43:32.149651000 +0900 @@ -194,7 +194,7@@ exit fi - for f in aes authenc cbc hmac md5 sha1; do + for f in authenc cbc hmac md5sha1;do if [ `opkg list kmod-crypto-$f | wc -l` -eq 0 ]; then echo kmod-crypto-$f missing echo installwith "opkg installkmod-crypto-$f --nodeps" Copyright2016 Takashi Umeno
- 21. /etc/config/ipsec の例に誤記載 • [StrongswanIPsec Configuration]https://wiki.openwrt.org/doc/uci/ipsec の Example 1 taken from the IPSec site to site howto. には、 config 'remote' 'acmeʼ option 'enabled' '1ʼ option 'gateway' '7.7.7.7ʼ option 'authentication_method' 'pskʼ option 'pre_shared_key' 'yourpasswordhereʼ list 'p1_proposal' 'pre_g2_aes_sha1ʼ list 'sainfo' 'acme_dmzʼ list 'sainfo' 'acme_lanʼ と記載されている。 Copyright2016 Takashi Umeno
- 22. /etc/config/ipsec の例に誤記載 list 'sainfo''acme_dmz' list ʼsainfo' 'acme_lanʼ の記載は誤り list 'tunnel' 'acme_dmz' list 'tunnel' 'acme_lan' の様に'sainfo'ではなく'tunnel'を記載すること。 Copyright2016 Takashi Umeno
- 23. OpenWrt 15.05 R1設 定 変 更 後 の /etc/config/ipsec config 'ipsecʼ option 'zone' 'vpnʼ config 'remote' 'r2ʼ option 'enabled' '1ʼ option 'gateway' '192.168.2.12ʼ option 'authentication_method' 'pskʼ option 'pre_shared_key' 'yourpasswordhere' list 'p1_proposal' 'pre_g2_aes_sha1' list 'tunnel' 'r2_lanʼ config 'p1_proposal' 'pre_g2_aes_sha1ʼ option 'encryption_algorithm' 'aes128ʼ option 'hash_algorithm' 'sha1ʼ option 'dh_group' 'modp1024' config 'tunnel' 'r2_lanʼ option 'local_subnet' '192.168.101.0/24ʼ option 'remote_subnet' '192.168.102.0/24ʼ option 'p2_proposal' 'g2_aes_sha1ʼ config 'p2_proposal' 'g2_aes_sha1ʼ option 'pfs_group' 'modp1024ʼ option 'encryption_algorithm' 'aes 128ʼ option 'authentication_algorithm' 'sha1' Copyright2016 Takashi Umeno

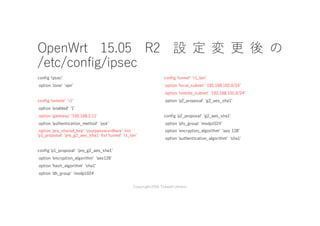

- 24. OpenWrt 15.05 R2設 定 変 更 後 の /etc/config/ipsec config 'ipsecʼ option 'zone' 'vpnʼ config 'remote' 'r1ʼ option 'enabled' '1ʼ option 'gateway' '192.168.2.11ʼ option 'authentication_method' 'pskʼ option 'pre_shared_key' 'yourpasswordhere' list 'p1_proposal' 'pre_g2_aes_sha1' list 'tunnel' 'r1_lanʼ config 'p1_proposal' 'pre_g2_aes_sha1ʼ option 'encryption_algorithm' 'aes128ʼ option 'hash_algorithm' 'sha1ʼ option 'dh_group' 'modp1024' config 'tunnel' 'r1_lanʼ option 'local_subnet' '192.168.102.0/24ʼ option 'remote_subnet' '192.168.101.0/24ʼ option 'p2_proposal' 'g2_aes_sha1ʼ config 'p2_proposal' 'g2_aes_sha1ʼ option 'pfs_group' 'modp1024ʼ option 'encryption_algorithm' 'aes 128ʼ option 'authentication_algorithm' 'sha1' Copyright2016 Takashi Umeno
- 25. IPsecの状態確認 • OpenWrt 15.05R1 や OpenWrt 15.05 R2 で ipsec status や ipsec statusall を実⾏する事で 動作確認できる。 192.168.101.0/24 と 192.168.102.0/24 間で正常にIPsecのトンネルが作成されている状態で OpenWrt 15.05 R1 で ipsec status の実⾏結果を下記に⽰す。 root@OpenWrt:~# ipsec status Security Associations (1 up, 0 connecting): r2-r2_lan[21]:ESTABLISHED 2 hours ago, 192.168.2.11[192.168.2.11]...192.168.2.12[192.168.2.12] r2-r2_lan{72}:INSTALLED, TUNNEL, reqid 1, ESP SPIs:c5b15128_i c18bf6e2_o r2-r2_lan{72}:192.168.101.0/24 === 192.168.102.0/24 root@OpenWrt:~# • また、PC1(192.168.101.102/24) から PC2 (192.168.102.247/24)にpingが到達し、かつ、 192.168.2.0のセグメントでICMPパケットが⾒当たらない事を確認する事でIPsecトンネルが 正常に動作している事を確認できる。 • ICMPパケットの有無をパケットキャプチャで確認する場合はOpenWrt 15.05 R1や OpenWrt 15.05 R2 以外のVMを別途作成して192.168.2.0/24のセグメントをキャプチャすること。 Copyright2016 Takashi Umeno
- 26. 補⾜ luci (web設定) OpenWrtのwebserverに接続した際にブラウザに下記が表⽰され設定などが⾏えない場合 がある。 /usr/lib/lua/luci/dispatcher.lua:255: No valid theme found stack traceback: [C]: in function 'assertʼ /usr/lib/lua/luci/dispatcher.lua:255: in function 'dispatchʼ /usr/lib/lua/luci/dispatcher.lua:168: in function </usr/lib/lua/luci/dispatcher.lua:167> [ #16775 closed defect (fixed) ]https://dev.openwrt.org/ticket/16775 に従って # opkg remove luci # opkg remove luci-theme-bootstrap # opkg install luci を実⾏したら正常にWebブラウザ表⽰されるようになった。 Copyright2016 Takashi Umeno
- 27. 参考URL • https://openwrt.org/ • https://wiki.openwrt.org/doc/howto/vpn.ipsec.basics •https://wiki.openwrt.org/doc/uci/ipsec • http://qiita.com/t_umeno/items/57a66faa4e383c99745b • http://qiita.com/t_umeno/items/4de97d1d005054cf7afd • http://qiita.com/t_umeno/items/49c600ee17e009175309 Copyright2016 Takashi Umeno
