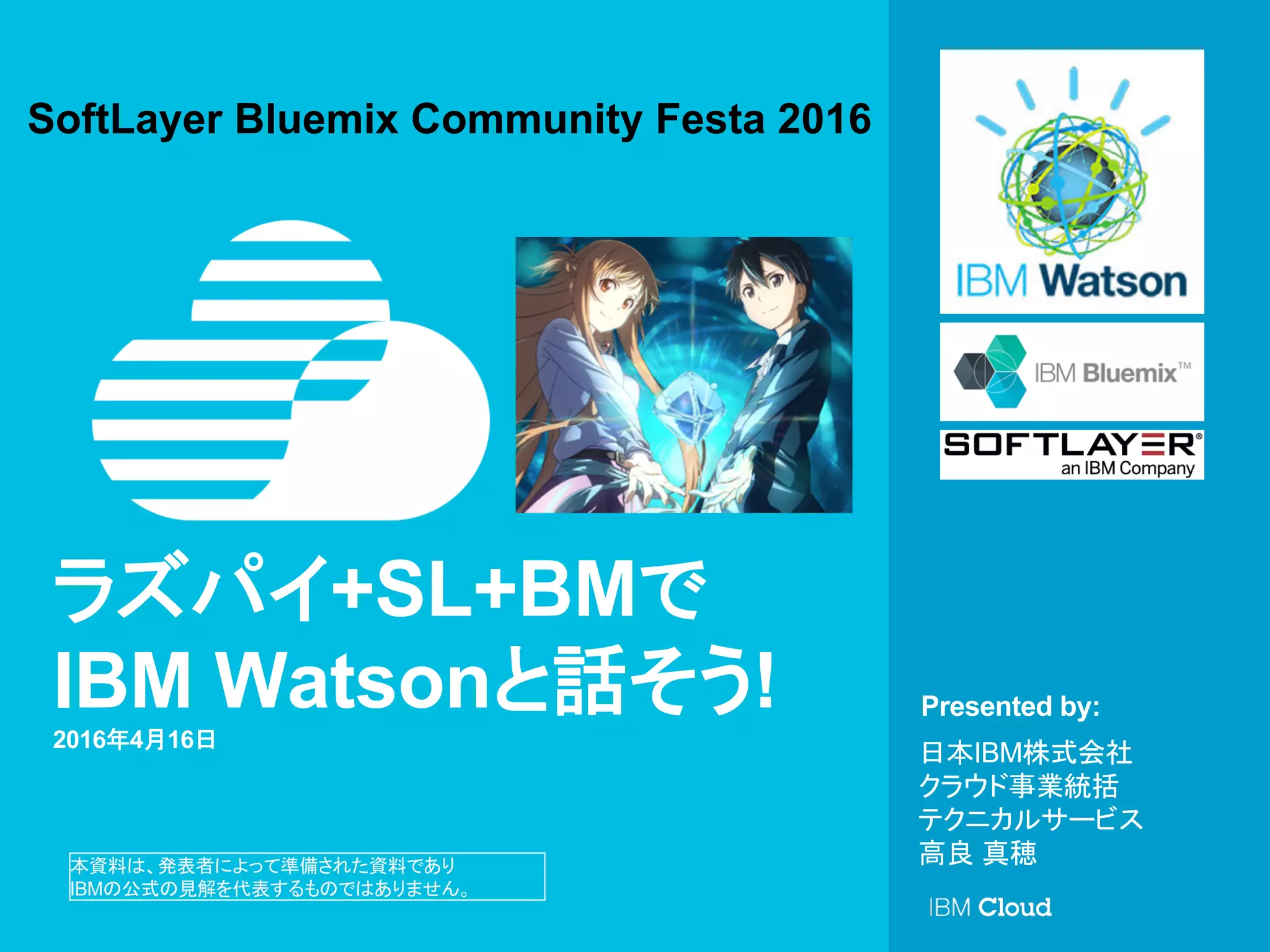

ラズパイ+SL+BMでワトソンと話そう

© IBM Corporation 1
Presented by:
ラズパイ+SL+BMで
IBM Watsonと話そう!
2016年4月16日
日本IBM株式会社
クラウド事業統括
テクニカルサービス
高良真穂本資料は、発表者によって準備された資料であり
IBMの公式の見解を代表するものではありません。
SoftLayer Bluemix Community Festa 2016

text

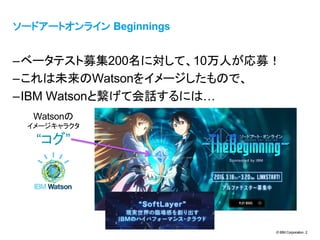

ソードアートオンライン Beginnings
– ベータテスト募集200名に対して、10万人が応募！
– これは未来のWatsonをイメージしたもので、
– IBM Watsonと繋げて会話するには…
Watsonの
イメージキャラクタ
“コグ”

text

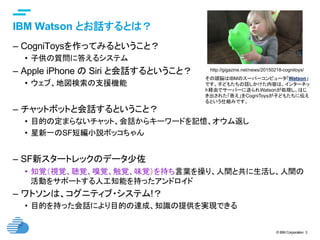

IBM Watson とお話するとは？
–  CogniToysを作ってみるということ？
•  子供の質問に答えるシステム
–  Apple iPhone の Siri と会話するということ？
•  ウェブ、地図検索の支援機能
–  チャットボットと会話するということ？
•  目的の定まらないチャット、会話からキーワードを記憶、オウム返し
•  星新一のSF短編小説ボッコちゃん
–  SF新スタートレックのデータ少佐
•  知覚（視覚、聴覚、嗅覚、触覚、味覚）を持ち言葉を操り、人間と共に生活し、人間の
活動をサポートする人工知能を持ったアンドロイド
–  ワトソンは、コグニティブ・システム!？
•  目的を持った会話により目的の達成、知識の提供を実現できる
http://gigazine.net/news/20150218-cognitoys/
その頭脳はIBMのスーパーコンピュータ「Watson」
です。子どもたちの話しかけた内容は、インターネッ
ト経由でサーバーに送られWatsonが処理し、はじ
き出された「答え」をCogniToysが子どもたちに伝え
るという仕組みです。

text

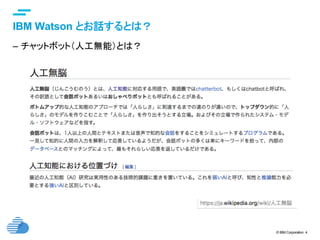

–  チャットボット（人工無能）とは？

text

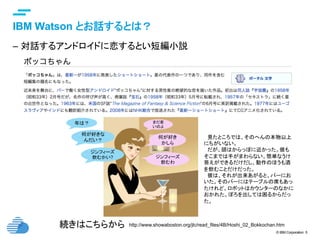

–  対話するアンドロイドに恋するとい短編小説
http://www.showaboston.org/jlc/read_files/4B/Hoshi_02_Bokkochan.htm 続きはこちらから
何が好き
かしら
何が好きな
んだい？
ジンフィーズ
飲むかい? ジンフィーズ
飲むわ
　見たところでは、そのへんの本物以上
にちがいない。
　だが、頭はからっぽに近かった。彼も
そこまでは手がまわらない。簡単なうけ
答えができるだけだし、動作のほうも酒
を飲むことだけだった。
　彼は、それが出来あがると、バーにお
いた。そのバーにはテーブルの席もあっ
たけれど、ロボットはカウンターのなかに
おかれた。ぼろを出しては困るからだっ
た。
年は？まだ若
いのよ

text

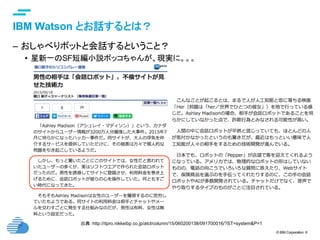

–  おしゃべりボットと会話するということ？
•  星新一のSF短編小説ボッコちゃんが、現実に。。。
出典：http://itpro.nikkeibp.co.jp/atcl/column/15/060200138/091700016/?ST=system&P=1

text
–  SFの中での人工知能
出典：https://en.wikipedia.org/wiki/Data_%28Star_Trek%29
データの頭脳は、自己学習型で神経網
（ニューラルネット）が次第に成長していく
仕組みになっている。物理的に頭脳の容
量が許す限り、ネットはいくらでも拡張し
てゆくことが出来る。
出典：http://www.m-nomura.com/st/data.html
人間の様に振る舞い、人間と共に活動し、人間の活動を助ける
SFテレビシリーズ Star Trek Next Generation (1987-1994)
アンドロイドデータ少佐
コグニティブの究極の姿！？

text

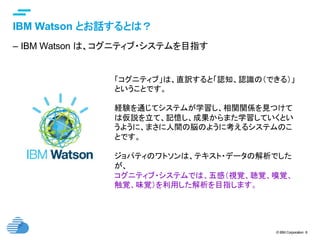

–  IBM Watson は、コグニティブ・システムを目指す
「コグニティブ」は、直訳すると「認知、認識の（できる）」
ということです。
経験を通じてシステムが学習し、相関関係を見つけて
は仮説を立て、記憶し、成果からまた学習していくとい
うように、まさに人間の脳のように考えるシステムのこ
とです。
ジョパティのワトソンは、テキスト・データの解析でした
が、
コグニティブ・システムでは、五感（視覚、聴覚、嗅覚、
触覚、味覚）を利用した解析を目指します。

text

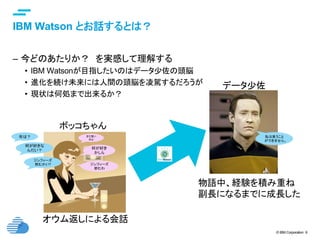

–  今どのあたりか？　を実感して理解する
•  IBM Watsonが目指したいのはデータ少佐の頭脳
•  進化を続け未来には人間の頭脳を凌駕するだろうが
•  現状は何処まで出来るか？
何が好き
かしら
何が好きな
んだい？
ジンフィーズ
飲むかい? ジンフィーズ
飲むわ
年は？まだ若い
のよ
私は笑うこと
ができません。
ボッコちゃん
データ少佐
物語中、経験を積み重ね
副長になるまでに成長した
オウム返しによる会話

text

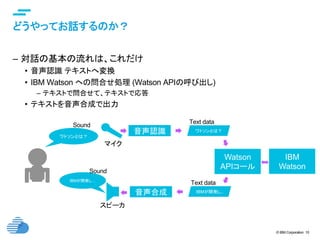

どうやってお話するのか？
–  対話の基本の流れは、これだけ
•  音声認識テキストへ変換
•  IBM Watson への問合せ処理 (Watson APIの呼び出し)
–  テキストで問合せて、テキストで応答
•  テキストを音声合成で出力
ワトソンとは？
音声認識ワトソンとは？
Watson
APIコール
IBMが開発し..音声合成
IBMが開発し…
マイク
スピーカ
IBM
Watson
Text data
Text data
Sound
Sound

text

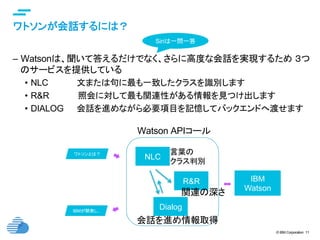

ワトソンが会話するには？
–  Watsonは、聞いて答えるだけでなく、さらに高度な会話を実現するため３つ
のサービスを提供している
•  NLC 文または句に最も一致したクラスを識別します
•  R&R　　　　　照会に対して最も関連性がある情報を見つけ出します
•  DIALOG 会話を進めながら必要項目を記憶してバックエンドへ渡せます
IBMが開発し..
IBM
Watson
NLC
R&R
Dialog
Watson APIコール
Siriは一問一答
言葉の
クラス判別
関連の深さ
会話を進め情報取得

text

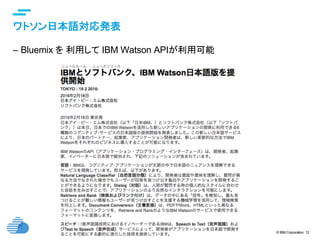

ワトソン日本語対応発表
–  Bluemix を利用して IBM Watson APIが利用可能

text

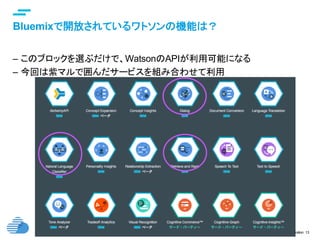

Bluemixで開放されているワトソンの機能は？
–  このブロックを選ぶだけで、WatsonのAPIが利用可能になる
–  今回は紫マルで囲んだサービスを組み合わせて利用

text

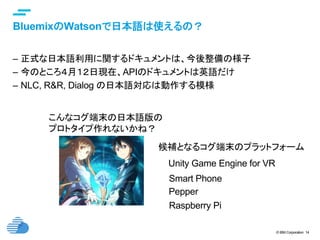

BluemixのWatsonで日本語は使えるの？
–  正式な日本語利用に関するドキュメントは、今後整備の様子
–  今のところ４月１２日現在、APIのドキュメントは英語だけ
–  NLC, R&R, Dialog の日本語対応は動作する模様
こんなコグ端末の日本語版の
プロトタイプ作れないかね？
Unity Game Engine for VR
Smart Phone
Raspberry Pi
候補となるコグ端末のプラットフォーム
Pepper

text

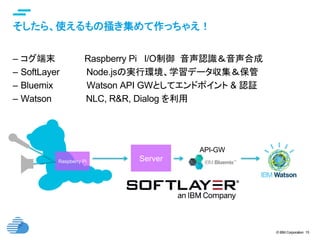

そしたら、使えるもの掻き集めて作っちゃえ！
–  コグ端末　　　　 Raspberry Pi I/O制御音声認識＆音声合成
–  SoftLayer　　　　 Node.jsの実行環境、学習データ収集＆保管
–  Bluemix Watson API GWとしてエンドポイント & 認証
–  Watson NLC, R&R, Dialog を利用
Raspberry Pi Server
API-GW

text

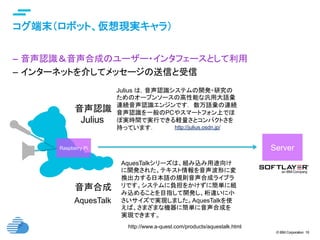

コグ端末（ロボット、仮想現実キャラ）
–  音声認識＆音声合成のユーザー・インタフェースとして利用
–  インターネットを介してメッセージの送信と受信
Raspberry Pi Server
http://julius.osdn.jp/
Julius は，音声認識システムの開発・研究の
ためのオープンソースの高性能な汎用大語彙
連続音声認識エンジンです．数万語彙の連続
音声認識を一般のPCやスマートフォン上でほ
ぼ実時間で実行できる軽量さとコンパクトさを
持っています．
音声認識
http://www.a-quest.com/products/aquestalk.html
音声合成
AquesTalk
Julius
AquesTalkシリーズは、組み込み用途向け
に開発された、テキスト情報を音声波形に変
換出力する日本語の規則音声合成ライブラ
リです。システムに負担をかけずに簡単に組
み込めることを目指して開発し、桁違いに小
さいサイズで実現しました。AquesTalkを使
えば、さまざまな機器に簡単に音声合成を
実現できます。

text

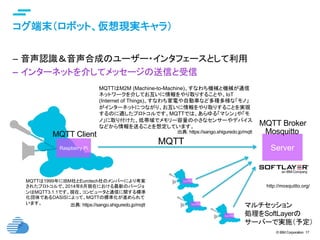

コグ端末（ロボット、仮想現実キャラ）
–  音声認識＆音声合成のユーザー・インタフェースとして利用
–  インターネットを介してメッセージの送信と受信
Raspberry Pi Server
MQTT
MQTTは1999年にIBM社とEurotech社のメンバーにより考案
されたプロトコルで、2014年8月現在における最新のバージョ
ンはMQTT3.1.1です。現在、コンピュータと通信に関する標準
化団体であるOASISによって、MQTTの標準化が進められて
います。
MQTTはM2M (Machine-to-Machine)、すなわち機械と機械が通信
ネットワークを介してお互いに情報をやり取りすることや、IoT
(Internet of Things)、すなわち家電や自動車など多種多様な「モノ」
がインターネットにつながり、お互いに情報をやり取りすることを実現
するのに適したプロトコルです。MQTTでは、あらゆる「マシン」や「モ
ノ」に取り付けた、低帯域でメモリー容量の小さなセンサーやデバイス
などから情報を送ることを想定しています。
MQTT Client
出典: https://sango.shiguredo.jp/mqtt
MQTT Broker
http://mosquitto.org/
Mosquitto 出典: https://sango.shiguredo.jp/mqtt
マルチセッション
処理をSoftLayerの
サーバーで実施（予定）

text

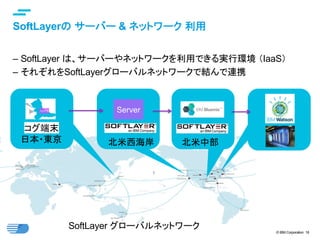

SoftLayerのサーバー & ネットワーク利用
–  SoftLayer は、サーバーやネットワークを利用できる実行環境（IaaS）
–  それぞれをSoftLayerグローバルネットワークで結んで連携
Server
北米西海岸北米中部日本・東京
SoftLayer グローバルネットワーク
コグ端末

text

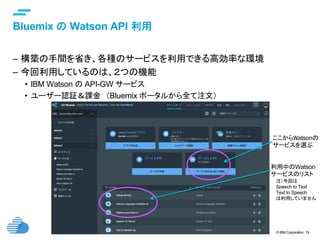

Bluemix の Watson API 利用
–  構築の手間を省き、各種のサービスを利用できる高効率な環境
–  今回利用しているのは、２つの機能
•  IBM Watson の API-GW サービス
•  ユーザー認証＆課金　（Bluemix ポータルから全て注文）
注）今回は
Speech to Text
Text to Speech
は利用していません
ここからWatsonの
サービスを選ぶ
利用中のWatson
サービスのリスト

text

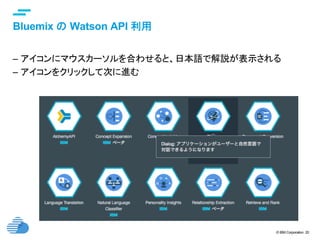

–  アイコンにマウスカーソルを合わせると、日本語で解説が表示される
–  アイコンをクリックして次に進む

text

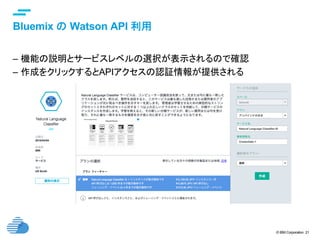

–  機能の説明とサービスレベルの選択が表示されるので確認
–  作成をクリックするとAPIアクセスの認証情報が提供される

text

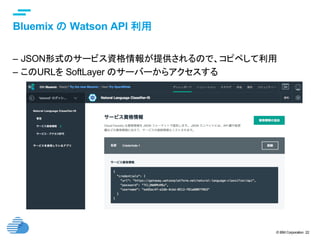

–  JSON形式のサービス資格情報が提供されるので、コピペして利用
–  このURLを SoftLayer のサーバーからアクセスする

text

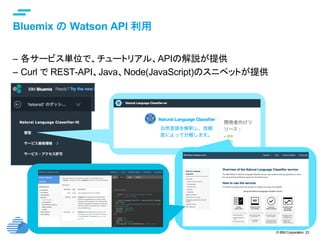

–  各サービス単位で、チュートリアル、APIの解説が提供
–  Curl で REST-API、Java、Node(JavaScript)のスニペットが提供

text

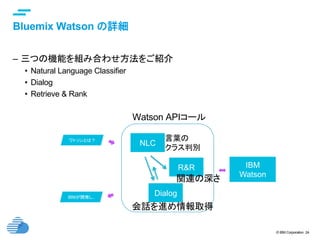

Bluemix Watson の詳細
–  三つの機能を組み合わせ方法をご紹介
•  Natural Language Classifier
•  Dialog
•  Retrieve & Rank
IBMが開発し..
IBM
Watson
NLC
R&R
Dialog
Watson APIコール
言葉の
クラス判別
関連の深さ

text

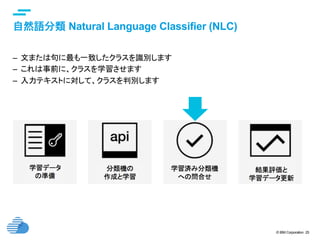

自然語分類 Natural Language Classifier (NLC)
–  文または句に最も一致したクラスを識別します
–  これは事前に、クラスを学習させます
–  入力テキストに対して、クラスを判別します

text
–  文または句に最も一致したクラスを識別します
–  これは事前に、４つのクラスを学習済み (挨拶、温度、ガンダム、天気）のプログラム実行
のトレース結果です。
–  “ごきげんよう”の入力テキストに対して、NLCは”挨拶” と判別している
{
"classifier_id": "f15e67x54-nlc-1847",
"url": "https://gateway.watsonplatform.net/natural-language-classifier/api/
v1/classifiers/f15e67x54-nlc-1847",
"text": "ごきげんよう ",
"top_class": "挨拶",
"classes": [
{
"class_name": "挨拶",
"confidence": 0.929581559342799
},
{
"class_name": "温度",
"confidence": 0.03096167550870697
},
{
"class_name": "ガンダム",
"confidence": 0.02624414644065704
},
{
"class_name": "天気",
"confidence": 0.013212618707836995
}
]
}
入力テキスト
Confidence （信頼度）の
高い順にソートされて出力
される

text

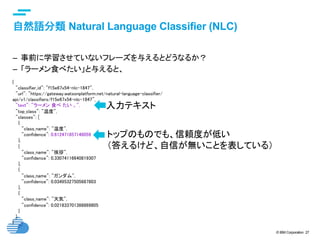

–  事前に学習させていないフレーズを与えるとどうなるか？
–  「ラーメン食べたい」と与えると、
{
"url": "https://gateway.watsonplatform.net/natural-language-classifier/
api/v1/classifiers/f15e67x54-nlc-1847",
"text": "ラーメン食べたい。",
"top_class": "温度",
"classes": [
{
"confidence": 0.612471857146059
},
{
"confidence": 0.33074116640819307
},
{
"confidence": 0.03495327505687803
},
{
"confidence": 0.021833701388869805
}
]
}
入力テキスト
トップのものでも、信頼度が低い
（答えるけど、自信が無いことを表している）

text

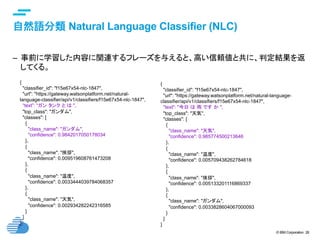

–  事前に学習した内容に関連するフレーズを与えると、高い信頼値と共に、判定結果を返
してくる。
{
"url": "https://gateway.watsonplatform.net/natural-
language-classifier/api/v1/classifiers/f15e67x54-nlc-1847",
“text”: “ガンタンクとは ",
"top_class": "ガンダム",
"classes": [
{
"confidence": 0.9842017050178034
},
{
"confidence": 0.009519608761473208
},
{
"confidence": 0.0033444039784068357
},
{
"confidence": 0.002934282242316585
}
]
}
{
"url": "https://gateway.watsonplatform.net/natural-language-
classifier/api/v1/classifiers/f15e67x54-nlc-1847",
"text": "今日は雨ですか ",
"top_class": "天気",
"classes": [
{
"confidence": 0.985774500213646
},
{
"confidence": 0.005709438262784618
},
{
"confidence": 0.005133201116869337
},
{
"confidence": 0.0033828604067000093
}
]
}

text
NLCの詳細な使い方
–  学習の方法は?
•  文とクラスを列挙したリスト（ファイル）を、APIを使ってWatsonへ与える
•  数分程度のトレーニングが完了すると利用可能 (Available)となる
#!/usr/bin/env node
var watson = require('watson-developer-cloud');
var fs = require('fs');
var auth = require('watson_nlc_credentials.json');
auth.credentials['version'] = 'v1';
var natural_language_classifier = watson.natural_language_classifier(auth.credentials);
var params = {
language: 'ja',
name: 'Wether_Classifier',
training_data: fs.createReadStream(’train.csv')
};
natural_language_classifier.create(params, function(err, response) {
if (err)
console.log(err);
else
console.log(JSON.stringify(response, null, 2));
fs.writeFile( "classifier_id.json", JSON.stringify(response,null,' '));
});
暖かいですか？,温度
冷たいですか？,温度
どれくらい冷えていますか？,温度
今日は雨ですか？,天気
雨が降りましたか？,天気
雪が降りましたか？,天気
お日様が見えましたか？,天気
曇っていますか？,天気
こんにちは,挨拶
こんばんは,挨拶
おはよう,挨拶
トレーニングデータ（抜粋）

text

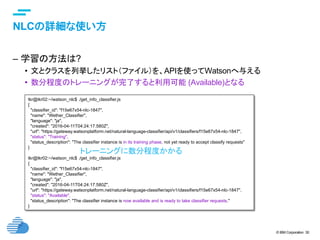

–  学習の方法は?
•  文とクラスを列挙したリスト（ファイル）を、APIを使ってWatsonへ与える
•  数分程度のトレーニングが完了すると利用可能 (Available)となる
tkr@tkr02:~/watson_nlc$ ./get_info_classifier.js
{
"name": "Wether_Classifier",
"language": "ja",
"created": "2016-04-11T04:24:17.580Z",
"url": "https://gateway.watsonplatform.net/natural-language-classifier/api/v1/classifiers/f15e67x54-nlc-1847",
"status": "Training",
"status_description": "The classifier instance is in its training phase, not yet ready to accept classify requests"
}
tkr@tkr02:~/watson_nlc$ ./get_info_classifier.js
{
"name": "Wether_Classifier",
"language": "ja",
"created": "2016-04-11T04:24:17.580Z",
"url": "https://gateway.watsonplatform.net/natural-language-classifier/api/v1/classifiers/f15e67x54-nlc-1847",
"status": "Available",
"status_description": "The classifier instance is now available and is ready to take classifier requests."
}
トレーニングに数分程度かかる

text

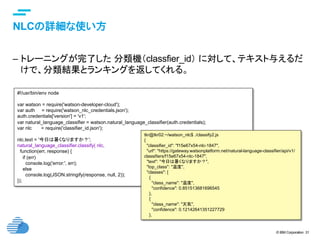

–  トレーニングが完了した分類機（classfier_id）に対して、テキスト与えるだ
けで、分類結果とランキングを返してくれる。
#!/usr/bin/env node
var auth = require('watson_nlc_credentials.json');
var natural_language_classifier = watson.natural_language_classifier(auth.credentials);
var nlc = require('classifier_id.json');
nlc.text = '今日は暑くなりますか？';
natural_language_classifier.classify( nlc,
function(err, response) {
if (err)
console.log('error:', err);
else
console.log(JSON.stringify(response, null, 2));
});
tkr@tkr02:~/watson_nlc$ ./classify2.js
{
"url": "https://gateway.watsonplatform.net/natural-language-classifier/api/v1/
classifiers/f15e67x54-nlc-1847",
"text": "今日は暑くなりますか？",
"classes": [
{
"confidence": 0.851513681696545
},
{
"confidence": 0.12142641351227729
},

text

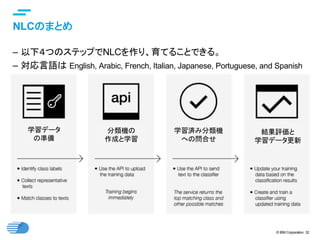

NLCのまとめ
学習データ
の準備
分類機の
作成と学習
学習済み分類機
への問合せ
結果評価と
学習データ更新
–  以下４つのステップでNLCを作り、育てることできる。
–  対応言語は English, Arabic, French, Italian, Japanese, Portuguese, and Spanish

text

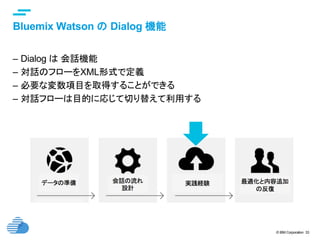

Bluemix Watson の Dialog 機能
–  Dialog は会話機能
–  対話のフローをXML形式で定義
–  必要な変数項目を取得することができる
–  対話フローは目的に応じて切り替えて利用する

text

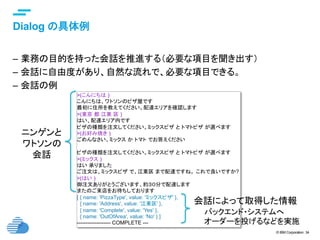

Dialog の具体例
–  業務の目的を持った会話を推進する（必要な項目を聞き出す）
–  会話に自由度があり、自然な流れで、必要な項目できる。
–  会話の例
>(こんにちは )
こんにちは、ワトソンのピザ屋です
最初に住所を教えてください。配達エリアを確認します
>(東京都江東区 )
はい、配達エリア内です
ピザの種類を注文してください。ミックスピザとトマトピザが選べます
>(お好み焼き )
ごめんなさい、ミックスかトマトでお答えください

ピザの種類を注文してください。ミックスピザとトマトピザが選べます
>(ミックス )
はい承りました
ご注文は、ミックスピザで、江東区まで配達ですね。これで良いですか?
>(はい )
御注文ありがとうございます、約３０分で配達します
またのご来店をお待ちしております
[ { name: 'PizzaType', value: 'ミックスピザ' },
{ name: 'Address', value: '江東区' },
{ name: 'Complete', value: 'Yes' },
{ name: 'OutOfArea', value: 'No' } ]
------------------- COMPLETE ---
ニンゲンと
ワトソンの
会話
会話によって取得した情報
バックエンド・システムへ
オーダーを投げるなどを実施

text

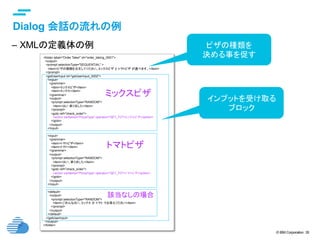

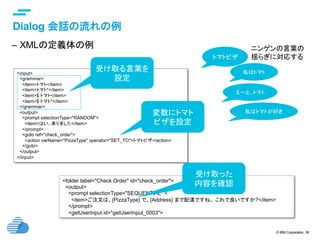

Dialog 会話の流れの例
–  XMLの定義体の例　
<folder label="Order Taker" id="order_taking_0001">
<output>
<prompt selectionType="SEQUENTIAL" >
<item>ピザの種類を注文してください。ミックスピザとトマトピザが選べます。</item>
</prompt>
<getUserInput id="getUserInput_0002">
<input>
<grammar>
<item>ミックスピザ</item>
<item>ミックス</item>
</grammar>
<output>
<prompt selectionType="RANDOM">
<item>はい承りました</item>
</prompt>
<goto ref="check_order">
<action varName="PizzaType" operator="SET_TO">ミックスピザ</action>
</goto>
</output>
</input>
<input>
<grammar>
<item>トマトピザ</item>
<item>トマト</item>
</grammar>
<output>
<item>はい、承りました</item>
</prompt>
<action varName="PizzaType" operator="SET_TO">トマトピザ</action>
</goto>
</output>
</input>
<default>
<output>
<item>ごめんなさい、ミックスかトマトでお答えください</item>
</prompt>
</output>
</default>
</getUserInput>
</output>
</folder>
ミックスピザ
トマトピザ
該当なしの場合
インプットを受け取る
ブロック
ピザの種類を
決める事を促す

text
Dialog 会話の流れの例
–  XMLの定義体の例　
<input>
<grammar>
<item>トマト</item>
<item>トマト*</item>
<item>$ トマト</item>
<item>$ トマト*</item>
</grammar>
<output>
<item>はい、承りました</item>
</prompt>
<action varName="PizzaType" operator="SET_TO">トマトピザ</action>
</goto>
</output>
</input>
<folder label="Check Order" id="check_order">
<output>
<prompt selectionType="SEQUENTIAL" >
<item>ご注文は、{PizzaType} で、{Address} まで配達ですね。これで良いですか?</item>
</prompt>
<getUserInput id="getUserInput_0003">
受け取る言葉を
設定
変数にトマト
ピザを設定
受け取った
内容を確認
私はトマト
トマトピザ
えーと、トマト
私はトマトが好き
ニンゲンの言葉の
揺らぎに対応する

text

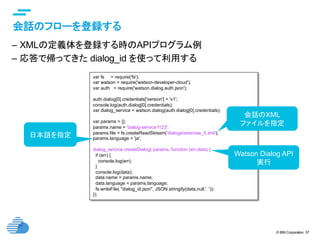

会話のフローを登録する
–  XMLの定義体を登録する時のAPIプログラム例
–  応答で帰ってきた dialog_id を使って利用する
var auth = require('watson.dialog.auth.json');
auth.dialog[0].credentials['version'] = 'v1';
console.log(auth.dialog[0].credentials);
var dialog_service = watson.dialog(auth.dialog[0].credentials);
var params = {};
params.name = 'dialog-service1123';
params.file = fs.createReadStream('dialogs/exercise_5.xml');
params.language = 'ja';
dialog_service.createDialog( params, function (err,data) {
if (err) {
console.log(err);
}
console.log(data);
data.name = params.name;
data.language = params.language;
fs.writeFile( "dialog_id.json", JSON.stringify(data,null,' '));
});
会話のXML
ファイルを指定
日本語を指定
Watson Dialog API
実行

text

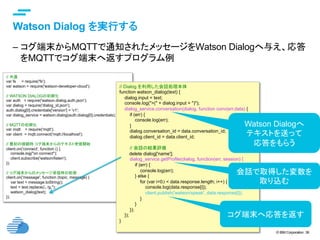

Watson Dialog を実行する
–  コグ端末からMQTTで通知されたメッセージをWatson Dialogへ与え、応答
をMQTTでコグ端末へ返すプログラム例
// 共通
// WATSON DIALOGの初期化
var auth = require('watson.dialog.auth.json');
var dialog = require('dialog_id.json');
auth.dialog[0].credentials['version'] = 'v1';
var dialog_service = watson.dialog(auth.dialog[0].credentials);
// MQTTの初期化
var mqtt = require('mqtt');
var client = mqtt.connect('mqtt://localhost');
// 最初の接続時コグ端末からのテキスト受信開始
client.on('connect', function () {
console.log("on connect");
client.subscribe('watson/listen');
});
// コグ端末からのメッセージ受信時の処理
client.on('message', function (topic, message) {
var text = message.toString();
text = text.replace(/。/g,'');
watson_dialog(text);
});
// Dialog を利用した会話処理本体
function watson_dialog(text) {
dialog.input = text;
console.log(">(" + dialog.input + ")");
dialog_service.conversation(dialog, function conv(err,data) {
if (err) {
console.log(err);
}
dialog.conversation_id = data.conversation_id;
dialog.client_id = data.client_id;
// 会話の結果評価
delete dialog['name'];
dialog_service.getProfile(dialog, function(err, session) {
if (err) {
console.log(err);
} else {
for (var i=0;i < data.response.length; i++) {
console.log(data.response[i]);
client.publish('watson/speak', data.response[i]);
}
}
});
});
}
Watson Dialogへ
テキストを送って
応答をもらう
コグ端末へ応答を返す
会話で取得した変数を
取り込む

text

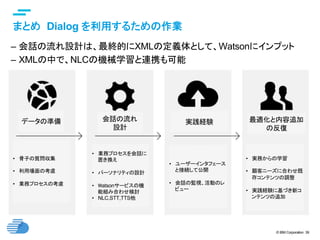

まとめ Dialog を利用するための作業
–  会話の流れ設計は、最終的にXMLの定義体として、Watsonにインプット
–  XMLの中で、NLCの機械学習と連携も可能
–  会話の例
データの準備会話の流れ
設計
実践経験最適化と内容追加
の反復
•  骨子の質問収集
•  利用場面の考慮
•  業務プロセスの考慮
•  業務プロセスを会話に
置き換え
•  パーソナリティの設計
•  Watsonサービスの機
能組み合わせ検討
•  NLC,STT,TTS他
•  ユーザーインタフェース
と接続して公開
•  会話の監視、活動のレ
ビュー
•  実務からの学習
•  顧客ニーズに合わせ既
存コンテンツの調整
•  実践経験に基づき新コ
ンテンツの追加

text

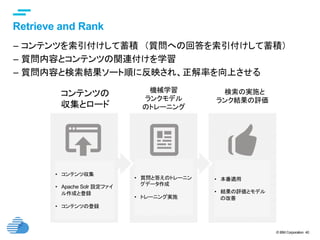

Retrieve and Rank
–  コンテンツを索引付けして蓄積　（質問への回答を索引付けして蓄積）
–  質問内容とコンテンツの関連付けを学習
–  質問内容と検索結果ソート順に反映され、正解率を向上させる
コンテンツの
収集とロード
機械学習
ランクモデル
のトレーニング
　検索の実施と
ランク結果の評価
•  コンテンツ収集
•  Apache Solr 設定ファイ
ル作成と登録
•  コンテンツの登録
•  質問と答えのトレーニン
グデータ作成
•  トレーニング実施
•  本番適用
•  結果の評価とモデル
の改善

text

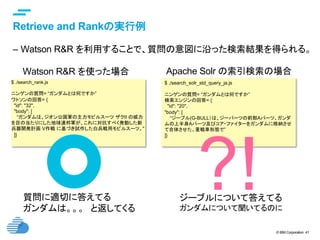

Retrieve and Rankの実行例
–  Watson R&R を利用することで、質問の意図に沿った検索結果を得られる。
$ ./search_rank.js
ニンゲンの質問= “ガンダムとは何ですか”
ワトソンの回答= {
"id": "32",
"body": [
“ガンダムは、ジオン公国軍の主力モビルスーツザクII の威力
を目の当たりにした地球連邦軍が、これに対抗すべく発動した新
兵器開発計画 V作戦に基づき試作した白兵戦用モビルスーツ。"
]}
$ ./search_solr_std_query_ja.js
検索エンジンの回答= {
"id": "20",
"body": [
“ジーブル(G-BULL）は、ジーパーツの前部Aパーツ、ガンダ
ムの上半身Aパーツ及びコア・ファイターをガンダムに格納させ
て合体させた、重戦車形態で”
]}
Watson R&R を使った場合 Apache Solr の索引検索の場合
?! 質問に適切に答えてる
ガンダムは。。。　と返してくる
ジーブルについて答えてる
ガンダムについて聞いてるのに

text
$ ./search_solr_std_query_ja.js
検索エンジンの回答= {
"id": "20",
"body": [
“ジーブル(G-BULL）は、ジーパーツの前部Aパーツ、ガンダ
ムの上半身Aパーツ及びコア・ファイターをガンダムに格納させ
て合体させた、重戦車形態で”
]}
Apache Solr の索引検索の場合
?! ジーブルについて答えてる
ガンダムについて聞いてるのに
ジーブル(G-BULL）は、ジーパー
ツの前部Aパーツ、ガンダムの上
半身Aパーツ及びコア・ファイター
をガンダムに格納させて合体させ
た、重戦車形態で
ガンダムとは何ですか
Apache Solr は、grepの様な順次検
索ではなく、転置索引を利用して検
索する。　この索引の”ガンダム”の
キーワードにヒットしている

転置索引では、キーワードの索引
を検索するので、“ガンダ”　では
ヒットしない。

text

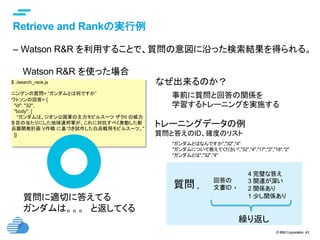

$ ./search_rank.js
ワトソンの回答= {
"id": "32",
"body": [
“ガンダムは、ジオン公国軍の主力モビルスーツザクII の威力
を目の当たりにした地球連邦軍が、これに対抗すべく発動した新
兵器開発計画 V作戦に基づき試作した白兵戦用モビルスーツ。"
]}
Watson R&R を使った場合
質問に適切に答えてる
ガンダムは。。。　と返してくる
事前に質問と回答の関係を
学習するトレーニングを実施する
なぜ出来るのか？
"ガンダムとはなんですか","32","4"
"ガンダムについて教えてください","32","4","17","2","18","2"
"ガンダムとは","32","4"
トレーニングデータの例
質問と答えのID、確度のリスト
4 完璧な答え
3 関連が深い
2 関係あり
1 少し関係あり
回答の
文書ID質問 , ,
繰り返し

text

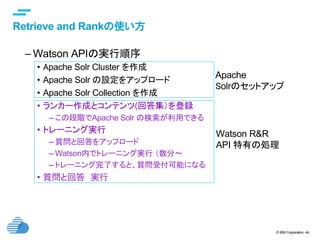

Retrieve and Rankの使い方
– Watson APIの実行順序
•  Apache Solr Cluster を作成
•  Apache Solr の設定をアップロード
•  Apache Solr Collection を作成
•  ランカー作成とコンテンツ(回答集）を登録
– この段階でApache Solr の検索が利用できる
•  トレーニング実行
– 質問と回答をアップロード
– Watson内でトレーニング実行（数分〜
– トレーニング完了すると、質問受付可能になる
•  質問と回答　実行
Apache
Solrのセットアップ
Watson R&R
API 特有の処理

text
Retrieve and Rankの使い方
– Watson R&Rの階層構造
•  Apache Solr Cluster
•  Apache Solr Collection
•  Watson Ranker
Cluster
Collection
Ranker
Collection
Ranker
回答の集まり
質問と回答の関連づけ Ranker

text

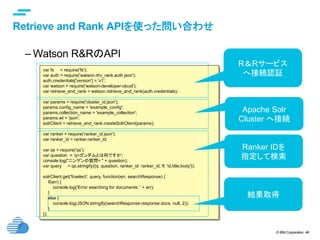

Retrieve and Rank APIを使った問い合わせ
– Watson R&RのAPI
var auth = require('watson.rtrv_rank.auth.json');
var retrieve_and_rank = watson.retrieve_and_rank(auth.credentials);
var params = require('cluster_id.json');
params.config_name = 'example_config';
params.collection_name = 'example_collection';
params.wt = 'json';
solrClient = retrieve_and_rank.createSolrClient(params);
var ranker = require('ranker_id.json');
var ranker_id = ranker.ranker_id;
var qs = require('qs');
var question = ‘q=ガンダムとは何ですか';
console.log("ニンゲンの質問= " + question);
var query = qs.stringify({q: question, ranker_id: ranker_id, fl: 'id,title,body'});
solrClient.get('fcselect', query, function(err, searchResponse) {
if(err) {
console.log('Error searching for documents: ' + err);
}
else {
console.log(JSON.stringify(searchResponse.response.docs, null, 2));
}
});
R＆Rサービス
へ接続認証
Apache Solr
Cluster へ接続
Ranker IDを
指定して検索
結果取得

text

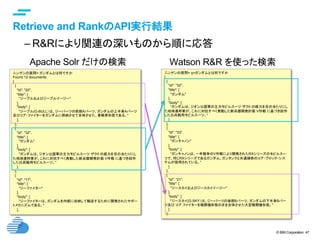

Retrieve and RankのAPI実行結果
– R&Rにより関連の深いものから順に応答

ニンゲンの質問= q=ガンダムとは何ですか
[
{
"id": "32",
"title": [
"ガンダム"
],
"body": [
“ガンダムは、ジオン公国軍の主力モビルスーツザクII の威力を目の当たりにし
た地球連邦軍が、これに対抗すべく発動した新兵器開発計画 V作戦に基づき試作
した白兵戦用モビルスーツ。"
]
},
{
"id": "33",
"title": [
"ガンキャノン"
],
"body": [
“ガンキャノンは、一年戦争のV作戦により開発されたRXシリーズのモビルスー
ツで、同じRXシリーズであるガンダム、ガンタンクと共通規格のコア・ブロック・シス
テムが採用されている。"
]
},
{
"id": "21",
"title": [
"ジースカイおよびジースカイイージー"
],
"body": [
"ジースカイ(G-SKY）は、ジーパーツの後部Bパーツ、ガンダムの下半身Bパー
ツ及びコアファイターを戦闘機形態のまま合体させた大型戦闘機形態。"
]
},
ニンゲンの質問= ガンダムとは何ですか
Found 12 documents.
[
{
"id": "20",
"title": [
"ジーブルおよびジーブルイージー"
],
"body": [
"ジーブル(G-BULL）は、ジーパーツの前部Aパーツ、ガンダムの上半身Aパーツ
及びコア・ファイターをガンダムに格納させて合体させた、重戦車形態である。"
],
},
{
"id": "32",
"title": [
"ガンダム"
],
"body": [
"ガンダムは、ジオン公国軍の主力モビルスーツザクII の威力を目の当たりにし
た地球連邦軍が、これに対抗すべく発動した新兵器開発計画 V作戦に基づき試作
した白兵戦用モビルスーツ。"
],
},
{
"id": "17",
"title": [
"ジーファイター"
],
"body": [
"ジーファイターは、ガンダムを内部に収納して輸送するために開発されたサポー
トメカニズムである。"
],
Watson R&R を使った検索 Apache Solr だけの検索

text

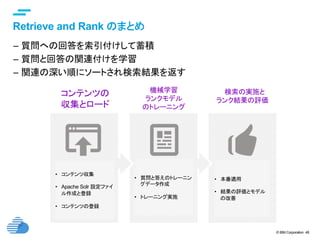

Retrieve and Rank のまとめ
–  質問への回答を索引付けして蓄積
–  質問と回答の関連付けを学習
–  関連の深い順にソートされ検索結果を返す
コンテンツの
収集とロード
機械学習
ランクモデル
のトレーニング
　検索の実施と
ランク結果の評価
•  コンテンツ収集
•  Apache Solr 設定ファイ
ル作成と登録
•  コンテンツの登録
•  質問と答えのトレーニン
グデータ作成
•  トレーニング実施
•  本番適用
•  結果の評価とモデル
の改善

text

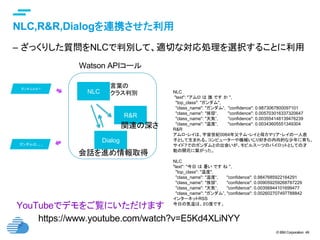

NLC,R&R,Dialogを連携させた利用
–  ざっくりした質問をNLCで判別して、適切な対応処理を選択することに利用
ガンダムとは？
ガンダムは。。。
NLC
R&R
Dialog
Watson APIコール
言葉の
クラス判別
関連の深さ
NLC
"text": "アムロは誰ですか ",
"top_class": "ガンダム",
"class_name": "ガンダム”, "confidence": 0.9873067800097101
"class_name": "挨拶“, "confidence": 0.005703016337320647
"class_name": "天気“, "confidence": 0.003554148139476239
"class_name": "温度“, "confidence": 0.00343605551349304
R&R
アムロ・レイは、宇宙世紀0064年父テム・レイと母カマリア・レイの一人息
子として生まれる。コンピューターや機械いじり好きの内向的な少年に育ち、
サイド７でのガンダムとの出会いが、モビルスーツのパイロットとしての才
能の開花に繋がった。
NLC
"text": "今日は暑いですね ",
"class_name": "温度“, "confidence": 0.9847685922164291
"class_name": "挨拶“, "confidence": 0.009059259268787229
"class_name": "天気“, "confidence": 0.00356944101699477
"class_name": "ガンダム”, "confidence": 0.002602707497788842
インターネットRSS
今日の気温は、２０度です。
https://www.youtube.com/watch?v=E5Kd4XLiNYY
YouTubeでデモをご覧にいただけます

text

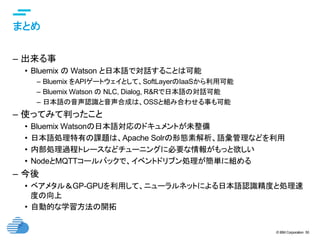

まとめ
–  出来る事
•  Bluemix の Watson と日本語で対話することは可能
–  Bluemix をAPIゲートウェイとして、SoftLayerのIaaSから利用可能
–  Bluemix Watson の NLC, Dialog, R&Rで日本語の対話可能
–  日本語の音声認識と音声合成は、OSSと組み合わせる事も可能
–  使ってみて判ったこと
•  Bluemix Watsonの日本語対応のドキュメントが未整備
•  日本語処理特有の課題は、Apache Solrの形態素解析、語彙管理などを利用
•  内部処理過程トレースなどチューニングに必要な情報がもっと欲しい
•  NodeとMQTTコールバックで、イベントドリブン処理が簡単に組める
–  今後
•  ベアメタル＆GP-GPUを利用して、ニューラルネットによる日本語認識精度と処理速
度の向上
•  自動的な学習方法の開拓

ラズパイ+SL+BMでワトソンと話そう

More Related Content

What's hot

Viewers also liked

Similar to ラズパイ+SL+BMでワトソンと話そう

More from Maho Takara

ラズパイ+SL+BMでワトソンと話そう
