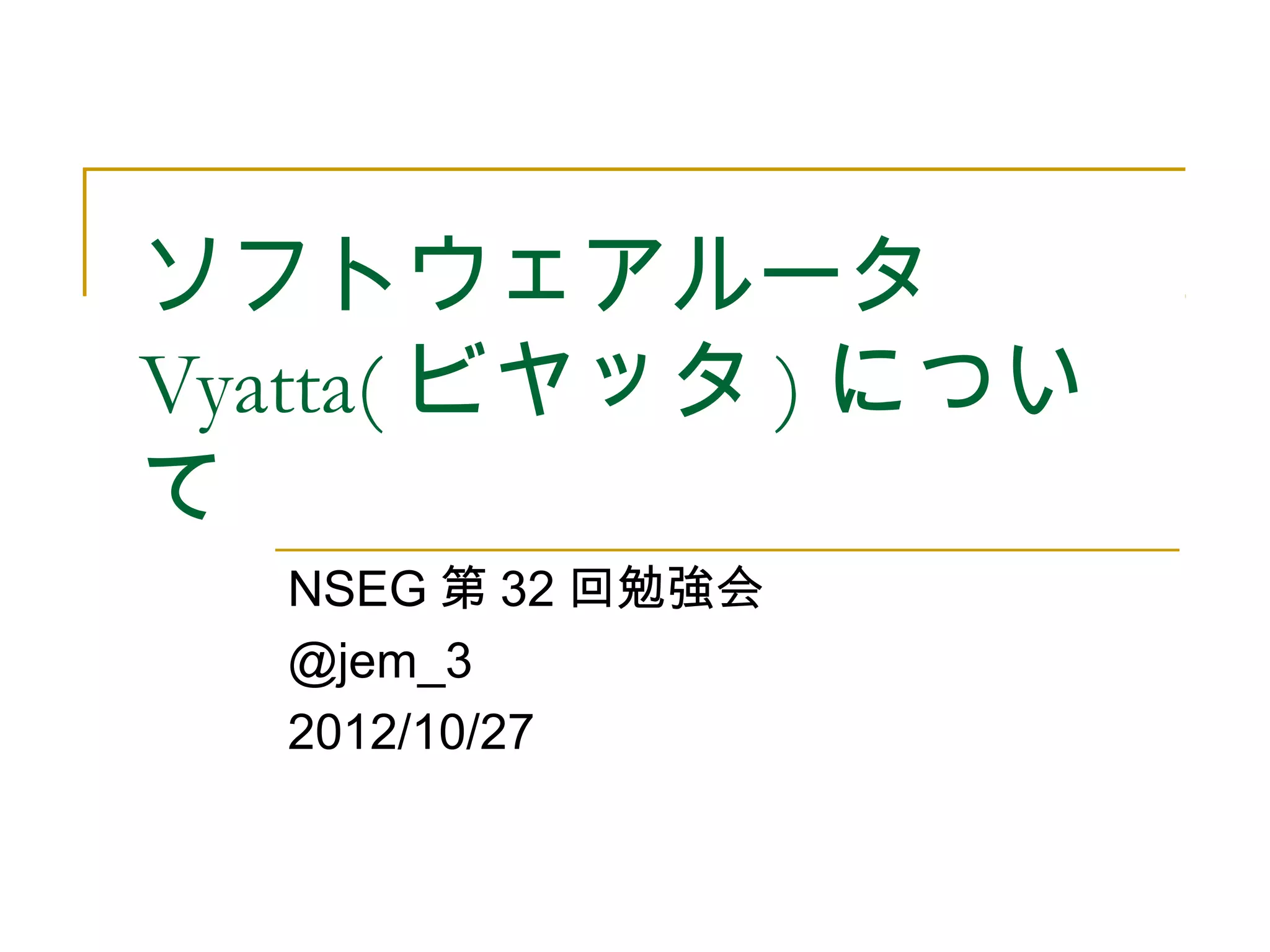

1. ソフトウェアルータ
Vyatta( ビヤッタ ) につい
て
NSEG 第 32 回勉強会
@jem_3
2012/10/27

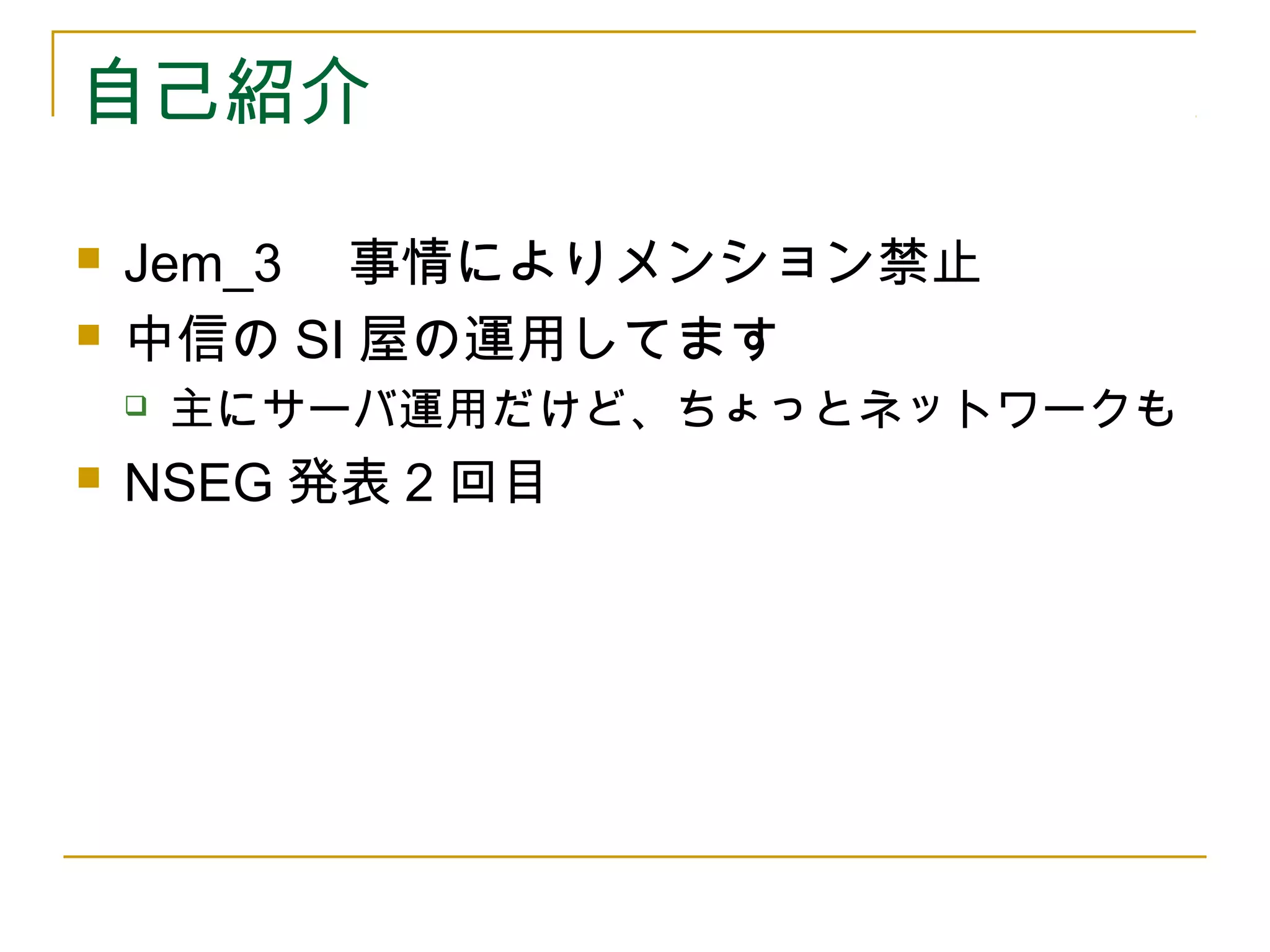

2. 自己紹介
 Jem_3 事情によりメンション禁止
 中信の SI 屋の運用してます
 主にサーバ運用だけど、ちょっとネットワークも
 NSEG 発表 2 回目

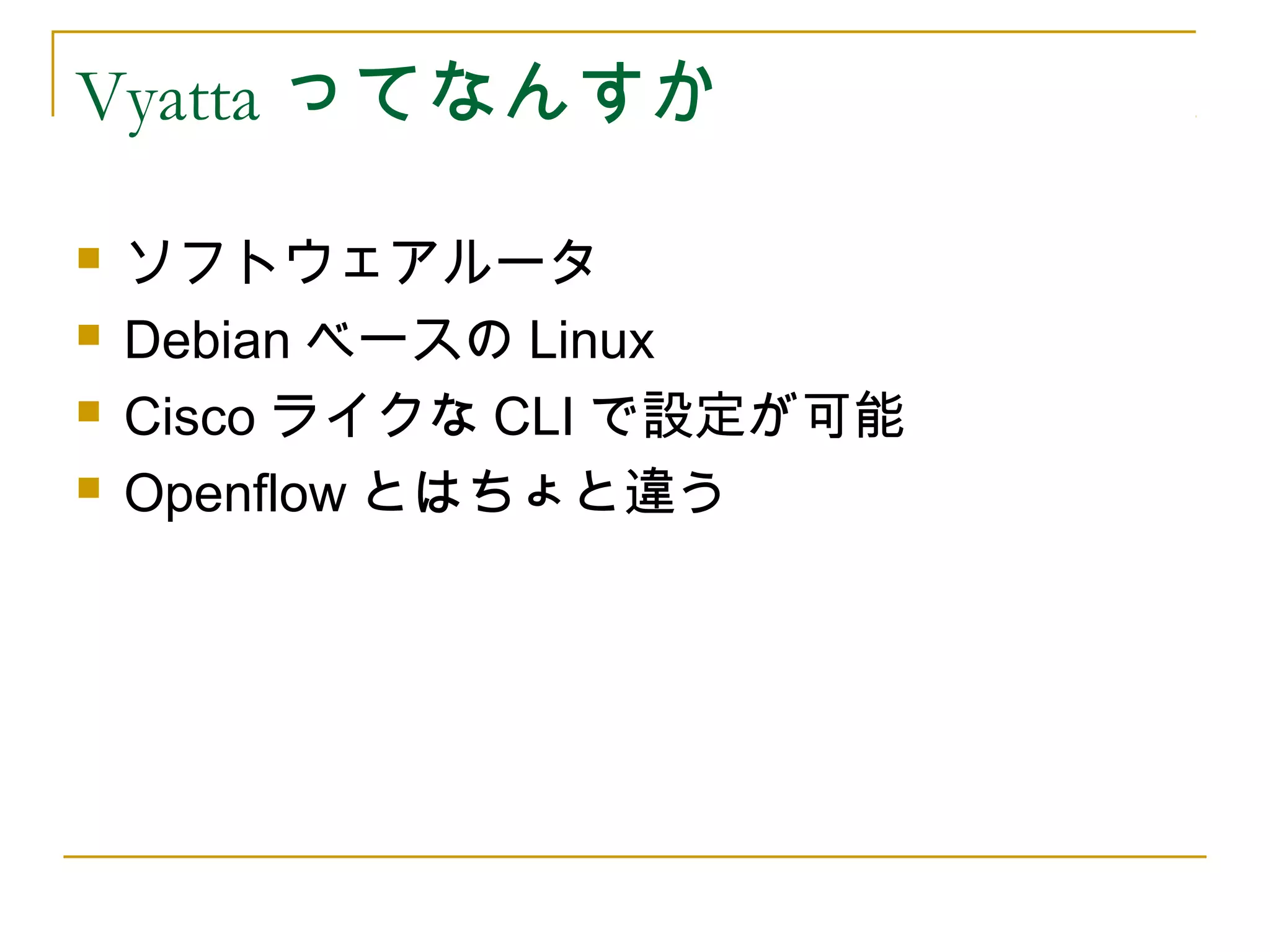

3. Vyatta ってなんすか
 ソフトウェアルータ
 Debian ベースの Linux
 Cisco ライクな CLI で設定が可能
 Openflow とはちょと違う

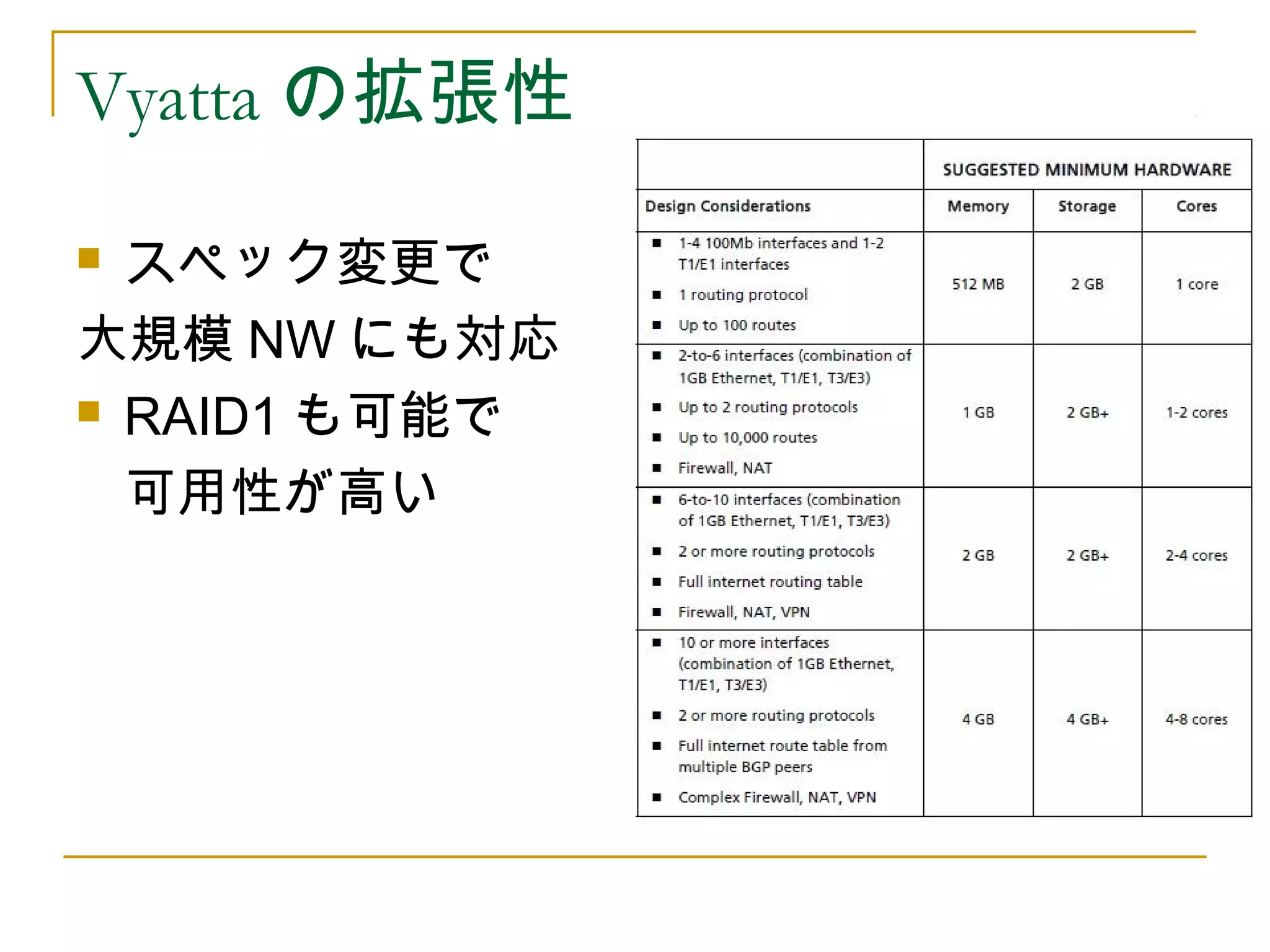

4. Vyatta の拡張性
 スペック変更で
大規模 NW にも対応
 RAID1 も可能で
可用性が高い

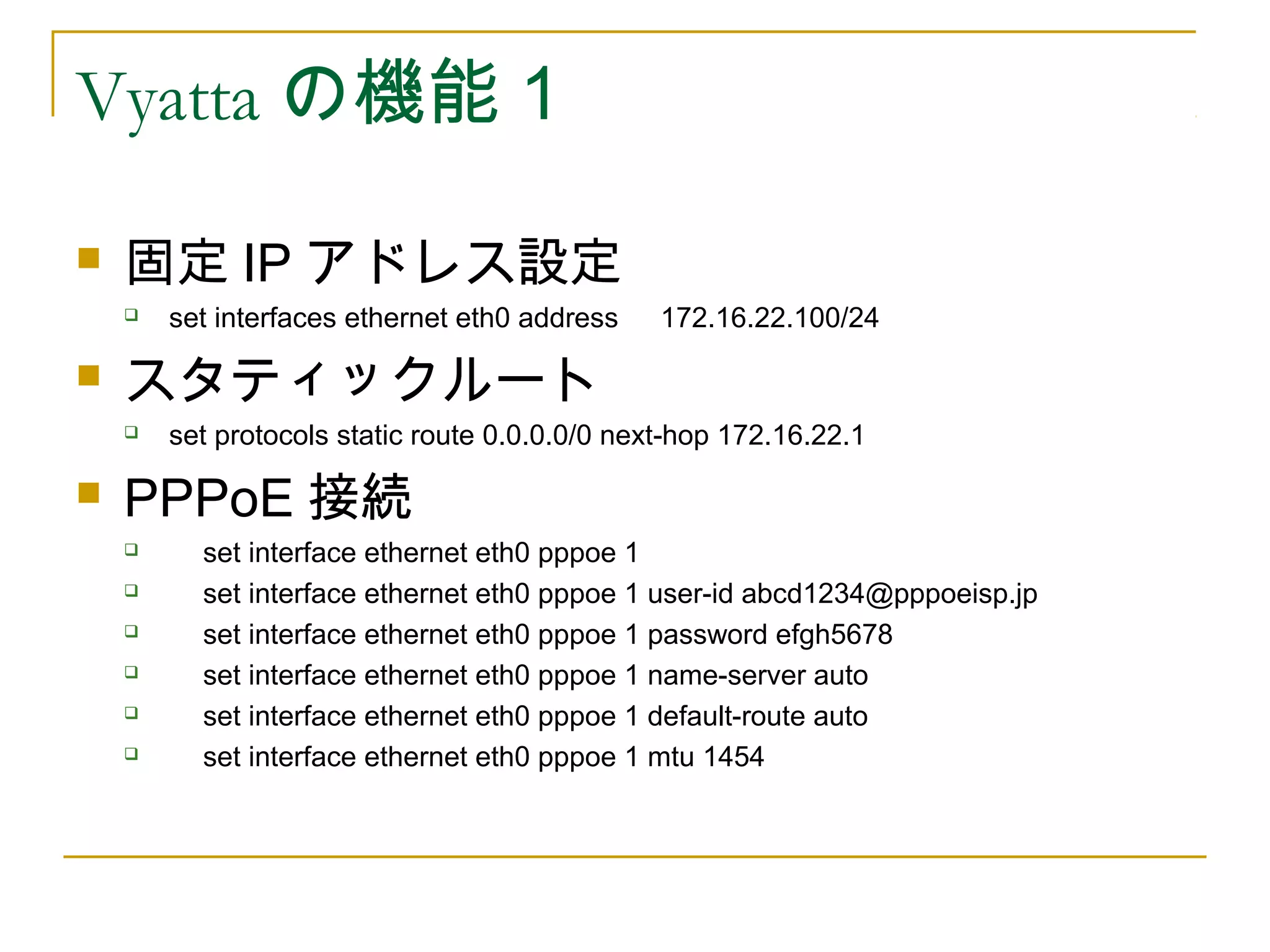

5. Vyatta の機能１
 固定 IP アドレス設定
 set interfaces ethernet eth0 address 172.16.22.100/24
 スタティックルート
 set protocols static route 0.0.0.0/0 next-hop 172.16.22.1
 PPPoE 接続
 set interface ethernet eth0 pppoe 1
 set interface ethernet eth0 pppoe 1 user-id abcd1234@pppoeisp.jp
 set interface ethernet eth0 pppoe 1 password efgh5678
 set interface ethernet eth0 pppoe 1 name-server auto
 set interface ethernet eth0 pppoe 1 default-route auto
 set interface ethernet eth0 pppoe 1 mtu 1454

6. Vyatta の機能 2
 Firewall 設定設定
 rule10 （ TCP で SSH 宛先のパケットは拒否する ) を作成
 set firewall name LOCAL_RULES rule 10 protocol tcp
 set firewall name LOCAL_RULES rule 10 destination port
ssh
 set firewall name LOCAL_RULES rule 10 action reject
 ルール適用
 eth0 の pppoe に対して、方向 local(Vyatta 自身 ) を宛先と
してパケットに適用
 set interfaces ethernet eth0 pppoe 1 firewall local name
LOCAL_RULES

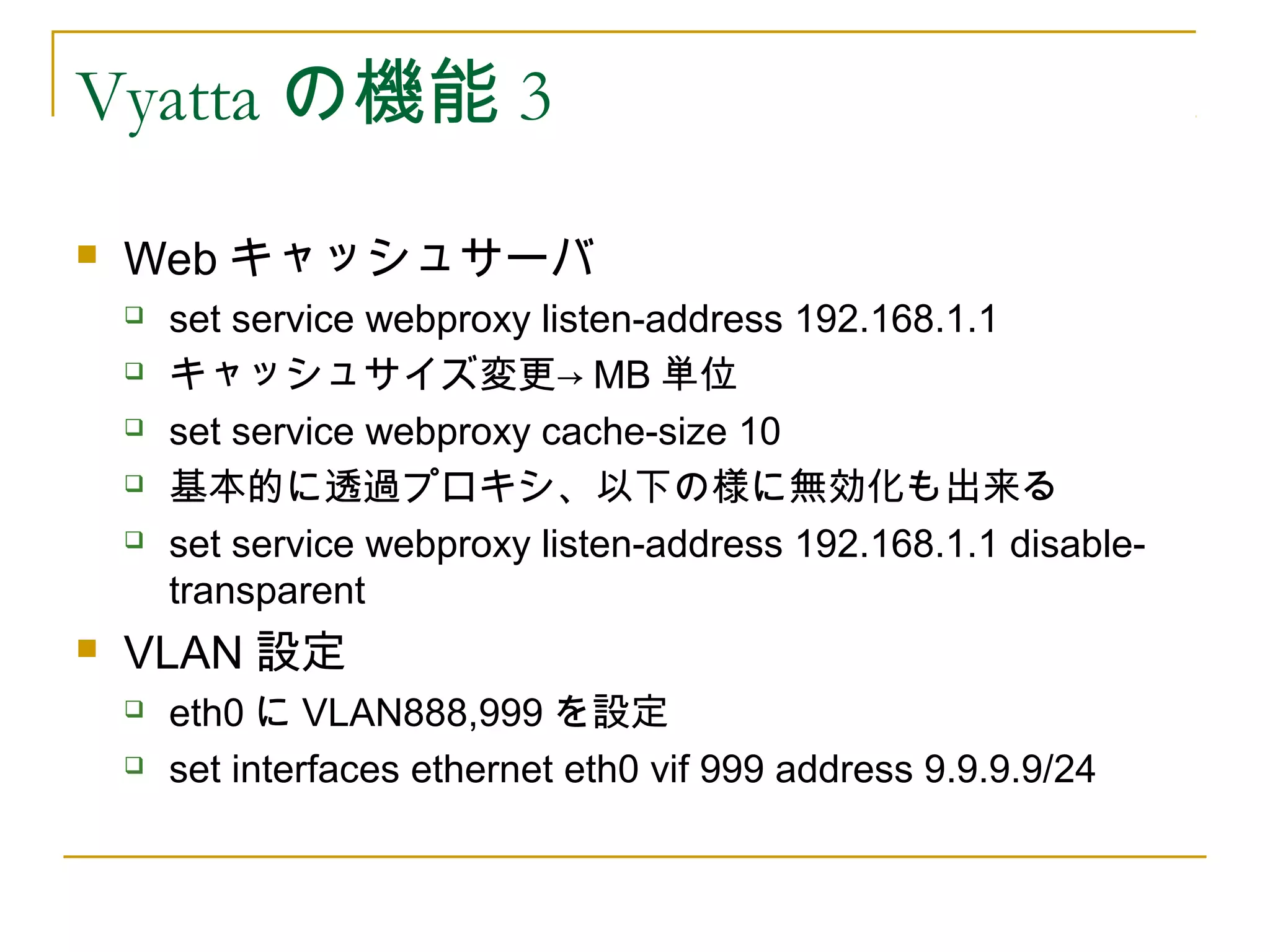

7. Vyatta の機能 3
 Web キャッシュサーバ
 set service webproxy listen-address 192.168.1.1
 キャッシュサイズ変更→ MB 単位
 set service webproxy cache-size 10
 基本的に透過プロキシ、以下の様に無効化も出来る
 set service webproxy listen-address 192.168.1.1 disable-
transparent
 VLAN 設定
 eth0 に VLAN888,999 を設定
 set interfaces ethernet eth0 vif 999 address 9.9.9.9/24

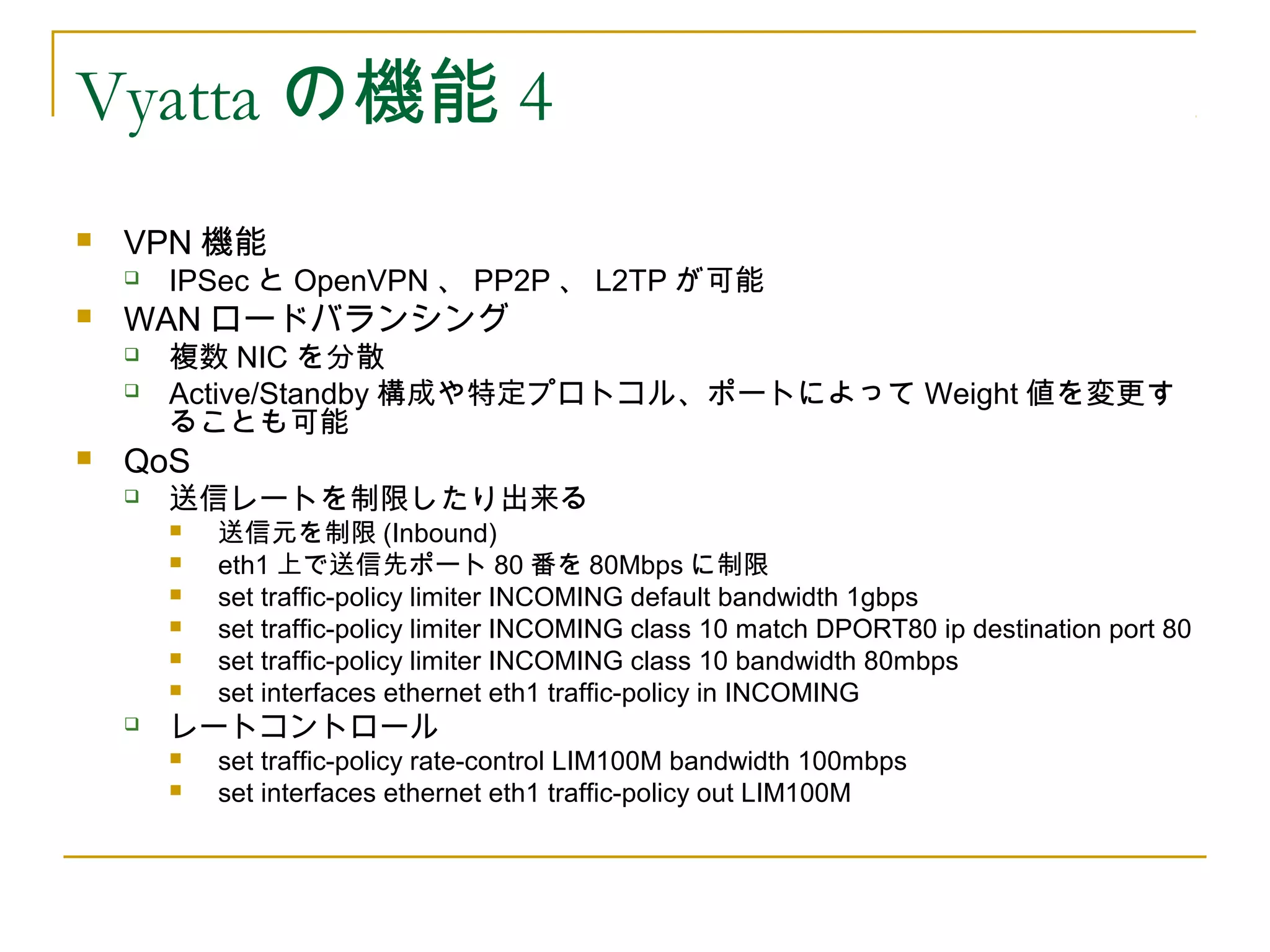

8. Vyatta の機能 4
 VPN 機能
 IPSec と OpenVPN 、 PP2P 、 L2TP が可能
 WAN ロードバランシング
 複数 NIC を分散
 Active/Standby 構成や特定プロトコル、ポートによって Weight 値を変更す
ることも可能
 QoS
 送信レートを制限したり出来る
 送信元を制限 (Inbound)
 eth1 上で送信先ポート 80 番を 80Mbps に制限
 set traffic-policy limiter INCOMING default bandwidth 1gbps
 set traffic-policy limiter INCOMING class 10 match DPORT80 ip destination port 80
 set traffic-policy limiter INCOMING class 10 bandwidth 80mbps
 set interfaces ethernet eth1 traffic-policy in INCOMING
 レートコントロール
 set traffic-policy rate-control LIM100M bandwidth 100mbps
 set interfaces ethernet eth1 traffic-policy out LIM100M

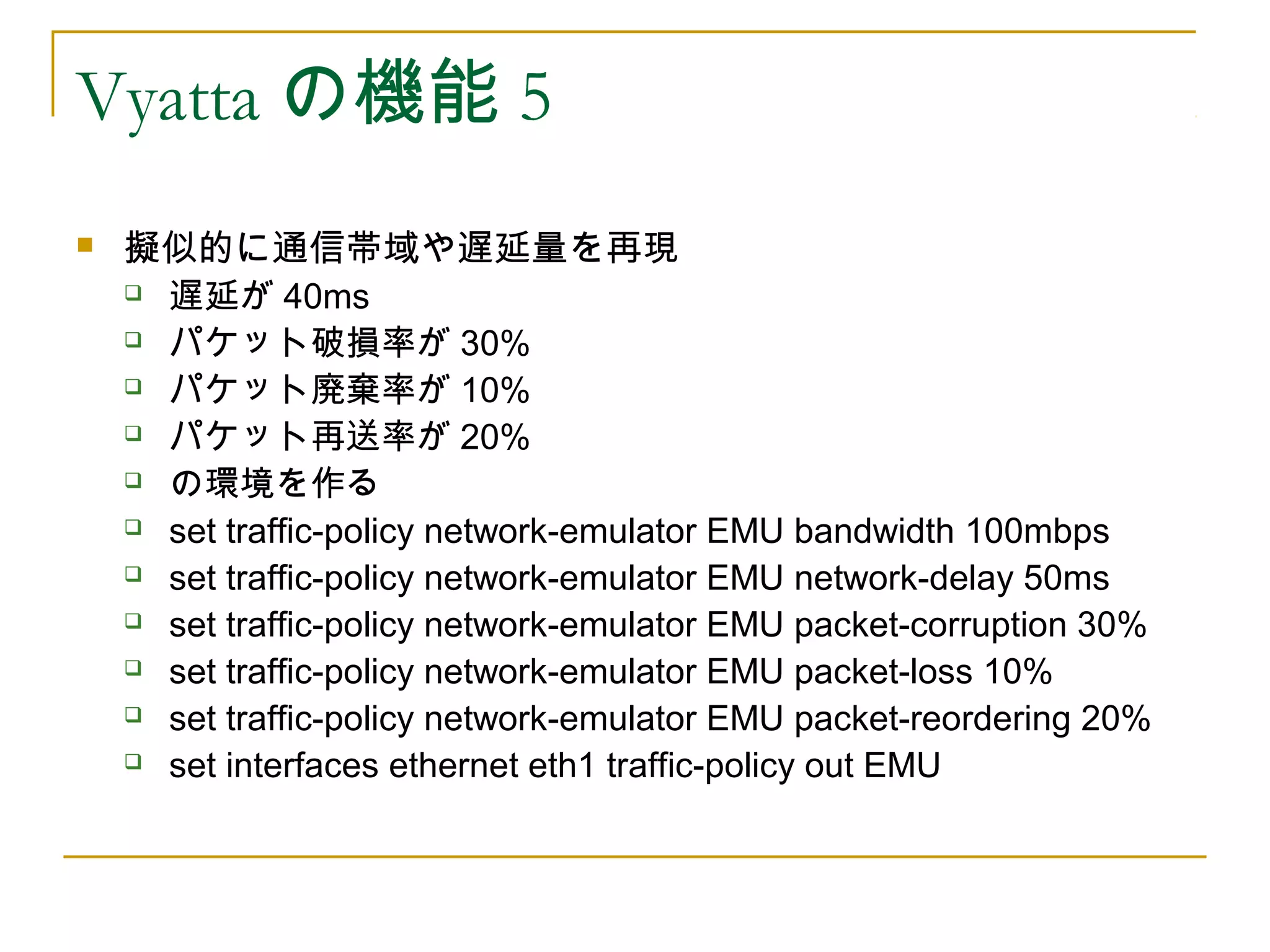

9. Vyatta の機能 5
 擬似的に通信帯域や遅延量を再現
 遅延が 40ms
 パケット破損率が 30%
 パケット廃棄率が 10%
 パケット再送率が 20%
 の環境を作る
 set traffic-policy network-emulator EMU bandwidth 100mbps
 set traffic-policy network-emulator EMU network-delay 50ms
 set traffic-policy network-emulator EMU packet-corruption 30%
 set traffic-policy network-emulator EMU packet-loss 10%
 set traffic-policy network-emulator EMU packet-reordering 20%
 set interfaces ethernet eth1 traffic-policy out EMU

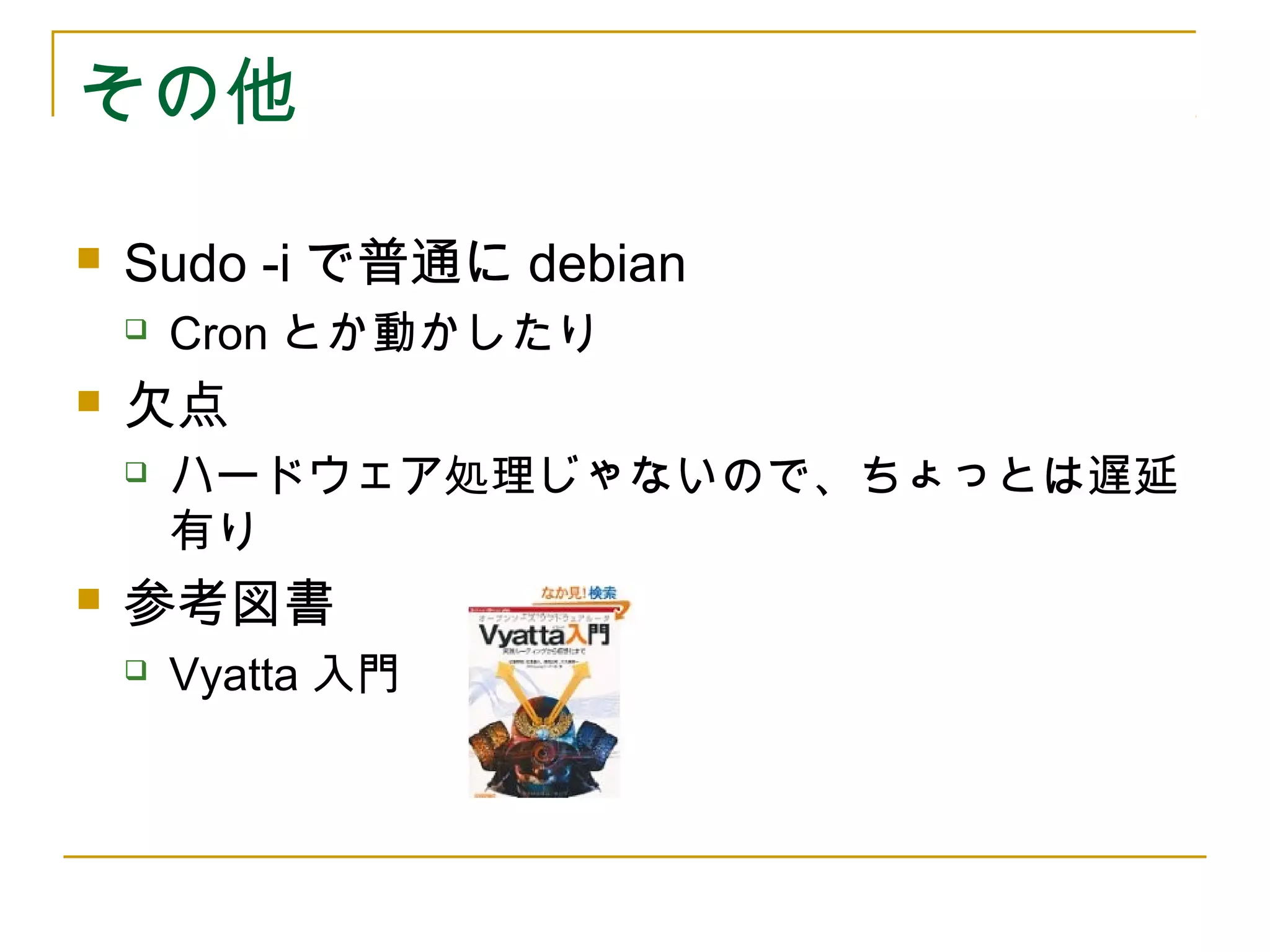

10. その他
 Sudo -i で普通に debian
 Cron とか動かしたり
 欠点
 ハードウェア処理じゃないので、ちょっとは遅延
有り
 参考図書
 Vyatta 入門

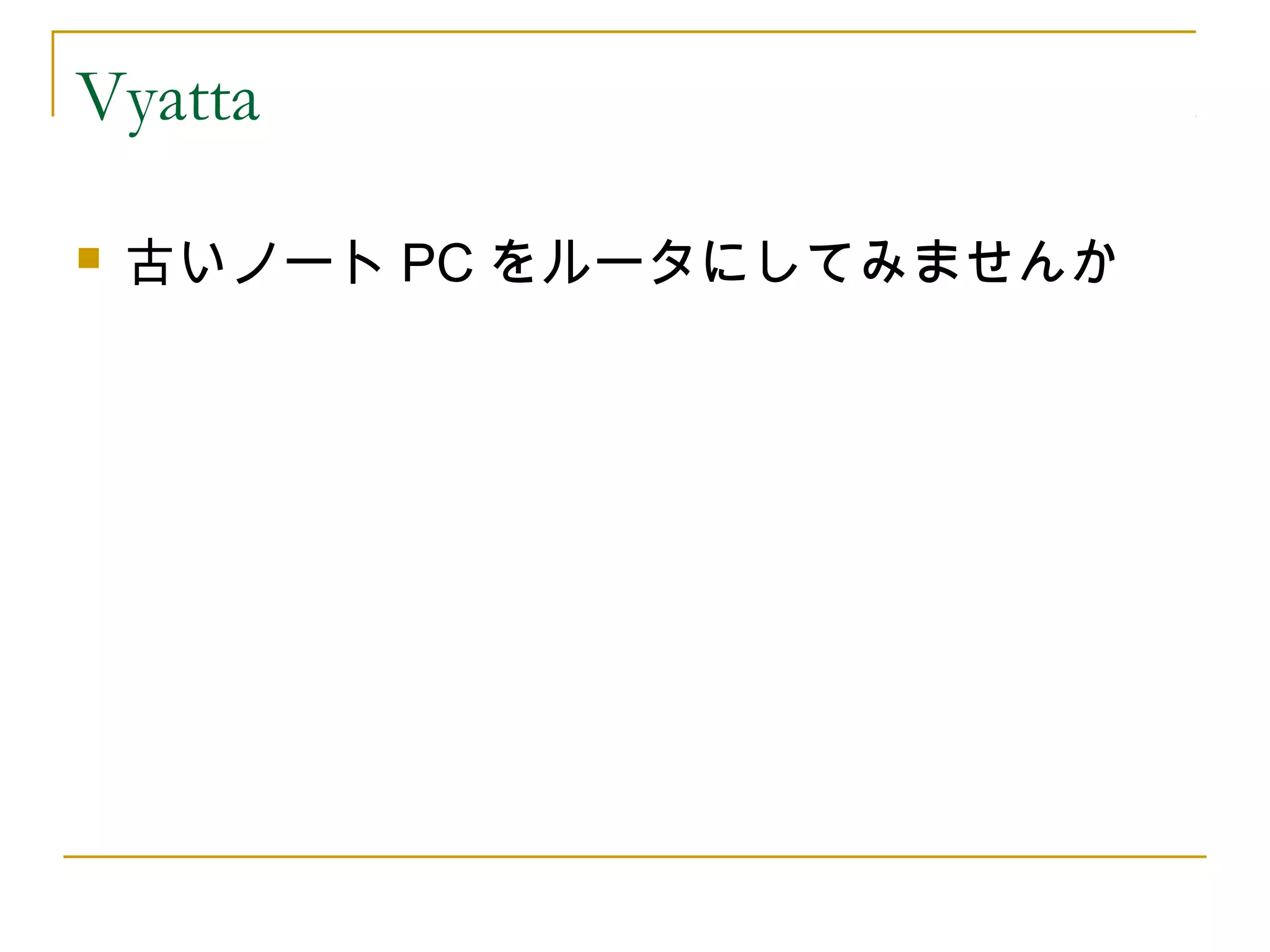

11. Vyatta
 古いノート PC をルータにしてみませんか
