DPDKによる高速コンテナネットワーキング

0Copyright©2015 NTT corp. All Rights Reserved.
DPDKによる高速コンテナネットワーキング
2017/10/31
日比智也
Lagopus User Community
0

 某イベントにて
日比「質問なんですが，DPDKをつかったコンテナアプリを使ってる方ってご存
知ないですか？」
前佛さん「なんですかそれ？」
日比「DPDKっていうネットワークを高速化するライブラリがあって，我々で開
発しているソフトウェアスイッチがそのDPDKでコンテナにつながるんですが，
コンテナでDPDK使ってる人見たことないので探しているんです」
前佛さん「全然しらないのでContainer SIGで発表しませんか？」
日比「おｋ」
今日の発表の経緯

Lagopus
OpenFlowスイッチのソフトウェア実装
汎用x86サーバで動作可能
OSSとして公開 (2014年1月 0.1.x 公開, 2015年8月 0.2.x 公開)
高速なパケット処理と幅広いプロトコルに対応
> 10Gbps
OpenFlow1.3＋tunneling
OpenFlow コントローラ
コントロールプレーン
OpenFlow
プロトコル
OpenFlow スイッチ
データプレーン
Flow Table
フローパターンアクション
フローパターンアクションカウンター
カウンター
Flow
Table
#2
Flow
Table
#3
Flow
Table
#4

性能評価
 単純なポートフォワードを実施した場合のスループットを測定
CPU
E5-2697v2
2.70GHz
NIC Intel X520
メモリ 64GB OS Ubuntu 14.04LTS
CPU
E5-2667v3
3.20GHz
NIC Intel XL710
メモリ 64GB OS Ubuntu 14.04LTS
 10GbE
 測定環境
 測定結果
 40GbE
 測定環境
 測定結果
6.66
8.65
9.28 9.49 9.63 9.77 9.83 9.85 9.86
0
1
2
3
4
5
6
7
8
9
10
0 200 400 600 800 1000 1200 1400
Throughput(Gbps)
Packet size (byte)
Lagopus
Wire-rate
7.7
15.5
26.5
34.2
39.2 39.5
0
5
10
15
20
25
30
35
40
0 200 400 600 800 1000 1200 1400
Throughput(Gbps)
Packet size (byte)
Lagopus
Wire-rate

 DPDKとは
 DPDKによる仮想環境との接続
 仮想マシン
 コンテナ
 DPDK対応のソフトウェアスイッチとコンテナ接続
Agenda

 高性能通信を可能とするパケット処理フレームワーク
 既存フレームワークによる転送のボトルネックを解消
 メモリコピー
 割り込み
 コンテキストスイッチ
 TLBミス
 （CPU coreの）キャッシュミス
DPDK (Data Plane Development Kit)
→ カーネルをバイパス
→ ポーリング動作
→ コアを専有させる
→ Hugepageの利用
→ 独自のメモリ管理機構

カーネルバイパス
NIC
skb_buf
Ethernet Driver API
Socket API
vswitch
packet
buffer
Data plane
1. Interrupt
& DMA
2. system call (read)
User
space
Kernel space
Driver
4. DMA
3. system call (write)
NIC
Ethernet Driver API
Socket API
vswitch
packet
buffer
agentagent
1. DMA
Write
2. DMA
READ
DPDK
Data plane
Userspace
packet processing (Event-based)
DPDK apps
(polling-based)

# of packet to be proceeded for 10Gbps
with 1 CPU core
0
2,000,000
4,000,000
6,000,000
8,000,000
10,000,000
12,000,000
14,000,000
16,000,000
0 256 512 768 1024 1280
#ofpacketsperseconds
Packet size (Byte)
Short packet 64Byte
14.88 MPPS, 67.2 ns
• 2Ghz: 134 clocks
Computer packet 1KByte
1.2MPPS, 835 ns

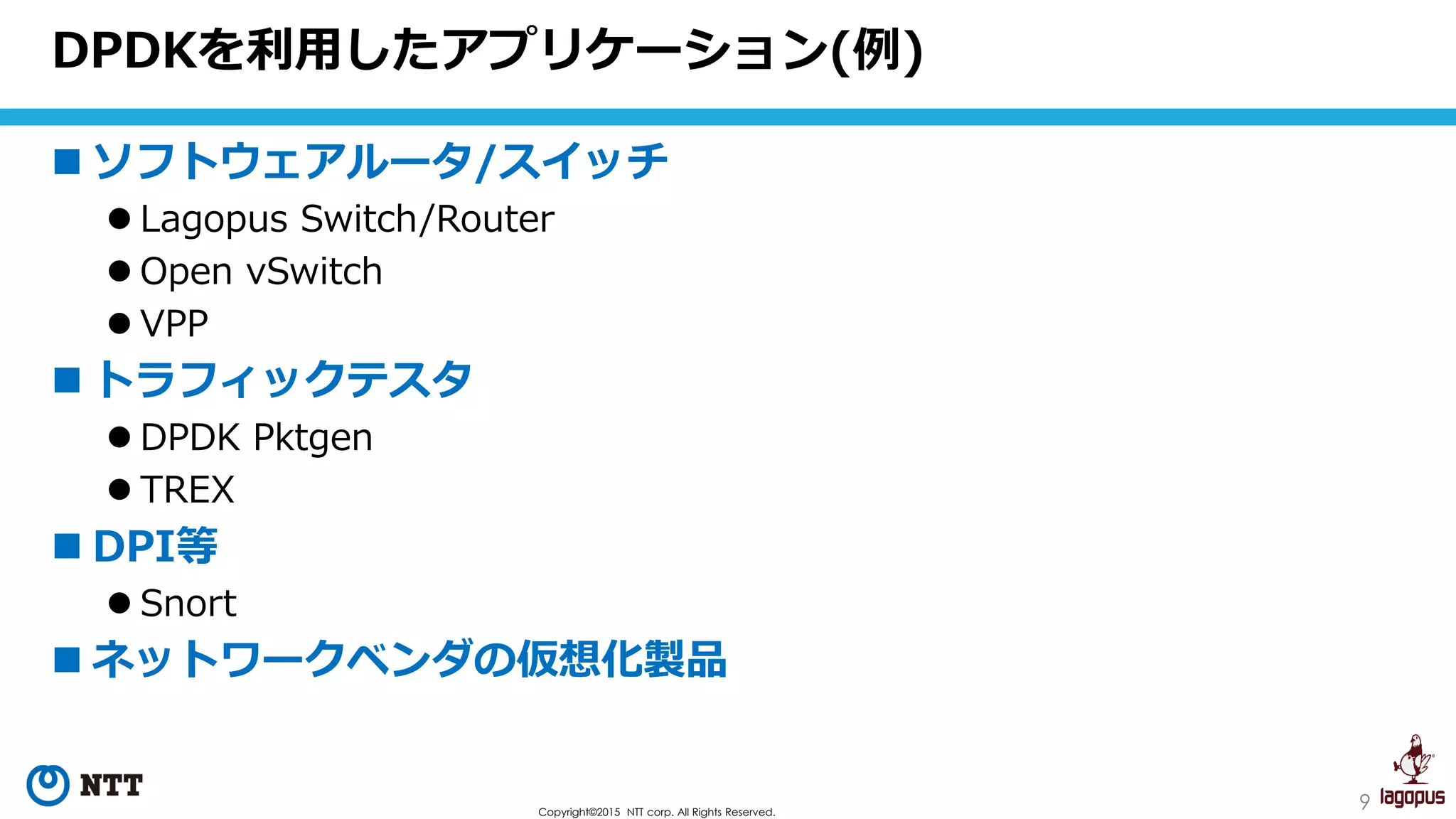

 ソフトウェアルータ/スイッチ
 Lagopus Switch/Router
 Open vSwitch
 VPP
 トラフィックテスタ
 DPDK Pktgen
 TREX
 DPI等
 Snort
 ネットワークベンダの仮想化製品
DPDKを利用したアプリケーション(例)

 ソフトウェアルータ/スイッチ
 Lagopus Switch/Router, Open vSwitch, VPP
 トラフィックジェネレータ
 DPDK Pktgen, TRex
 DPI等
 Snort
 ライブラリ
 mTCP, mOS
 ネットワークベンダの仮想化製品
DPDKを利用したアプリケーション等

 DPDKとは
 仮想マシン
 コンテナ
Agenda

DPDKによる仮想環境との接続（VM）
 NFVのボトルネックである仮想ネットワークと物理ネットワーク
の接続を高速化
Linux
Lagopus
KVM(Hypervisor)
NFV NFV NFV
物理ネットワーク
GuestHost
User
Kernel
Lagopus NFV
Kernel Kernel
GuestHost
User
Kernel
Lagopus NFV
Kernel Kernel
従来方式
高速化

 vhost-user PMD
DPDKによる仮想環境との接続（VM）
引用: http://events.linuxfoundation.org/sites/events/files/slides/Scalable%20high-
performance%20userland%20container%20networking%20for%20NFV.pdf

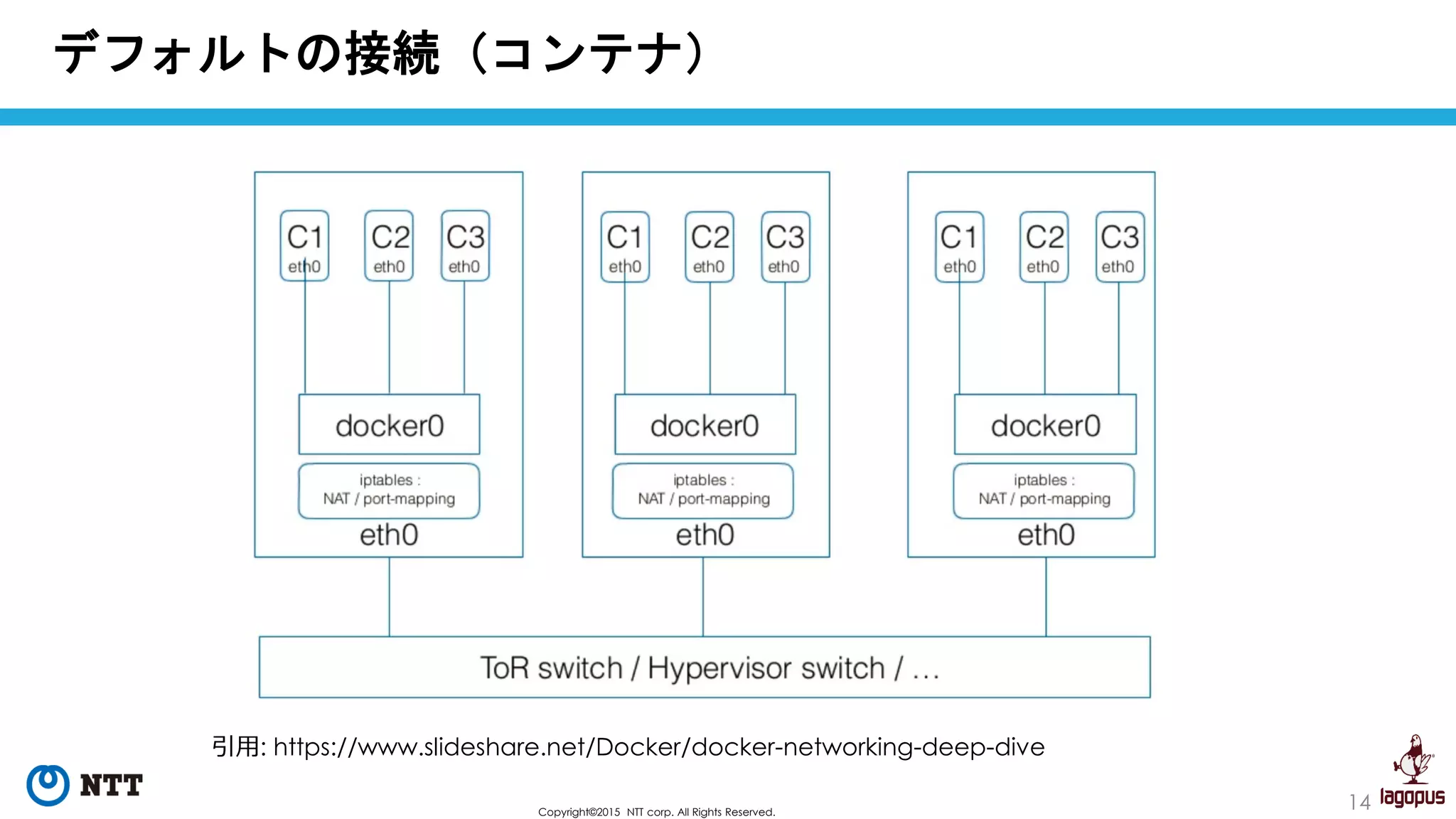

デフォルトの接続（コンテナ）
引用: https://www.slideshare.net/Docker/docker-networking-deep-dive

 SR-IOV or virtio-user
DPDKによる仮想環境との接続（コンテナ）
引用: http://dpdk.org/doc/guides/howto/virtio_user_for_container_networking.html#figure-use-
models-for-running-dpdk-in-containers

DPDKによる仮想環境との接続（コンテナ）
引用: http://dpdk.org/doc/guides/howto/virtio_user_for_container_networking.html#figure-use-
models-for-running-dpdk-in-containers
 virtio-user pmd

 パケットの流れ
 pktgen -> 物理 -> vswitch -> Container(L2Fwd) -> vswitch -> 物理 -> pktgen
性能評価
Lagopus or docker0
Server
Container
L2Fwd or Linux Bridge
Container
pktgen-dpdk
OS: Ubuntu 16.04.1
CPU: Xeon E5-2697 v2 @ 2.70GHz
メモリ: 64GB

性能評価

 DPDKとは
 仮想マシン
 コンテナ
Agenda

コンテナ間接続

接続例
Lagopus
Server
Container
Testpmd

 Docker, Lagopusのインストール
 省略
 Hugepagesの設定
 省略．hugepagesizeは 1G 必須．
 hugetlbfsのマウント
 /etc/fstabを編集
 ホスト用，各コンテナ用それぞれでマウントする
手順（準備）
# for host
none /mnt/huge hugetlbfs pagesize=1G,size=4G 0 0
# for container
none /mnt/huge_c0 hugetlbfs pagesize=1G,size=1G 0 0

 Dockerイメージ
 testpmdのdockerイメージ
 Lagopusの設定
 Interfaceを仮想マシン接続時と同じく，vhost-userで用意する．
 参考：http://www.slideshare.net/tomoyahibi/lagopusl3-lagopus
手順（Docker，Lagopus）
channel channel01 create -dst-addr 127.0.0.1 -protocol tcp
controller controller01 create -channel channel01 -role equal -connection-type main
interface interface01 create -type ethernet-dpdk-phy -device eth_vhost0,iface=/tmp/dpdk/sock0
interface interface02 create -type ethernet-dpdk-phy -device eth_vhost1,iface=/tmp/dpdk/sock1
port port01 create -interface interface01
port port02 create -interface interface02
bridge bridge01 create -controller controller01 -port port01 1 -port port02 2 -dpid 0x1
bridge bridge01 enable
flow bridge01 add in_port=1 apply_actions=output:2
flow bridge01 add in_port=2 apply_actions=output:1

 Lagopusの起動
 Dockerの起動
手順（起動）
$ sudo lagopus -d -- -c 0xc -n 2 -m 1024 --
$ docker run -it --rm -v /mnt/huge_c0:/mnt/huge_c0 -v /tmp/dpdk:/tmp/dpdk dpdk-docker
testpmd --no-pci --vdev=virtio_user0,path=/tmp/dpdk/sock0 --
vdev=virtio_user1,path=/tmp/dpdk/sock1 -c 0x3 -n 2 -m 1024 -- --disable-hw-vlan-filter -i

 DPDKはコアを専有する
 virtio-userをつかめるのはDPDKアプリのみ
 コンテナで使うHugepagesは８ページ以下しか使えない
 CPUを複数ソケットもつ場合，Dockerで使用するノードを明示的に
指定する必要がある
 悪意あるコンテナを使わない
ポイント

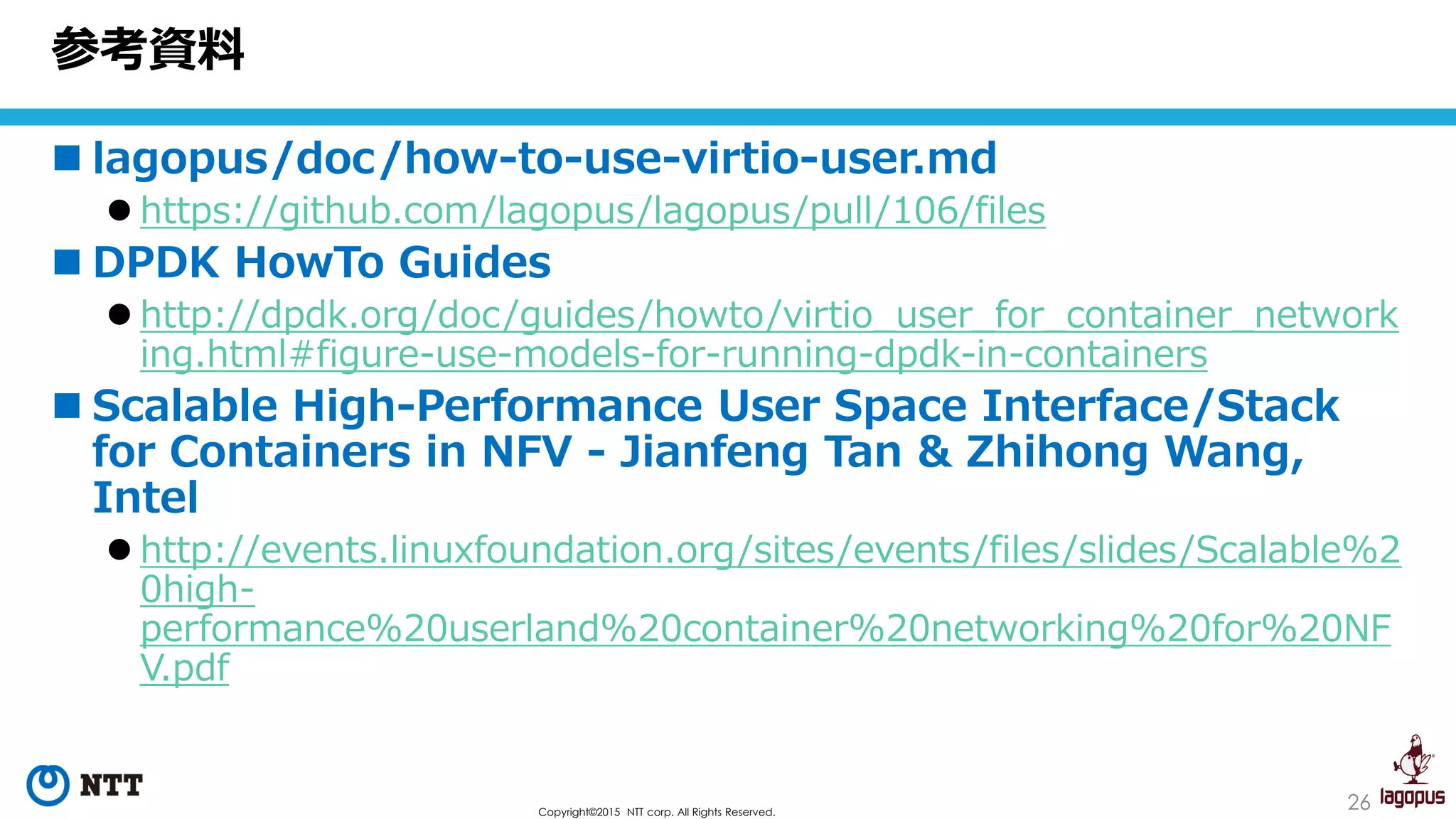

 lagopus/doc/how-to-use-virtio-user.md
 https://github.com/lagopus/lagopus/pull/106/files
 DPDK HowTo Guides
 http://dpdk.org/doc/guides/howto/virtio_user_for_container_network
ing.html#figure-use-models-for-running-dpdk-in-containers
 Scalable High-Performance User Space Interface/Stack
for Containers in NFV - Jianfeng Tan & Zhihong Wang,
Intel
 http://events.linuxfoundation.org/sites/events/files/slides/Scalable%2
0high-
performance%20userland%20container%20networking%20for%20NF
V.pdf
参考資料

 DPDKとは
 仮想マシン
 コンテナ
 おまけ
Agenda

 Lagopus Switch から Lagopus Routerに
 OpenFlow Switchで開発した柔軟なフロー検索と処理に加え，様々なネット
ワーク制御系アプリやオーケストレーションと連携可能とする
• ルータの備える標準的なプロトコル制御機能
• オーバーレイネットワークを実現するVxLANやGRE
• 暗号化（IPsec)の終端機能
新Lagopus

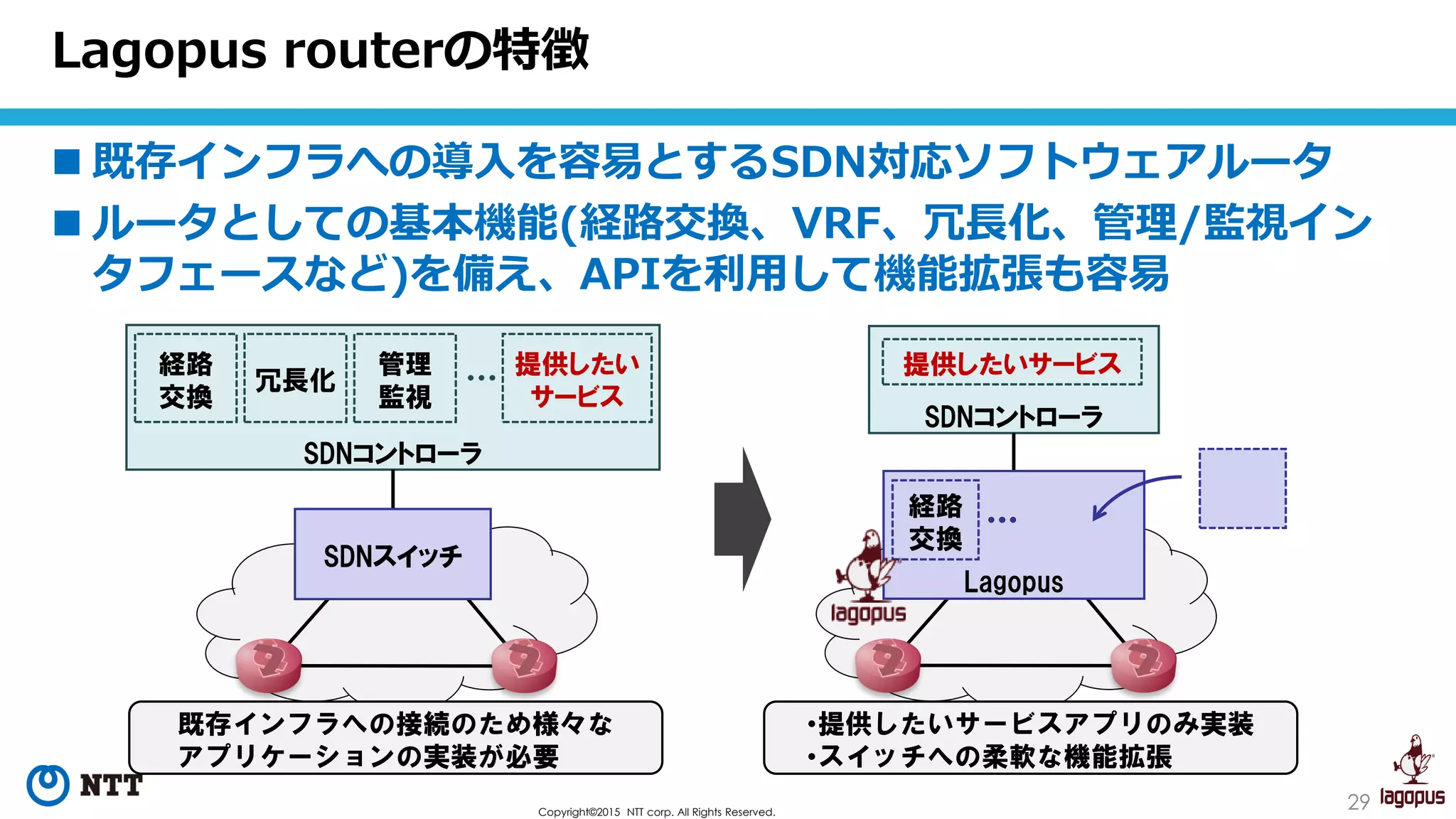

Lagopus routerの特徴
 既存インフラへの導入を容易とするSDN対応ソフトウェアルータ
 ルータとしての基本機能(経路交換、VRF、冗長化、管理/監視イン
タフェースなど)を備え、APIを利用して機能拡張も容易
SDNコントローラ
経路
交換
冗長化
管理
監視
提供したい
サービス
SDNスイッチ
SDNコントローラ
提供したいサービス
Lagopus
経路
交換
既存インフラへの接続のため様々な
アプリケーションの実装が必要
•提供したいサービスアプリのみ実装
•スイッチへの柔軟な機能拡張

 パケット処理部，構成情報管理
機構，プロトコルエージェント
を疎結合で接続
 プロトコル処理制御用のAPIをプ
ロトコル毎に提供
 詳細は公開中
 http://www.lagopus.org/lagopus
2-design-book/ja/
Lagopus Router アーキテクチャ
Lagopusルータ
Routing
agent
(BGP/OSPF等
の経路交換)
VRRP agent
(冗長構成の
制御)
IKE agent
(暗号化のた
めの鍵交換)
SNMP agent
(設定、統計
情報の提供)
Dataplane
Dataplane framework
Network
Interface
L2
(Bridging)
L3
(Routing)
IPsec
(暗号/復号)
Config datastore
(設定情報の統合管理)
SDN controller/Orchestrator CLI

 Lagopus
 https://lagopus.org
 Github
 https://github.com/lagopus/lagopus
 Lagopus books (英語)
 http://www.lagopus.org/lagopus-book/en/html/
 Mailing list (英語，開発者向け)
 https://lists.sourceforge.net/lists/listinfo/lagopus-devel
 Slack
 https://lagopus-project-slack.herokuapp.com/
参考

ご清聴ありがとうございました
