- 1. Multivibrator Bistable Oleh : RachelChandra Aditama NIM : 1410502058
- 2. Konsep Dasar Multivibrator •Multivibrator adalah rangkaian elektronik terpadu yang digunakan untuk menerapkan variasi dari sistem dua keadaan (two state system) yang dapat menghasilkan suatu sinyal kontinu, yang dapat digunakan sebagai pewaktu (timer) dari rangkaian-rangkaian sekuensial.
- 3. Konsep Dasar Multivibrator •Multivibrator beroperasi sebagai osilator, yaitu sebagai sebuah rangkaian pembangkit sinyal, di mana sinyal yang dihasilkan pada keluaran akan berbentuk gelombang persegi (square wave). • Multivibrator dalam pengoperasiannya memiliki dua keadaan utama, yaitu keadaan stabil dan keadaan tak stabil.

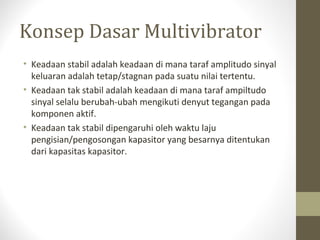

- 4. Konsep Dasar Multivibrator •Keadaan stabil adalah keadaan di mana taraf amplitudo sinyal keluaran adalah tetap/stagnan pada suatu nilai tertentu. • Keadaan tak stabil adalah keadaan di mana taraf ampiltudo sinyal selalu berubah-ubah mengikuti denyut tegangan pada komponen aktif. • Keadaan tak stabil dipengaruhi oleh waktu laju pengisian/pengosongan kapasitor yang besarnya ditentukan dari kapasitas kapasitor.

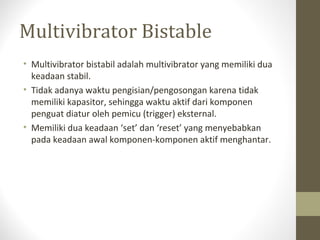

- 5. Multivibrator Bistable • Multivibratorbistabil adalah multivibrator yang memiliki dua keadaan stabil. • Tidak adanya waktu pengisian/pengosongan karena tidak memiliki kapasitor, sehingga waktu aktif dari komponen penguat diatur oleh pemicu (trigger) eksternal. • Memiliki dua keadaan ‘set’ dan ‘reset’ yang menyebabkan pada keadaan awal komponen-komponen aktif menghantar.

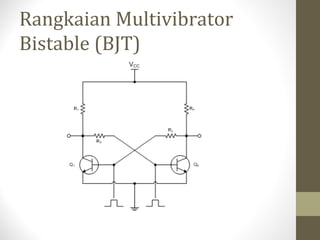

- 6.

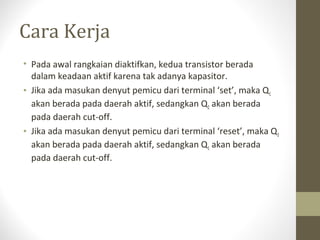

- 7. Cara Kerja • Padaawal rangkaian diaktifkan, kedua transistor berada dalam keadaan aktif karena tak adanya kapasitor. • Jika ada masukan denyut pemicu dari terminal ‘set’, maka Q1 akan berada pada daerah aktif, sedangkan Q2 akan berada pada daerah cut-off. • Jika ada masukan denyut pemicu dari terminal ‘reset’, maka Q2 akan berada pada daerah aktif, sedangkan Q1 akan berada pada daerah cut-off.

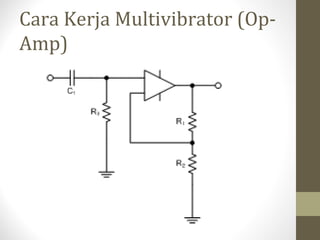

- 8. Cara Kerja Multivibrator(Op- Amp)

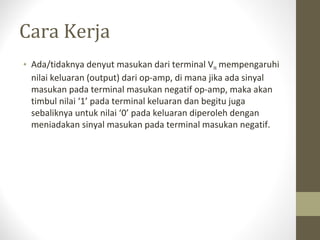

- 9. Cara Kerja • Ada/tidaknyadenyut masukan dari terminal VIN mempengaruhi nilai keluaran (output) dari op-amp, di mana jika ada sinyal masukan pada terminal masukan negatif op-amp, maka akan timbul nilai ‘1’ pada terminal keluaran dan begitu juga sebaliknya untuk nilai ‘0’ pada keluaran diperoleh dengan meniadakan sinyal masukan pada terminal masukan negatif.

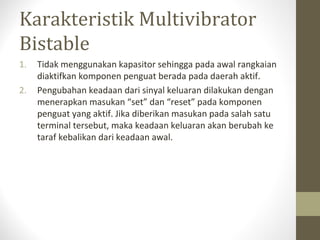

- 10. Karakteristik Multivibrator Bistable 1. Tidakmenggunakan kapasitor sehingga pada awal rangkaian diaktifkan komponen penguat berada pada daerah aktif. 2. Pengubahan keadaan dari sinyal keluaran dilakukan dengan menerapkan masukan “set” dan “reset” pada komponen penguat yang aktif. Jika diberikan masukan pada salah satu terminal tersebut, maka keadaan keluaran akan berubah ke taraf kebalikan dari keadaan awal.
- 11.
- 12. Aplikasi Multivibrator Bistable 1. Membangkitkandan memproses sinyal-sinyal denyut. 2. Melakukan operasi-operasi seperti penyimpanan bit data dan operasi logika (aljabar Boole) 3. Pembentuk sistem memori dalam bentuk flip-flop RS atau JK.
- 13.
