MICRCONTROLLER PROGRAMING
PWM WAVE GENRATORE
#include<reg51.h>
#include<stdio.h>
#include"lcd.h"
sbit Add_A=P0^7; // Address pins for selecting input channels.
sbit Add_B=P0^6;
sbit Add_C=P0^5;
sbit ALE=P0^4; //address latch enable
sbit START=P0^0; //start conversion
sbit EOC=P0^1; //end of conversion
sbit OE=P0^2; //output enable
sbit CLK=P0^3; // clock
sbit Increment=P3^0;
sbit Decrement=P3^1;
sbit Enter=P3^2;
sbit pwm=P3^4;
#define Data_Bus P2
#define Half Cycle Delay 10 // usecs
#define AN0 0
#define AN1 1
#define AN2 2
#define AN3 3
#define AN4 4
#define AN5 5
#define AN6 6
#define AN7 7
float voltage=0;
unsigned char volt=0;
unsigned int Ton=0;
unsigned int Toff=0; // Function Declarations
void Init ADC(void);
unsigned int ReadADC(unsigned char);
void __delay_us(unsigned int );
void Duty_Delay();
void PWM(unsigned char x);
void main()
{
unsigned char ADC_Value = 0; // To capture ADC value
unsigned int i=0;
InitADC(); // Initialize ADC
LCD_INIT();
LCD_COMMAND(0x01);
LCD_STRING("POWER CONVERTOR ");
LCD_COMMAND(0xC0);
MICRCONTROLLER PROGRAMING
LCD_STRING(" CONTROL SYSTEM ");
for(i=0;i<60;i++)
DELAY();
for(i=0;i<50;i++)
DELAY();
LCD_COMMAND(0x01);
LCD_STRING(" VOLTAGE IS ");
ADC_Value = ReadADC(AN0); // Read ADC value from Channel 0
voltage=(ADC_Value);
voltage=(voltage*33/255);
LCD_COMMAND(0xC0);
LCD_FLOAT(voltage);
LCD_STRING(" VOLT ");
for(i=0;i<50;i++)
DELAY();
while(1)
{
for(i=0;i<50;i++)
DELAY();
LCD_COMMAND(0x01);
LCD_STRING(" VOLTAGE IS ");
ADC_Value = ReadADC(AN0); // Read ADC value from Channel 0
voltage=(ADC_Value);
voltage=(voltage*33/255);
LCD_COMMAND(0xC0);
LCD_FLOAT(voltage);
LCD_STRING(" VOLT ");
for(i=0;i<50;i++)
DELAY();
if(Increment==0) //Check if Increment pin is pressed
{
volt=0;
while(Enter!=0) //loop untill enter is pressed
{
if(Increment==0)
{
++volt;
if(volt>10)
volt=10;
LCD_COMMAND(0x01);
LCD_COMMAND(0x80);
LCD_STRING(" VOLTAGE IS ");
LCD_COMMAND(0xC0);
LCD_INT(volt*3);
LCD_STRING(" VOLT ");
}
if(Decrement==0)
{
MICRCONTROLLER PROGRAMING
--volt;
if(volt<1)
volt=1;
LCD_COMMAND(0x01);
LCD_COMMAND(0x80);
LCD_STRING(" VOLTAGE IS ");
LCD_COMMAND(0xC0);
LCD_INT(volt*3);
LCD_STRING(" VOLT ");
}
} // end of while(Enter!=0)
LCD_COMMAND(0xC0);
LCD_STRING(" ZERO ");
//PWM(volt*10); //volt=0;
} // end of if(increment==0)
if(Decrement==0) //Check if Decrement pin is pressed
{
volt=0;
while(Enter!=0) //loop untill enter is pressed
{
if(Decrement==0)
{
if(volt<=1)
volt=1;
else
--volt;
LCD_COMMAND(0x01);
LCD_COMMAND(0x80);
LCD_STRING(" VOLTAGE IS ");
LCD_COMMAND(0xC0);
LCD_INT(volt*3);
LCD_STRING(" VOLT ");
}
if(Increment==0)
{
++volt;
if(volt>10)
volt=10;
LCD_COMMAND(0x01);
LCD_COMMAND(0x80);
LCD_STRING(" VOLTAGE IS ");
LCD_COMMAND(0xC0);
LCD_INT(volt*3);
LCD_STRING(" VOLT ");
}
} // end of while(Enter!=0)
LCD_COMMAND(0xC0);
MICRCONTROLLER PROGRAMING
LCD_STRING(" ZERO "); // PWM(volt*10); //volt=0;
} //end of if(decrement==0)
PWM(volt);
} //end of while(1)
} //end of main()
void PWM(unsigned char x) //400HZ=2500us Duty cycle=Ton/Ton+Toff*100
{
unsigned char i=0;
if(x==1)
{
pwm=1;
__delay_us(100);
pwm=0;
__delay_us(900);
}
if(x==2)
{
pwm=1;
__delay_us(200);
pwm=0;
__delay_us(800);
}
if(x==3)
{
pwm=1;
__delay_us(300);
pwm=0;
__delay_us(700);
}
if(x==4)
{
pwm=1;
__delay_us(400);
pwm=0;
__delay_us(600);
}
if(x==5)
{
pwm=1;
__delay_us(500);
pwm=0;
__delay_us(500);
}
if(x==6)
{
pwm=1;
MICRCONTROLLER PROGRAMING
__delay_us(600);
pwm=0;
__delay_us(400);
}
if(x==7)
{
pwm=1;
__delay_us(700);
pwm=0;
__delay_us(300);
}
if(x==8)
{
pwm=1;
__delay_us(800);
pwm=0;
__delay_us(200);
}
if(x==9)
{
pwm=1;
__delay_us(900);
pwm=0;
__delay_us(100);
}
if(x==10)
{
pwm=1;
__delay_us(1000);
}
else
pwm=0;
}
void InitADC(void)
{
Add_A = 0; // Make output
Add_B = 0; // Make output
Add_C = 0; // Make output
ALE = 0; // Make output
EOC = 1; // Make output
OE = 0; // Make output
START = 0; // Make output
CLK = 0; // Make output
Data_Bus = 0xFF; // Make Inputs
}
MICRCONTROLLER PROGRAMING
unsigned int ReadADC(unsigned char Channel)
{
unsigned int i = 0;
unsigned int ADC_value = 0;
// Select Channel
switch(Channel)
{
case AN0: Add_C = 0; Add_B = 0; Add_A = 0; break;
case AN1: Add_C = 0; Add_B = 0; Add_A = 1; break;
case AN2: Add_C = 0; Add_B = 1; Add_A = 0; break;
case AN3: Add_C = 0; Add_B = 1; Add_A = 1; break;
case AN4: Add_C = 1; Add_B = 0; Add_A = 0; break;
case AN5: Add_C = 1; Add_B = 0; Add_A = 1; break;
case AN6: Add_C = 1; Add_B = 1; Add_A = 0; break;
case AN7: Add_C = 1; Add_B = 1; Add_A = 1; break;
}
__delay_us(HalfCycleDelay); // 250kHz Frequency
ALE = 1; // Enable Address Latch
CLK = 1; // Make CLK High
__delay_us(HalfCycleDelay); // 250kHz Frequency
CLK = 0; // Make CLK Low
START = 1; // Start ADC Conversion
__delay_us(HalfCycleDelay); // 250kHz Frequency
CLK = 1; // Make CLK High
ALE = 0; // Disable Address Latch
__delay_us(HalfCycleDelay); // 250kHz Frequency
CLK = 0; // Make CLK Low
START = 0; // Complete the start pulse
for(i=0;i<2000;i++)
{
CLK = !CLK; // Toggle Clock
__delay_us(HalfCycleDelay); // 250kHz Frequency
if(!EOC) // Wait for EOC to be low
break;
}
for(i=0;i<2000;i++)
{
CLK = !CLK; // Toggle Clock
__delay_us(HalfCycleDelay); // 250kHz Frequency
if(EOC) // Wait for EOC to be High
break;
}
MICRCONTROLLER PROGRAMING
CLK = 0; // Make CLK Low
OE = 1; // Enable Output
__delay_us(HalfCycleDelay); // 250kHz Frequency
CLK = 1; // Make CLK High
__delay_us(HalfCycleDelay); // 250kHz Frequency
CLK = 0; // Make CLK Low
__delay_us(HalfCycleDelay); // 250kHz Frequency
CLK = 1; // Make CLK High
ADC_value = Data_Bus; // Read value
__delay_us(HalfCycleDelay); // 250kHz Frequency
OE = 0; // Disable Output
CLK = 0; // Make CLK Low
__delay_us(HalfCycleDelay); // 250kHz Frequency
return ADC_value; // Return ADC value
}
void __delay_us(unsigned int d)
{
unsigned int i, limit;
limit = d/15;
for(i=0;i<limit;i++);
}
void DELAY()
{
int k;
for(k=0;k<10000;k++);
}
void Duty_Delay()
{
int k;
for(k=0;k<5000;k++);
}

Pwm wave

  • 1.

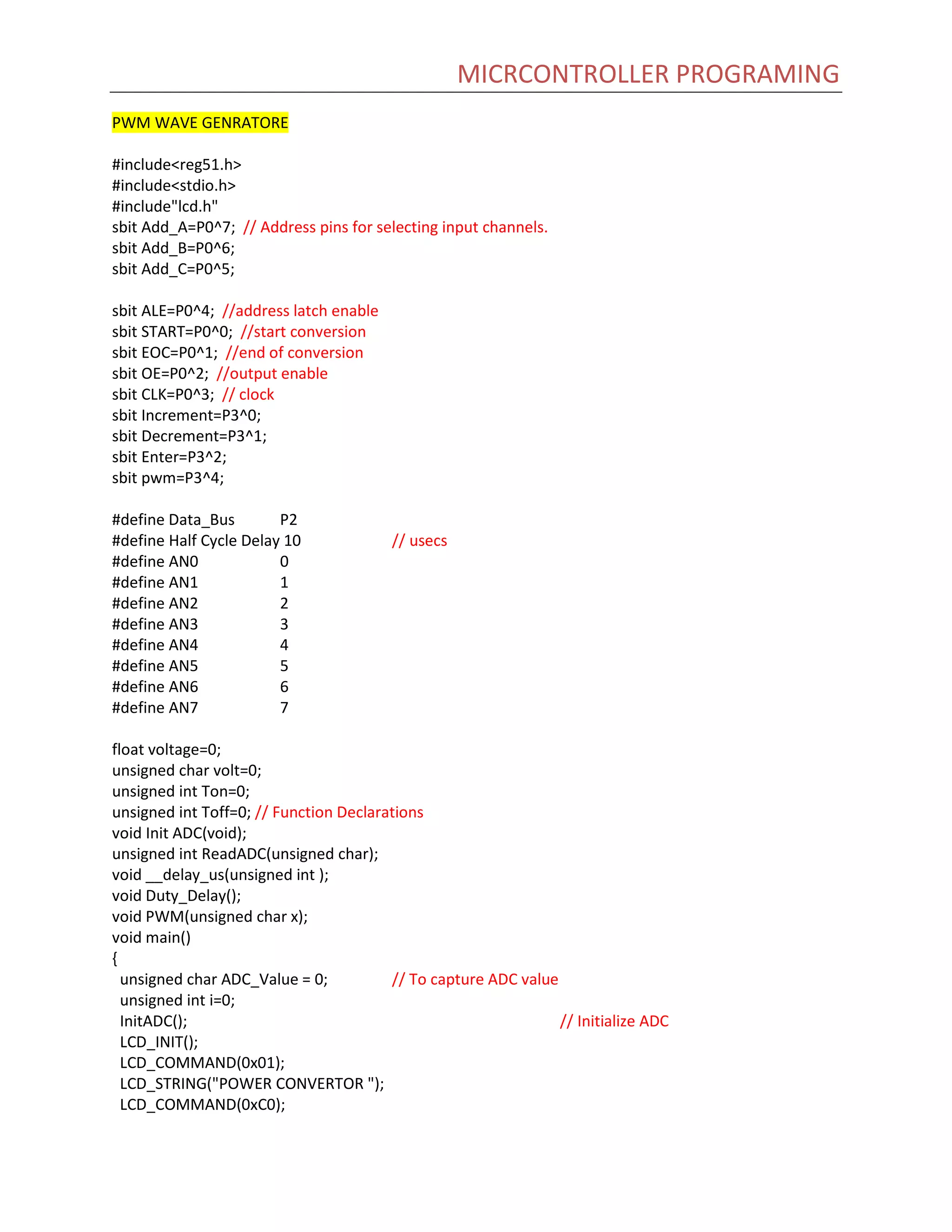

    MICRCONTROLLER PROGRAMING PWM WAVEGENRATORE #include<reg51.h> #include<stdio.h> #include"lcd.h" sbit Add_A=P0^7; // Address pins for selecting input channels. sbit Add_B=P0^6; sbit Add_C=P0^5; sbit ALE=P0^4; //address latch enable sbit START=P0^0; //start conversion sbit EOC=P0^1; //end of conversion sbit OE=P0^2; //output enable sbit CLK=P0^3; // clock sbit Increment=P3^0; sbit Decrement=P3^1; sbit Enter=P3^2; sbit pwm=P3^4; #define Data_Bus P2 #define Half Cycle Delay 10 // usecs #define AN0 0 #define AN1 1 #define AN2 2 #define AN3 3 #define AN4 4 #define AN5 5 #define AN6 6 #define AN7 7 float voltage=0; unsigned char volt=0; unsigned int Ton=0; unsigned int Toff=0; // Function Declarations void Init ADC(void); unsigned int ReadADC(unsigned char); void __delay_us(unsigned int ); void Duty_Delay(); void PWM(unsigned char x); void main() { unsigned char ADC_Value = 0; // To capture ADC value unsigned int i=0; InitADC(); // Initialize ADC LCD_INIT(); LCD_COMMAND(0x01); LCD_STRING("POWER CONVERTOR "); LCD_COMMAND(0xC0);
  • 2.

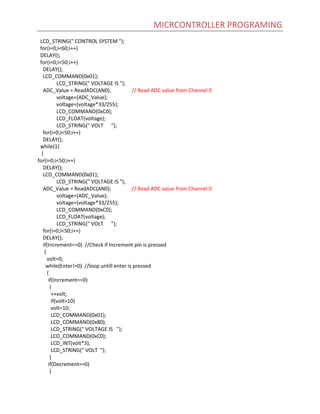

    MICRCONTROLLER PROGRAMING LCD_STRING(" CONTROLSYSTEM "); for(i=0;i<60;i++) DELAY(); for(i=0;i<50;i++) DELAY(); LCD_COMMAND(0x01); LCD_STRING(" VOLTAGE IS "); ADC_Value = ReadADC(AN0); // Read ADC value from Channel 0 voltage=(ADC_Value); voltage=(voltage*33/255); LCD_COMMAND(0xC0); LCD_FLOAT(voltage); LCD_STRING(" VOLT "); for(i=0;i<50;i++) DELAY(); while(1) { for(i=0;i<50;i++) DELAY(); LCD_COMMAND(0x01); LCD_STRING(" VOLTAGE IS "); ADC_Value = ReadADC(AN0); // Read ADC value from Channel 0 voltage=(ADC_Value); voltage=(voltage*33/255); LCD_COMMAND(0xC0); LCD_FLOAT(voltage); LCD_STRING(" VOLT "); for(i=0;i<50;i++) DELAY(); if(Increment==0) //Check if Increment pin is pressed { volt=0; while(Enter!=0) //loop untill enter is pressed { if(Increment==0) { ++volt; if(volt>10) volt=10; LCD_COMMAND(0x01); LCD_COMMAND(0x80); LCD_STRING(" VOLTAGE IS "); LCD_COMMAND(0xC0); LCD_INT(volt*3); LCD_STRING(" VOLT "); } if(Decrement==0) {
  • 3.

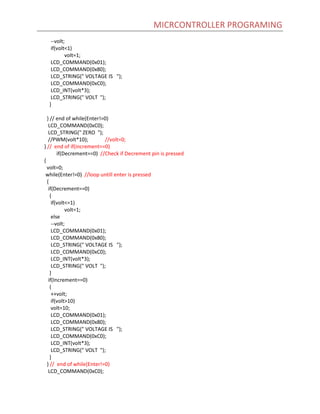

    MICRCONTROLLER PROGRAMING --volt; if(volt<1) volt=1; LCD_COMMAND(0x01); LCD_COMMAND(0x80); LCD_STRING(" VOLTAGEIS "); LCD_COMMAND(0xC0); LCD_INT(volt*3); LCD_STRING(" VOLT "); } } // end of while(Enter!=0) LCD_COMMAND(0xC0); LCD_STRING(" ZERO "); //PWM(volt*10); //volt=0; } // end of if(increment==0) if(Decrement==0) //Check if Decrement pin is pressed { volt=0; while(Enter!=0) //loop untill enter is pressed { if(Decrement==0) { if(volt<=1) volt=1; else --volt; LCD_COMMAND(0x01); LCD_COMMAND(0x80); LCD_STRING(" VOLTAGE IS "); LCD_COMMAND(0xC0); LCD_INT(volt*3); LCD_STRING(" VOLT "); } if(Increment==0) { ++volt; if(volt>10) volt=10; LCD_COMMAND(0x01); LCD_COMMAND(0x80); LCD_STRING(" VOLTAGE IS "); LCD_COMMAND(0xC0); LCD_INT(volt*3); LCD_STRING(" VOLT "); } } // end of while(Enter!=0) LCD_COMMAND(0xC0);
  • 4.

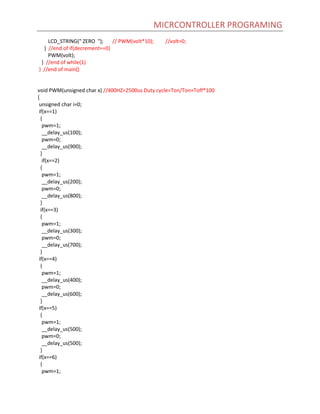

    MICRCONTROLLER PROGRAMING LCD_STRING(" ZERO"); // PWM(volt*10); //volt=0; } //end of if(decrement==0) PWM(volt); } //end of while(1) } //end of main() void PWM(unsigned char x) //400HZ=2500us Duty cycle=Ton/Ton+Toff*100 { unsigned char i=0; if(x==1) { pwm=1; __delay_us(100); pwm=0; __delay_us(900); } if(x==2) { pwm=1; __delay_us(200); pwm=0; __delay_us(800); } if(x==3) { pwm=1; __delay_us(300); pwm=0; __delay_us(700); } if(x==4) { pwm=1; __delay_us(400); pwm=0; __delay_us(600); } if(x==5) { pwm=1; __delay_us(500); pwm=0; __delay_us(500); } if(x==6) { pwm=1;
  • 5.

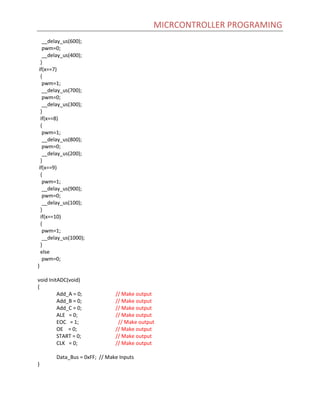

    MICRCONTROLLER PROGRAMING __delay_us(600); pwm=0; __delay_us(400); } if(x==7) { pwm=1; __delay_us(700); pwm=0; __delay_us(300); } if(x==8) { pwm=1; __delay_us(800); pwm=0; __delay_us(200); } if(x==9) { pwm=1; __delay_us(900); pwm=0; __delay_us(100); } if(x==10) { pwm=1; __delay_us(1000); } else pwm=0; } void InitADC(void) { Add_A= 0; // Make output Add_B = 0; // Make output Add_C = 0; // Make output ALE = 0; // Make output EOC = 1; // Make output OE = 0; // Make output START = 0; // Make output CLK = 0; // Make output Data_Bus = 0xFF; // Make Inputs }
  • 6.

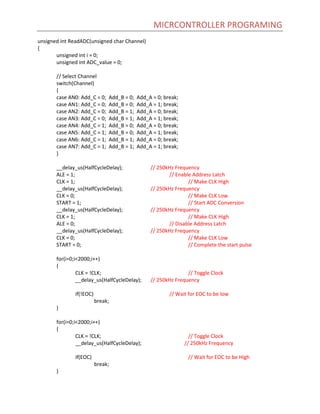

    MICRCONTROLLER PROGRAMING unsigned intReadADC(unsigned char Channel) { unsigned int i = 0; unsigned int ADC_value = 0; // Select Channel switch(Channel) { case AN0: Add_C = 0; Add_B = 0; Add_A = 0; break; case AN1: Add_C = 0; Add_B = 0; Add_A = 1; break; case AN2: Add_C = 0; Add_B = 1; Add_A = 0; break; case AN3: Add_C = 0; Add_B = 1; Add_A = 1; break; case AN4: Add_C = 1; Add_B = 0; Add_A = 0; break; case AN5: Add_C = 1; Add_B = 0; Add_A = 1; break; case AN6: Add_C = 1; Add_B = 1; Add_A = 0; break; case AN7: Add_C = 1; Add_B = 1; Add_A = 1; break; } __delay_us(HalfCycleDelay); // 250kHz Frequency ALE = 1; // Enable Address Latch CLK = 1; // Make CLK High __delay_us(HalfCycleDelay); // 250kHz Frequency CLK = 0; // Make CLK Low START = 1; // Start ADC Conversion __delay_us(HalfCycleDelay); // 250kHz Frequency CLK = 1; // Make CLK High ALE = 0; // Disable Address Latch __delay_us(HalfCycleDelay); // 250kHz Frequency CLK = 0; // Make CLK Low START = 0; // Complete the start pulse for(i=0;i<2000;i++) { CLK = !CLK; // Toggle Clock __delay_us(HalfCycleDelay); // 250kHz Frequency if(!EOC) // Wait for EOC to be low break; } for(i=0;i<2000;i++) { CLK = !CLK; // Toggle Clock __delay_us(HalfCycleDelay); // 250kHz Frequency if(EOC) // Wait for EOC to be High break; }
  • 7.

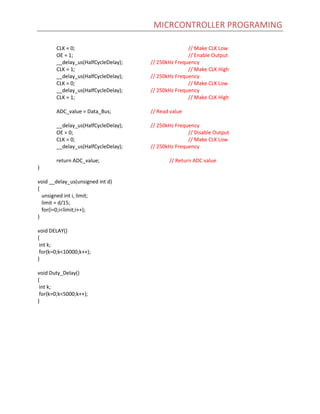

    MICRCONTROLLER PROGRAMING CLK =0; // Make CLK Low OE = 1; // Enable Output __delay_us(HalfCycleDelay); // 250kHz Frequency CLK = 1; // Make CLK High __delay_us(HalfCycleDelay); // 250kHz Frequency CLK = 0; // Make CLK Low __delay_us(HalfCycleDelay); // 250kHz Frequency CLK = 1; // Make CLK High ADC_value = Data_Bus; // Read value __delay_us(HalfCycleDelay); // 250kHz Frequency OE = 0; // Disable Output CLK = 0; // Make CLK Low __delay_us(HalfCycleDelay); // 250kHz Frequency return ADC_value; // Return ADC value } void __delay_us(unsigned int d) { unsigned int i, limit; limit = d/15; for(i=0;i<limit;i++); } void DELAY() { int k; for(k=0;k<10000;k++); } void Duty_Delay() { int k; for(k=0;k<5000;k++); }
