Dokumen ini menjelaskan berbagai diagram alir dan balok proses pembuatan pupuk urea, ZA, SP-36, dan amoniak, serta proses pembuatan asam sulfat dan asam fosfat. Setiap proses mencakup unit dan tahapan utama yang diperlukan dalam produksi masing-masing pupuk dan senyawa kimia. Informasi ini penting untuk pemahaman tentang proses industri kimia terkait produksi pupuk.
Process flow diagram pg

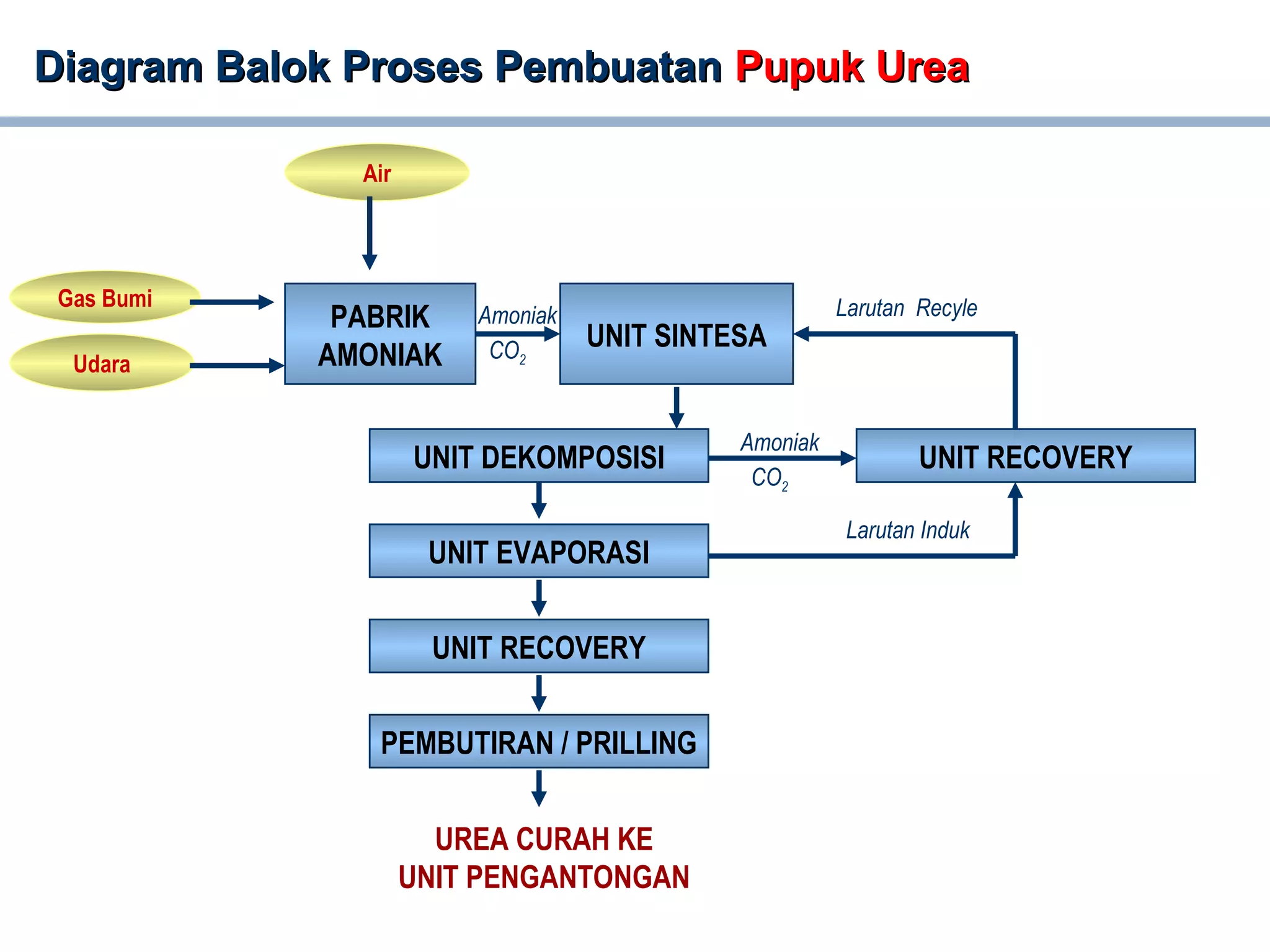

- 1. Diagram Balok ProsesPembuatanDiagram Balok Proses Pembuatan Pupuk UreaPupuk Urea UNIT RECOVERY UNIT SINTESA UNIT DEKOMPOSISI Udara Gas Bumi UREA CURAH KE UNIT PENGANTONGAN UNIT EVAPORASI PEMBUTIRAN / PRILLING UNIT RECOVERY Larutan Recyle Larutan Induk Amoniak CO2 PABRIK AMONIAK Amoniak CO2 Air

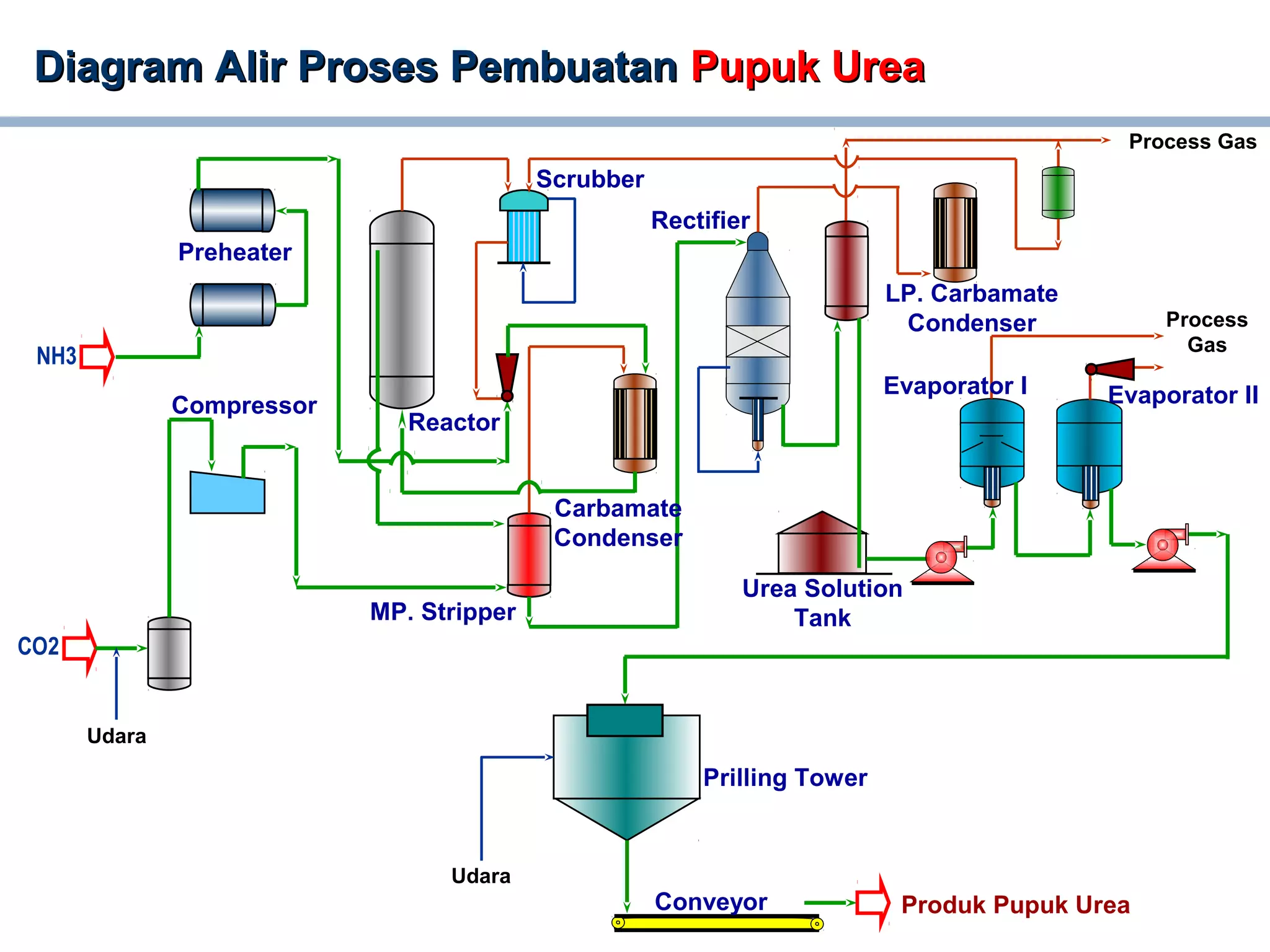

- 2. Diagram Alir ProsesPembuatanDiagram Alir Proses Pembuatan Pupuk UreaPupuk Urea CO2 Process Gas Evaporator II NH3 Udara Compressor Udara Produk Pupuk Urea Preheater Reactor Scrubber MP. Stripper Carbamate Condenser Urea Solution Tank Rectifier LP. Carbamate Condenser Process Gas Evaporator I Prilling Tower Conveyor

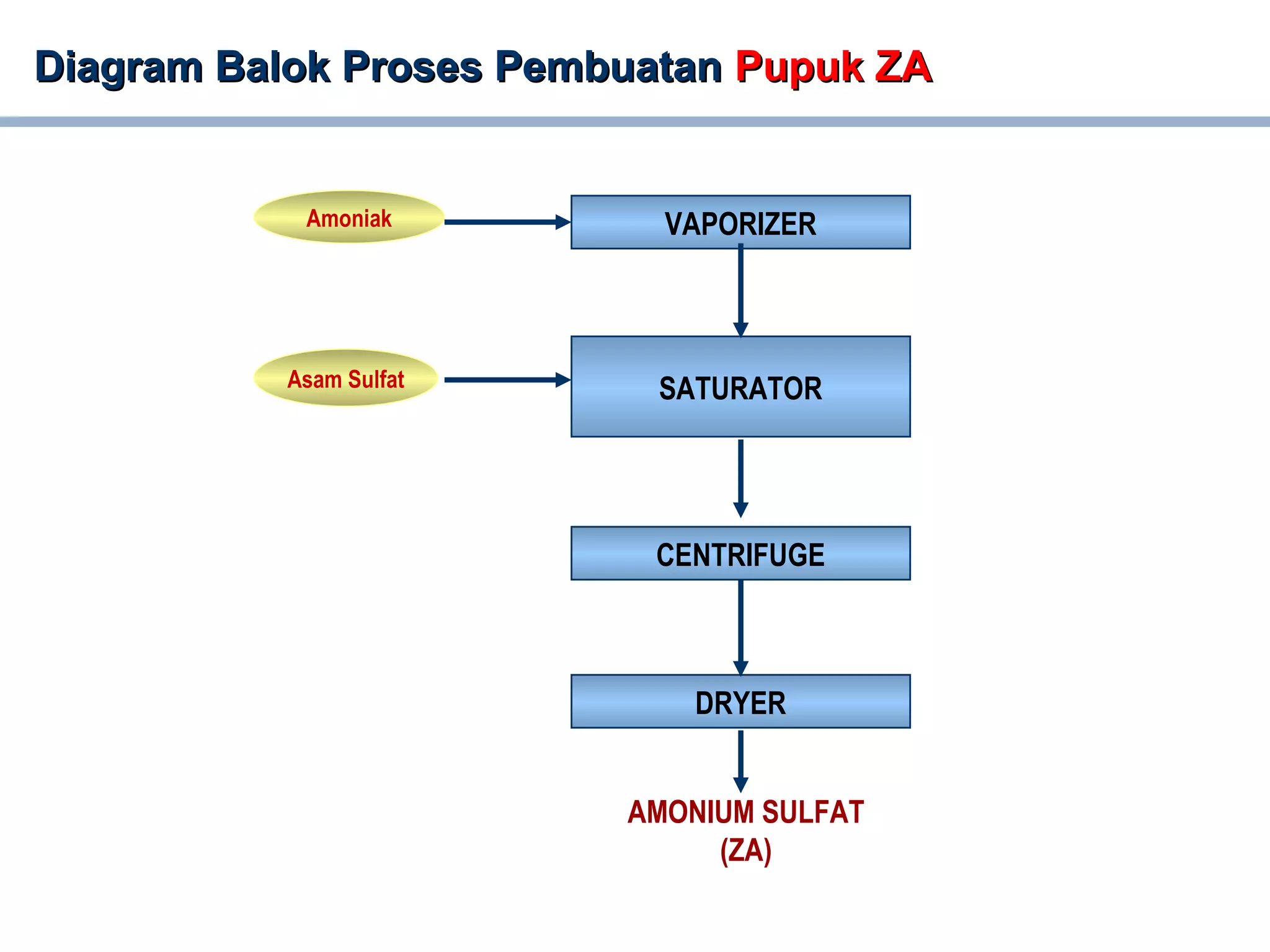

- 3. Diagram Balok ProsesPembuatanDiagram Balok Proses Pembuatan Pupuk ZAPupuk ZA SATURATOR CENTRIFUGE Asam Sulfat Amoniak AMONIUM SULFAT (ZA) DRYER VAPORIZER

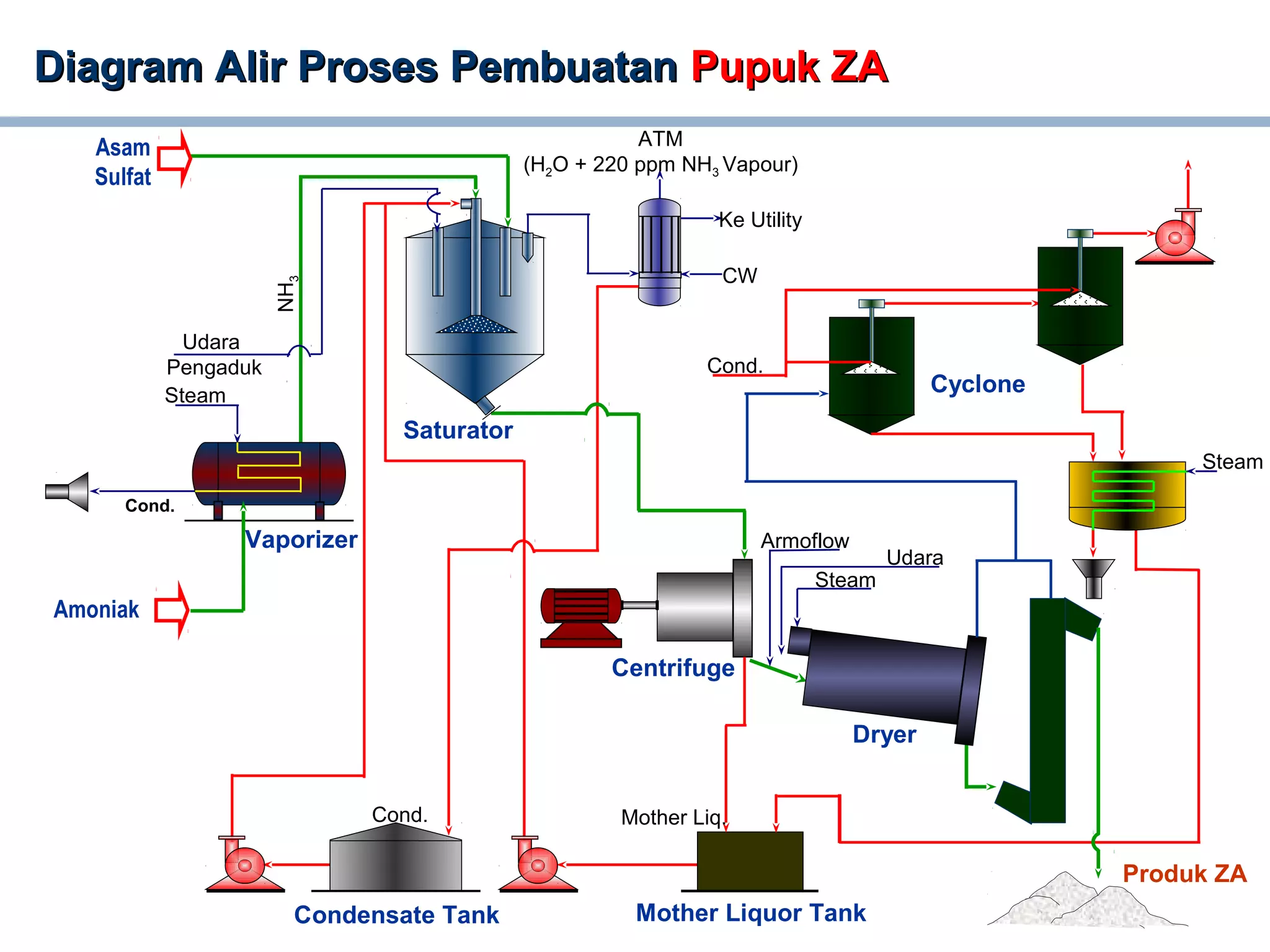

- 4. Diagram Alir ProsesPembuatanDiagram Alir Proses Pembuatan Pupuk ZAPupuk ZA Cond. Steam Udara Pengaduk NH3 Vaporizer Cond. Condensate Tank Mother Liquor Tank Mother Liq. Centrifuge Armoflow Steam Udara Dryer Produk ZA Steam Cyclone Cond. CW Ke Utility ATM (H2O + 220 ppm NH3 Vapour) Saturator Amoniak Asam Sulfat

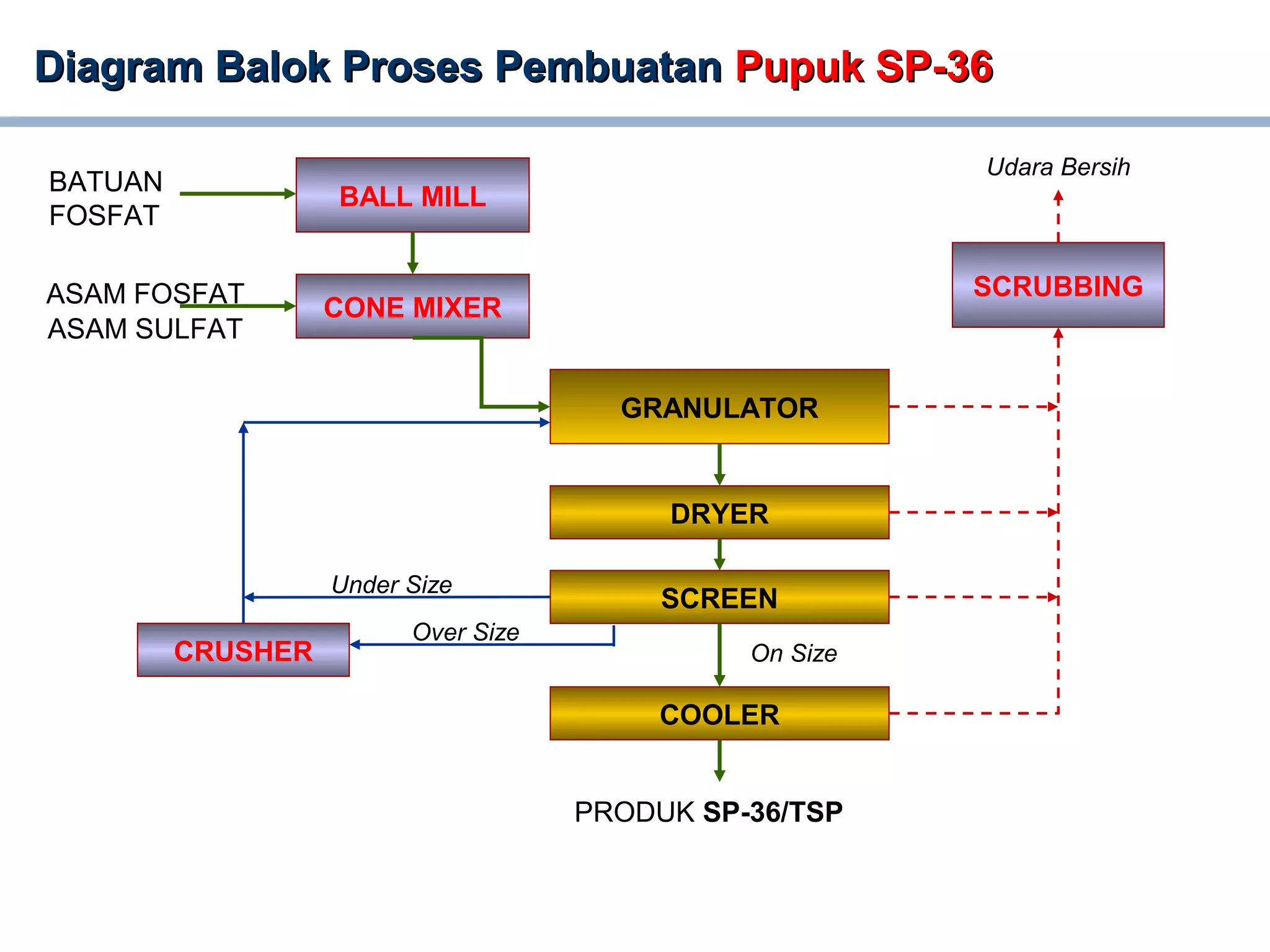

- 5. Diagram Balok ProsesPembuatanDiagram Balok Proses Pembuatan Pupuk SP-36Pupuk SP-36 BATUAN FOSFAT BALL MILL CONE MIXER GRANULATOR DRYER SCREEN COOLER PRODUK SP-36/TSP ASAM FOSFAT SCRUBBING Over Size Under Size On Size Udara Bersih ASAM SULFAT CRUSHER

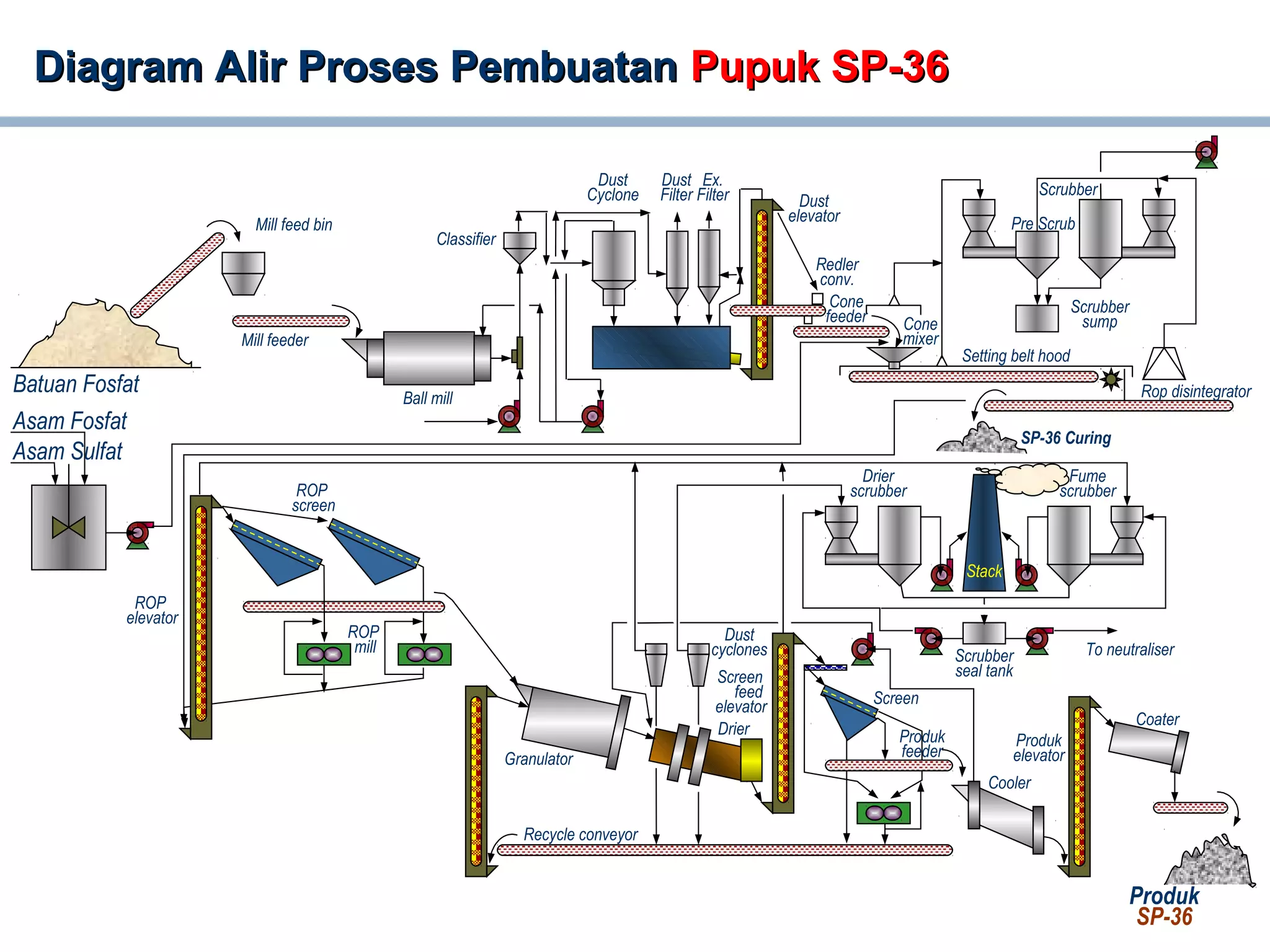

- 6. Diagram Alir ProsesPembuatanDiagram Alir Proses Pembuatan Pupuk SP-36Pupuk SP-36 Batuan Fosfat Asam Fosfat Asam Sulfat Mill feed bin Mill feeder Ball mill Classifier Dust Cyclone Dust Filter Ex. Filter Dust elevator Redler conv. Cone feeder Cone mixer Pre Scrub Scrubber Scrubber sump Setting belt hood Rop disintegrator SP-36 Curing ROP elevator ROP screen ROP mill Granulator Recycle conveyor Drier Dust cyclones Drier scrubber Fume scrubber Stack Scrubber seal tank To neutraliser Cooler Coater Produk elevator Screen Produk feeder Screen feed elevator Produk SP-36

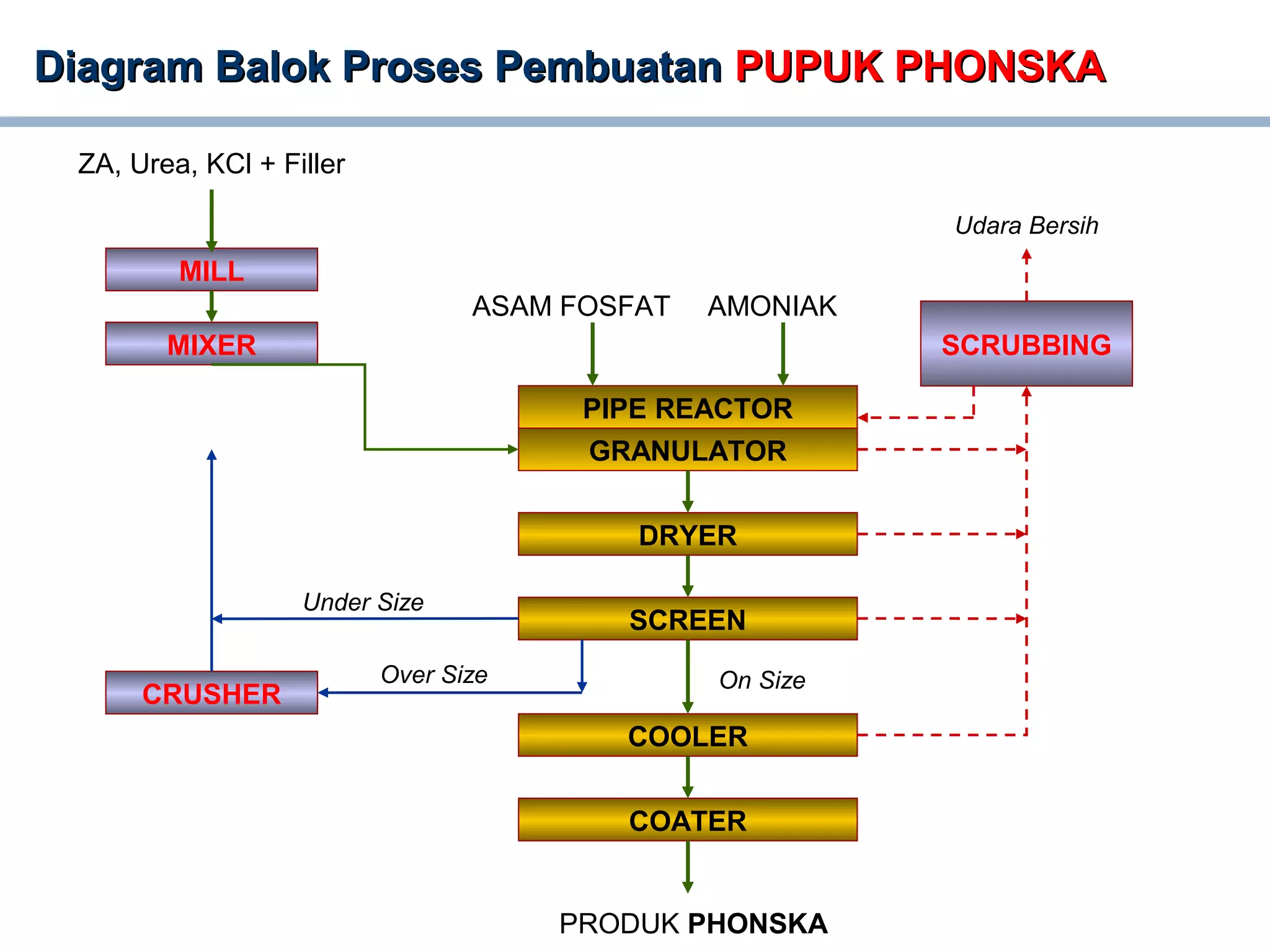

- 7. Diagram Balok ProsesPembuatanDiagram Balok Proses Pembuatan PUPUK PHONSKAPUPUK PHONSKA ZA, Urea, KCl + Filler MILL MIXER PIPE REACTOR GRANULATOR DRYER SCREEN CRUSHER COOLER COATER PRODUK PHONSKA ASAM FOSFAT AMONIAK SCRUBBING Over Size Under Size On Size Udara Bersih

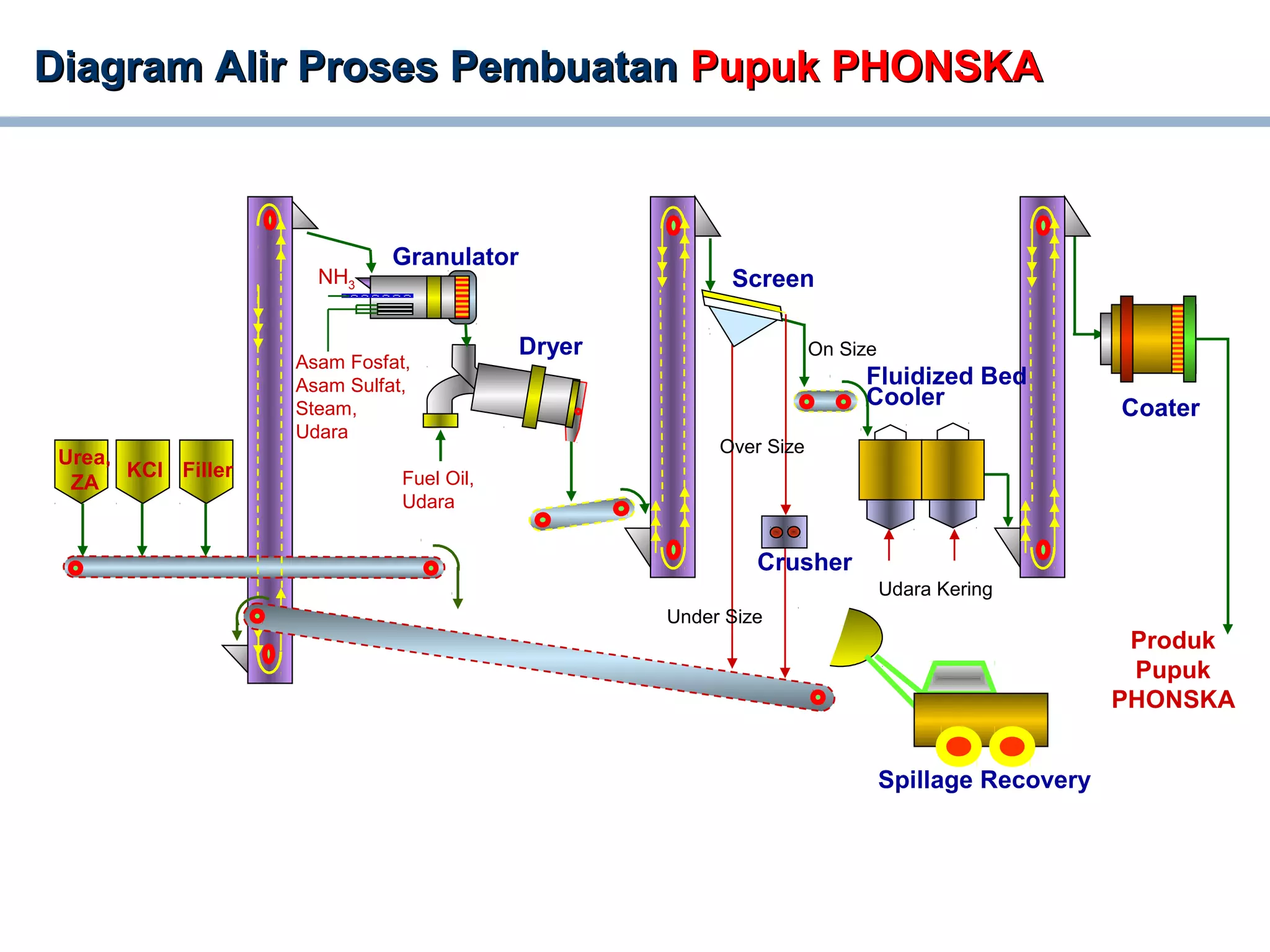

- 8. Diagram Alir ProsesPembuatanDiagram Alir Proses Pembuatan Pupuk PHONSKAPupuk PHONSKA Granulator NH3 Asam Fosfat, Asam Sulfat, Steam, Udara Fuel Oil, Udara Dryer Udara Kering Urea, ZA KCl Filler Screen Crusher Fluidized Bed Cooler Coater Produk Pupuk PHONSKA Spillage Recovery Under Size Over Size On Size

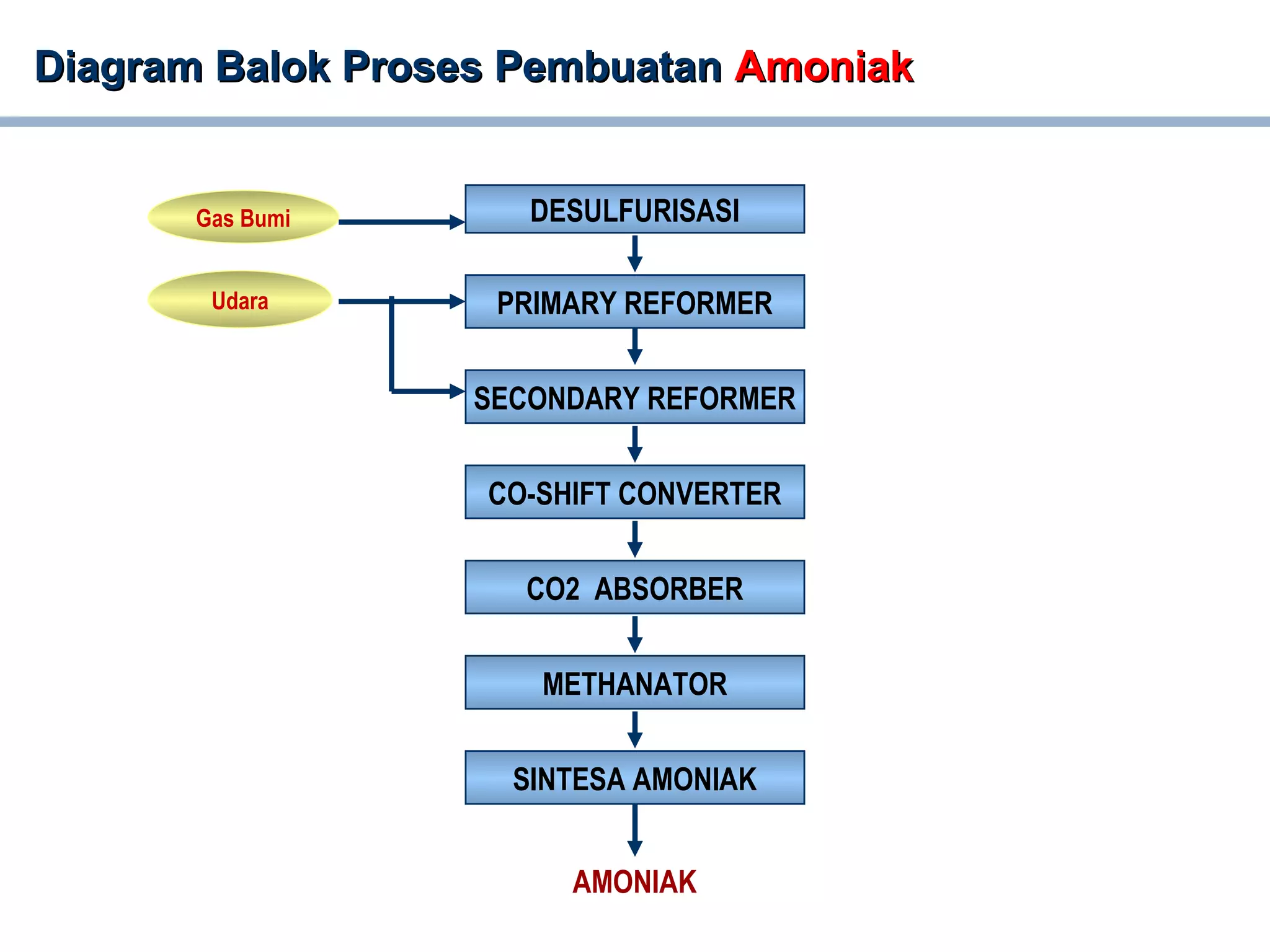

- 9. Diagram Balok ProsesPembuatanDiagram Balok Proses Pembuatan AmoniakAmoniak CO-SHIFT CONVERTER DESULFURISASI PRIMARY REFORMERUdara Gas Bumi AMONIAK SECONDARY REFORMER CO2 ABSORBER METHANATOR SINTESA AMONIAK

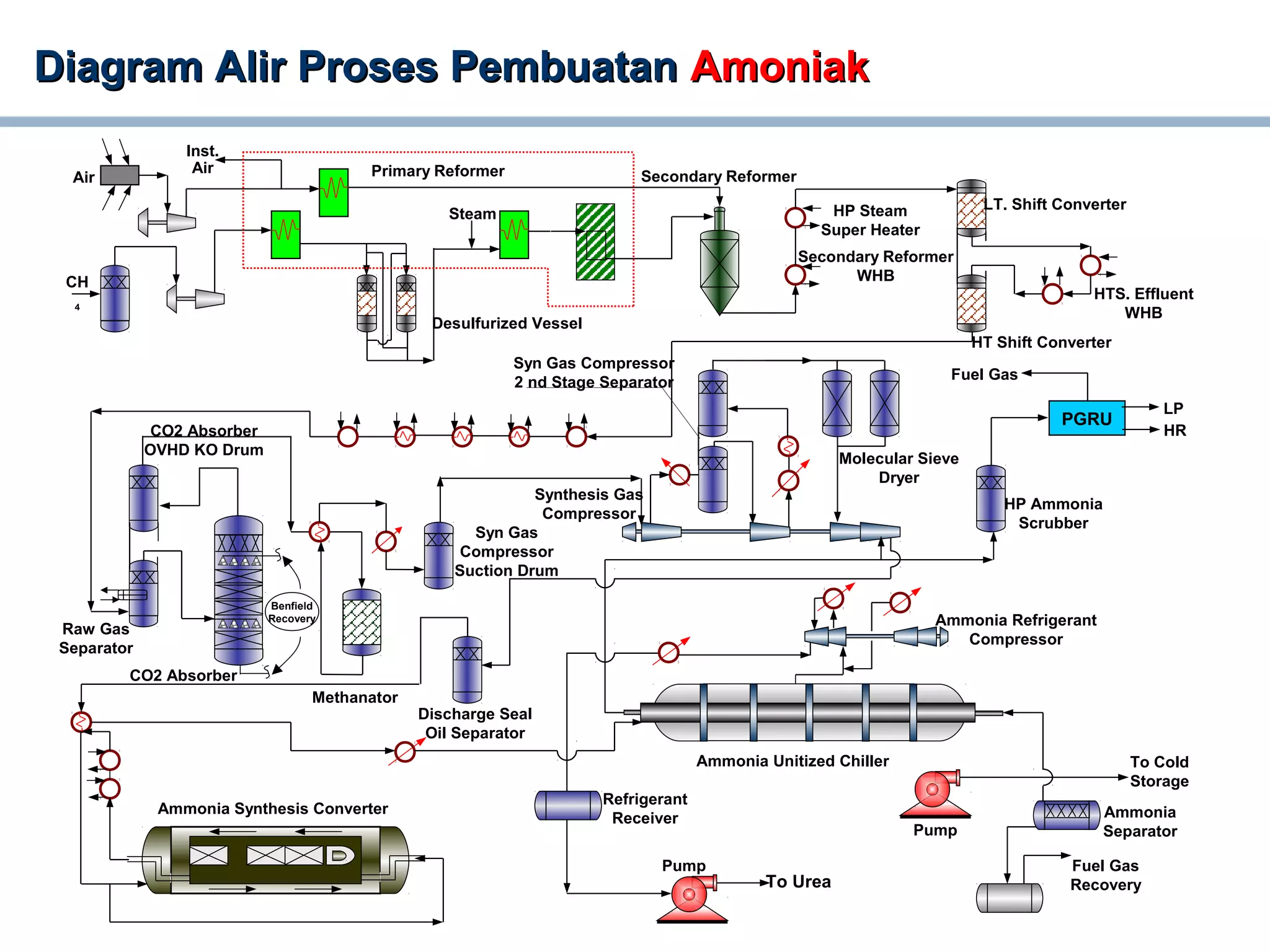

- 10. Diagram Alir ProsesPembuatanDiagram Alir Proses Pembuatan AmoniakAmoniak Benfield Recovery PGRU Fuel Gas LP HR To Cold Storage Fuel Gas RecoveryTo Urea Air Inst. Air Primary Reformer CH 4 Steam Secondary Reformer HP Steam Super Heater Secondary Reformer WHB LT. Shift Converter HT Shift Converter HTS. Effluent WHB Desulfurized Vessel Syn Gas Compressor 2 nd Stage Separator Molecular Sieve Dryer HP Ammonia Scrubber Synthesis Gas Compressor Syn Gas Compressor Suction Drum Methanator Discharge Seal Oil Separator CO2 Absorber CO2 Absorber OVHD KO Drum Raw Gas Separator Ammonia Synthesis Converter Ammonia Unitized Chiller Ammonia Refrigerant Compressor Refrigerant Receiver Ammonia SeparatorPump Pump

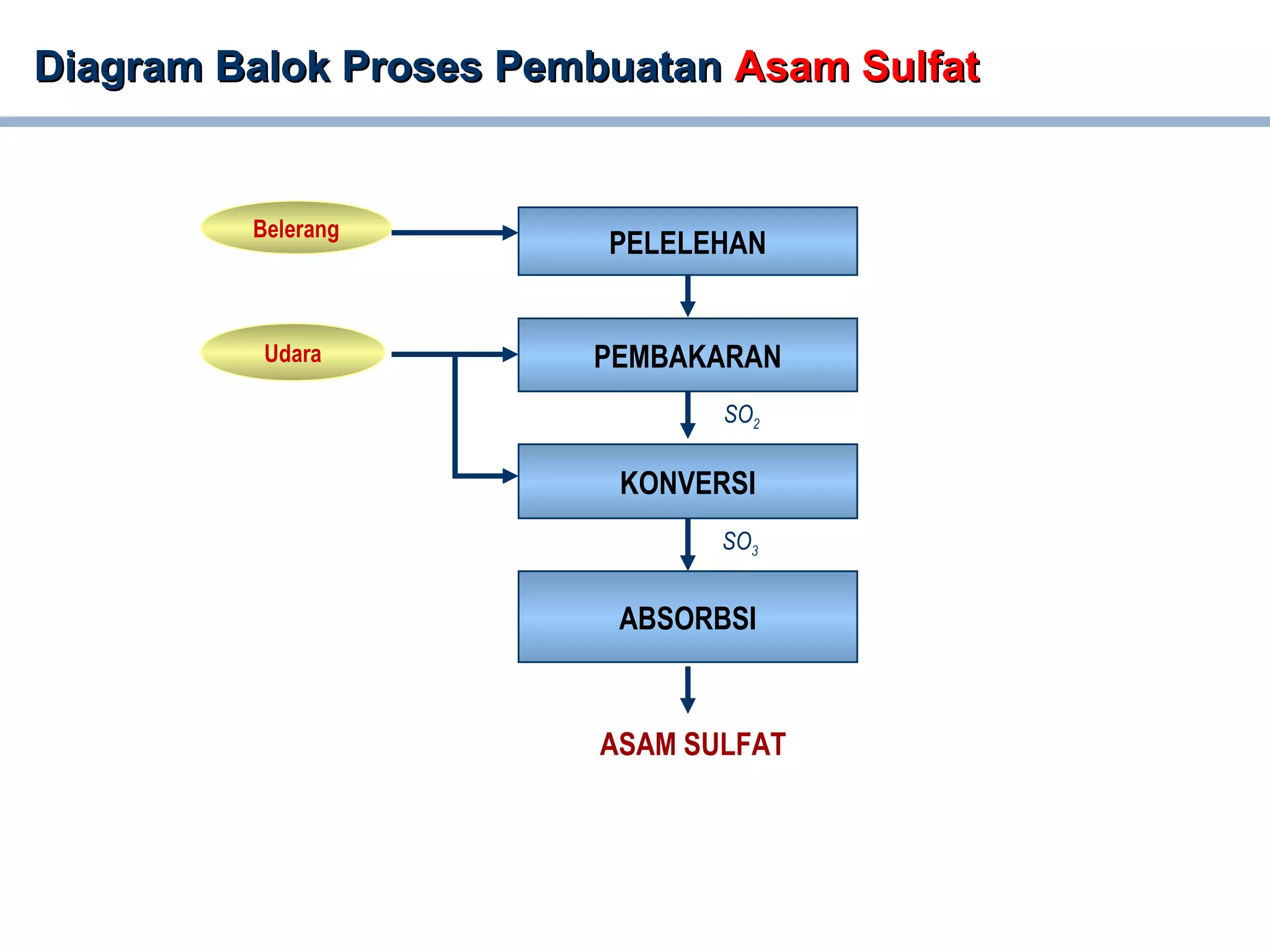

- 11. Diagram Balok ProsesPembuatanDiagram Balok Proses Pembuatan Asam SulfatAsam Sulfat PELELEHAN PEMBAKARANUdara Belerang ASAM SULFAT KONVERSI ABSORBSI SO2 SO3

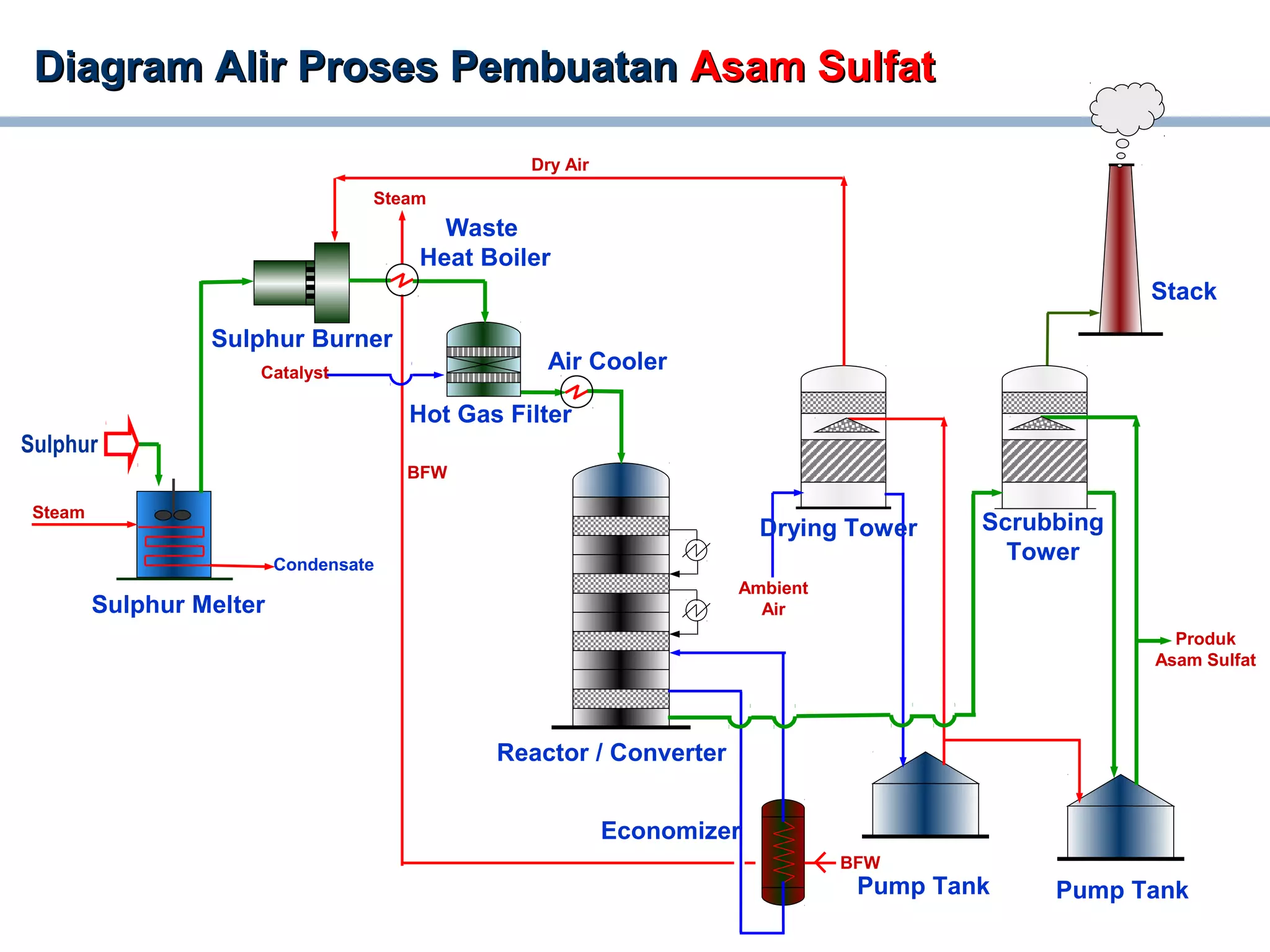

- 12. Diagram Alir ProsesPembuatanDiagram Alir Proses Pembuatan Asam SulfatAsam Sulfat Sulphur Steam Condensate Sulphur Melter Sulphur Burner Steam Dry Air Catalyst Hot Gas Filter Air Cooler Reactor / Converter Economizer BFW Pump Tank Pump Tank Ambient Air Drying Tower Scrubbing Tower Stack Produk Asam Sulfat BFW Waste Heat Boiler

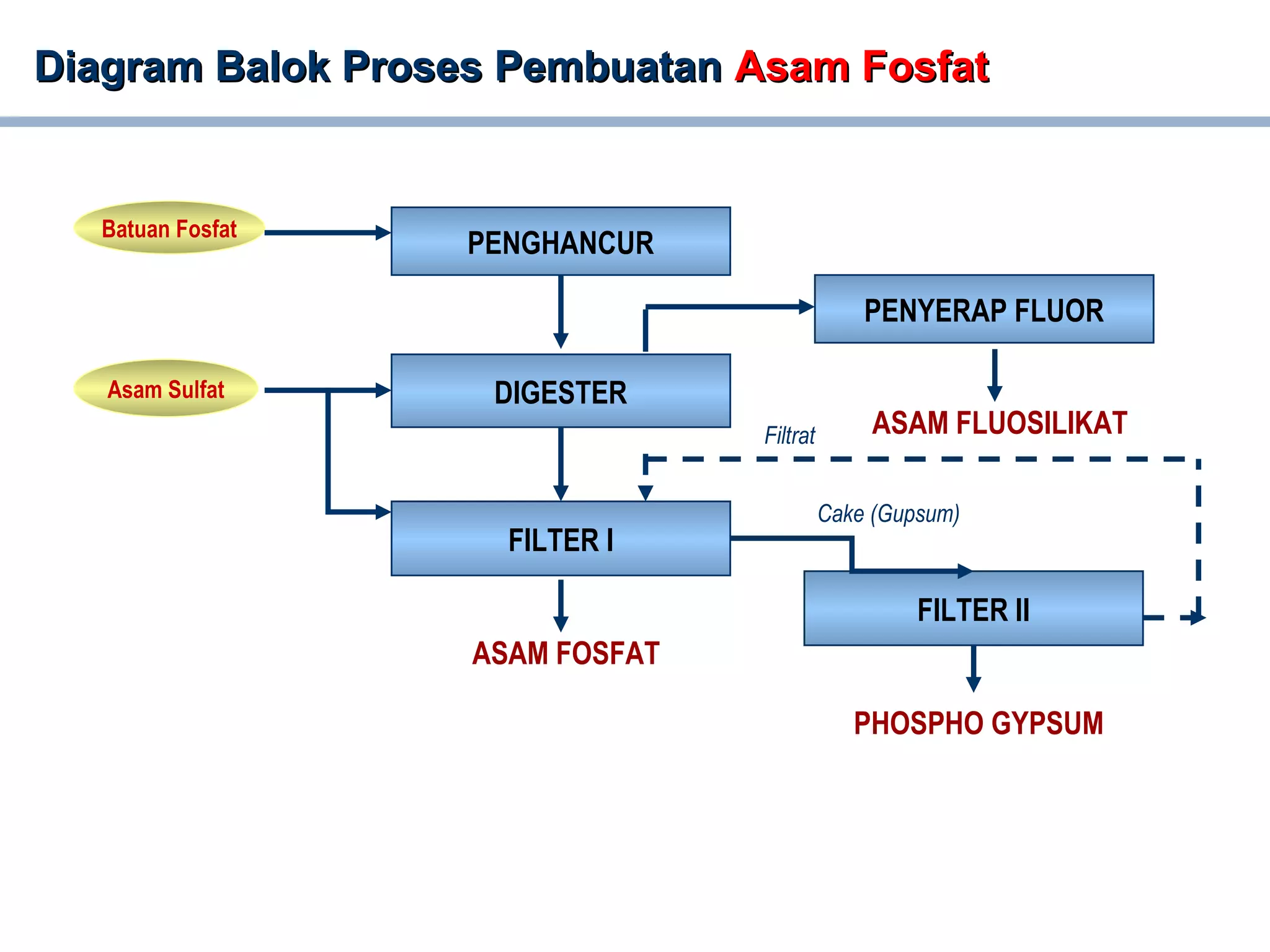

- 13. Diagram Balok ProsesPembuatanDiagram Balok Proses Pembuatan Asam FosfatAsam Fosfat PENGHANCUR DIGESTERAsam Sulfat Batuan Fosfat ASAM FOSFAT FILTER I FILTER II Cake (Gupsum) Filtrat PHOSPHO GYPSUM PENYERAP FLUOR ASAM FLUOSILIKAT

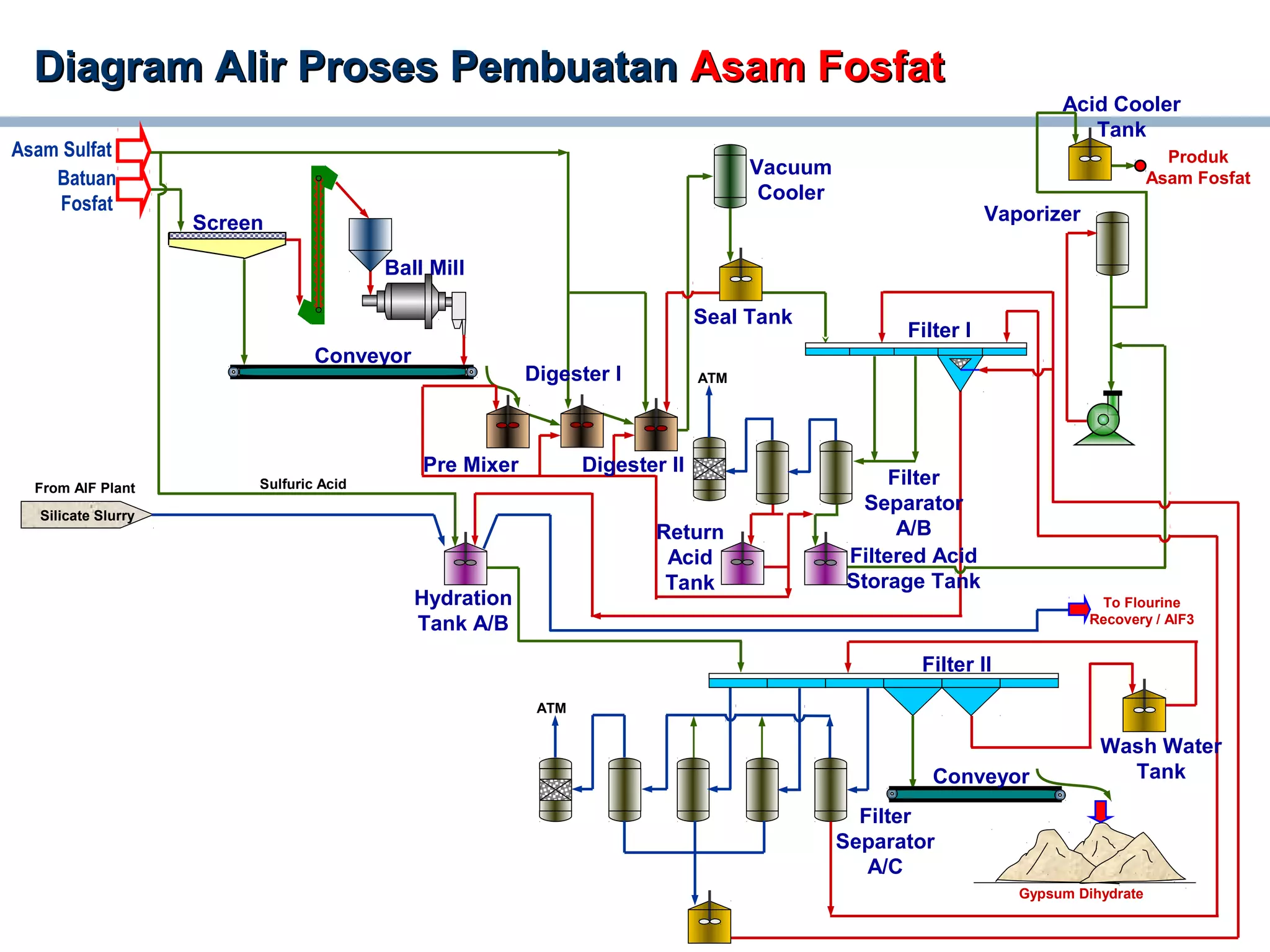

- 14. Diagram Alir ProsesPembuatanDiagram Alir Proses Pembuatan Asam FosfatAsam Fosfat Silicate Slurry Conveyor Screen Ball Mill Vacuum Cooler Seal Tank Pre Mixer Digester I Digester II ATM ATM Filter Separator A/C Acid Cooler Tank Produk Asam Fosfat Vaporizer Wash Water Tank Filter II Conveyor Gypsum Dihydrate Filter I Filter Separator A/B Filtered Acid Storage Tank Return Acid Tank Hydration Tank A/B From AlF Plant To Flourine Recovery / AlF3 Sulfuric Acid Asam Sulfat Batuan Fosfat
