1. ARDUINO DENGAN PROTEUS
I. PRAKTIKUM I (BLINK LED)
Langkah langkah:
1. Buka ISIS aplikasi dan tambahkan komponen Arduino dan LED animation kedalam papan kerja ISIS,
dan berikan kondisi terminal berupa GROUND.
2. Hubungkan antar komponen Arduino, LED dan Ground seperti gambar dibawah.
GROUND
LED ANIMATION
ARDUINO UNO R3

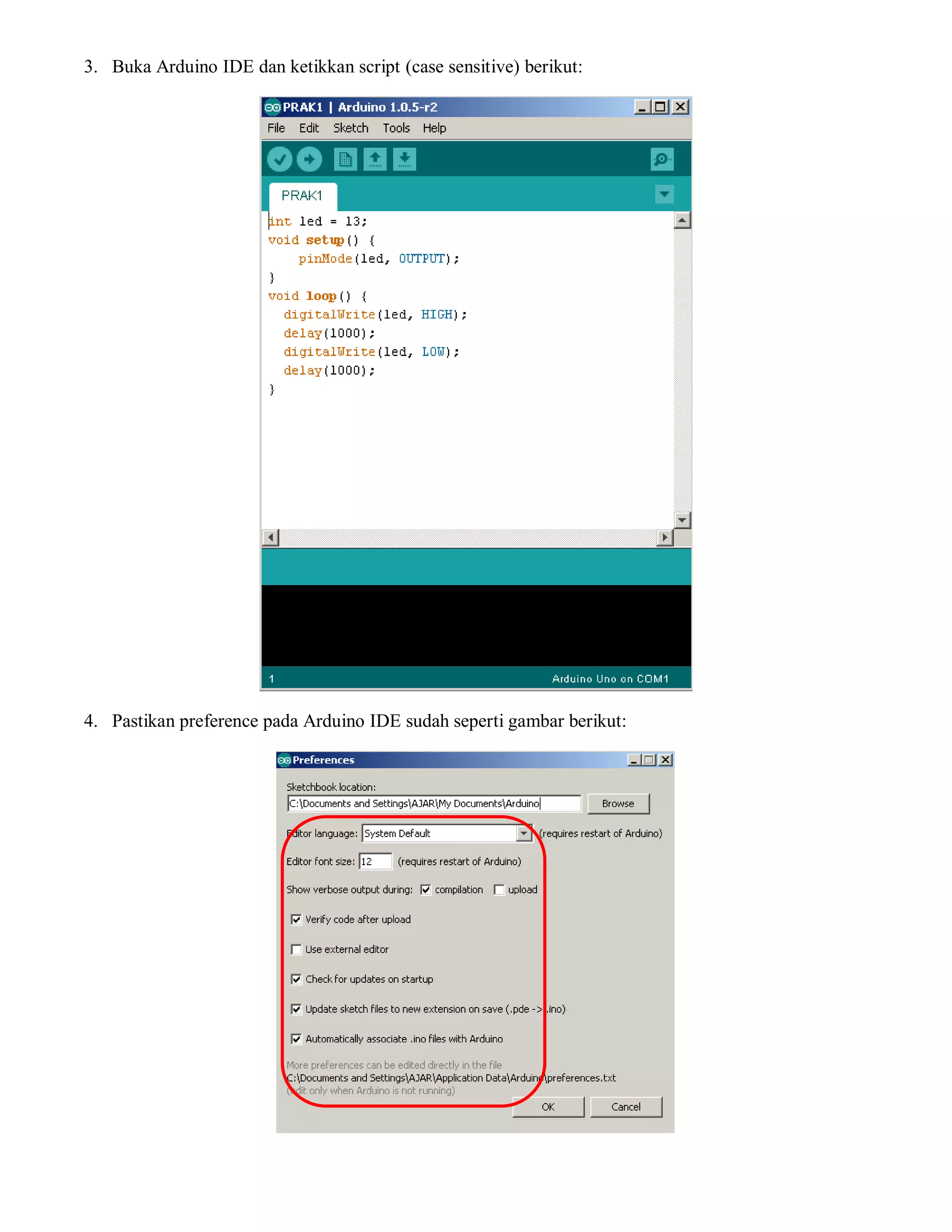

2. 3. Buka Arduino IDE dan ketikkan script (case sensitive) berikut:
4. Pastikan preference pada Arduino IDE sudah seperti gambar berikut:

3. 5. Setting computer untuk Folder Option seperti berikut:
6. Ketika script selesai, lanjutkan untuk membuat file Hex pada Arduino IDE dengan melakukan eksekusi
Verify.
Lokasipenyimpanansementarafile
*.elfdan*.Hex

4. 7. Copy dan paste kan file *.elf dan *.Hex yang sudah dibuat ke dalam folder yang mudah untuk dicari.
8. Kembali ke ISIS yang sudah dibuat, pastikan setiap komponen sudah terhubung, double klik untuk
bagian komponen Arduino, pada bagian program file silahkan klik untuk menentukan file hex yang kita
gunakan dan klik ok kembali ke ISIS.
Masukkan file *.hex klik browse

5. 9. Setelah selesai jalankan simulasi ISIS, jika benar maka aplikasi akan menunjukkan lampu hidup dan
mati dengan delay waktu 1 detik ( pada aplikasi waktu tergantung kecepatan prosesor computer)
1
2

6. 10. Simpan praktikum ISIS dan Arduino ke dalam folder anda (Bebas nama folder)
PENGAYAAN (TUGAS).
1. Output LED = 4 dengan kondisi.
a. D1 = P10
b. D2 = P9
c. D3 = P3
d. D4 = P4
Aturan:
- D1,D2 nyala = D3,D4 mati setelah 1 detik berubah kondisi D1,D2 mati = D3,D4 nyala.
