Bidang Studi Telekomunikasi Multimedia
Jurusan Teknik Elektro
Fakultas Teknologi Industri
TE091313 – Dasar Sistem
Telekomunikasi
(Sistem Teleponi)
Tim Bidang Studi Telekomunikasi Multimedia
Teknik Elektro – FTI - ITS

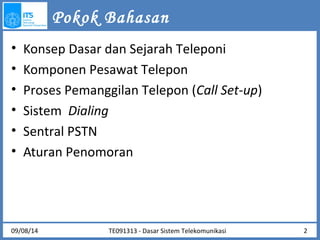

Pokok Bahasan
• Konsep Dasar dan Sejarah Teleponi
• Komponen Pesawat Telepon
• Proses Pemanggilan Telepon (Call Set-up)
• Sistem Dialing
• Sentral PSTN
• Aturan Penomoran
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 2
Referensi Kuliah
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 3

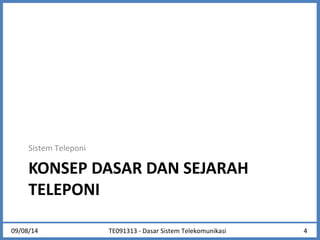

Sistem Teleponi
KONSEP DASAR DAN SEJARAH
TELEPONI
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 4
Layanan pada PSTN
• Plain Old Telephone Service (POTS)
– Telephony
– Voice communication
09/08/14 5
TE091313 - Dasar Sistem Telekomunikasi

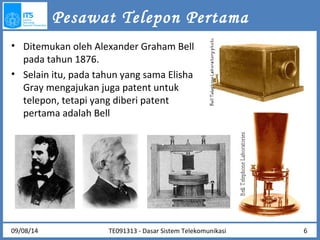

Pesawat Telepon Pertama
• Ditemukan oleh Alexander Graham Bell
pada tahun 1876.
• Selain itu, pada tahun yang sama Elisha
Gray mengajukan juga patent untuk
telepon, tetapi yang diberi patent
pertama adalah Bell
TE091313 - Dasar 09/08/14 Sistem Telekomunikasi 6

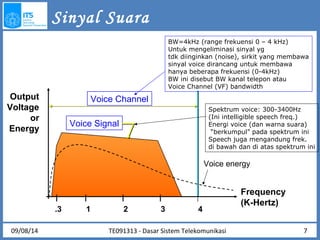

Voice Channel
Voice Signal
BW=4kHz (range frekuensi 0 – 4 kHz)
Untuk mengeliminasi sinyal yg
tdk diinginkan (noise), sirkit yang membawa
sinyal voice dirancang untuk membawa
hanya beberapa frekuensi (0-4kHz)
BW ini disebut BW kanal telepon atau
Voice Channel (VF) bandwidth
TE091313 - Dasar Sistem Telekomunikasi
Output
Voltage
or
Energy
Frequency
(K-Hertz)
.3 1 2 3 4
Spektrum voice: 300-3400Hz
(Ini intelligible speech freq.)
Energi voice (dan warna suara)
“berkumpul” pada spektrum ini
Speech juga mengandung frek.
di bawah dan di atas spektrum ini
Voice energy
Sinyal Suara
09/08/14 7
Sistem Teleponi
KOMPONEN PESAWAT TELEPON
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 8

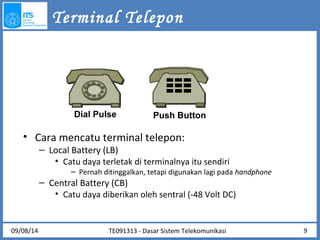

Terminal Telepon
Dial Pulse Push Button
• Cara mencatu terminal telepon:
– Local Battery (LB)
• Catu daya terletak di terminalnya itu sendiri
– Pernah ditinggalkan, tetapi digunakan lagi pada handphone
– Central Battery (CB)
• Catu daya diberikan oleh sentral (-48 Volt DC)
09/08/14 9
TE091313 - Dasar Sistem Telekomunikasi

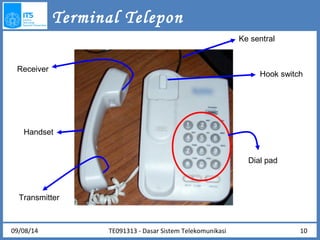

TE091313 - Dasar Sistem Telekomunikasi
Hook switch
Dial pad
Receiver
Handset
Transmitter
Ke sentral
Terminal Telepon
09/08/14 10
Kondisi Handset
Ketika handset on-hook,
subscriber loop (saluran
pelanggan) akan
membentuk open loop
sehingga tidak ada arus
yang mengalir
TE091313 - Dasar Sistem Telekomunikasi
On-Hook
Off-Hook
Sebaliknya ketika handset off-hook, subscriber loop
(saluran pelanggan) akan membentuk closed loop sehingga
ada arus DC yang mengalir dari sentral (catu daya dari
sentral akan mengaktifkan transmitter pada telepon)
09/08/14 11

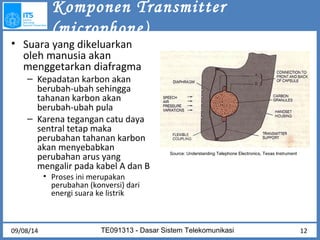

Komponen Transmitter
(microphone)
Source: Understanding Telephone Electronics, Texas Instrument
• Suara yang dikeluarkan
oleh manusia akan
menggetarkan diafragma
– Kepadatan karbon akan
berubah-ubah sehingga
tahanan karbon akan
berubah-ubah pula
– Karena tegangan catu daya
sentral tetap maka
perubahan tahanan karbon
akan menyebabkan
perubahan arus yang
mengalir pada kabel A dan B
• Proses ini merupakan
perubahan (konversi) dari
energi suara ke listrik
TE091313 - Dasar Sistem Telekomunikasi
09/08/14 12
Komponen Receiver
• Arus percakapan (yang
berubah-ubah) yang
diterima receiver
menimbulkan medan
magnet pada kumparan
yang melilit suatu logam
• Medan magnet yang
terbentuk akan
berinteraksi dengan
medan magnet
permanen sehingga
diafragma akan bergetar.
09/08/14 13
TE091313 - Dasar Sistem Telekomunikasi

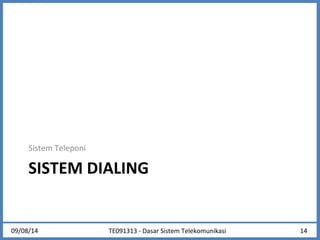

Sistem Teleponi
SISTEM DIALING
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 14

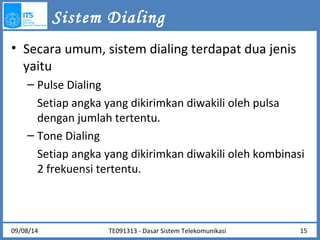

Sistem Dialing
• Secara umum, sistem dialing terdapat dua jenis
yaitu
– Pulse Dialing
Setiap angka yang dikirimkan diwakili oleh pulsa
dengan jumlah tertentu.
– Tone Dialing
Setiap angka yang dikirimkan diwakili oleh kombinasi
2 frekuensi tertentu.
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 15

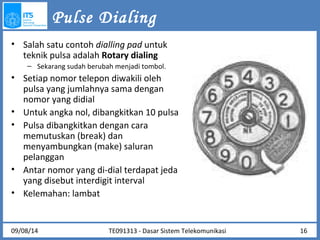

Pulse Dialing
• Salah satu contoh dialling pad untuk
teknik pulsa adalah Rotary dialing
– Sekarang sudah berubah menjadi tombol.
• Setiap nomor telepon diwakili oleh
pulsa yang jumlahnya sama dengan
nomor yang didial
• Untuk angka nol, dibangkitkan 10 pulsa
• Pulsa dibangkitkan dengan cara
memutuskan (break) dan
menyambungkan (make) saluran
pelanggan
• Antar nomor yang di-dial terdapat jeda
yang disebut interdigit interval
• Kelemahan: lambat
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 16
Pulse Dialing
TE091313 - Dasar Sistem Telekomunikasi
Make
(Circuit Closed)
Break
(Circuit Open)
Off-Hook Dialing Inter-Digit Next Digit
Pulse Period
(100 ms)
700 ms
US:60/40 Break/Make
09/08/14 17

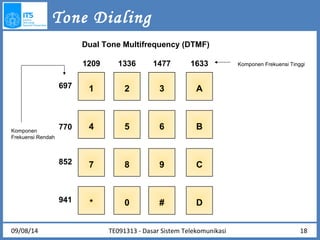

Tone Dialing
Dual Tone Multifrequency (DTMF)
1209 1336 1477 1633
1 2 3 A
4 5 6 B
7 8 9 C
* 0 # D
TE091313 - Dasar Sistem Telekomunikasi
697
770
852
941
Komponen Frekuensi Tinggi
Komponen
Frekuensi Rendah
09/08/14 18

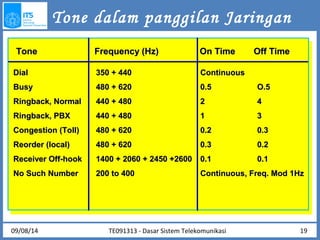

Tone dalam panggilan Jaringan
TToonnee FFrreeqquueennccyy ((HHzz)) OOnn TTiimmee OOffff TTiimmee
DDiiaall
335500 ++ 444400
BBuussyy
448800 ++ 662200
RRiinnggbbaacckk,, NNoorrmmaall
444400 ++ 448800
RRiinnggbbaacckk,, PPBBXX
444400 ++ 448800
CCoonnggeessttiioonn ((TToollll))
448800 ++ 662200
RReeoorrddeerr ((llooccaall))
448800 ++ 662200
RReecceeiivveerr OOffff--hhooookk
11440000 ++ 22006600 ++ 22445500 ++22660000
NNoo SSuucchh NNuummbbeerr
220000 ttoo 440000
CCoonnttiinnuuoouuss
00..55 OO..55
22 44
11 33
00..22 00..33
00..33 00..22
00..11 00..11
CCoonnttiinnuuoouuss,, FFrreeqq.. MMoodd 11HHzz
09/08/14 19
TE091313 - Dasar Sistem Telekomunikasi

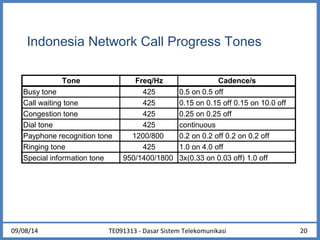

Indonesia Network Call Progress Tones
Tone Freq/Hz Cadence/s
Busy tone 425 0.5 on 0.5 off
Call waiting tone 425 0.15 on 0.15 off 0.15 on 10.0 off
Congestion tone 425 0.25 on 0.25 off
Dial tone 425 continuous
Payphone recognition tone 1200/800 0.2 on 0.2 off 0.2 on 0.2 off
Ringing tone 425 1.0 on 4.0 off
Special information tone 950/1400/1800 3x(0.33 on 0.03 off) 1.0 off
09/08/14 20
TE091313 - Dasar Sistem Telekomunikasi
Sistem Teleponi
PROSES PANGGILAN TELEPON
(CALL SETUP)
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 21

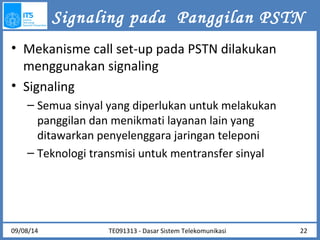

Signaling pada Panggilan PSTN
• Mekanisme call set-up pada PSTN dilakukan
menggunakan signaling
• Signaling
– Semua sinyal yang diperlukan untuk melakukan
panggilan dan menikmati layanan lain yang
ditawarkan penyelenggara jaringan teleponi
– Teknologi transmisi untuk mentransfer sinyal
09/08/14 22
TE091313 - Dasar Sistem Telekomunikasi

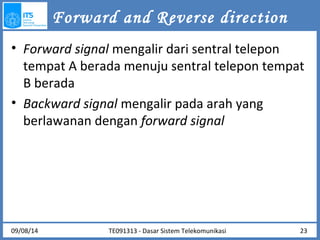

Forward and Reverse direction
• Forward signal mengalir dari sentral telepon
tempat A berada menuju sentral telepon tempat
B berada
• Backward signal mengalir pada arah yang
berlawanan dengan forward signal
09/08/14 23
TE091313 - Dasar Sistem Telekomunikasi

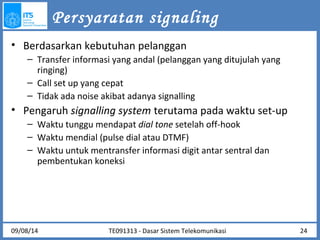

Persyaratan signaling
• Berdasarkan kebutuhan pelanggan
– Transfer informasi yang andal (pelanggan yang ditujulah yang
ringing)
– Call set up yang cepat
– Tidak ada noise akibat adanya signalling
• Pengaruh signalling system terutama pada waktu set-up
– Waktu tunggu mendapat dial tone setelah off-hook
– Waktu mendial (pulse dial atau DTMF)
– Waktu untuk mentransfer informasi digit antar sentral dan
pembentukan koneksi
09/08/14 24
TE091313 - Dasar Sistem Telekomunikasi

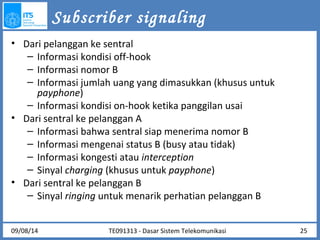

Subscriber signaling
• Dari pelanggan ke sentral
– Informasi kondisi off-hook
– Informasi nomor B
– Informasi jumlah uang yang dimasukkan (khusus untuk
payphone)
– Informasi kondisi on-hook ketika panggilan usai
• Dari sentral ke pelanggan A
– Informasi bahwa sentral siap menerima nomor B
– Informasi mengenai status B (busy atau tidak)
– Informasi kongesti atau interception
– Sinyal charging (khusus untuk payphone)
• Dari sentral ke pelanggan B
– Sinyal ringing untuk menarik perhatian pelanggan B
09/08/14 25
TE091313 - Dasar Sistem Telekomunikasi

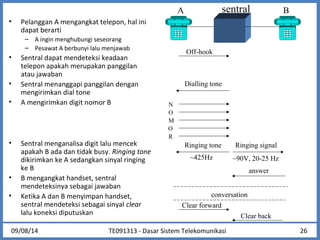

• Pelanggan A mengangkat telepon, hal ini
dapat berarti
– A ingin menghubungi seseorang
– Pesawat A berbunyi lalu menjawab
• Sentral dapat mendeteksi keadaan
telepon apakah merupakan panggilan
atau jawaban
• Sentral menanggapi panggilan dengan
mengirimkan dial tone
• A mengirimkan digit nomor B
• Sentral menganalisa digit lalu mencek
apakah B ada dan tidak busy. Ringing tone
dikirimkan ke A sedangkan sinyal ringing
ke B
• B mengangkat handset, sentral
mendeteksinya sebagai jawaban
• Ketika A dan B menyimpan handset,
sentral mendeteksi sebagai sinyal clear
lalu koneksi diputuskan
sentral B
Off-hook
Dialling tone
conversation
A
NO
M
OR
Ringing tone Ringing signal
~425Hz ~90V, 20-25 Hz
answer
Clear forward
Clear back
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 26

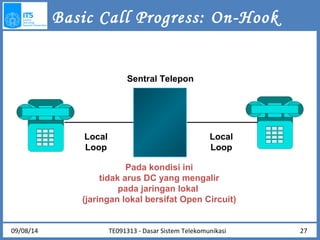

Basic Call Progress: On-Hook
Sentral Telepon
TE091313 - Dasar Sistem Telekomunikasi
Local
Loop
Local
Loop
Pada kondisi ini
tidak arus DC yang mengalir
pada jaringan lokal
(jaringan lokal bersifat Open Circuit)
09/08/14 27

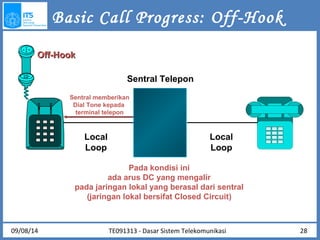

Basic Call Progress: Off-Hook
Sentral Telepon
TE091313 - Dasar Sistem Telekomunikasi
Local
Loop
Local
Loop
OOffff--HHooookk
Sentral memberikan
Dial Tone kepada
terminal telepon
Pada kondisi ini
ada arus DC yang mengalir
pada jaringan lokal yang berasal dari sentral
(jaringan lokal bersifat Closed Circuit)
09/08/14 28

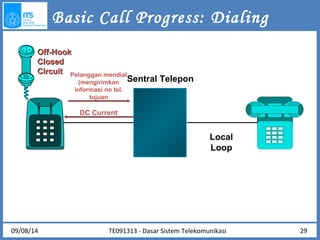

Basic Call Progress: Dialing
Pelanggan mendial
(mengirimkan
informasi no tel.
tujuan
DC Current
Sentral Telepon
Local
Loop
TE091313 - Dasar Sistem Telekomunikasi
OOffff--HHooookk
CClloosseedd
CCiirrccuuiitt
09/08/14 29
Basic Call Progress: Switching
DDCC CCuurrrreenntt
Sentral Telepon
Local
Loop
AAddddrreessss
ttoo
PPoorrtt
Local TTrraannssllaattiioonn
Loop
TE091313 - Dasar Sistem Telekomunikasi
OOffff--HHooookk
CClloosseedd
CCiirrccuuiitt
09/08/14 30

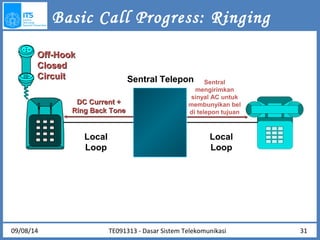

Basic Call Progress: Ringing
DDCC CCuurrrreenntt ++
RRiinngg BBaacckk TToonnee
Sentral Telepon
Sentral
mengirimkan
sinyal AC untuk
membunyikan bel
di telepon tujuan
Local
Loop
TE091313 - Dasar Sistem Telekomunikasi
Local
Loop
OOffff--HHooookk
CClloosseedd
CCiirrccuuiitt
09/08/14 31

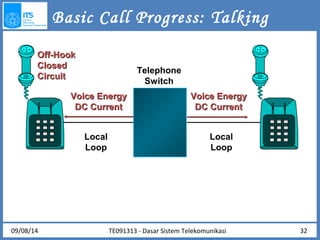

Basic Call Progress: Talking
VVooiiccee EEnneerrggyy
DDCC CCuurrrreenntt
VVooiiccee EEnneerrggyy
DDCC CCuurrrreenntt
Telephone
Switch
Local
Loop
TE091313 - Dasar Sistem Telekomunikasi
Local
Loop
OOffff--HHooookk
CClloosseedd
CCiirrccuuiitt
09/08/14 32
Sistem Teleponi
SENTRAL PSTN
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 33

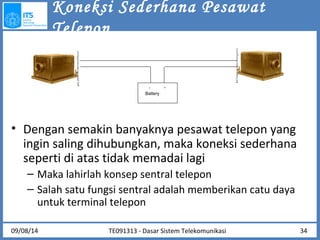

Koneksi Sederhana Pesawat
Telepon
- +
Battery
• Dengan semakin banyaknya pesawat telepon yang
ingin saling dihubungkan, maka koneksi sederhana
seperti di atas tidak memadai lagi
– Maka lahirlah konsep sentral telepon
– Salah satu fungsi sentral adalah memberikan catu daya
untuk terminal telepon
09/08/14 34
TE091313 - Dasar Sistem Telekomunikasi
Diagram Umum Suatu PSTN
Jaringan Lokal (Local Loop)
- Kabel Tembaga
- Wireless/Fixed Cellular
- Serat Optik
Sentral Lokal
(Local Exchange)
Sentral Lokal Lainnya
atau
Sentral Toll (SLJJ)
Trunk
TE091313 - Dasar Sistem Telekomunikasi
Terminal Pelanggan
- Pesawat Telepon
- Mesin Fax
- PC dengan modem
PABX
(Private Automatic
Branch Exchange)
Ext #1 Ext #n
09/08/14 35

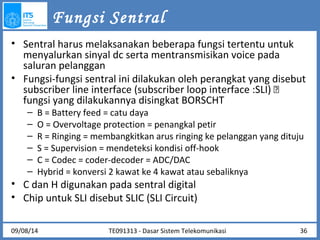

Fungsi Sentral
• Sentral harus melaksanakan beberapa fungsi tertentu untuk
menyalurkan sinyal dc serta mentransmisikan voice pada
saluran pelanggan
• Fungsi-fungsi sentral ini dilakukan oleh perangkat yang disebut
subscriber line interface (subscriber loop interface :SLI) 
fungsi yang dilakukannya disingkat BORSCHT
– B = Battery feed = catu daya
– O = Overvoltage protection = penangkal petir
– R = Ringing = membangkitkan arus ringing ke pelanggan yang dituju
– S = Supervision = mendeteksi kondisi off-hook
– C = Codec = coder-decoder = ADC/DAC
– Hybrid = konversi 2 kawat ke 4 kawat atau sebaliknya
• C dan H digunakan pada sentral digital
• Chip untuk SLI disebut SLIC (SLI Circuit)
TE091313 - Dasar 09/08/14 Sistem Telekomunikasi 36
Brief History
• Sentral manual
• Sentral Otomatis
– Step-by-step Exchange (Strowger Exchange)
– Crossbar Exchange
– Stored Program Controlled (SPC) Exchange
– Digital Exchange
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 37

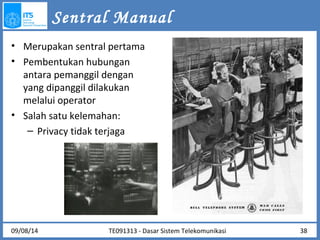

• Merupakan sentral pertama
• Pembentukan hubungan
antara pemanggil dengan
yang dipanggil dilakukan
melalui operator
• Salah satu kelemahan:
– Privacy tidak terjaga
www.archive.org/details/1945-12-06_Nazis_Face_War_Crime_Evidence
Sentral Manual
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 38

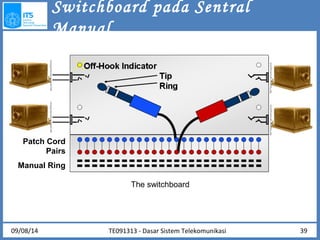

Switchboard pada Sentral
Manual
The switchboard
Patch Cord
Pairs
Manual Ring
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 39

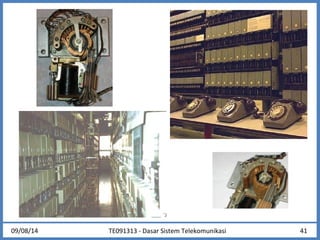

Strowger Exchange
Klik pada gambar untuk mendengar suara
sentral ketika pelanggan mendial '958'
• Merupakan Sentral
Otomatis Pertama
– Disebut juga dengan nama
Step-by-step exchange
– Bersifat Mekanik
• Ditemukan oleh Almon
Brown Strowger (1839 –
May 26, 1902)
• Tidak perlu ada operator
– Perlu perangkat pendial
• Lahirnya pulse dialing pertama
kali.
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 40
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 41

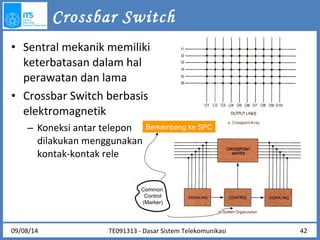

Crossbar Switch
• Sentral mekanik memiliki
keterbatasan dalam hal
perawatan dan lama
• Crossbar Switch berbasis
elektromagnetik
– Koneksi antar telepon
dilakukan menggunakan
kontak-kontak rele
Berkembang ke SPC
Common
Control
(Marker)
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 42

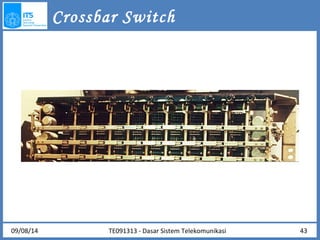

Crossbar Switch
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 43

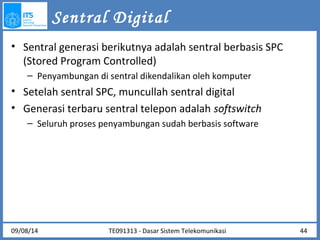

Sentral Digital
• Sentral generasi berikutnya adalah sentral berbasis SPC
(Stored Program Controlled)
– Penyambungan di sentral dikendalikan oleh komputer
• Setelah sentral SPC, muncullah sentral digital
• Generasi terbaru sentral telepon adalah softswitch
– Seluruh proses penyambungan sudah berbasis software
09/08/14 44
TE091313 - Dasar Sistem Telekomunikasi

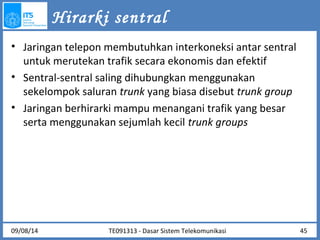

Hirarki sentral
• Jaringan telepon membutuhkan interkoneksi antar sentral
untuk merutekan trafik secara ekonomis dan efektif
• Sentral-sentral saling dihubungkan menggunakan
sekelompok saluran trunk yang biasa disebut trunk group
• Jaringan berhirarki mampu menangani trafik yang besar
serta menggunakan sejumlah kecil trunk groups
09/08/14 45
TE091313 - Dasar Sistem Telekomunikasi

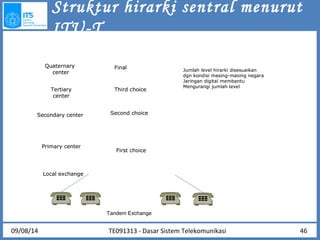

Struktur hirarki sentral menurut
ITU-T
Final Jumlah level hirarki disesuaikan
Third choice
Second choice
Tandem Exchange
Quaternary
center
Tertiary
center
Secondary center
Primary center
Local exchange
First choice
dgn kondisi masing-masing negara
Jaringan digital membantu
Mengurangi jumlah level
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 46
Salah satu contoh penerapan hirarki
sentral
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 47

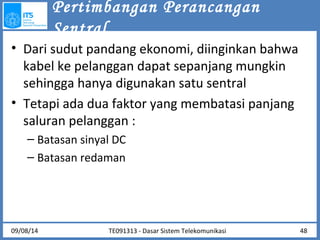

Pertimbangan Perancangan
Sentral
• Dari sudut pandang ekonomi, diinginkan bahwa
kabel ke pelanggan dapat sepanjang mungkin
sehingga hanya digunakan satu sentral
• Tetapi ada dua faktor yang membatasi panjang
saluran pelanggan :
– Batasan sinyal DC
– Batasan redaman
TE091313 - Dasar 09/08/14 Sistem Telekomunikasi 48

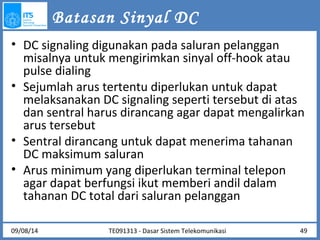

Batasan Sinyal DC
• DC signaling digunakan pada saluran pelanggan
misalnya untuk mengirimkan sinyal off-hook atau
pulse dialing
• Sejumlah arus tertentu diperlukan untuk dapat
melaksanakan DC signaling seperti tersebut di atas
dan sentral harus dirancang agar dapat mengalirkan
arus tersebut
• Sentral dirancang untuk dapat menerima tahanan
DC maksimum saluran
• Arus minimum yang diperlukan terminal telepon
agar dapat berfungsi ikut memberi andil dalam
tahanan DC total dari saluran pelanggan
TE091313 - Dasar 09/08/14 Sistem Telekomunikasi 49

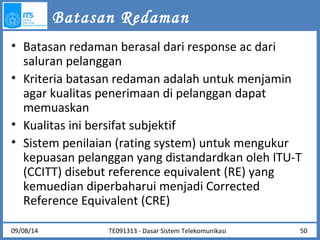

Batasan Redaman
• Batasan redaman berasal dari response ac dari
saluran pelanggan
• Kriteria batasan redaman adalah untuk menjamin
agar kualitas penerimaan di pelanggan dapat
memuaskan
• Kualitas ini bersifat subjektif
• Sistem penilaian (rating system) untuk mengukur
kepuasan pelanggan yang distandardkan oleh ITU-T
(CCITT) disebut reference equivalent (RE) yang
kemuedian diperbaharui menjadi Corrected
Reference Equivalent (CRE)
TE091313 - Dasar 09/08/14 Sistem Telekomunikasi 50
Kasus Khusus Perancangan
Sentral
• Kadang-kadang ada kasus dimana pelanggan bertempat
tinggal di lokasi yang jaraknya melebihi jarak maksimum
sentral-pelanggan dan amat tidak ekonomis apabila harus
disediakan sentral untuk mencatu pelanggan tersebut
• Batasan sinyal dc pada kasus di atas dipecahkan dengan
cara :
– Menggunakan kabel yang diameternya lebih besar
– Menggunakan pesawat telepon yang membutuhkan arus lebih
kecil
– Menggunakan catu daya yang lebih besar (> 48 V)
• Untuk jarak yang melebihi 8 km diperlukan suatu loading
coil untuk memperbaiki karakteristik frekuensi vs
redaman
TE091313 - Dasar 09/08/14 Sistem Telekomunikasi 51

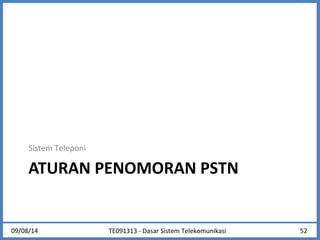

Sistem Teleponi
ATURAN PENOMORAN PSTN
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 52

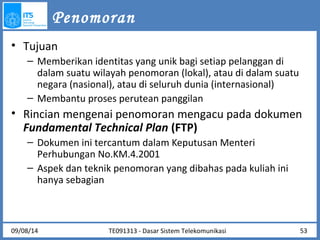

Penomoran
• Tujuan
– Memberikan identitas yang unik bagi setiap pelanggan di
dalam suatu wilayah penomoran (lokal), atau di dalam suatu
negara (nasional), atau di seluruh dunia (internasional)
– Membantu proses perutean panggilan
• Rincian mengenai penomoran mengacu pada dokumen
Fundamental Technical Plan (FTP)
– Dokumen ini tercantum dalam Keputusan Menteri
Perhubungan No.KM.4.2001
– Aspek dan teknik penomoran yang dibahas pada kuliah ini
hanya sebagian
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 53

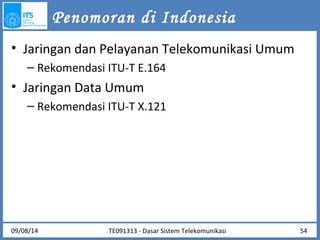

Penomoran di Indonesia
• Jaringan dan Pelayanan Telekomunikasi Umum
– Rekomendasi ITU-T E.164
• Jaringan Data Umum
– Rekomendasi ITU-T X.121
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 54

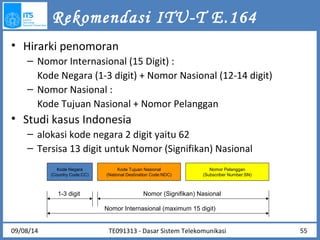

Rekomendasi ITU-T E.164
• Hirarki penomoran
– Nomor Internasional (15 Digit) :
Kode Negara (1-3 digit) + Nomor Nasional (12-14 digit)
– Nomor Nasional :
Kode Tujuan Nasional + Nomor Pelanggan
• Studi kasus Indonesia
– alokasi kode negara 2 digit yaitu 62
– Tersisa 13 digit untuk Nomor (Signifikan) Nasional
Kode Negara
(Country Code:CC)
Kode Tujuan Nasional
(National Destination Code:NDC)
Nomor Pelanggan
(Subscriber Number:SN)
1-3 digit Nomor (Signifikan) Nasional
Nomor Internasional (maximum 15 digit)
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 55
Kode Tujuan Nasional (NDC)
• Contoh Kode Tujuan Nasional
– Kode Wilayah
• Surabaya 031
• Mojokerto  0321
– Kode Akses Jaringan
• Telkomsel  0812
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 56

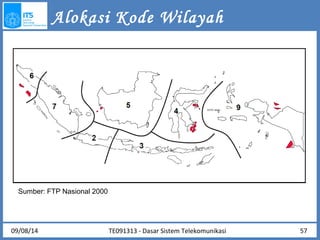

Alokasi Kode Wilayah
Sumber: FTP Nasional 2000
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 57

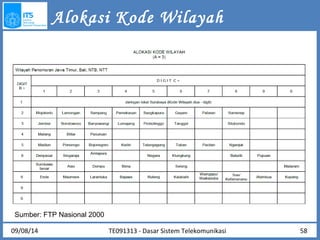

Alokasi Kode Wilayah
Sumber: FTP Nasional 2000
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 58

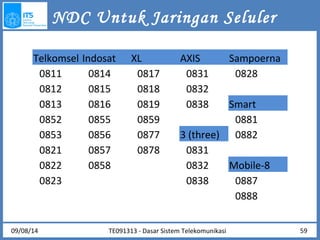

NDC Untuk Jaringan Seluler
Telkomsel Indosat XL AXIS Sampoerna
0811 0814 0817 0831 0828
0812 0815 0818 0832
0813 0816 0819 0838 Smart
0852 0855 0859 0881
0853 0856 0877 3 (three) 0882
0821 0857 0878 0831
0822 0858 0832 Mobile-8
0823 0838 0887
0888
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 59

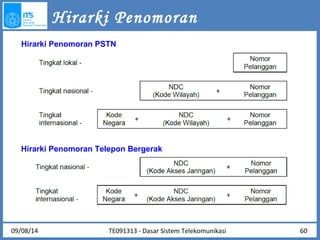

Hirarki Penomoran
Hirarki Penomoran PSTN
Hirarki Penomoran Telepon Bergerak
09/08/14 TE091313 - Dasar Sistem Telekomunikasi
60

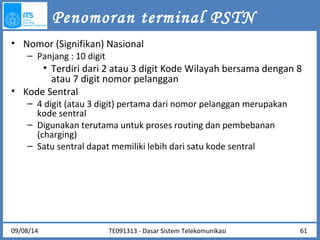

Penomoran terminal PSTN
• Nomor (Signifikan) Nasional
– Panjang : 10 digit
• Terdiri dari 2 atau 3 digit Kode Wilayah bersama dengan 8
atau 7 digit nomor pelanggan
• Kode Sentral
– 4 digit (atau 3 digit) pertama dari nomor pelanggan merupakan
kode sentral
– Digunakan terutama untuk proses routing dan pembebanan
(charging)
– Satu sentral dapat memiliki lebih dari satu kode sentral
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 61

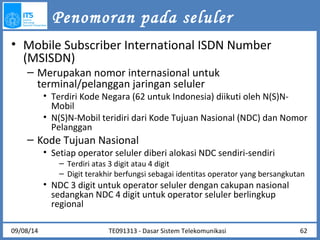

Penomoran pada seluler
• Mobile Subscriber International ISDN Number
(MSISDN)
– Merupakan nomor internasional untuk
terminal/pelanggan jaringan seluler
• Terdiri Kode Negara (62 untuk Indonesia) diikuti oleh N(S)N-Mobil
• N(S)N-Mobil teridiri dari Kode Tujuan Nasional (NDC) dan Nomor
Pelanggan
– Kode Tujuan Nasional
• Setiap operator seluler diberi alokasi NDC sendiri-sendiri
– Terdiri atas 3 digit atau 4 digit
– Digit terakhir berfungsi sebagai identitas operator yang bersangkutan
• NDC 3 digit untuk operator seluler dengan cakupan nasional
sedangkan NDC 4 digit untuk operator seluler berlingkup
regional
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 62

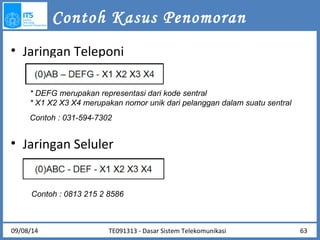

Contoh Kasus Penomoran
• Jaringan Teleponi
* DEFG merupakan representasi dari kode sentral
* X1 X2 X3 X4 merupakan nomor unik dari pelanggan dalam suatu sentral
Contoh : 031-594-7302
• Jaringan Seluler
Contoh : 0813 215 2 8586
09/08/14 TE091313 - Dasar Sistem Telekomunikasi
63

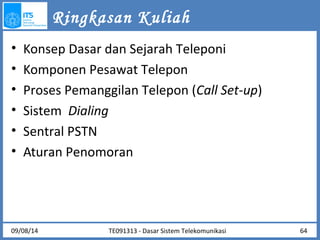

Ringkasan Kuliah
• Konsep Dasar dan Sejarah Teleponi
• Komponen Pesawat Telepon
• Proses Pemanggilan Telepon (Call Set-up)
• Sistem Dialing
• Sentral PSTN
• Aturan Penomoran
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 64
09/08/14 TE091313 - Dasar Sistem Telekomunikasi 65

PPT Teleponi

  • 1.
    Bidang Studi TelekomunikasiMultimedia Jurusan Teknik Elektro Fakultas Teknologi Industri TE091313 – Dasar Sistem Telekomunikasi (Sistem Teleponi) Tim Bidang Studi Telekomunikasi Multimedia Teknik Elektro – FTI - ITS
  • 2.
    Pokok Bahasan •Konsep Dasar dan Sejarah Teleponi • Komponen Pesawat Telepon • Proses Pemanggilan Telepon (Call Set-up) • Sistem Dialing • Sentral PSTN • Aturan Penomoran 09/08/14 TE091313 - Dasar Sistem Telekomunikasi 2
  • 3.
    Referensi Kuliah 09/08/14TE091313 - Dasar Sistem Telekomunikasi 3
  • 4.
    Sistem Teleponi KONSEPDASAR DAN SEJARAH TELEPONI 09/08/14 TE091313 - Dasar Sistem Telekomunikasi 4
  • 5.
    Layanan pada PSTN • Plain Old Telephone Service (POTS) – Telephony – Voice communication 09/08/14 5 TE091313 - Dasar Sistem Telekomunikasi
  • 6.
    Pesawat Telepon Pertama • Ditemukan oleh Alexander Graham Bell pada tahun 1876. • Selain itu, pada tahun yang sama Elisha Gray mengajukan juga patent untuk telepon, tetapi yang diberi patent pertama adalah Bell TE091313 - Dasar 09/08/14 Sistem Telekomunikasi 6
  • 7.
    Voice Channel VoiceSignal BW=4kHz (range frekuensi 0 – 4 kHz) Untuk mengeliminasi sinyal yg tdk diinginkan (noise), sirkit yang membawa sinyal voice dirancang untuk membawa hanya beberapa frekuensi (0-4kHz) BW ini disebut BW kanal telepon atau Voice Channel (VF) bandwidth TE091313 - Dasar Sistem Telekomunikasi Output Voltage or Energy Frequency (K-Hertz) .3 1 2 3 4 Spektrum voice: 300-3400Hz (Ini intelligible speech freq.) Energi voice (dan warna suara) “berkumpul” pada spektrum ini Speech juga mengandung frek. di bawah dan di atas spektrum ini Voice energy Sinyal Suara 09/08/14 7
  • 8.
    Sistem Teleponi KOMPONENPESAWAT TELEPON 09/08/14 TE091313 - Dasar Sistem Telekomunikasi 8
  • 9.
    Terminal Telepon DialPulse Push Button • Cara mencatu terminal telepon: – Local Battery (LB) • Catu daya terletak di terminalnya itu sendiri – Pernah ditinggalkan, tetapi digunakan lagi pada handphone – Central Battery (CB) • Catu daya diberikan oleh sentral (-48 Volt DC) 09/08/14 9 TE091313 - Dasar Sistem Telekomunikasi
  • 10.
    TE091313 - DasarSistem Telekomunikasi Hook switch Dial pad Receiver Handset Transmitter Ke sentral Terminal Telepon 09/08/14 10
  • 11.
    Kondisi Handset Ketikahandset on-hook, subscriber loop (saluran pelanggan) akan membentuk open loop sehingga tidak ada arus yang mengalir TE091313 - Dasar Sistem Telekomunikasi On-Hook Off-Hook Sebaliknya ketika handset off-hook, subscriber loop (saluran pelanggan) akan membentuk closed loop sehingga ada arus DC yang mengalir dari sentral (catu daya dari sentral akan mengaktifkan transmitter pada telepon) 09/08/14 11
  • 12.
    Komponen Transmitter (microphone) Source: Understanding Telephone Electronics, Texas Instrument • Suara yang dikeluarkan oleh manusia akan menggetarkan diafragma – Kepadatan karbon akan berubah-ubah sehingga tahanan karbon akan berubah-ubah pula – Karena tegangan catu daya sentral tetap maka perubahan tahanan karbon akan menyebabkan perubahan arus yang mengalir pada kabel A dan B • Proses ini merupakan perubahan (konversi) dari energi suara ke listrik TE091313 - Dasar Sistem Telekomunikasi 09/08/14 12
  • 13.
    Komponen Receiver •Arus percakapan (yang berubah-ubah) yang diterima receiver menimbulkan medan magnet pada kumparan yang melilit suatu logam • Medan magnet yang terbentuk akan berinteraksi dengan medan magnet permanen sehingga diafragma akan bergetar. 09/08/14 13 TE091313 - Dasar Sistem Telekomunikasi
  • 14.
    Sistem Teleponi SISTEMDIALING 09/08/14 TE091313 - Dasar Sistem Telekomunikasi 14
  • 15.
    Sistem Dialing •Secara umum, sistem dialing terdapat dua jenis yaitu – Pulse Dialing Setiap angka yang dikirimkan diwakili oleh pulsa dengan jumlah tertentu. – Tone Dialing Setiap angka yang dikirimkan diwakili oleh kombinasi 2 frekuensi tertentu. 09/08/14 TE091313 - Dasar Sistem Telekomunikasi 15
  • 16.
    Pulse Dialing •Salah satu contoh dialling pad untuk teknik pulsa adalah Rotary dialing – Sekarang sudah berubah menjadi tombol. • Setiap nomor telepon diwakili oleh pulsa yang jumlahnya sama dengan nomor yang didial • Untuk angka nol, dibangkitkan 10 pulsa • Pulsa dibangkitkan dengan cara memutuskan (break) dan menyambungkan (make) saluran pelanggan • Antar nomor yang di-dial terdapat jeda yang disebut interdigit interval • Kelemahan: lambat 09/08/14 TE091313 - Dasar Sistem Telekomunikasi 16
  • 17.
    Pulse Dialing TE091313- Dasar Sistem Telekomunikasi Make (Circuit Closed) Break (Circuit Open) Off-Hook Dialing Inter-Digit Next Digit Pulse Period (100 ms) 700 ms US:60/40 Break/Make 09/08/14 17
  • 18.
    Tone Dialing DualTone Multifrequency (DTMF) 1209 1336 1477 1633 1 2 3 A 4 5 6 B 7 8 9 C * 0 # D TE091313 - Dasar Sistem Telekomunikasi 697 770 852 941 Komponen Frekuensi Tinggi Komponen Frekuensi Rendah 09/08/14 18
  • 19.
    Tone dalam panggilanJaringan TToonnee FFrreeqquueennccyy ((HHzz)) OOnn TTiimmee OOffff TTiimmee DDiiaall 335500 ++ 444400 BBuussyy 448800 ++ 662200 RRiinnggbbaacckk,, NNoorrmmaall 444400 ++ 448800 RRiinnggbbaacckk,, PPBBXX 444400 ++ 448800 CCoonnggeessttiioonn ((TToollll)) 448800 ++ 662200 RReeoorrddeerr ((llooccaall)) 448800 ++ 662200 RReecceeiivveerr OOffff--hhooookk 11440000 ++ 22006600 ++ 22445500 ++22660000 NNoo SSuucchh NNuummbbeerr 220000 ttoo 440000 CCoonnttiinnuuoouuss 00..55 OO..55 22 44 11 33 00..22 00..33 00..33 00..22 00..11 00..11 CCoonnttiinnuuoouuss,, FFrreeqq.. MMoodd 11HHzz 09/08/14 19 TE091313 - Dasar Sistem Telekomunikasi
  • 20.
    Indonesia Network CallProgress Tones Tone Freq/Hz Cadence/s Busy tone 425 0.5 on 0.5 off Call waiting tone 425 0.15 on 0.15 off 0.15 on 10.0 off Congestion tone 425 0.25 on 0.25 off Dial tone 425 continuous Payphone recognition tone 1200/800 0.2 on 0.2 off 0.2 on 0.2 off Ringing tone 425 1.0 on 4.0 off Special information tone 950/1400/1800 3x(0.33 on 0.03 off) 1.0 off 09/08/14 20 TE091313 - Dasar Sistem Telekomunikasi
  • 21.
    Sistem Teleponi PROSESPANGGILAN TELEPON (CALL SETUP) 09/08/14 TE091313 - Dasar Sistem Telekomunikasi 21
  • 22.
    Signaling pada PanggilanPSTN • Mekanisme call set-up pada PSTN dilakukan menggunakan signaling • Signaling – Semua sinyal yang diperlukan untuk melakukan panggilan dan menikmati layanan lain yang ditawarkan penyelenggara jaringan teleponi – Teknologi transmisi untuk mentransfer sinyal 09/08/14 22 TE091313 - Dasar Sistem Telekomunikasi
  • 23.
    Forward and Reversedirection • Forward signal mengalir dari sentral telepon tempat A berada menuju sentral telepon tempat B berada • Backward signal mengalir pada arah yang berlawanan dengan forward signal 09/08/14 23 TE091313 - Dasar Sistem Telekomunikasi
  • 24.
    Persyaratan signaling •Berdasarkan kebutuhan pelanggan – Transfer informasi yang andal (pelanggan yang ditujulah yang ringing) – Call set up yang cepat – Tidak ada noise akibat adanya signalling • Pengaruh signalling system terutama pada waktu set-up – Waktu tunggu mendapat dial tone setelah off-hook – Waktu mendial (pulse dial atau DTMF) – Waktu untuk mentransfer informasi digit antar sentral dan pembentukan koneksi 09/08/14 24 TE091313 - Dasar Sistem Telekomunikasi
  • 25.
    Subscriber signaling •Dari pelanggan ke sentral – Informasi kondisi off-hook – Informasi nomor B – Informasi jumlah uang yang dimasukkan (khusus untuk payphone) – Informasi kondisi on-hook ketika panggilan usai • Dari sentral ke pelanggan A – Informasi bahwa sentral siap menerima nomor B – Informasi mengenai status B (busy atau tidak) – Informasi kongesti atau interception – Sinyal charging (khusus untuk payphone) • Dari sentral ke pelanggan B – Sinyal ringing untuk menarik perhatian pelanggan B 09/08/14 25 TE091313 - Dasar Sistem Telekomunikasi
  • 26.
    • Pelanggan Amengangkat telepon, hal ini dapat berarti – A ingin menghubungi seseorang – Pesawat A berbunyi lalu menjawab • Sentral dapat mendeteksi keadaan telepon apakah merupakan panggilan atau jawaban • Sentral menanggapi panggilan dengan mengirimkan dial tone • A mengirimkan digit nomor B • Sentral menganalisa digit lalu mencek apakah B ada dan tidak busy. Ringing tone dikirimkan ke A sedangkan sinyal ringing ke B • B mengangkat handset, sentral mendeteksinya sebagai jawaban • Ketika A dan B menyimpan handset, sentral mendeteksi sebagai sinyal clear lalu koneksi diputuskan sentral B Off-hook Dialling tone conversation A NO M OR Ringing tone Ringing signal ~425Hz ~90V, 20-25 Hz answer Clear forward Clear back 09/08/14 TE091313 - Dasar Sistem Telekomunikasi 26
  • 27.
    Basic Call Progress:On-Hook Sentral Telepon TE091313 - Dasar Sistem Telekomunikasi Local Loop Local Loop Pada kondisi ini tidak arus DC yang mengalir pada jaringan lokal (jaringan lokal bersifat Open Circuit) 09/08/14 27
  • 28.
    Basic Call Progress:Off-Hook Sentral Telepon TE091313 - Dasar Sistem Telekomunikasi Local Loop Local Loop OOffff--HHooookk Sentral memberikan Dial Tone kepada terminal telepon Pada kondisi ini ada arus DC yang mengalir pada jaringan lokal yang berasal dari sentral (jaringan lokal bersifat Closed Circuit) 09/08/14 28
  • 29.
    Basic Call Progress:Dialing Pelanggan mendial (mengirimkan informasi no tel. tujuan DC Current Sentral Telepon Local Loop TE091313 - Dasar Sistem Telekomunikasi OOffff--HHooookk CClloosseedd CCiirrccuuiitt 09/08/14 29
  • 30.
    Basic Call Progress:Switching DDCC CCuurrrreenntt Sentral Telepon Local Loop AAddddrreessss ttoo PPoorrtt Local TTrraannssllaattiioonn Loop TE091313 - Dasar Sistem Telekomunikasi OOffff--HHooookk CClloosseedd CCiirrccuuiitt 09/08/14 30
  • 31.
    Basic Call Progress:Ringing DDCC CCuurrrreenntt ++ RRiinngg BBaacckk TToonnee Sentral Telepon Sentral mengirimkan sinyal AC untuk membunyikan bel di telepon tujuan Local Loop TE091313 - Dasar Sistem Telekomunikasi Local Loop OOffff--HHooookk CClloosseedd CCiirrccuuiitt 09/08/14 31
  • 32.
    Basic Call Progress:Talking VVooiiccee EEnneerrggyy DDCC CCuurrrreenntt VVooiiccee EEnneerrggyy DDCC CCuurrrreenntt Telephone Switch Local Loop TE091313 - Dasar Sistem Telekomunikasi Local Loop OOffff--HHooookk CClloosseedd CCiirrccuuiitt 09/08/14 32
  • 33.
    Sistem Teleponi SENTRALPSTN 09/08/14 TE091313 - Dasar Sistem Telekomunikasi 33
  • 34.
    Koneksi Sederhana Pesawat Telepon - + Battery • Dengan semakin banyaknya pesawat telepon yang ingin saling dihubungkan, maka koneksi sederhana seperti di atas tidak memadai lagi – Maka lahirlah konsep sentral telepon – Salah satu fungsi sentral adalah memberikan catu daya untuk terminal telepon 09/08/14 34 TE091313 - Dasar Sistem Telekomunikasi
  • 35.
    Diagram Umum SuatuPSTN Jaringan Lokal (Local Loop) - Kabel Tembaga - Wireless/Fixed Cellular - Serat Optik Sentral Lokal (Local Exchange) Sentral Lokal Lainnya atau Sentral Toll (SLJJ) Trunk TE091313 - Dasar Sistem Telekomunikasi Terminal Pelanggan - Pesawat Telepon - Mesin Fax - PC dengan modem PABX (Private Automatic Branch Exchange) Ext #1 Ext #n 09/08/14 35
  • 36.
    Fungsi Sentral •Sentral harus melaksanakan beberapa fungsi tertentu untuk menyalurkan sinyal dc serta mentransmisikan voice pada saluran pelanggan • Fungsi-fungsi sentral ini dilakukan oleh perangkat yang disebut subscriber line interface (subscriber loop interface :SLI)  fungsi yang dilakukannya disingkat BORSCHT – B = Battery feed = catu daya – O = Overvoltage protection = penangkal petir – R = Ringing = membangkitkan arus ringing ke pelanggan yang dituju – S = Supervision = mendeteksi kondisi off-hook – C = Codec = coder-decoder = ADC/DAC – Hybrid = konversi 2 kawat ke 4 kawat atau sebaliknya • C dan H digunakan pada sentral digital • Chip untuk SLI disebut SLIC (SLI Circuit) TE091313 - Dasar 09/08/14 Sistem Telekomunikasi 36
  • 37.
    Brief History •Sentral manual • Sentral Otomatis – Step-by-step Exchange (Strowger Exchange) – Crossbar Exchange – Stored Program Controlled (SPC) Exchange – Digital Exchange 09/08/14 TE091313 - Dasar Sistem Telekomunikasi 37
  • 38.
    • Merupakan sentralpertama • Pembentukan hubungan antara pemanggil dengan yang dipanggil dilakukan melalui operator • Salah satu kelemahan: – Privacy tidak terjaga www.archive.org/details/1945-12-06_Nazis_Face_War_Crime_Evidence Sentral Manual 09/08/14 TE091313 - Dasar Sistem Telekomunikasi 38
  • 39.
    Switchboard pada Sentral Manual The switchboard Patch Cord Pairs Manual Ring 09/08/14 TE091313 - Dasar Sistem Telekomunikasi 39
  • 40.
    Strowger Exchange Klikpada gambar untuk mendengar suara sentral ketika pelanggan mendial '958' • Merupakan Sentral Otomatis Pertama – Disebut juga dengan nama Step-by-step exchange – Bersifat Mekanik • Ditemukan oleh Almon Brown Strowger (1839 – May 26, 1902) • Tidak perlu ada operator – Perlu perangkat pendial • Lahirnya pulse dialing pertama kali. 09/08/14 TE091313 - Dasar Sistem Telekomunikasi 40
  • 41.
    09/08/14 TE091313 -Dasar Sistem Telekomunikasi 41
  • 42.
    Crossbar Switch •Sentral mekanik memiliki keterbatasan dalam hal perawatan dan lama • Crossbar Switch berbasis elektromagnetik – Koneksi antar telepon dilakukan menggunakan kontak-kontak rele Berkembang ke SPC Common Control (Marker) 09/08/14 TE091313 - Dasar Sistem Telekomunikasi 42
  • 43.
    Crossbar Switch 09/08/14TE091313 - Dasar Sistem Telekomunikasi 43
  • 44.
    Sentral Digital •Sentral generasi berikutnya adalah sentral berbasis SPC (Stored Program Controlled) – Penyambungan di sentral dikendalikan oleh komputer • Setelah sentral SPC, muncullah sentral digital • Generasi terbaru sentral telepon adalah softswitch – Seluruh proses penyambungan sudah berbasis software 09/08/14 44 TE091313 - Dasar Sistem Telekomunikasi
  • 45.
    Hirarki sentral •Jaringan telepon membutuhkan interkoneksi antar sentral untuk merutekan trafik secara ekonomis dan efektif • Sentral-sentral saling dihubungkan menggunakan sekelompok saluran trunk yang biasa disebut trunk group • Jaringan berhirarki mampu menangani trafik yang besar serta menggunakan sejumlah kecil trunk groups 09/08/14 45 TE091313 - Dasar Sistem Telekomunikasi
  • 46.
    Struktur hirarki sentralmenurut ITU-T Final Jumlah level hirarki disesuaikan Third choice Second choice Tandem Exchange Quaternary center Tertiary center Secondary center Primary center Local exchange First choice dgn kondisi masing-masing negara Jaringan digital membantu Mengurangi jumlah level 09/08/14 TE091313 - Dasar Sistem Telekomunikasi 46
  • 47.
    Salah satu contohpenerapan hirarki sentral 09/08/14 TE091313 - Dasar Sistem Telekomunikasi 47
  • 48.
    Pertimbangan Perancangan Sentral • Dari sudut pandang ekonomi, diinginkan bahwa kabel ke pelanggan dapat sepanjang mungkin sehingga hanya digunakan satu sentral • Tetapi ada dua faktor yang membatasi panjang saluran pelanggan : – Batasan sinyal DC – Batasan redaman TE091313 - Dasar 09/08/14 Sistem Telekomunikasi 48
  • 49.
    Batasan Sinyal DC • DC signaling digunakan pada saluran pelanggan misalnya untuk mengirimkan sinyal off-hook atau pulse dialing • Sejumlah arus tertentu diperlukan untuk dapat melaksanakan DC signaling seperti tersebut di atas dan sentral harus dirancang agar dapat mengalirkan arus tersebut • Sentral dirancang untuk dapat menerima tahanan DC maksimum saluran • Arus minimum yang diperlukan terminal telepon agar dapat berfungsi ikut memberi andil dalam tahanan DC total dari saluran pelanggan TE091313 - Dasar 09/08/14 Sistem Telekomunikasi 49
  • 50.
    Batasan Redaman •Batasan redaman berasal dari response ac dari saluran pelanggan • Kriteria batasan redaman adalah untuk menjamin agar kualitas penerimaan di pelanggan dapat memuaskan • Kualitas ini bersifat subjektif • Sistem penilaian (rating system) untuk mengukur kepuasan pelanggan yang distandardkan oleh ITU-T (CCITT) disebut reference equivalent (RE) yang kemuedian diperbaharui menjadi Corrected Reference Equivalent (CRE) TE091313 - Dasar 09/08/14 Sistem Telekomunikasi 50
  • 51.
    Kasus Khusus Perancangan Sentral • Kadang-kadang ada kasus dimana pelanggan bertempat tinggal di lokasi yang jaraknya melebihi jarak maksimum sentral-pelanggan dan amat tidak ekonomis apabila harus disediakan sentral untuk mencatu pelanggan tersebut • Batasan sinyal dc pada kasus di atas dipecahkan dengan cara : – Menggunakan kabel yang diameternya lebih besar – Menggunakan pesawat telepon yang membutuhkan arus lebih kecil – Menggunakan catu daya yang lebih besar (> 48 V) • Untuk jarak yang melebihi 8 km diperlukan suatu loading coil untuk memperbaiki karakteristik frekuensi vs redaman TE091313 - Dasar 09/08/14 Sistem Telekomunikasi 51
  • 52.
    Sistem Teleponi ATURANPENOMORAN PSTN 09/08/14 TE091313 - Dasar Sistem Telekomunikasi 52
  • 53.
    Penomoran • Tujuan – Memberikan identitas yang unik bagi setiap pelanggan di dalam suatu wilayah penomoran (lokal), atau di dalam suatu negara (nasional), atau di seluruh dunia (internasional) – Membantu proses perutean panggilan • Rincian mengenai penomoran mengacu pada dokumen Fundamental Technical Plan (FTP) – Dokumen ini tercantum dalam Keputusan Menteri Perhubungan No.KM.4.2001 – Aspek dan teknik penomoran yang dibahas pada kuliah ini hanya sebagian 09/08/14 TE091313 - Dasar Sistem Telekomunikasi 53
  • 54.
    Penomoran di Indonesia • Jaringan dan Pelayanan Telekomunikasi Umum – Rekomendasi ITU-T E.164 • Jaringan Data Umum – Rekomendasi ITU-T X.121 09/08/14 TE091313 - Dasar Sistem Telekomunikasi 54
  • 55.
    Rekomendasi ITU-T E.164 • Hirarki penomoran – Nomor Internasional (15 Digit) : Kode Negara (1-3 digit) + Nomor Nasional (12-14 digit) – Nomor Nasional : Kode Tujuan Nasional + Nomor Pelanggan • Studi kasus Indonesia – alokasi kode negara 2 digit yaitu 62 – Tersisa 13 digit untuk Nomor (Signifikan) Nasional Kode Negara (Country Code:CC) Kode Tujuan Nasional (National Destination Code:NDC) Nomor Pelanggan (Subscriber Number:SN) 1-3 digit Nomor (Signifikan) Nasional Nomor Internasional (maximum 15 digit) 09/08/14 TE091313 - Dasar Sistem Telekomunikasi 55
  • 56.
    Kode Tujuan Nasional(NDC) • Contoh Kode Tujuan Nasional – Kode Wilayah • Surabaya 031 • Mojokerto  0321 – Kode Akses Jaringan • Telkomsel  0812 09/08/14 TE091313 - Dasar Sistem Telekomunikasi 56
  • 57.
    Alokasi Kode Wilayah Sumber: FTP Nasional 2000 09/08/14 TE091313 - Dasar Sistem Telekomunikasi 57
  • 58.
    Alokasi Kode Wilayah Sumber: FTP Nasional 2000 09/08/14 TE091313 - Dasar Sistem Telekomunikasi 58
  • 59.
    NDC Untuk JaringanSeluler Telkomsel Indosat XL AXIS Sampoerna 0811 0814 0817 0831 0828 0812 0815 0818 0832 0813 0816 0819 0838 Smart 0852 0855 0859 0881 0853 0856 0877 3 (three) 0882 0821 0857 0878 0831 0822 0858 0832 Mobile-8 0823 0838 0887 0888 09/08/14 TE091313 - Dasar Sistem Telekomunikasi 59
  • 60.
    Hirarki Penomoran HirarkiPenomoran PSTN Hirarki Penomoran Telepon Bergerak 09/08/14 TE091313 - Dasar Sistem Telekomunikasi 60
  • 61.
    Penomoran terminal PSTN • Nomor (Signifikan) Nasional – Panjang : 10 digit • Terdiri dari 2 atau 3 digit Kode Wilayah bersama dengan 8 atau 7 digit nomor pelanggan • Kode Sentral – 4 digit (atau 3 digit) pertama dari nomor pelanggan merupakan kode sentral – Digunakan terutama untuk proses routing dan pembebanan (charging) – Satu sentral dapat memiliki lebih dari satu kode sentral 09/08/14 TE091313 - Dasar Sistem Telekomunikasi 61
  • 62.
    Penomoran pada seluler • Mobile Subscriber International ISDN Number (MSISDN) – Merupakan nomor internasional untuk terminal/pelanggan jaringan seluler • Terdiri Kode Negara (62 untuk Indonesia) diikuti oleh N(S)N-Mobil • N(S)N-Mobil teridiri dari Kode Tujuan Nasional (NDC) dan Nomor Pelanggan – Kode Tujuan Nasional • Setiap operator seluler diberi alokasi NDC sendiri-sendiri – Terdiri atas 3 digit atau 4 digit – Digit terakhir berfungsi sebagai identitas operator yang bersangkutan • NDC 3 digit untuk operator seluler dengan cakupan nasional sedangkan NDC 4 digit untuk operator seluler berlingkup regional 09/08/14 TE091313 - Dasar Sistem Telekomunikasi 62
  • 63.
    Contoh Kasus Penomoran • Jaringan Teleponi * DEFG merupakan representasi dari kode sentral * X1 X2 X3 X4 merupakan nomor unik dari pelanggan dalam suatu sentral Contoh : 031-594-7302 • Jaringan Seluler Contoh : 0813 215 2 8586 09/08/14 TE091313 - Dasar Sistem Telekomunikasi 63
  • 64.
    Ringkasan Kuliah •Konsep Dasar dan Sejarah Teleponi • Komponen Pesawat Telepon • Proses Pemanggilan Telepon (Call Set-up) • Sistem Dialing • Sentral PSTN • Aturan Penomoran 09/08/14 TE091313 - Dasar Sistem Telekomunikasi 64
  • 65.
    09/08/14 TE091313 -Dasar Sistem Telekomunikasi 65

Editor's Notes

  • #2 Proses teleponi dibagi menjadi beberapa bagian. Salah satunya signaling  jartel ET3041
  • #26 Ini merupakan jenis signaling yang terjadi pada sisi pelanggan.
  • #28 Di sini dia tempatnya penjelasan mengenai signaling
  • #29 Masukan besaran tegangan DC yang pada proses ini…
  • #65 Bagian ini dipresentasikan pada akhir kuliah dengan diawali oleh review kuliah dari mahasiswa yang dipandu oleh dosen. Tujuannya adalah menggali insight kuliah ini dari para mahasiswa
  • #66 Pujian atas kemampuan mahasiswa dalam melakukan review hasil kuliah ini. ;)
