Нарны цахилгаан станц барих төсөл / PPT/
Жишээ загвар тул зарим тоо баримт бодит биш болно Төсөл бүрэн эхээрээ: http://www.slideshare.net/naelism1/ss-45450125 Тооцоо татах : https://www.mediafire.com/?cpx43ebs5ngnwsp
More Related Content
Similar to Нарны цахилгаан станц барих төсөл / PPT/
Нарны цахилгаан станц барих төсөл / PPT/
- 1. Nael LLC “Sunshine” Улаанбаатар хот 2014 он Нарны цахилгаанстанц барих төсөл Шинжлэх Ухаан Технологийн Их Сургууль Эрчим Хүчний Сургууль

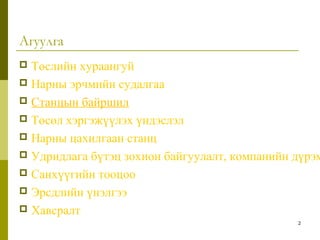

- 2. 2 Агуулга Төслийн хураангуй Нарны эрчмийн судалгаа Станцын байршил Төсөл хэргэжүүлэх үндэслэл Нарны цахилгаан станц Удридлага бүтэц зохион байгуулалт, компанийн дүрэм Санхүүгийн тооцоо Эрсдлийн үнэлгээ Хавсралт

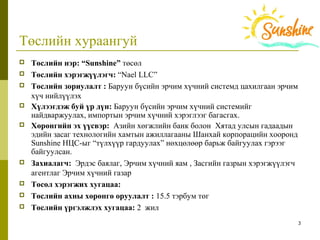

- 3. 3 Төслийн хураангуй Төслийн нэр:“Sunshine” төсөл Төслийн хэрэгжүүлэгч: “Nael LLC” Төслийн зориулалт : Баруун бүсийн эрчим хүчний системд цахилгаан эрчим хүч нийлүүлэх Хүлээгдэж буй үр дүн: Баруун бүсийн эрчим хүчний системийг найдваржуулах, импортын эрчим хүчний хэрэглээг багасгах. Хөрөнгийн эх үүсвэр: Азийн хөгжлийн банк болон Хятад улсын гадаадын эдийн засаг технологийн хамтын ажиллагааны Шанхай корпорацийн хооронд Sunshine НЦС-ыг “түлхүүр гардуулах” нөхцөлөөр барьж байгуулах гэрээг байгуулсан. Захиалагч: Эрдэс баялаг, Эрчим хүчний яам , Засгийн газрын хэрэгжүүлэгч агентлаг Эрчим хүчний газар Төсөл хэрэгжих хугацаа: Төслийн ахны хөрөнгө оруулалт : 15.5 тэрбум төг Төслийн үргэлжлэх хугацаа: 2 жил
- 4.
- 5.
- 6.

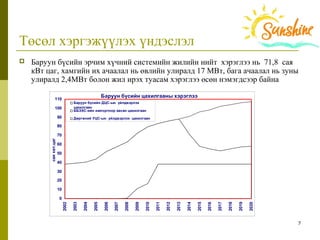

- 7. 7 Төсөл хэргэжүүлэх үндэслэл Баруун бүсийн эрчим хүчний системийн жилийн нийт хэрэглээ нь 71,8 сая кВт цаг, хамгийн их ачаалал нь өвлийн улиралд 17 МВт, бага ачаалал нь зуны улиралд 2,4МВт болон жил ирэх туасам хэрэглээ өсөн нэмэгдсээр байна Баруун бүсийн цахилгааны хэрэглээ 0 10 20 30 40 50 60 70 80 90 100 110 2002 2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 саяквт.цаг Баруун бүсийн ДЦС-ын үйлдвэрлэх цахилгаан ББЭХС-ийн импортоор авсан цахилгаан Дөргөний УЦС-ын үйлдвэрлэх цахилгаан
- 8. 8 Төсөл хэргэжүүлэх үндэслэл Sunshine Станц нь энэхүү өсөн нэмэгдэх хэрэгцээг хангах зорилготой

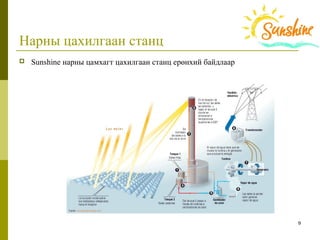

- 9. 9 Нарны цахилгаан станц Sunshine нарны цамхагт цахилгаан станц ерөнхий байдлаар
- 10. 10 Нарны цахилгаан станцынтехнологи Нарны эрчим хүчийг хүлээн авагч бүхий үүсгүүрүүд эрчмийг хүлээн авж цамхагт буцаан төвлөрүүлнэ. 50 бар даралттай 285 градус хүртэл усыг халааж уур үүсгэн турвинд өгөгдөнө. Өгөгдсөн уур генераторт орж цахилгаан эрчим хүч бий болно.

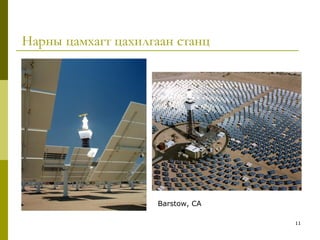

- 11. 11 Нарны цамхагт цахилгаанстанц Barstow, CA

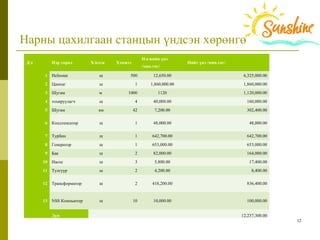

- 12. 12 Нарны цахилгаан станцынүндсэн хөрөнгө Д/д Нэр төрөл Х/нэгж Хэмжээ Нэгжийн үнэ /мян.төг/ Нийт үнэ /мян.төг/ 1 Heliostat ш 500 12,650.00 6,325,000.00 2 Цамхаг ш 1 1,860,000.00 1,860,000.00 3 Шугам м 1000 1120 1,120,000.00 4 тохируулагч ш 4 40,000.00 160,000.00 5 Шугам км 42 7,200.00 302,400.00 6 Кондтенсатор ш 1 48,000.00 48,000.00 7 Турбин ш 1 642,700.00 642,700.00 8 Генератор ш 1 653,000.00 653,000.00 9 Бак ш 2 82,000.00 164,000.00 10 Насос ш 3 5,800.00 17,400.00 11 Тулгуур ш 2 4,200.00 8,400.00 12 Трансформатор ш 2 418,200.00 836,400.00 13 NSS Компьютер ш 10 10,000.00 100,000.00 Дүн 12,237,300.00

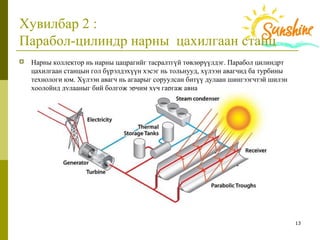

- 13. 13 Хувилбар 2 : Парабол-цилиндрнарны цахилгаан станц Нарны коллектор нь нарны цацрагийг тасралтгүй төвлөрүүлдэг. Парабол цилиндрт цахилгаан станцын гол бүрэлдэхүүн хэсэг нь тольнууд, хүлээн авагчид ба турбины технологи юм. Хүлээн авагч нь агаарыг соруулсан битүү дулаан шингээгчтэй шилэн хоолойнд дулааныг бий болгож эрчим хүч гаргаж авна

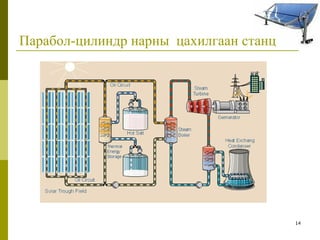

- 14.

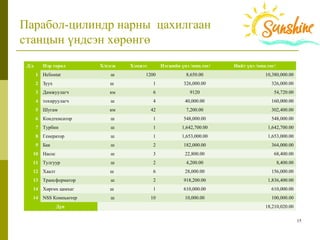

- 15. 15 Парабол-цилиндр нарны цахилгаан станцынүндсэн хөрөнгө Д/д Нэр төрөл Х/нэгж Хэмжээ Нэгжийн үнэ /мян.төг/ Нийт үнэ /мян.төг/ 1 Heliostat ш 1200 8,650.00 10,380,000.00 2 Зуух ш 1 326,000.00 326,000.00 3 Дамжуулагч км 6 9120 54,720.00 4 тохируулагч ш 4 40,000.00 160,000.00 5 Шугам км 42 7,200.00 302,400.00 6 Кондтенсатор ш 1 548,000.00 548,000.00 7 Турбин ш 1 1,642,700.00 1,642,700.00 8 Генератор ш 1 1,653,000.00 1,653,000.00 9 Бак ш 2 182,000.00 364,000.00 10 Насос ш 3 22,800.00 68,400.00 11 Тулгуур ш 2 4,200.00 8,400.00 12 Хаалт ш 6 28,000.00 156,000.00 13 Трансформатор ш 2 918,200.00 1,836,400.00 14 Хөргөх цамхаг ш 1 610,000.00 610,000.00 14 NSS Компьютер ш 10 10,000.00 100,000.00 Дүн 18,210,020.00

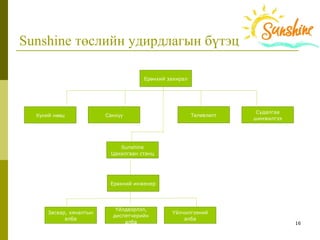

- 16. 16 Sunshine төслийн удирдлагынбүтэц Х ний н цү өө Санхүү Т л вл лтө ө ө Судалгаа шинжилгээ Sunshine Цахилгаан станц Засвар, хяналтын алба йлдвэрлэл,Ү диспетчерийн алба йлчилгээнийҮ алба Ер хний инженерө Ер нхий захиралө
- 17.
- 18.
- 19.
- 20.

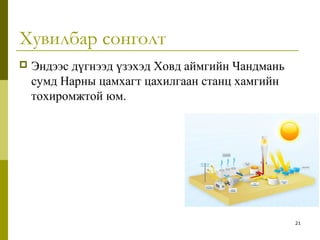

- 21. Хувилбар сонголт Эндээсдүгнээд үзэхэд Ховд аймгийн Чандмань сумд Нарны цамхагт цахилгаан станц хамгийн тохиромжтой юм. 21

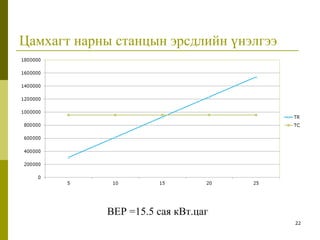

- 22. Цамхагт нарны станцынэрсдлийн үнэлгээ 22 BEP =15.5 сая кВт.цаг
- 23.
