1. ETN 2013
INSTRUMENT AND TEST EQUIPMENT
TROUBLESHOOTING

2. 1. 1. IDENTIFY THE INSTRUMENT AND TEST
EQUIPMENT TROUBLESHOOTING
REQUIREMENTS.
2. 2. PREPARE TROUBLESHOOTING
REQUIREMENTS.
3. 3. PERFORM TROUBLESHOOTING ON
EQUIPMENT.
4. 4. 4. SET UP THE INSTRUMENT AND TEST
EQUIPMENT FOR DUMMY PRODUCT

3.  TV LCD kini sudah menggantikan penerima televisyen dengan
tiub CRT. Panel LCD dicirikan oleh kualiti gambar yang tinggi,
dimensi yang lebih kecil (badan nipis), yang membolehkan ianya
digantung ke dinding, dan penggunaan kuasa yang rendah.
Tetapi, walaupun semua kelebihan ini berbanding model TV
lama, kerosakan pada TV LCD tidak menurun. Oleh itu, jika TV
LCD rosak, pengguna mempunyai 3 pilihan:
 membaiki di pusat servis;
 panggil juruteknik ke rumah;
 membaiki peralatan itu sendiri.
 Tetapi pertama kali anda perlu memutuskan jenis masalah yang
muncul dalam TV anda. Sekiranya saya menghubungi pakar atau
anda boleh membaiki TV LCD dengan tangan anda sendiri?

4.  Untuk mencari punca kerosakan, juruteknik sering
perlu menggunakan peralatan khas. Tetapi
kadang-kadang kerosakan pada perkakasan
elektronik boleh dikenali secara visual, contohnya,
jika kapasitor kembung. Dalam apa jua keadaan,
orang yang melakukan pembaikan perlu
mempunyai kemahiran dan pengetahuan yang
diperlukan, tanpa itu anda boleh “merosakkan” TV
sepenuhnya. Di bawah ini disenaraikan blok utama
yang termasuk dalam reka bentuk TV LCD / LCD,
yang paling kerap terdedah kepada kerosakan :

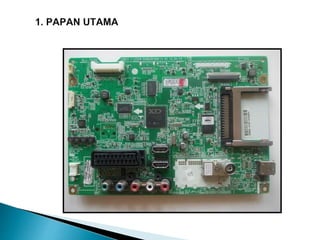

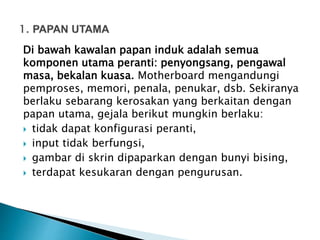

5. Di bawah kawalan papan induk adalah semua
komponen utama peranti: penyongsang, pengawal
masa, bekalan kuasa. Motherboard mengandungi
pemproses, memori, penala, penukar, dsb. Sekiranya
berlaku sebarang kerosakan yang berkaitan dengan
papan utama, gejala berikut mungkin berlaku:
 tidak dapat konfigurasi peranti,
 input tidak berfungsi,
 gambar di skrin dipaparkan dengan bunyi bising,
 terdapat kesukaran dengan pengurusan.

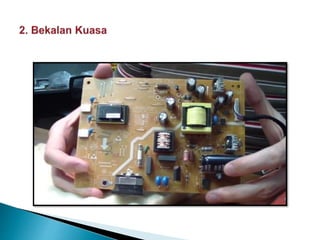

7. 2. Bekalan Kuasa (PSU)
Rangkaian ini membekal bekalan ke semua modul penerima TV,
termasuk motherboard. Walaupun BP mempunyai pelbagai jenis
perlindungan, dalam beberapa kes mereka tidak berkesan.
Jika unit pembekalan kuasa terbakar, atau beberapa elemennya
gagal, maka gejala berikut muncul:
 TV tidak menyala;
 penunjuk itu berkedip atau tidak menyala sama sekali;
 peranti secara spontan dimatikan;
 apabila dihidupkan, penunjuk menyala dan segera keluar;
 manakala TV dihidupkan, skrin menjadi hitam, tetapi bunyi
tidak hilang.

9. Selalunya, skrin sama ada pecah atau dibanjiri dengan
cecair (teh, jus, kopi, dll).
Sekiranya kerosakan mekanikal (dan dalam sesetengah
kes kimia), matriks tidak dapat dibaiki dan ditukar kepada
yang baru. Tetapi jika kes satu atau lebih lampu terbakar,
maka pemulihan skrin boleh dilakukan. Masalah berikut
dengan matriks adalah tertakluk kepada pembaikan:
 skrin kelabu;
 imej berkabus (seolah-olah dituangkan dengan susu);
 penampilan jalur menegak;
 Imej pecah;
 objek bergerak yang bercabang.

11. Tugas inverter adalah menukar voltan rendah (12-
24V), yang berasal dari unit bekalan kuasa, kepada
voltan tinggi yang diperlukan untuk operasi lampu
latar. Sekiranya penyongsang rosak, anda boleh
melihat yang berikut:
• selepas menghidupkan peranti, hanya bunyi
berfungsi, tetapi tidak ada imej;
• Apabila anda menghidupkan TV, gambar muncul
seketika, selepas itu hilang sepenuhnya.

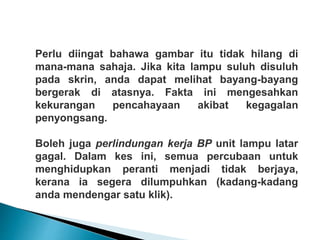

13. Perlu diingat bahawa gambar itu tidak hilang di
mana-mana sahaja. Jika kita lampu suluh disuluh
pada skrin, anda dapat melihat bayang-bayang
bergerak di atasnya. Fakta ini mengesahkan
kekurangan pencahayaan akibat kegagalan
penyongsang.
Boleh juga perlindungan kerja BP unit lampu latar
gagal. Dalam kes ini, semua percubaan untuk
menghidupkan peranti menjadi tidak berjaya,
kerana ia segera dilumpuhkan (kadang-kadang
anda mendengar satu klik).

14.  Rangkaian ini menukarkan isyarat dari
motherboard menjadi isyarat bahawa matriks
boleh mengenali, dan dengan itu membentuk
imej. Kerosakan T-Con menyebabkan
simptom berikut:
 skala warna dipecahkan;
 "goosebumps" dan pelbagai jalur muncul;
 skrin bertukar putih atau kelabu.

16. Apa yang boleh dibaiki oleh diri sendiri.
Oleh kerana TV LCD agak peranti elektronik yang rumit, maka
anda boleh membetulkan beberapa masalah sendiri, dan
kemudian, dengan syarat anda mempunyai pengetahuan yang
minimum dan kemahiran dalam bidang elektronik. Jadi, anda
boleh melakukannya sendiri:
 menyelesaikan masalah dengan kawalan jauh atau kurang
isyarat TV;
 Pembaikan bekalan kuasa;
 menggantikan lampu belakang.
Menggantikan matriks itu sendiri, jika ia rosak, dari sudut
pandangan kewangan tidak selalu wajar, kerana harganya sama
dengan kira-kira 80% dari kos alat.

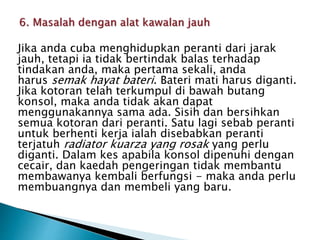

17. Jika anda cuba menghidupkan peranti dari jarak
jauh, tetapi ia tidak bertindak balas terhadap
tindakan anda, maka pertama sekali, anda
harus semak hayat bateri. Bateri mati harus diganti.
Jika kotoran telah terkumpul di bawah butang
konsol, maka anda tidak akan dapat
menggunakannya sama ada. Sisih dan bersihkan
semua kotoran dari peranti. Satu lagi sebab peranti
untuk berhenti kerja ialah disebabkan peranti
terjatuh radiator kuarza yang rosak yang perlu
diganti. Dalam kes apabila konsol dipenuhi dengan
cecair, dan kaedah pengeringan tidak membantu
membawanya kembali berfungsi - maka anda perlu
membuangnya dan membeli yang baru.

19. Selalunya terdapat keadaan apabila TV yang boleh
digunakan tidak mahu hidup. Tetapi tidak semua
orang dengan serta-merta dapat meneka bahawa
tingkah laku peranti ini boleh jadi disebabkan oleh
ketiadaan signal dari isyarat TV. Fakta ini
dijelaskan oleh hakikat bahawa dalam TV moden
fungsi pengurangan hingar digunakan. Sekiranya
tiada isyarat TV, perlindungan akan dicetuskan dan
TV akan ditukar ke mod siap sedia. Oleh itu, jika
penerima TV anda telah berhenti hidup, periksa
dahulu isyarat TV, dan kemudian cari sebab
kegagalan peralatan lain.

21.  Untuk memahami secara umum cara mencari dan memperbaiki
kerosakan dalam unit pembekalan kuasa, keseluruhan proses dapat
dikesan dengan contoh pembaikan TV DAEWOO.
 Sebelum anda mula membaiki, pastikan peranti itu diputuskan dari
soket.
 Seterusnya, lakukan yang berikut.
1. Keluarkan skru yang memegang panel belakang dan keluarkannya
(jika panel diadakan terlekat, cuba untuk tidak memecahkannya).

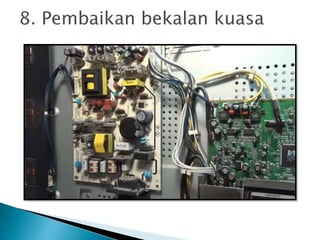

2. Selepas mengeluarkan penutup, anda akan melihat unit bekalan
kuasa di sebelah kiri, dan motherboard - di sebelah kanan.

23. 3. Jika anda melihat dengan teliti di papan bekalan
kuasa, anda boleh melihat 3 transformer di atasnya.
Yang di bawah adalah peraruh penerus utama,
bekalan kuasa besar (besar) ke penyongsang, ke
kanan (dari pengubah besar) ada pengubah BP yang
digunakan dalam mod siap sedia. Diagnostik harus
bermula dengan yang terakhir, mod siap sedia
diaktifkan.
4. Biasanya pengubah ini semasa operasi normal pada
output harus menunjukkan bacaan voltan 5V. Untuk
mencari sentuhan/poin yang dikehendaki, anda
boleh menggunakan skema ini. Tetapi jika anda
melihat rapat di papan, anda akan melihat bahawa
bertentangan dengan poin yang
diperlukan menandakan 5V.

24. 5. Pertama, ia dikehendaki mengecualikan litar terbuka. Sentuh siasatan
kenalan peranti (5V), dan siasatan lain menyentuh katod diod yang terletak di
radiator. Gambar seterusnya menunjukkan bahawa tiada litar terbuka.

25. 6. Selepas itu, tetapkan satu pengujian pada kes logam, dan sentuhan
yang lain menyentuh kenalan yang sama (5V) untuk mengukur voltan
(TV mesti dipasang). Jika peranti menunjukkan nilai kurang daripada
5V, maka dapat disimpulkan bahawa pengubah tidak beroperasi pada
kapasiti penuh. Undervoltage boleh menyebabkan kapasitor kembung
atau kering yang perlu dikeluarkan untuk penggantian.

26. 7. Sebelum menggantikan kapasitor anda perlu
mengeluarkan papan. Tetapi pertama, berhati-hati
mengeluarkan kabel yang pergi ke PSU dari papan
utama, dan juga cabut semua wayar yang
menyambungkan papan ke nod TV yang lain. Agar
tidak keliru apabila memasang dengan gelung
penghubung, disyorkan untuk mengambil gambar
penempatan awal mereka.
8. Buka skru yang memegang papan bekalan kuasa
dan keluarkannya. Hati-hati: kerana kapasitor di
papan berada dalam keadaan yang penuh cas, anda
boleh mendapat kejutan elektrik yang kuat. Oleh
itu, mengeluarkan kad, anda perlu melepaskannya,
contohnya, menggunakan pemutar skru.

27. 9. Seterusnya, adalah perlu untuk mengeluarkan bahagian-bahagian
yang rosak, dan solder dengan mengganti kapasitor polariti baru.
10.Pasang semula pemasangan (mengikut foto yang diambil sebelum ini).

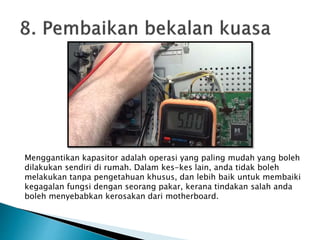

11.Ukur voltan selepas pemasangan semula (dengan menghidupkan
mesin). Kini ia berada dalam lingkungan 5V, yang merupakan normal.

28. Menggantikan kapasitor adalah operasi yang paling mudah yang boleh
dilakukan sendiri di rumah. Dalam kes-kes lain, anda tidak boleh
melakukan tanpa pengetahuan khusus, dan lebih baik untuk membaiki
kegagalan fungsi dengan seorang pakar, kerana tindakan salah anda
boleh menyebabkan kerosakan dari motherboard.

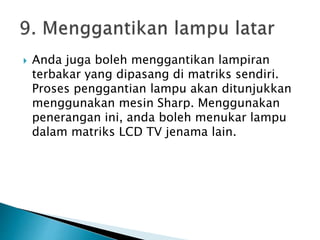

29.  Anda juga boleh menggantikan lampiran
terbakar yang dipasang di matriks sendiri.
Proses penggantian lampu akan ditunjukkan
menggunakan mesin Sharp. Menggunakan
penerangan ini, anda boleh menukar lampu
dalam matriks LCD TV jenama lain.

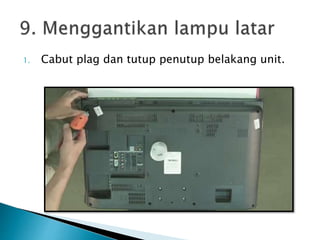

30. 1. Cabut plag dan tutup penutup belakang unit.

31. 2. Mengamati penjagaan maksimum, putuskan
semua kabel yang disambungkan ke matriks.

32. 3. Seterusnya anda perlu memutuskan sambungan panel
kawalan. Anda tidak perlu mengeluarkan sepenuhnya, kerana
anda perlu menggunakan panel untuk menghidupkan lampu.

33. 4. Semak bahawa semua gelung terputus, kemudian keluarkan kes
itu dengan papan yang diskrukan di atasnya. Adalah disyorkan
untuk mengambil semua tindakan semasa pembongkaran TV
untuk mengambil gambar supaya tidak ada kesulitan apabila
memasang dan menyambungkan semua unit.

34. 5. Cabut bingkai depan sebelum mengeluarkan
die. Berhati-hati melonggarkan pengikat,
keluarkan penapis dan matriks.

35. 6. Cabut bingkai depan sebelum mengeluarkan
die. Berhati-hati melonggarkan pengikat,
keluarkan penapis dan matriks.

36. 7. Hidupkan peranti dalam rangkaian dan klik pada unit kawalan
beberapa kekunci untuk masuk menu perkhidmatan. Tindakan
ini akan membantu menghidupkan lampu.
8. Gambar seterusnya menunjukkan bahawa lampu kelima di atas
tidak menyala dan perlu diganti.

37. 9. Gantikan lampu dan memasang semula.
10. Apabila binaan selesai, anda perlu menetapkan
semula kaunter ralat lampu. Untuk melakukan
ini, anda perlu mencari baris yang diperlukan
dalam menu perkhidmatan TV, kemudian
lakukan penetapan semula dengan memilih
"OK".

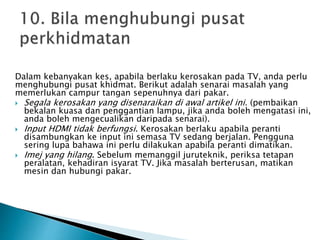

38. Dalam kebanyakan kes, apabila berlaku kerosakan pada TV, anda perlu
menghubungi pusat khidmat. Berikut adalah senarai masalah yang
memerlukan campur tangan sepenuhnya dari pakar.
 Segala kerosakan yang disenaraikan di awal artikel ini. (pembaikan
bekalan kuasa dan penggantian lampu, jika anda boleh mengatasi ini,
anda boleh mengecualikan daripada senarai).
 Input HDMI tidak berfungsi. Kerosakan berlaku apabila peranti
disambungkan ke input ini semasa TV sedang berjalan. Pengguna
sering lupa bahawa ini perlu dilakukan apabila peranti dimatikan.
 Imej yang hilang. Sebelum memanggil juruteknik, periksa tetapan
peralatan, kehadiran isyarat TV. Jika masalah berterusan, matikan
mesin dan hubungi pakar.

39.  Gangguan skrin. Periksa dahulu isyarat TV, kabel antena dan
semua sambungan. Jika ini tidak membantu, tanyakan kepada
pembekal khidmat anda jika kerja pembaikan sedang dilakukan.
Periksa peralatan elektrik di rumah anda pada masa ini dan
mana yang boleh menyebabkan gangguan. Dalam kes lain,
masalah ini mungkin disebabkan oleh kerosakan dalaman
dalam nod penerima TV, dan untuk mengatasinya, anda perlu
memanggil juruteknik.
 Saya tidak dapat menyediakan dan menyimpan saluran. Ini
menunjukkan kegagalan cip memori.
 Jalur pada skrin. Apa-apa pun boleh menjadi alasan untuk ini:
sentuhan lemah pada persimpangan, masalah dengan matriks
dan papan induk, dsb.

40.  Hilang bunyi. Papan induk mungkin rosak, hubungan
gelung pecah, penceramah sendiri rosak. Tetapi pertama,
semak untuk melihat sama ada butang pada alat kawalan
jauh telah ditekan secara tidak sengaja untuk membisukan
bunyi (bermakna butang sentuhan satu sentuhan dengan
penceramah disebarkan).
 Peranti telah berhenti menyala. Sekiranya soket, plag dan
kord kuasa masih utuh, bekalan kuasa tidak diputuskan,
lebih baik untuk tidak mencuba nasib, tetapi cabut peranti
dari rangkaian dan panggil juruteknik. Sekiranya ini tidak
dilakukan dan terus "menyulitkan" ke atas perkakas, maka
komponen utama TV mungkin gagal, dan selepas itu,
pembaikan yang lebih serius diperlukan.
