BAHAGIAN JANGKA
3.1 Jangka Voltan Rendah
Nilai tenaga elektrik yang dijual haruslah diukur dengan tepat untuk
mendapatkan pulangan hasil yang sepatutnya. Tenaga elektrik diukur di dalm nilai
kilo-watt-hours (kWH) dan juga kilo-reactive-hours (kVARH).
Polisi penggunaan jangka mengikut piawaian dan tariff kuasa elektrik yang
digunakan oleh pengguna adalah mengikut Akta Sukatan Dan Timbangan Tahun 1972
iaitu Akta 71. Jangka yang digunakan dalam kerja-kerja TNB ialah dari jenis :-

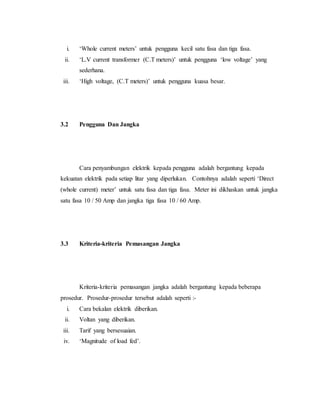

2. i. ‘Whole current meters’ untuk pengguna kecil satu fasa dan tiga fasa.
ii. ‘L.V current transformer (C.T meters)’ untuk pengguna ‘low voltage’ yang
sederhana.
iii. ‘High voltage, (C.T meters)’ untuk pengguna kuasa besar.
3.2 Pengguna Dan Jangka
Cara penyambungan elektrik kepada pengguna adalah bergantung kepada
kekuatan elektrik pada setiap litar yang diperlukan. Contohnya adalah seperti ‘Direct
(whole current) meter’ untuk satu fasa dan tiga fasa. Meter ini dikhaskan untuk jangka
satu fasa 10 / 50 Amp dan jangka tiga fasa 10 / 60 Amp.
3.3 Kriteria-kriteria Pemasangan Jangka
Kriteria-kriteria pemasangan jangka adalah bergantung kepada beberapa
prosedur. Prosedur-prosedur tersebut adalah seperti :-
i. Cara bekalan elektrik diberikan.
ii. Voltan yang diberikan.
iii. Tarif yang bersesuaian.
iv. ‘Magnitude of load fed’.

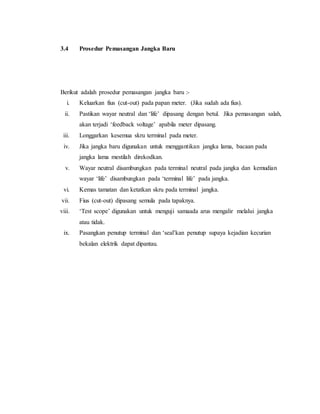

3. 3.4 Prosedur Pemasangan Jangka Baru
Berikut adalah prosedur pemasangan jangka baru :-
i. Keluarkan fius (cut-out) pada papan meter. (Jika sudah ada fius).
ii. Pastikan wayar neutral dan ‘life’ dipasang dengan betul. Jika pemasangan salah,
akan terjadi ‘feedback voltage’ apabila meter dipasang.
iii. Longgarkan kesemua skru terminal pada meter.
iv. Jika jangka baru digunakan untuk menggantikan jangka lama, bacaan pada
jangka lama mestilah direkodkan.
v. Wayar neutral disambungkan pada terminal neutral pada jangka dan kemudian
wayar ‘life’ disambungkan pada ‘terminal life’ pada jangka.
vi. Kemas tamatan dan ketatkan skru pada terminal jangka.
vii. Fius (cut-out) dipasang semula pada tapaknya.
viii. ‘Test scope’ digunakan untuk menguji samaada arus mengalir melalui jangka
atau tidak.
ix. Pasangkan penutup terminal dan ‘seal’kan penutup supaya kejadian kecurian
bekalan elektrik dapat dipantau.

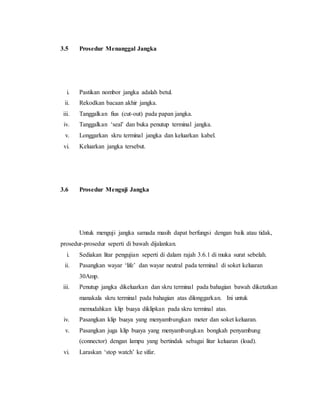

4. 3.5 Prosedur Menanggal Jangka
i. Pastikan nombor jangka adalah betul.
ii. Rekodkan bacaan akhir jangka.
iii. Tanggalkan fius (cut-out) pada papan jangka.
iv. Tanggalkan ‘seal’ dan buka penutup terminal jangka.
v. Longgarkan skru terminal jangka dan keluarkan kabel.
vi. Keluarkan jangka tersebut.
3.6 Prosedur Menguji Jangka
Untuk menguji jangka samada masih dapat berfungsi dengan baik atau tidak,
prosedur-prosedur seperti di bawah dijalankan.

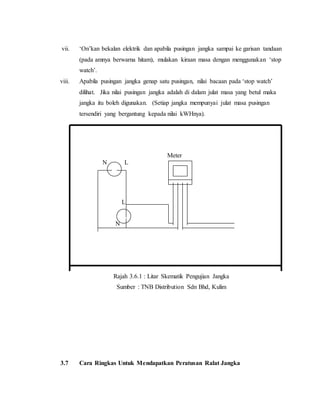

i. Sediakan litar pengujian seperti di dalam rajah 3.6.1 di muka surat sebelah.
ii. Pasangkan wayar ‘life’ dan wayar neutral pada terminal di soket keluaran
30Amp.
iii. Penutup jangka dikeluarkan dan skru terminal pada bahagian bawah diketatkan
manakala skru terminal pada bahagian atas dilonggarkan. Ini untuk
memudahkan klip buaya diklipkan pada skru terminal atas.
iv. Pasangkan klip buaya yang menyambungkan meter dan soket keluaran.
v. Pasangkan juga klip buaya yang menyambungkan bongkah penyambung
(connector) dengan lampu yang bertindak sebagai litar keluaran (load).
vi. Laraskan ‘stop watch’ ke sifar.

5. vii. ‘On’kan bekalan elektrik dan apabila pusingan jangka sampai ke garisan tandaan
(pada amnya berwarna hitam), mulakan kiraan masa dengan menggunakan ‘stop
watch’.
viii. Apabila pusingan jangka genap satu pusingan, nilai bacaan pada ‘stop watch’
dilihat. Jika nilai pusingan jangka adalah di dalam julat masa yang betul maka
jangka itu boleh digunakan. (Setiap jangka mempunyai julat masa pusingan
tersendiri yang bergantung kepada nilai kWHnya).
Meter
N L
L
N
Rajah 3.6.1 : Litar Skematik Pengujian Jangka
Sumber : TNB Distribution Sdn Bhd, Kulim

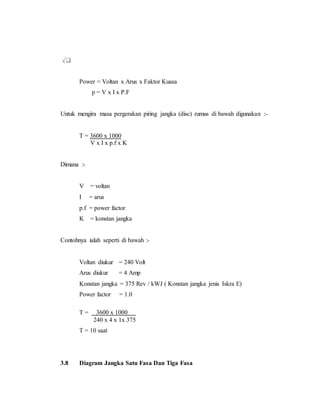

3.7 Cara Ringkas Untuk Mendapatkan Peratusan Ralat Jangka

6. Power = Voltan x Arus x Faktor Kuasa
p = V x I x P.F
Untuk mengira masa pergerakan piring jangka (disc) rumus di bawah digunakan :-
T = 3600 x 1000
V x I x p.f x K
Dimana :-
V = voltan
I = arus
p.f = power factor
K = konstan jangka
Contohnya ialah seperti di bawah :-
Voltan diukur = 240 Volt
Arus diukur = 4 Amp
Konstan jangka = 375 Rev / kWJ ( Konstan jangka jenis Iskra E)
Power factor = 1.0
T = 3600 x 1000
240 x 4 x 1x 375
T = 10 saat
3.8 Diagram Jangka Satu Fasa Dan Tiga Fasa

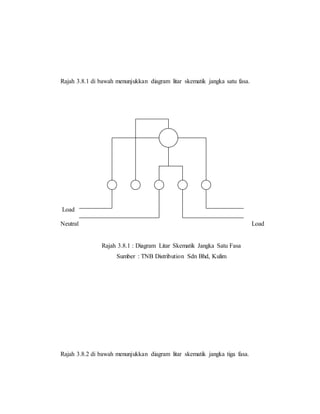

7. Rajah 3.8.1 di bawah menunjukkan diagram litar skematik jangka satu fasa.
Load
Neutral Load
Rajah 3.8.1 : Diagram Litar Skematik Jangka Satu Fasa
Sumber : TNB Distribution Sdn Bhd, Kulim

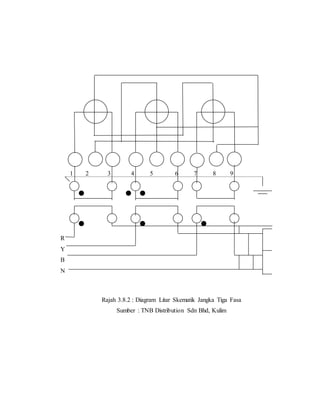

Rajah 3.8.2 di bawah menunjukkan diagram litar skematik jangka tiga fasa.

8. 1 2 3 4 5 6 7 8 9
R
Y
B
N
Rajah 3.8.2 : Diagram Litar Skematik Jangka Tiga Fasa
Sumber : TNB Distribution Sdn Bhd, Kulim
