2. DIAGNOSIS TEKNIKAL
DAN PERALATAN UJIAN

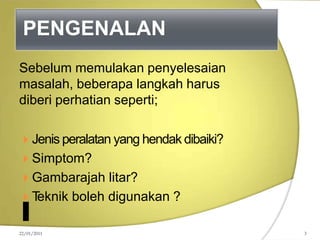

3. PENGENALAN
Sebelum memulakan penyelesaian
masalah, beberapa langkah harus
diberi perhatian seperti;
 Jenis peralatan yang hendak dibaiki?
 Simptom?
 Gambarajah litar?
 T
eknik boleh digunakan ?
22/01/2011 3

4. DIAGNOSIS TEKNIKAL
SIMPTOM
TEKNIK SURIHAN
&
SUNTIKAN
PENGUKURAN
VOLTAN
PENGUKURAN
RINTANGAN
TEKNIK
FIZIKAL
22/01/2011 4

5. SIMPTOM
22/01/2011 disediakan oleh Rodzah Binti Hj Yahya 5
Sebagai garis
panduan untuk
menentukan kerosakan, sambungan atau
komponen
Pengetahuan asas mengenai operasi dan fungsi peranti. Untuk
contoh:
Alat Simptom dari
fungsi
1 TV warna Tiada warna & tiada
bunyi
2 Radio Bunyi stereo
3 Osiloskop Paparan
4 Penjana audio Keluaran isyarat audio

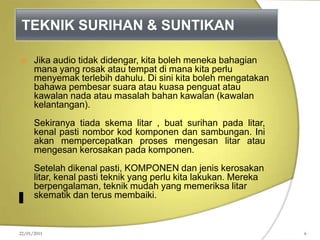

6. TEKNIK SURIHAN & SUNTIKAN
 Jika audio tidak didengar, kita boleh meneka bahagian
mana yang rosak atau tempat di mana kita perlu
menyemak terlebih dahulu. Di sini kita boleh mengatakan
bahawa pembesar suara atau kuasa penguat atau
kawalan nada atau masalah bahan kawalan (kawalan
kelantangan).
Sekiranya tiada skema litar , buat surihan pada litar,
kenal pasti nombor kod komponen dan sambungan. Ini
akan mempercepatkan proses mengesan litar atau
mengesan kerosakan pada komponen.
Setelah dikenal pasti, KOMPONEN dan jenis kerosakan
litar, kenal pasti teknik yang perlu kita lakukan. Mereka
berpengalaman, teknik mudah yang memeriksa litar
skematik dan terus membaiki.
22/01/2011 6

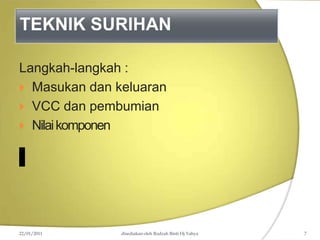

7. TEKNIK SURIHAN
Langkah-langkah :
 Masukan dan keluaran
 VCC dan pembumian
 Nilaikomponen
22/01/2011 disediakan oleh Rodzah Binti Hj Yahya 7

8. Teknik pengesanan biasanya bermula dari bahagian
input. Sekiranya masih perlu mencari, pengesanan
bolehdimulakandaribahagianoutput..
Teknik surihan untuk papan litar bercetak
22/01/2011 disediakan oleh Rodzah Binti Hj Yahya 8

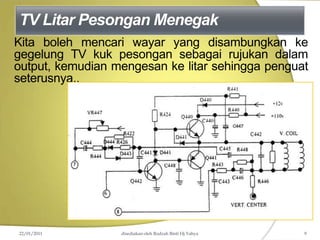

9. TV Litar Pesongan Menegak
Kita boleh mencari wayar yang disambungkan ke
gegelung TV kuk pesongan sebagai rujukan dalam
output, kemudian mengesan ke litar sehingga penguat
seterusnya..
22/01/2011 disediakan oleh Rodzah Binti Hj Yahya 9

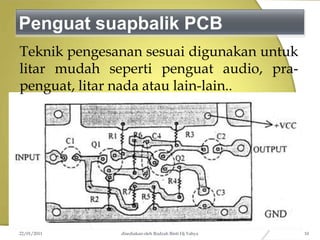

10. Penguat suapbalik PCB
Teknik pengesanan sesuai digunakan untuk
litar mudah seperti penguat audio, pra-
penguat, litar nada atau lain-lain..
22/01/2011 disediakan oleh Rodzah Binti Hj Yahya 10

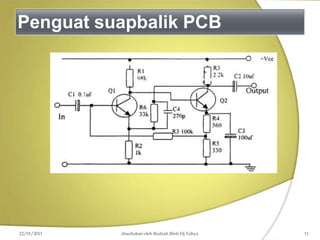

11. Penguat suapbalik PCB
22/01/2011 disediakan oleh Rodzah Binti Hj Yahya 11

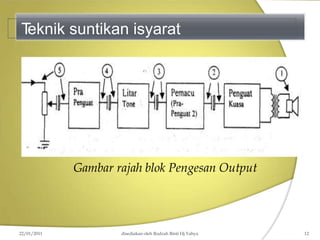

12. T
eknik suntikan isyarat
Gambar rajah blok Pengesan Output
22/01/2011 disediakan oleh Rodzah Binti Hj Yahya 12

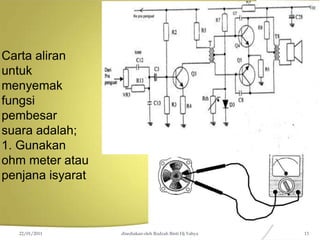

13. Carta aliran
untuk
menyemak
fungsi
pembesar
suara adalah;
1. Gunakan
ohm meter atau
penjana isyarat
22/01/2011 disediakan oleh Rodzah Binti Hj Yahya 13

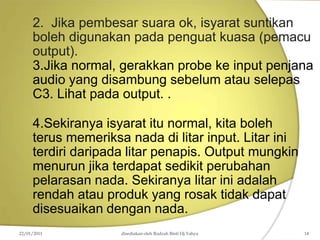

14. 2. Jika pembesar suara ok, isyarat suntikan
boleh digunakan pada penguat kuasa (pemacu
output).
3.Jika normal, gerakkan probe ke input penjana
audio yang disambung sebelum atau selepas
C3. Lihat pada output. .
4.Sekiranya isyarat itu normal, kita boleh
terus memeriksa nada di litar input. Litar ini
terdiri daripada litar penapis. Output mungkin
menurun jika terdapat sedikit perubahan
pelarasan nada. Sekiranya litar ini adalah
rendah atau produk yang rosak tidak dapat
disesuaikan dengan nada.
22/01/2011 disediakan oleh Rodzah Binti Hj Yahya 14

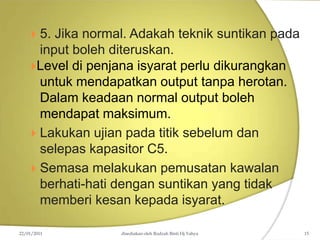

15.  5. Jika normal. Adakah teknik suntikan pada
input boleh diteruskan.
Level di penjana isyarat perlu dikurangkan
untuk mendapatkan output tanpa herotan.
Dalam keadaan normal output boleh
mendapat maksimum.
 Lakukan ujian pada titik sebelum dan
selepas kapasitor C5.
 Semasa melakukan pemusatan kawalan
berhati-hati dengan suntikan yang tidak
memberi kesan kepada isyarat.
22/01/2011 disediakan oleh Rodzah Binti Hj Yahya 15

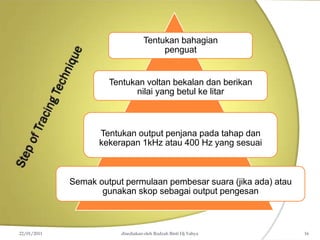

16. Tentukan bahagian
penguat
Tentukan voltan bekalan dan berikan
nilai yang betul ke litar
Tentukan output penjana pada tahap dan
kekerapan 1kHz atau 400 Hz yang sesuai
Semak output permulaan pembesar suara (jika ada) atau
gunakan skop sebagai output pengesan
22/01/2011 disediakan oleh Rodzah Binti Hj Yahya 16

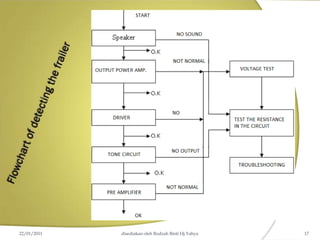

17. 22/01/2011 disediakan oleh Rodzah Binti Hj Yahya 17

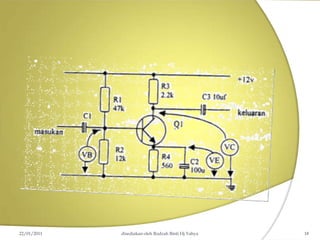

18. 22/01/2011 disediakan oleh Rodzah Binti Hj Yahya 18

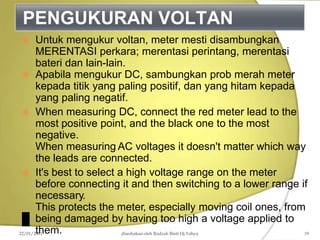

19. PENGUKURAN VOLTAN
 Untuk mengukur voltan, meter mesti disambungkan
MERENTASI perkara; merentasi perintang, merentasi
bateri dan lain-lain.
 Apabila mengukur DC, sambungkan prob merah meter
kepada titik yang paling positif, dan yang hitam kepada
yang paling negatif.
 When measuring DC, connect the red meter lead to the
most positive point, and the black one to the most
negative.
When measuring AC voltages it doesn't matter which way
the leads are connected.
 It's best to select a high voltage range on the meter
before connecting it and then switching to a lower range if
necessary.
This protects the meter, especially moving coil ones, from
being damaged by having too high a voltage applied to
them.
22/01/2011 disediakan oleh Rodzah Binti Hj Yahya 19

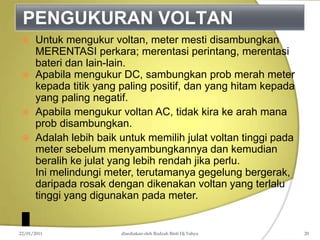

20. PENGUKURAN VOLTAN
 Untuk mengukur voltan, meter mesti disambungkan
MERENTASI perkara; merentasi perintang, merentasi
bateri dan lain-lain.
 Apabila mengukur DC, sambungkan prob merah meter
kepada titik yang paling positif, dan yang hitam kepada
yang paling negatif.
 Apabila mengukur voltan AC, tidak kira ke arah mana
prob disambungkan.
 Adalah lebih baik untuk memilih julat voltan tinggi pada
meter sebelum menyambungkannya dan kemudian
beralih ke julat yang lebih rendah jika perlu.
Ini melindungi meter, terutamanya gegelung bergerak,
daripada rosak dengan dikenakan voltan yang terlalu
tinggi yang digunakan pada meter.
22/01/2011 disediakan oleh Rodzah Binti Hj Yahya 20

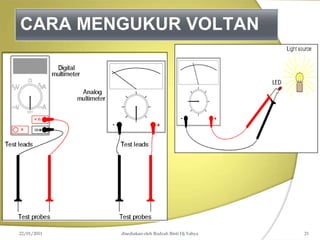

21. CARA MENGUKUR VOLTAN
22/01/2011 disediakan oleh Rodzah Binti Hj Yahya 21

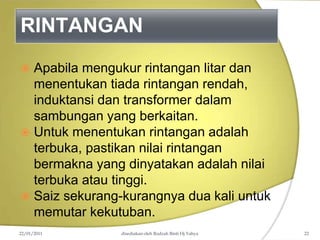

22. RINTANGAN
22/01/2011 disediakan oleh Rodzah Binti Hj Yahya 22
 Apabila mengukur rintangan litar dan
menentukan tiada rintangan rendah,
induktansi dan transformer dalam
sambungan yang berkaitan.
 Untuk menentukan rintangan adalah
terbuka, pastikan nilai rintangan
bermakna yang dinyatakan adalah nilai
terbuka atau tinggi.
 Saiz sekurang-kurangnya dua kali untuk
memutar kekutuban.

23. Apabila mengukur
rintangan kuasa ke litar
mesti DIMATIKAN. Pastikan
tiada komponen selari
dengan komponen yang
akan diukur. Tidak perlu
memerhatikan kekutuban
petunjuk.
22/01/2011 disediakan oleh Rodzah Binti Hj Yahya 23

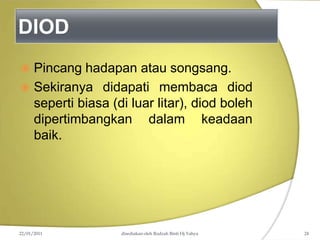

24. DIOD
22/01/2011 disediakan oleh Rodzah Binti Hj Yahya 24
 Pincang hadapan atau songsang.
 Sekiranya didapati membaca diod
seperti biasa (di luar litar), diod boleh
dipertimbangkan dalam keadaan
baik.

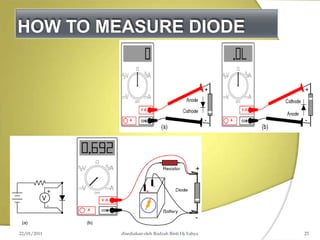

25. HOW TO MEASURE DIODE
22/01/2011 disediakan oleh Rodzah Binti Hj Yahya 25

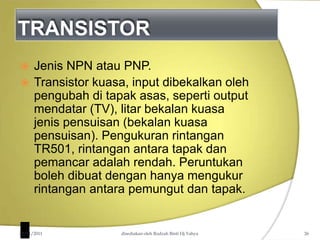

26. TRANSISTOR
 Jenis NPN atau PNP.
 Transistor kuasa, input dibekalkan oleh
pengubah di tapak asas, seperti output
mendatar (TV), litar bekalan kuasa
jenis pensuisan (bekalan kuasa
pensuisan). Pengukuran rintangan
TR501, rintangan antara tapak dan
pemancar adalah rendah. Peruntukan
boleh dibuat dengan hanya mengukur
rintangan antara pemungut dan tapak.
22/01/2011 disediakan oleh Rodzah Binti Hj Yahya 26

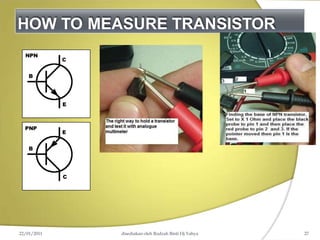

27. HOW TO MEASURE TRANSISTOR
22/01/2011 disediakan oleh Rodzah Binti Hj Yahya 27

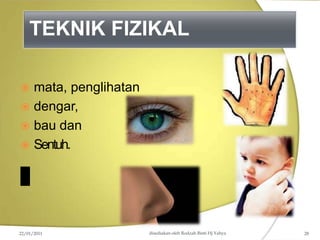

28. TEKNIK FIZIKAL
 mata, penglihatan
 dengar,
 bau dan
 Sentuh.
disediakan oleh Rodzah Binti Hj Yahya
22/01/2011 28

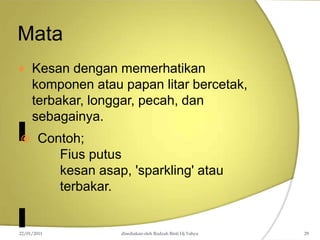

29. Mata
 Kesan dengan memerhatikan
komponen atau papan litar bercetak,
terbakar, longgar, pecah, dan
sebagainya.
 Contoh;
Fius putus
kesan asap, 'sparkling' atau
terbakar.
22/01/2011 disediakan oleh Rodzah Binti Hj Yahya 29

30. BAU & DENGAR
 komponen terbakar atau 'sparkling'
tidak dapat dilihat dengan mata kasar,
tetapi bunyi atau baunya. Sebagai
contoh; selalunya terdapat pengubah
voltan tinggi ‘sparkling’ jika penebat
retak tetapi tidak dapat dilihat hanya
mendengar 'hiss' atau pengubah yang
terlalu panas hanya bau terbakar.
22/01/2011 disediakan oleh Rodzah Binti Hj Yahya 30

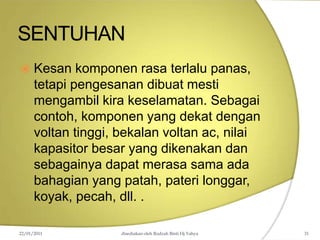

31. SENTUHAN
22/01/2011 disediakan oleh Rodzah Binti Hj Yahya 31
 Kesan komponen rasa terlalu panas,
tetapi pengesanan dibuat mesti
mengambil kira keselamatan. Sebagai
contoh, komponen yang dekat dengan
voltan tinggi, bekalan voltan ac, nilai
kapasitor besar yang dikenakan dan
sebagainya dapat merasa sama ada
bahagian yang patah, pateri longgar,
koyak, pecah, dll. .

32. Q &A SESSION
