Presentation by NTT Software at "Cloudian Summit 2012" on June 5, 2012 in Tokyo

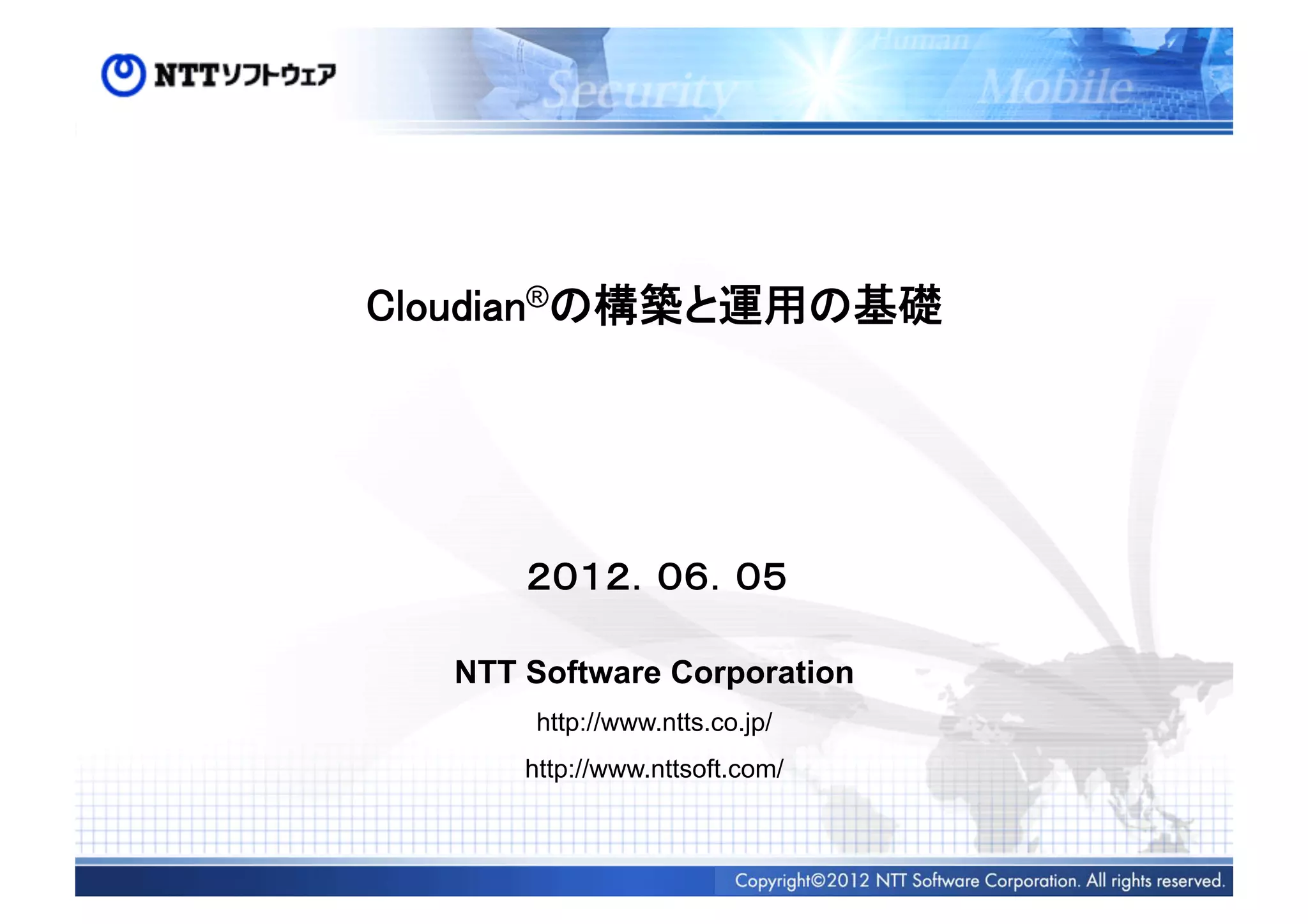

1. Cloudian®の構築と運用の基礎
２０１２．０６．０５
NTT Software Corporation
http://www.ntts.co.jp/
http://www.nttsoft.com/

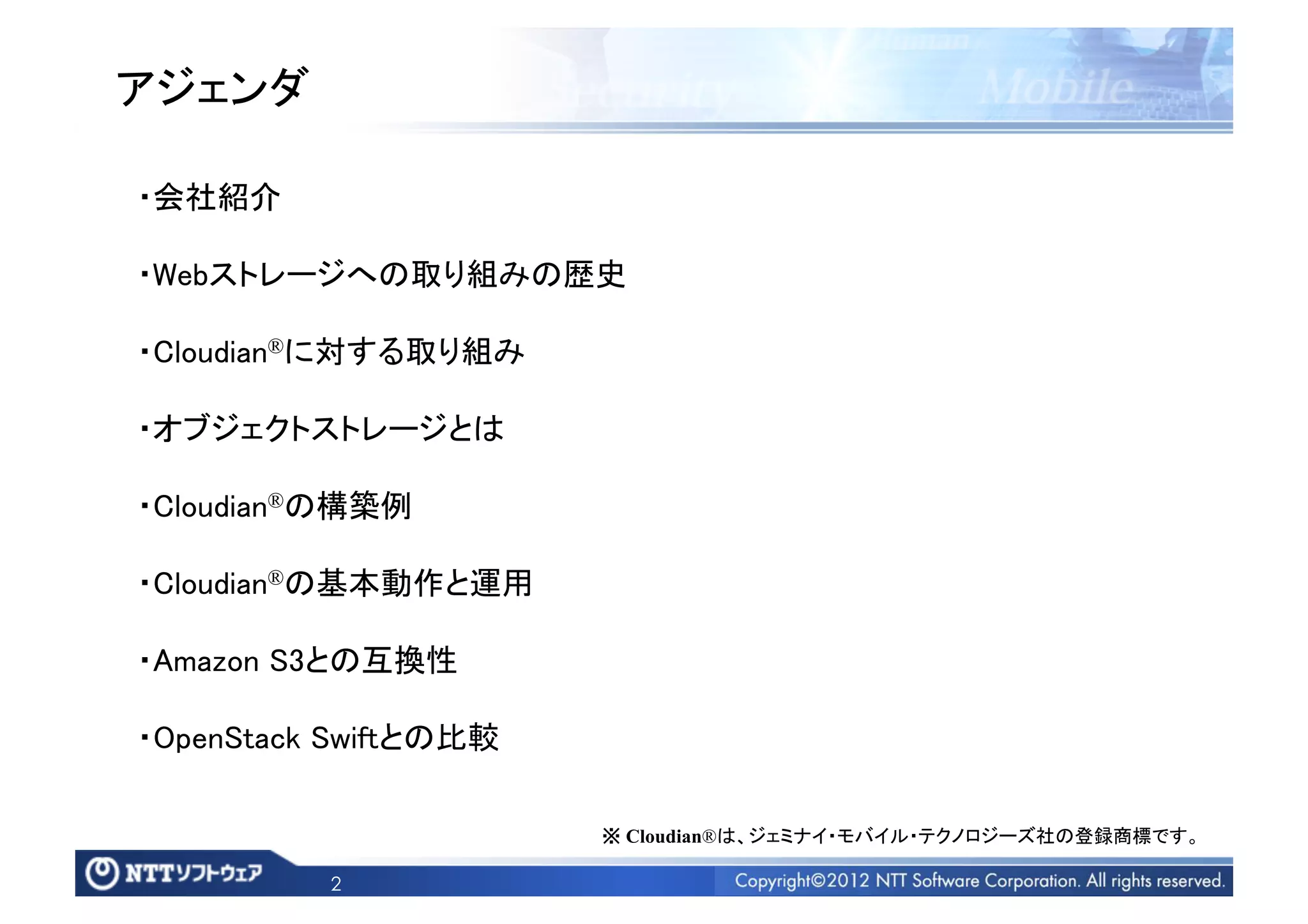

2. アジェンダ
・会社紹介
・Webストレージへの取り組みの歴史
・Cloudian®に対する取り組み
・オブジェクトストレージとは
・Cloudian®の構築例
・Cloudian®の基本動作と運用
・Amazon S3との互換性
・OpenStack Swiftとの比較
※ Cloudian®は、ジェミナイ・モバイル・テクノロジーズ社の登録商標です。
2

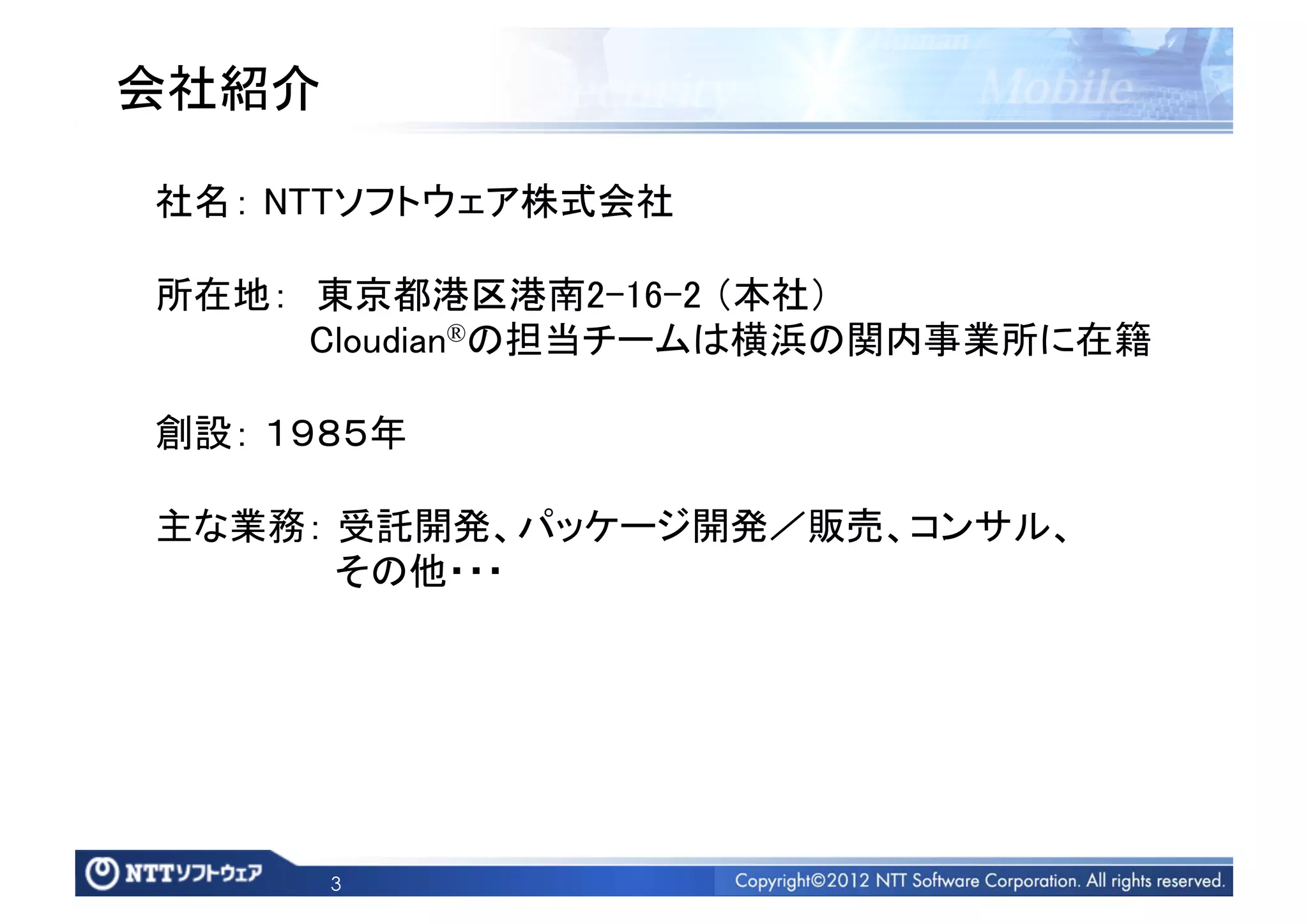

3. 会社紹介
社名： NTTソフトウェア株式会社
所在地： 東京都港区港南2-16-2 （本社）
Cloudian®の担当チームは横浜の関内事業所に在籍
創設： １９８５年
主な業務： 受託開発、パッケージ開発／販売、コンサル、
その他・・・
3

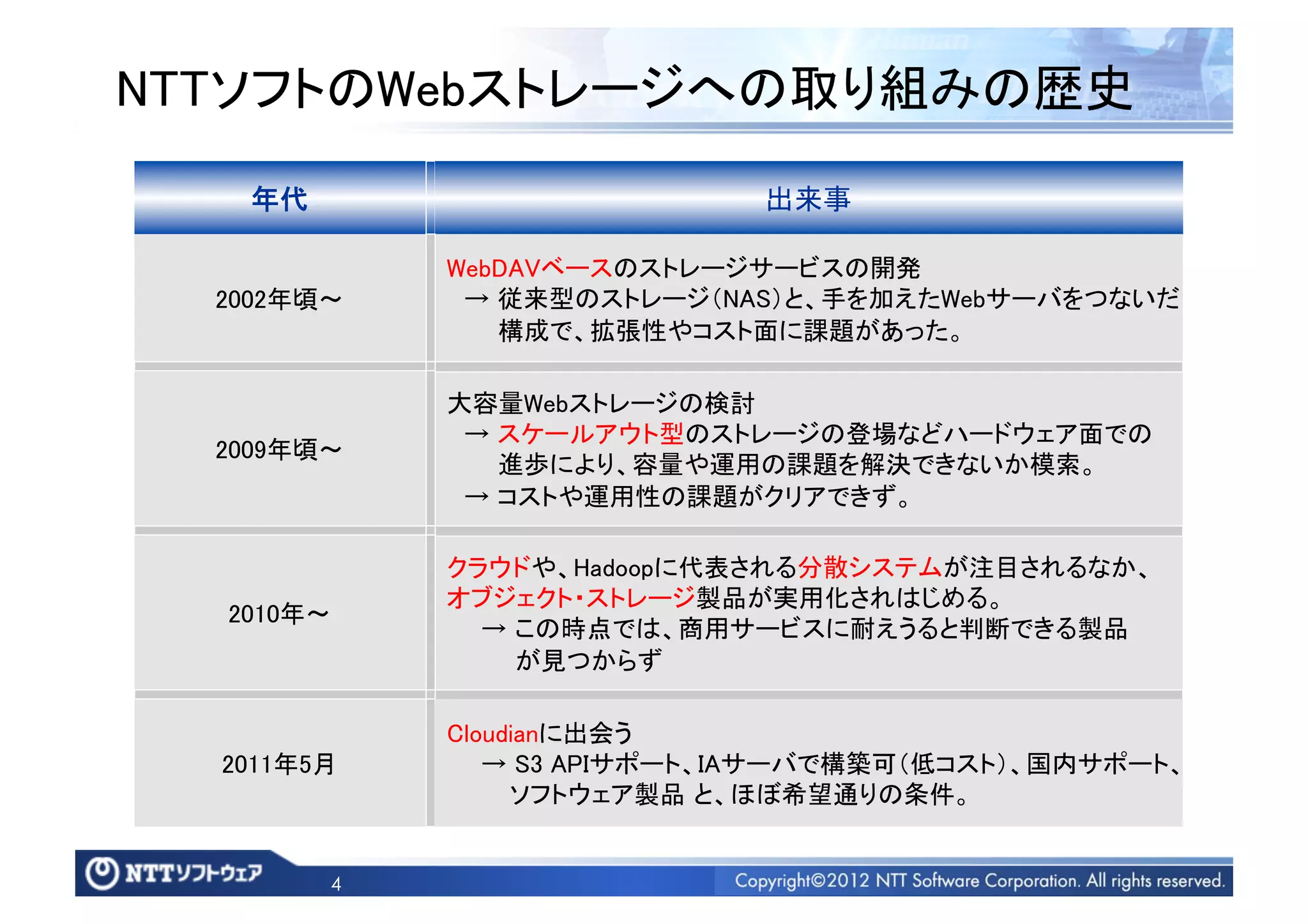

4. NTTソフトのWebストレージへの取り組みの歴史
年代
出来事
WebDAVベースのストレージサービスの開発
2002年頃∼
→ 従来型のストレージ（NAS）と、手を加えたWebサーバをつないだ
構成で、拡張性やコスト面に課題があった。
大容量Webストレージの検討
→ スケールアウト型のストレージの登場などハードウェア面での
2009年頃∼
進歩により、容量や運用の課題を解決できないか模索。
→ コストや運用性の課題がクリアできず。
クラウドや、Hadoopに代表される分散システムが注目されるなか、
オブジェクト・ストレージ製品が実用化されはじめる。
2010年∼
→ この時点では、商用サービスに耐えうると判断できる製品
が見つからず
Cloudianに出会う
2011年5月
→ S3 APIサポート、IAサーバで構築可（低コスト）、国内サポート、
ソフトウェア製品 と、ほぼ希望通りの条件。
4

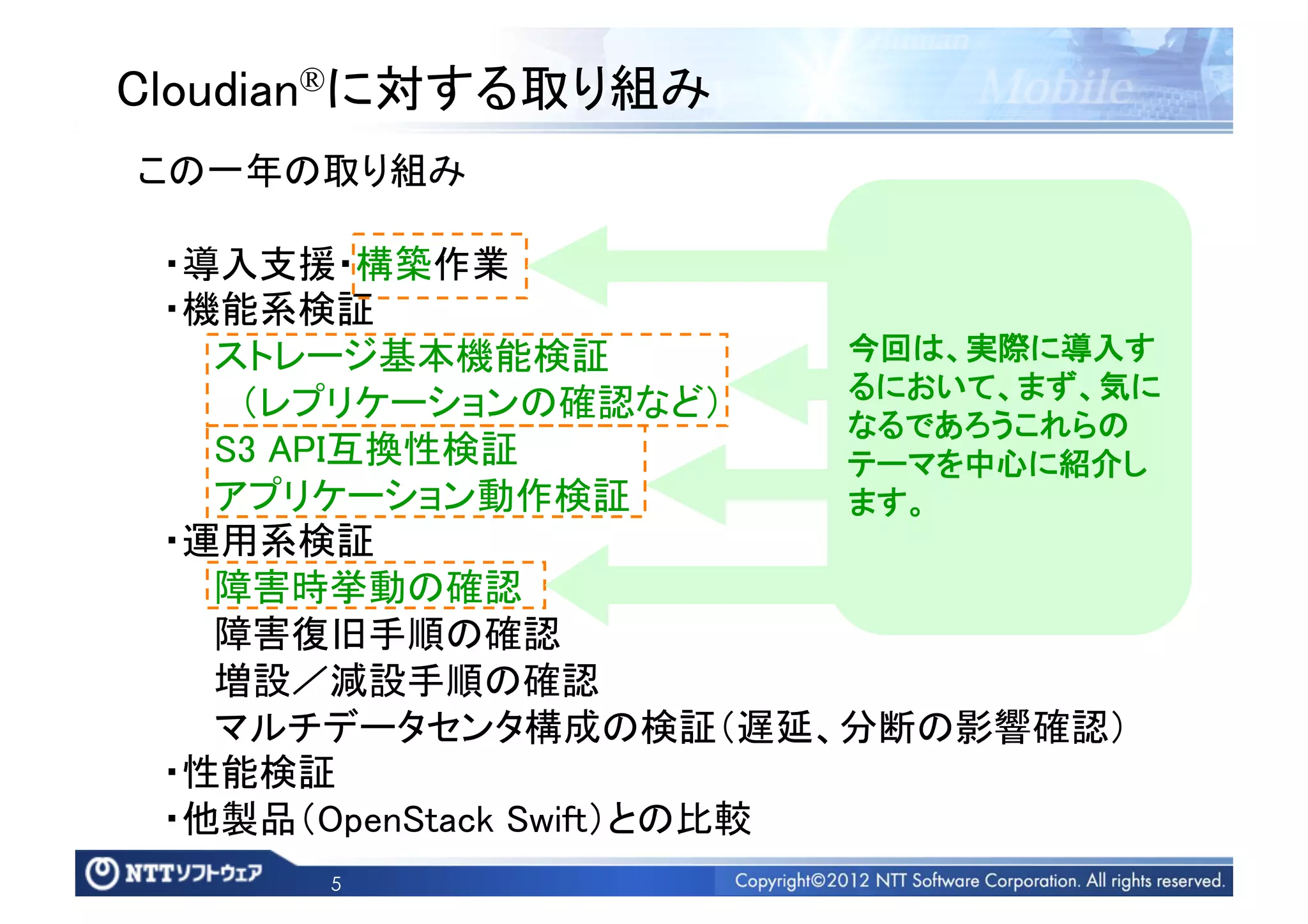

5. Cloudian®に対する取り組み
この一年の取り組み
・導入支援・構築作業
・機能系検証
ストレージ基本機能検証
今回は、実際に導入す
るにおいて、まず、気に
（レプリケーションの確認など）
なるであろうこれらの
S3 API互換性検証
テーマを中心に紹介し
アプリケーション動作検証
ます。
・運用系検証
障害時挙動の確認
障害復旧手順の確認
増設／減設手順の確認
マルチデータセンタ構成の検証（遅延、分断の影響確認）
・性能検証
・他製品（OpenStack Swift）との比較
5

6. オブジェクトストレージとは
6

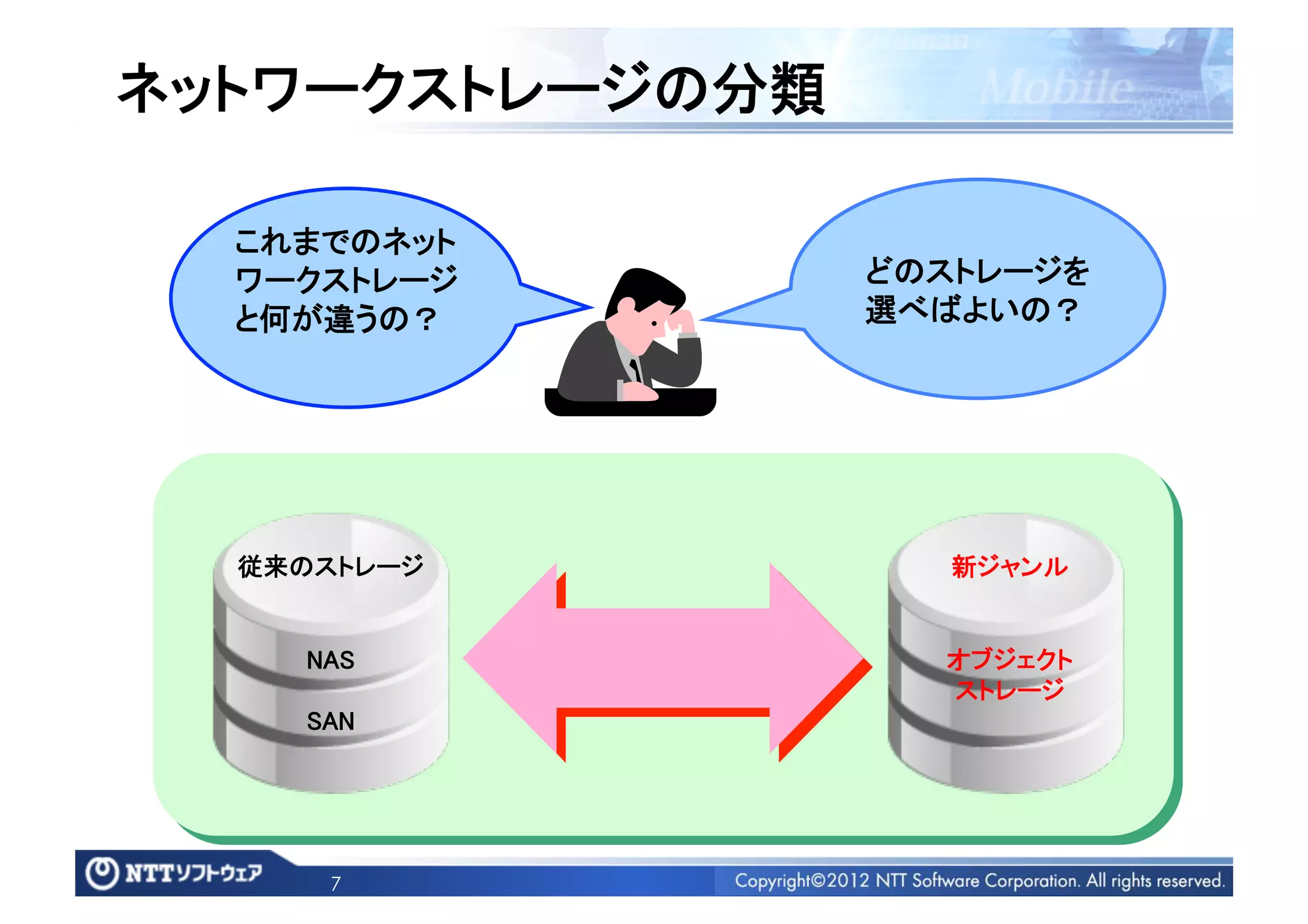

7. ネットワークストレージの分類
これまでのネット
ワークストレージ どのストレージを
と何が違うの？
選べばよいの？
従来のストレージ
新ジャンル
NAS
オブジェクト
ストレージ
SAN
7

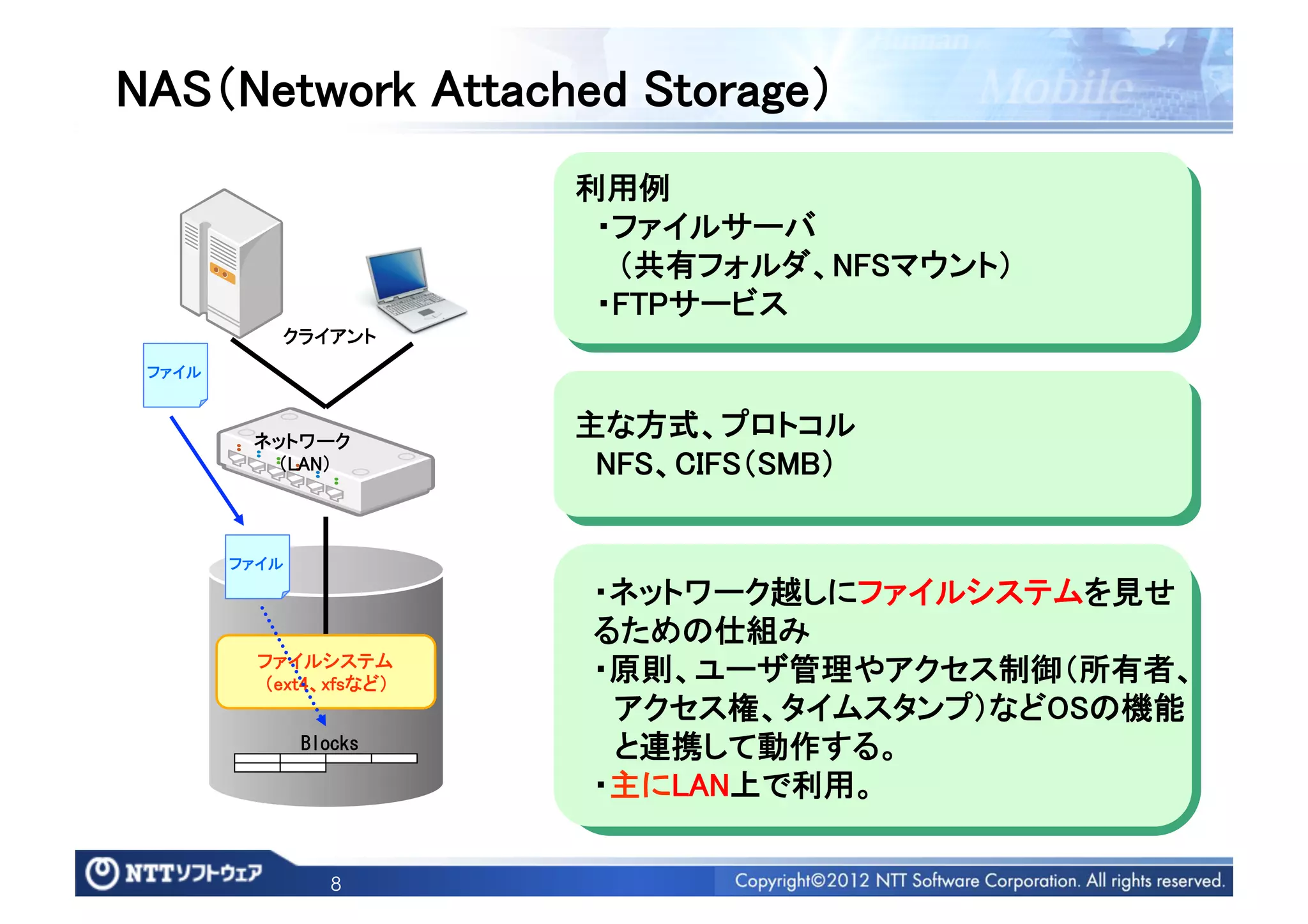

8. NAS（Network Attached Storage）
利用例
・ファイルサーバ
（共有フォルダ、NFSマウント）
・FTPサービス
クライアント
ファイル
ネットワーク
主な方式、プロトコル
（LAN）
NFS、CIFS（SMB）
ファイル
・ネットワーク越しにファイルシステムを見せ
るための仕組み
ファイルシステム
（ext4、xfsなど）
・原則、ユーザ管理やアクセス制御（所有者、
アクセス権、タイムスタンプ）などOSの機能
Blocks
と連携して動作する。
・主にLAN上で利用。
8

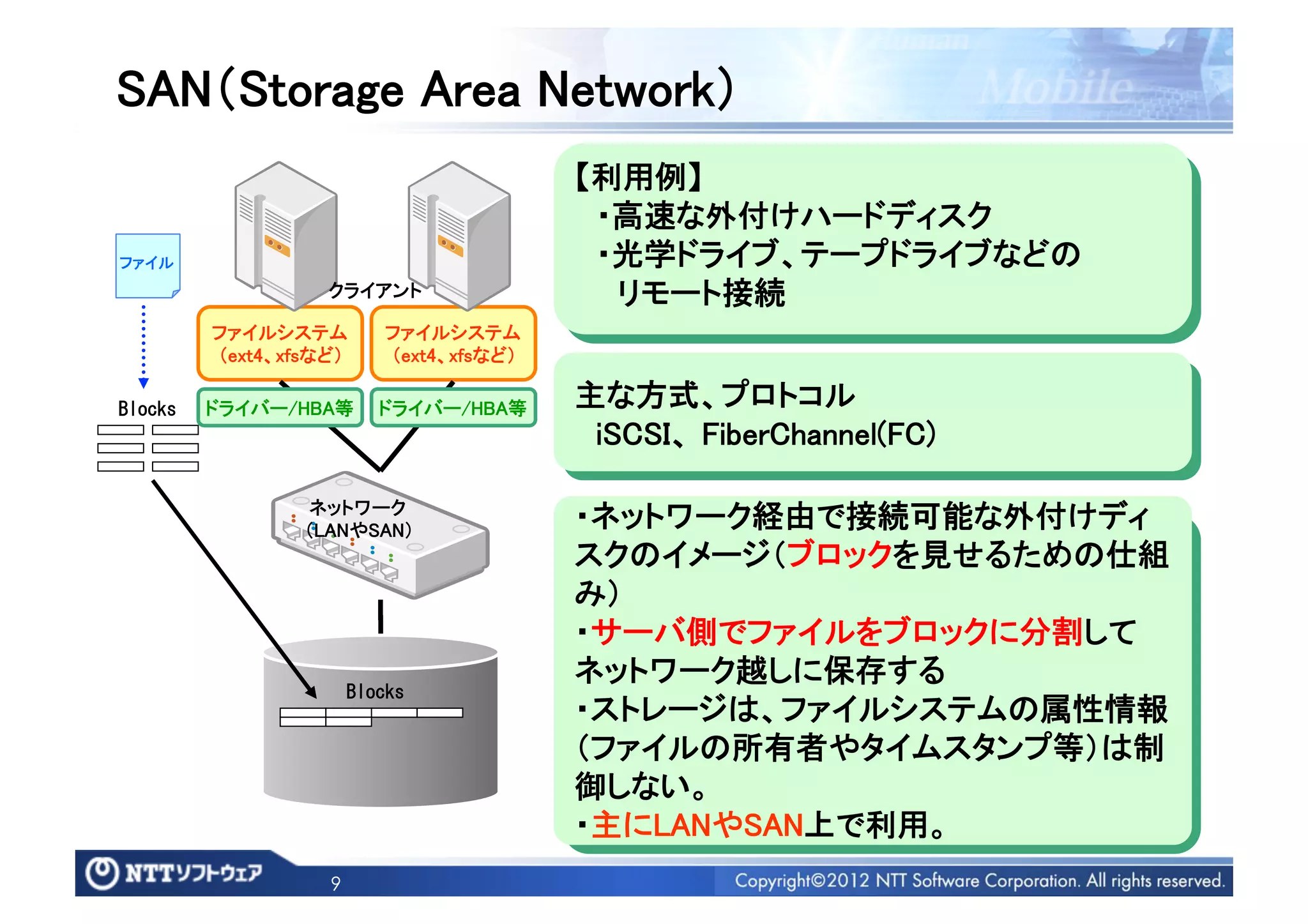

9. SAN（Storage Area Network）
【利用例】
・高速な外付けハードディスク
ファイル
・光学ドライブ、テープドライブなどの
クライアント
リモート接続
ファイルシステム
ファイルシステム
（ext4、xfsなど）
（ext4、xfsなど）
Blocks
ドライバー/HBA等
ドライバー/HBA等
主な方式、プロトコル
iSCSI、 FiberChannel(FC)
ネットワーク
（LANやSAN）
・ネットワーク経由で接続可能な外付けディ
スクのイメージ（ブロックを見せるための仕組
み）
・サーバ側でファイルをブロックに分割して
ネットワーク越しに保存する
Blocks
・ストレージは、ファイルシステムの属性情報
（ファイルの所有者やタイムスタンプ等）は制
御しない。
・主にLANやSAN上で利用。
9

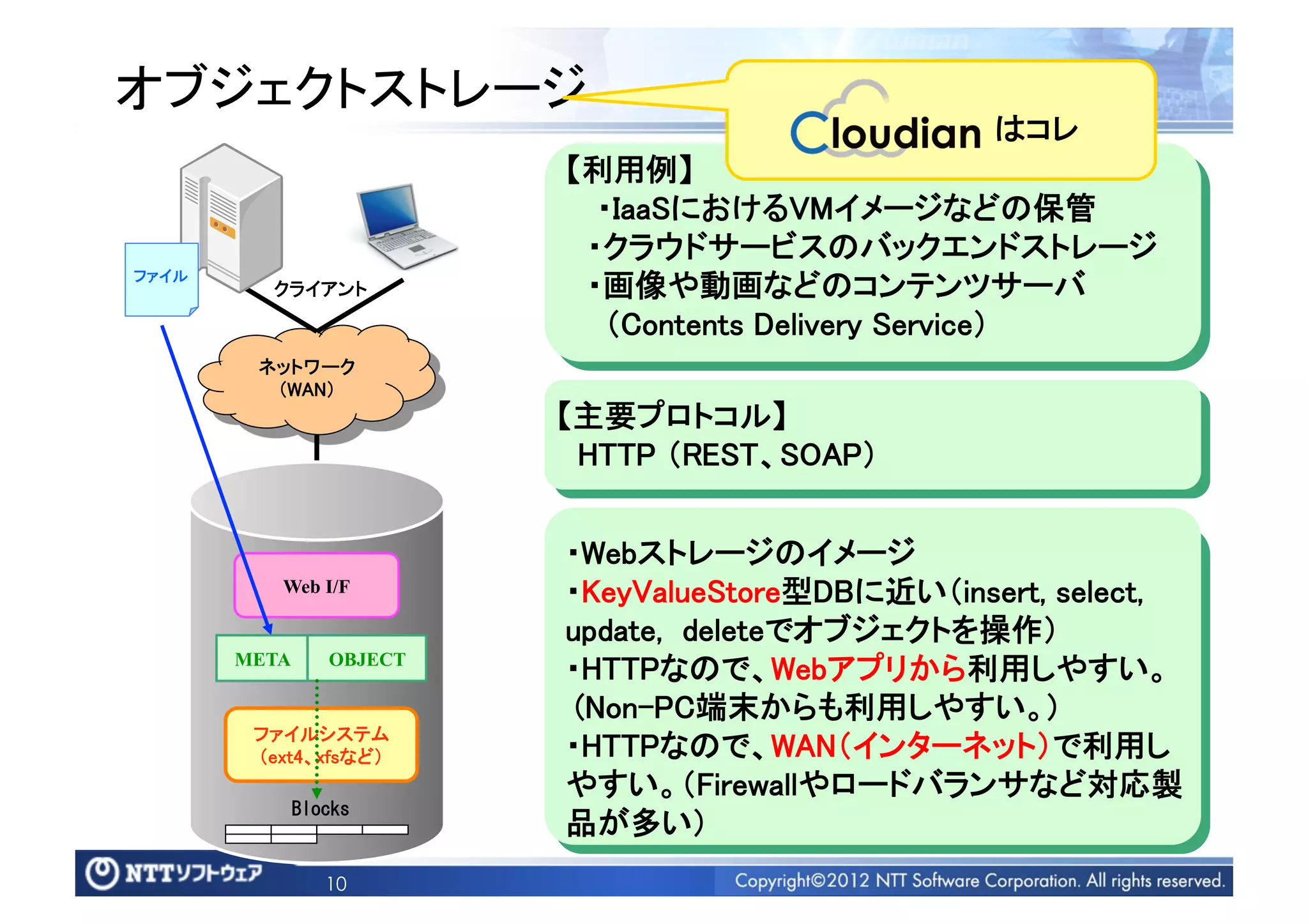

10. オブジェクトストレージ
はコレ
【利用例】
・IaaSにおけるVMイメージなどの保管
・クラウドサービスのバックエンドストレージ
ファイル
クライアント
・画像や動画などのコンテンツサーバ
（Contents Delivery Service）
ネットワーク
（WAN）
【主要プロトコル】
HTTP （REST、SOAP）
・Webストレージのイメージ
Web I/F ・KeyValueStore型DBに近い（insert, select,
update, deleteでオブジェクトを操作）
META OBJECT
・HTTPなので、Webアプリから利用しやすい。
(Non-PC端末からも利用しやすい。)
ファイルシステム
（ext4、xfsなど）
・HTTPなので、WAN（インターネット）で利用し
やすい。（Firewallやロードバランサなど対応製
Blocks
品が多い）
10

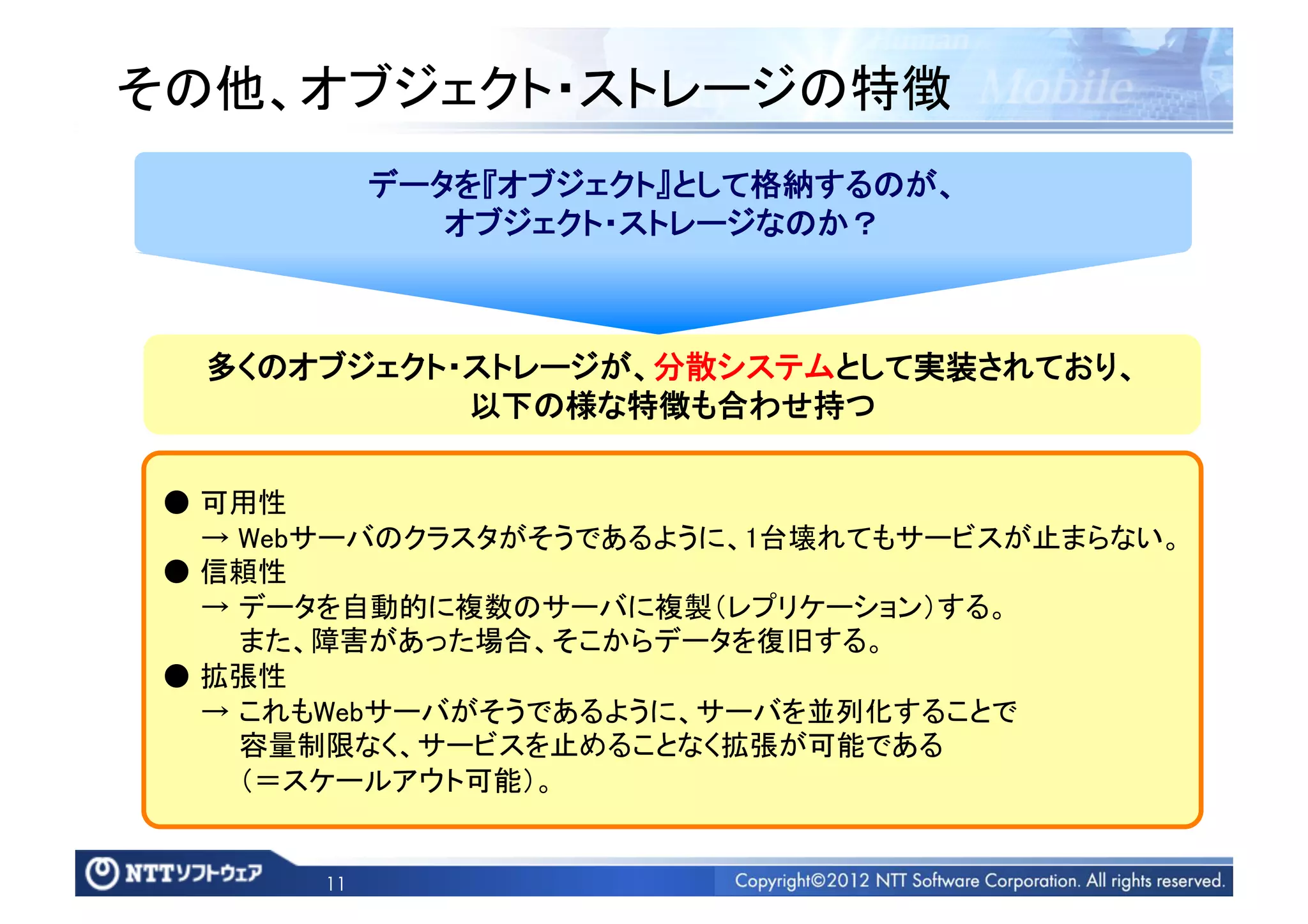

11. その他、オブジェクト・ストレージの特徴
データを『オブジェクト』として格納するのが、
オブジェクト・ストレージなのか？
多くのオブジェクト・ストレージが、分散システムとして実装されており、
以下の様な特徴も合わせ持つ
● 可用性
→ Webサーバのクラスタがそうであるように、1台壊れてもサービスが止まらない。
● 信頼性
→ データを自動的に複数のサーバに複製（レプリケーション）する。
また、障害があった場合、そこからデータを復旧する。
● 拡張性
→ これもWebサーバがそうであるように、サーバを並列化することで
容量制限なく、サービスを止めることなく拡張が可能である
（＝スケールアウト可能）。
11

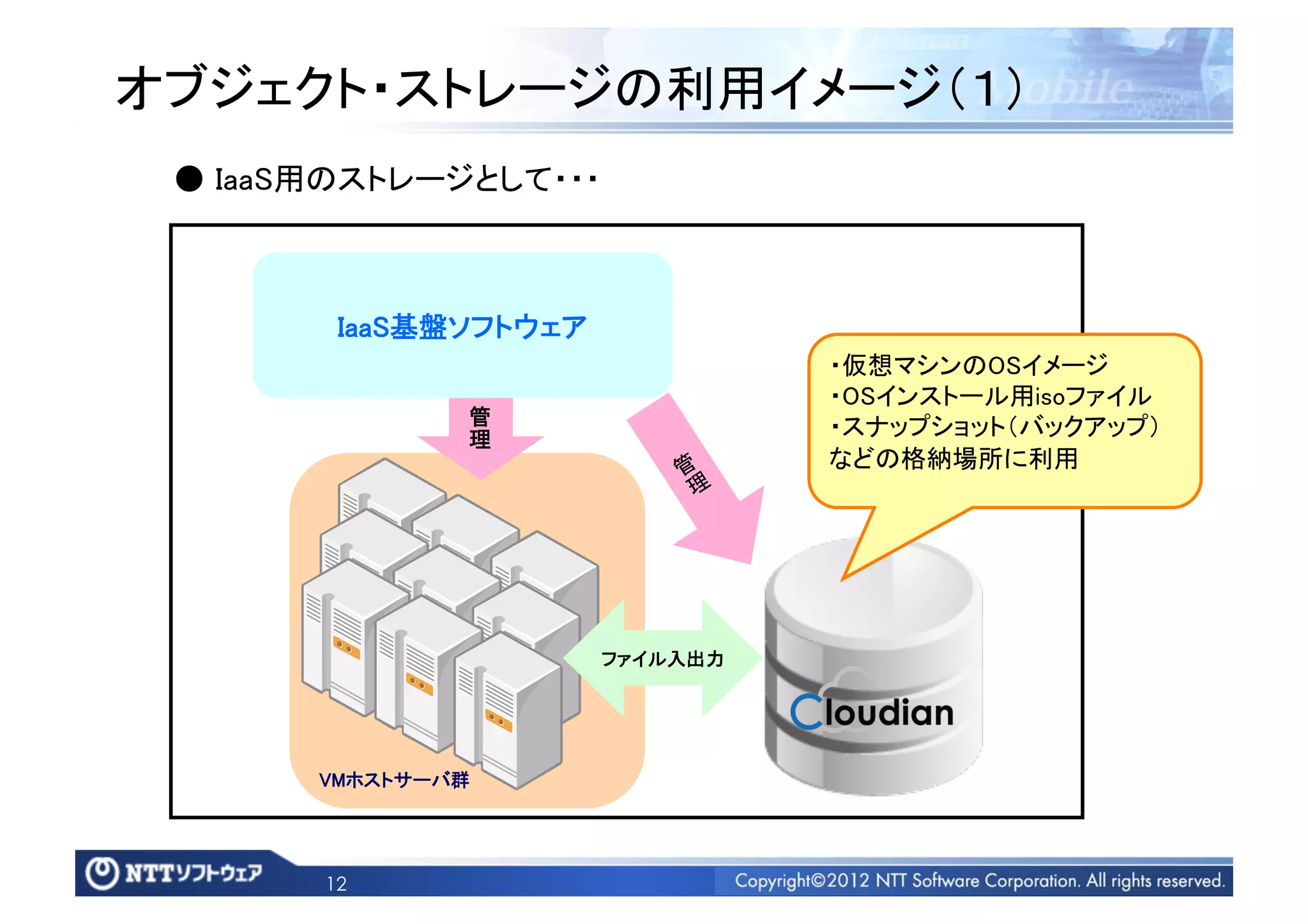

12. オブジェクト・ストレージの利用イメージ（１）
● IaaS用のストレージとして・・・
IaaS基盤ソフトウェア
・仮想マシンのOSイメージ
・OSインストール用isoファイル
管 ・スナップショット（バックアップ）
理
などの格納場所に利用
ファイル入出力
VMホストサーバ群
12

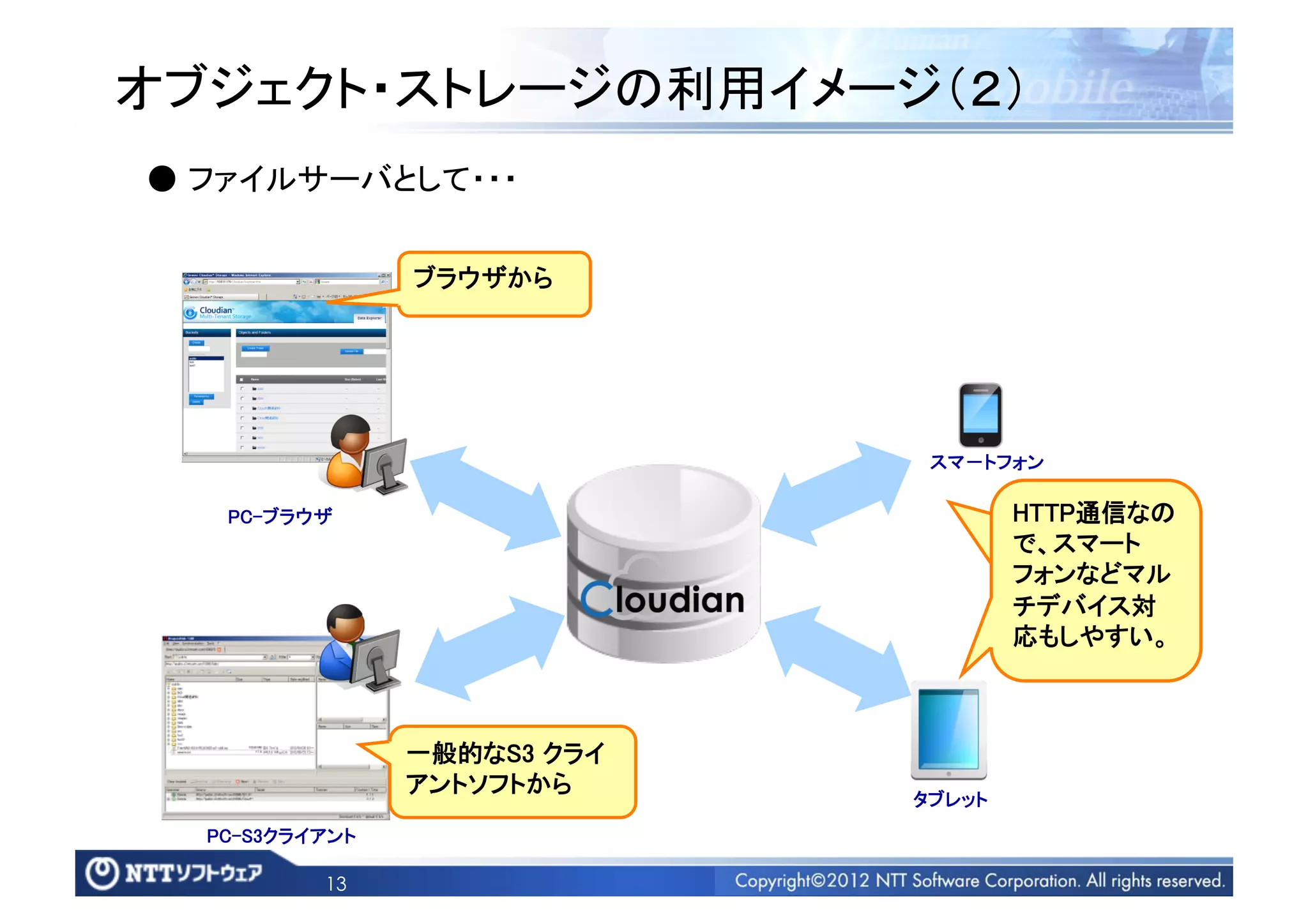

13. オブジェクト・ストレージの利用イメージ（２）
● ファイルサーバとして・・・
ブラウザから
スマ‐トフォン
PC-ブラウザ
HTTP通信なの
で、スマート
フォンなどマル
チデバイス対
応もしやすい。
一般的なS3 クライ
アントソフトから
タブレット
PC-S3クライアント
13

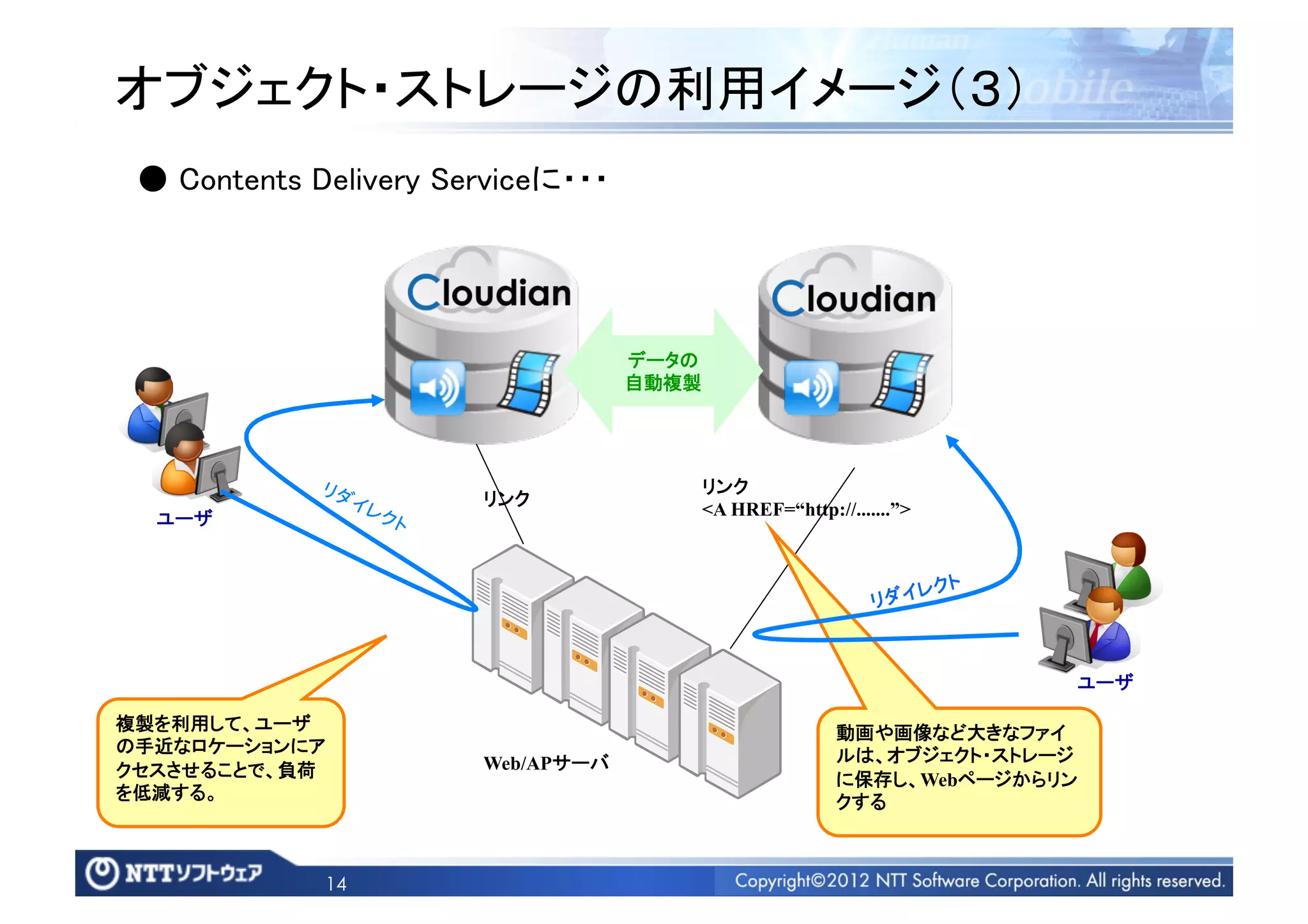

14. オブジェクト・ストレージの利用イメージ（３）
● Contents Delivery Serviceに・・・
データの
自動複製
リンク
リンク
ユーザ
<A HREF=“http://.......”>
レクト
リダイ
ユーザ
複製を利用して、ユーザ 動画や画像など大きなファイ
の手近なロケーションにア ルは、オブジェクト・ストレージ
クセスさせることで、負荷 Web/APサーバ
に保存し、Webページからリン
を低減する。
クする
14

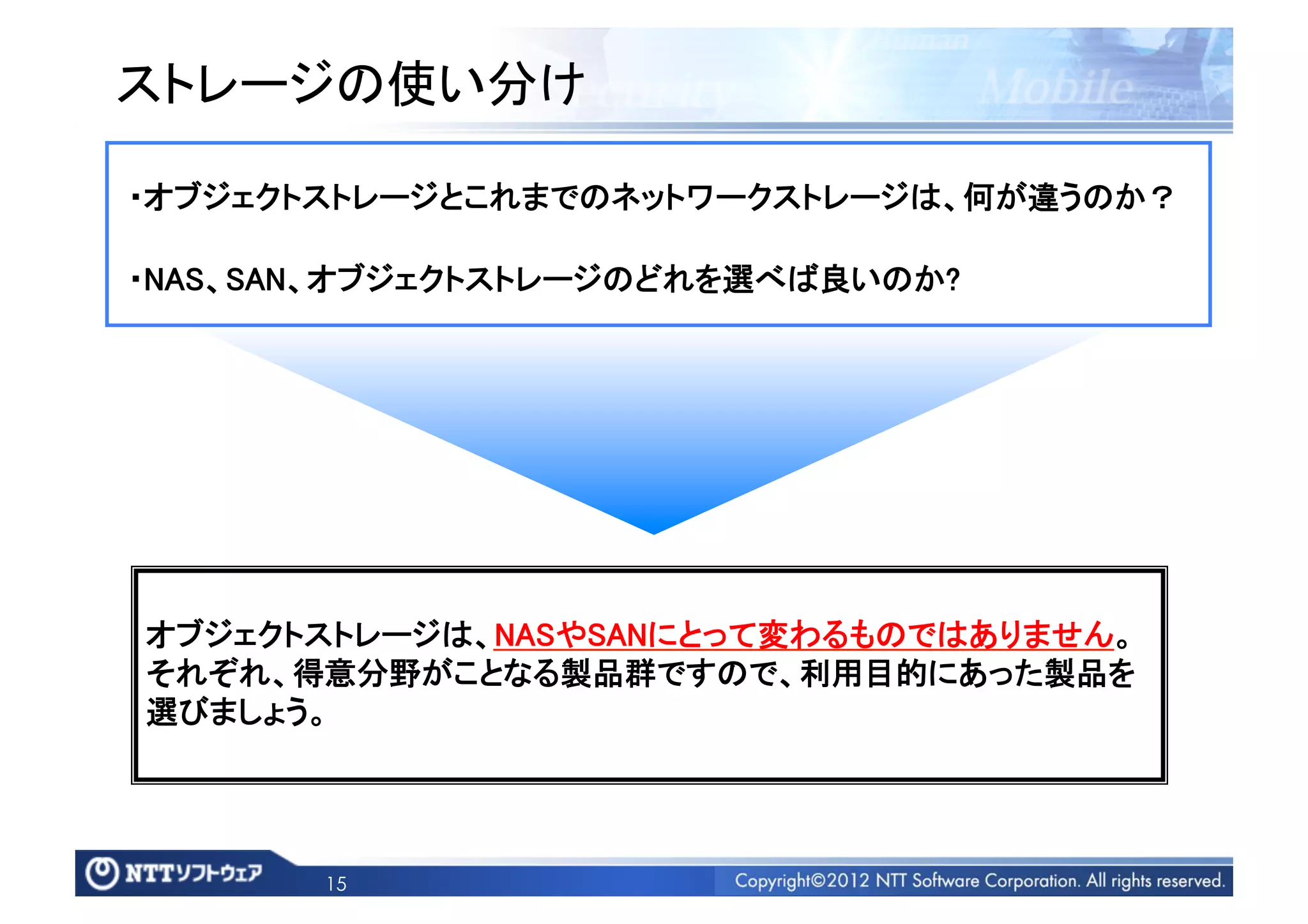

15. ストレージの使い分け
・オブジェクトストレージとこれまでのネットワークストレージは、何が違うのか？
・NAS、SAN、オブジェクトストレージのどれを選べば良いのか?
オブジェクトストレージは、NASやSANにとって変わるものではありません。
それぞれ、得意分野がことなる製品群ですので、利用目的にあった製品を
選びましょう。
15

16. Cloudian ®の構築例
16

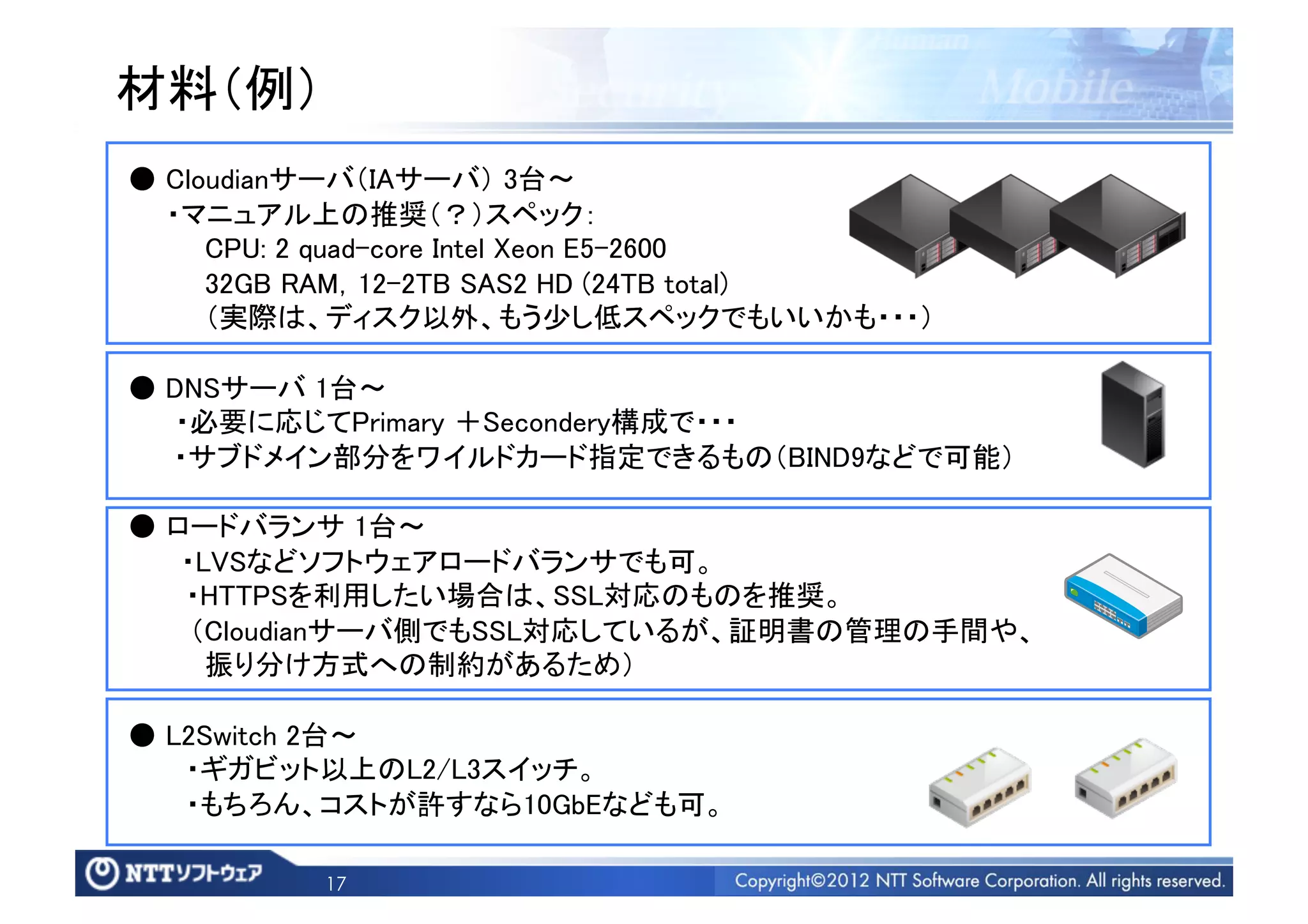

17. 材料（例）
● Cloudianサーバ（IAサーバ） 3台∼
・マニュアル上の推奨（？）スペック：
CPU: 2 quad-core Intel Xeon E5-2600
32GB RAM，12-2TB SAS2 HD (24TB total)
（実際は、ディスク以外、もう少し低スペックでもいいかも・・・）
● DNSサーバ 1台∼
・必要に応じてPrimary ＋Secondery構成で・・・
・サブドメイン部分をワイルドカード指定できるもの（BIND9などで可能）
● ロードバランサ 1台∼
・LVSなどソフトウェアロードバランサでも可。
・HTTPSを利用したい場合は、SSL対応のものを推奨。
（Cloudianサーバ側でもSSL対応しているが、証明書の管理の手間や、
振り分け方式への制約があるため）
● L2Switch 2台∼
・ギガビット以上のL2/L3スイッチ。
・もちろん、コストが許すなら10GbEなども可。
17

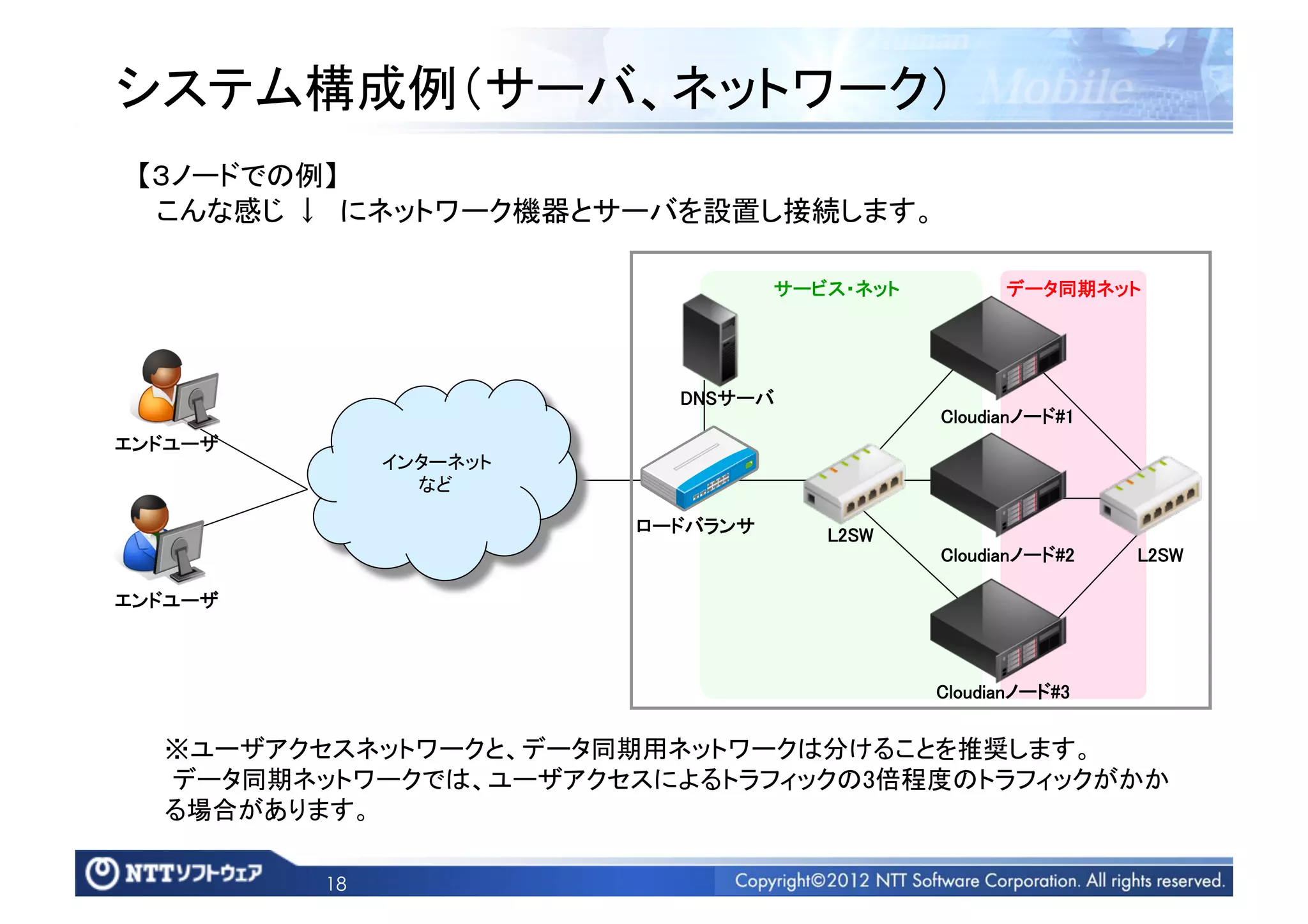

18. システム構成例（サーバ、ネットワーク）
【３ノードでの例】
こんな感じ ↓ にネットワーク機器とサーバを設置し接続します。
サービス・ネット
データ同期ネット
DNSサーバ
Cloudianノード#1
エンドユーザ
インターネット
など
ロードバランサ
L2SW
Cloudianノード#2
L2SW
エンドユーザ
Cloudianノード#3
※ユーザアクセスネットワークと、データ同期用ネットワークは分けることを推奨します。
データ同期ネットワークでは、ユーザアクセスによるトラフィックの3倍程度のトラフィックがかか
る場合があります。
18

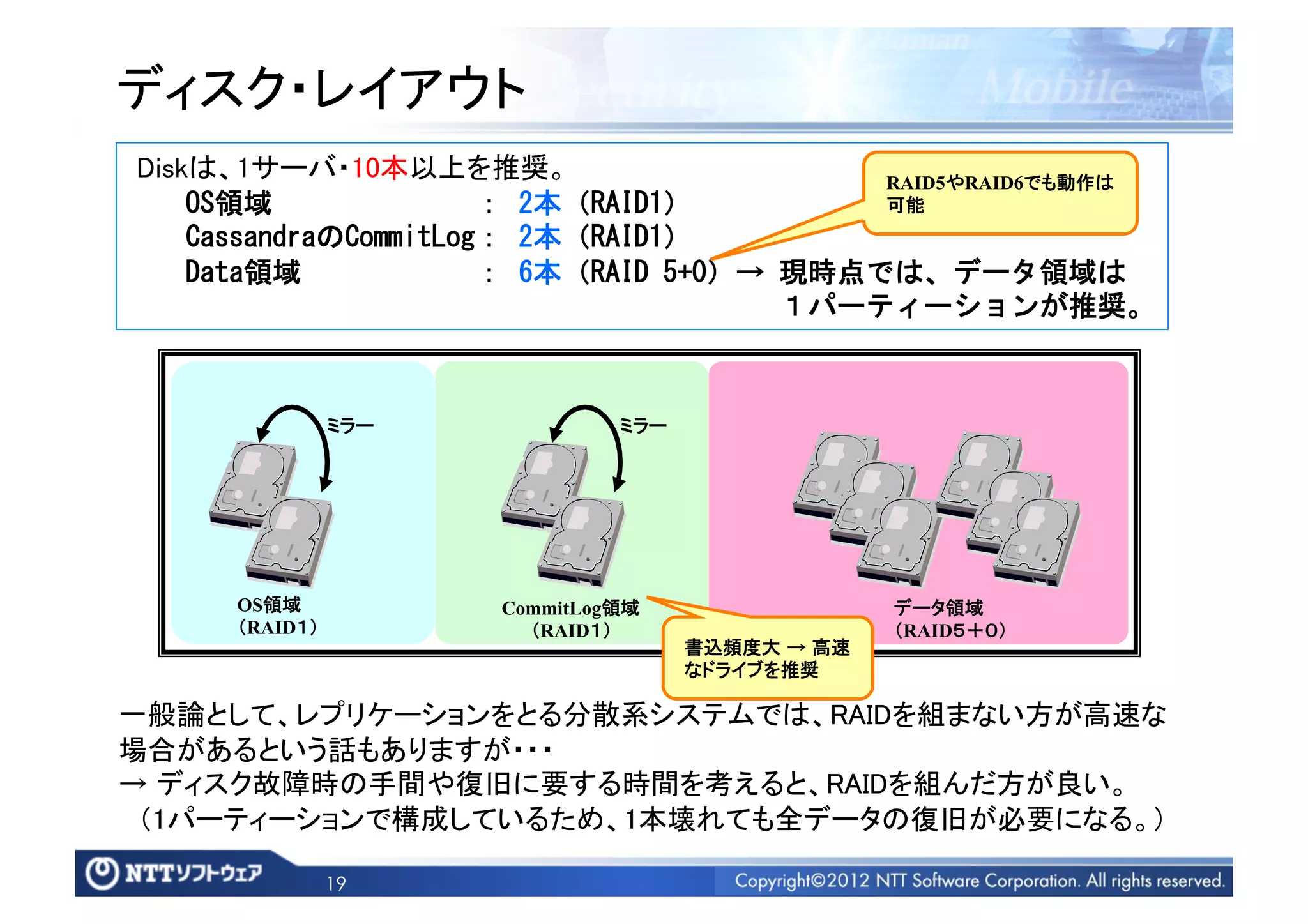

19. ディスク・レイアウト
Diskは、1サーバ・10本以上を推奨。
RAID5やRAID6でも動作は
OS領域
：
2本（RAID1）
可能
CassandraのCommitLog：
2本（RAID1）
Data領域
：
6本（RAID
5+0）→
現時点では、データ領域は
１パーティーションが推奨。
ミラー
ミラー
OS領域
CommitLog領域
データ領域
（RAID１）
（RAID１）
（RAID５＋０）
書込頻度大 → 高速
なドライブを推奨
一般論として、レプリケーションをとる分散系システムでは、RAIDを組まない方が高速な
場合があるという話もありますが・・・
→ ディスク故障時の手間や復旧に要する時間を考えると、RAIDを組んだ方が良い。
（1パーティーションで構成しているため、1本壊れても全データの復旧が必要になる。）
19

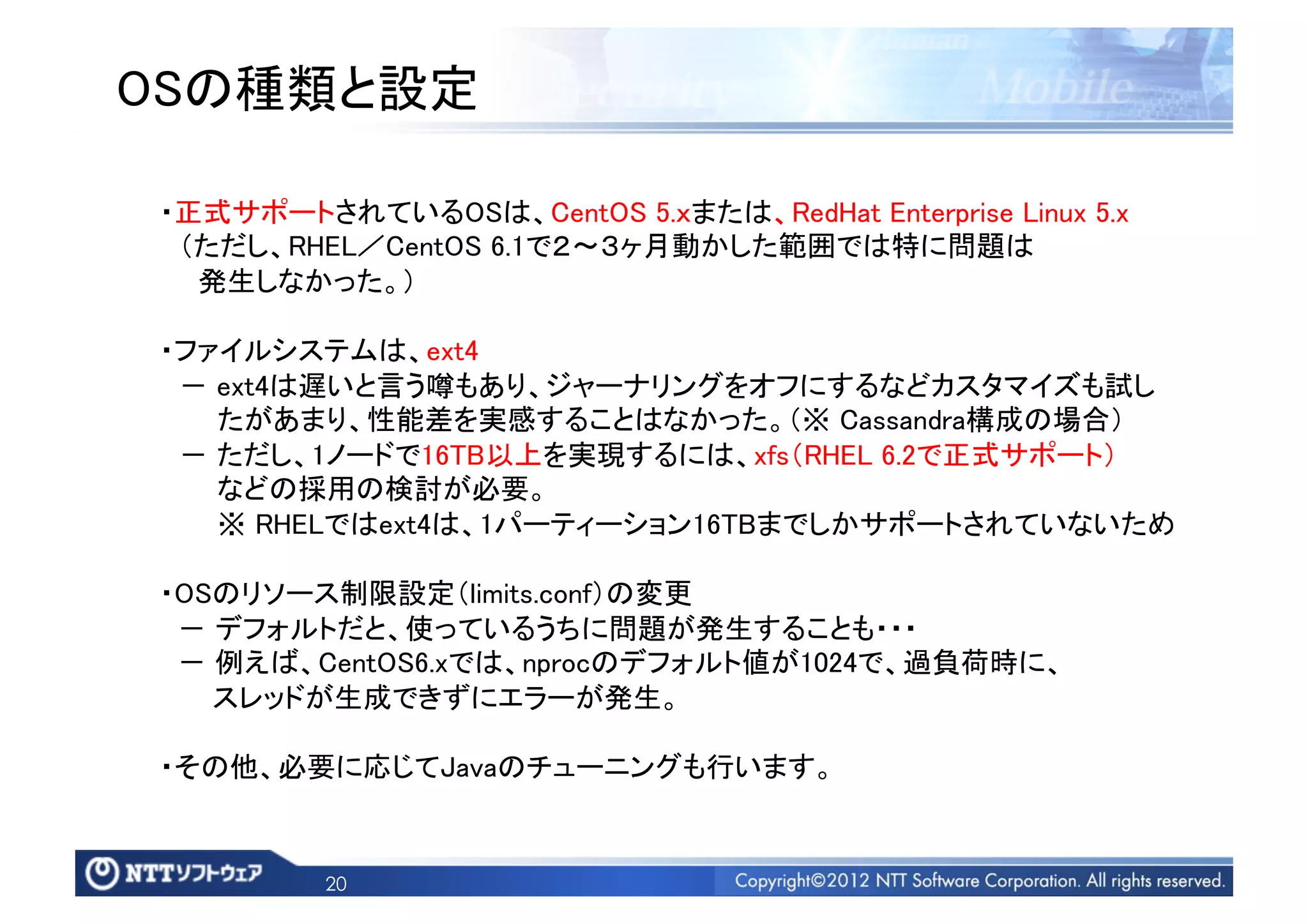

20. OSの種類と設定
・正式サポートされているOSは、CentOS 5.ｘまたは、RedHat Enterprise Linux 5.x
（ただし、RHEL／CentOS 6.1で２∼３ヶ月動かした範囲では特に問題は
発生しなかった。）
・ファイルシステムは、ext4
‐ ext4は遅いと言う噂もあり、ジャーナリングをオフにするなどカスタマイズも試し
たがあまり、性能差を実感することはなかった。（※ Cassandra構成の場合）
‐ ただし、1ノードで16TB以上を実現するには、xfs（RHEL 6.2で正式サポート）
などの採用の検討が必要。
※ RHELではext4は、1パーティーション16TBまでしかサポートされていないため
・OSのリソース制限設定（limits.conf）の変更
‐ デフォルトだと、使っているうちに問題が発生することも・・・
‐ 例えば、CentOS6.xでは、nprocのデフォルト値が1024で、過負荷時に、
スレッドが生成できずにエラーが発生。
・その他、必要に応じてJavaのチューニングも行います。
20

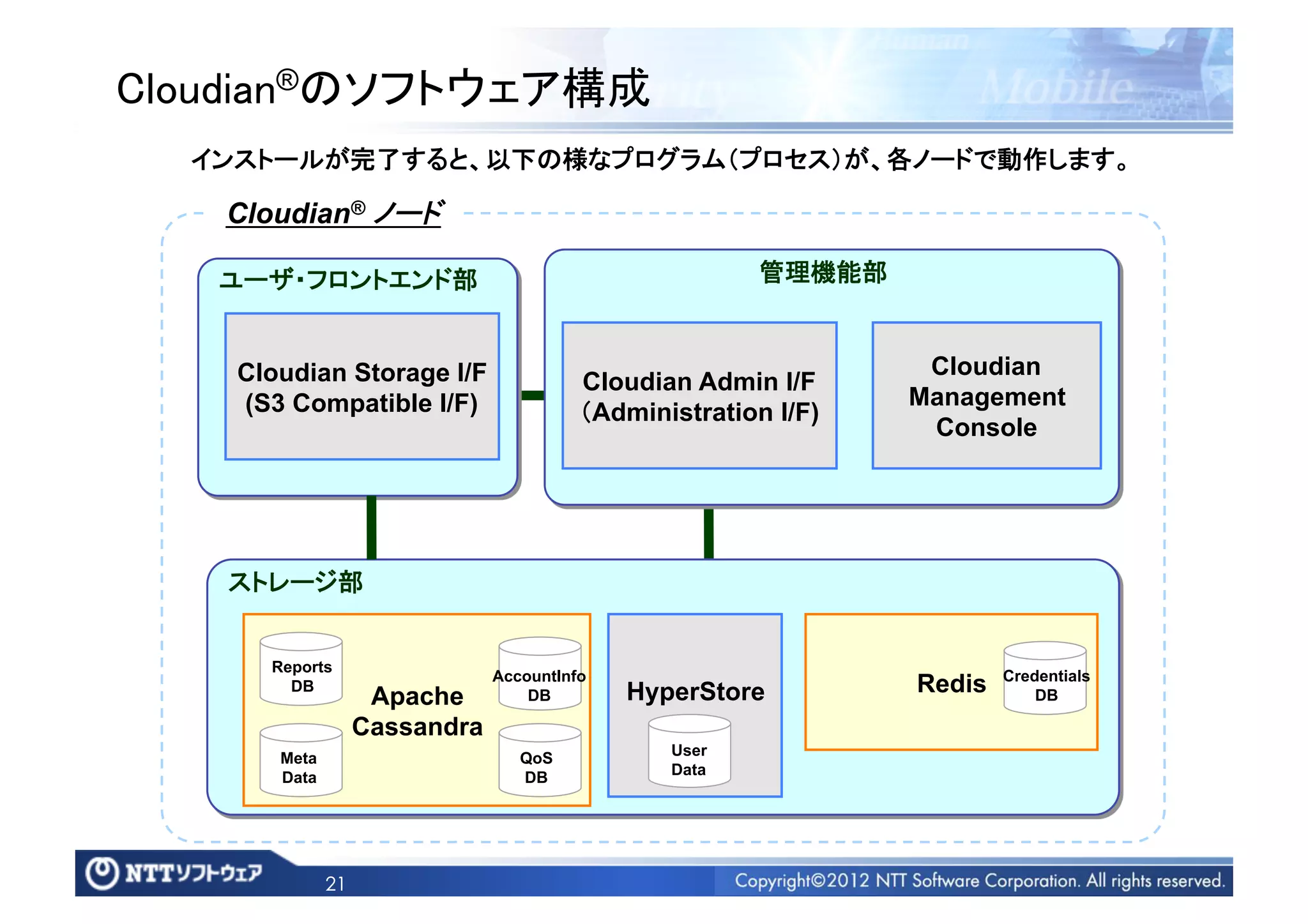

21. Cloudian®のソフトウェア構成
インストールが完了すると、以下の様なプログラム（プロセス）が、各ノードで動作します。
Cloudian® ノード
ユーザ・フロントエンド部
管理機能部
Cloudian Storage I/F Cloudian
Cloudian Admin I/F
(S3 Compatible I/F) Management
（Administration I/F)
Console
ストレージ部
Reports
AccountInfo Credentials
DB
Apache DB HyperStore Redis DB
Cassandra
Meta QoS User
Data DB Data
21

22. Cloudianの基本動作と運用
22

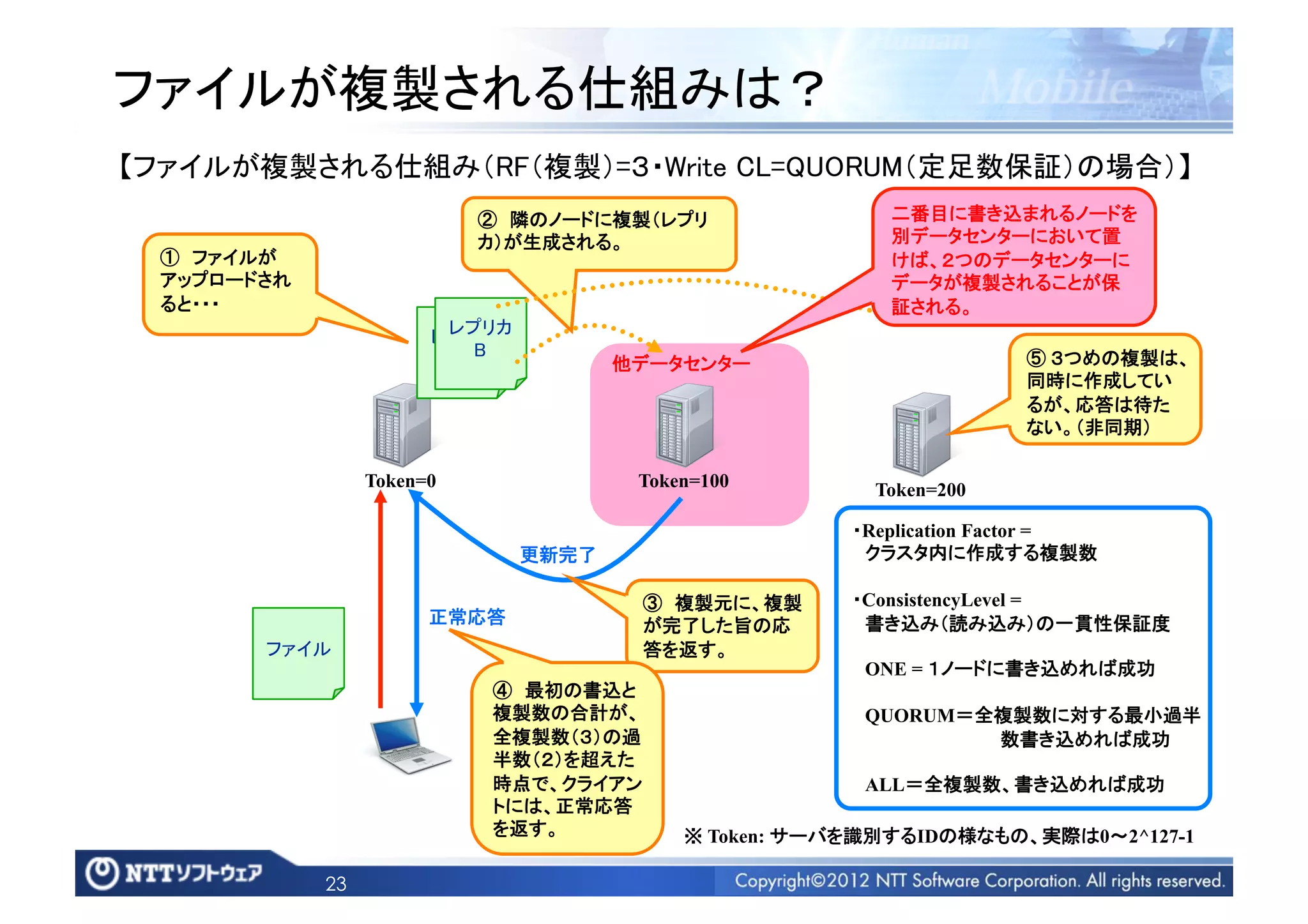

23. ファイルが複製される仕組みは？
【ファイルが複製される仕組み（RF（複製）=３・Write CL=QUORUM（定足数保証）の場合）】
② 隣のノードに複製（レプリ 二番目に書き込まれるノードを
カ）が生成される。
別データセンターにおいて置
① ファイルが けば、２つのデータセンターに
アップロードされ データが複製されることが保
ると・・・
証される。
レプリカ
レプリカ
A
B
他データセンター
⑤ ３つめの複製は、
同時に作成してい
るが、応答は待た
ない。（非同期）
Token=0 Token=100 Token=200
・Replication Factor =
更新完了
クラスタ内に作成する複製数
③ 複製元に、複製 ・ConsistencyLevel =
正常応答
が完了した旨の応 書き込み（読み込み）の一貫性保証度
ファイル
答を返す。
ONE = １ノードに書き込めれば成功
④ 最初の書込と
複製数の合計が、 QUORUM＝全複製数に対する最小過半
全複製数（３）の過 数書き込めれば成功
半数（２）を超えた
時点で、クライアン ALL＝全複製数、書き込めれば成功
トには、正常応答
を返す。
※ Token: サーバを識別するIDの様なもの、実際は0∼2^127-1
23

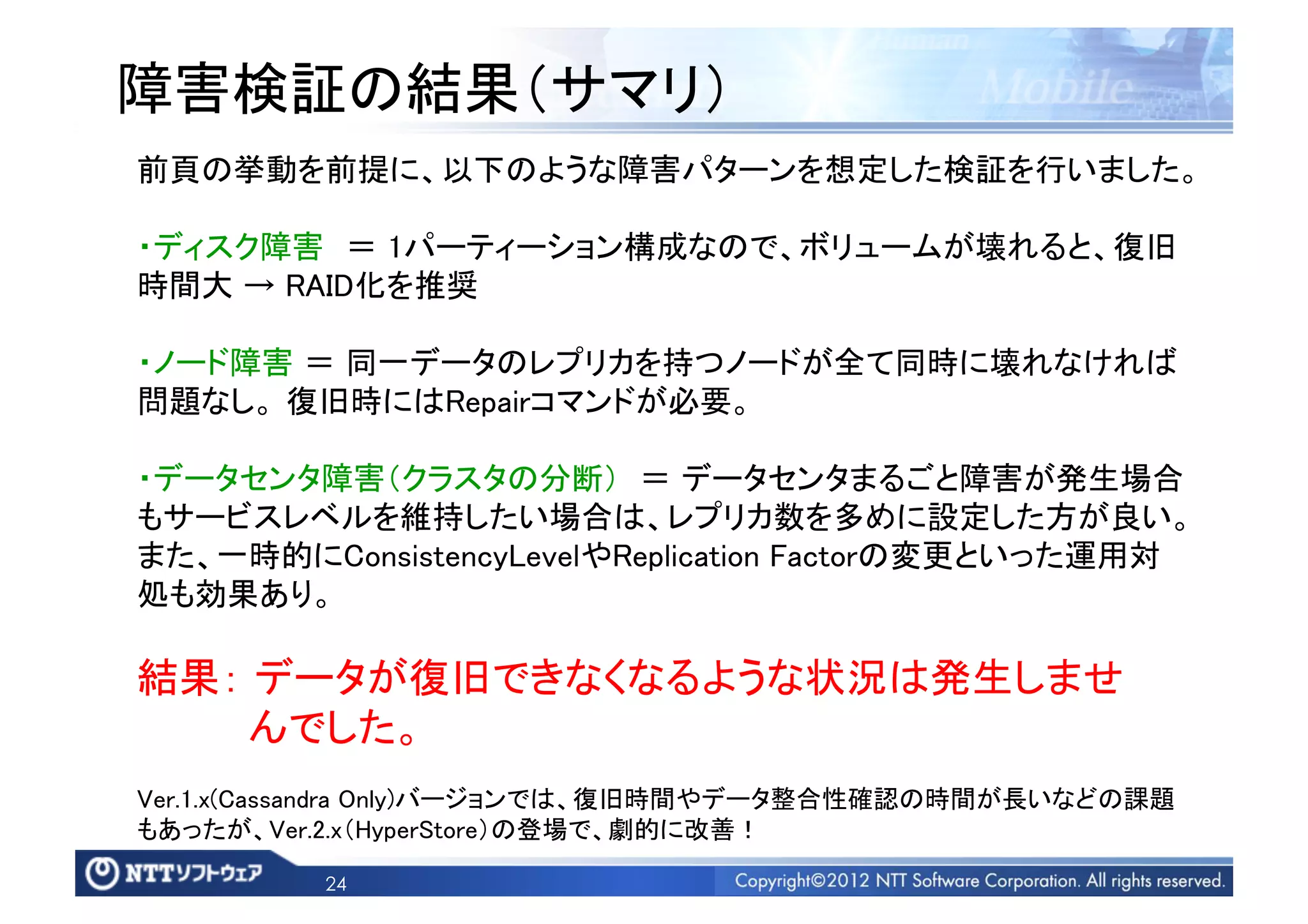

24. 障害検証の結果（サマリ）
前頁の挙動を前提に、以下のような障害パターンを想定した検証を行いました。
・ディスク障害 ＝ 1パーティーション構成なので、ボリュームが壊れると、復旧
時間大 → RAID化を推奨
・ノード障害 ＝ 同一データのレプリカを持つノードが全て同時に壊れなければ
問題なし。 復旧時にはRepairコマンドが必要。
・データセンタ障害（クラスタの分断） ＝ データセンタまるごと障害が発生場合
もサービスレベルを維持したい場合は、レプリカ数を多めに設定した方が良い。
また、一時的にConsistencyLevelやReplication Factorの変更といった運用対
処も効果あり。
結果： データが復旧できなくなるような状況は発生しませ
んでした。
Ver.1.x(Cassandra Only)バージョンでは、復旧時間やデータ整合性確認の時間が長いなどの課題
もあったが、Ver.2.x（HyperStore）の登場で、劇的に改善！
24

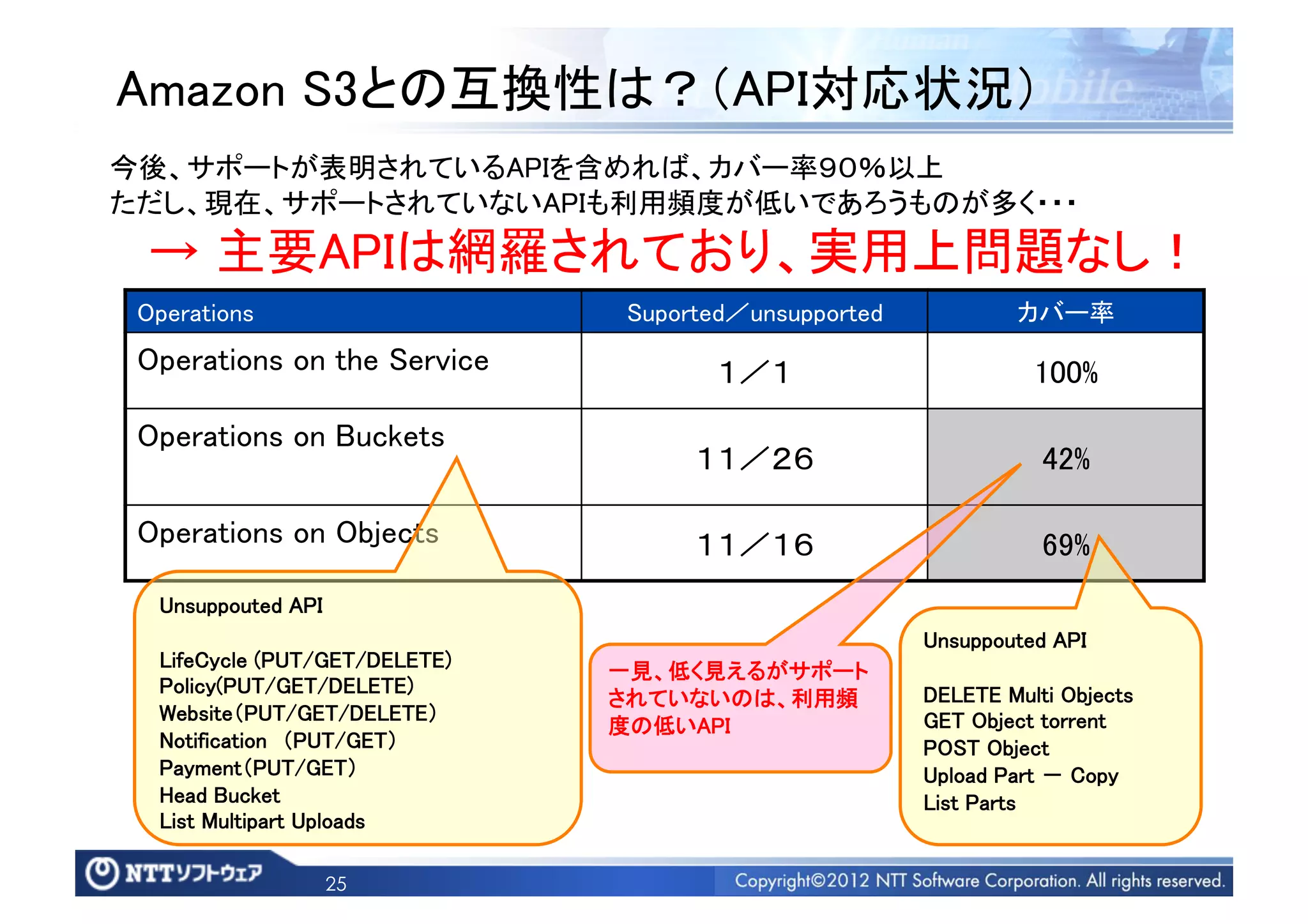

25. Amazon S3との互換性は？（API対応状況）
今後、サポートが表明されているAPIを含めれば、カバー率９０％以上
ただし、現在、サポートされていないAPIも利用頻度が低いであろうものが多く・・・
→ 主要APIは網羅されており、実用上問題なし！
Operations
Suported／unsupported
カバー率
Operations on the Service
１／１
100%
Operations on Buckets
１１／２６
42%
Operations on Objects
１１／１６
69%
Unsuppouted API
Unsuppouted API
LifeCycle (PUT/GET/DELETE)
一見、低く見えるがサポート
Policy(PUT/GET/DELETE)
DELETE Multi Objects
されていないのは、利用頻
Website（PUT/GET/DELETE）
GET Object torrent
度の低いAPI
Notification （PUT/GET）
POST Object
Payment（PUT/GET）
Upload Part ‐ Copy
Head Bucket
List Parts
List Multipart Uploads
25

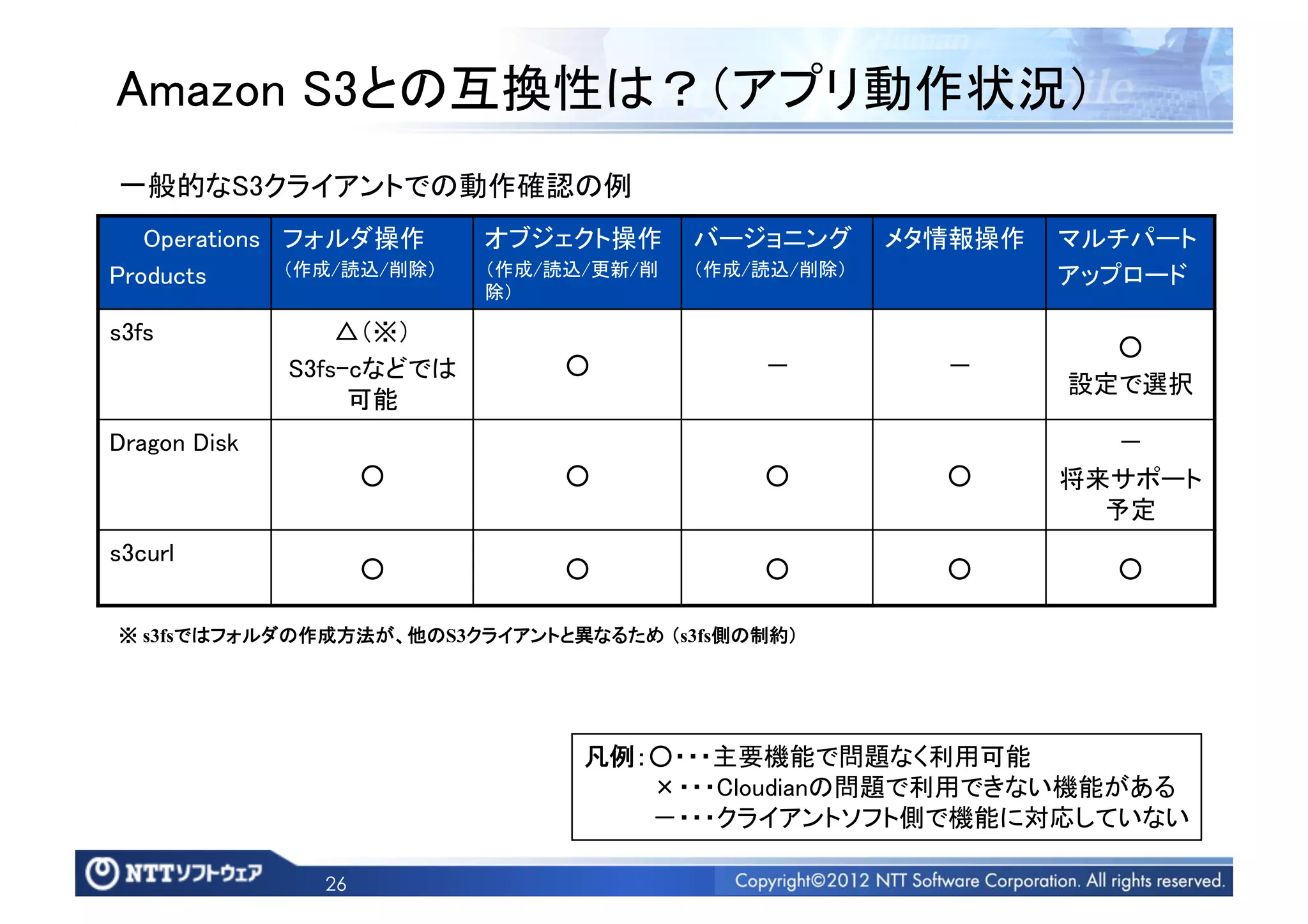

26. Amazon S3との互換性は？（アプリ動作状況）
一般的なS3クライアントでの動作確認の例
Operations
フォルダ操作
オブジェクト操作
バージョニング
メタ情報操作
マルチパート
Products
（作成/読込/削除）
（作成/読込/更新/削 （作成/読込/削除）
アップロード
除）
s3fs
△（※）
○
S3fs-cなどでは ○
‐
‐
設定で選択
可能
Dragon Disk
‐
○
○
○
○
将来サポート
予定
s3curl
○
○
○
○
○
※ s3fsではフォルダの作成方法が、他のS3クライアントと異なるため （s3fs側の制約）
凡例：○・・・主要機能で問題なく利用可能
・・・Cloudianの問題で利用できない機能がある
‐・・・クライアントソフト側で機能に対応していない
26

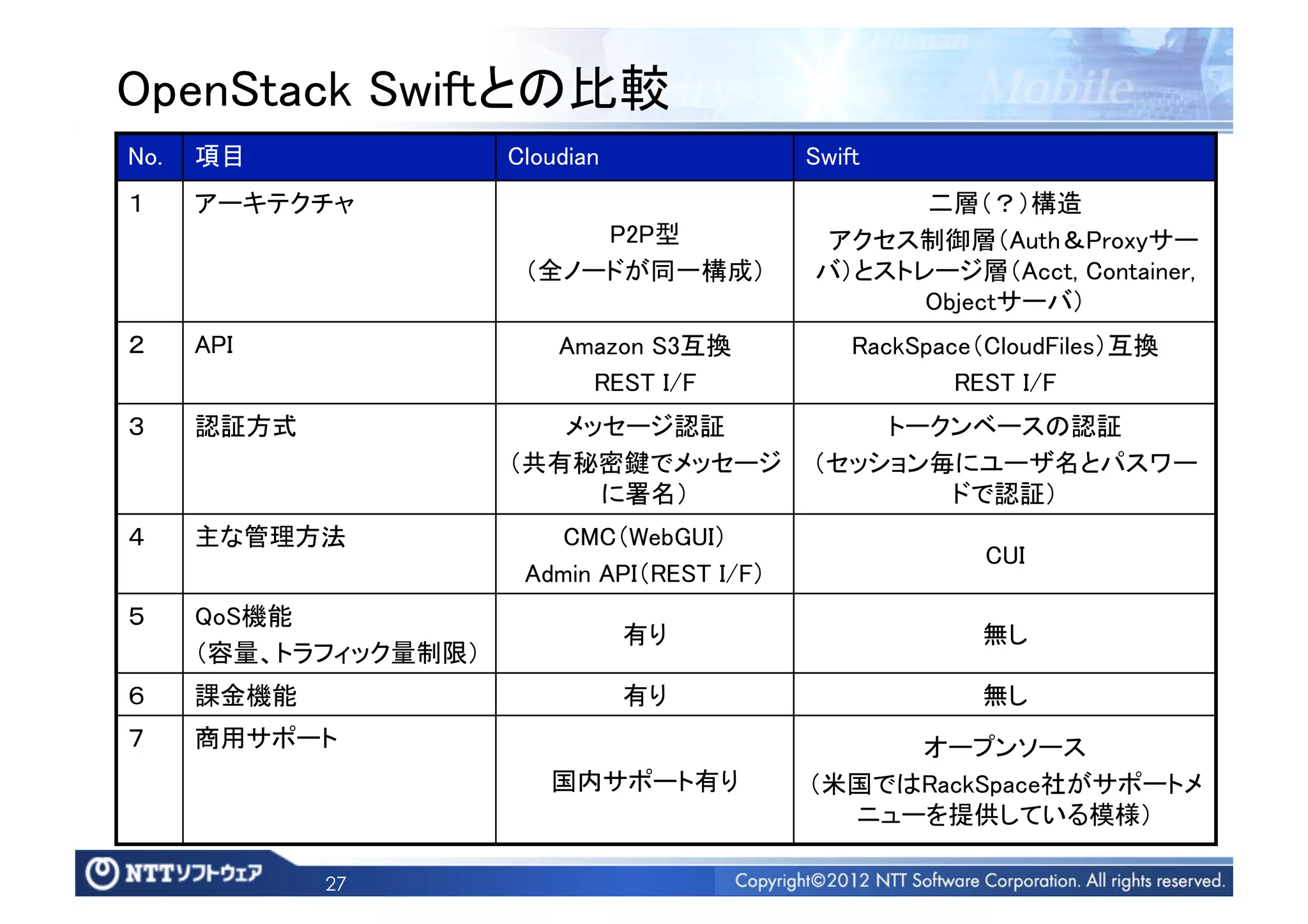

27. OpenStack Swiftとの比較
No.
項目
Cloudian
Swift
１
アーキテクチャ
二層（？）構造
P2P型
アクセス制御層（Auth＆Proxyサー
（全ノードが同一構成）
バ）とストレージ層（Acct, Container,
Objectサーバ）
２
API
Amazon S3互換
RackSpace（CloudFiles）互換
REST I/F
REST I/F
３
認証方式
メッセージ認証
トークンベースの認証
（共有秘密鍵でメッセージ （セッション毎にユーザ名とパスワー
に署名）
ドで認証）
４
主な管理方法
CMC（WebGUI）
CUI
Admin API（REST I/F）
５
QoS機能
有り
無し
（容量、トラフィック量制限）
６
課金機能
有り
無し
７
商用サポート
オープンソース
国内サポート有り
（米国ではRackSpace社がサポートメ
ニューを提供している模様）
27

28. OpenStack Swiftとの比較
あくまで個人的な印象ですが・・・
OpenStack Swiftは・・・
・Amazon S3との互換性は高くない。
→ その代わり、RackSpaceのAPI互換がある。
・使い勝手の部分で、発展途上な部分がある。
→ GUI、管理系APIの有無、課金系機能などが不足。
・オープンソースプロジェクトで規模も大きいため開発方針（機
能追加や統廃合など）や仕様（変更）の把握しにくさがある。
（保守性に懸念）
28

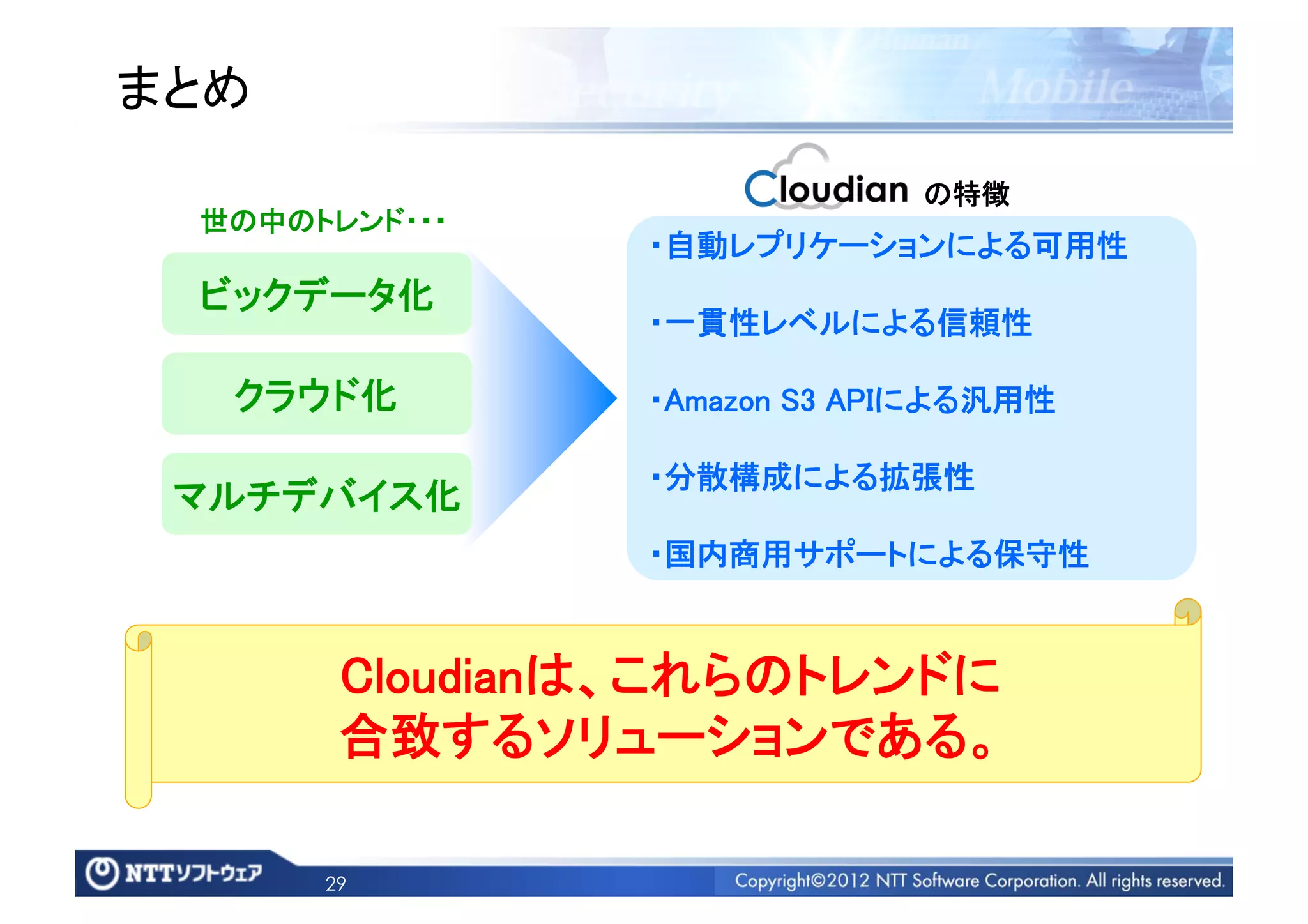

29. まとめ
の特徴
世の中のトレンド・・・
・自動レプリケーションによる可用性
ビックデータ化
・一貫性レベルによる信頼性
クラウド化
・Amazon S3 APIによる汎用性
・分散構成による拡張性
マルチデバイス化
・国内商用サポートによる保守性
Cloudianは、これらのトレンドに
合致するソリューションである。
29

30. 最後に・・・・
ＮＴＴソフトウェアではCloudianのライセンス販売だけでなく、
・セキュリティ／クラウド(OpenStackなど)／ビッグデータの分野
におけるお客様のご要望にあったシステム構成、ご利用方法
のご提案
・これまでのCloudianの構築や検証経験などに基づいた導入支
援、検証支援
・様々なシステム開発経験を生かしたユーザインターフェース
や課金機能、監視機能などのカスタマイズ
など、お客様に最適なソリューションのご提案をいたします。
30

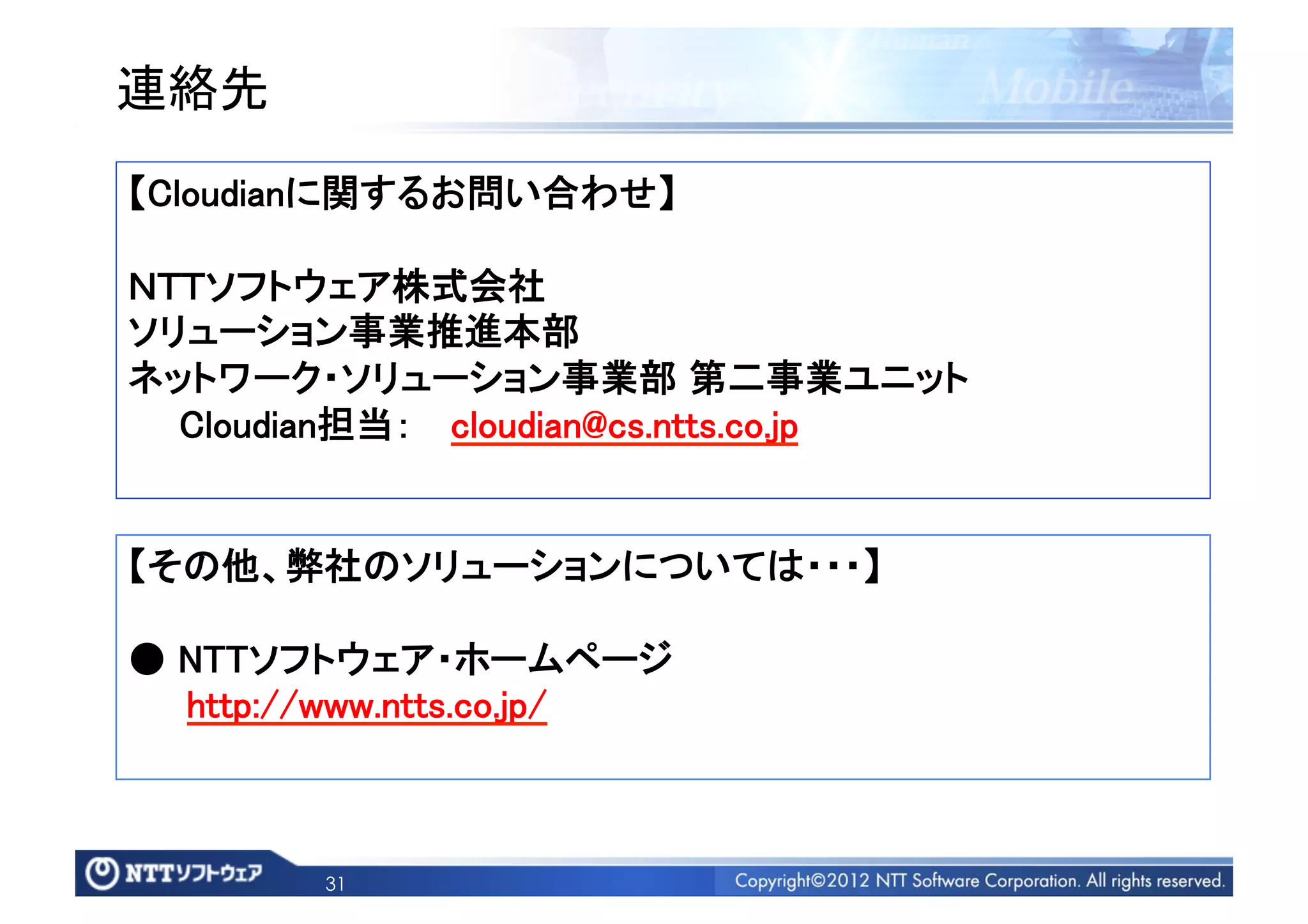

31. 連絡先
