Hadoop –NameNode HAの仕組み- 2018/06 Ver.1.0 JBSテクノロジー株式会社 権田 祐樹
自己紹介 ■所属/氏名 - JBSテクノロジー株式会社 - 権田 祐樹 (Yuki Gonda) ■略歴 ※2018/06現在 - Linux歴 9年 (運用保守3年、構築6年) - 某通信会社のサーバ構築自動化など - Hadoop歴 4カ月 - Hadoopの構築/運用/保守(150台規模) - HDPのバージョンアップに向け準備中！ ■趣味 - 写真 (Canon EOS 7D所有) - 映画 (昔は年間100本くらい…) - 読書 (月1冊程度)
会社紹介 名称 所在地 設立 社員数 事業拠点 JBSテクノロジー株式会社 虎ノ門ヒルズ森タワー16F 2004年6月1日 958名（2018年6月現在） 北海道事業所 中部事業所 西日本事業所 九州事業所 データの山からビジネスの種の 掘り起こしをお手伝い！ Hadoopには、2013年から 取り組んでいます。 有資格者を含めて10名以上 のHadoopエンジニアが 所属しています。 Cloudera on Azure サービスも提供中

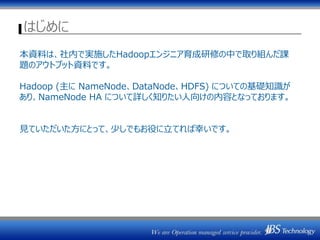

はじめに 本資料は、社内で実施したHadoopエンジニア育成研修の中で取り組んだ課 題のアウトプット資料です。 Hadoop (主に NameNode、DataNode、HDFS) についての基礎知識が あり、NameNode HA について詳しく知りたい人向けの内容となっております。 見ていただいた方にとって、少しでもお役に立てれば幸いです。

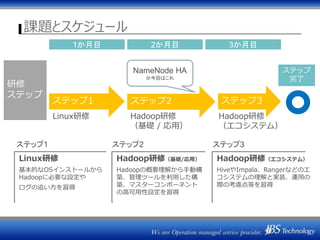

課題とスケジュール 研修 ステップ 1か月目 2か月目 3か月目 Linux研修 基本的なOSインストールから Hadoopに必要な設定や ログの追い方を習得 ステップ1 Hadoop研修（基礎/応用） Hadoopの概要理解から手動構 築、管理ツールを利用した構 築、マスターコンポーネント の高可用性設定を習得 ステップ2 Hadoop研修（エコシステム） HiveやImpala、Rangerなどのエ コシステムの理解と実装、運用の 際の考慮点等を習得 ステップ3 ステップ1 ステップ2 ステップ3 NameNode HA ※今回はこれ Linux研修 Hadoop研修 （基礎 / 応用） Hadoop研修 （エコシステム） ステップ 完了
Agenda NameNode HA 化の必要性 NameNode HA 化前後の比較 NameNode HA 全体構成図 NameNode HA 構成の動き Hadoopクラスタ全体構成図 NameNode HA に関する設定項目 前提条件 NameNode HA化手順
Agenda NameNode HA 化の必要性 NameNode HA 化前後の比較 NameNode HA 全体構成図 NameNode HA 構成の動き Hadoopクラスタ全体構成図 NameNode HA に関する設定項目 前提条件 NameNode HA化手順

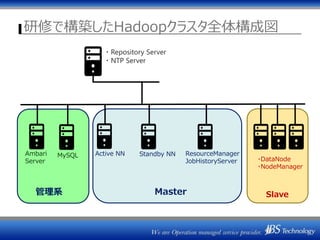

研修で構築したHadoopクラスタ全体構成図 Active NN ResourceManager JobHistoryServer Master ・DataNode ・NodeManager ・Repository Server ・NTP Server Slave Ambari Server MySQL 管理系 Standby NN
Agenda NameNode HA 化の必要性 NameNode HA 化前後の比較 NameNode HA 全体構成図 NameNode HA 構成の動き Hadoopクラスタ全体構成図 NameNode HA に関する設定項目 NameNode HA 化前提条件 NameNode HA化手順

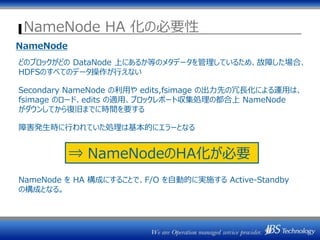

NameNode HA 化の必要性 NameNode どのブロックがどの DataNode 上にあるか等のメタデータを管理しているため、故障した場合、 HDFSのすべてのデータ操作が行えない Secondary NameNode の利用や edits,fsimage の出力先の冗長化による運用は、 fsimage のロード、edits の適用、ブロックレポート収集処理の都合上 NameNode がダウンしてから復旧までに時間を要する 障害発生時に行われていた処理は基本的にエラーとなる ⇒ NameNodeのHA化が必要 NameNode を HA 構成にすることで、F/O を自動的に実施する Active-Standby の構成となる。
Agenda NameNode HA 化の必要性 NameNode HA 化前後の比較 NameNode HA 全体構成図 NameNode HA 構成の動き Hadoopクラスタ全体構成図 NameNode HA に関する設定項目 NameNode HA 化前提条件 NameNode HA化手順

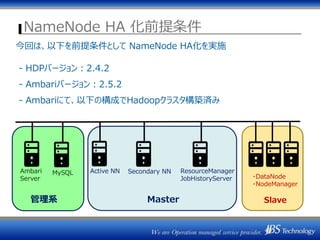

NameNode HA 化前提条件 今回は、以下を前提条件として NameNode HA化を実施 - HDPバージョン：2.4.2 - Ambariバージョン：2.5.2 - Ambariにて、以下の構成でHadoopクラスタ構築済み Active NN ResourceManager JobHistoryServer Master ・DataNode ・NodeManager Slave Ambari Server MySQL 管理系 Secondary NN
Agenda NameNode HA 化の必要性 NameNode HA 化前後の比較 NameNode HA 全体構成図 NameNode HA 構成の動き Hadoopクラスタ全体構成図 NameNode HA に関する設定項目 NameNode HA 化前提条件 NameNode HA化手順

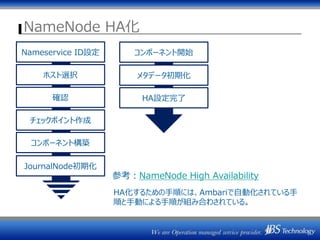

NameNode HA化 確認 チェックポイント作成 JournalNode初期化 コンポーネント開始 メタデータ初期化ホスト選択 Nameservice ID設定 コンポーネント構築 HA設定完了 参考：NameNode High Availability HA化するための手順には、Ambariで自動化されている手 順と手動による手順が組み合わされている。

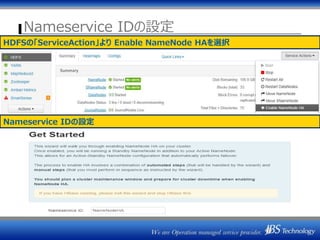

Nameservice IDの設定 HDFSの「ServiceAction」より Enable NameNode HAを選択 Nameservice IDの設定

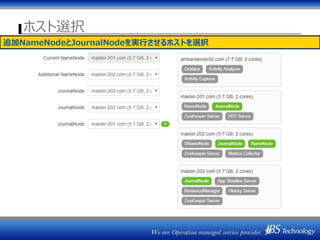

ホスト選択 追加NameNodeとJournalNodeを実行させるホストを選択

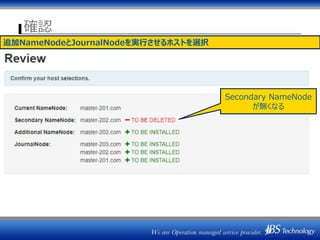

確認 追加NameNodeとJournalNodeを実行させるホストを選択 Secondary NameNode が無くなる

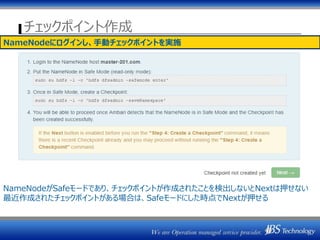

チェックポイント作成 NameNodeにログインし、手動チェックポイントを実施 NameNodeがSafeモードであり、チェックポイントが作成されたことを検出しないとNextは押せない 最近作成されたチェックポイントがある場合は、Safeモードにした時点でNextが押せる
コンポーネント構築 レビューした内容でコンポーネント構築が実施される

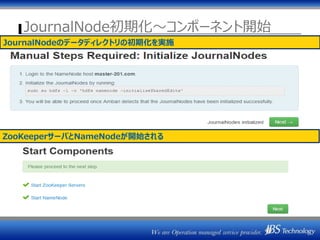

JournalNode初期化～コンポーネント開始 JournalNodeのデータディレクトリの初期化を実施 ZooKeeperサーバとNameNodeが開始される

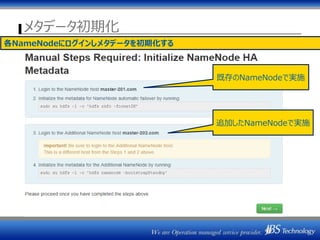

メタデータ初期化 既存のNameNodeで実施 追加したNameNodeで実施 各NameNodeにログインしメタデータを初期化する
HA設定完了 HA化完了
Agenda NameNode HA 化の必要性 NameNode HA 化前後の比較 NameNode HA 全体構成図 NameNode HA 構成の動き Hadoopクラスタ全体構成図 NameNode HA に関する設定項目 NameNode HA 化前提条件 NameNode HA化手順

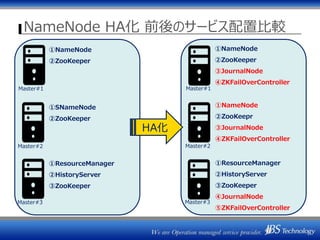

NameNode HA化 前後のサービス配置比較 ①NameNode ②ZooKeeper ①ResourceManager ②HistoryServer ③ZooKeeper ①SNameNode ②ZooKeeper ①NameNode ②ZooKeeper ③JournalNode ④ZKFailOverController ①ResourceManager ②HistoryServer ③ZooKeeper ④JournalNode ⑤ZKFailOverController ①NameNode ②ZooKeepr ③JournalNode ④ZKFailOverController HA化 Master#1 Master#2 Master#3 Master#1 Master#2 Master#3
Agenda NameNode HA 化の必要性 NameNode HA 化前後の比較 NameNode HA 全体構成図 NameNode HA 構成の動き Hadoopクラスタ全体構成図 NameNode HA に関する設定項目 NameNode HA 化前提条件 NameNode HA化手順

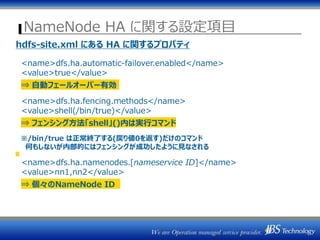

NameNode HA に関する設定項目 hdfs-site.xml にある HA に関するプロパティ <name>dfs.ha.automatic-failover.enabled</name> <value>true</value> ⇒ 自動フェールオーバー有効 <name>dfs.ha.fencing.methods</name> <value>shell(/bin/true)</value> ⇒ フェンシング方法「shell」()内は実行コマンド ※/bin/true は正常終了する(戻り値0を返す)だけのコマンド 何もしないが内部的にはフェンシングが成功したように見なされる <name>dfs.ha.namenodes.[nameservice ID]</name> <value>nn1,nn2</value> ⇒ 個々のNameNode ID
Agenda NameNode HA 化の必要性 NameNode HA 化前後の比較 NameNode HA 全体構成図 NameNode HA 構成の動き Hadoopクラスタ全体構成図 NameNode HA に関する設定項目 NameNode HA 化前提条件 NameNode HA化手順

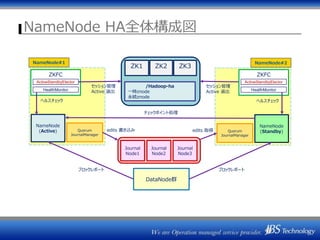

NameNode HA全体構成図 ZK1 ZK2 ZK3 NameNode (Active) Quorum JournalManager Journal Node1 ZKFC DataNode群 NameNode (Standby)Quorum JournalManager ブロックレポートブロックレポート edits 書き込み NameNode#1 NameNode#2 edits 取得 チェックポイント処理 ヘルスチェックヘルスチェック Journal Node2 Journal Node3 セッション管理 Active 選出 セッション管理 Active 選出 /Hadoop-ha 一時znode 永続znode ActiveStandbyElector HealthMonitor ZKFC ActiveStandbyElector HealthMonitor
Agenda NameNode HA 化の必要性 NameNode HA 化前後の比較 NameNode HA 全体構成図 NameNode HA 構成の動き Hadoopクラスタ全体構成図 NameNode HA に関する設定項目 NameNode HA 化前提条件 NameNode HA化手順

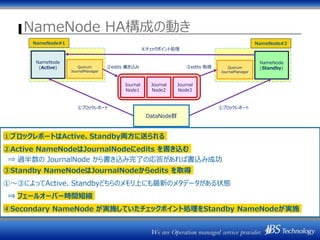

NameNode HA構成の動き NameNode (Active) Quorum JournalManager Journal Node1 DataNode群 NameNode (Standby)Quorum JournalManager ①ブロックレポート①ブロックレポート ②edits 書き込み NameNode#1 NameNode#2 ③edits 取得 ④チェックポイント処理 Journal Node2 Journal Node3 ①ブロックレポートはActive、Standby両方に送られる ②Active NameNodeはJournalNodeにedits を書き込む ⇒ 過半数の JournalNode から書き込み完了の応答があれば書込み成功 ③Standby NameNodeはJournalNodeからedits を取得 ①～③によってActive、Standbyどちらのメモリ上にも最新のメタデータがある状態 ⇒ フェールオーバー時間短縮 ④Secondary NameNode が実施していたチェックポイント処理をStandby NameNodeが実施

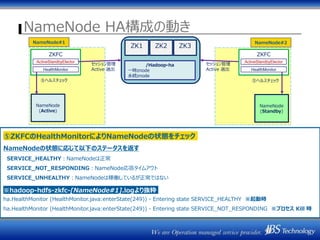

NameNode HA構成の動き 3 1 ZK1 ZK2 ZK3 NameNode (Active) ZKFC NameNode (Standby) NameNode#1 NameNode#2 ⑤ヘルスチェック⑤ヘルスチェック セッション管理 Active 選出 セッション管理 Active 選出 ActiveStandbyElector HealthMonitor ZKFC ActiveStandbyElector HealthMonitor ⑤ZKFCのHealthMonitorによりNameNodeの状態をチェック NameNodeの状態に応じて以下のステータスを返す SERVICE_HEALTHY：NameNodeは正常 SERVICE_NOT_RESPONDING：NameNode応答タイムアウト SERVICE_UNHEALTHY：NameNodeは稼働しているが正常ではない ※hadoop-hdfs-zkfc-[NameNode#1].logより抜粋 ha.HealthMonitor (HealthMonitor.java:enterState(249)) - Entering state SERVICE_HEALTHY ※起動時 ha.HealthMonitor (HealthMonitor.java:enterState(249)) - Entering state SERVICE_NOT_RESPONDING ※プロセス Kill 時 /Hadoop-ha 一時znode 永続znode

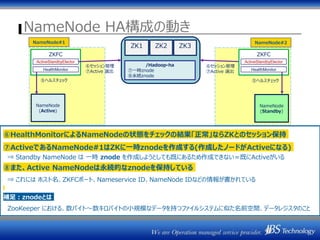

NameNode HA構成の動き ZK1 ZK2 ZK3 NameNode (Active) ZKFC NameNode (Standby) NameNode#1 NameNode#2 ⑤ヘルスチェック⑤ヘルスチェック ⑥セッション管理 ⑦Active 選出 ⑥セッション管理 ⑦Active 選出 ActiveStandbyElector HealthMonitor ZKFC ActiveStandbyElector HealthMonitor ⑥HealthMonitorによるNameNodeの状態をチェックの結果「正常」ならZKとのセッション保持 ⑦ActiveであるNameNode#1はZKに一時znodeを作成する(作成したノードがActiveになる) ⇒ Standby NameNode は 一時 znode を作成しようとしても既にあるため作成できない＝既にActiveがいる ⑧また、Active NameNodeは永続的なznodeを保持している ⇒ これには ホスト名、ZKFCポート、Nameservice ID、NameNode IDなどの情報が書かれている 補足：znodeとは ZooKeeper における、数バイト～数キロバイトの小規模なデータを持つファイルシステムに似た名前空間、データレジスタのこと /Hadoop-ha ⑦一時znode ⑧永続znode

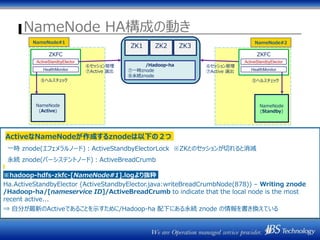

NameNode HA構成の動き ZK1 ZK2 ZK3 NameNode (Active) ZKFC NameNode (Standby) NameNode#1 NameNode#2 ⑤ヘルスチェック⑤ヘルスチェック ⑥セッション管理 ⑦Active 選出 ⑥セッション管理 ⑦Active 選出 ActiveStandbyElector HealthMonitor ZKFC ActiveStandbyElector HealthMonitor /Hadoop-ha ⑦一時znode ⑧永続znode ActiveなNameNodeが作成するznodeは以下の２つ 一時 znode(エフェメラルノード)：ActiveStandbyElectorLock ※ZKとのセッションが切れると消滅 永続 znode(パーシステントノード)：ActiveBreadCrumb ※hadoop-hdfs-zkfc-[NameNode#1].logより抜粋 Ha.ActiveStandbyElector (ActiveStandbyElector.java:writeBreadCrumbNode(878)) – Writing znode /Hadoop-ha/[nameservice ID]/ActiveBreadCrumb to indicate that the local node is the most recent active... ⇒ 自分が最新のActiveであることを示すために/Hadoop-ha 配下にある永続 znode の情報を書き換えている

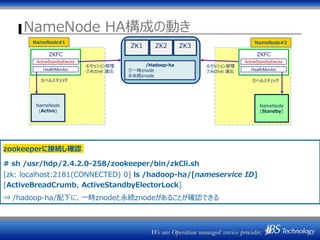

NameNode HA構成の動き ZK1 ZK2 ZK3 NameNode (Active) ZKFC NameNode (Standby) NameNode#1 NameNode#2 ⑤ヘルスチェック⑤ヘルスチェック ⑥セッション管理 ⑦Active 選出 ⑥セッション管理 ⑦Active 選出 ActiveStandbyElector HealthMonitor ZKFC ActiveStandbyElector HealthMonitor /Hadoop-ha ⑦一時znode ⑧永続znode zookeeperに接続し確認 # sh /usr/hdp/2.4.2.0-258/zookeeper/bin/zkCli.sh [zk: localhost:2181(CONNECTED) 0] ls /hadoop-ha/[nameservice ID] [ActiveBreadCrumb, ActiveStandbyElectorLock] ⇒ /hadoop-ha/配下に、一時znodeと永続znodeがあることが確認できる

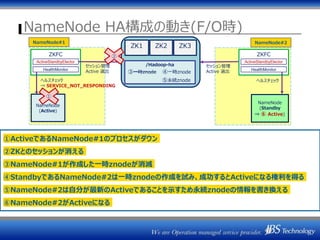

NameNode HA構成の動き(F/O時) ZK1 ZK2 ZK3 NameNode (Active) ZKFC NameNode (Standby ⇒ ⑥ Active) NameNode#1 NameNode#2 ヘルスチェックヘルスチェック ⇒ SERVICE_NOT_RESPONDING セッション管理 Active 選出 セッション管理 Active 選出 ActiveStandbyElector HealthMonitor ZKFC ActiveStandbyElector HealthMonitor /Hadoop-ha ③一時znode ④一時znode ⑤永続znode ①ActiveであるNameNode#1のプロセスがダウン ②ZKとのセッションが消える ③NameNode#1が作成した一時znodeが消滅 ④StandbyであるNameNode#2は一時znodeの作成を試み、成功するとActiveになる権利を得る ⑤NameNode#2は自分が最新のActiveであることを示すため永続znodeの情報を書き換える ⑥NameNode#2がActiveになる ① ②

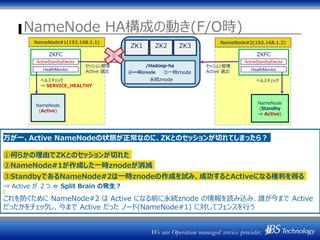

NameNode HA構成の動き(F/O時) ZK1 ZK2 ZK3 NameNode (Active) ZKFC NameNode (Standby ⇒ Active) NameNode#1(192.168.1.1) NameNode#2(192.168.1.2) ヘルスチェックヘルスチェック ⇒ SERVICE_HEALTHY セッション管理 Active 選出 セッション管理 Active 選出 ActiveStandbyElector HealthMonitor ZKFC ActiveStandbyElector HealthMonitor /Hadoop-ha ②一時znode ③一時znode 永続znode ① 万が一、Active NameNodeの状態が正常なのに、ZKとのセッションが切れてしまったら？ ①何らかの理由でZKとのセッションが切れた ②NameNode#1が作成した一時znodeが消滅 ③StandbyであるNameNode#2は一時znodeの作成を試み、成功するとActiveになる権利を得る ⇒ Active が ２つ ＝ Split Brain の発生？ これを防ぐために NameNode#2 は Active になる前に永続znode の情報を読み込み、誰が今まで Active だったかをチェックし、今まで Active だった ノード(NameNode#1) に対してフェンスを行う

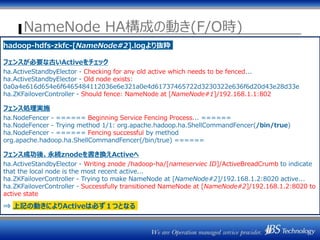

NameNode HA構成の動き(F/O時) 一時znode 一時znode 永続znode ← 情報書換 ZK1 ZK2 ZK3 NameNode (Active) ZKFC NameNode (Active) ZKFC Master-201 Master-202 ⑤ヘルスチェック 状態切り替え ⑤ヘルスチェック ⇒ SERVICE_HEALTHY ⑥セッション管理 ⑦Active NN 選出 ⑥セッション管理 ⑦Active NN 選出hadoop-hdfs-zkfc-[NameNode#2].logより抜粋 フェンスが必要な古いActiveをチェック ha.ActiveStandbyElector - Checking for any old active which needs to be fenced... ha.ActiveStandbyElector - Old node exists: 0a0a4e616d654e6f6465484112036e6e321a0e4d61737465722d3230322e636f6d20d43e28d33e ha.ZKFailoverController - Should fence: NameNode at [NameNode#1]/192.168.1.1:802 フェンス処理実施 ha.NodeFencer - ====== Beginning Service Fencing Process... ====== ha.NodeFencer - Trying method 1/1: org.apache.hadoop.ha.ShellCommandFencer(/bin/true) ha.NodeFencer - ====== Fencing successful by method org.apache.hadoop.ha.ShellCommandFencer(/bin/true) ====== フェンス成功後、永続znodeを書き換えActiveへ ha.ActiveStandbyElector - Writing znode /hadoop-ha/[nameserviec ID]/ActiveBreadCrumb to indicate that the local node is the most recent active... ha.ZKFailoverController - Trying to make NameNode at [NameNode#2]/192.168.1.2:8020 active... ha.ZKFailoverController - Successfully transitioned NameNode at [NameNode#2]/192.168.1.2:8020 to active state ⇒ 上記の動きによりActiveは必ず１つとなる

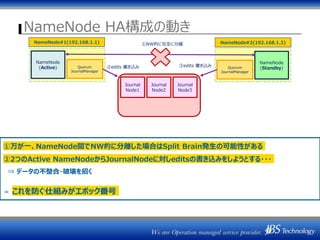

NameNode HA構成の動き NameNode (Active) Quorum JournalManager Journal Node1 NameNode (Standby)Quorum JournalManager ②edits 書き込み ②edits 書き込み Journal Node2 Journal Node3 ①万が一、NameNode間でNW的に分離した場合はSplit Brain発生の可能性がある ②2つのActive NameNodeからJournalNodeに対しeditsの書き込みをしようとする・・・ ⇒ データの不整合・破壊を招く ＝ これを防ぐ仕組みがエポック番号 ①NW的に完全に分離NameNode#1(192.168.1.1) NameNode#2(192.168.1.2)

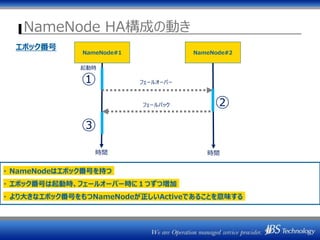

NameNode HA構成の動き NameNode#2NameNode#1 ・ NameNodeはエポック番号を持つ ・ エポック番号は起動時、フェールオーバー時に１つずつ増加 ・ より大きなエポック番号をもつNameNodeが正しいActiveであることを意味する 起動時 時間 時間 エポック番号 ① ② ③ フェールオーバー フェールバック

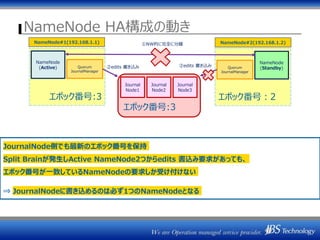

NameNode HA構成の動き エポック番号:3 エポック番号:3 NameNode (Active) Quorum JournalManager Journal Node1 エポック番号：2 NameNode (Standby)Quorum JournalManager ②edits 書き込み ②edits 書き込み Journal Node2 Journal Node3 ①NW的に完全に分離NameNode#1(192.168.1.1) NameNode#2(192.168.1.2) JournalNode側でも最新のエポック番号を保持 Split Brainが発生しActive NameNode2つからedits 書込み要求があっても、 エポック番号が一致しているNameNodeの要求しか受け付けない ⇒ JournalNodeに書き込めるのは必ず1つのNameNodeとなる

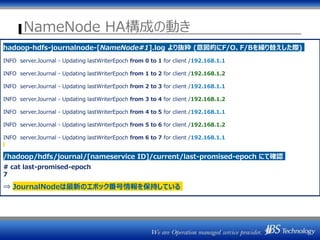

NameNode HA構成の動き Master-202 NameNode (Active) Quorum JournalManager Journal Node1 NameNode (Active)Quorum JournalManager ②edits 書き込み Master-201 ①NW的に完全に分離 Journal Node2 Journal Node3 ②edits 書き込み edits 最新エポック番号③ エポック番号②エポック番号③ hadoop-hdfs-journalnode-[NameNode#1].log より抜粋 (意図的にF/O、F/Bを繰り替えした際) INFO server.Journal - Updating lastWriterEpoch from 0 to 1 for client /192.168.1.1 INFO server.Journal - Updating lastWriterEpoch from 1 to 2 for client /192.168.1.2 INFO server.Journal - Updating lastWriterEpoch from 2 to 3 for client /192.168.1.1 INFO server.Journal - Updating lastWriterEpoch from 3 to 4 for client /192.168.1.2 INFO server.Journal - Updating lastWriterEpoch from 4 to 5 for client /192.168.1.1 INFO server.Journal - Updating lastWriterEpoch from 5 to 6 for client /192.168.1.2 INFO server.Journal - Updating lastWriterEpoch from 6 to 7 for client /192.168.1.1 /hadoop/hdfs/journal/[nameservice ID]/current/last-promised-epoch にて確認 # cat last-promised-epoch 7 ⇒ JournalNodeは最新のエポック番号情報を保持している
