1.CloudStackのストレージ概要 2.OpenStack Swiftとの連携

1. オープンソースのクラウド基盤
CloudStack技術解説
～ストレージ編～
@OSC2013 Tokyo/Spring
シトリックス・システムズ・ジャパン株式会社
システムズエンジニア 島崎 聡史(@smzksts)

2. シトリックスについて
• クラウド & 仮想化 & ネットワーク製品ベンダー
ᵒ CloudPlatform powered by Apache CloudStack
ᵒ XenServer, XenDesktop, XenApp
ᵒ NetScaler
• OSS関連
ᵒ Apache Software Foundation プラチナスポンサー
ᵒ Linux Foundation ゴールドメンバー

3. CloudStackの本を出しました！
• CloudStack徹底入門
• 翔泳社 刊
• 日本CloudStackユーザー会 著

4. Agenda
1. CloudStackのストレージ概要
2. CloudStack と OpenStack Swift の連携

5. CloudStackのストレージ概要

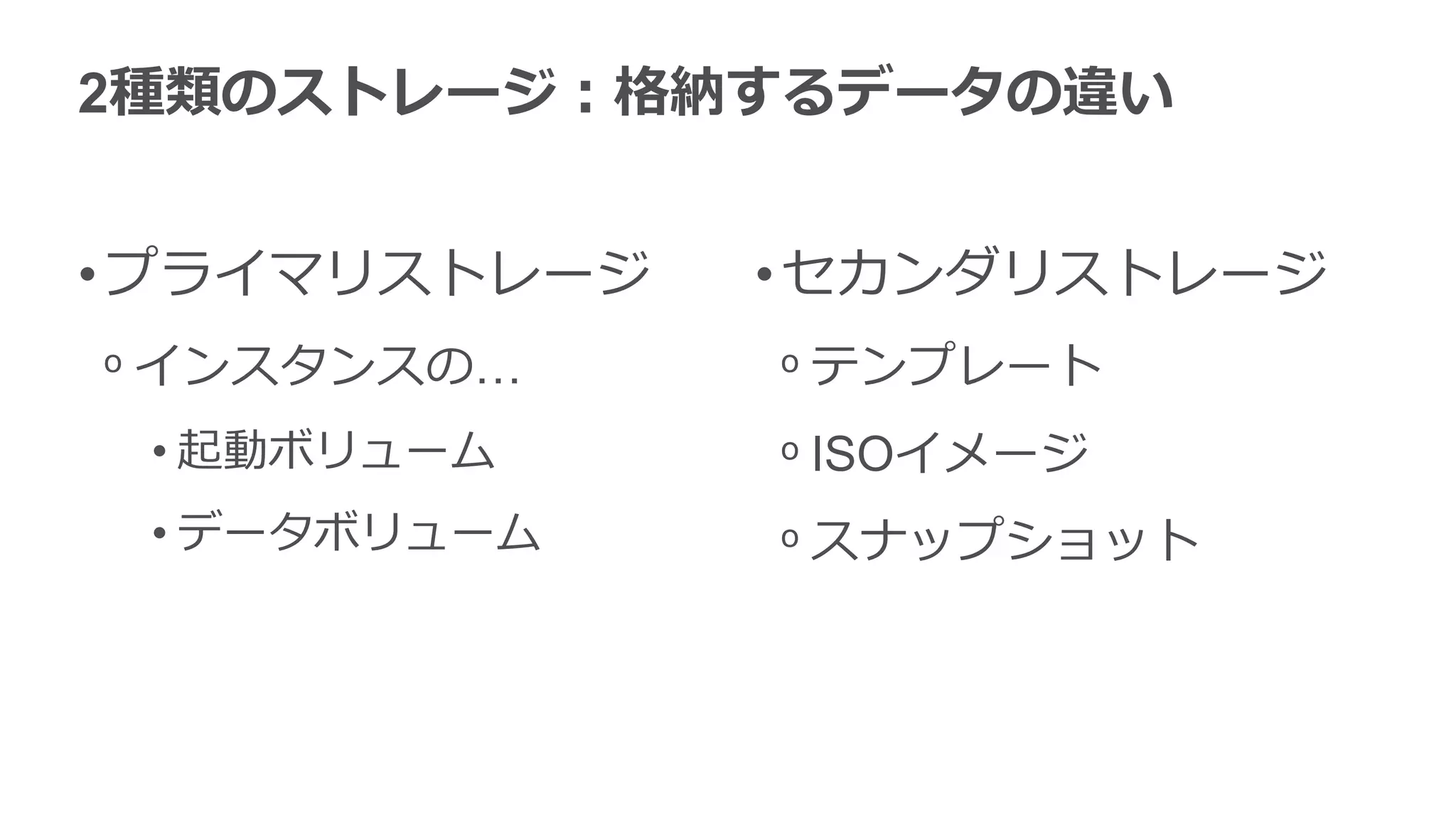

6. 2種類のストレージ：格納するデータの違い
• プライマリストレージ • セカンダリストレージ
ᵒ インスタンスの… ᵒ テンプレート
• 起動ボリューム ᵒ ISOイメージ
• データボリューム ᵒ スナップショット

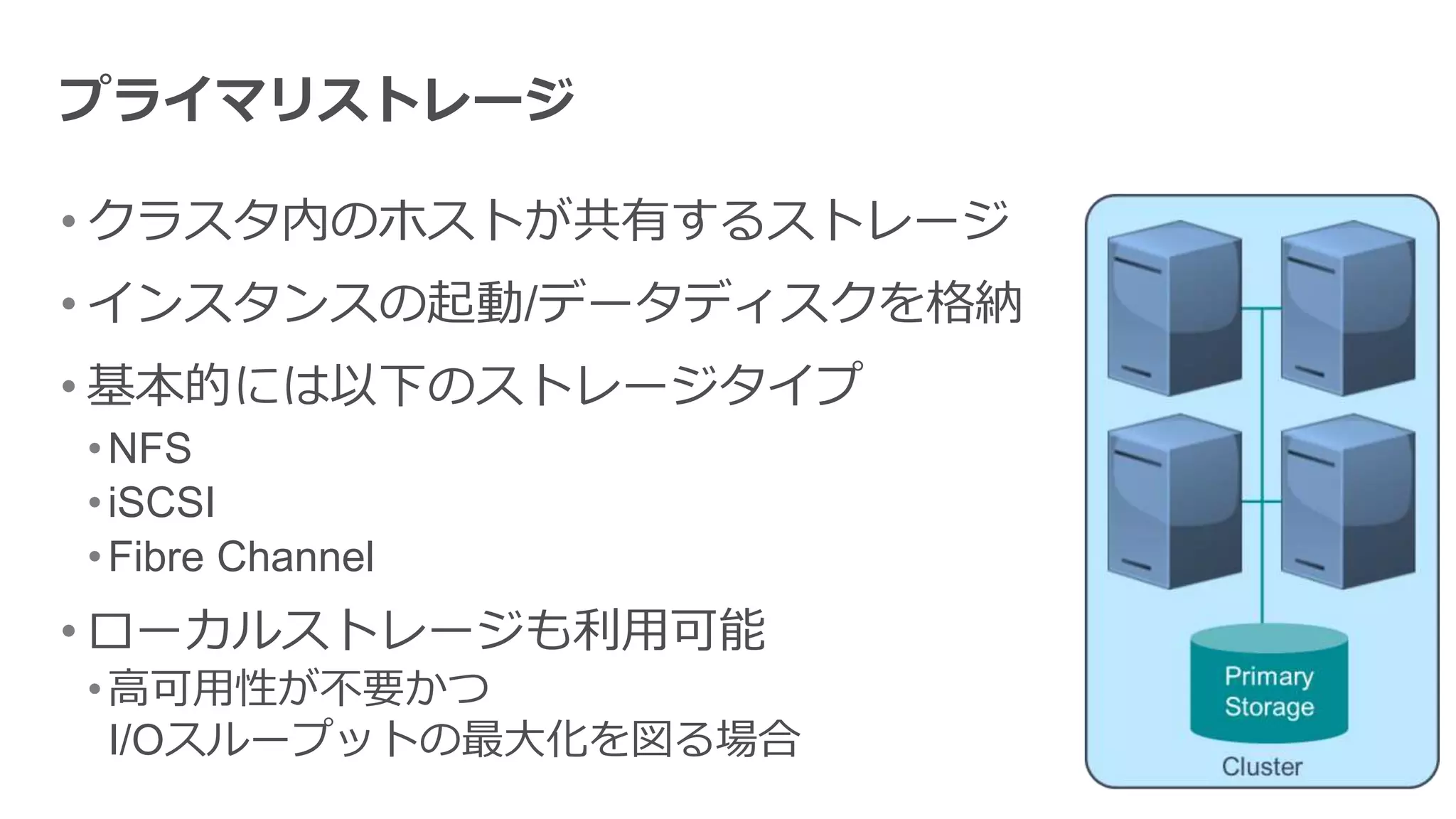

7. プライマリストレージ
• クラスタ内のホストが共有するストレージ
• インスタンスの起動/データディスクを格納
• 基本的には以下のストレージタイプ
• NFS
• iSCSI
• Fibre Channel
• ローカルストレージも利用可能
• 高可用性が不要かつ
I/Oスループットの最大化を図る場合

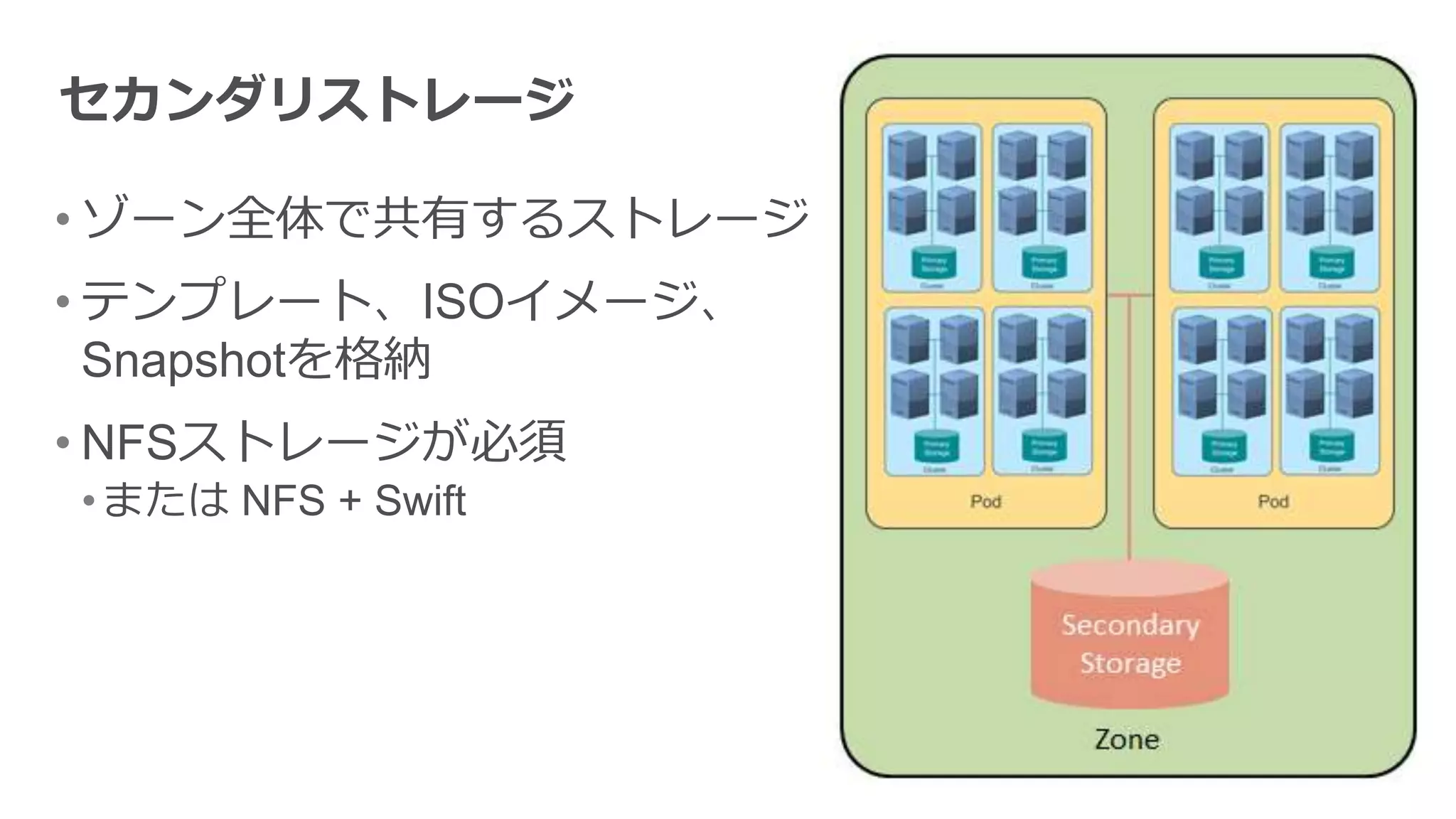

8. セカンダリストレージ
• ゾーン全体で共有するストレージ
• テンプレート、ISOイメージ、
Snapshotを格納
• NFSストレージが必須
• または NFS + Swift

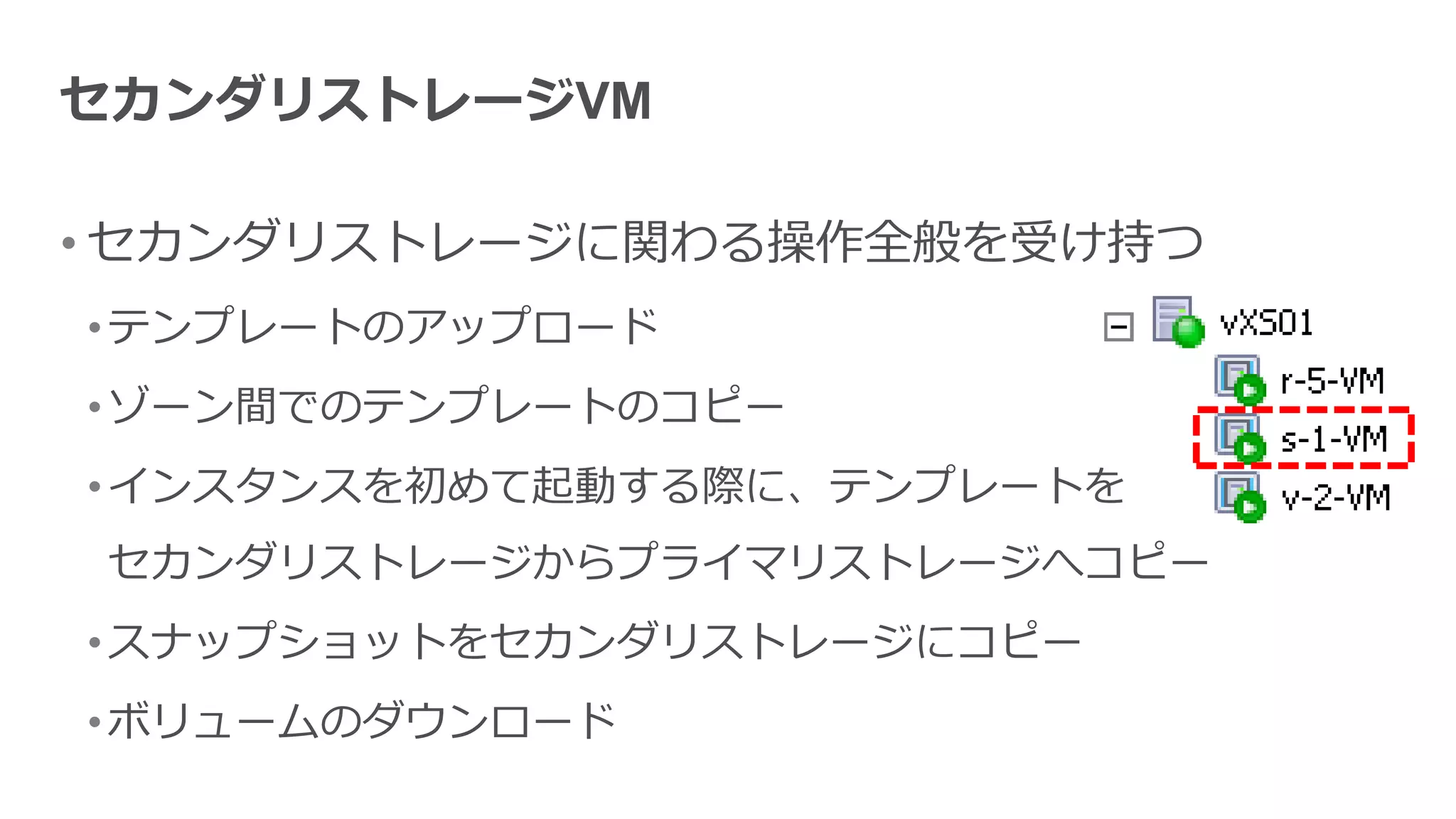

9. セカンダリストレージVM
• セカンダリストレージに関わる操作全般を受け持つ
• テンプレートのアップロード
• ゾーン間でのテンプレートのコピー
• インスタンスを初めて起動する際に、テンプレートを
セカンダリストレージからプライマリストレージへコピー
• スナップショットをセカンダリストレージにコピー
• ボリュームのダウンロード

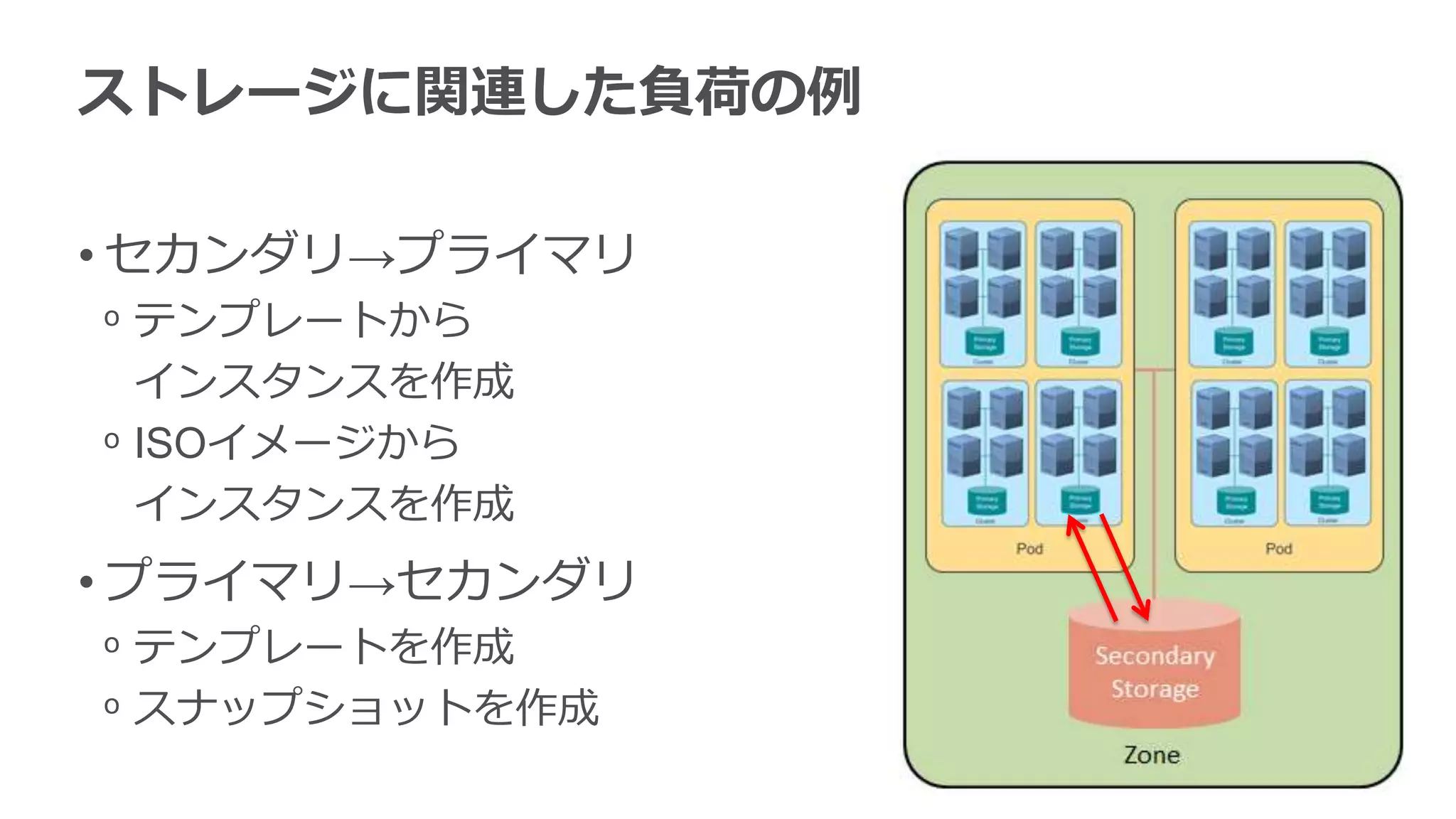

10. ストレージに関連した負荷の例
• セカンダリ→プライマリ
ᵒ テンプレートから
インスタンスを作成
ᵒ ISOイメージから
インスタンスを作成
• プライマリ→セカンダリ
ᵒ テンプレートを作成
ᵒ スナップショットを作成

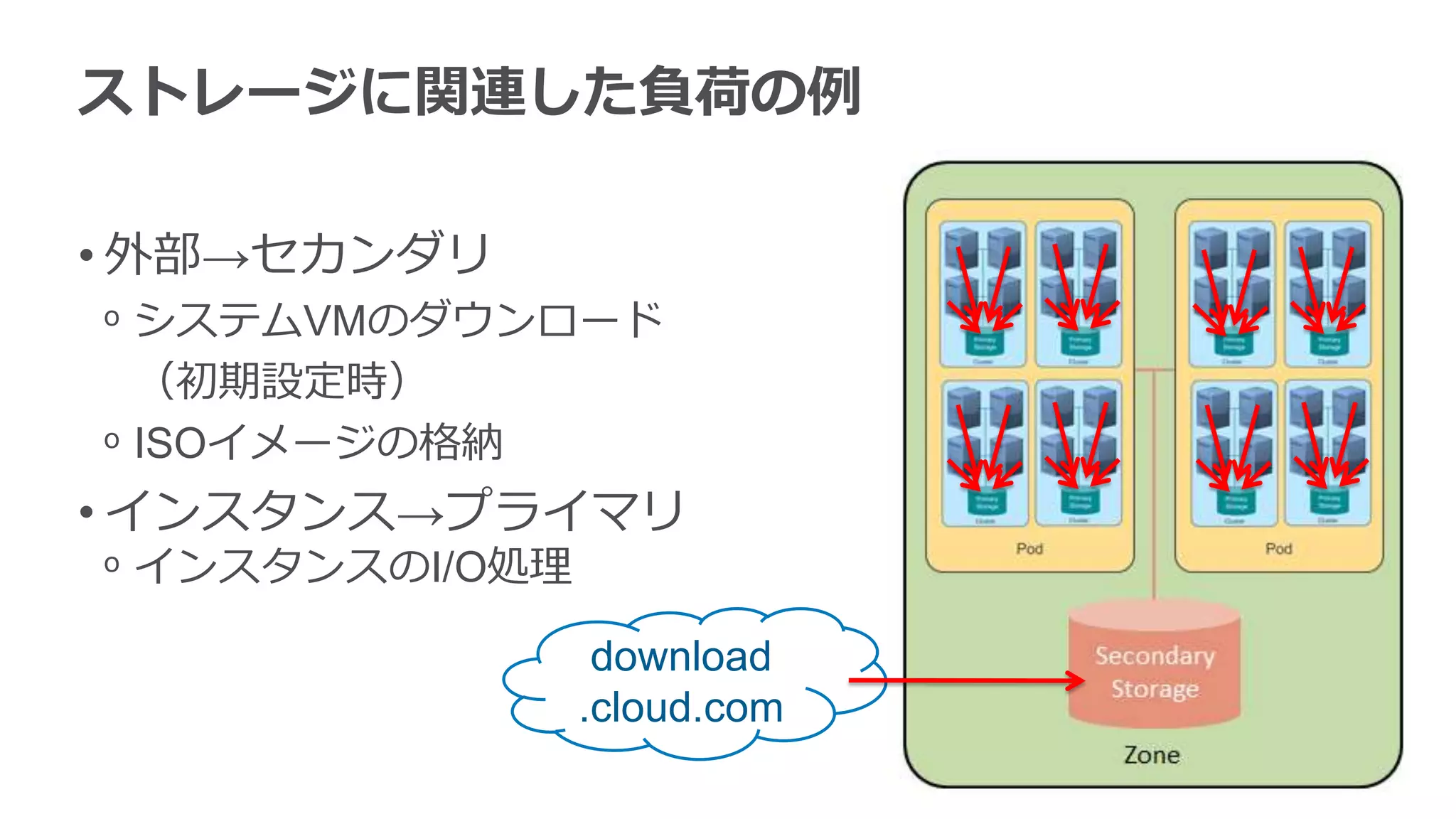

11. ストレージに関連した負荷の例
• 外部→セカンダリ
ᵒ システムVMのダウンロード
（初期設定時）
ᵒ ISOイメージの格納
• インスタンス→プライマリ
ᵒ インスタンスのI/O処理
download
.cloud.com

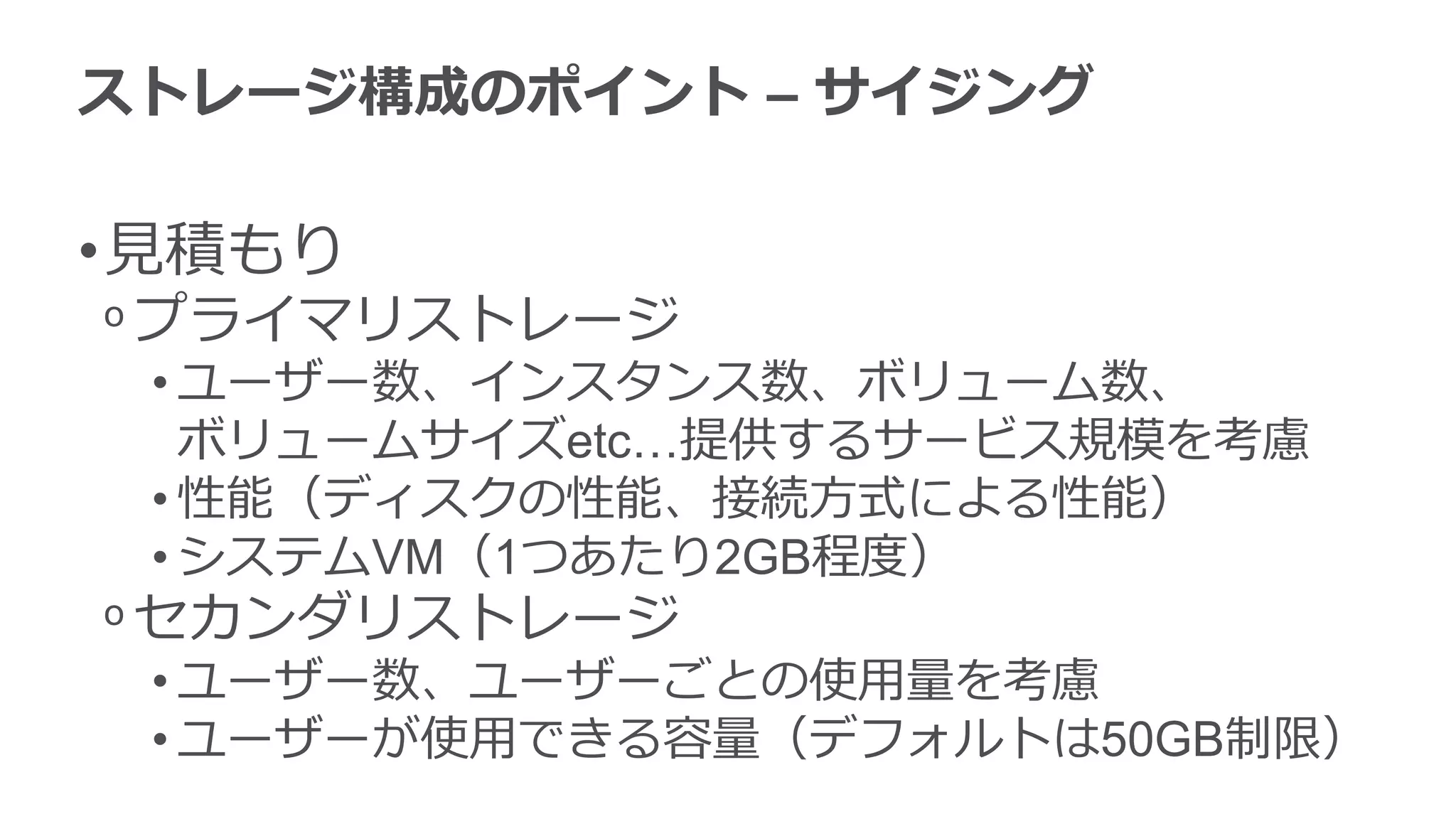

12. ストレージ構成のポイント – サイジング
•見積もり
ᵒ プライマリストレージ
• ユーザー数、インスタンス数、ボリューム数、
ボリュームサイズetc…提供するサービス規模を考慮
• 性能（ディスクの性能、接続方式による性能）
• システムVM（1つあたり2GB程度）
ᵒ セカンダリストレージ
• ユーザー数、ユーザーごとの使用量を考慮
• ユーザーが使用できる容量（デフォルトは50GB制限）

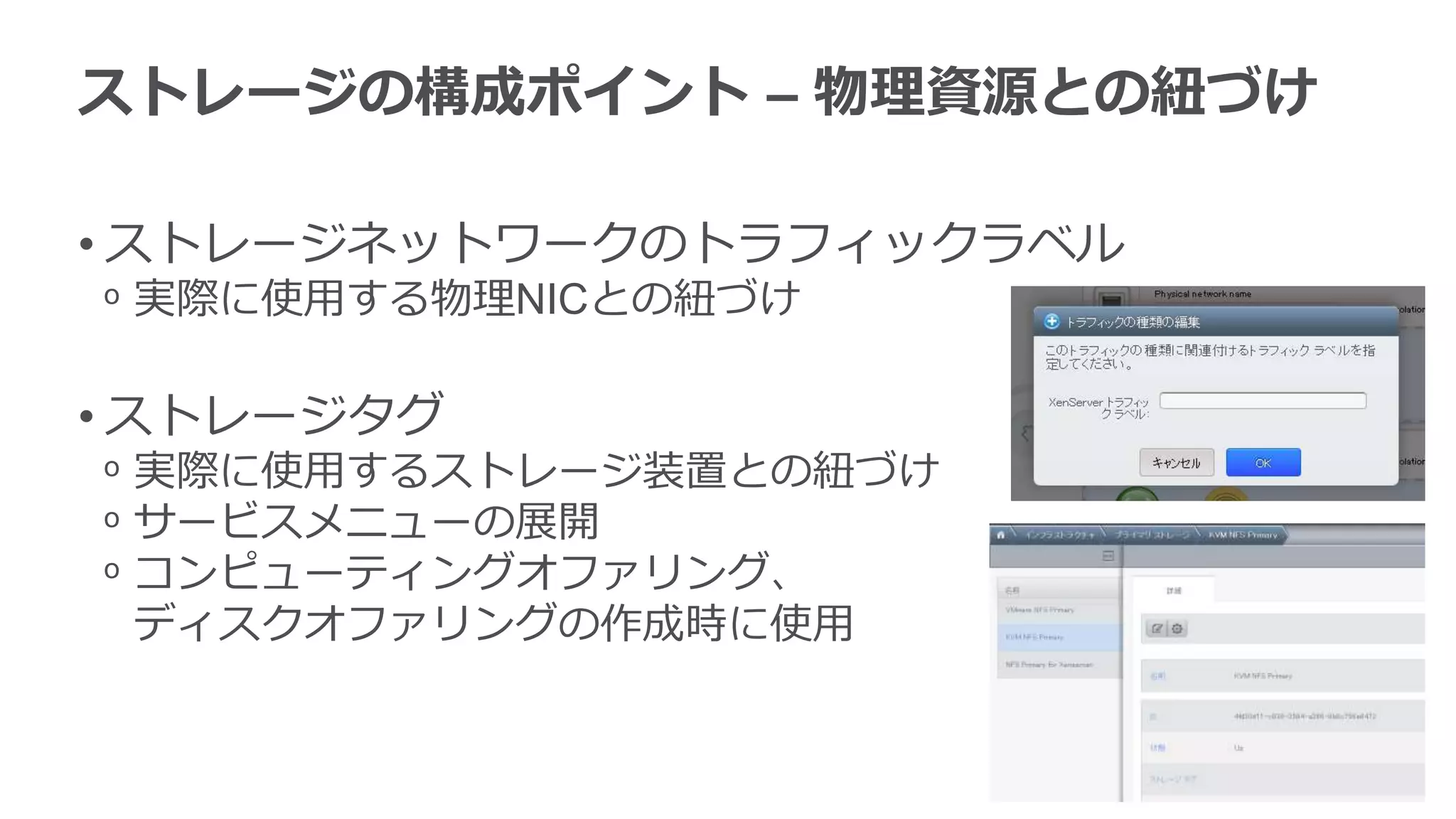

13. ストレージの構成ポイント – 物理資源との紐づけ
• ストレージネットワークのトラフィックラベル
ᵒ 実際に使用する物理NICとの紐づけ
• ストレージタグ
ᵒ 実際に使用するストレージ装置との紐づけ
ᵒ サービスメニューの展開
ᵒ コンピューティングオファリング、
ディスクオファリングの作成時に使用

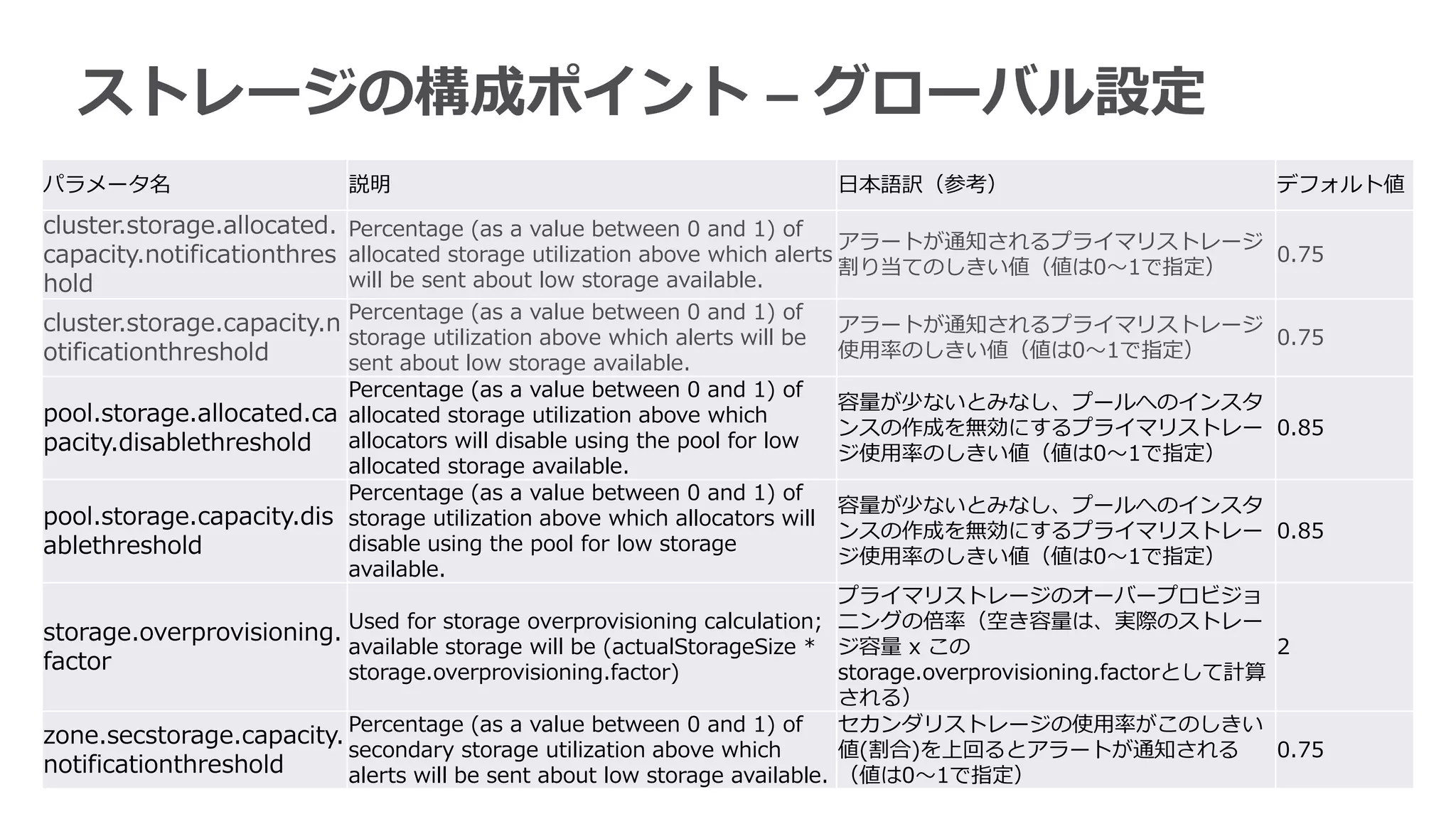

14. ストレージの構成ポイント – グローバル設定
パラメータ名 説明 日本語訳（参考） デフォルト値
cluster.storage.allocated. Percentage (as a value between 0 and 1) of
アラートが通知されるプライマリストレージ
capacity.notificationthres allocated storage utilization above which alerts 割り当てのしきい値（値は0～1で指定） 0.75
hold will be sent about low storage available.
cluster.storage.capacity.n Percentage (as a value between 0 and 1) of アラートが通知されるプライマリストレージ
storage utilization above which alerts will be 0.75
otificationthreshold sent about low storage available.
使用率のしきい値（値は0～1で指定）
Percentage (as a value between 0 and 1) of
容量が少ないとみなし、プールへのインスタ
pool.storage.allocated.ca allocated storage utilization above which
ンスの作成を無効にするプライマリストレー 0.85
pacity.disablethreshold allocators will disable using the pool for low
ジ使用率のしきい値（値は0～1で指定）
allocated storage available.
Percentage (as a value between 0 and 1) of
容量が少ないとみなし、プールへのインスタ
pool.storage.capacity.dis storage utilization above which allocators will
ンスの作成を無効にするプライマリストレー 0.85
ablethreshold disable using the pool for low storage
ジ使用率のしきい値（値は0～1で指定）
available.
プライマリストレージのオーバープロビジョ
storage.overprovisioning. Used for storage overprovisioning calculation; ニングの倍率（空き容量は、実際のストレー
available storage will be (actualStorageSize * ジ容量 x この 2
factor storage.overprovisioning.factor) storage.overprovisioning.factorとして計算
される）
zone.secstorage.capacity. Percentage (as a value between 0 and 1) of セカンダリストレージの使用率がこのしきい
secondary storage utilization above which 値(割合)を上回るとアラートが通知される 0.75
notificationthreshold alerts will be sent about low storage available. （値は0～1で指定）

15. CloudStack と
OpenStack Swift の連携

16. OpenStack Swiftとは？
• OpenStackプロジェクトの１つ
ᵒ RackSpaceのCloudFilesをオープンソース化
• 分散オブジェクトストレージ
ᵒ オブジェクト（≒ファイル）
ᵒ スケーラブル
ᵒ 冗長性に優れる

17. CloudStackと何の関係が？
• Cloud-Wide セカンダリストレージとして使える
SSVM Auth Object
Server Server
Proxy Container
クライアント
Server Server
Zone
CloudStack Account
管理 クライアント Server
サーバー Zone
クライアント
Zone

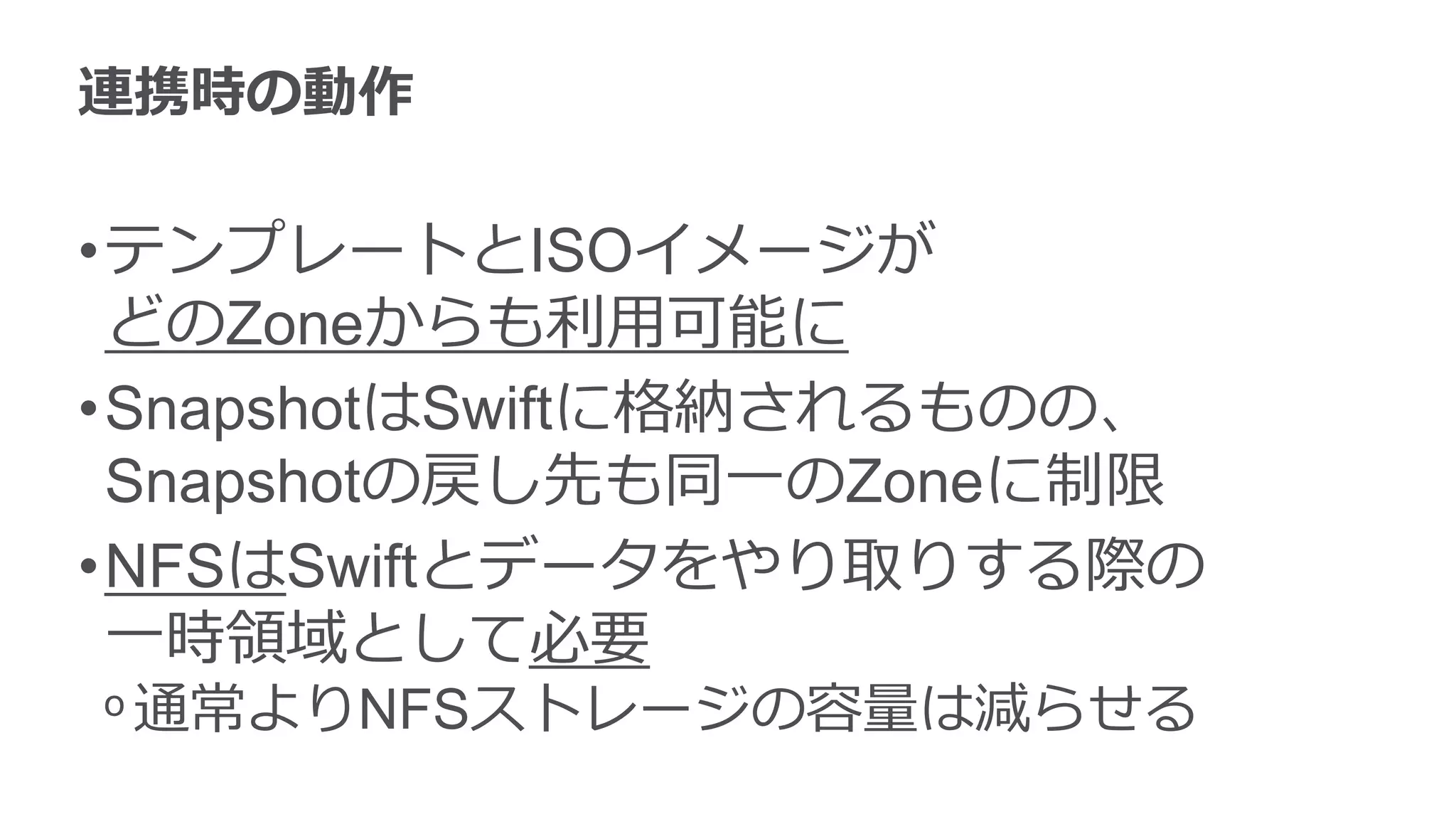

18. 連携時の動作
•テンプレートとISOイメージが
どのZoneからも利用可能に
•SnapshotはSwiftに格納されるものの、
Snapshotの戻し先も同一のZoneに制限
•NFSはSwiftとデータをやり取りする際の
一時領域として必要
ᵒ 通常よりNFSストレージの容量は減らせる

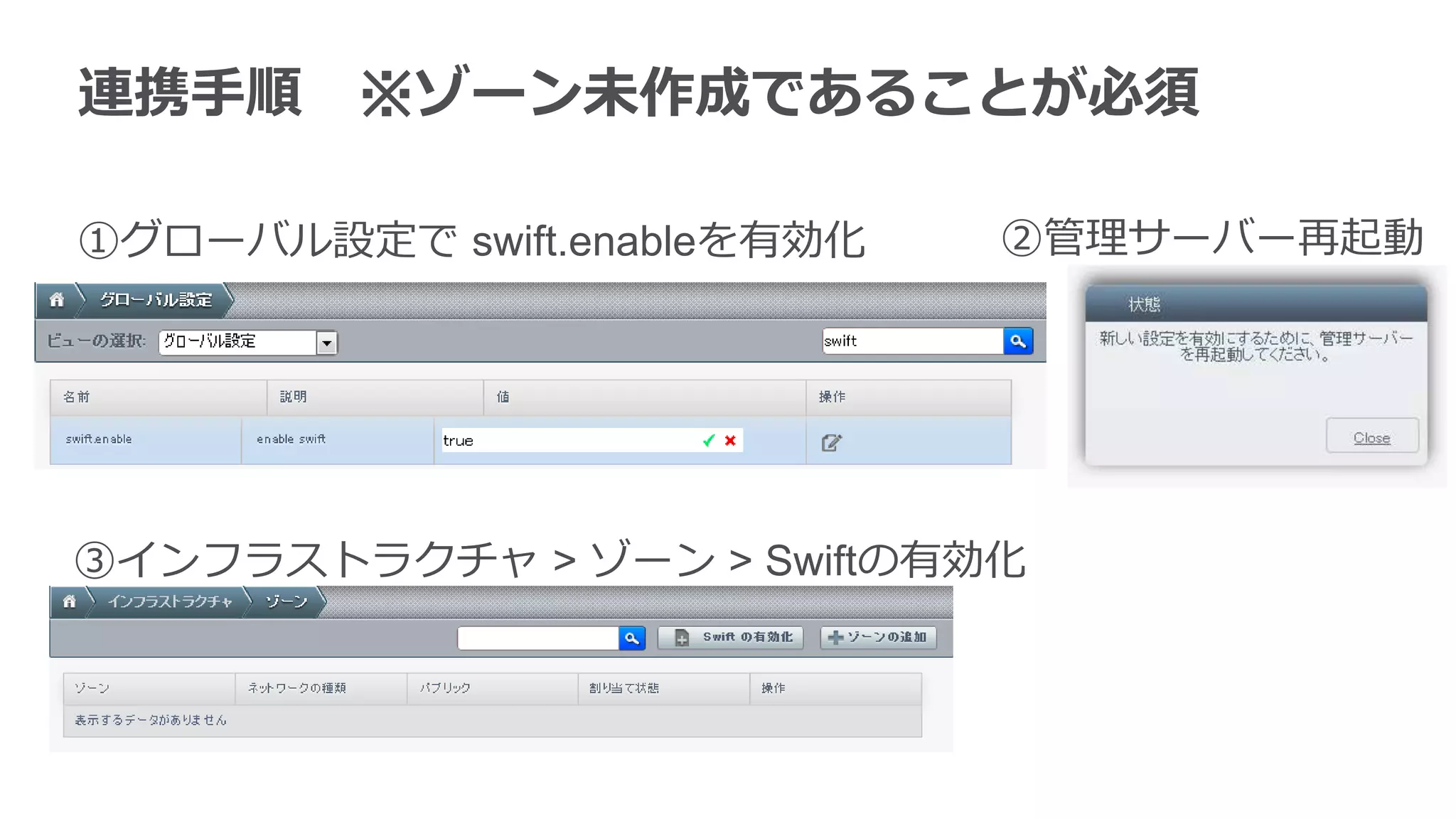

19. 連携手順 ※ゾーン未作成であることが必須
①グローバル設定で swift.enableを有効化 ②管理サーバー再起動
③インフラストラクチャ > ゾーン > Swiftの有効化

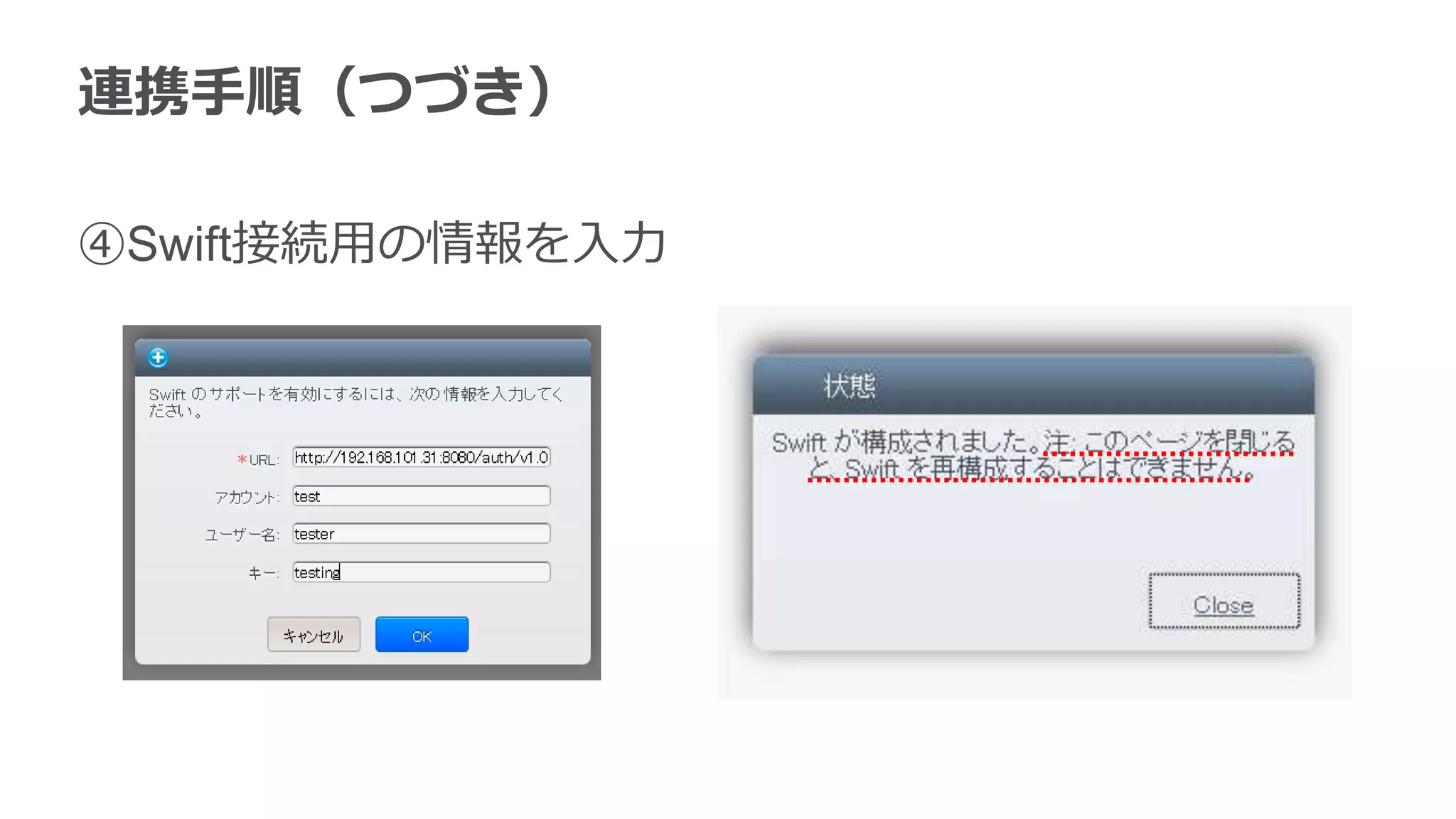

20. 連携手順（つづき）
④Swift接続用の情報を入力

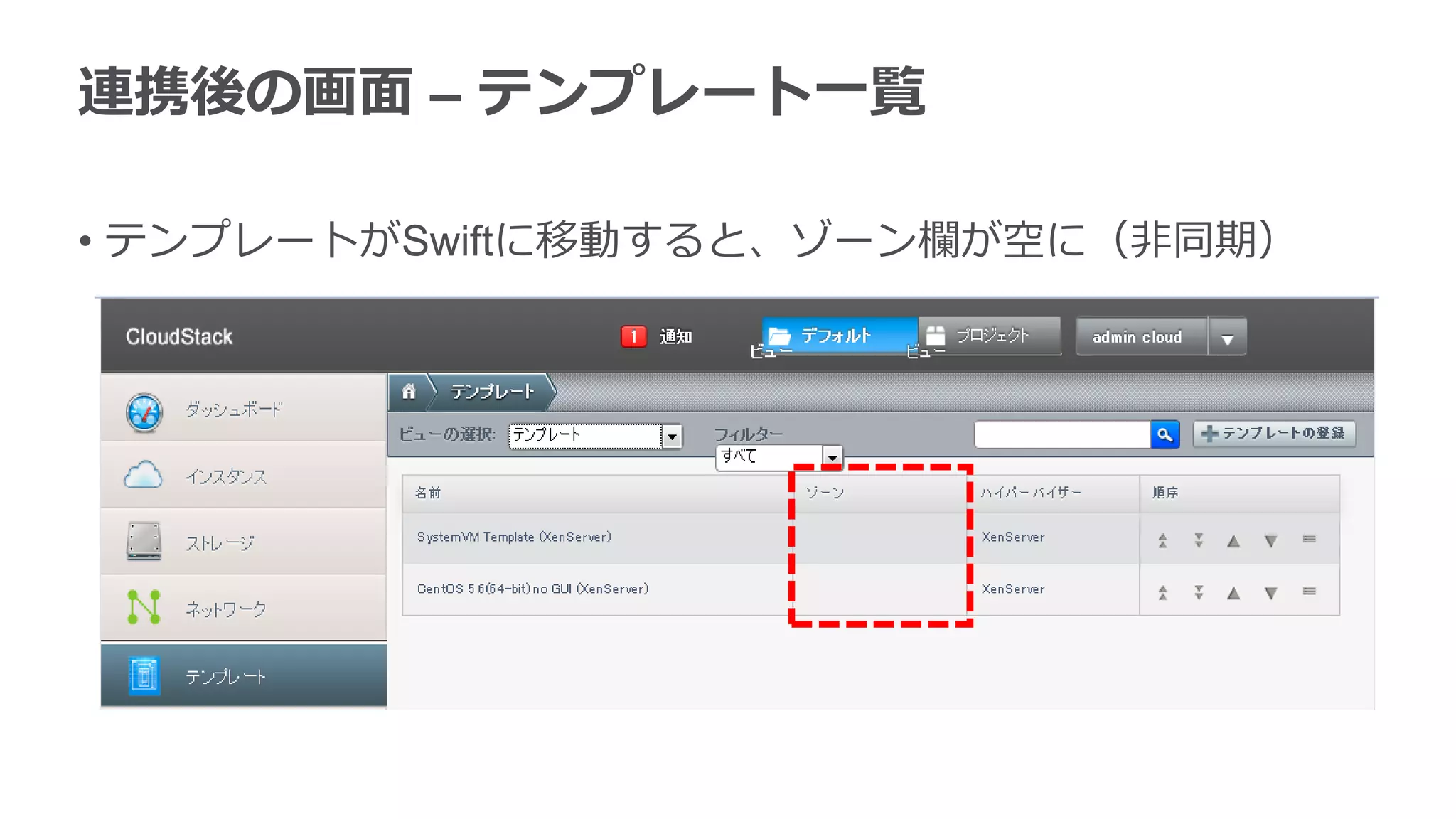

21. 連携後の画面 – テンプレート一覧
• テンプレートがSwiftに移動すると、ゾーン欄が空に（非同期）

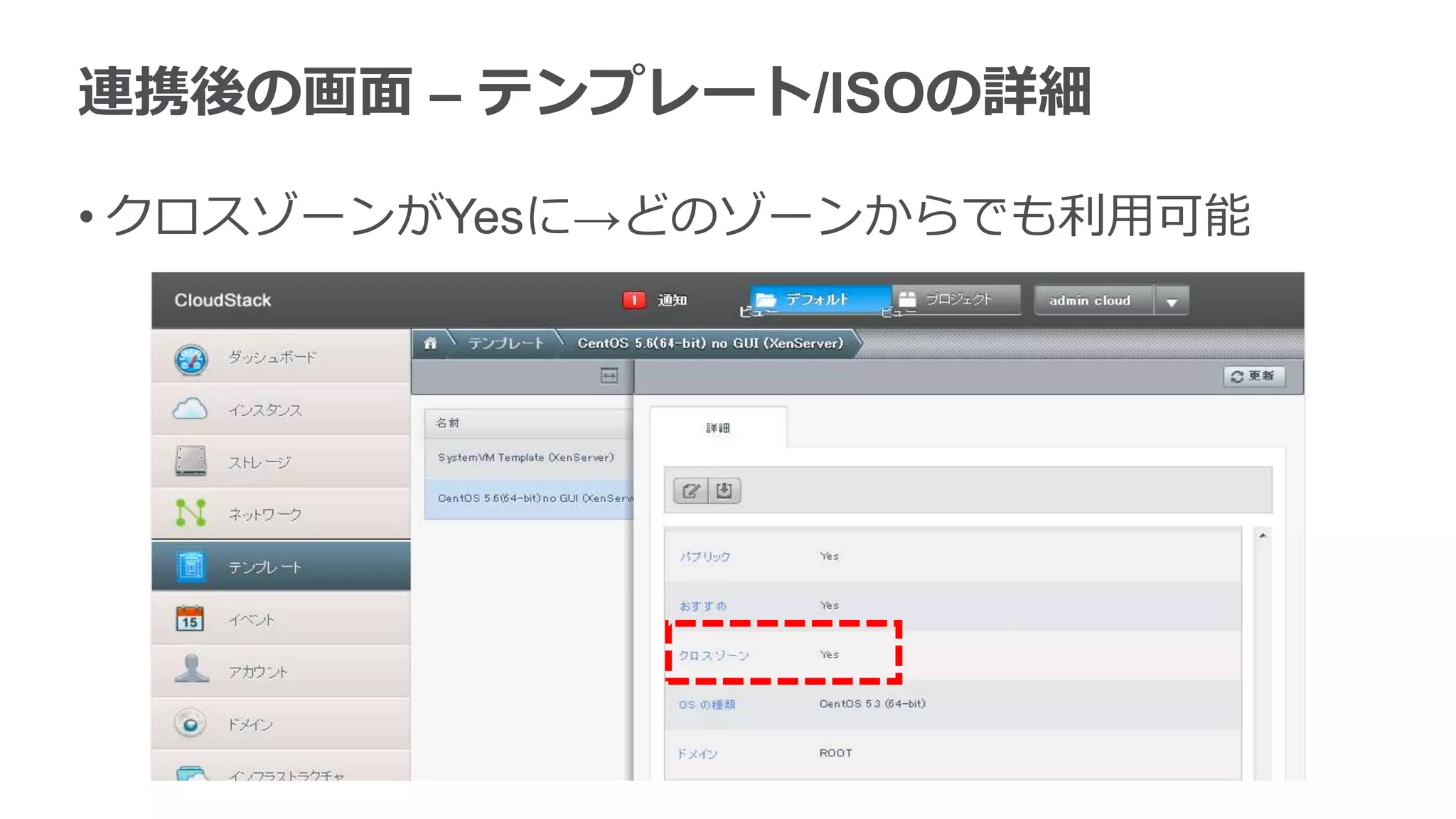

22. 連携後の画面 – テンプレート/ISOの詳細
• クロスゾーンがYesに→どのゾーンからでも利用可能

23. まとめ
•OpenStack SwiftはCloudstackの
Cloud-Wideセカンダリストレージに利用可
•他にもCaringoの”CAStor”や
Cloudian、Ceph、
BashoのRiak CSなど
サードパーティのストレージと連携
•詳しくはCloudStack徹底入門で！

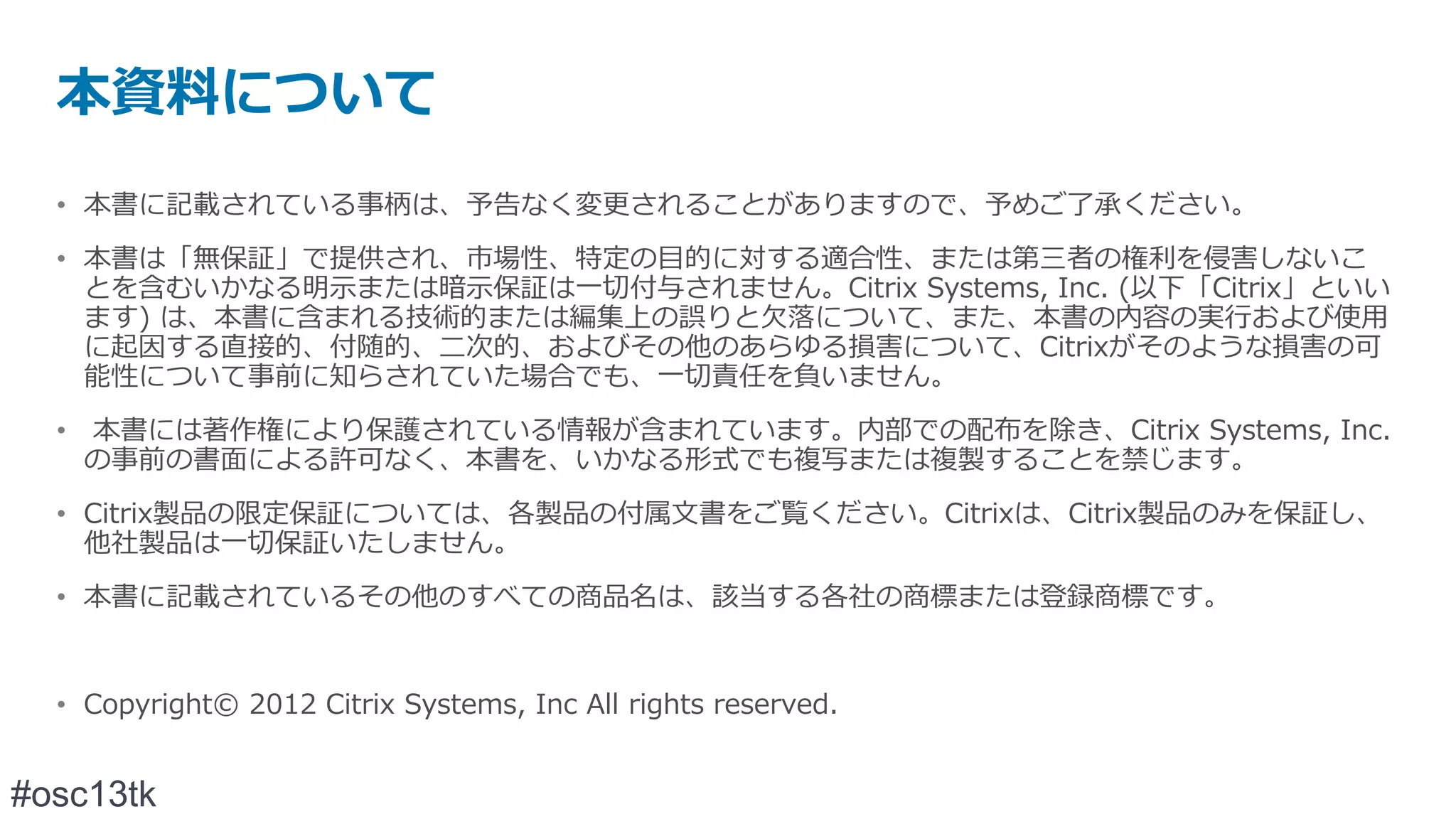

24. 本資料について
