Onieで遊んでみようとした話
- 1. ONIEで遊んでみようとした話 Dec 6, 2016 MasaruOKI @masaru0714

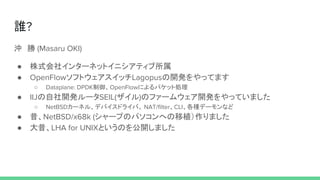

- 2. 誰? 沖 勝 (Masaru OKI) ●株式会社インターネットイニシアティブ所属 ● OpenFlowソフトウェアスイッチLagopusの開発をやってます ○ Dataplane: DPDK制御、OpenFlowによるパケット処理 ● IIJの自社開発ルータSEIL(ザイル)のファームウェア開発をやっていました ○ NetBSDカーネル、デバイスドライバ、 NAT/filter、CLI、各種デーモンなど ● 昔、NetBSD/x68k (シャープのパソコンへの移植）作りました ● 大昔、LHA for UNIXというのを公開しました

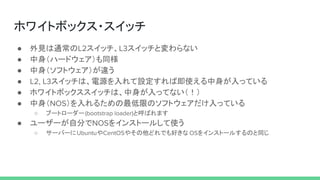

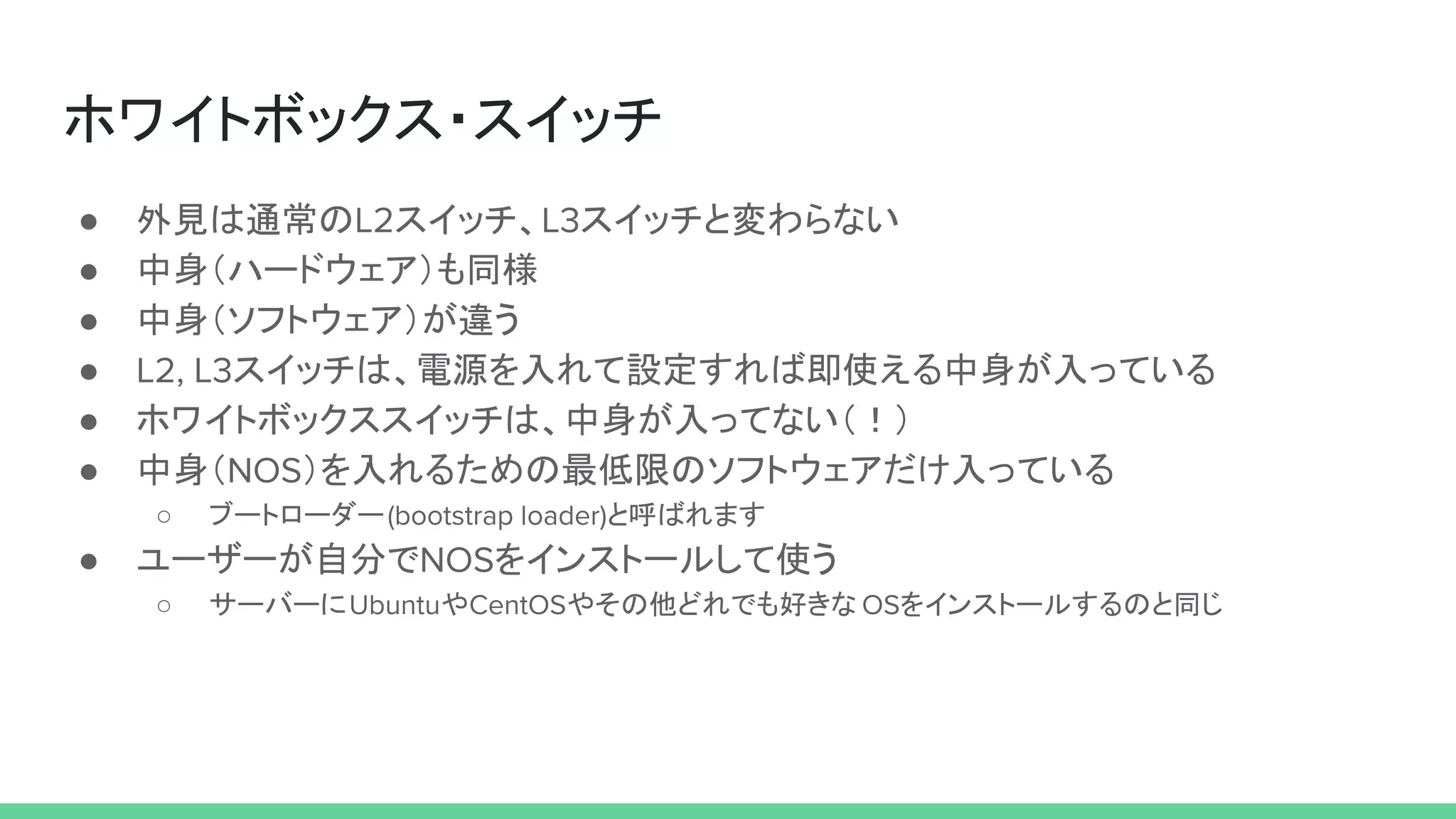

- 3. ホワイトボックス・スイッチ ● 外見は通常のL2スイッチ、L3スイッチと変わらない ● 中身（ハードウェア）も同様 ●中身（ソフトウェア）が違う ● L2, L3スイッチは、電源を入れて設定すれば即使える中身が入っている ● ホワイトボックススイッチは、中身が入ってない（！） ● 中身（NOS）を入れるための最低限のソフトウェアだけ入っている ○ ブートローダー(bootstrap loader)と呼ばれます ● ユーザーが自分でNOSをインストールして使う ○ サーバーにUbuntuやCentOSやその他どれでも好きな OSをインストールするのと同じ

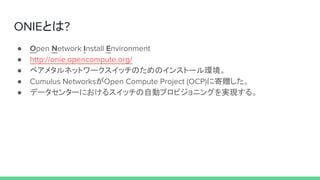

- 4. ONIEとは? ● Open NetworkInstall Environment ● http://onie.opencompute.org/ ● ベアメタルネットワークスイッチのためのインストール環境。 ● Cumulus NetworksがOpen Compute Project (OCP)に寄贈した。 ● データセンターにおけるスイッチの自動プロビジョニングを実現する。

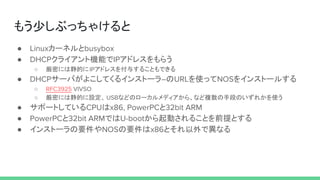

- 5. もう少しぶっちゃけると ● Linuxカーネルとbusybox ● DHCPクライアント機能でIPアドレスをもらう ○厳密には静的にIPアドレスを付与することもできる ● DHCPサーバがよこしてくるインストーラ―のURLを使ってNOSをインストールする ○ RFC3925 VIVSO ○ 厳密には静的に設定、 USBなどのローカルメディアから、など複数の手段のいずれかを使う ● サポートしているCPUはx86, PowerPCと32bit ARM ● PowerPCと32bit ARMではU-bootから起動されることを前提とする ● インストーラの要件やNOSの要件はx86とそれ以外で異なる

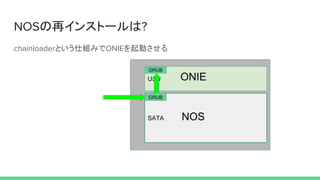

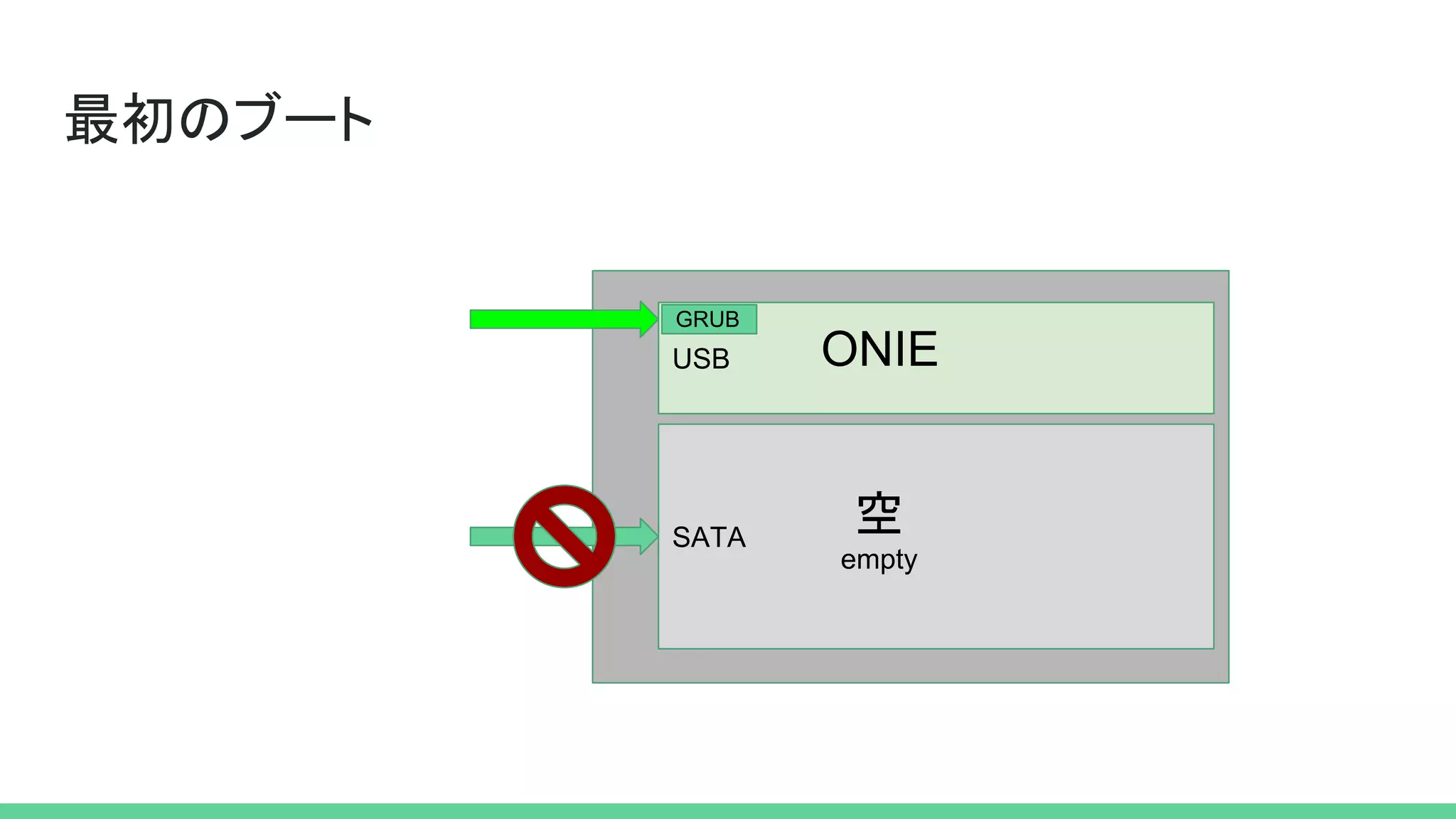

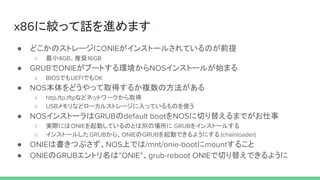

- 6. x86に絞って話を進めます ● どこかのストレージにONIEがインストールされているのが前提 ○ 最小4GB、推奨16GB ●GRUBでONIEがブートする環境からNOSインストールが始まる ○ BIOSでもUEFIでもOK ● NOS本体をどうやって取得するか複数の方法がある ○ http,ftp,tftpなどネットワークから取得 ○ USBメモリなどローカルストレージに入っているものを使う ● NOSインストーラはGRUBのdefault bootをNOSに切り替えるまでがお仕事 ○ 実際にはONIEを起動しているのとは別の場所に GRUBをインストールする ○ インストールしたGRUBから、ONIEのGRUBを起動できるようにする (chainloader) ● ONIEは書きつぶさず、NOS上では/mnt/onie-bootにmountすること ● ONIEのGRUBエントリ名は”ONIE”、grub-reboot ONIEで切り替えできるように
- 7.
- 8.

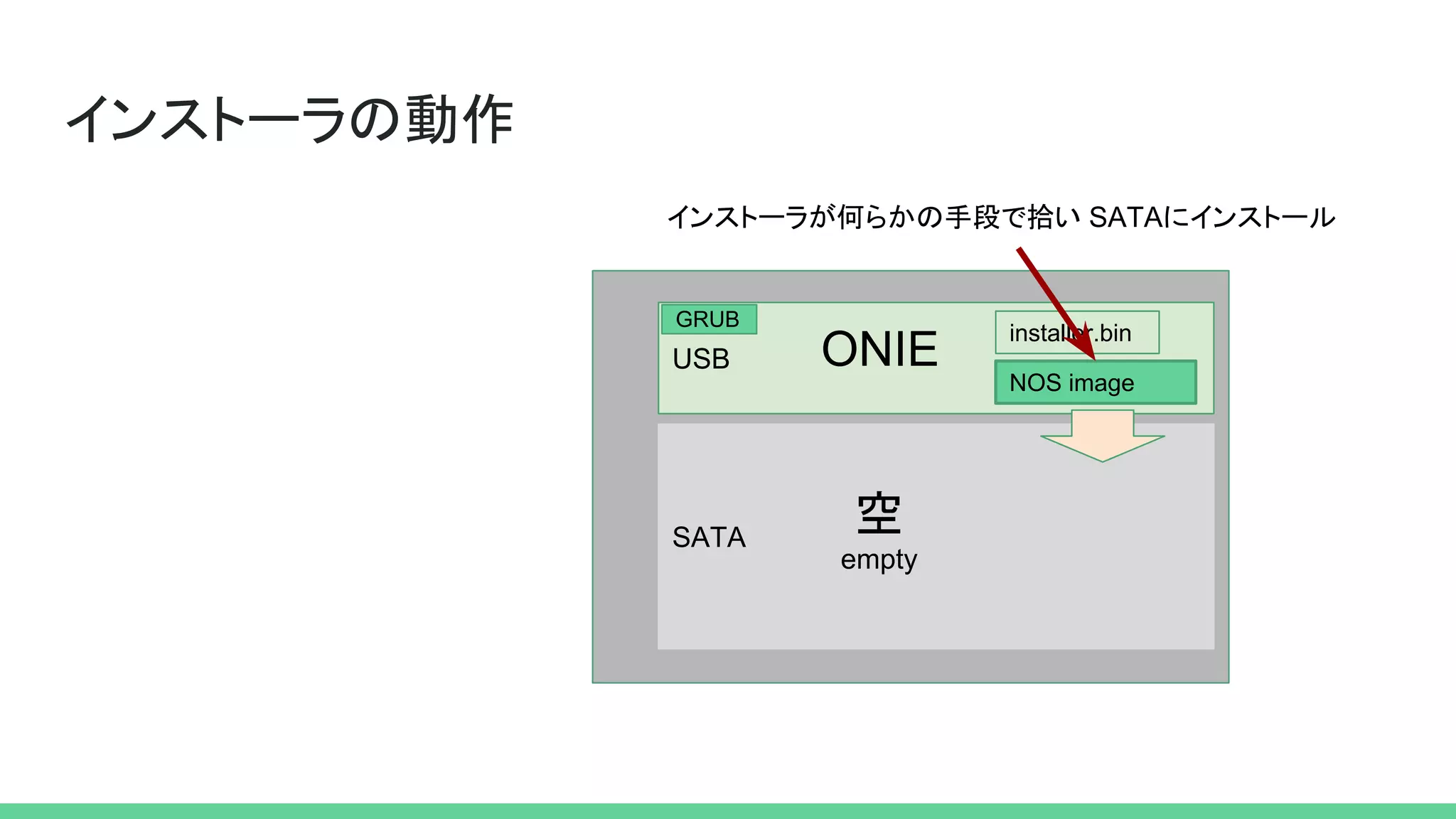

- 9.

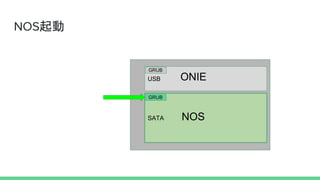

- 10.
- 11.

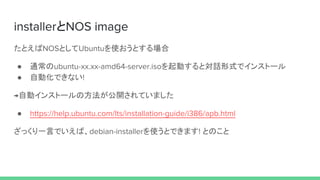

- 12. installerとNOS image たとえばNOSとしてUbuntuを使おうとする場合 ● 通常のubuntu-xx.xx-amd64-server.isoを起動すると対話形式でインストール ●自動化できない! →自動インストールの方法が公開されていました ● https://help.ubuntu.com/lts/installation-guide/i386/apb.html ざっくり一言でいえば、debian-installerを使うとできます! とのこと

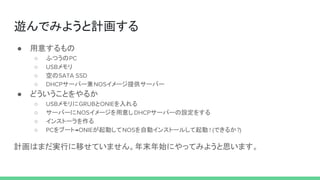

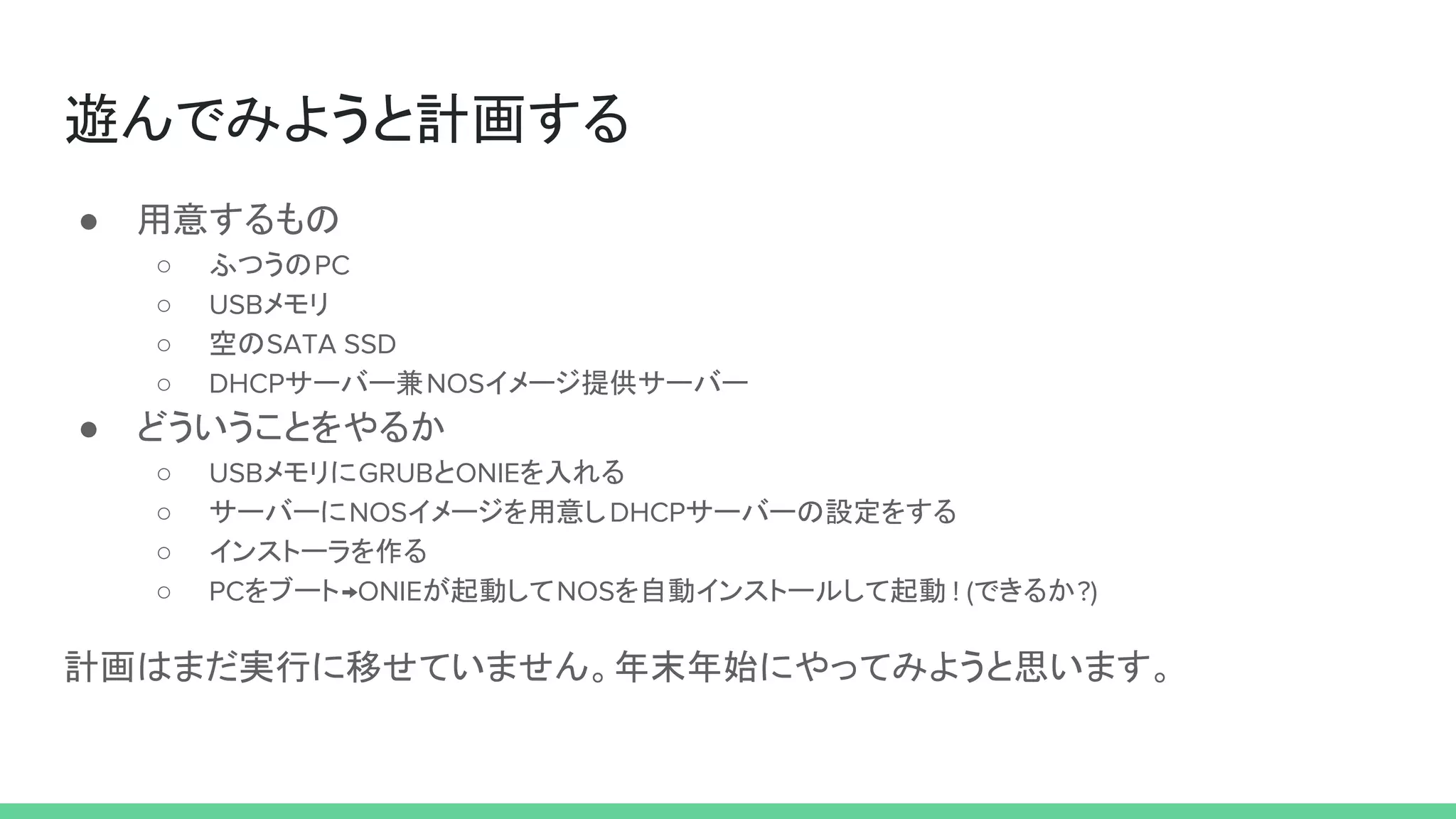

- 13. 遊んでみようと計画する ● 用意するもの ○ ふつうのPC ○USBメモリ ○ 空のSATA SSD ○ DHCPサーバー兼NOSイメージ提供サーバー ● どういうことをやるか ○ USBメモリにGRUBとONIEを入れる ○ サーバーにNOSイメージを用意しDHCPサーバーの設定をする ○ インストーラを作る ○ PCをブート→ONIEが起動してNOSを自動インストールして起動 ! (できるか?) 計画はまだ実行に移せていません。年末年始にやってみようと思います。
