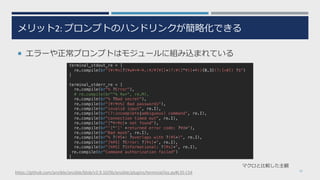

![メリット2: プロンプトのハンドリンクが簡略化できる
¡ エラーや正常プロンプトはモジュールに組み込まれている
10
マクロと⽐較した主観
terminal_stdout_re = [
re.compile(br"[¥r¥n]?[¥w¥+¥-¥.:¥/¥[¥]]+(?:¥([^¥)]+¥)){0,3}(?:[>#]) ?$")
]
terminal_stderr_re = [
re.compile(br"% ?Error"),
# re.compile(br"^% ¥w+", re.M),
re.compile(br"% ?Bad secret"),
re.compile(br"[¥r¥n%] Bad passwords"),
re.compile(br"invalid input", re.I),
re.compile(br"(?:incomplete|ambiguous) command", re.I),
re.compile(br"connection timed out", re.I),
re.compile(br"[^¥r¥n]+ not found"),
re.compile(br"'[^']' +returned error code: ?¥d+"),
re.compile(br"Bad mask", re.I),
re.compile(br"% ?(¥S+) ?overlaps with ?(¥S+)", re.I),
re.compile(br"[%¥S] ?Error: ?[¥s]+", re.I),
re.compile(br"[%¥S] ?Informational: ?[¥s]+", re.I),
re.compile(br"Command authorization failed")
]
https://github.com/ansible/ansible/blob/v2.9.10/lib/ansible/plugins/terminal/ios.py#L35-L54](https://image.slidesharecdn.com/20208beyondansible-200708113303/85/Ansible-Ansible-2-9-10-320.jpg)
![---
ansible_network_os: ios
ansible_connection: network_cli
ansible_user: admin
ansible_password: testpassword
サンプル1: show コマンド結果のファイル保存
¡ インベントリファイル（inventory.ini）
¡ グループ変数ファイル（group_vars/ios.yml）
18
[ios]
ios01 ansible_host=172.16.0.1
対象器機を定義
OS、コネクションプラグイン、
認証情報を定義
これらのファイルは、以降のサンプルでも共通](https://image.slidesharecdn.com/20208beyondansible-200708113303/85/Ansible-Ansible-2-9-18-320.jpg)

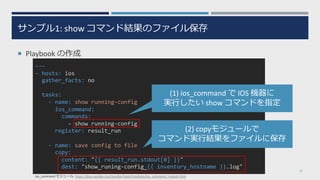

![サンプル1: show コマンド結果のファイル保存
¡ Playbook の作成
19
---
- hosts: ios
gather_facts: no
tasks:
- name: show running-config
ios_command:
commands:
- show running-config
register: result_run
- name: save config to file
copy:
content: "{{ result_run.stdout[0] }}"
dest: "show_runing-config_{{ inventory_hostname }}.log"
(1) ios_command で IOS 機器に
実⾏したい show コマンドを指定
(2) copyモジュールで
コマンド実⾏結果をファイルに保存
ios_command モジュール https://docs.ansible.com/ansible/latest/modules/ios_command_module.html](https://image.slidesharecdn.com/20208beyondansible-200708113303/85/Ansible-Ansible-2-9-19-320.jpg)

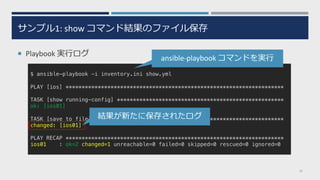

![サンプル1: show コマンド結果のファイル保存
¡ Playbook 実⾏ログ
20
$ ansible-playbook -i inventory.ini show.yml
PLAY [ios] ********************************************************************
TASK [show running-config] ****************************************************
ok: [ios01]
TASK [save to file] ***********************************************************
changed: [ios01]
PLAY RECAP ********************************************************************
ios01 : ok=2 changed=1 unreachable=0 failed=0 skipped=0 rescued=0 ignored=0
ansible-playbook コマンドを実⾏
結果が新たに保存されたログ](https://image.slidesharecdn.com/20208beyondansible-200708113303/85/Ansible-Ansible-2-9-20-320.jpg)

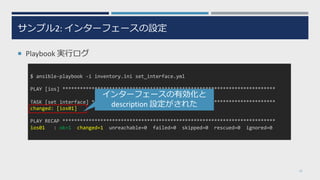

![サンプル2: インターフェースの設定
¡ Playbook 実⾏ログ
25
$ ansible-playbook -i inventory.ini set_interface.yml
PLAY [ios] *************************************************************************
TASK [set interface] ***************************************************************
changed: [ios01]
PLAY RECAP *************************************************************************
ios01 : ok=1 changed=1 unreachable=0 failed=0 skipped=0 rescued=0 ignored=0
インターフェースの有効化と
description 設定がされた](https://image.slidesharecdn.com/20208beyondansible-200708113303/85/Ansible-Ansible-2-9-25-320.jpg)

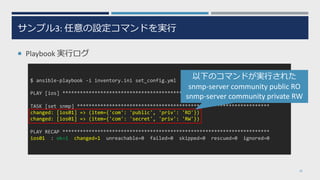

![サンプル3: 任意の設定コマンドを実⾏
¡ Playbook 実⾏ログ
28
$ ansible-playbook -i inventory.ini set_config.yml
PLAY [ios] ***********************************************************************
TASK [set snmp] ******************************************************************
changed: [ios01] => (item={'com': 'public', 'priv': 'RO'})
changed: [ios01] => (item={'com': 'secret', 'priv': 'RW'})
PLAY RECAP ***********************************************************************
ios01 : ok=1 changed=1 unreachable=0 failed=0 skipped=0 rescued=0 ignored=0
以下のコマンドが実⾏された
snmp-server community public RO
snmp-server community private RW](https://image.slidesharecdn.com/20208beyondansible-200708113303/85/Ansible-Ansible-2-9-28-320.jpg)

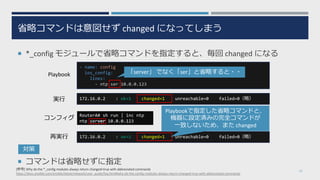

![省略コマンドは意図せず changed になってしまう
¡ *_config モジュールで省略コマンドを指定すると、毎回 changed になる
¡ コマンドは省略せずに指定
31
- name: config
ios_config:
lines:
- ntp ser 10.0.0.123
[参考] Why do the *_config modules always return changed=true with abbreviated commands?
https://docs.ansible.com/ansible/latest/network/user_guide/faq.html#why-do-the-config-modules-always-return-changed-true-with-abbreviated-commands
172.16.0.2 : ok=1 changed=1 unreachable=0 failed=0（略）
RouterA# sh run | inc ntp
ntp server 10.0.0.123
172.16.0.2 : ok=1 changed=1 unreachable=0 failed=0（略）
Playbook
実⾏
コンフィグ
再実⾏
「server」 でなく「ser」と省略すると・・
Playbookで指定した省略コマンドと、
機器に設定済みの完全コマンドが
⼀致しないため、また changed
対策](https://image.slidesharecdn.com/20208beyondansible-200708113303/85/Ansible-Ansible-2-9-31-320.jpg)

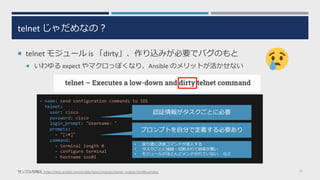

![telnet じゃだめなの︖
¡ telnet モジュール is 「dirty」、作り込みが必要でバグのもと
¡ いわゆる expect やマクロっぽくなり、Ansible のメリットが活かせない
33サンプル引⽤元 https://docs.ansible.com/ansible/latest/modules/telnet_module.html#examples
- name: send configuration commands to IOS
telnet:
user: cisco
password: cisco
login_prompt: "Username: "
prompts:
- "[>#]"
command:
- terminal length 0
- configure terminal
- hostname ios01
認証情報がタスクごとに必要
プロンプトを⾃分で定義する必要あり
• 戻り値に送信コマンドが混⼊する
• タスクごとに接続・切断されて効率が悪い
• モジュールがほとんどメンテされていない、 など](https://image.slidesharecdn.com/20208beyondansible-200708113303/85/Ansible-Ansible-2-9-33-320.jpg)
Uploaded byakira6592
Ansible ではじめる ネットワーク自動化（Ansible 2.9版）
Ansibleについて語る会【ビヨンド勉強会#25】 https://beyondjapan.connpass.com/event/164984/ での資料です。
More Related Content
Similar to Ansible ではじめる ネットワーク自動化（Ansible 2.9版）
Ansible ではじめる ネットワーク自動化（Ansible 2.9版）
- 1. Ansible ではじめる ネットワーク⾃動化（Ansible 2.9版） 2020/07/08Ansibleについて語る会【ビヨンド勉強会#25】 株式会社エーピーコミュニケーションズ 横地 晃 1

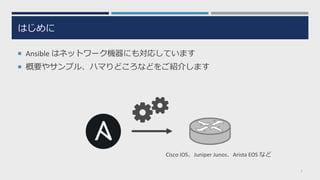

- 2. はじめに ¡ Ansible はネットワーク機器にも対応しています ¡概要やサンプル、ハマりどころなどをご紹介します 2 Cisco IOS、Juniper Junos、Arista EOS など
- 3. ⾃⼰紹介 3 所属 エーピーコミュニケーションズ 業務 ネットワーク⾃動化の⽀援、アウトプット コミュニティAnsible ユーザー会、JANOG 共著・寄稿 Ansible実践ガイド 第3版 Software Design 2018年12⽉号 他 横地 晃 @akira6592 https://book.impress.co.jp/books/1118101094 https://tekunabe.hatenablog.jp/ https://gihyo.jp/magazine/SD/archive/2018/201812 てくなべ（ブログ）
- 4. Ansible ユーザー会について ¡ AnsibleNight ¡ 事例やナレッジの発表イベント ¡ もくもく会 ¡ ⽉⼀くらいで開催のハンズオン ¡ 直近は 7/14 開催 ¡ Slack ¡ #network、#cloud、#windows などのジャンル別チャンネル ¡ 質問できる #qa チャンネル 4 https://ansible-users.connpass.com/ https://bit.ly/ansiblejp-slack 現在、開催時はフルリモート

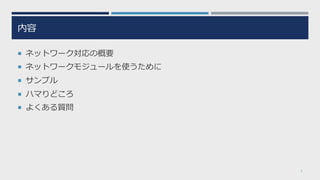

- 5. 内容 ¡ ネットワーク対応の概要 ¡ ネットワークモジュールを使うために ¡サンプル ¡ ハマりどころ ¡ よくある質問 5
- 6.

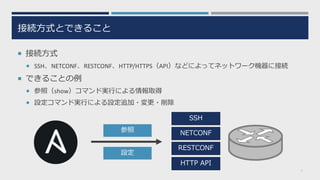

- 7. 接続⽅式とできること ¡ 接続⽅式 ¡ SSH、NETCONF、RESTCONF、HTTP/HTTPS（API）などによってネットワーク機器に接続 ¡できることの例 ¡ 参照（show）コマンド実⾏による情報取得 ¡ 設定コマンド実⾏による設定追加・変更・削除 7 SSH NETCONF RESTCONF HTTP API 参照 設定

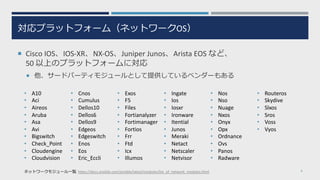

- 8. 対応プラットフォーム（ネットワークOS） ¡ Cisco IOS、IOS-XR、NX-OS、JuniperJunos、Arista EOS など、 50 以上のプラットフォームに対応 ¡ 他、サードパーティモジュールとして提供しているベンダーもある 8ネットワークモジュール⼀覧 https://docs.ansible.com/ansible/latest/modules/list_of_network_modules.html • A10 • Aci • Aireos • Aruba • Asa • Avi • Bigswitch • Check_Point • Cloudengine • Cloudvision • Cnos • Cumulus • Dellos10 • Dellos6 • Dellos9 • Edgeos • Edgeswitch • Enos • Eos • Eric_Eccli • Exos • F5 • Files • Fortianalyzer • Fortimanager • Fortios • Frr • Ftd • Icx • Illumos • Ingate • Ios • Iosxr • Ironware • Itential • Junos • Meraki • Netact • Netscaler • Netvisor • Nos • Nso • Nuage • Nxos • Onyx • Opx • Ordnance • Ovs • Panos • Radware • Routeros • Skydive • Slxos • Sros • Voss • Vyos

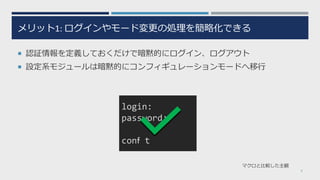

- 9. メリット1: ログインやモード変更の処理を簡略化できる ¡ 認証情報を定義しておくだけで暗黙的にログイン、ログアウト ¡設定系モジュールは暗黙的にコンフィギュレーションモードへ移⾏ 9 マクロと⽐較した主観 login: password: conｆ t
- 10. メリット2: プロンプトのハンドリンクが簡略化できる ¡ エラーや正常プロンプトはモジュールに組み込まれている 10 マクロと⽐較した主観 terminal_stdout_re= [ re.compile(br"[¥r¥n]?[¥w¥+¥-¥.:¥/¥[¥]]+(?:¥([^¥)]+¥)){0,3}(?:[>#]) ?$") ] terminal_stderr_re = [ re.compile(br"% ?Error"), # re.compile(br"^% ¥w+", re.M), re.compile(br"% ?Bad secret"), re.compile(br"[¥r¥n%] Bad passwords"), re.compile(br"invalid input", re.I), re.compile(br"(?:incomplete|ambiguous) command", re.I), re.compile(br"connection timed out", re.I), re.compile(br"[^¥r¥n]+ not found"), re.compile(br"'[^']' +returned error code: ?¥d+"), re.compile(br"Bad mask", re.I), re.compile(br"% ?(¥S+) ?overlaps with ?(¥S+)", re.I), re.compile(br"[%¥S] ?Error: ?[¥s]+", re.I), re.compile(br"[%¥S] ?Informational: ?[¥s]+", re.I), re.compile(br"Command authorization failed") ] https://github.com/ansible/ansible/blob/v2.9.10/lib/ansible/plugins/terminal/ios.py#L35-L54
- 11. メリット3: Ansible の他の機能と連携しやすい ¡例1: コマンド実⾏結果を copy モジュールに渡してファイルに保存 ¡ 例2: テンプレート機能を利⽤して、コンフィグを⽣成して投⼊ ¡ 例3: 監視サーバーに登録されているホスト情報を接続に利⽤ 11 マクロと⽐較した主観
- 12.

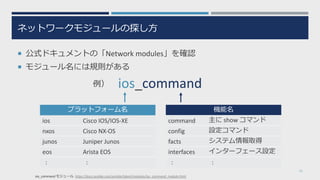

- 13. ネットワークモジュールの探し⽅ ¡ 公式ドキュメントの「Network modules」を確認 ¡モジュール名には規則がある 13 例） ios_command プラットフォーム名 ios Cisco IOS/IOS-XE nxos Cisco NX-OS junos Juniper Junos eos Arista EOS : : 機能名 command 主に show コマンド config 設定コマンド facts システム情報取得 interfaces インターフェース設定 : : ios_command モジュール https://docs.ansible.com/ansible/latest/modules/ios_command_module.html

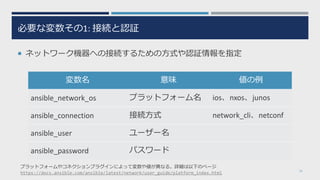

- 14. 必要な変数その1: 接続と認証 ¡ ネットワーク機器への接続するための⽅式や認証情報を指定 14 変数名意味 値の例 ansible_network_os プラットフォーム名 ios、nxos、junos ansible_connection 接続⽅式 network_cli、netconf ansible_user ユーザー名 ansible_password パスワード プラットフォームやコネクションプラグインによって変数や値が異なる。詳細は以下のページ https://docs.ansible.com/ansible/latest/network/user_guide/platform_index.html

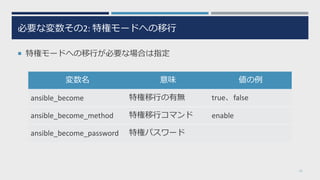

- 15. 必要な変数その2: 特権モードへの移⾏ ¡ 特権モードへの移⾏が必要な場合は指定 15 変数名意味 値の例 ansible_become 特権移⾏の有無 true、false ansible_become_method 特権移⾏コマンド enable ansible_become_password 特権パスワード
- 16.

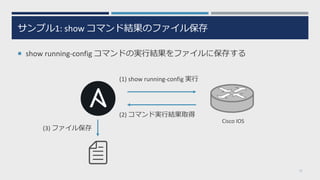

- 17. サンプル1: show コマンド結果のファイル保存 ¡show running-config コマンドの実⾏結果をファイルに保存する 17 (1) show running-config 実⾏ (2) コマンド実⾏結果取得 (3) ファイル保存 Cisco IOS

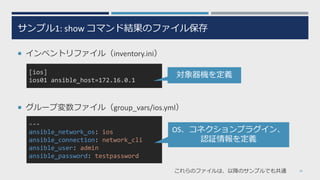

- 18. --- ansible_network_os: ios ansible_connection: network_cli ansible_user:admin ansible_password: testpassword サンプル1: show コマンド結果のファイル保存 ¡ インベントリファイル（inventory.ini） ¡ グループ変数ファイル（group_vars/ios.yml） 18 [ios] ios01 ansible_host=172.16.0.1 対象器機を定義 OS、コネクションプラグイン、 認証情報を定義 これらのファイルは、以降のサンプルでも共通
- 19. サンプル1: show コマンド結果のファイル保存 ¡Playbook の作成 19 --- - hosts: ios gather_facts: no tasks: - name: show running-config ios_command: commands: - show running-config register: result_run - name: save config to file copy: content: "{{ result_run.stdout[0] }}" dest: "show_runing-config_{{ inventory_hostname }}.log" (1) ios_command で IOS 機器に 実⾏したい show コマンドを指定 (2) copyモジュールで コマンド実⾏結果をファイルに保存 ios_command モジュール https://docs.ansible.com/ansible/latest/modules/ios_command_module.html
- 20. サンプル1: show コマンド結果のファイル保存 ¡Playbook 実⾏ログ 20 $ ansible-playbook -i inventory.ini show.yml PLAY [ios] ******************************************************************** TASK [show running-config] **************************************************** ok: [ios01] TASK [save to file] *********************************************************** changed: [ios01] PLAY RECAP ******************************************************************** ios01 : ok=2 changed=1 unreachable=0 failed=0 skipped=0 rescued=0 ignored=0 ansible-playbook コマンドを実⾏ 結果が新たに保存されたログ

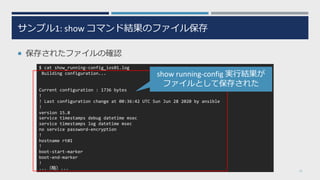

- 21. サンプル1: show コマンド結果のファイル保存 ¡保存されたファイルの確認 21 $ cat show_running-config_ios01.log Building configuration... Current configuration : 1736 bytes ! ! Last configuration change at 00:36:42 UTC Sun Jun 28 2020 by ansible ! version 15.8 service timestamps debug datetime msec service timestamps log datetime msec no service password-encryption ! hostname rt01 ! boot-start-marker boot-end-marker ! ...（略）... show running-config 実⾏結果が ファイルとして保存された
- 22. サンプル1: show コマンド結果のファイル保存 ¡応⽤・補⾜ ¡ 指定次第で他の show コマンドも取得できる ¡ show running-config であれば、ios_config や ios_facts モジュールでも取得できる ¡ ファイルを git push して履歴管理などの応⽤も 22 - name: show running-config ios_command: commands: - show running-config register: result_run
- 23.

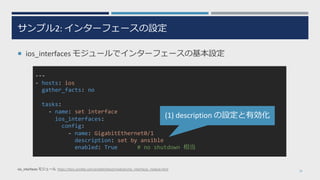

- 24. サンプル2: インターフェースの設定 ¡ ios_interfacesモジュールでインターフェースの基本設定 24 --- - hosts: ios gather_facts: no tasks: - name: set interface ios_interfaces: config: - name: GigabitEthernet0/1 description: set by ansible enabled: True # no shutdown 相当 ios_interfaces モジュール https://docs.ansible.com/ansible/latest/modules/ios_interfaces_module.html (1) description の設定と有効化
- 25. サンプル2: インターフェースの設定 ¡ Playbook実⾏ログ 25 $ ansible-playbook -i inventory.ini set_interface.yml PLAY [ios] ************************************************************************* TASK [set interface] *************************************************************** changed: [ios01] PLAY RECAP ************************************************************************* ios01 : ok=1 changed=1 unreachable=0 failed=0 skipped=0 rescued=0 ignored=0 インターフェースの有効化と description 設定がされた
- 26.

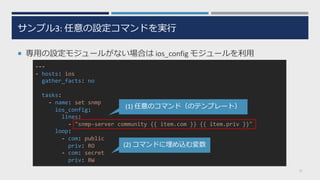

- 27. サンプル3: 任意の設定コマンドを実⾏ ¡ 専⽤の設定モジュールがない場合はios_config モジュールを利⽤ 27 --- - hosts: ios gather_facts: no tasks: - name: set snmp ios_config: lines: - "snmp-server community {{ item.com }} {{ item.priv }}" loop: - com: public priv: RO - com: secret priv: RW (1) 任意のコマンド（のテンプレート） (2) コマンドに埋め込む変数
- 28. サンプル3: 任意の設定コマンドを実⾏ ¡ Playbook実⾏ログ 28 $ ansible-playbook -i inventory.ini set_config.yml PLAY [ios] *********************************************************************** TASK [set snmp] ****************************************************************** changed: [ios01] => (item={'com': 'public', 'priv': 'RO'}) changed: [ios01] => (item={'com': 'secret', 'priv': 'RW'}) PLAY RECAP *********************************************************************** ios01 : ok=1 changed=1 unreachable=0 failed=0 skipped=0 rescued=0 ignored=0 以下のコマンドが実⾏された snmp-server community public RO snmp-server community private RW
- 29.
- 30. ping モジュールでは疎通確認できない ¡ ネットワーク機器向けのコネクションプラグインとping モジュール の組み合わせは、コントロールノード⾃⾝に疎通確認してしまう ¡ 代わりに *_facts や *_command など、実際に接続するモジュールを利⽤ 30 ネットワーク機器 には接続しない 【pingモジュール】 コントロールノード⾃⾝に疎通確認 対策 ※ Ansible 2.9 の場合
- 31. 省略コマンドは意図せず changed になってしまう ¡*_config モジュールで省略コマンドを指定すると、毎回 changed になる ¡ コマンドは省略せずに指定 31 - name: config ios_config: lines: - ntp ser 10.0.0.123 [参考] Why do the *_config modules always return changed=true with abbreviated commands? https://docs.ansible.com/ansible/latest/network/user_guide/faq.html#why-do-the-config-modules-always-return-changed-true-with-abbreviated-commands 172.16.0.2 : ok=1 changed=1 unreachable=0 failed=0（略） RouterA# sh run | inc ntp ntp server 10.0.0.123 172.16.0.2 : ok=1 changed=1 unreachable=0 failed=0（略） Playbook 実⾏ コンフィグ 再実⾏ 「server」 でなく「ser」と省略すると・・ Playbookで指定した省略コマンドと、 機器に設定済みの完全コマンドが ⼀致しないため、また changed 対策
- 32.
- 33. telnet じゃだめなの︖ ¡ telnetモジュール is 「dirty」、作り込みが必要でバグのもと ¡ いわゆる expect やマクロっぽくなり、Ansible のメリットが活かせない 33サンプル引⽤元 https://docs.ansible.com/ansible/latest/modules/telnet_module.html#examples - name: send configuration commands to IOS telnet: user: cisco password: cisco login_prompt: "Username: " prompts: - "[>#]" command: - terminal length 0 - configure terminal - hostname ios01 認証情報がタスクごとに必要 プロンプトを⾃分で定義する必要あり • 戻り値に送信コマンドが混⼊する • タスクごとに接続・切断されて効率が悪い • モジュールがほとんどメンテされていない、 など
- 34.

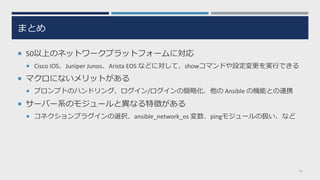

- 35. まとめ ¡ 50以上のネットワークプラットフォームに対応 ¡ CiscoIOS、Juniper Junos、Arista EOS などに対して、showコマンドや設定変更を実⾏できる ¡ マクロにないメリットがある ¡ プロンプトのハンドリング、ログイン/ログインの簡略化、他の Ansible の機能との連携 ¡ サーバー系のモジュールと異なる特徴がある ¡ コネクションプラグインの選択、ansible_network_os 変数、pingモジュールの扱い、など 35

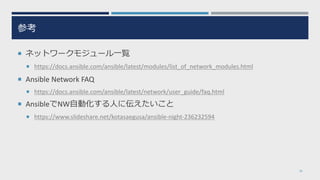

- 36. 参考 ¡ ネットワークモジュール⼀覧 ¡ https://docs.ansible.com/ansible/latest/modules/list_of_network_modules.html ¡Ansible Network FAQ ¡ https://docs.ansible.com/ansible/latest/network/user_guide/faq.html ¡ AnsibleでNW⾃動化する⼈に伝えたいこと ¡ https://www.slideshare.net/kotasaegusa/ansible-night-236232594 36
