[WIP] ネットワーク仮想化における仮想ネットワークインターフェイス冗長化の考察
[WIP] ネットワーク仮想化における仮想ネットワークインターフェイス冗長化の考察 2015年11月27日 第8回インターネットと運用技術シンポジウム（IOTS2015） さくらインターネット株式会社 さくらインターネット研究所 上級研究員 松本直人
More Related Content
Similar to [WIP] ネットワーク仮想化における仮想ネットワークインターフェイス冗長化の考察
[WIP] ネットワーク仮想化における仮想ネットワークインターフェイス冗長化の考察
- 1.

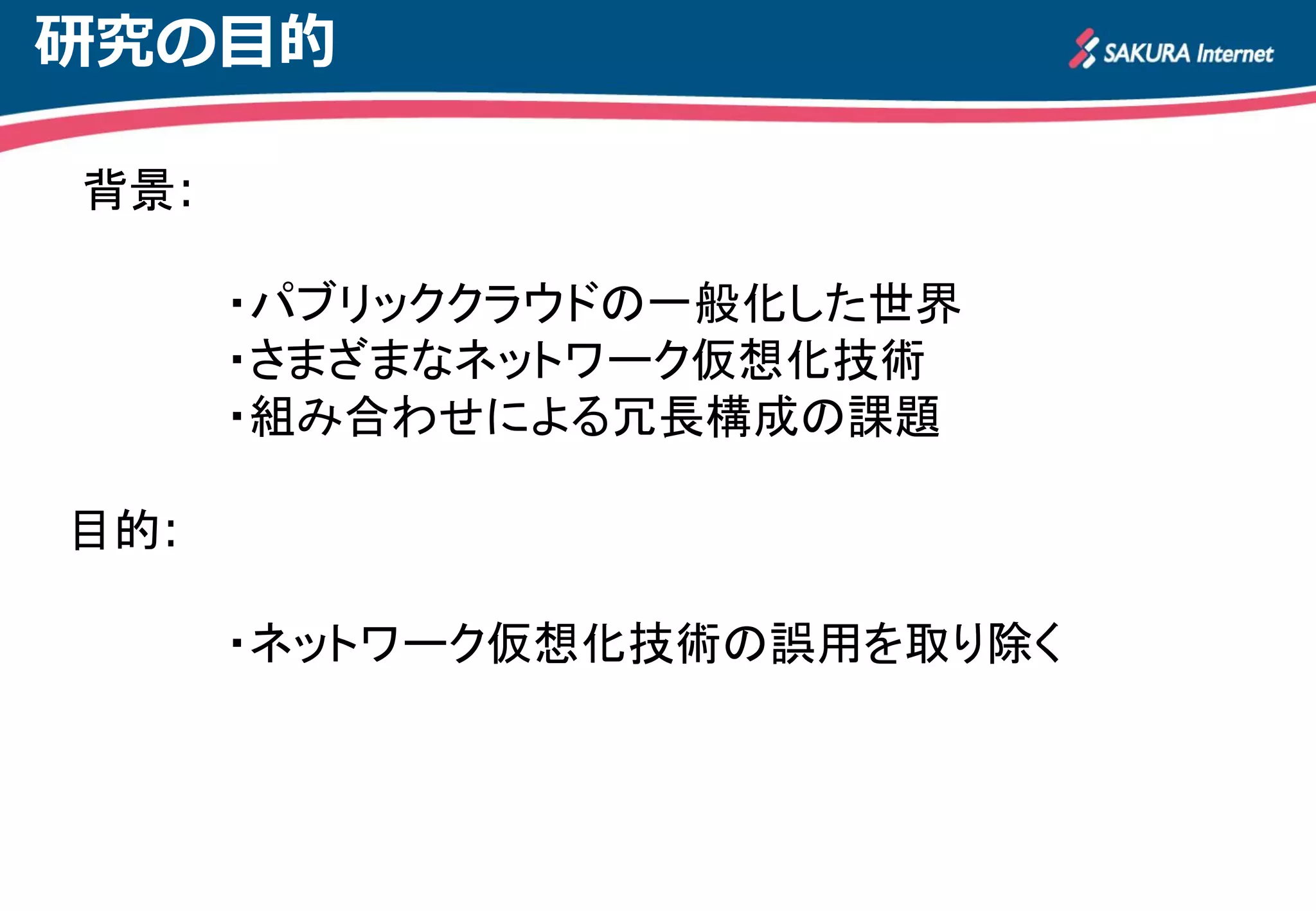

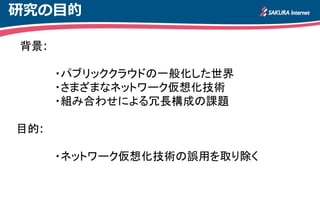

- 2.

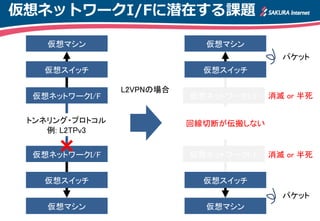

- 3. 仮想ネットワークI/Fに潜在する課題 仮想ネットワークI/F 仮想スイッチ 仮想ネットワークI/F 仮想スイッチ トンネリング・プロトコル 例: L2TPv3 仮想マシン 仮想マシン 仮想ネットワークI/F トンネリング・プロトコル 例: L2TPv3 仮想マシン 仮想マシン 仮想ネットワークI/F 回線切断が伝搬しない 消滅or 半死 消滅 or 半死 L2VPNの場合 仮想スイッチ 仮想スイッチ パケット パケット ※Linux検証環境

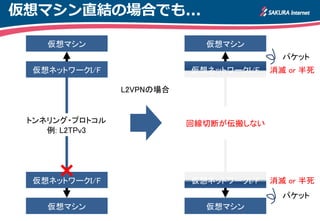

- 4. 仮想マシン直結の場合でも... 仮想ネットワークI/F 仮想ネットワークI/F トンネリング・プロトコル 例: L2TPv3 仮想マシン 仮想マシン トンネリング・プロトコル 例: L2TPv3 仮想マシン 仮想マシン L2VPNの場合 回線切断が伝搬しない 消滅or 半死 消滅 or 半死 仮想ネットワークI/F 仮想ネットワークI/F パケット パケット ※Linux検証環境

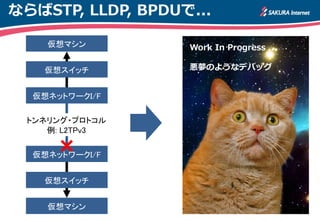

- 5. ならばSTP, LLDP, BPDUで... 仮想ネットワークI/F 仮想スイッチ 仮想ネットワークI/F 仮想スイッチ トンネリング・プロトコル 例:L2TPv3 仮想マシン 仮想マシン Work In Progress ... 悪夢のようなデバッグ

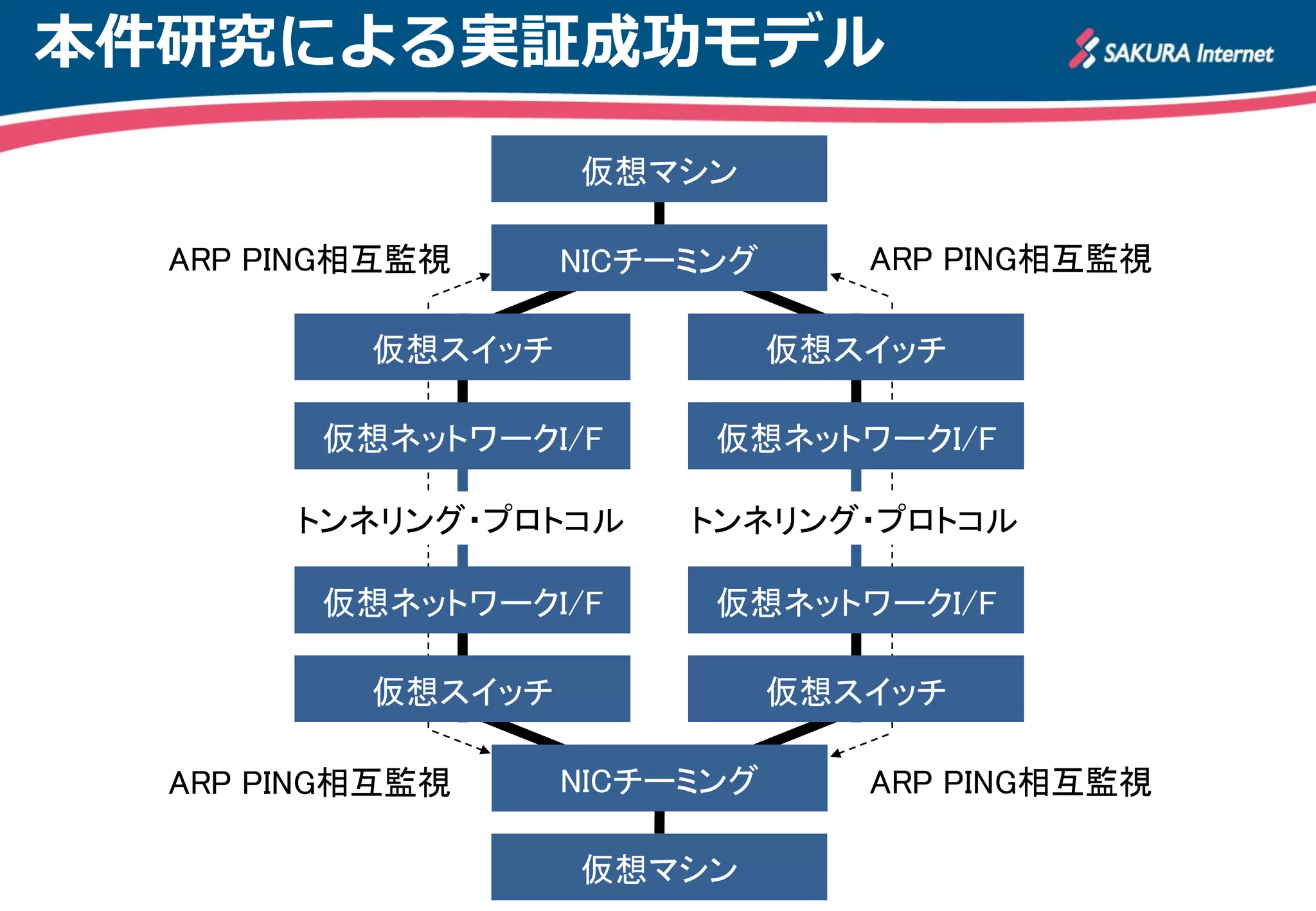

- 6.

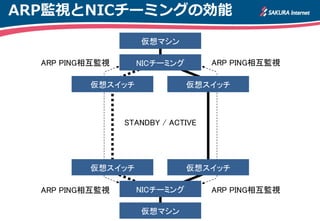

- 7. ARP監視とNICチーミングの効能 仮想マシン 仮想マシン NICチーミング NICチーミング ARP PING相互監視ARP PING相互監視 ARPPING相互監視ARP PING相互監視 仮想スイッチ 仮想スイッチ 仮想スイッチ 仮想スイッチ STANDBY / ACTIVE ※Linux検証環境
- 8. ARP監視とNICチーミングの効能 仮想マシン 仮想マシン NICチーミング NICチーミング ARP PING相互監視 ARP PING相互監視 #modprobe bonding mode=1 miimon=0 arp_interval=1000 arp_target=1.1.1.2 # ip link set bond0 down; ip link set bond0 up # ip addr add 1.1.1.1/24 dev bond0 # modprobe bonding mode=1 miimon=0 arp_interval=1000 arp_target=1.1.1.1 # ip link set bond0 down; ip link set bond0 up # ip addr add 1.1.1.2/24 dev bond0 ※Linux検証環境

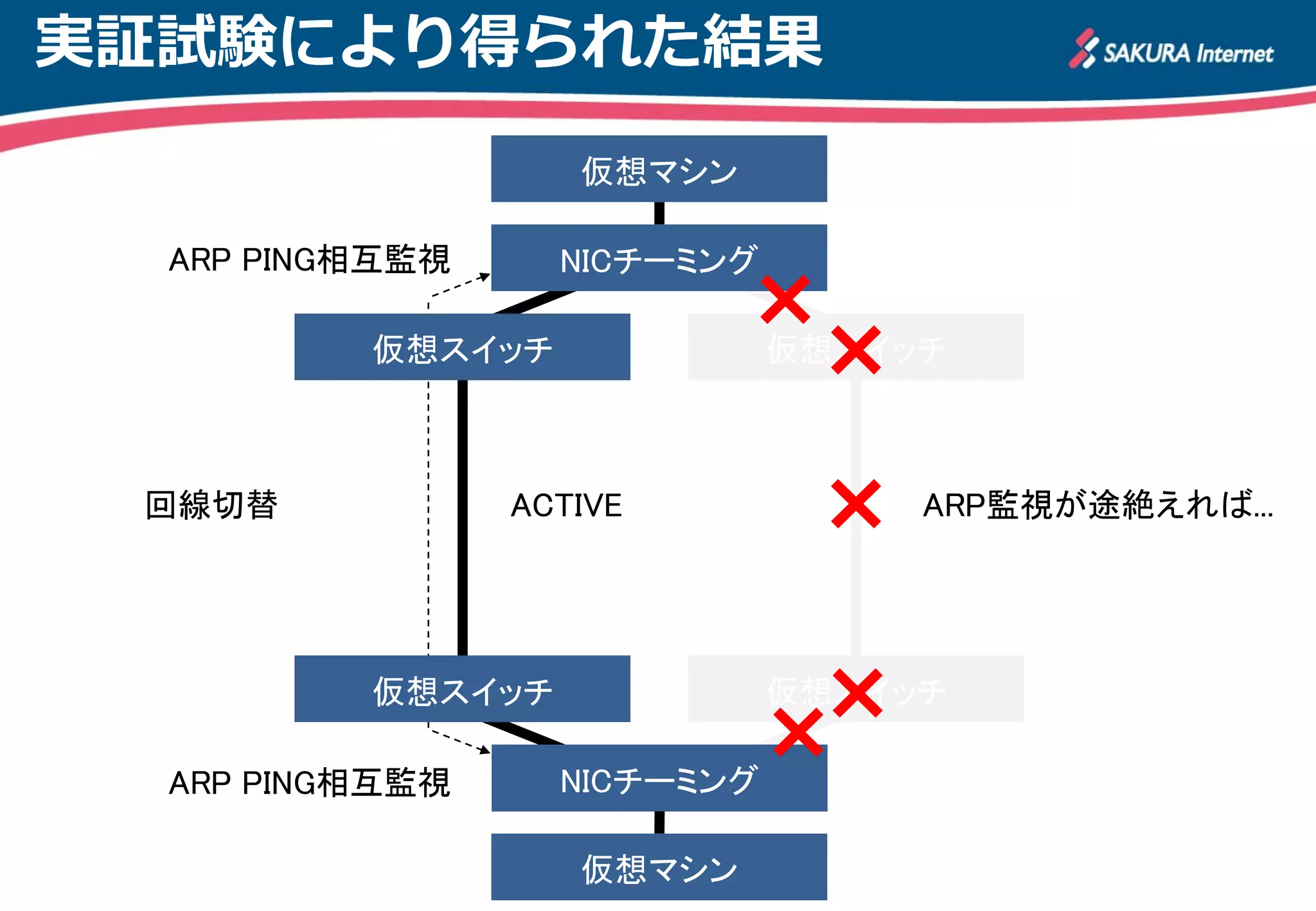

- 9. 実証試験により得られた結果 仮想マシン 仮想マシン NICチーミング NICチーミング ARP PING相互監視 ARP PING相互監視 仮想スイッチ 仮想スイッチ 仮想スイッチ 仮想スイッチ ACTIVEARP監視が途絶えれば...回線切替 ※Linux検証環境
- 10. ARP監視とNICチーミングの応用例 仮想マシン 仮想マシン 仮想スイッチ 仮想スイッチ STANDBY /ACTIVE 仮想マシン仮想マシン 仮想スイッチ 仮想スイッチ 仮想マシン仮想マシン

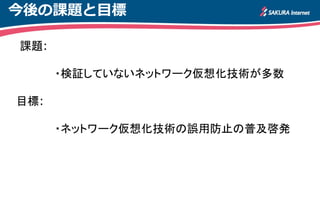

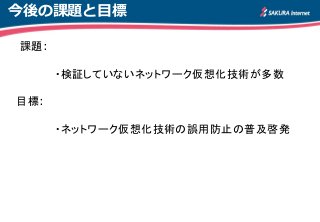

- 11.
- 12.
