CloudStackの概要と最新動向（OSC2012Nagoyaセミナー資料）
- 1.

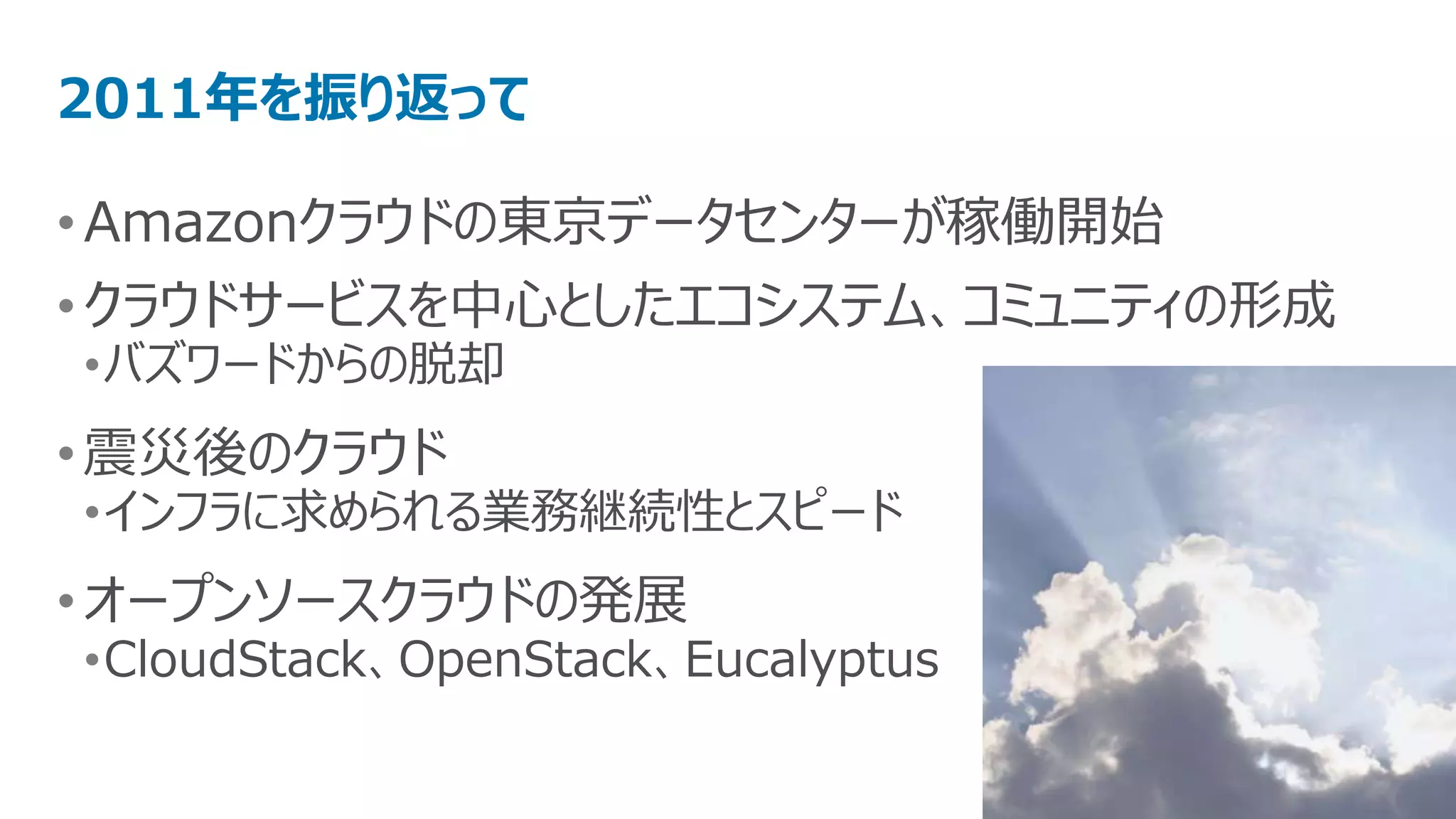

- 2. 2011年を振り返って • Amazonクラウドの東京データセンターが稼働開始 • クラウドサービスを中心としたエコシステム、コミュニティの形成 •バズワードからの脱却 •震災後のクラウド •インフラに求められる業務継続性とスピード • オープンソースクラウドの発展 •CloudStack、OpenStack、Eucalyptus
- 3. クラウドの隆盛によるシステムの変化 • 企業のシステムは所有から利用へ • カスタマイズ費用の削減 •メンテナンスからの解放 サーバ統合/集約の延長線上 • 付加価値 • スケーラブル • すぐに使える • すぐに止められる

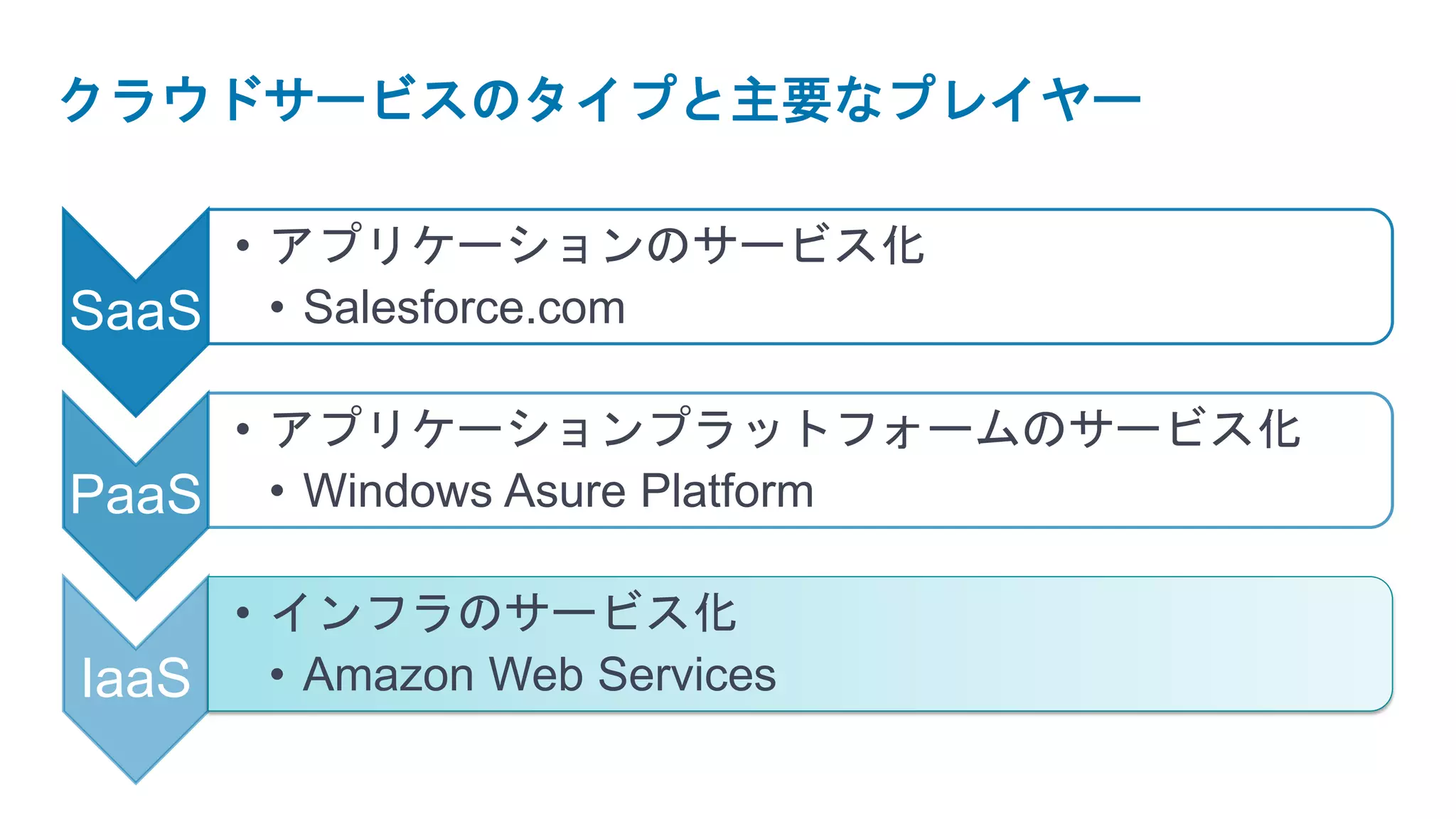

- 4. クラウドサービスのタイプと主要なプレイヤー • アプリケーションのサービス化 SaaS • Salesforce.com • アプリケーションプラットフォームのサービス化 PaaS • Windows Asure Platform • インフラのサービス化 IaaS • Amazon Web Services

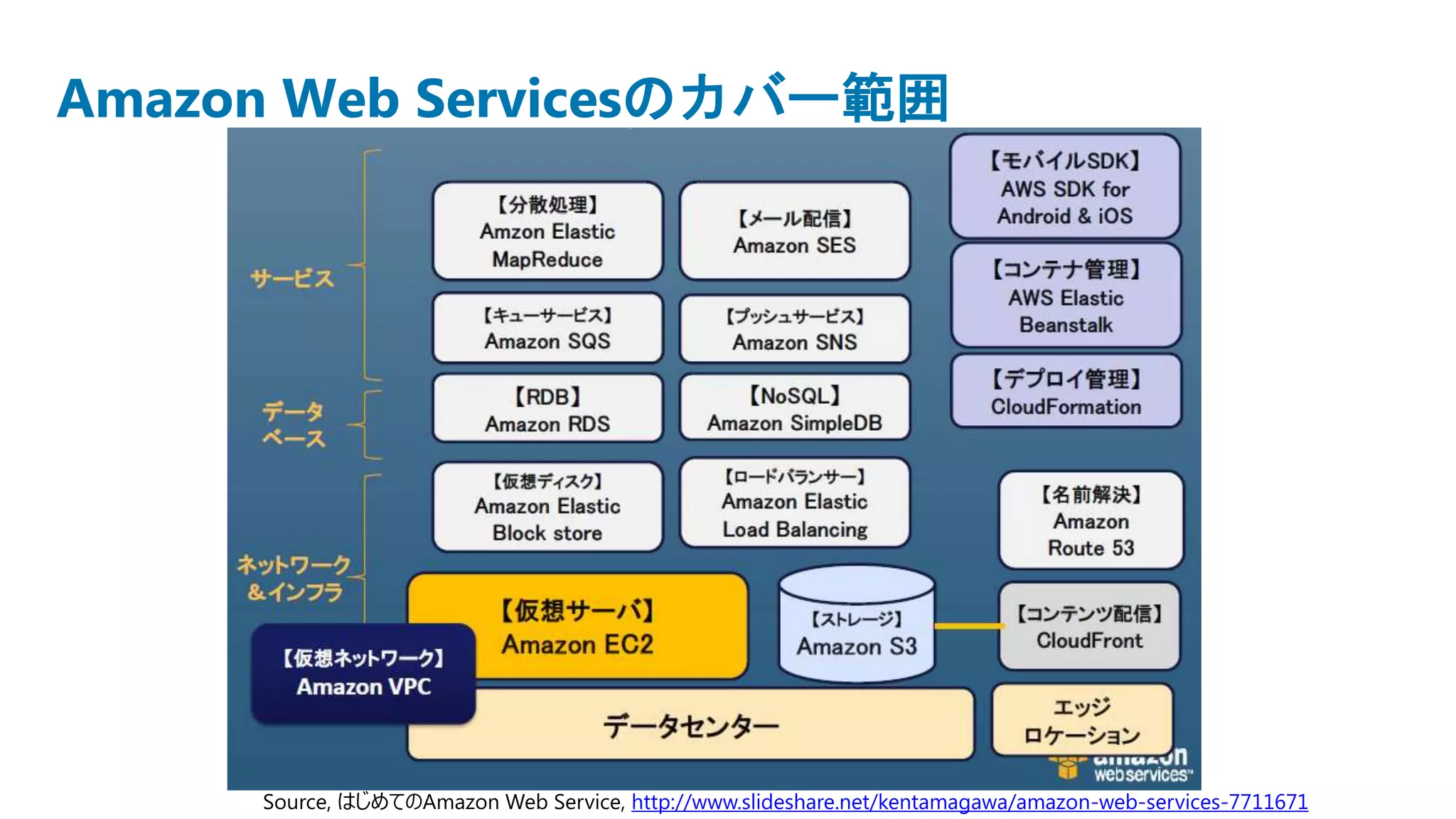

- 5. Amazon Web Servicesのカバー範囲 Source, はじめてのAmazon Web Service, http://www.slideshare.net/kentamagawa/amazon-web-services-7711671

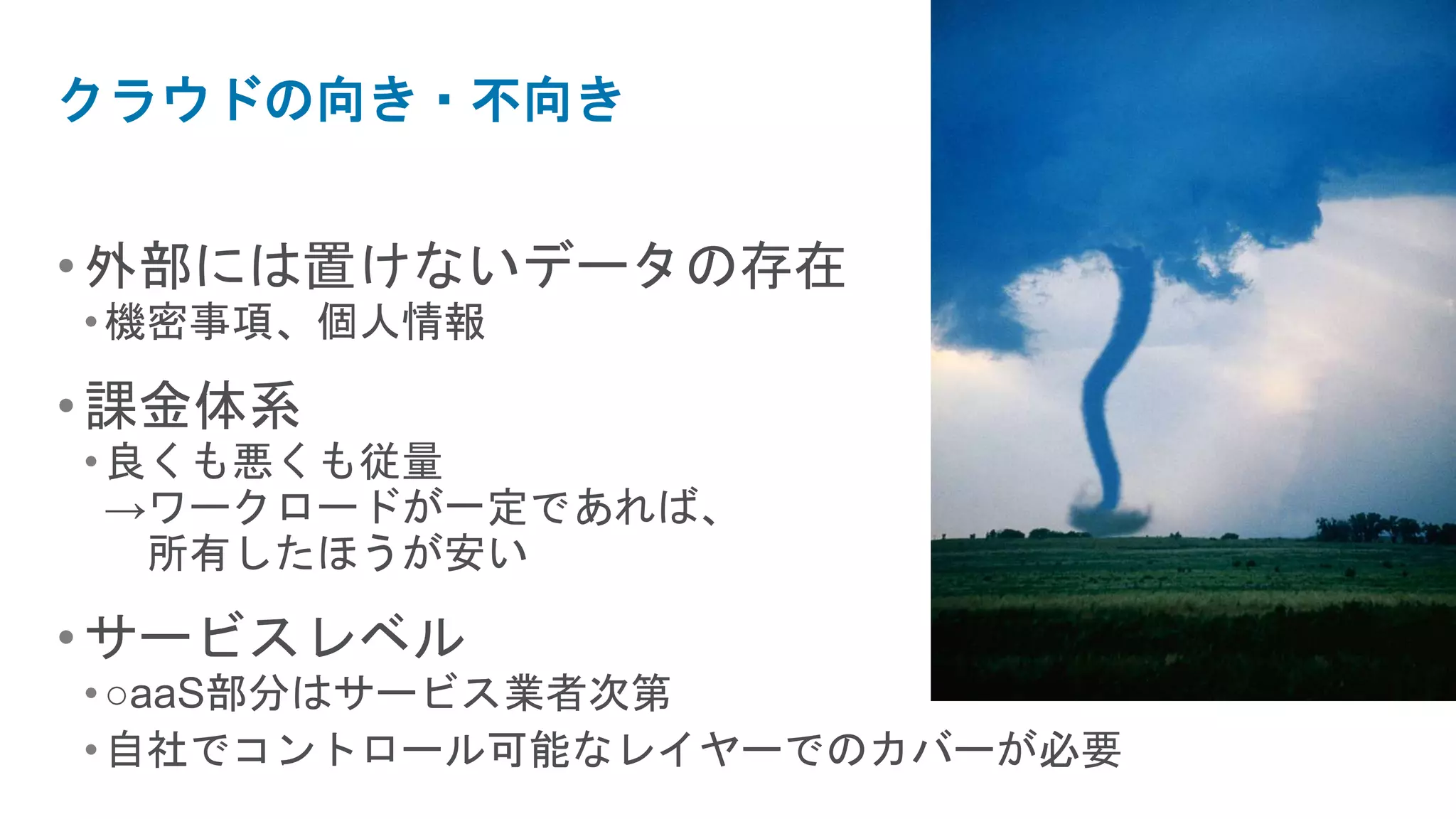

- 6. クラウドの向き・不向き • 外部には置けないデータの存在 • 機密事項、個人情報 •課金体系 • 良くも悪くも従量 →ワークロードが一定であれば、 所有したほうが安い • サービスレベル • ○aaS部分はサービス業者次第 • 自社でコントロール可能なレイヤーでのカバーが必要

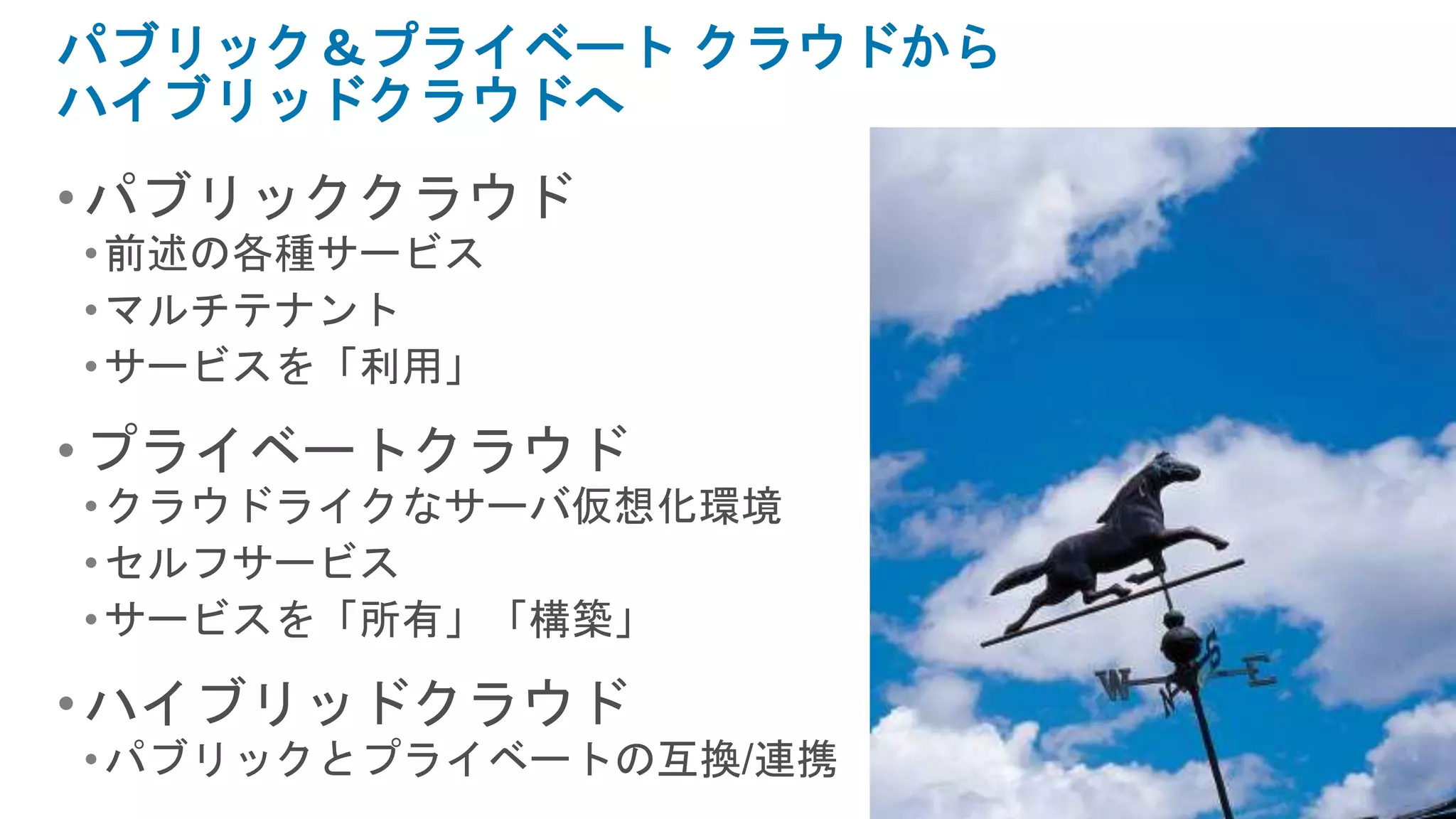

- 7. パブリック＆プライベート クラウドから ハイブリッドクラウドへ • パブリッククラウド •前述の各種サービス • マルチテナント • サービスを「利用」 • プライベートクラウド • クラウドライクなサーバ仮想化環境 • セルフサービス • サービスを「所有」「構築」 • ハイブリッドクラウド • パブリックとプライベートの互換/連携

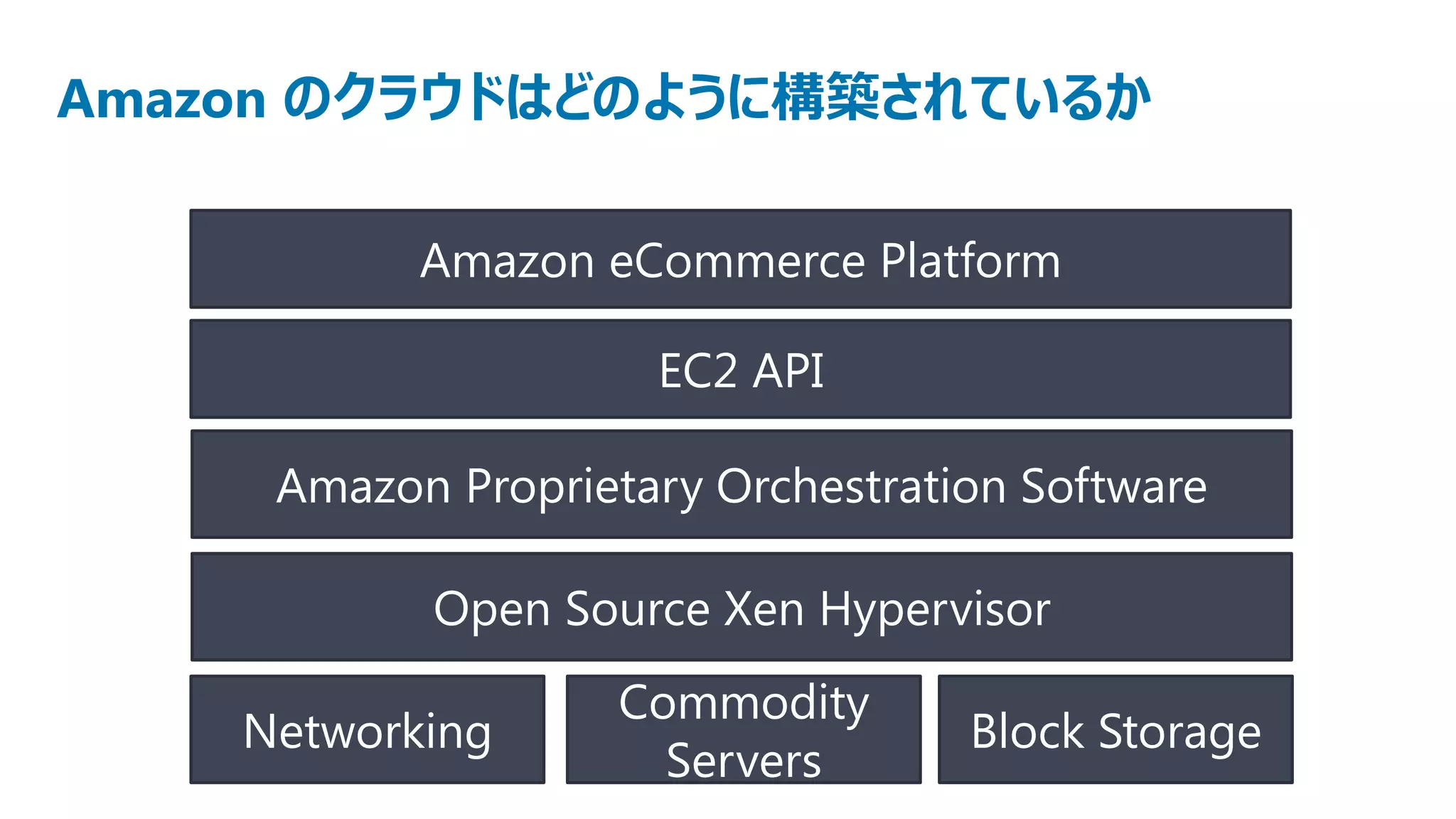

- 8. Amazon のクラウドはどのように構築されているか Amazon eCommerce Platform EC2 API Amazon Proprietary Orchestration Software Open Source Xen Hypervisor Commodity Networking Block Storage Servers

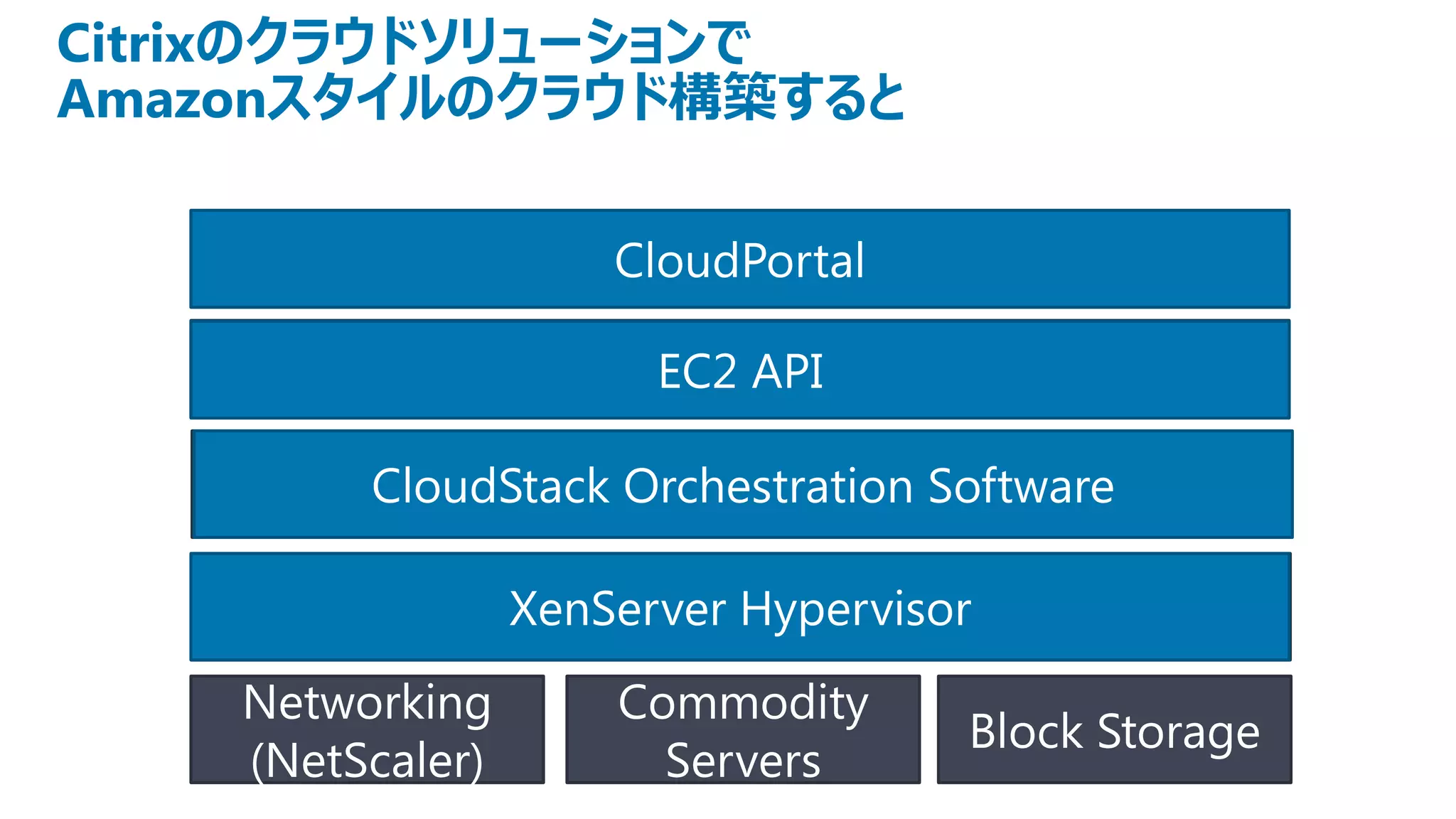

- 9. Citrixのクラウドソリューションで Amazonスタイルのクラウド構築すると Amazon eCommerce Platform CloudPortal EC2 API Amazon Proprietary Orchestration Software CloudStack Orchestration Software Open Source Xen Hypervisor XenServer Hypervisor Networking Commodity Block Storage (NetScaler) Servers

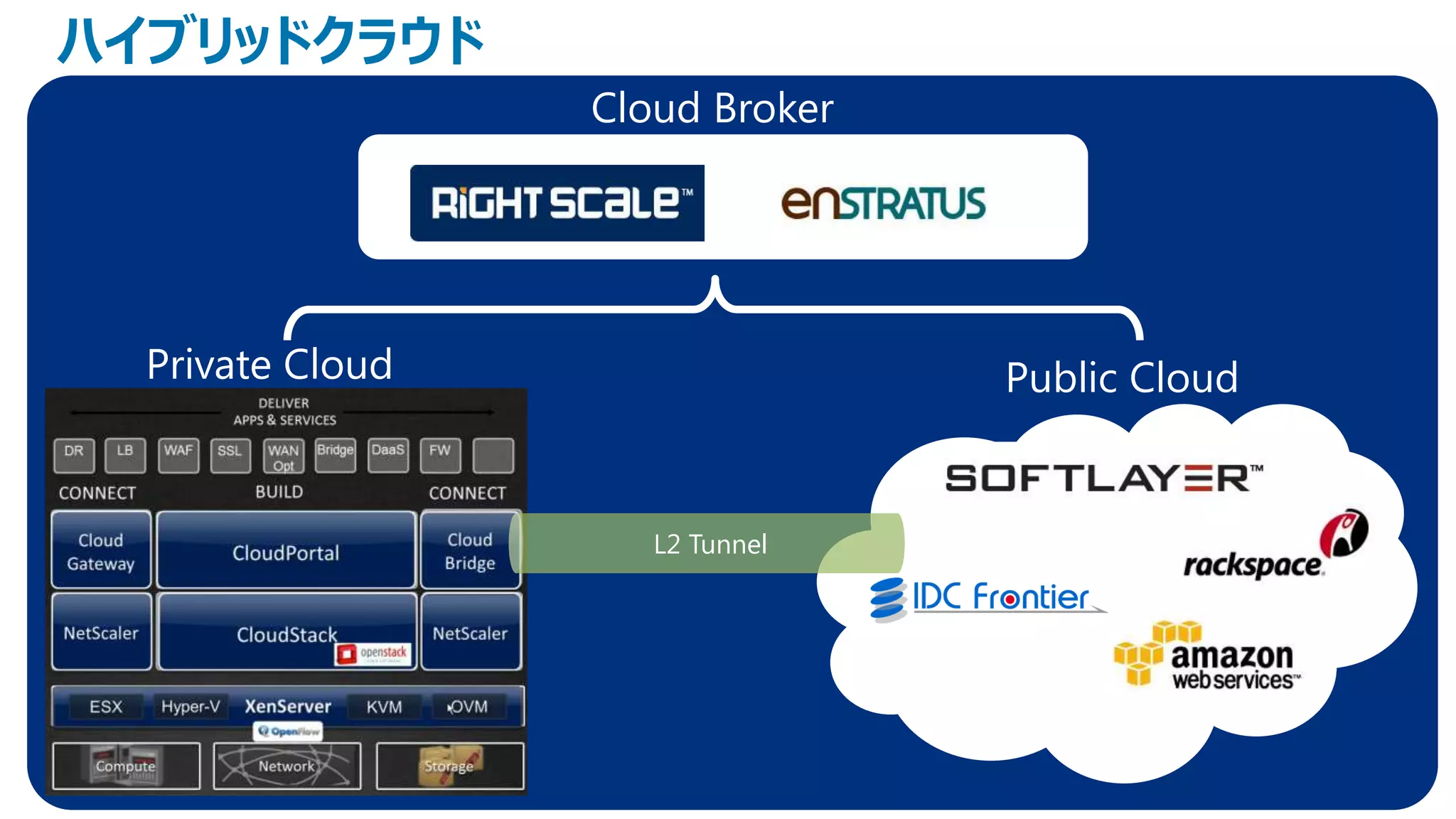

- 10. ハイブリッドクラウド 北海道大学 情報基盤センター Broker Cloud Private Cloud Public Cloud L2 Tunnel

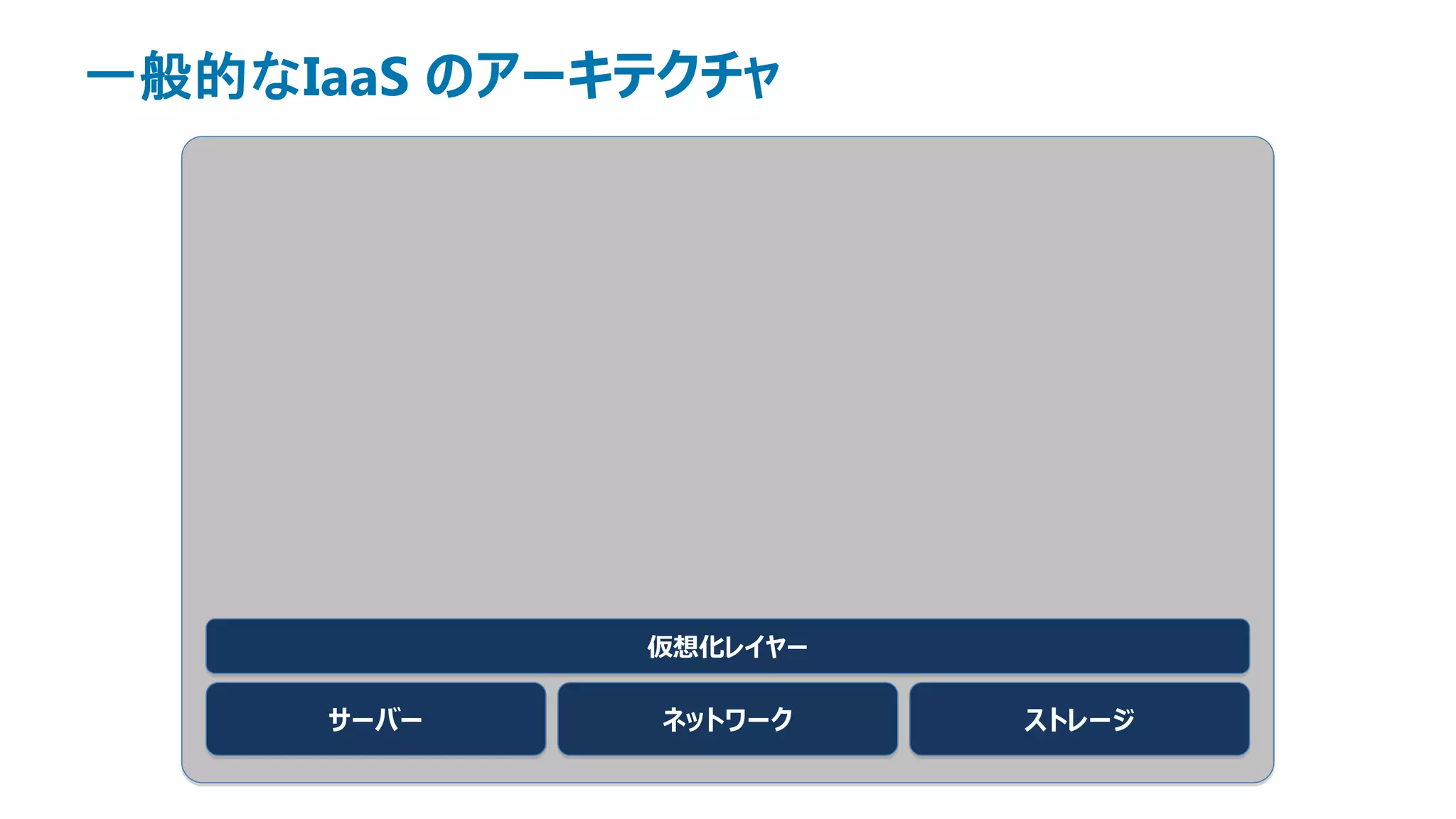

- 11. 一般的なIaaS のアーキテクチャ 仮想化レイヤー サーバー ネットワーク ストレージ

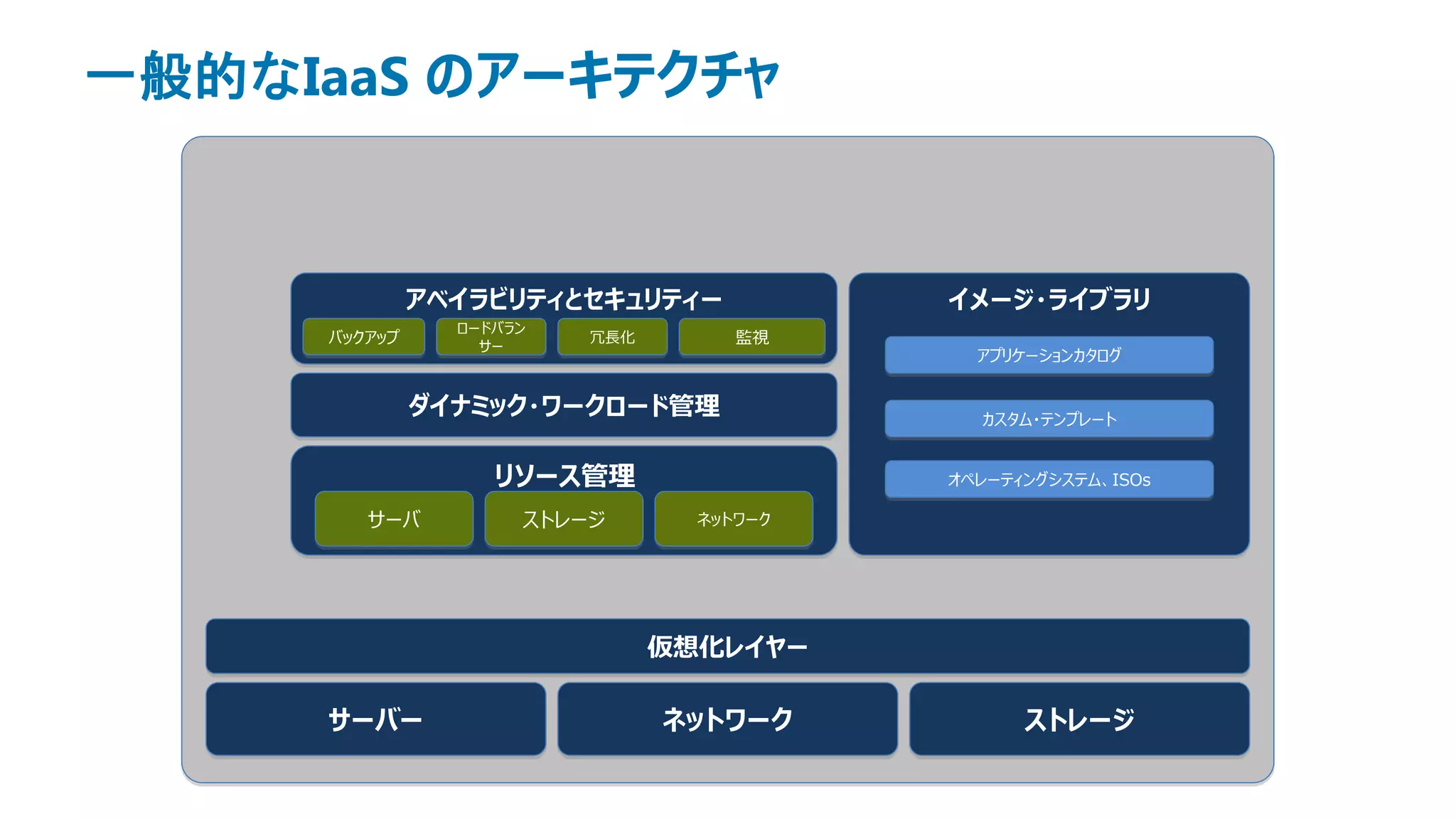

- 12. 一般的なIaaS のアーキテクチャ アベイラビリティとセキュリティー イメージ・ライブラリ ロードバラン バックアップ 冗長化 監視 サー アプリケーションカタログ ダイナミック・ワークロード管理 カスタム・テンプレート リソース管理 オペレーティングシステム、ISOs サーバ ストレージ ネットワーク 仮想化レイヤー サーバー ネットワーク ストレージ

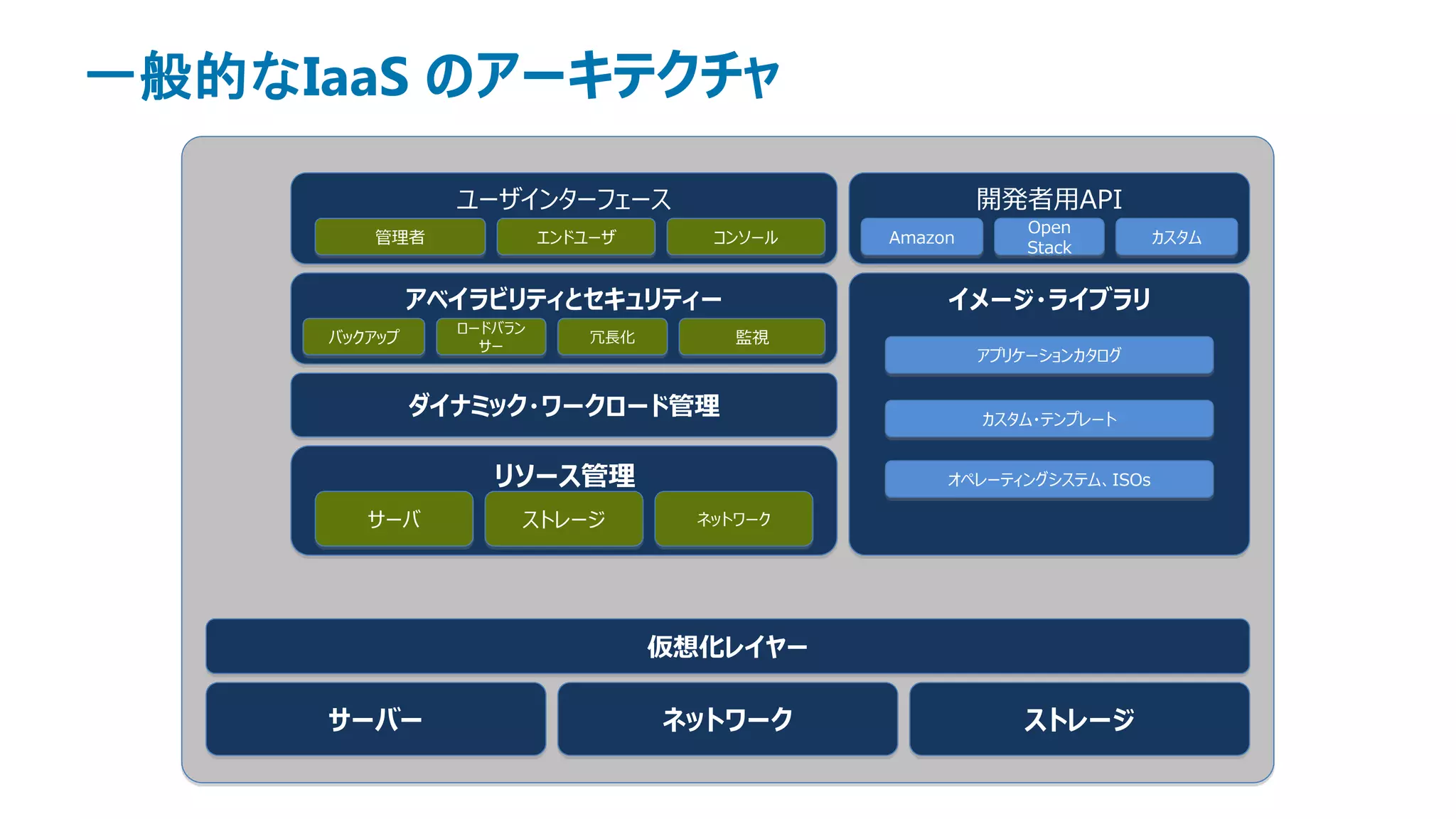

- 13. 一般的なIaaS のアーキテクチャ ユーザインターフェース 開発者用API Open 管理者 エンドユーザ コンソール Amazon カスタム Stack アベイラビリティとセキュリティー イメージ・ライブラリ ロードバラン バックアップ 冗長化 監視 サー アプリケーションカタログ ダイナミック・ワークロード管理 カスタム・テンプレート リソース管理 オペレーティングシステム、ISOs サーバ ストレージ ネットワーク 仮想化レイヤー サーバー ネットワーク ストレージ

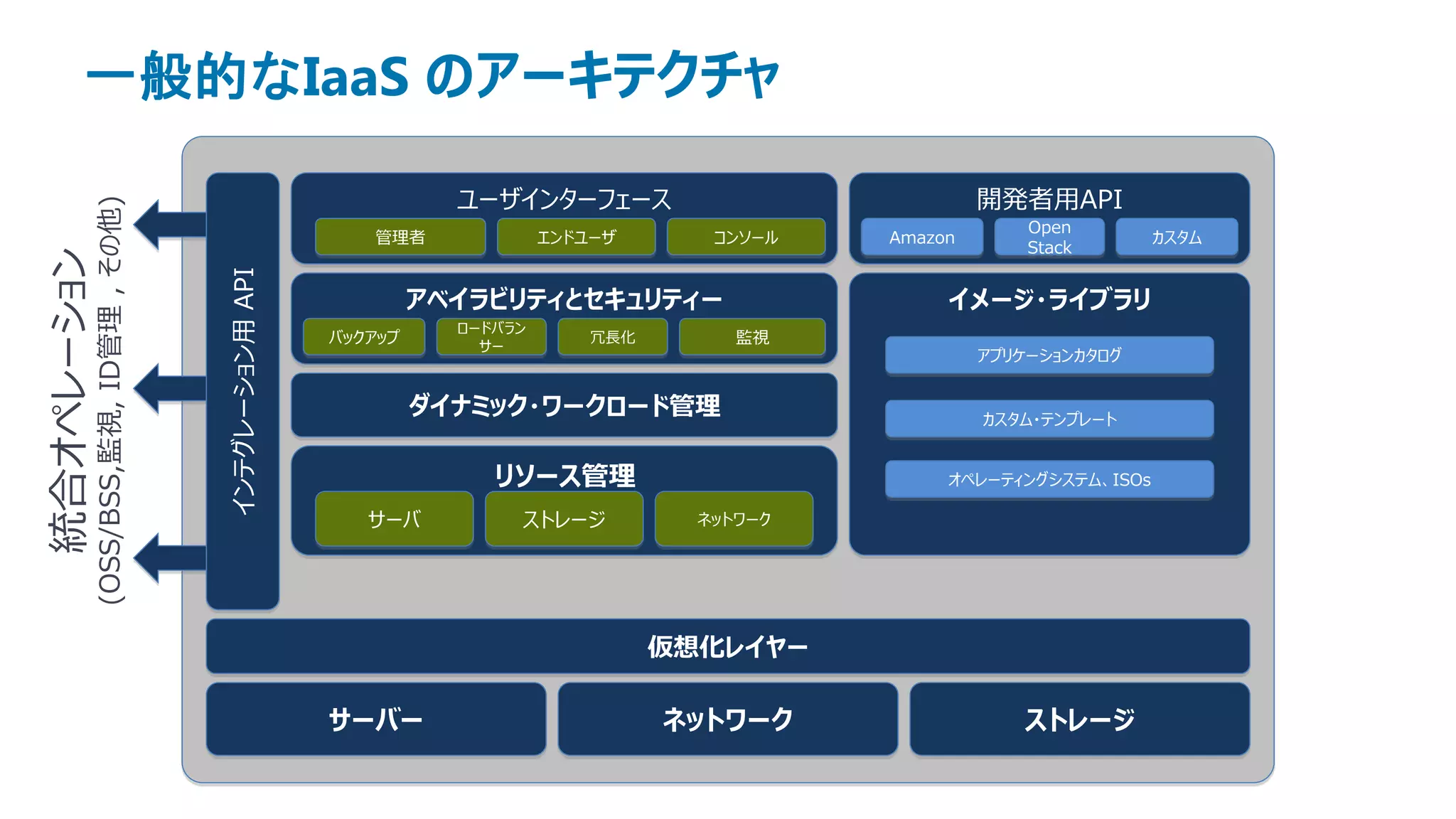

- 14. 一般的なIaaS のアーキテクチャ ユーザインターフェース 開発者用API (OSS/BSS,監視, ID管理 , その他) Open 管理者 エンドユーザ コンソール Amazon カスタム Stack 統合オペレーション インテグレーション用 API アベイラビリティとセキュリティー イメージ・ライブラリ ロードバラン バックアップ 冗長化 監視 サー アプリケーションカタログ ダイナミック・ワークロード管理 カスタム・テンプレート リソース管理 オペレーティングシステム、ISOs サーバ ストレージ ネットワーク 仮想化レイヤー サーバー ネットワーク ストレージ

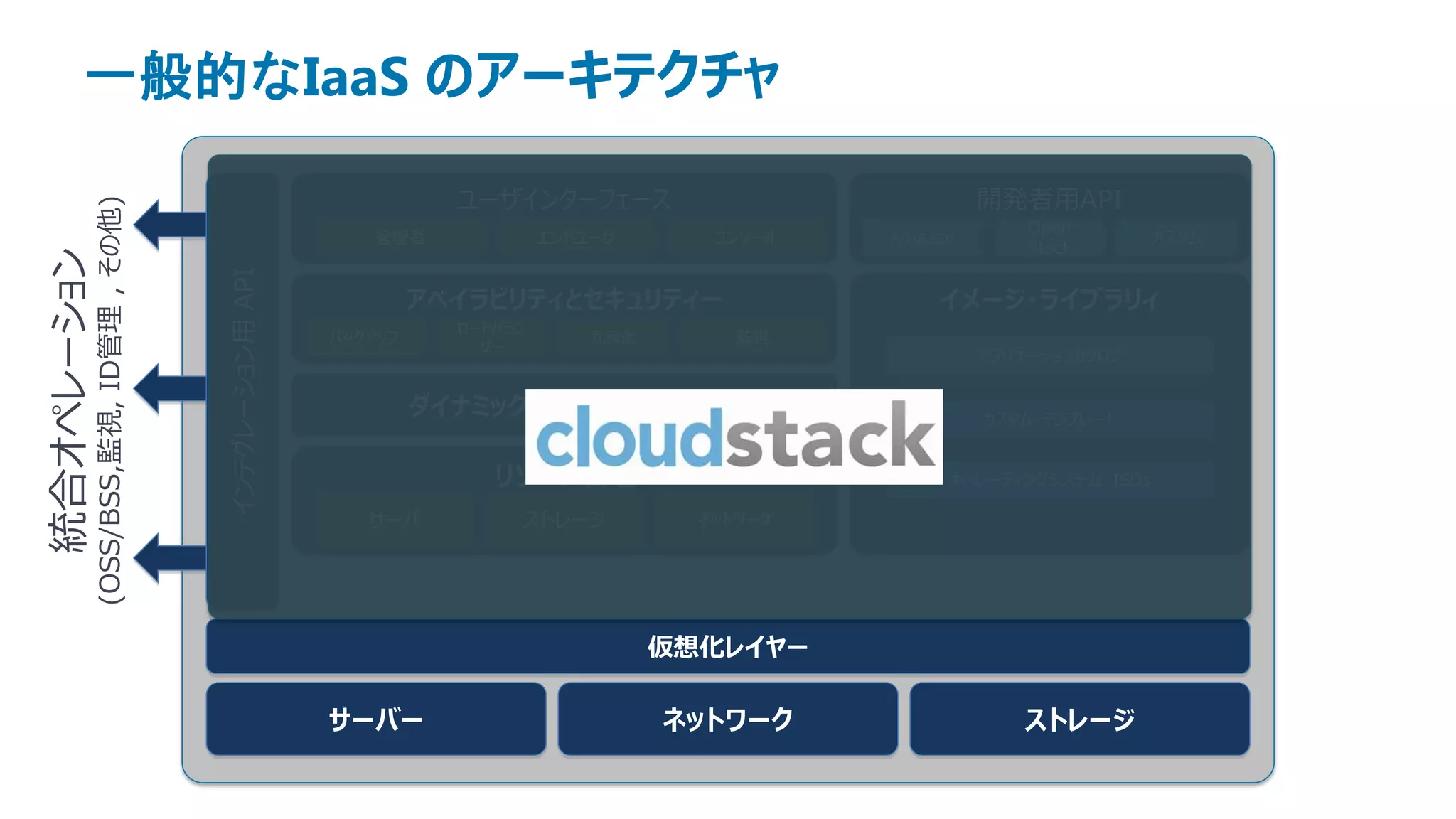

- 15. 一般的なIaaS のアーキテクチャ ユーザインターフェース 開発者用API (OSS/BSS,監視, ID管理 , その他) Open 管理者 エンドユーザ コンソール Amazon カスタム Stack 統合オペレーション インテグレーション用 API アベイラビリティとセキュリティー イメージ・ライブラリィ ロードバラン バックアップ 冗長化 監視 サー アプリケーションカタログ ダイナミック・ワークロード管理 カスタム・テンプレート リソース管理 オペレーティングシステム、ISOs サーバ ストレージ ネットワーク 仮想化レイヤー サーバー ネットワーク ストレージ

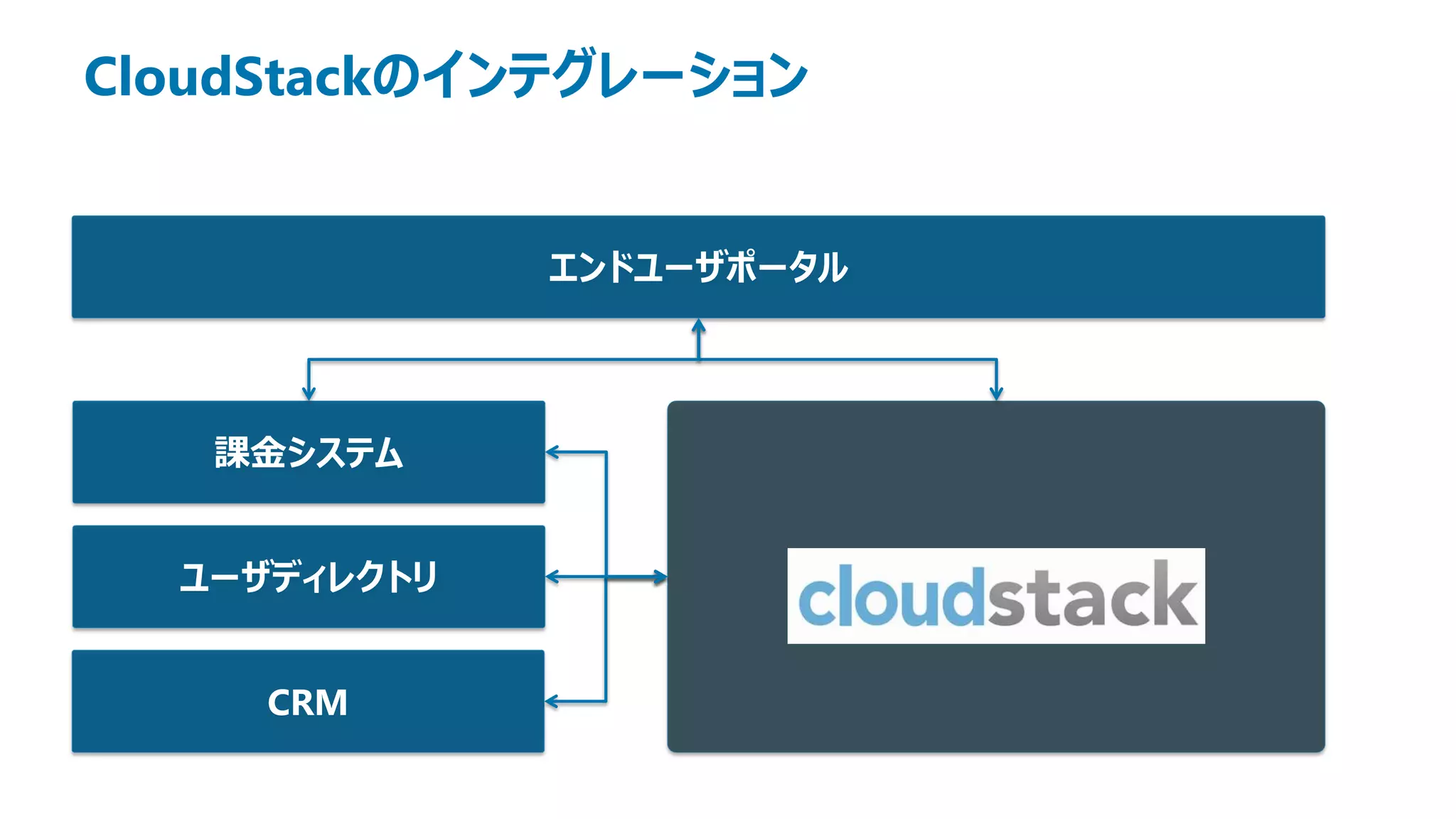

- 16. CloudStackのインテグレーション エンドユーザポータル 課金システム ユーザディレクトリ CRM

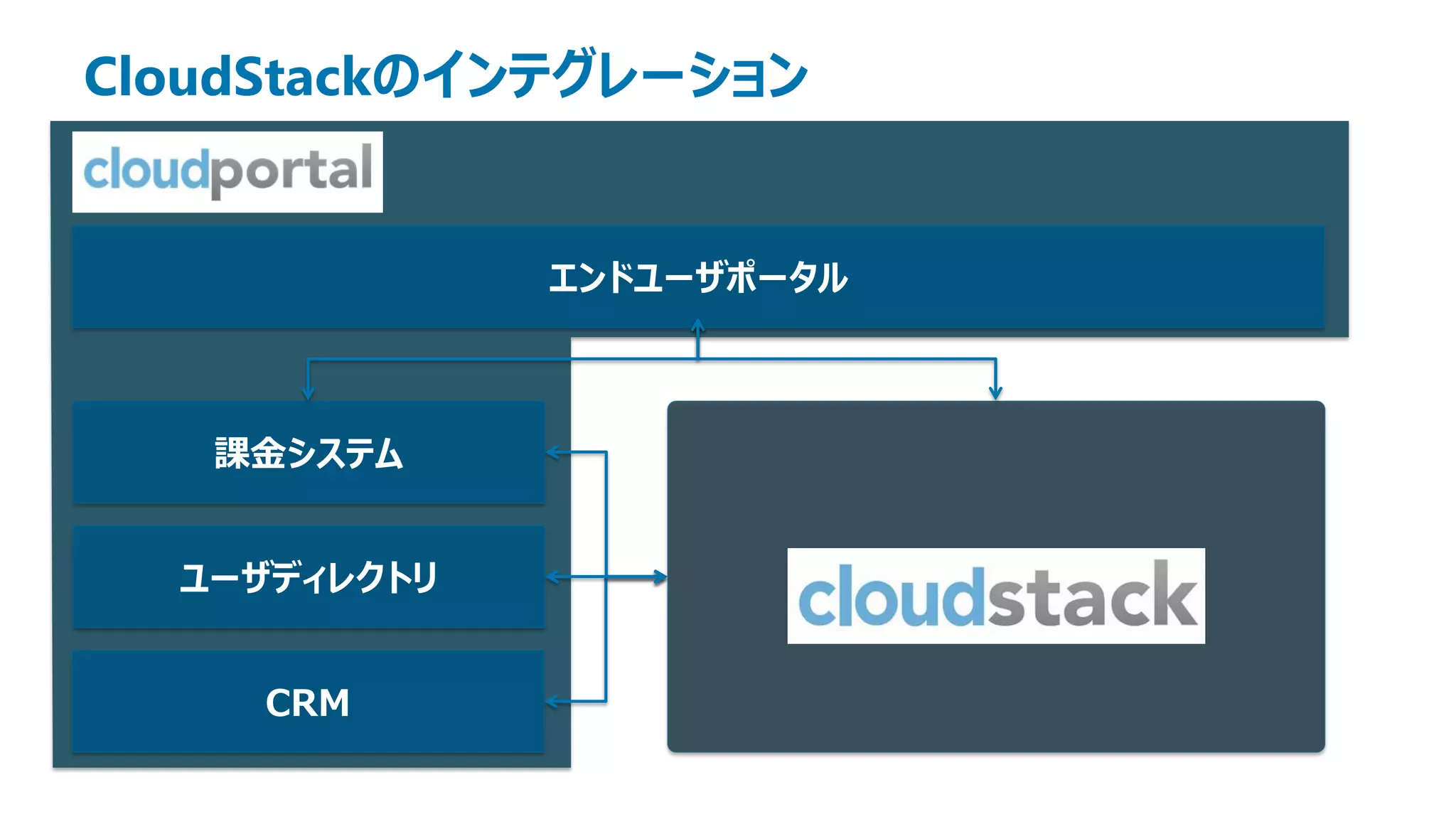

- 17. CloudStackのインテグレーション エンドユーザポータル 課金システム ユーザディレクトリ CRM
- 18.

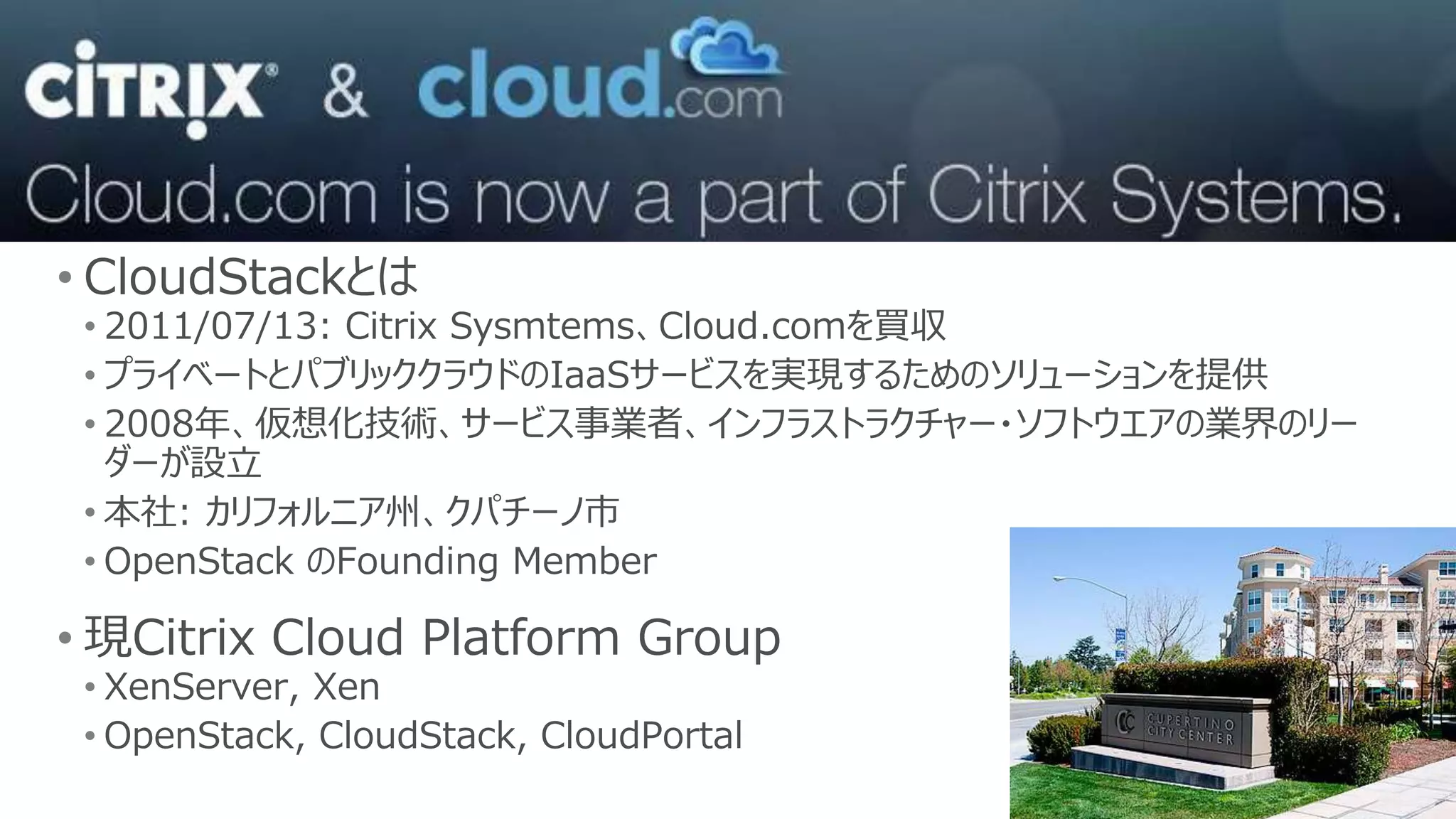

- 19. • CloudStackとは •2011/07/13: Citrix Sysmtems、Cloud.comを買収 • プライベートとパブリッククラウドのIaaSサービスを実現するためのソリューションを提供 • 2008年、仮想化技術、サービス事業者、インフラストラクチャー・ソフトウエアの業界のリー ダーが設立 • 本社: カリフォルニア州、クパチーノ市 • OpenStack のFounding Member • 現Citrix Cloud Platform Group • XenServer, Xen • OpenStack, CloudStack, CloudPortal

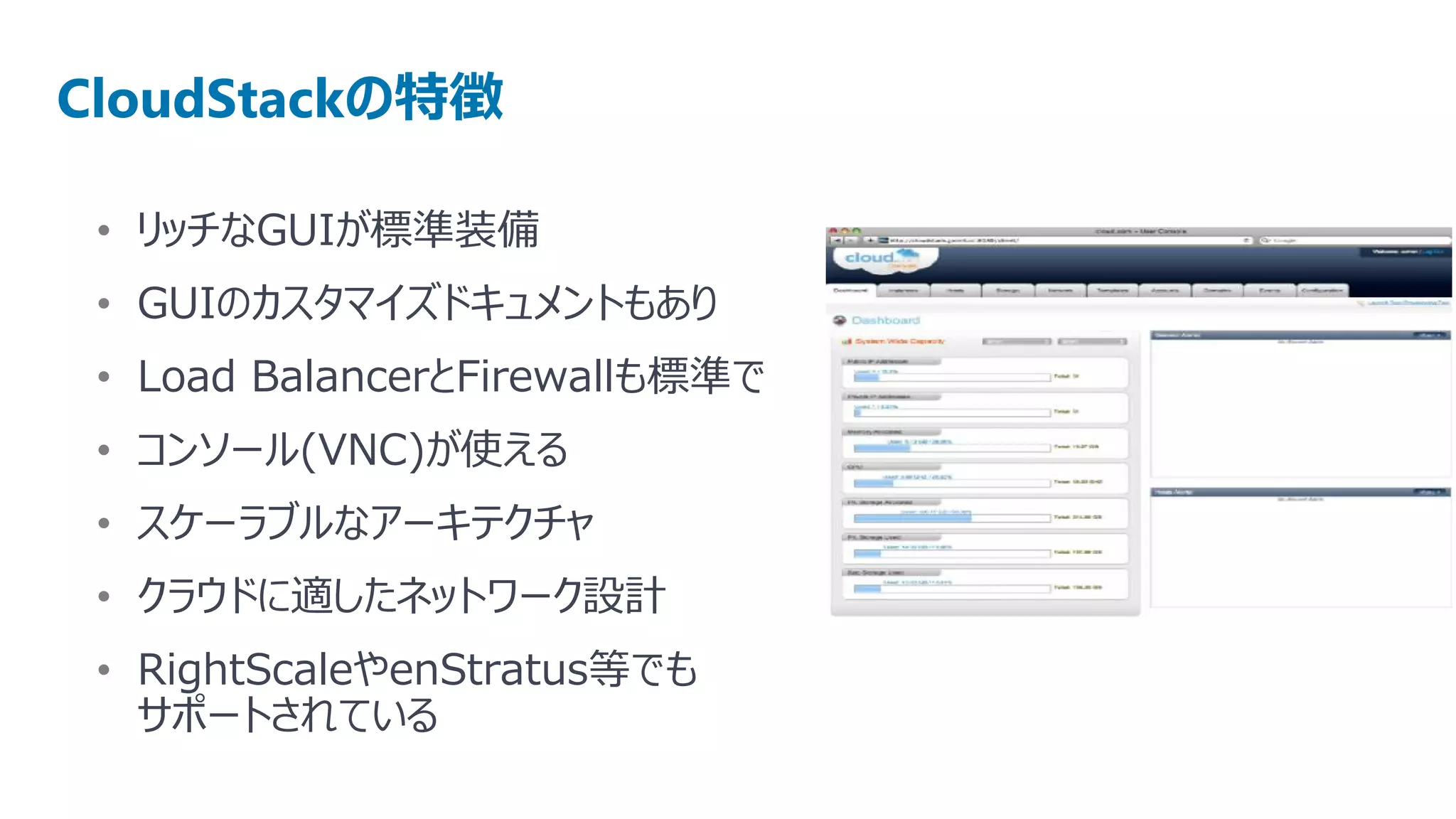

- 20. CloudStackの特徴 • リッチなGUIが標準装備 • GUIのカスタマイズドキュメントもあり • Load BalancerとFirewallも標準で • コンソール(VNC)が使える • スケーラブルなアーキテクチャ • クラウドに適したネットワーク設計 • RightScaleやenStratus等でも サポートされている

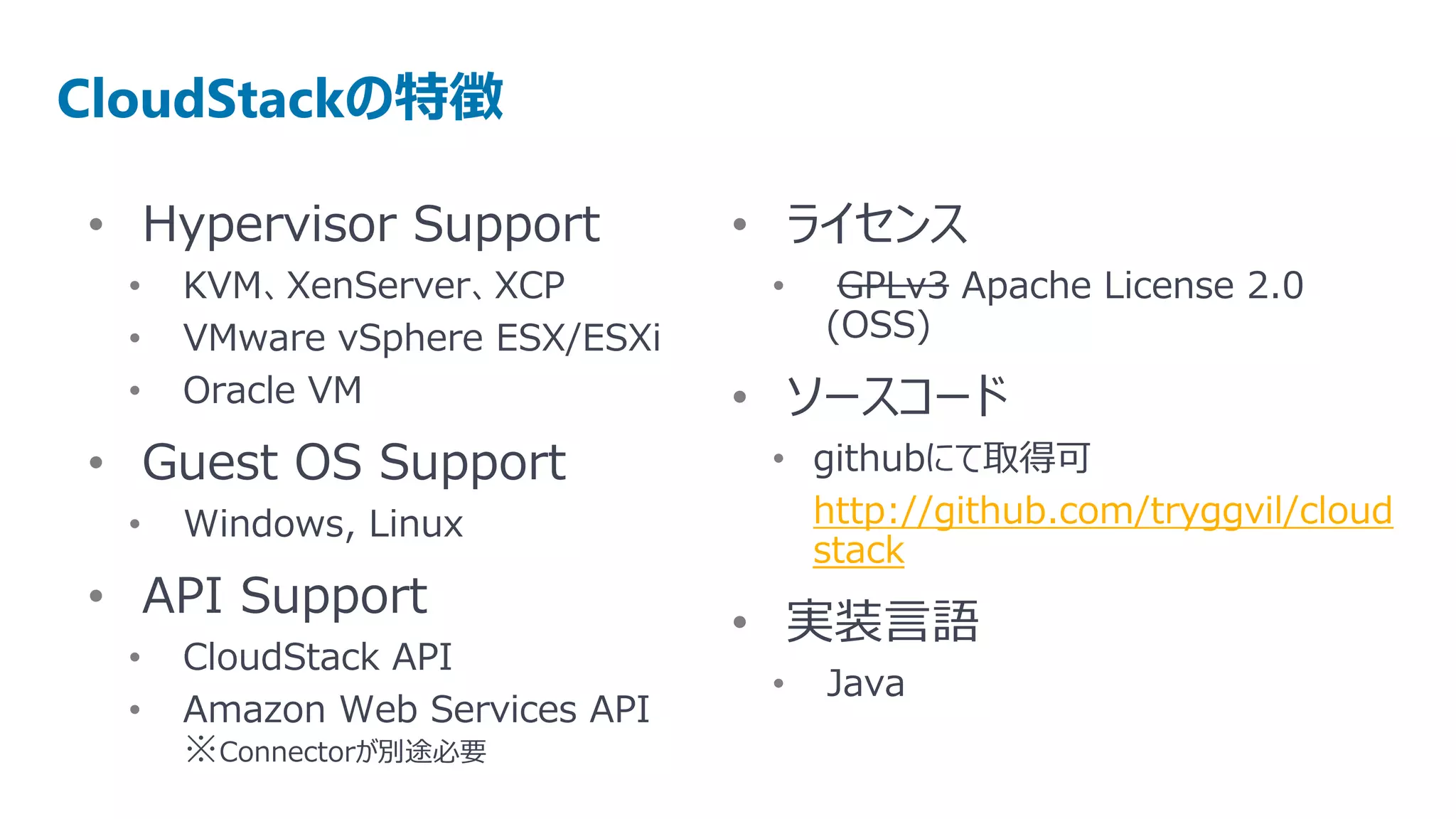

- 21. CloudStackの特徴 • Hypervisor Support • ライセンス • KVM、XenServer、XCP • GPLv3 Apache License 2.0 • VMware vSphere ESX/ESXi (OSS) • Oracle VM • ソースコード • Guest OS Support • githubにて取得可 • Windows, Linux http://github.com/tryggvil/cloud stack • API Support • 実装言語 • CloudStack API • Java • Amazon Web Services API ※Connectorが別途必要
- 22.
- 23.

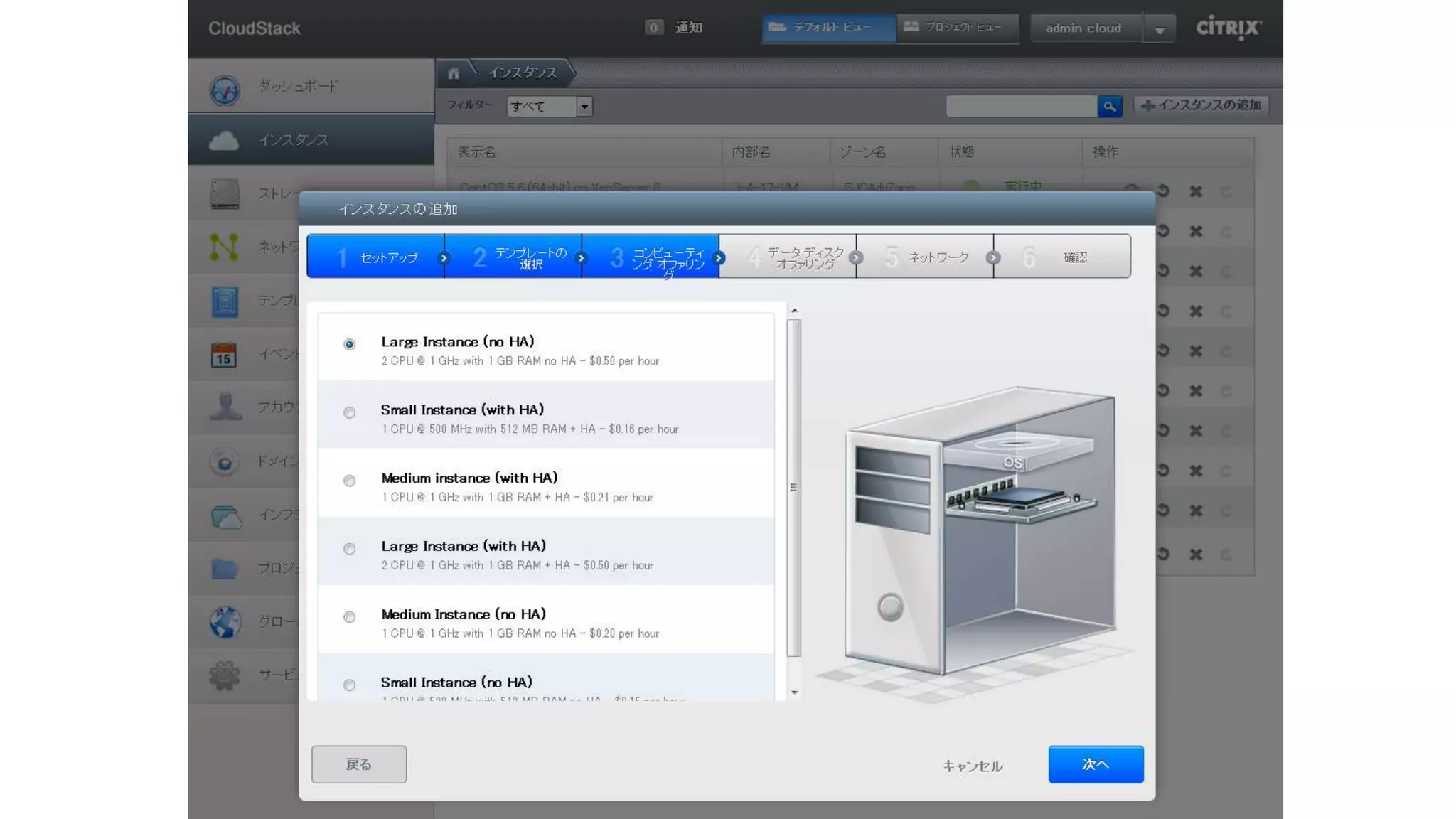

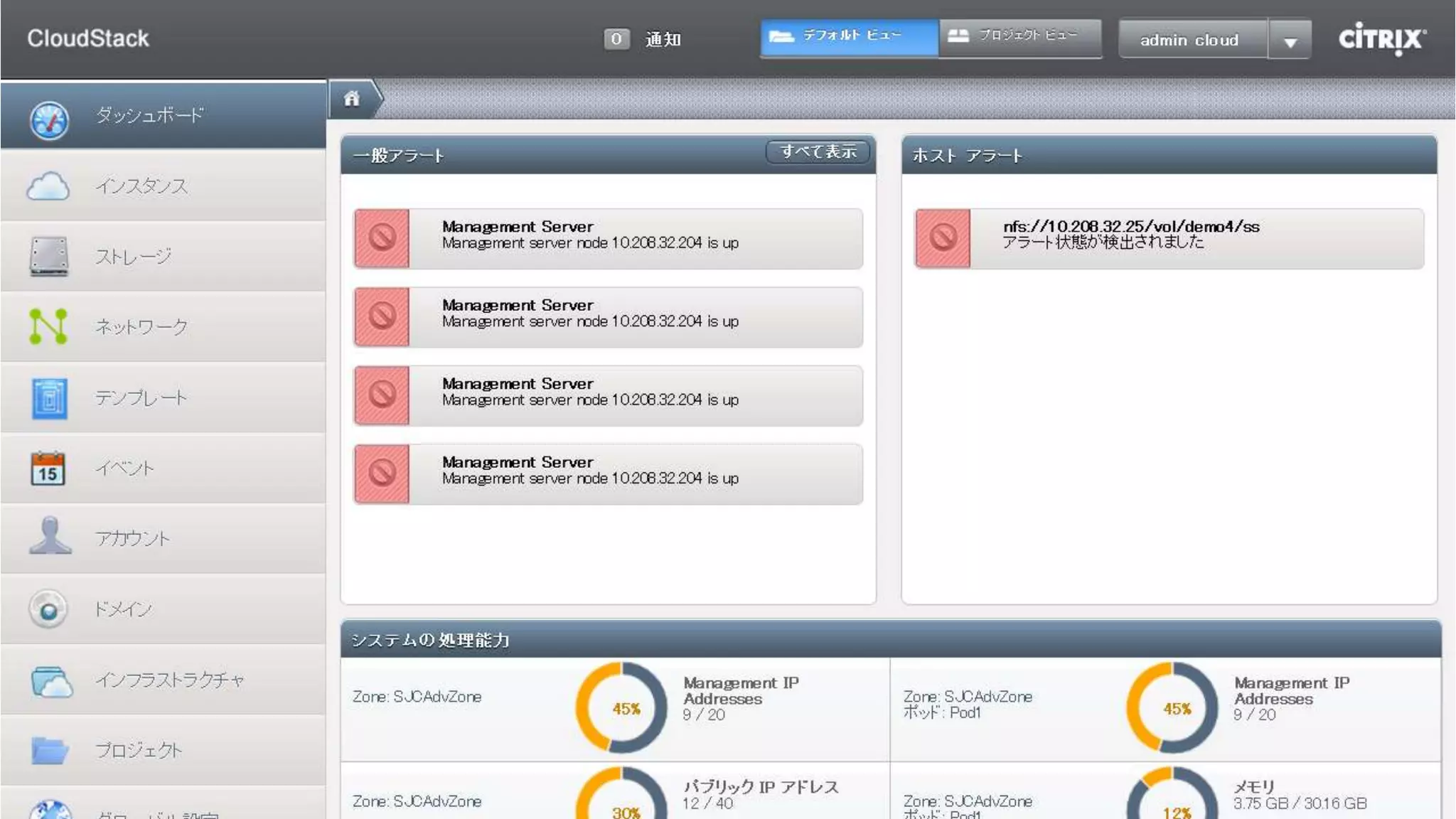

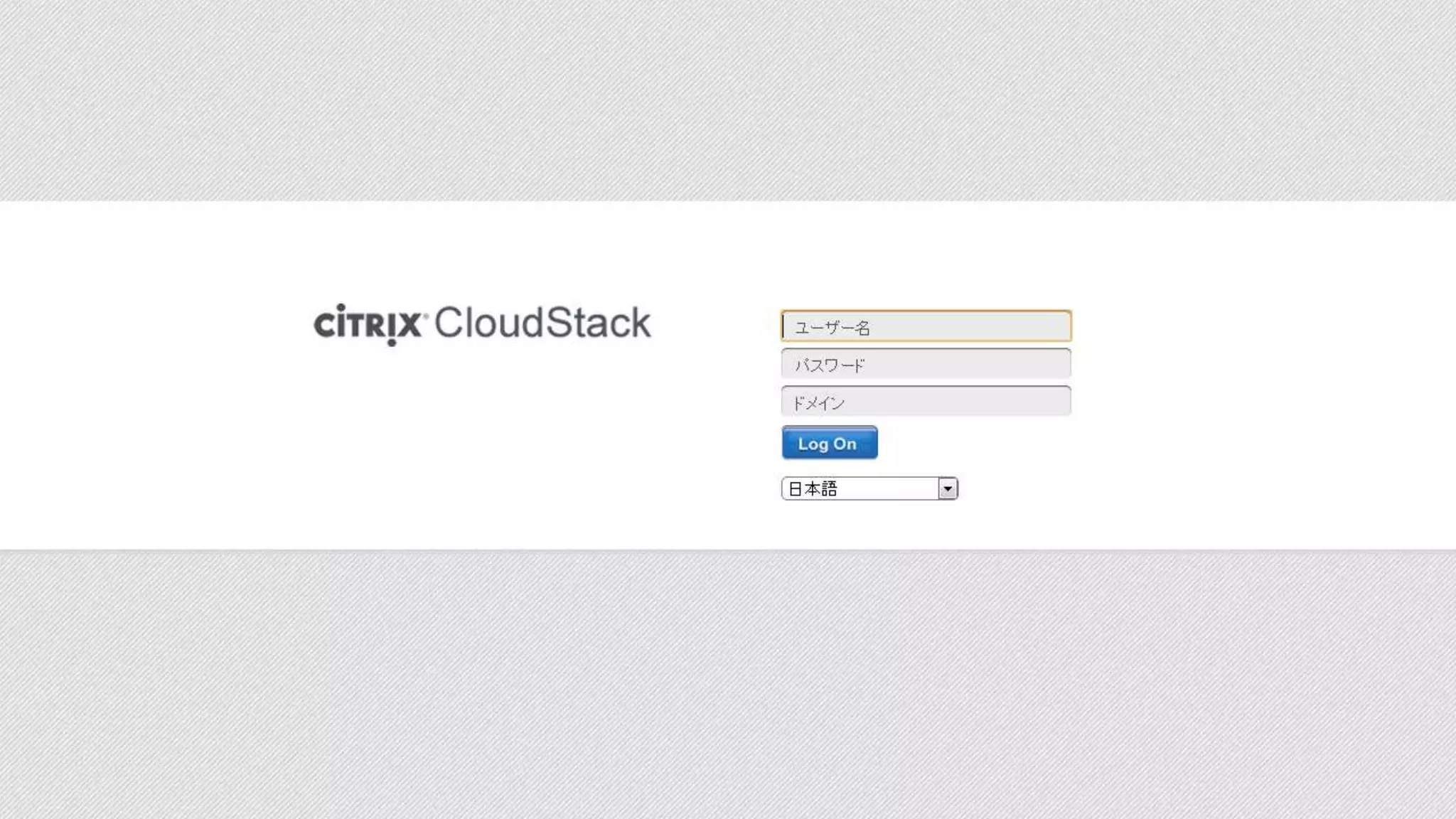

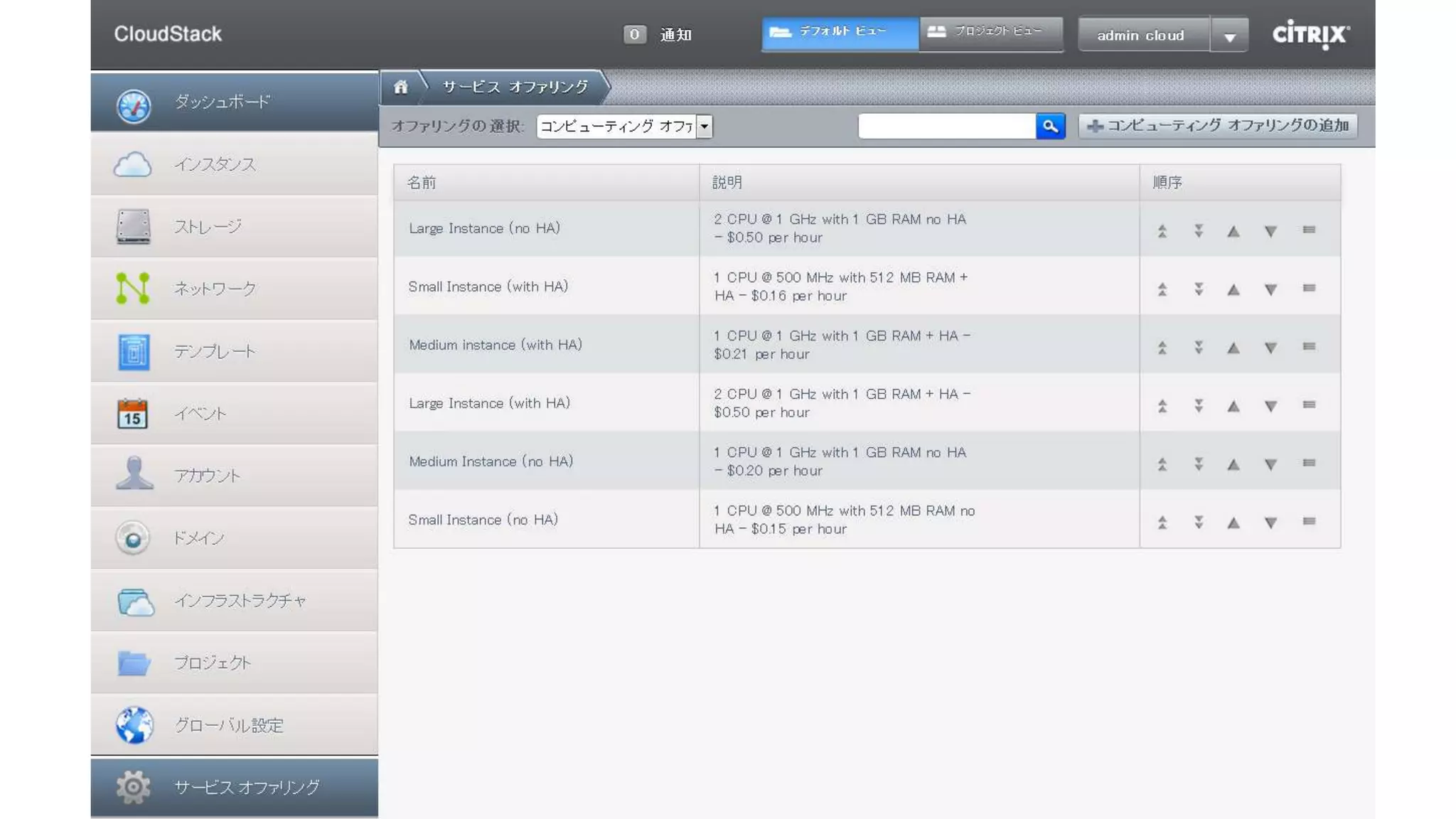

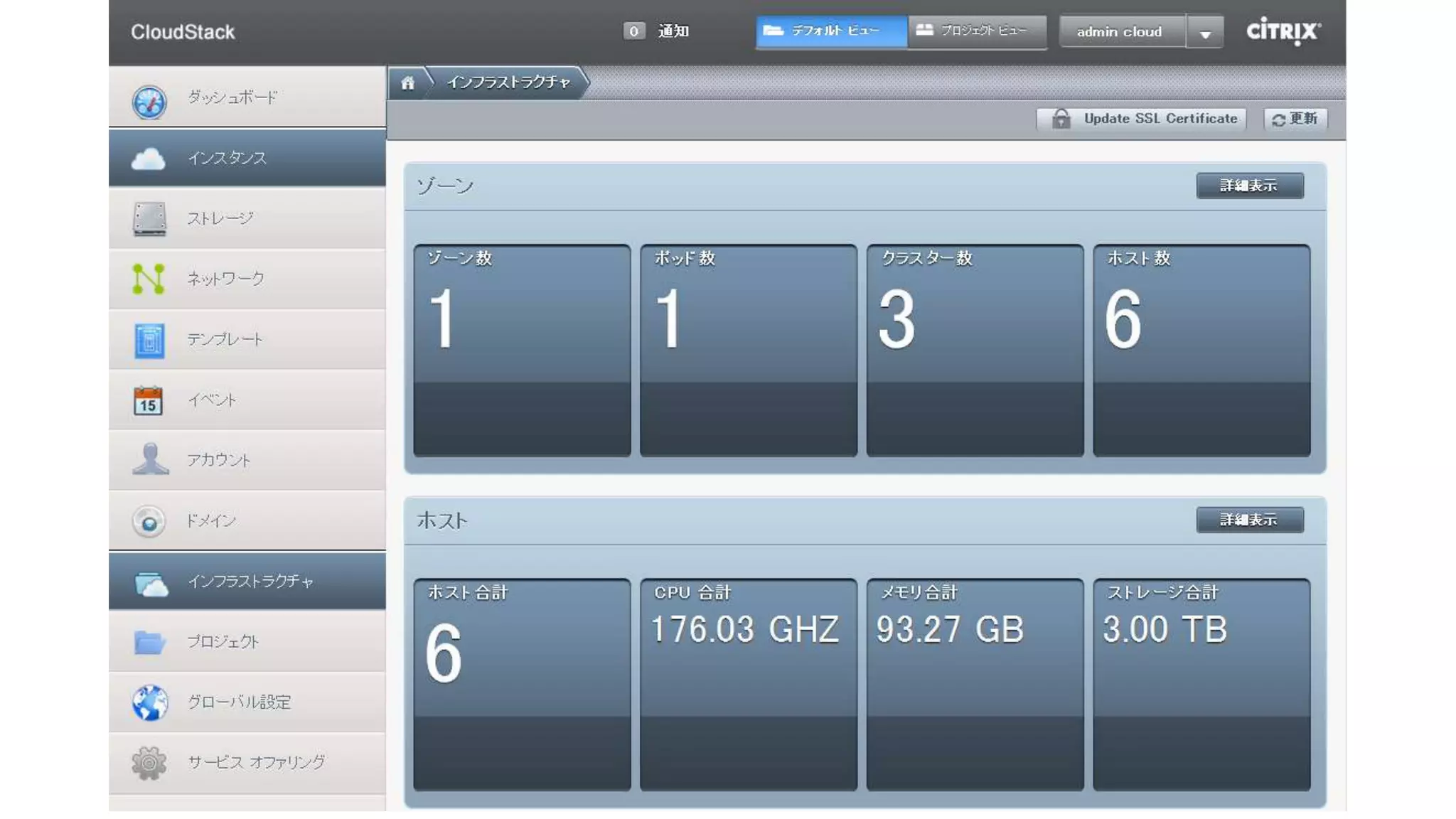

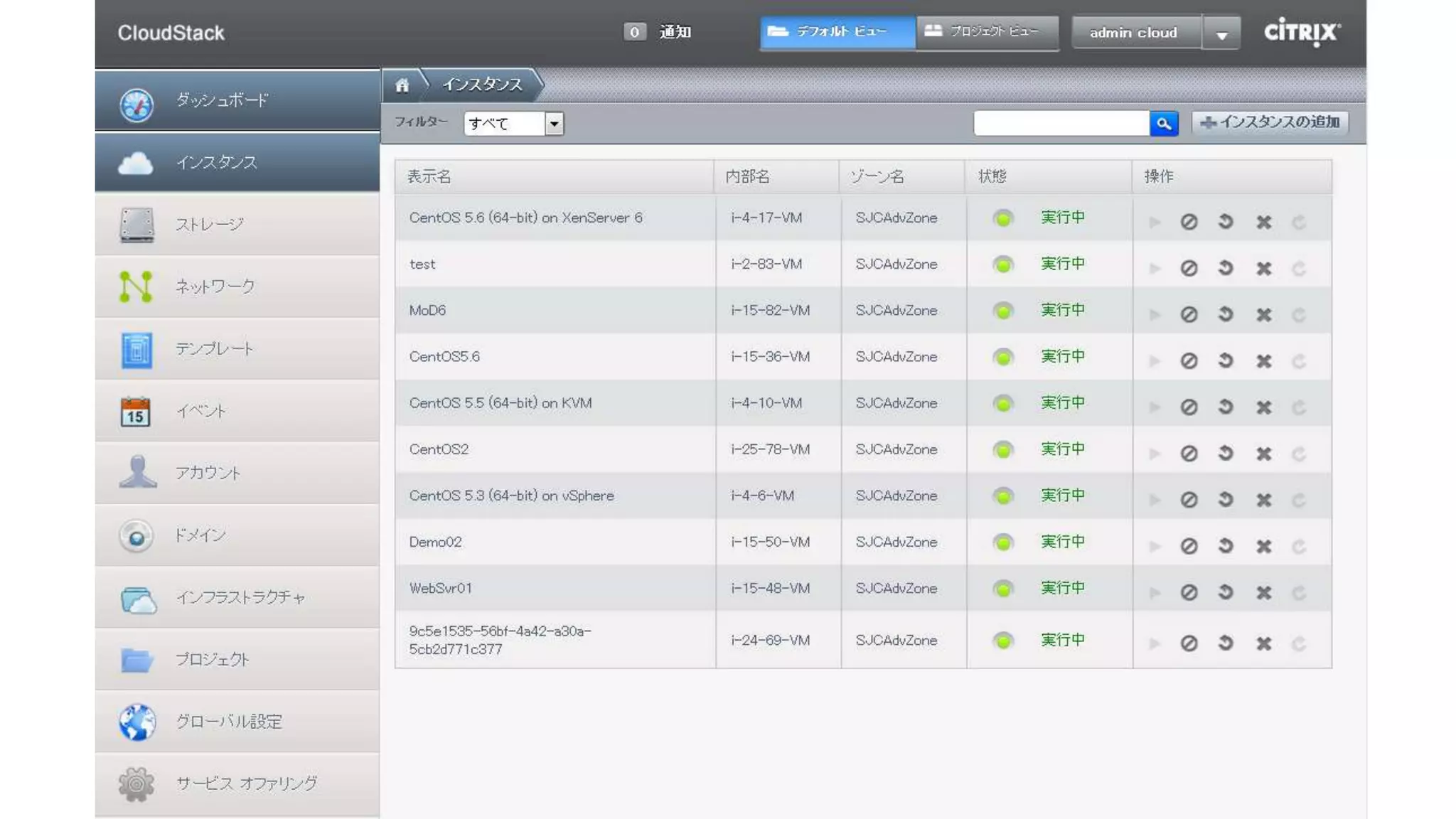

- 30.

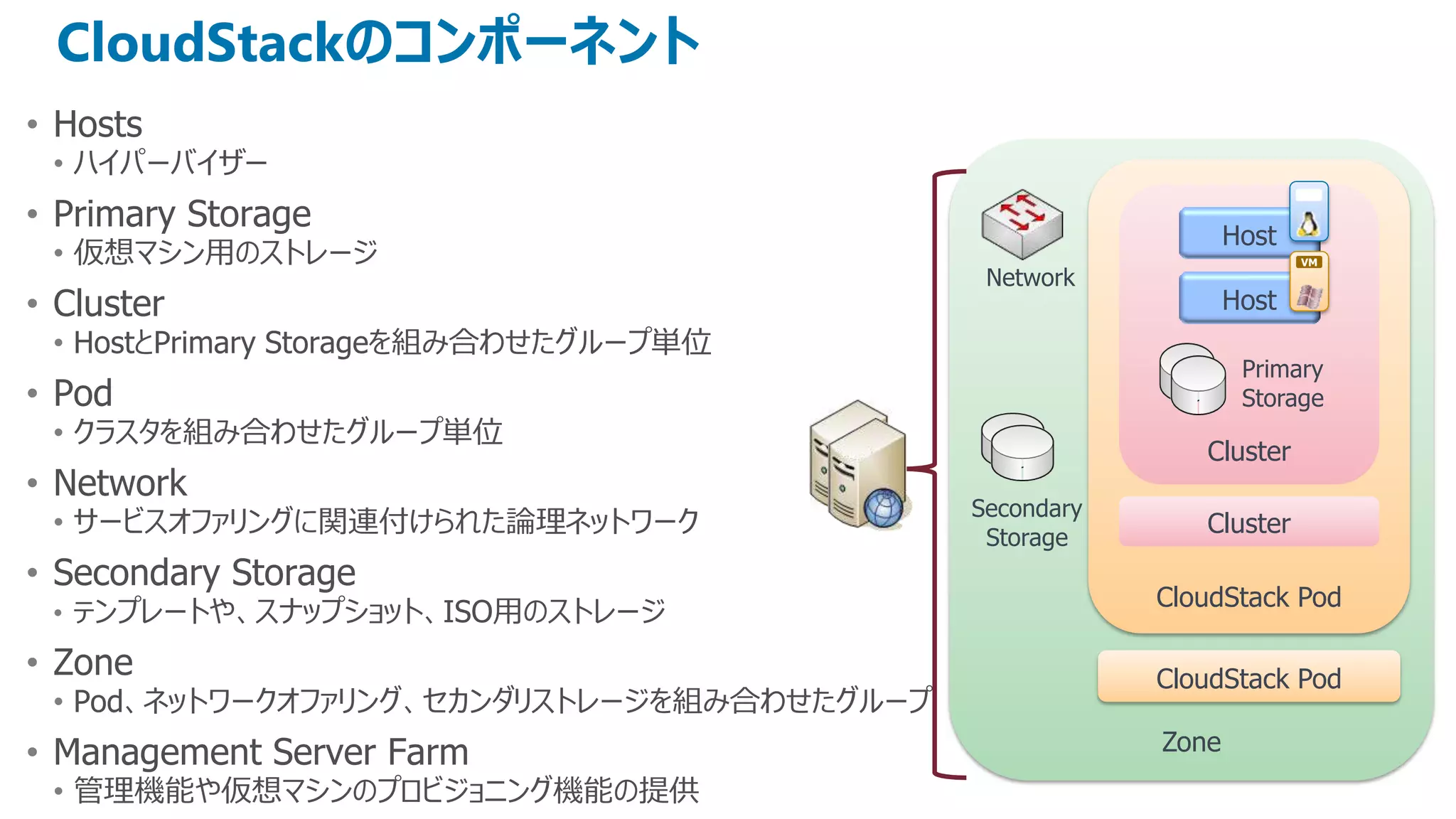

- 31. CloudStackのコンポーネント • Hosts •ハイパーバイザー VM • Primary Storage Host • 仮想マシン用のストレージ VM Network • Cluster Host • HostとPrimary Storageを組み合わせたグループ単位 Primary • Pod Storage • クラスタを組み合わせたグループ単位 Cluster • Network Secondary • サービスオファリングに関連付けられた論理ネットワーク Storage Cluster • Secondary Storage CloudStack Pod • テンプレートや、スナップショット、ISO用のストレージ • Zone CloudStack Pod • Pod、ネットワークオファリング、セカンダリストレージを組み合わせたグループ • Management Server Farm Zone • 管理機能や仮想マシンのプロビジョニング機能の提供

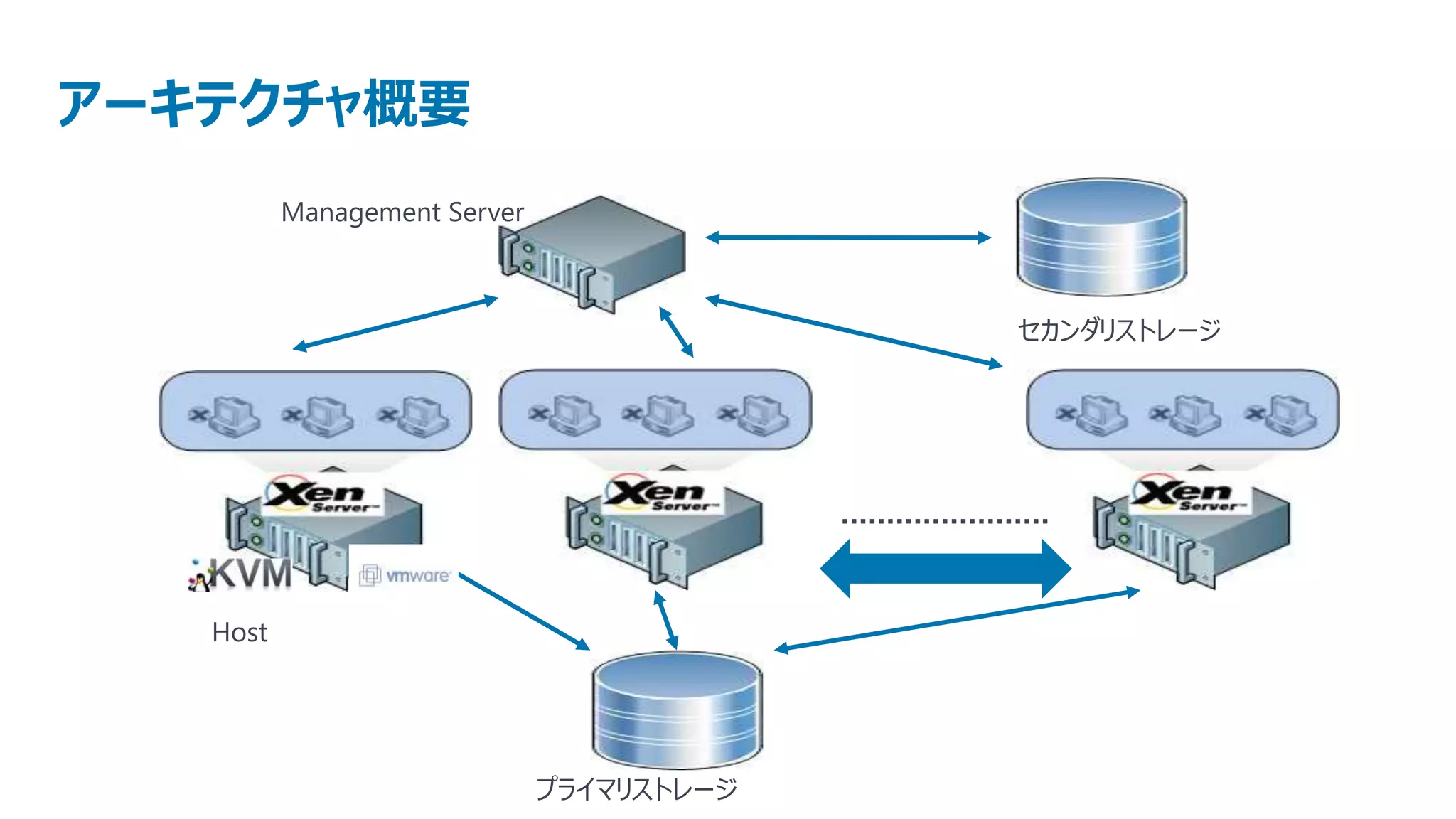

- 32. アーキテクチャ概要 Management Server セカンダリストレージ Host プライマリストレージ
- 33. 拡張性に富む設計 利用可能なゾーン VMOps Pod VMOps Pod VMOps Pod CloudStack Pod CloudStack Pod CloudStack Pod CloudStack Pod

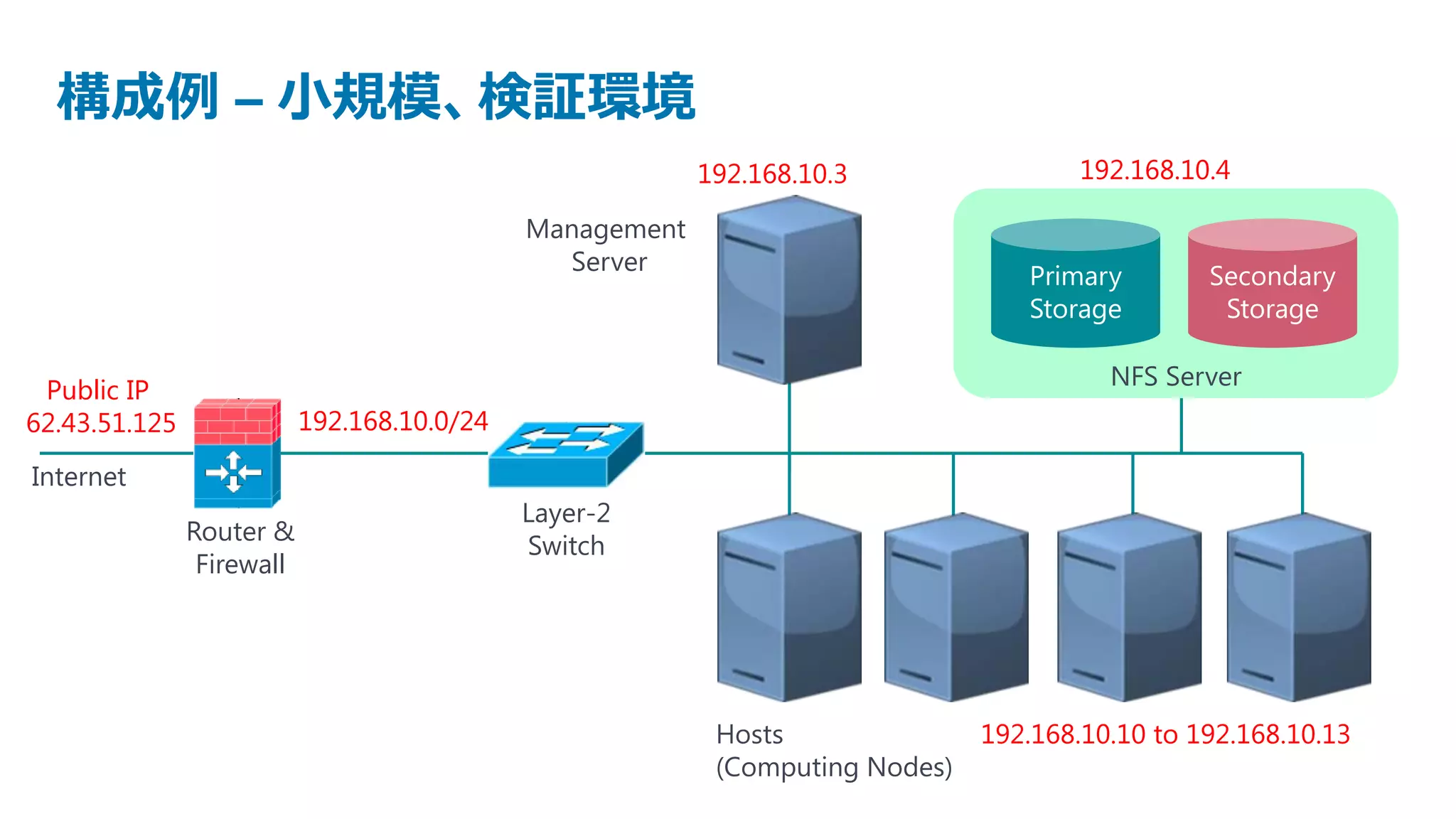

- 34. 構成例 – 小規模、検証環境 192.168.10.3 192.168.10.4 Management Server Primary Secondary Storage Storage NFS Server Public IP 62.43.51.125 192.168.10.0/24 Internet Layer-2 Router & Switch Firewall Hosts 192.168.10.10 to 192.168.10.13 (Computing Nodes)

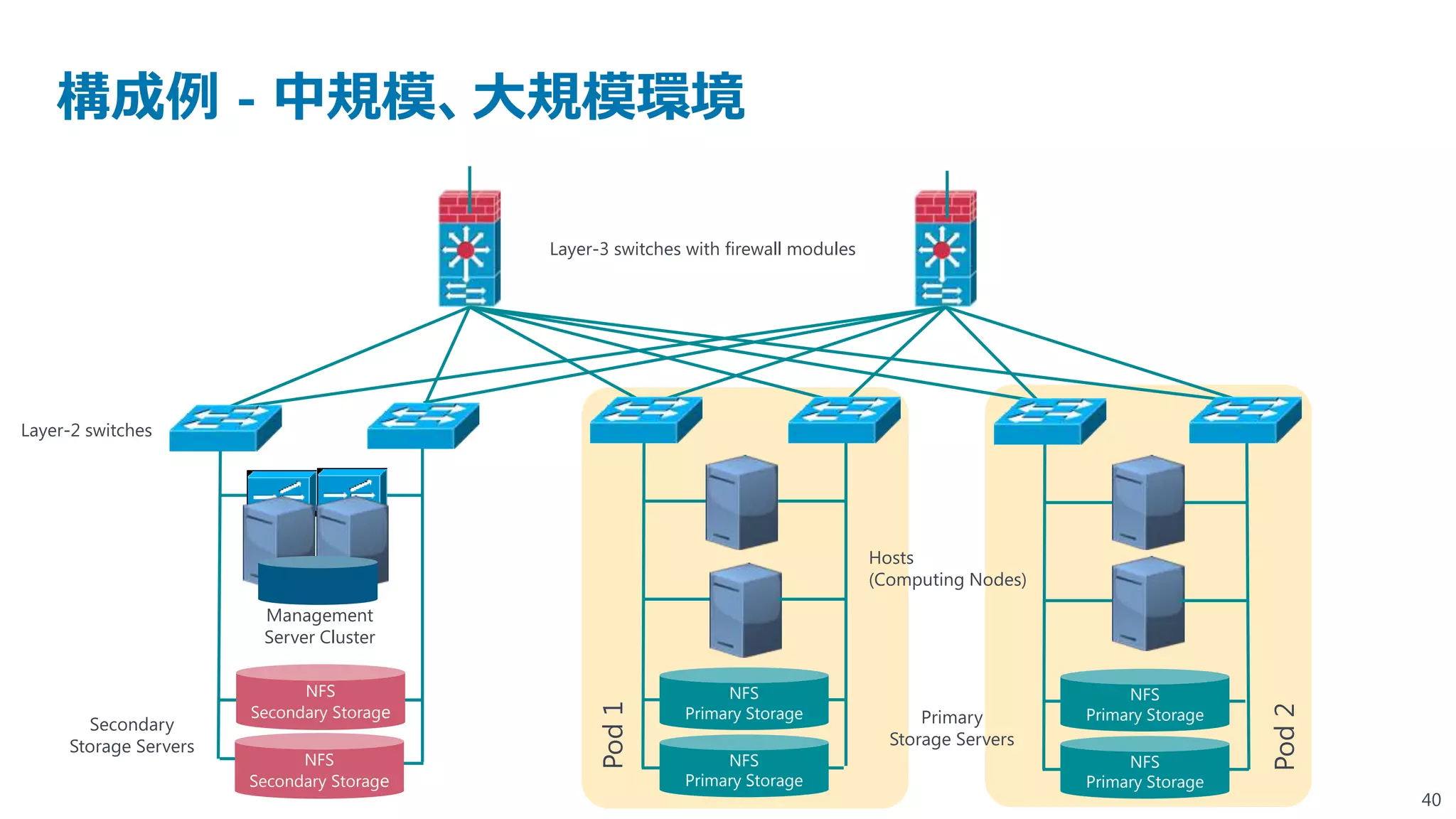

- 35. 構成例 - 中規模、大規模環境 Layer-3 switches with firewall modules Layer-2 switches Hosts (Computing Nodes) Management Server Cluster NFS NFS NFS Secondary Storage Primary Storage Pod 1 Primary Storage Pod 2 Secondary Primary Storage Servers Storage Servers NFS NFS NFS Secondary Storage Primary Storage Primary Storage 40
- 36. 構成例 - マルチサイト環境 Secondary Managemen MySQL Primary Replication t Server Managemen t Server Data Center 2 Availability Availability Zone 4 Zone 1 Data Center 4 Data Center 1 Availability Zone 2 Availability Zone 3 Data Center 3

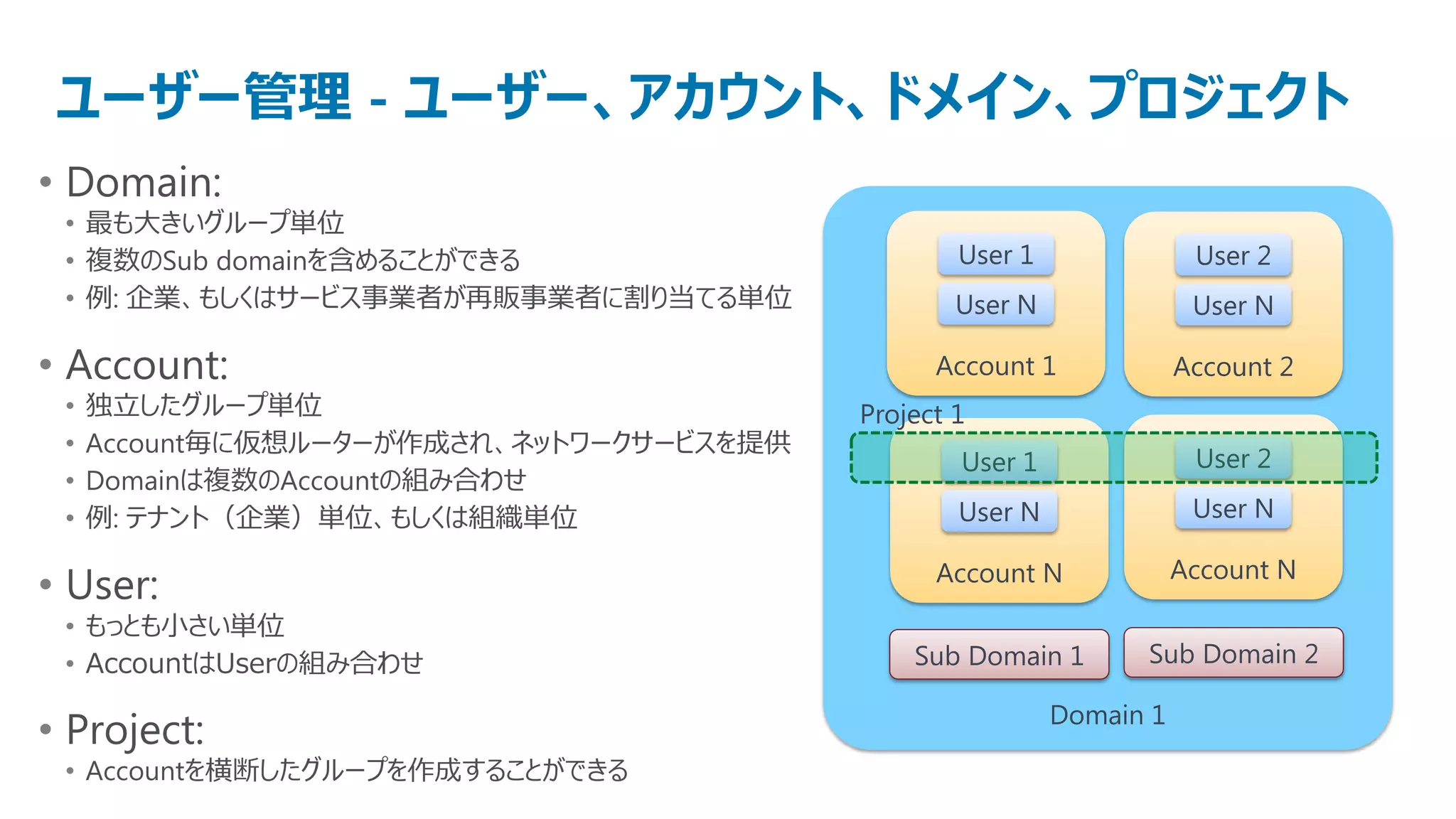

- 37. ユーザー管理 - ユーザー、アカウント、ドメイン、プロジェクト •Domain: • 最も大きいグループ単位 • 複数のSub domainを含めることができる User 1 User 2 • 例: 企業、もしくはサービス事業者が再販事業者に割り当てる単位 User N User N • Account: Account 1 Account 2 • 独立したグループ単位 Project 1 • Account毎に仮想ルーターが作成され、ネットワークサービスを提供 User 1 User 2 • Domainは複数のAccountの組み合わせ • 例: テナント（企業）単位、もしくは組織単位 User N User N Account N Account N • User: • もっとも小さい単位 • AccountはUserの組み合わせ Sub Domain 1 Sub Domain 2 Domain 1 • Project: • Accountを横断したグループを作成することができる

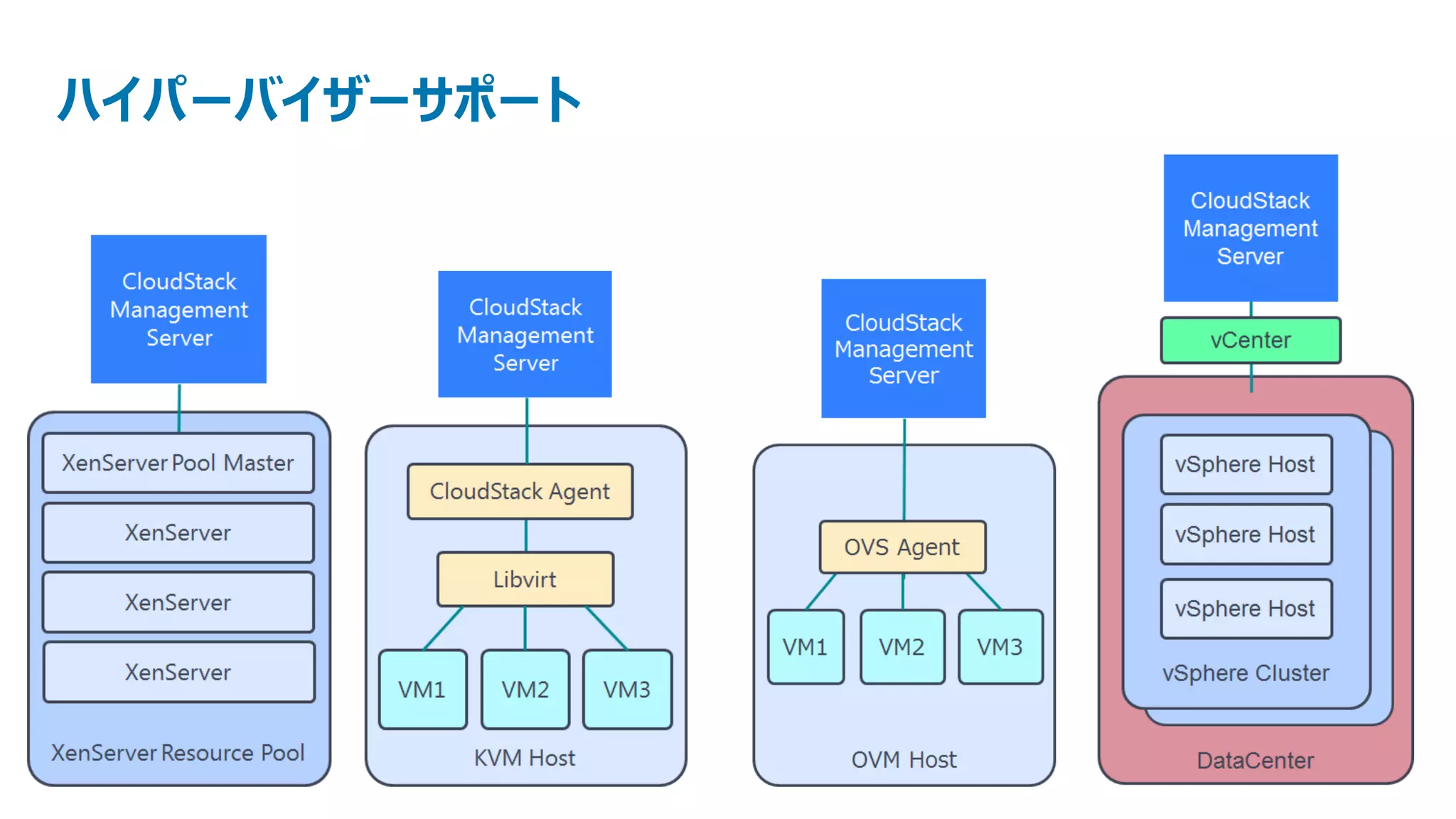

- 38.

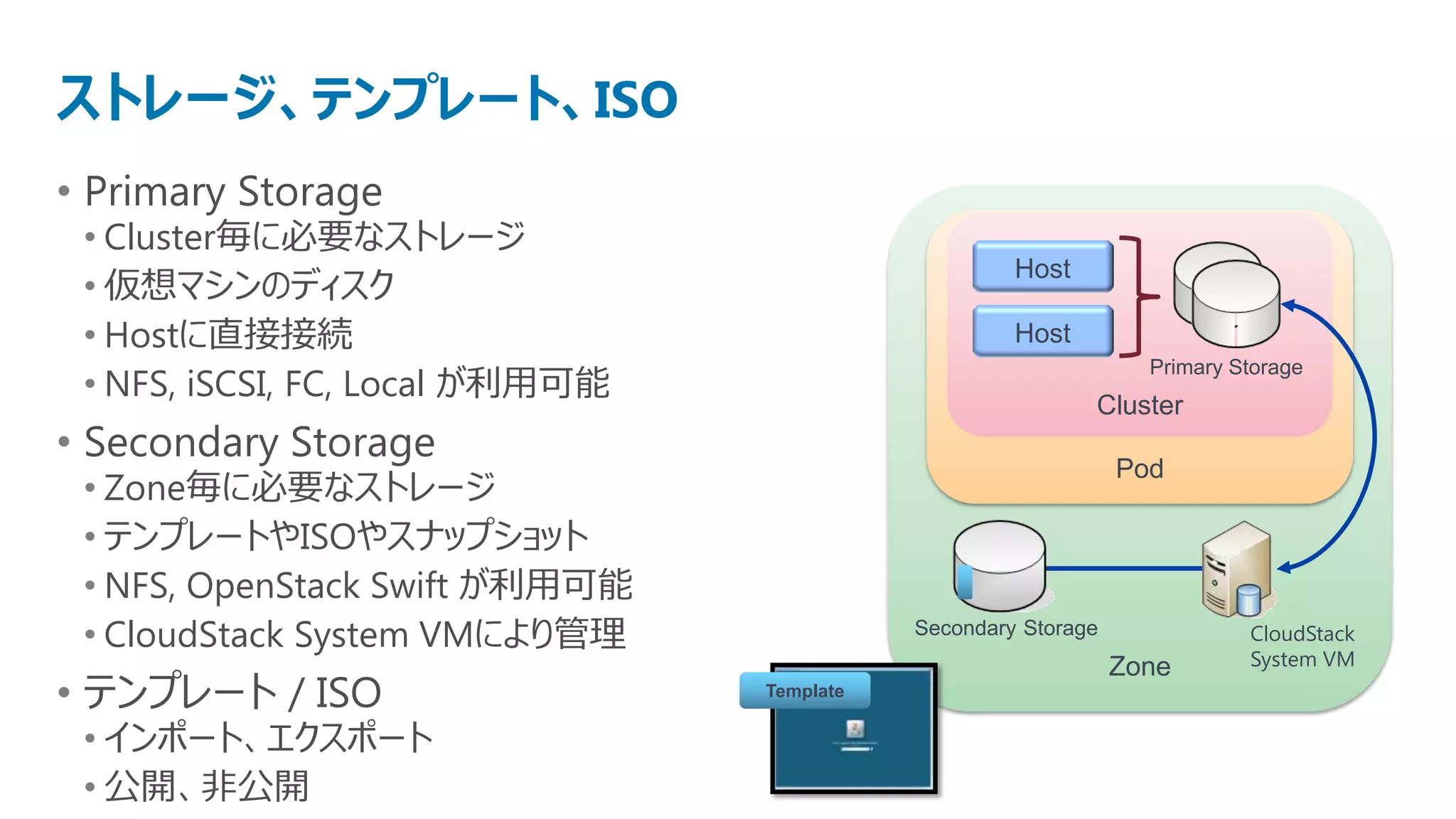

- 39. ストレージ、テンプレート、ISO • Primary Storage • Cluster毎に必要なストレージ Host • 仮想マシンのディスク • Hostに直接接続 Host • NFS, iSCSI, FC, Local が利用可能 Primary Storage Cluster • Secondary Storage Pod • Zone毎に必要なストレージ • テンプレートやISOやスナップショット • NFS, OpenStack Swift が利用可能 • CloudStack System VMにより管理 Secondary Storage CloudStack Zone System VM • テンプレート / ISO Template • インポート、エクスポート • 公開、非公開

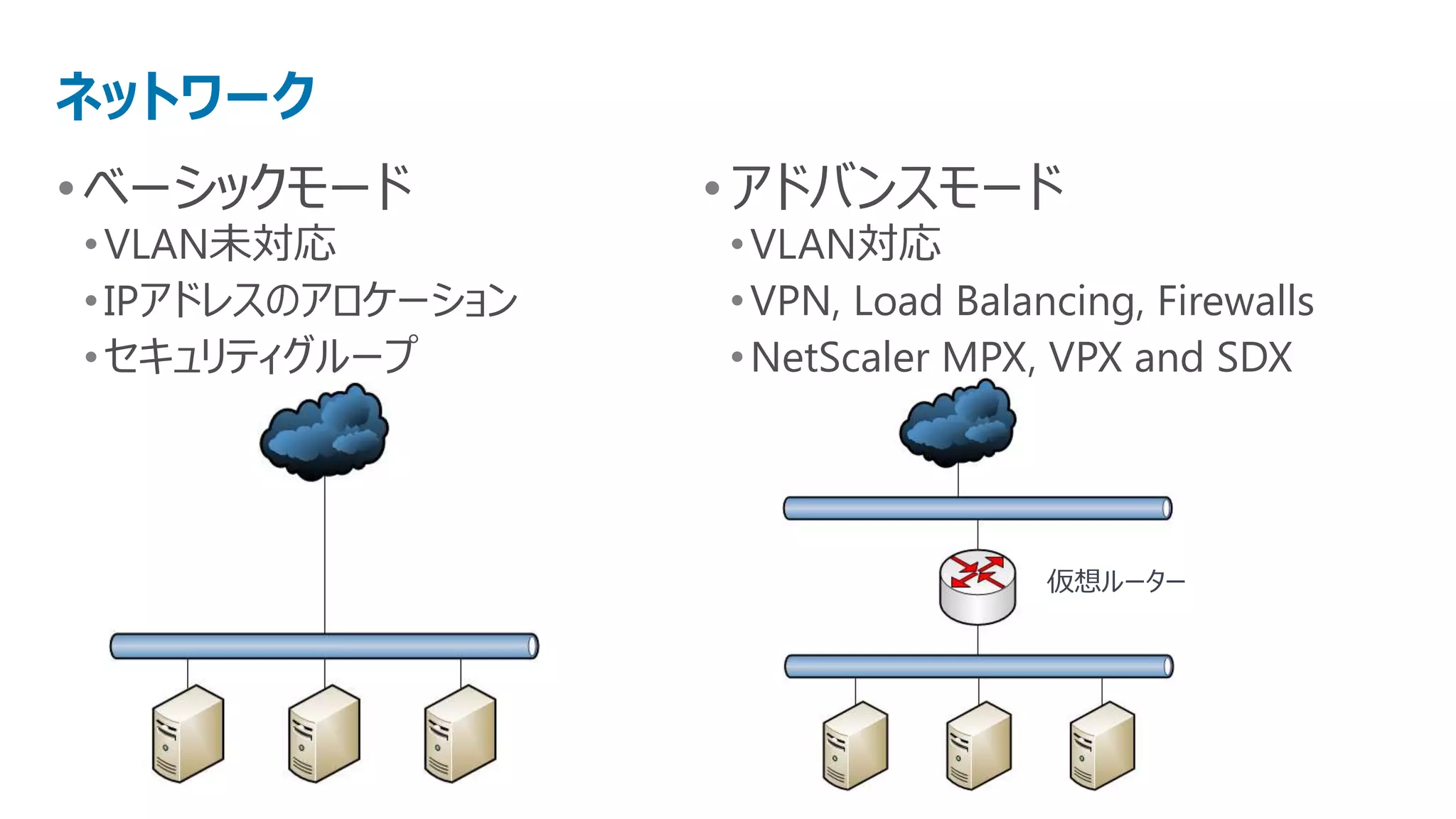

- 40. ネットワーク • ベーシックモード • アドバンスモード • VLAN未対応 • VLAN対応 • IPアドレスのアロケーション • VPN, Load Balancing, Firewalls • セキュリティグループ • NetScaler MPX, VPX and SDX 仮想ルーター

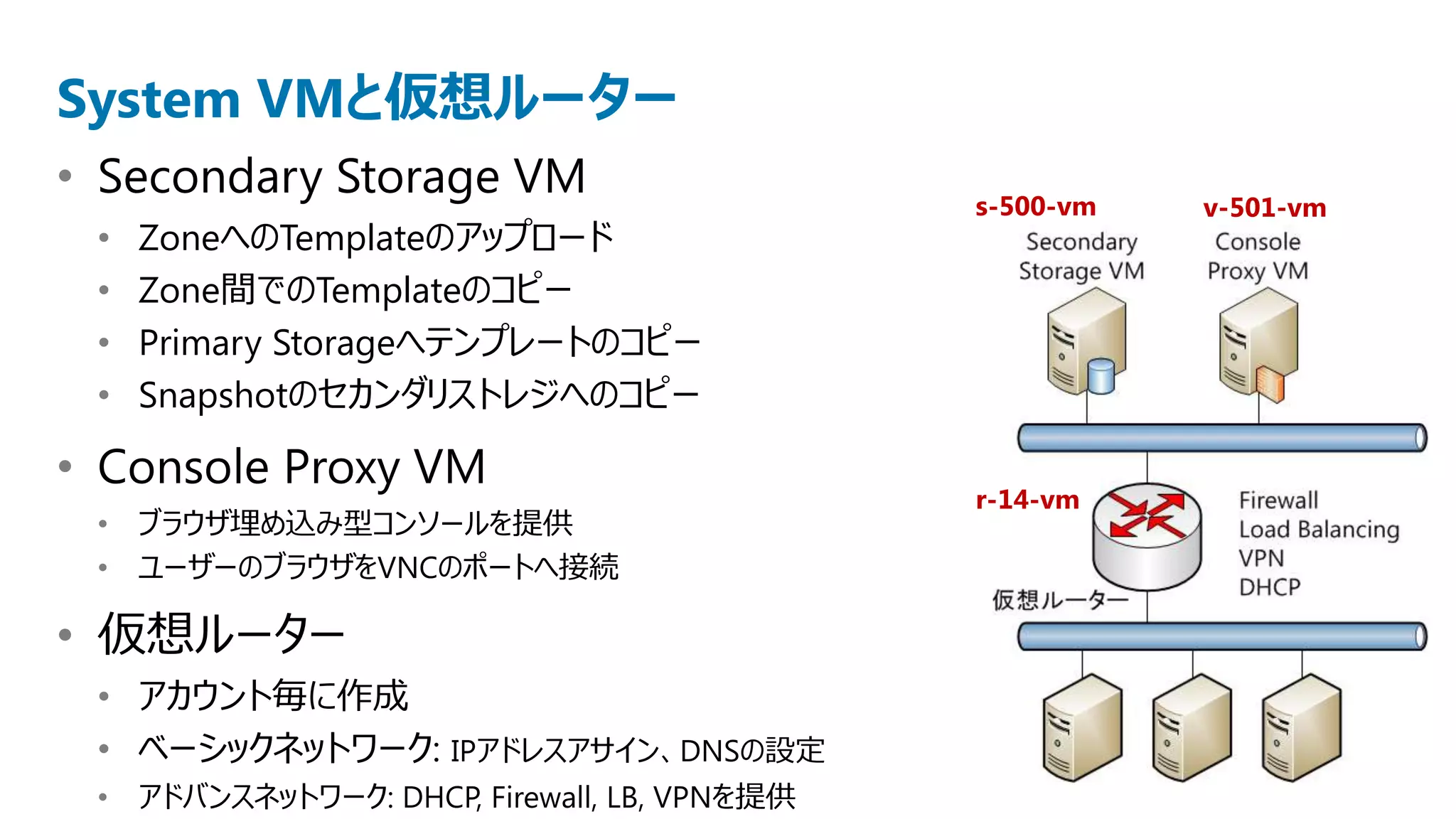

- 41. System VMと仮想ルーター • SecondaryStorage VM s-500-vm v-501-vm • ZoneへのTemplateのアップロード • Zone間でのTemplateのコピー • Primary Storageへテンプレートのコピー • Snapshotのセカンダリストレジへのコピー • Console Proxy VM r-14-vm • ブラウザ埋め込み型コンソールを提供 • ユーザーのブラウザをVNCのポートへ接続 • 仮想ルーター • アカウント毎に作成 • ベーシックネットワーク: IPアドレスアサイン、DNSの設定 • アドバンスネットワーク: DHCP, Firewall, LB, VPNを提供

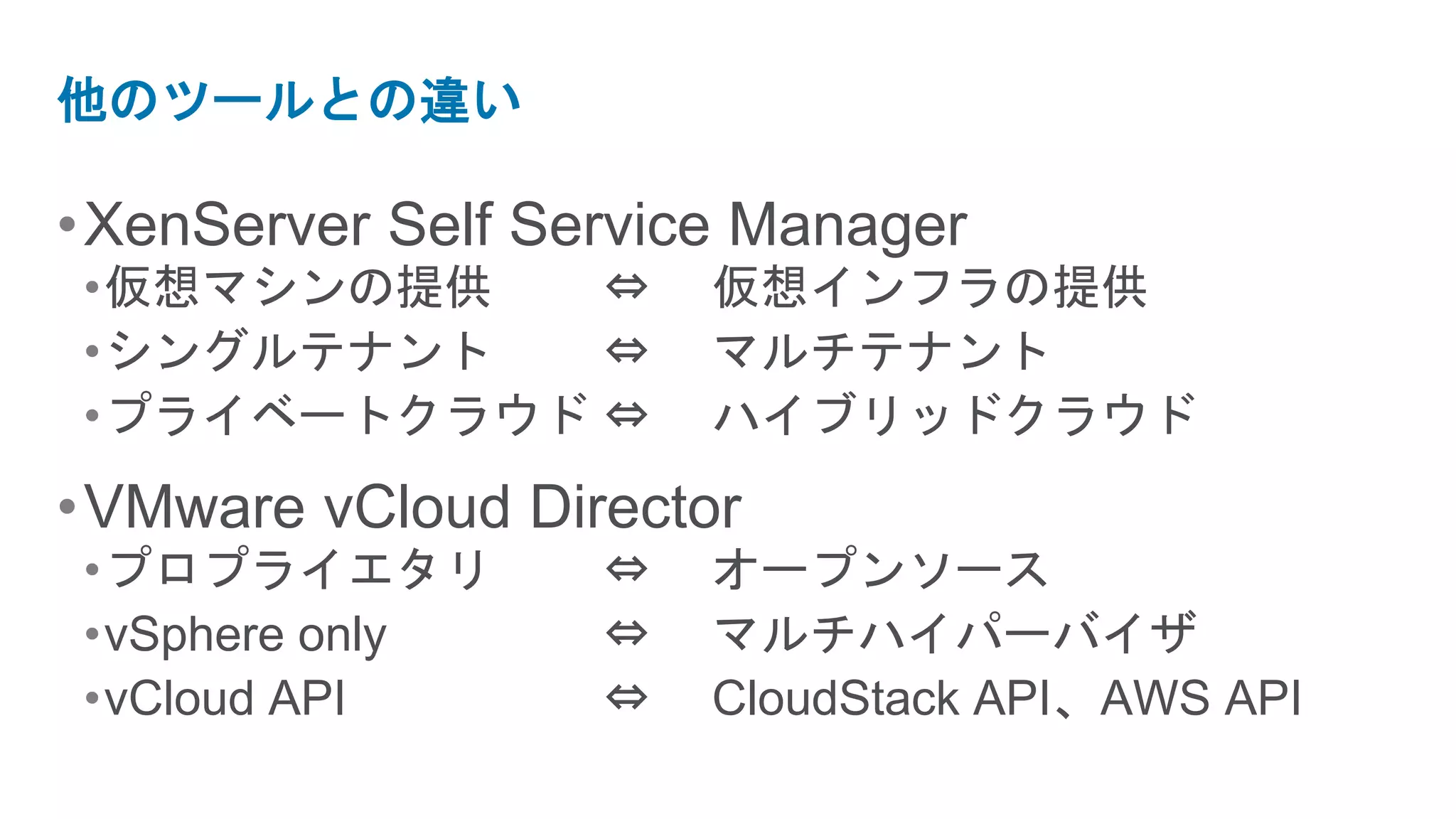

- 42. 他のツールとの違い • XenServer SelfService Manager •仮想マシンの提供 ⇔ 仮想インフラの提供 •シングルテナント ⇔ マルチテナント •プライベートクラウド ⇔ ハイブリッドクラウド • VMware vCloud Director •プロプライエタリ ⇔ オープンソース •vSphere only ⇔ マルチハイパーバイザ •vCloud API ⇔ CloudStack API、AWS API
- 43.

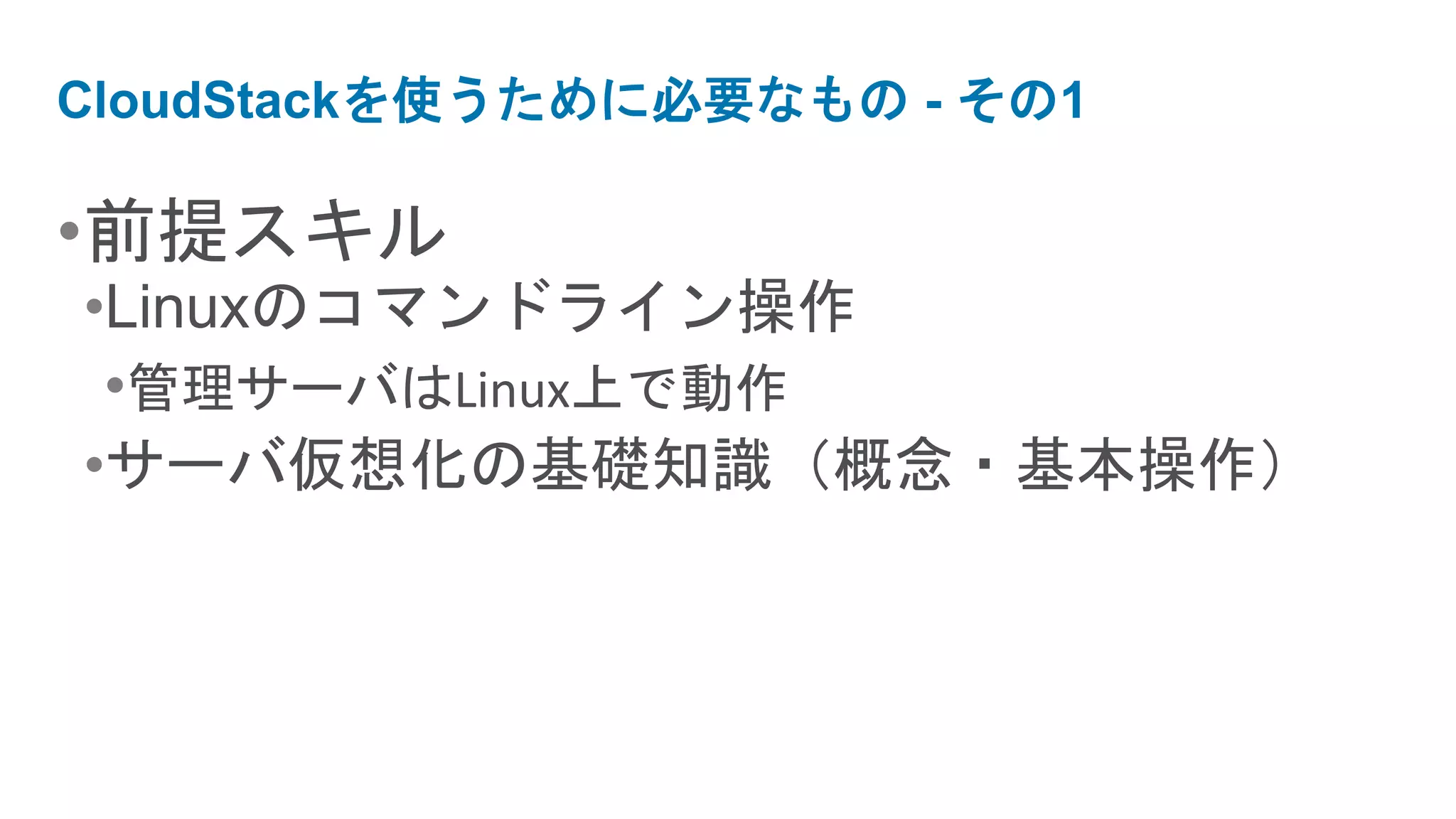

- 44. CloudStackを使うために必要なもの - その1 •前提スキル •Linuxのコマンドライン操作 •管理サーバはLinux上で動作 •サーバ仮想化の基礎知識（概念・基本操作）

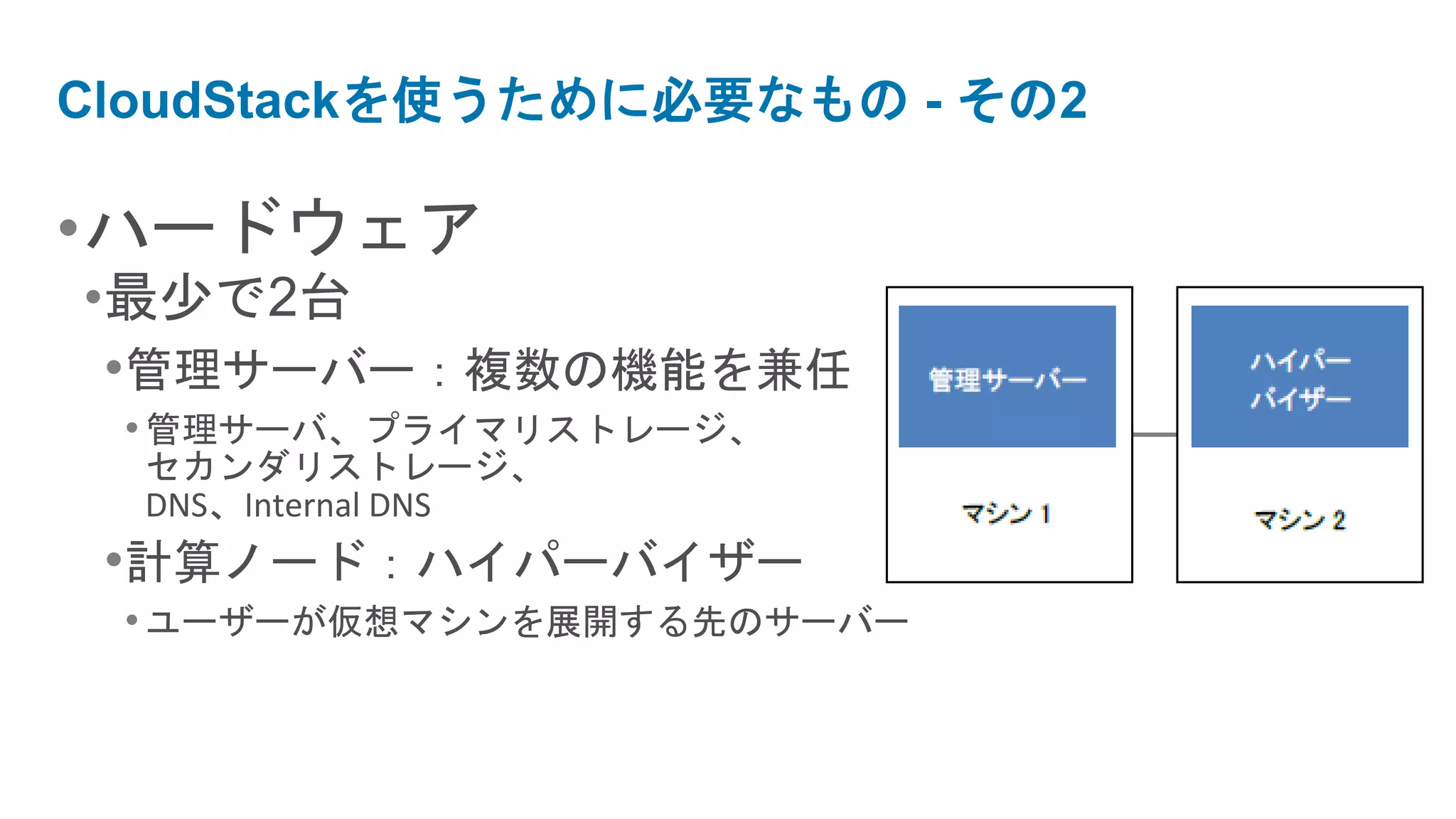

- 45. CloudStackを使うために必要なもの - その2 •ハードウェア •最少で2台 •管理サーバー：複数の機能を兼任 • 管理サーバ、プライマリストレージ、 セカンダリストレージ、 DNS、Internal DNS •計算ノード：ハイパーバイザー • ユーザーが仮想マシンを展開する先のサーバー

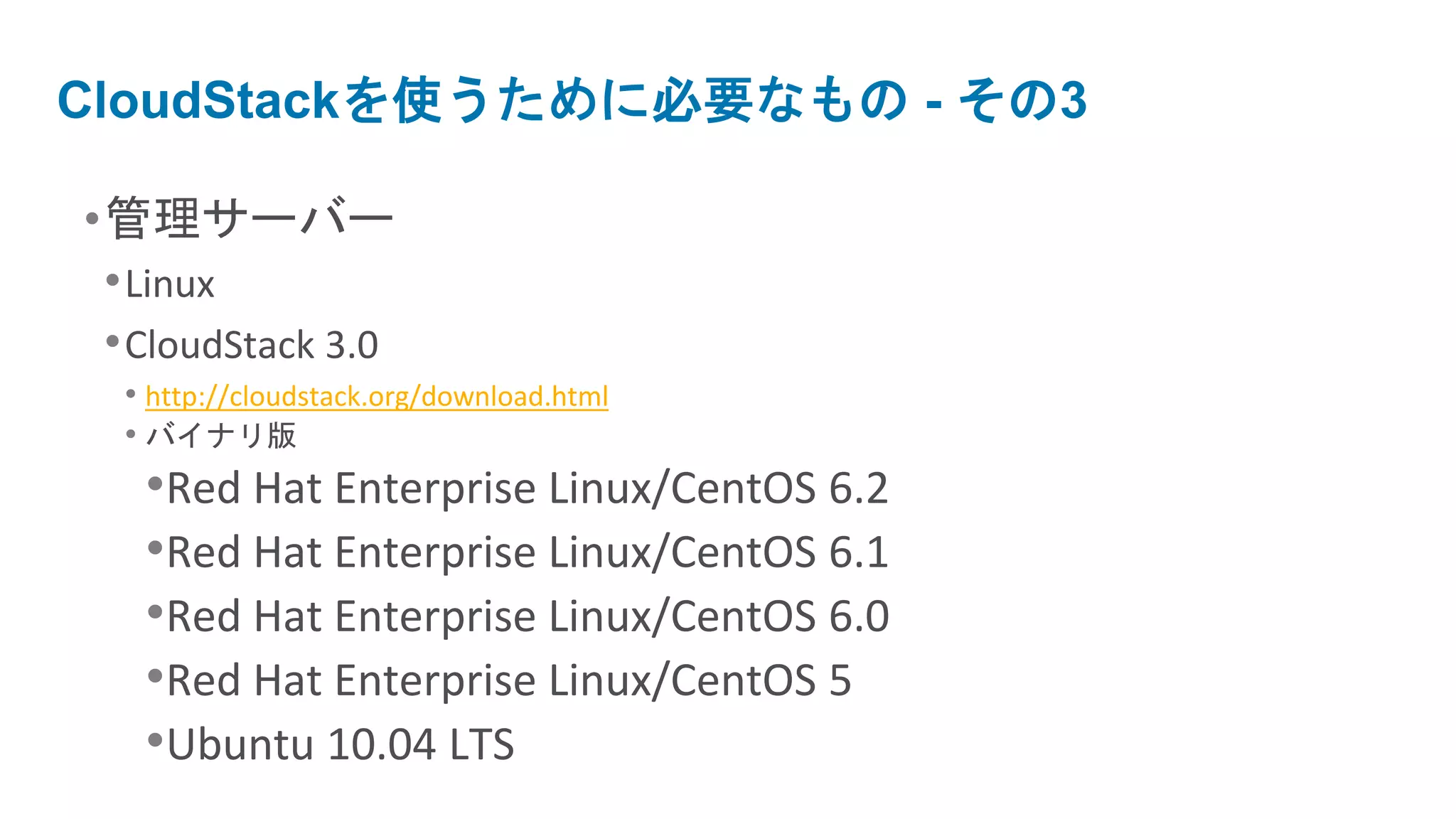

- 46. CloudStackを使うために必要なもの - その3 •管理サーバー • Linux • CloudStack 3.0 • http://cloudstack.org/download.html • バイナリ版 •Red Hat Enterprise Linux/CentOS 6.2 •Red Hat Enterprise Linux/CentOS 6.1 •Red Hat Enterprise Linux/CentOS 6.0 •Red Hat Enterprise Linux/CentOS 5 •Ubuntu 10.04 LTS

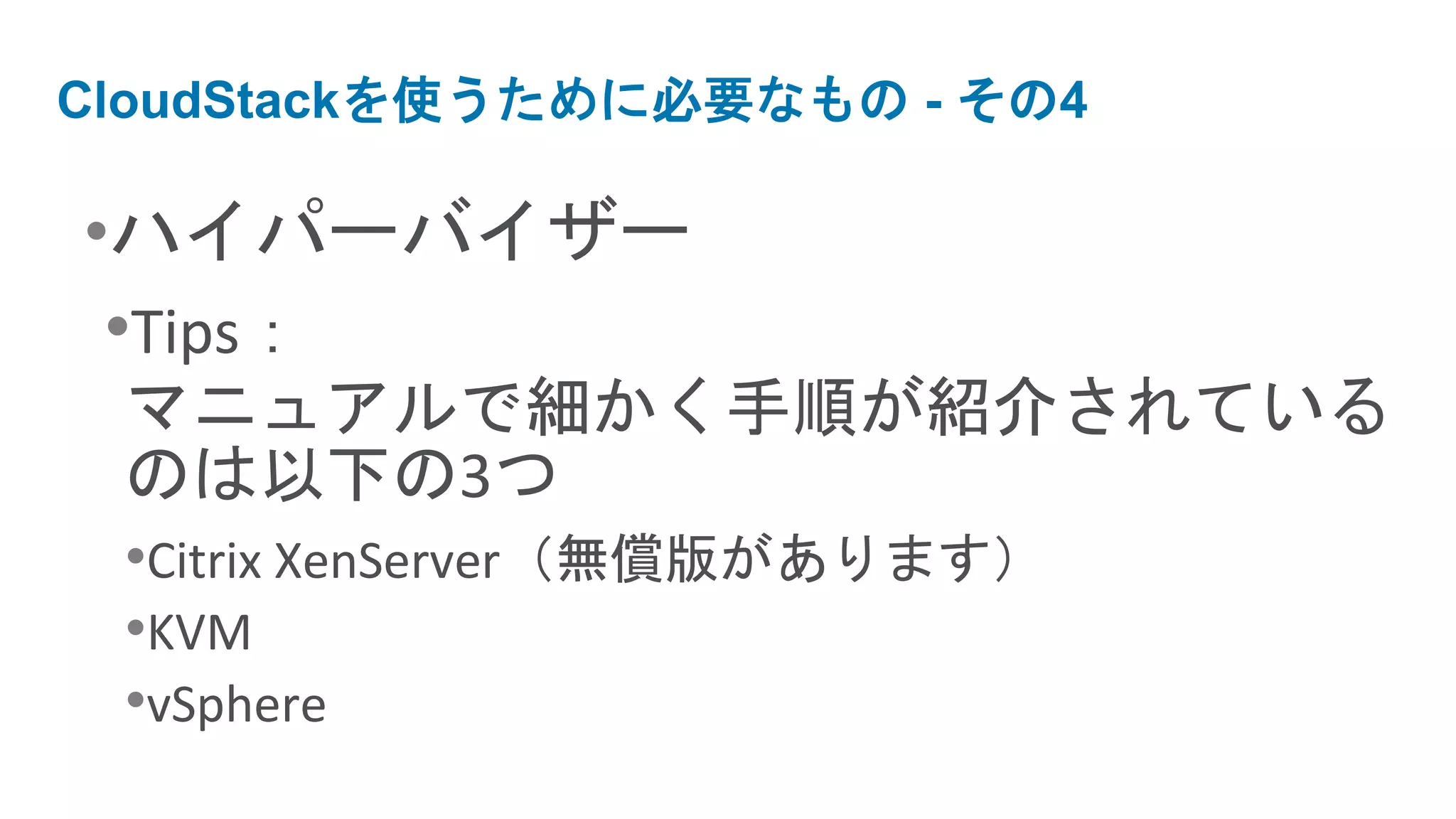

- 47. CloudStackを使うために必要なもの - その4 •ハイパーバイザー •Tips： マニュアルで細かく手順が紹介されている のは以下の3つ •Citrix XenServer（無償版があります） •KVM •vSphere

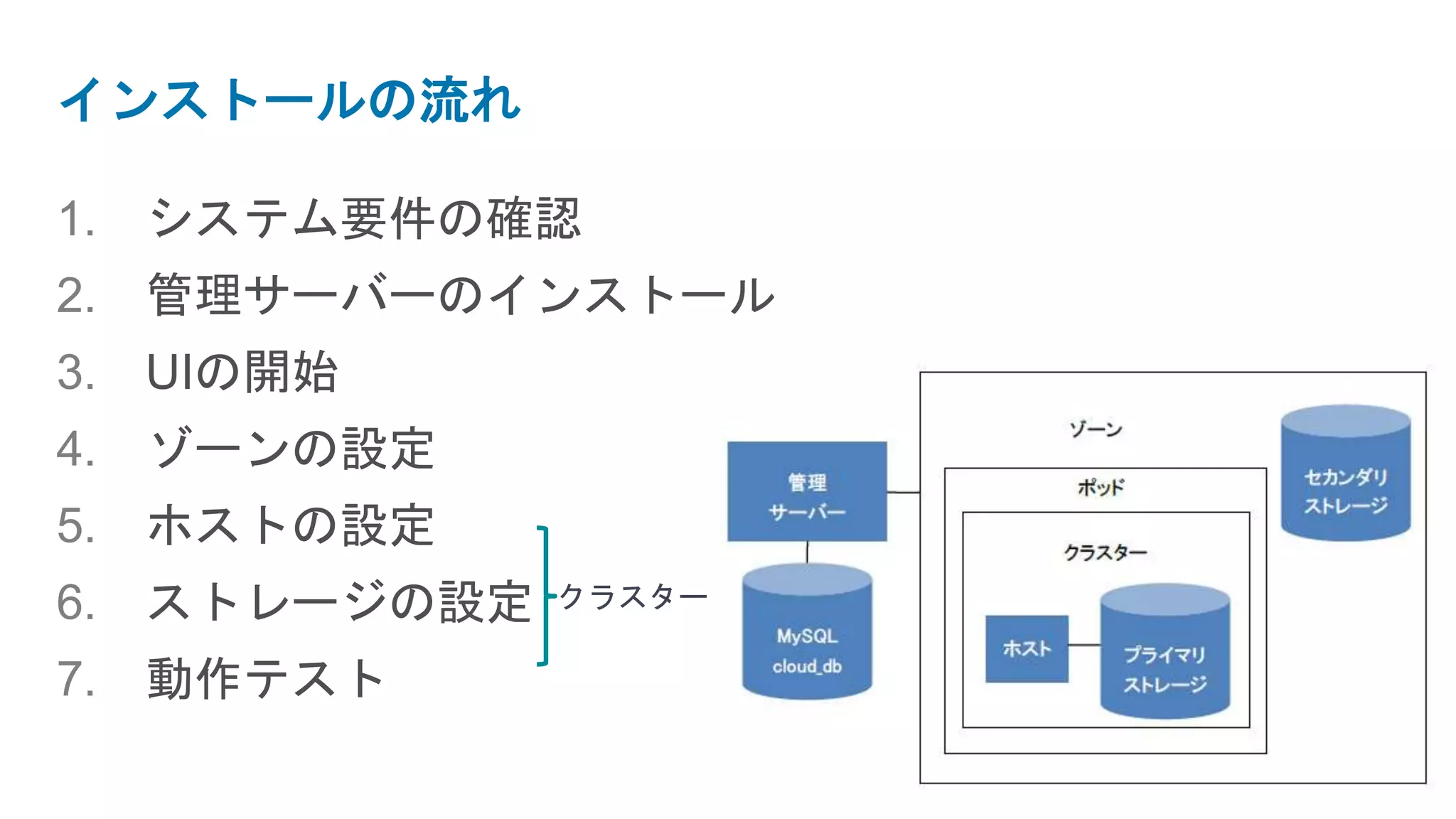

- 48. インストールの流れ 1. システム要件の確認 2. 管理サーバーのインストール 3.UIの開始 4. ゾーンの設定 5. ホストの設定 6. ストレージの設定 クラスター 7. 動作テスト

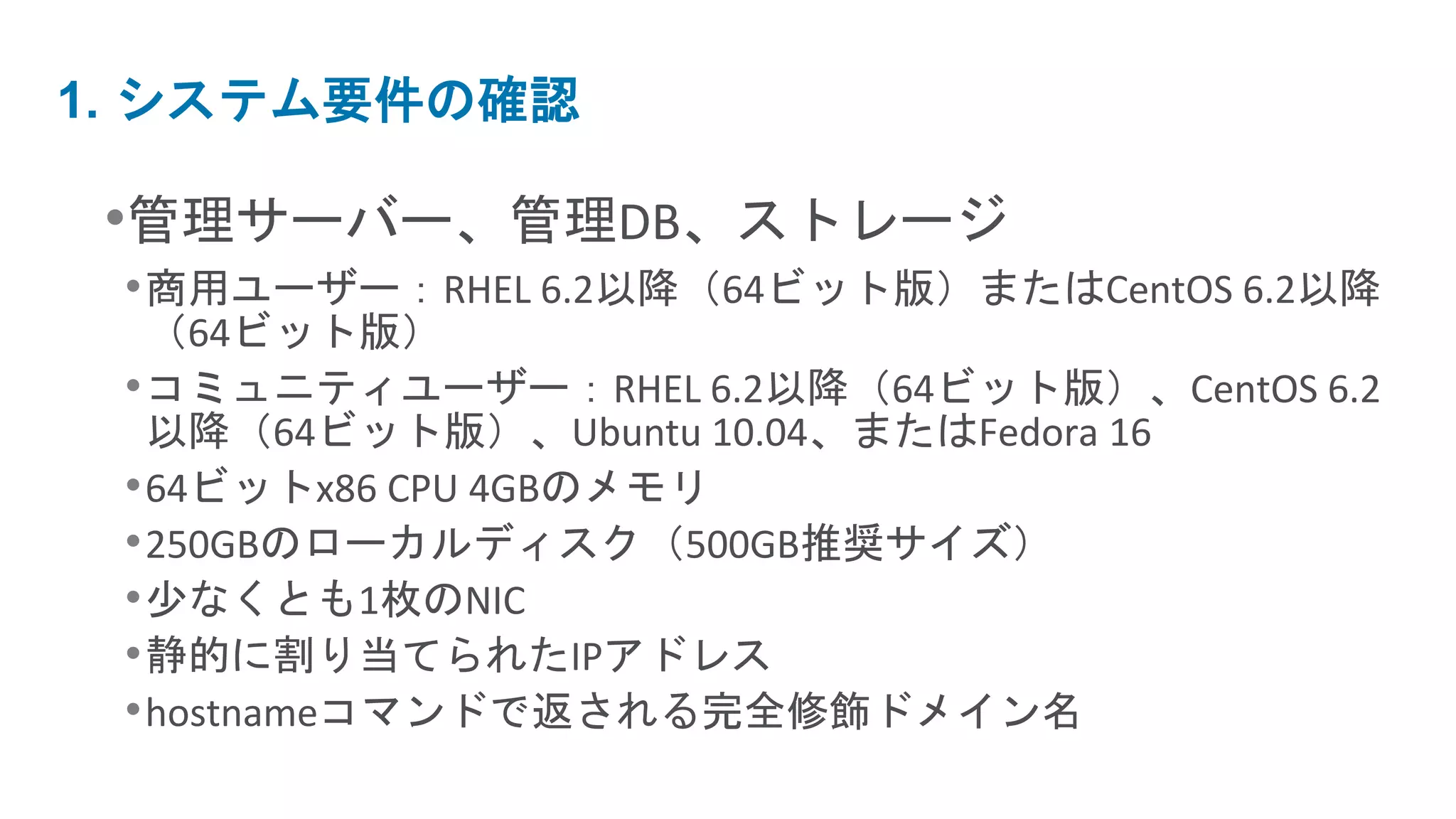

- 49. 1. システム要件の確認 •管理サーバー、管理DB、ストレージ • 商用ユーザー：RHEL 6.2以降（64ビット版）またはCentOS 6.2以降 （64ビット版） • コミュニティユーザー：RHEL 6.2以降（64ビット版）、CentOS 6.2 以降（64ビット版）、Ubuntu 10.04、またはFedora 16 • 64ビットx86 CPU 4GBのメモリ • 250GBのローカルディスク（500GB推奨サイズ） • 少なくとも1枚のNIC • 静的に割り当てられたIPアドレス • hostnameコマンドで返される完全修飾ドメイン名

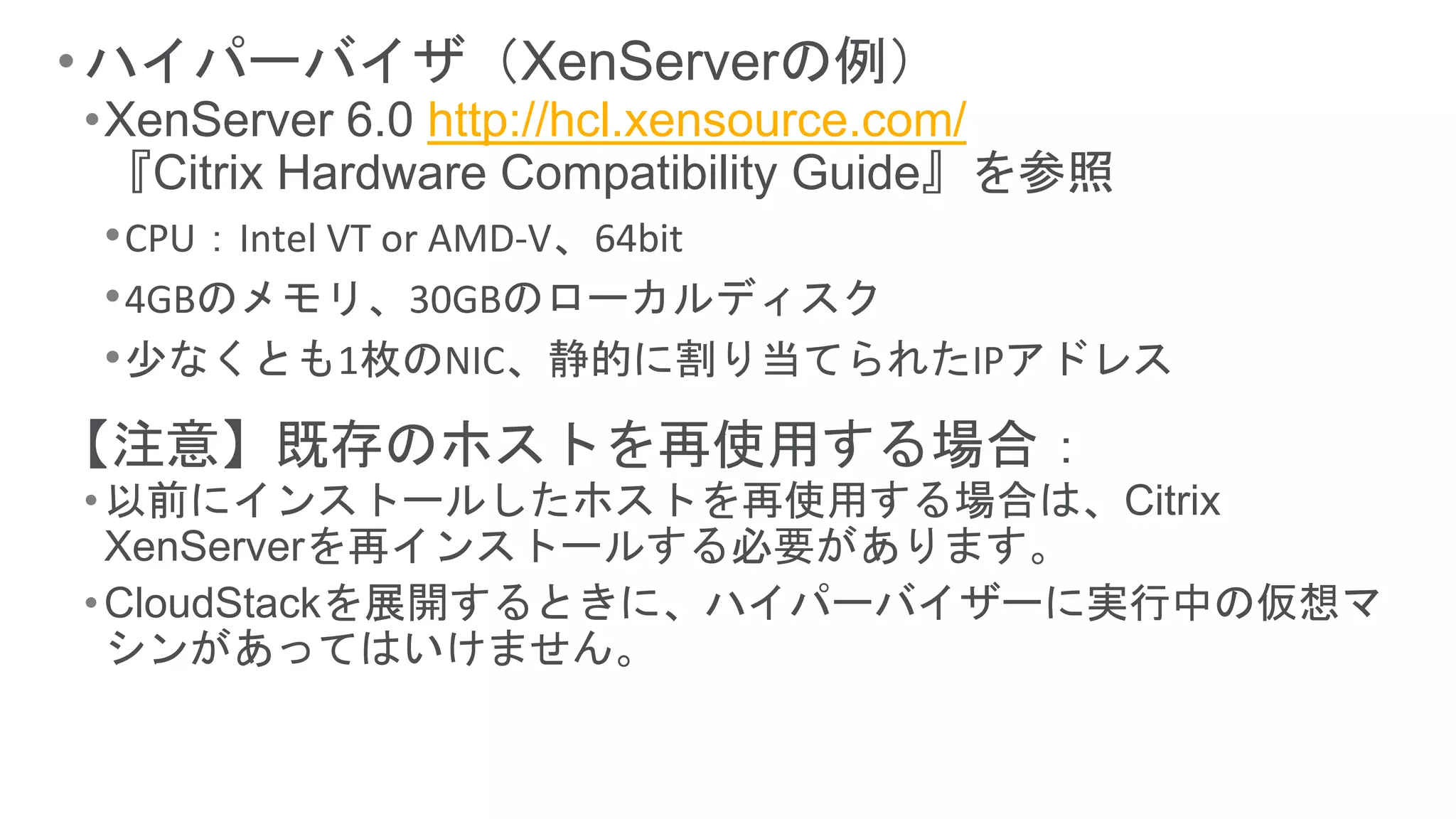

- 50. • ハイパーバイザ（XenServerの例） •XenServer 6.0http://hcl.xensource.com/ 『Citrix Hardware Compatibility Guide』を参照 • CPU：Intel VT or AMD-V、64bit • 4GBのメモリ、30GBのローカルディスク • 少なくとも1枚のNIC、静的に割り当てられたIPアドレス 【注意】既存のホストを再使用する場合： • 以前にインストールしたホストを再使用する場合は、Citrix XenServerを再インストールする必要があります。 • CloudStackを展開するときに、ハイパーバイザーに実行中の仮想マ シンがあってはいけません。

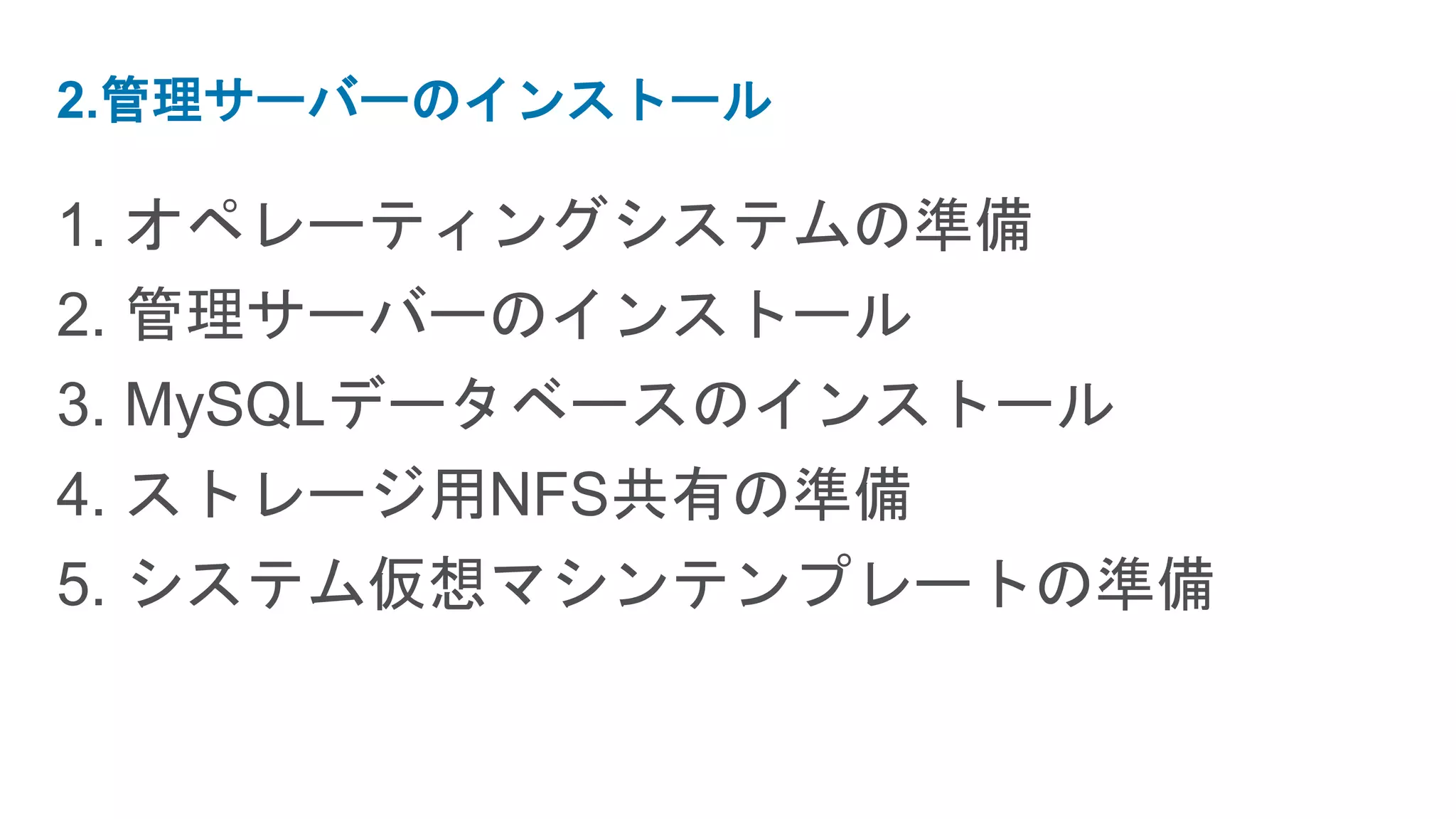

- 51. 2.管理サーバーのインストール 1. オペレーティングシステムの準備 2. 管理サーバーのインストール 3.MySQLデータベースのインストール 4. ストレージ用NFS共有の準備 5. システム仮想マシンテンプレートの準備

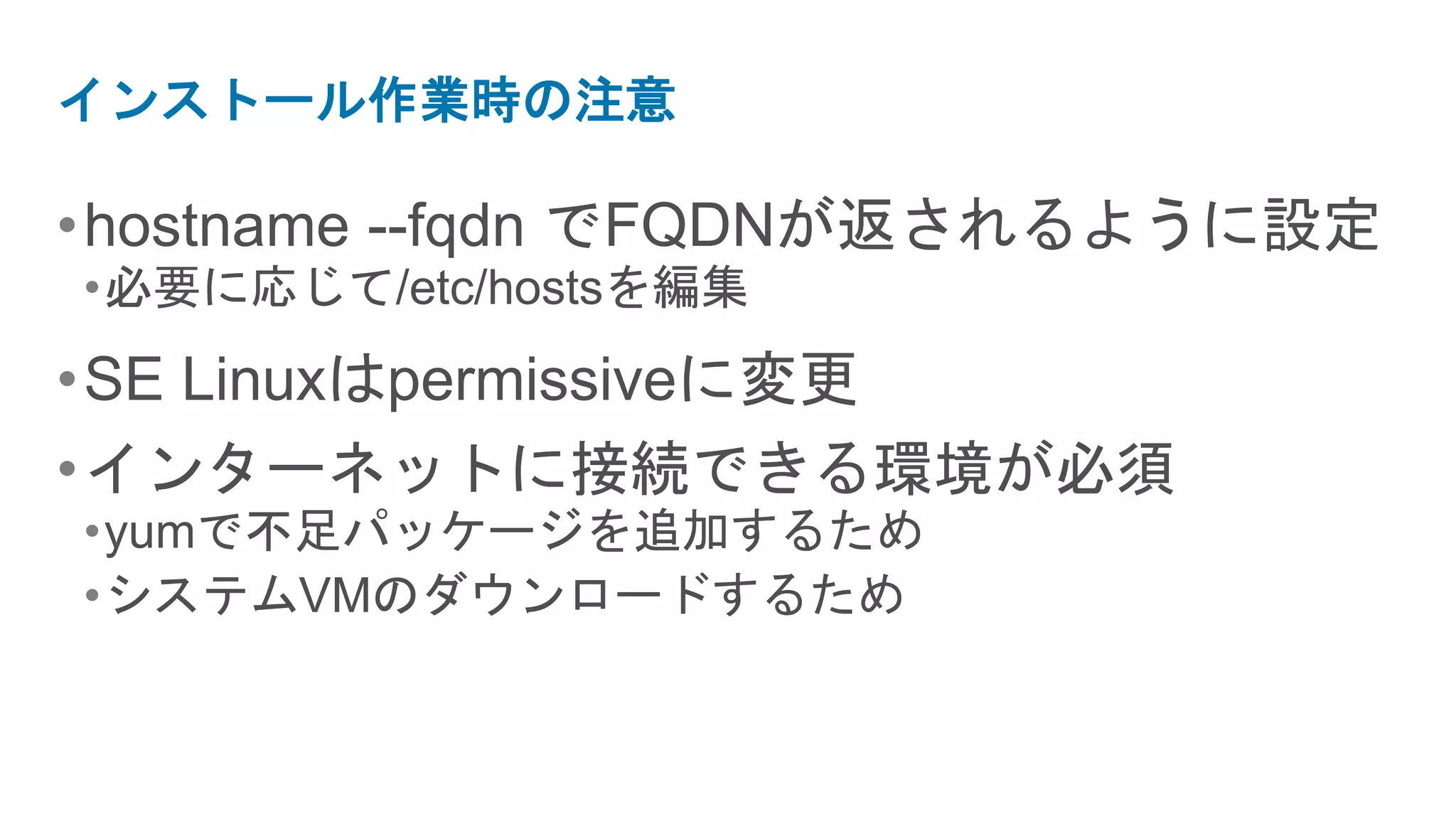

- 52. インストール作業時の注意 • hostname --fqdnでFQDNが返されるように設定 •必要に応じて/etc/hostsを編集 • SE Linuxはpermissiveに変更 • インターネットに接続できる環境が必須 •yumで不足パッケージを追加するため •システムVMのダウンロードするため

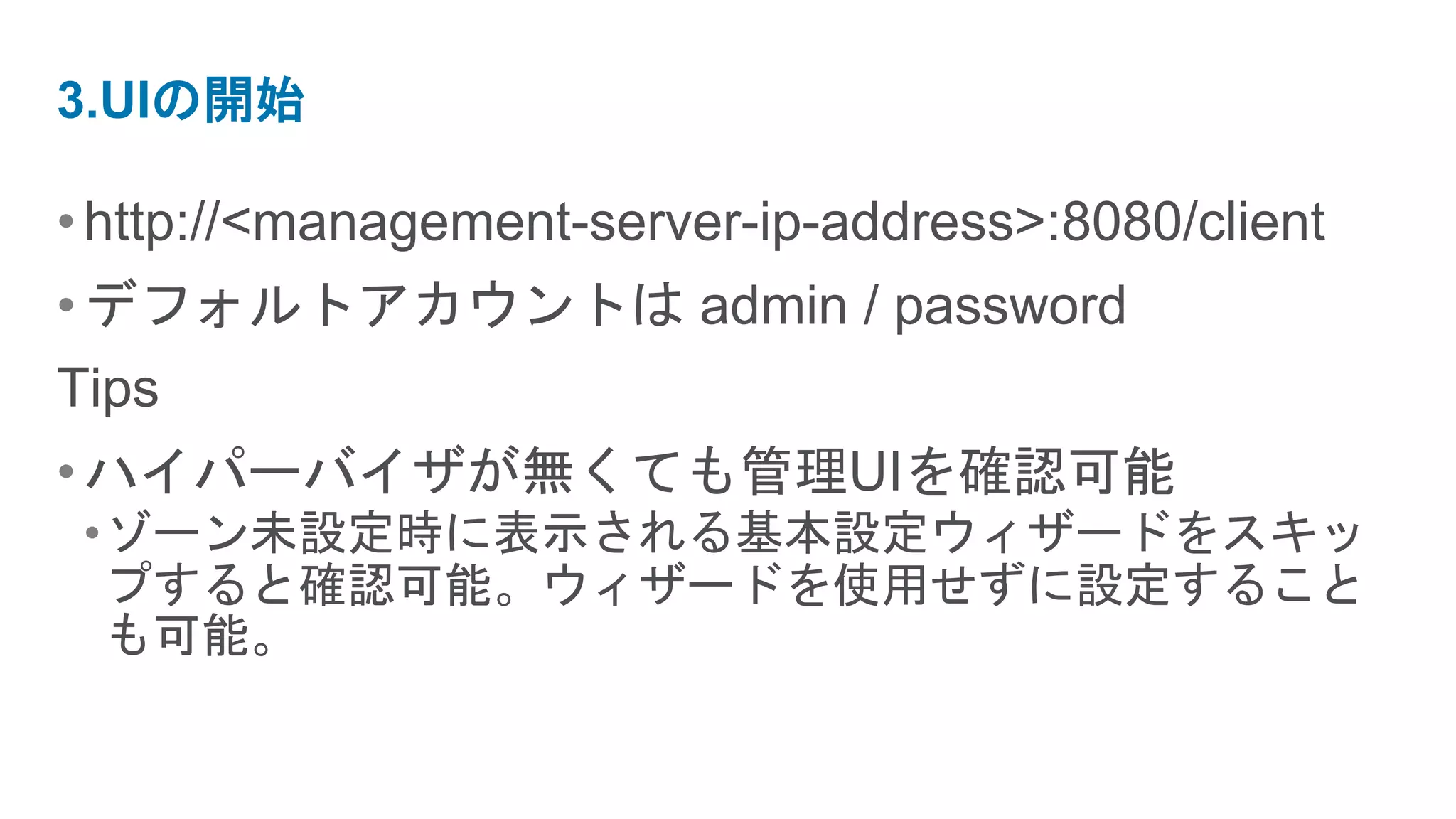

- 53. 3.UIの開始 • http://<management-server-ip-address>:8080/client • デフォルトアカウントはadmin / password Tips • ハイパーバイザが無くても管理UIを確認可能 •ゾーン未設定時に表示される基本設定ウィザードをスキッ プすると確認可能。ウィザードを使用せずに設定すること も可能。

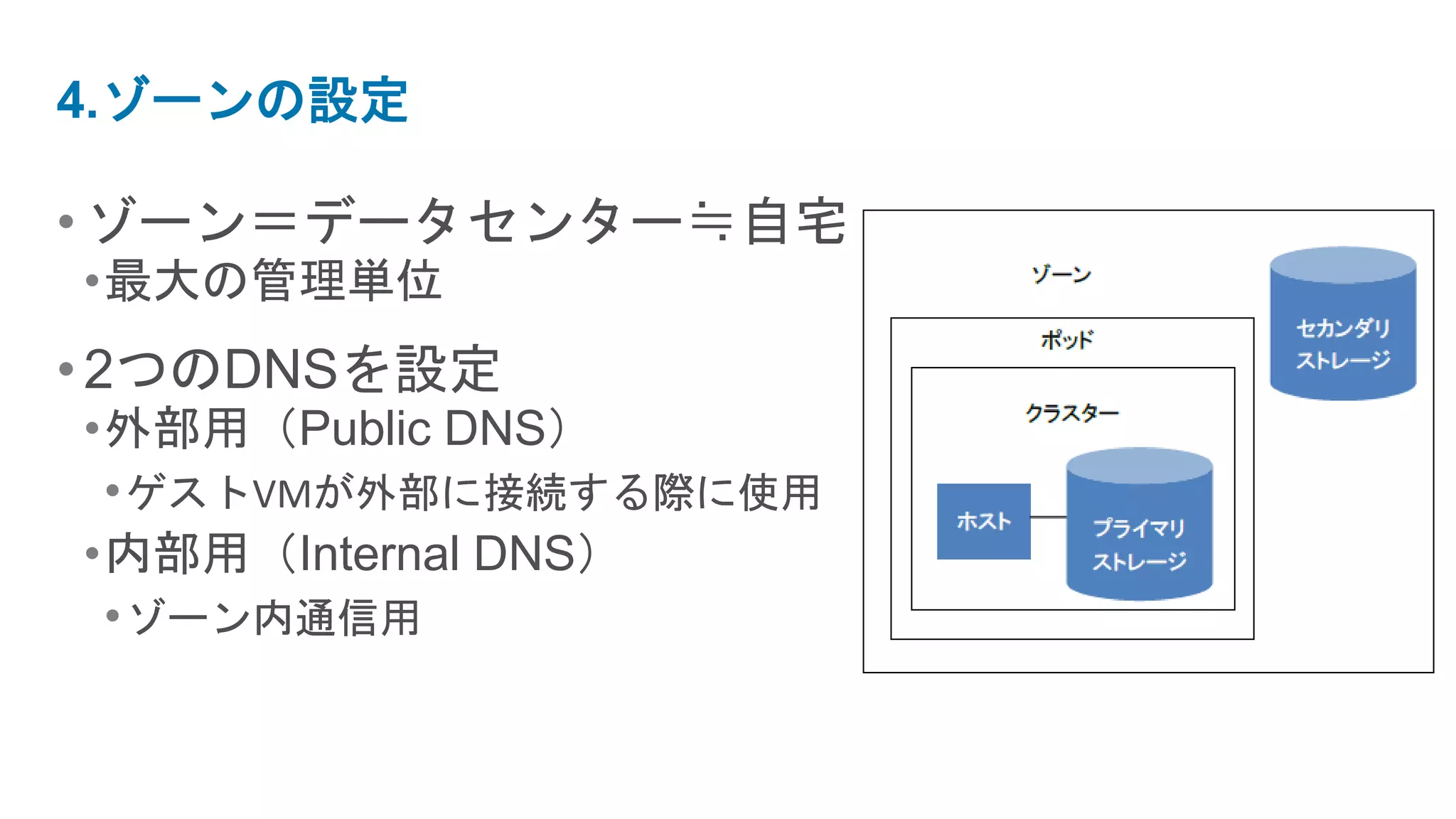

- 54. 4.ゾーンの設定 • ゾーン＝データセンター≒自宅 •最大の管理単位 • 2つのDNSを設定 •外部用（PublicDNS） • ゲストVMが外部に接続する際に使用 •内部用（Internal DNS） • ゾーン内通信用

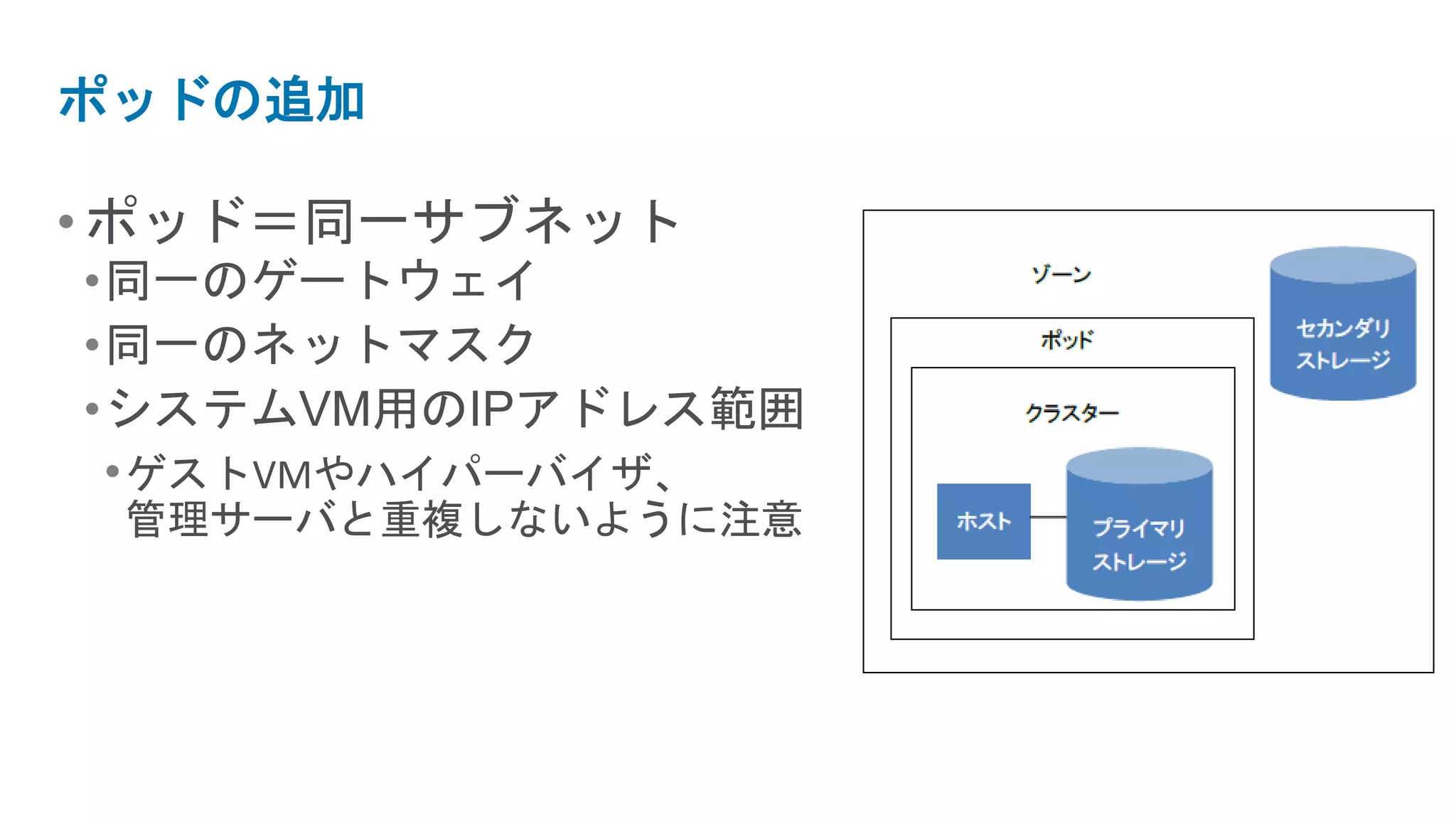

- 55. ポッドの追加 • ポッド＝同一サブネット •同一のゲートウェイ •同一のネットマスク •システムVM用のIPアドレス範囲 •ゲストVMやハイパーバイザ、 管理サーバと重複しないように注意

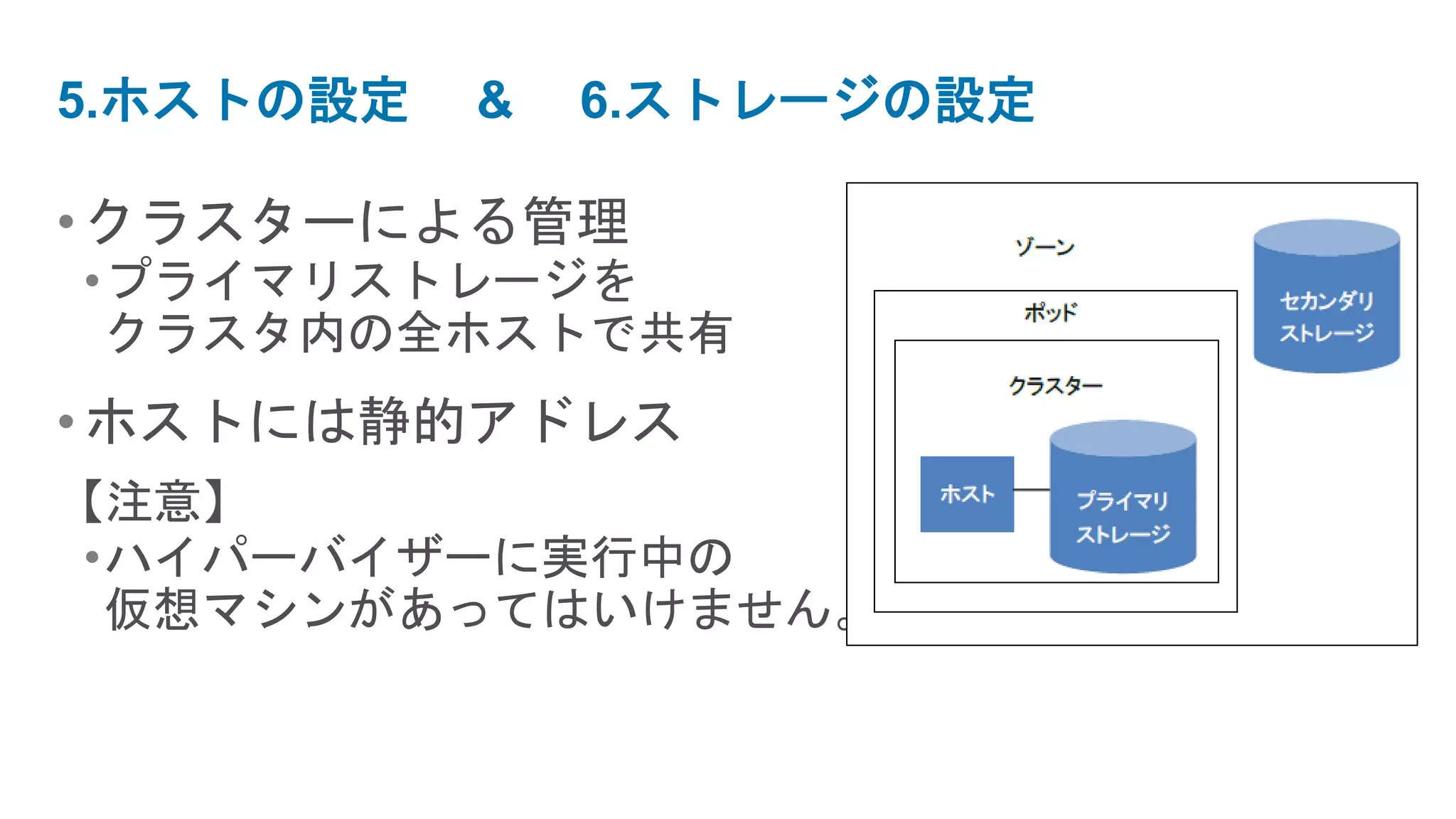

- 56. 5.ホストの設定 & 6.ストレージの設定 • クラスターによる管理 •プライマリストレージを クラスタ内の全ホストで共有 • ホストには静的アドレス 【注意】 •ハイパーバイザーに実行中の 仮想マシンがあってはいけません。

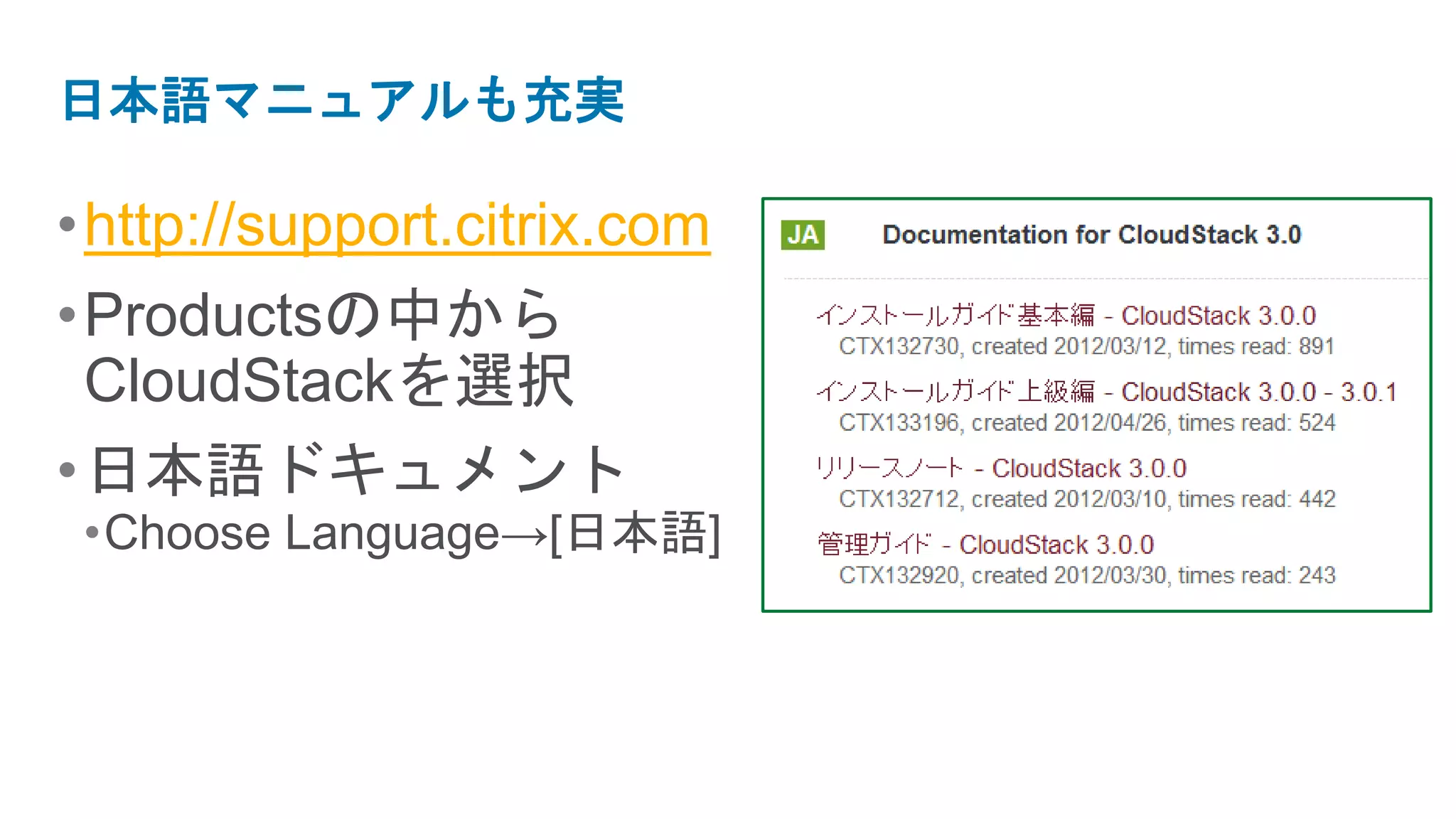

- 57. 日本語マニュアルも充実 • http://support.citrix.com • Productsの中から CloudStackを選択 • 日本語ドキュメント •Choose Language→[日本語]
- 58.
- 59.

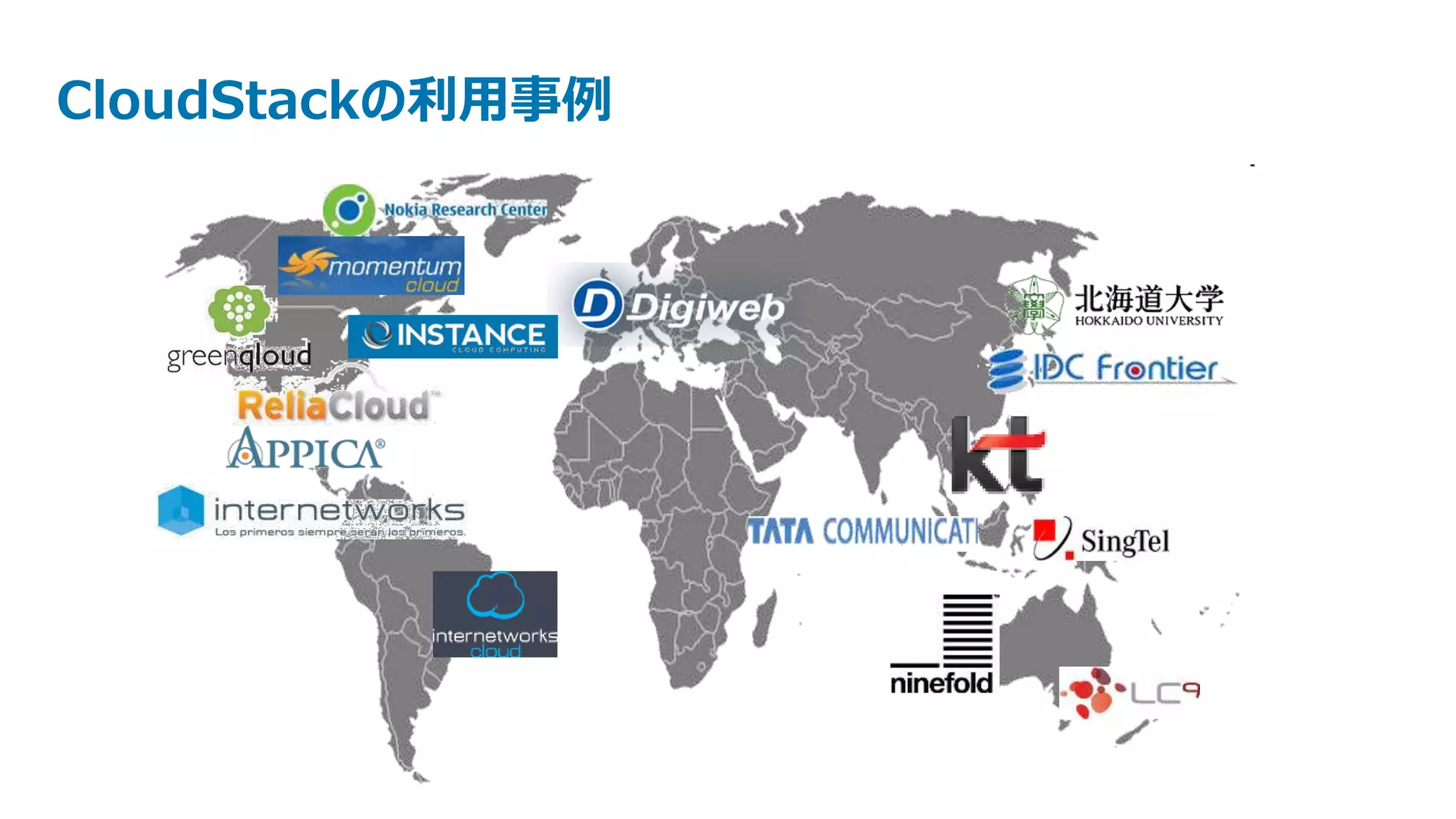

- 60.

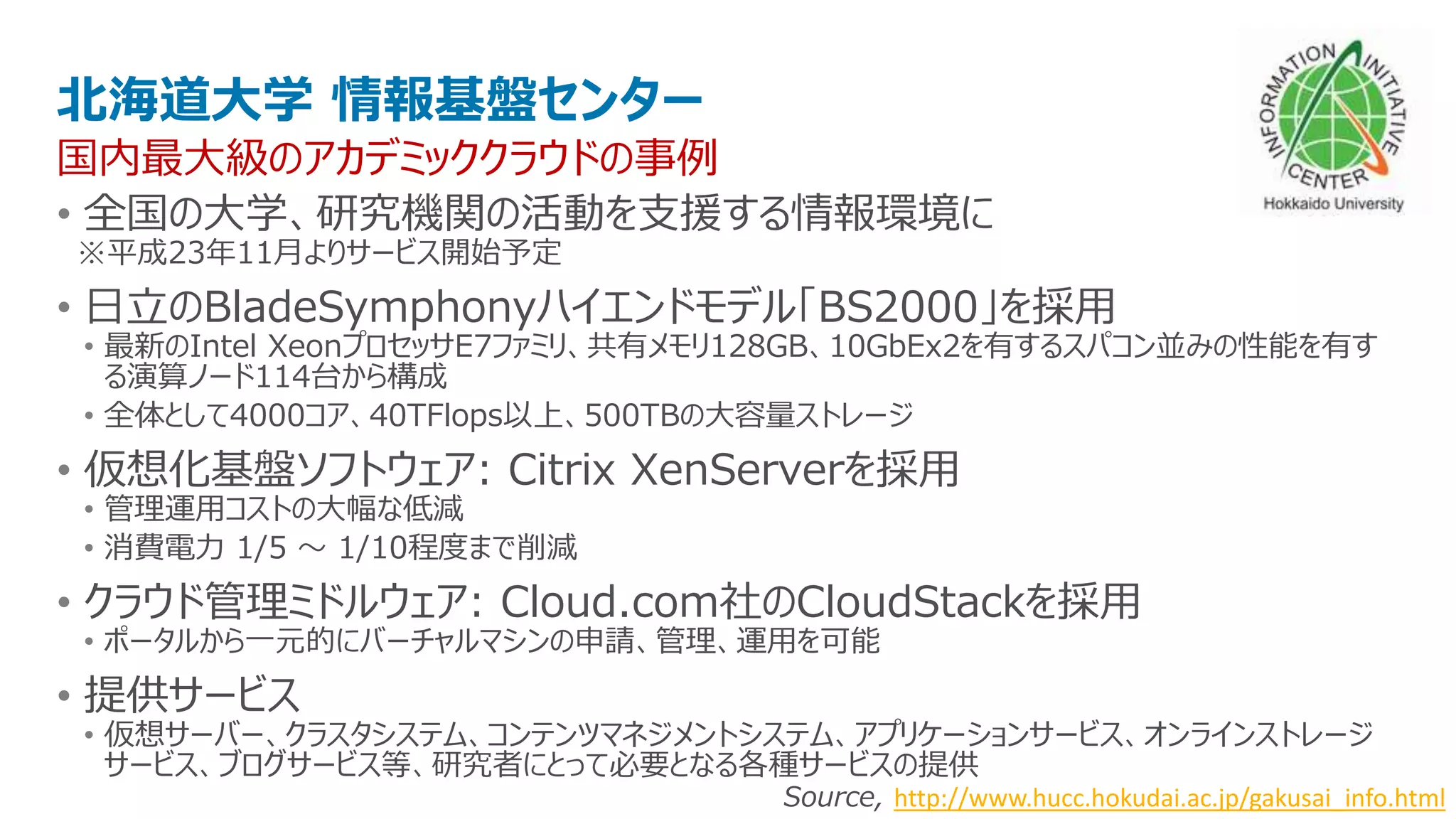

- 61. 北海道大学 情報基盤センター 国内最大級のアカデミッククラウドの事例 • 全国の大学、研究機関の活動を支援する情報環境に ※平成23年11月よりサービス開始予定 •日立のBladeSymphonyハイエンドモデル「BS2000」を採用 • 最新のIntel XeonプロセッサE7ファミリ、共有メモリ128GB、10GbEx2を有するスパコン並みの性能を有す る演算ノード114台から構成 • 全体として4000コア、40TFlops以上、500TBの大容量ストレージ • 仮想化基盤ソフトウェア: Citrix XenServerを採用 • 管理運用コストの大幅な低減 • 消費電力 1/5 ～ 1/10程度まで削減 • クラウド管理ミドルウェア: Cloud.com社のCloudStackを採用 • ポータルから一元的にバーチャルマシンの申請、管理、運用を可能 • 提供サービス • 仮想サーバー、クラスタシステム、コンテンツマネジメントシステム、アプリケーションサービス、オンラインストレージ サービス、ブログサービス等、研究者にとって必要となる各種サービスの提供 Source, http://www.hucc.hokudai.ac.jp/gakusai_info.html

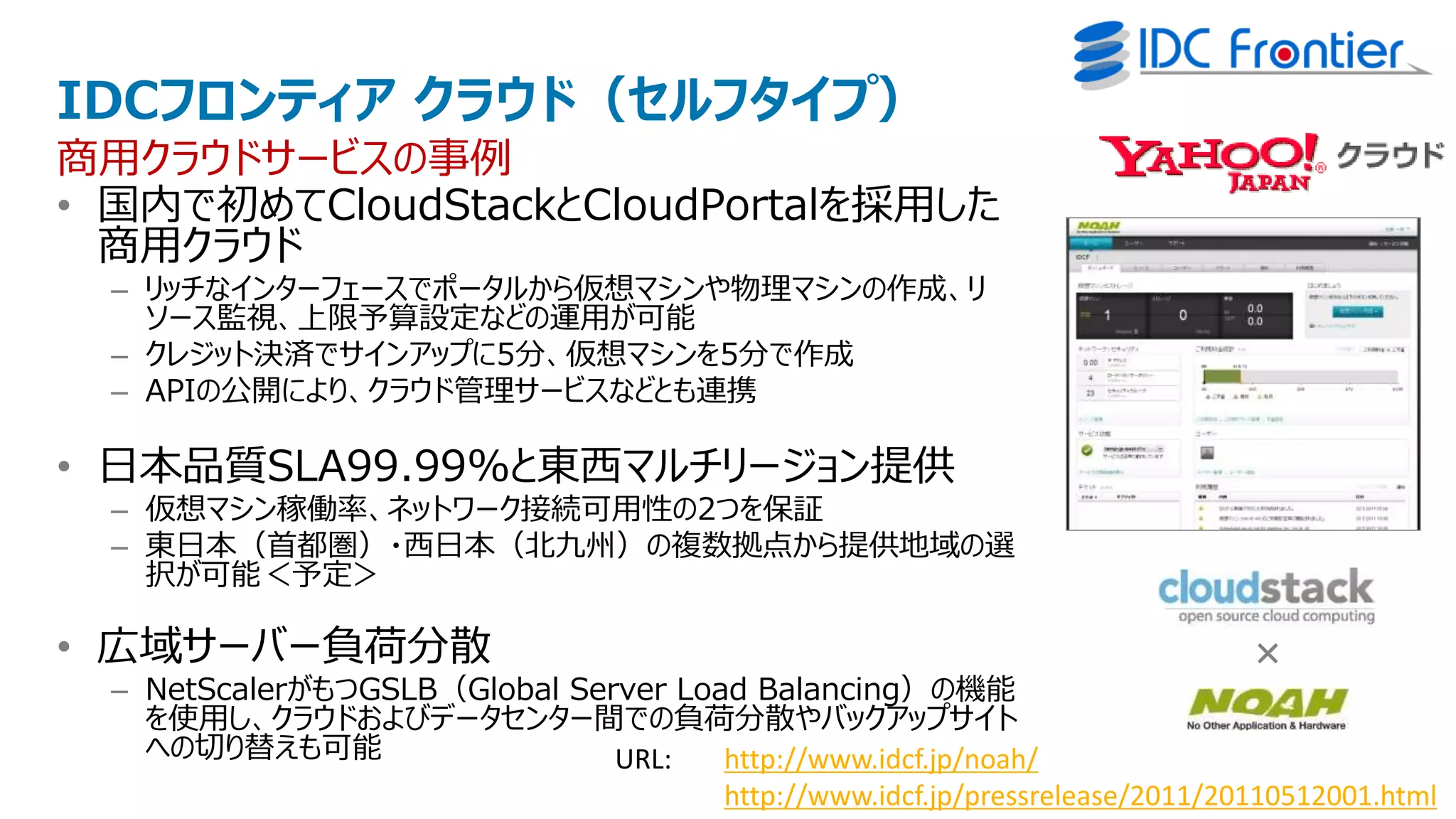

- 62. IDCフロンティア クラウド（セルフタイプ） 商用クラウドサービスの事例 • 国内で初めてCloudStackとCloudPortalを採用した 商用クラウド – リッチなインターフェースでポータルから仮想マシンや物理マシンの作成、リ ソース監視、上限予算設定などの運用が可能 – クレジット決済でサインアップに5分、仮想マシンを5分で作成 – APIの公開により、クラウド管理サービスなどとも連携 • 日本品質SLA99.99%と東西マルチリージョン提供 – 仮想マシン稼働率、ネットワーク接続可用性の2つを保証 – 東日本（首都圏）・西日本（北九州）の複数拠点から提供地域の選 択が可能＜予定＞ • 広域サーバー負荷分散 × – NetScalerがもつGSLB（Global Server Load Balancing）の機能 を使用し、クラウドおよびデータセンター間での負荷分散やバックアップサイト への切り替えも可能 URL: http://www.idcf.jp/noah/ http://www.idcf.jp/pressrelease/2011/20110512001.html

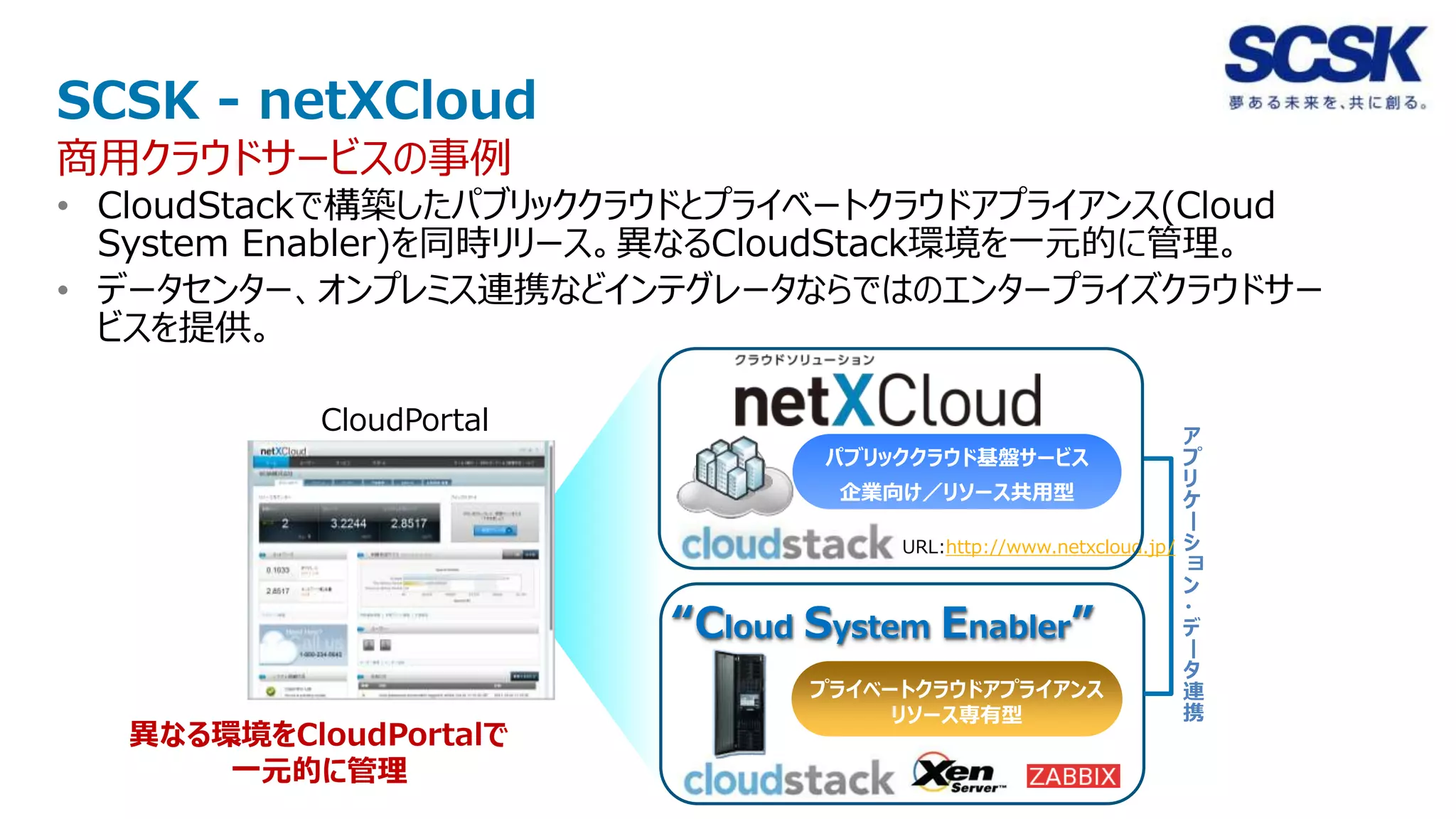

- 63. SCSK - netXCloud 商用クラウドサービスの事例 •CloudStackで構築したパブリッククラウドとプライベートクラウドアプライアンス(Cloud System Enabler)を同時リリース。異なるCloudStack環境を一元的に管理。 • データセンター、オンプレミス連携などインテグレータならではのエンタープライズクラウドサー ビスを提供。 CloudPortal ア パブリッククラウド基盤サービス プ リ 企業向け／リソース共用型 ケ ー URL:http://www.netxcloud.jp/ シ ョ ン ・ “Cloud S E ystem nabler ” デ ー タ プライベートクラウドアプライアンス 連 リソース専有型 携 異なる環境をCloudPortalで 一元的に管理

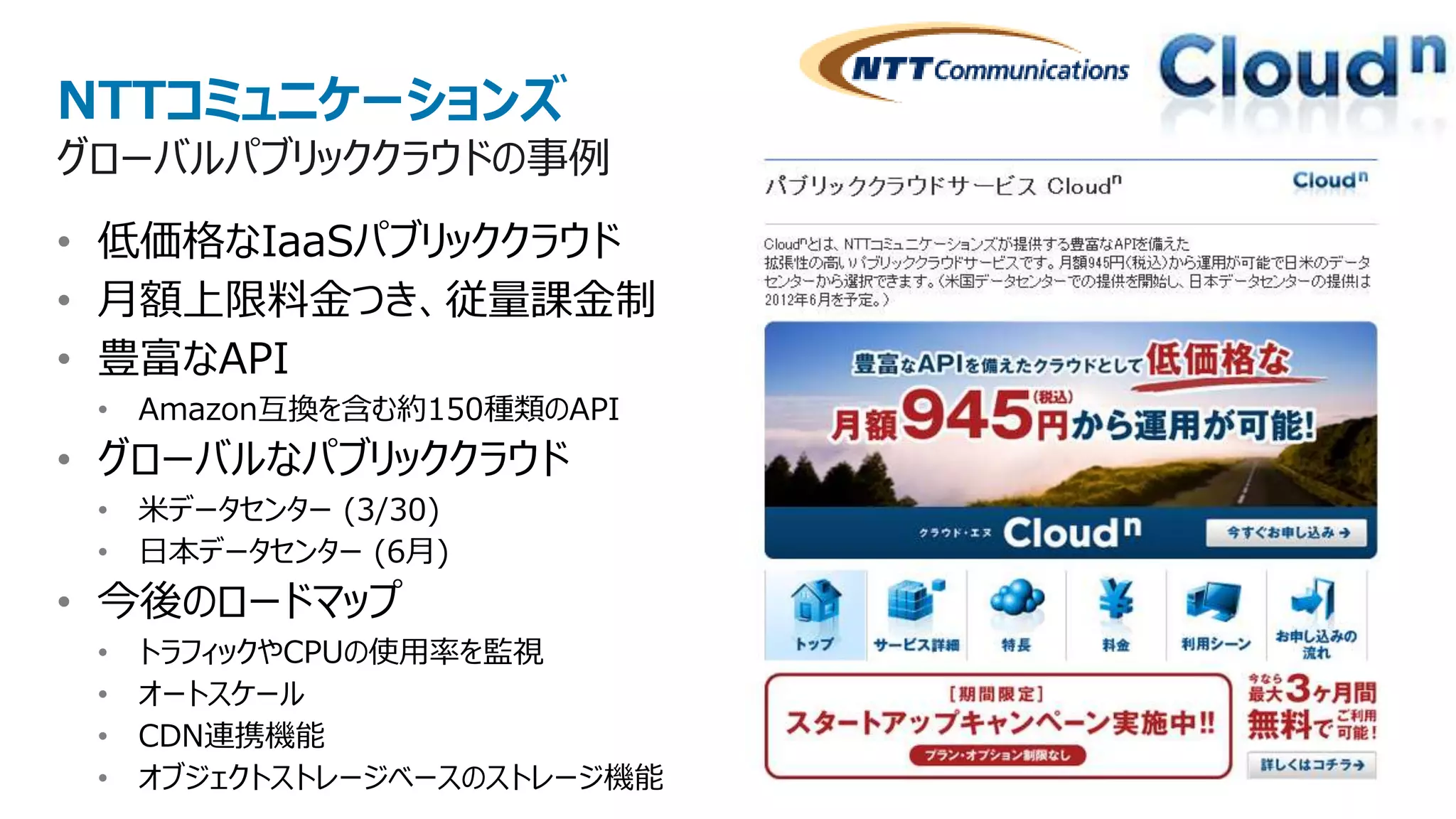

- 64. NTTコミュニケーションズ グローバルパブリッククラウドの事例 • 低価格なIaaSパブリッククラウド • 月額上限料金つき、従量課金制 •豊富なAPI • Amazon互換を含む約150種類のAPI • グローバルなパブリッククラウド • 米データセンター (3/30) • 日本データセンター (6月) • 今後のロードマップ • トラフィックやCPUの使用率を監視 • オートスケール • CDN連携機能 • オブジェクトストレージベースのストレージ機能

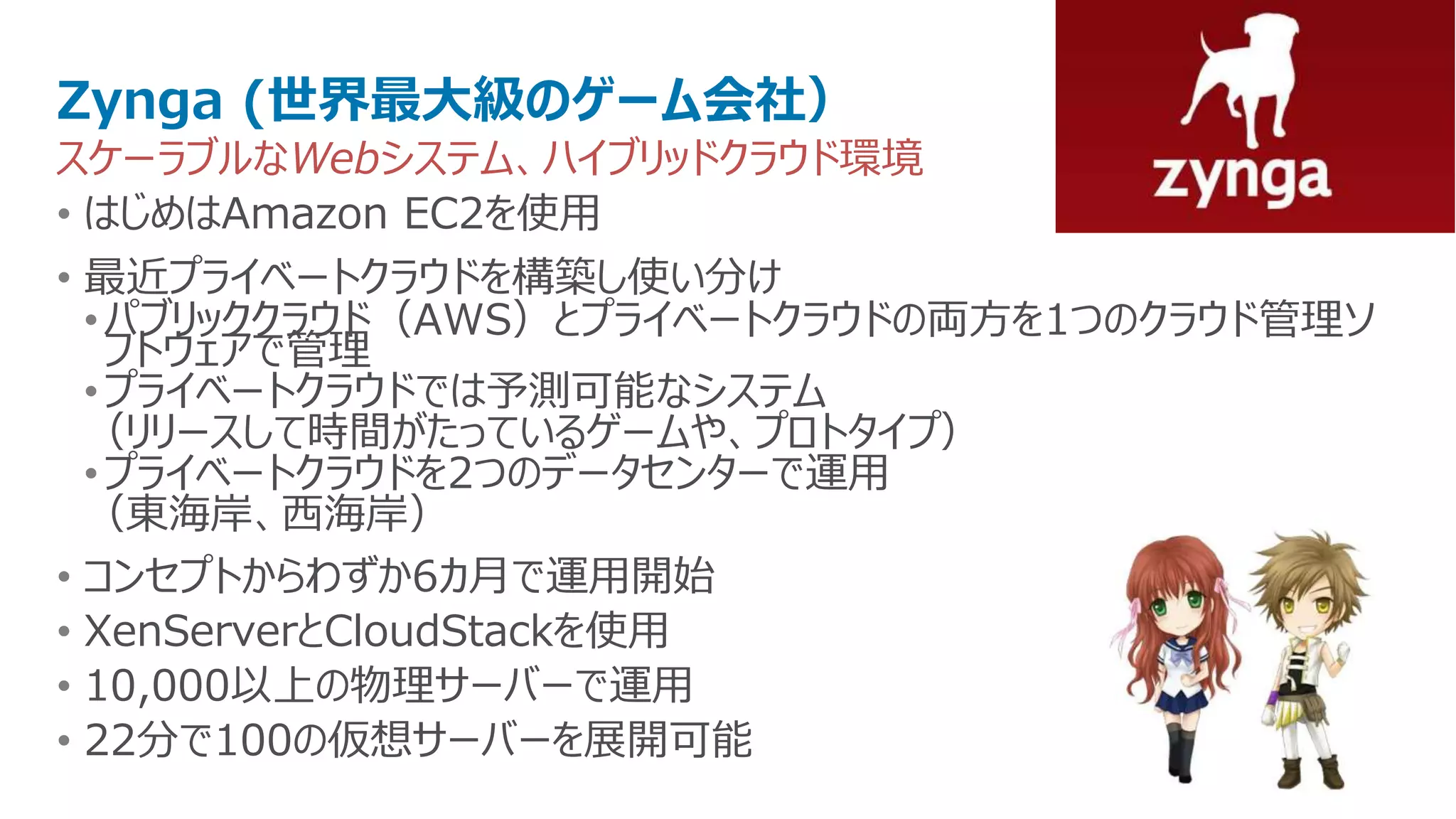

- 65. Zynga (世界最大級のゲーム会社） スケーラブルなWebシステム、ハイブリッドクラウド環境 • はじめはAmazonEC2を使用 • 最近プライベートクラウドを構築し使い分け • パブリッククラウド（AWS）とプライベートクラウドの両方を1つのクラウド管理ソ フトウェアで管理 • プライベートクラウドでは予測可能なシステム （リリースして時間がたっているゲームや、プロトタイプ） • プライベートクラウドを2つのデータセンターで運用 （東海岸、西海岸） • コンセプトからわずか6カ月で運用開始 • XenServerとCloudStackを使用 • 10,000以上の物理サーバーで運用 • 22分で100の仮想サーバーを展開可能

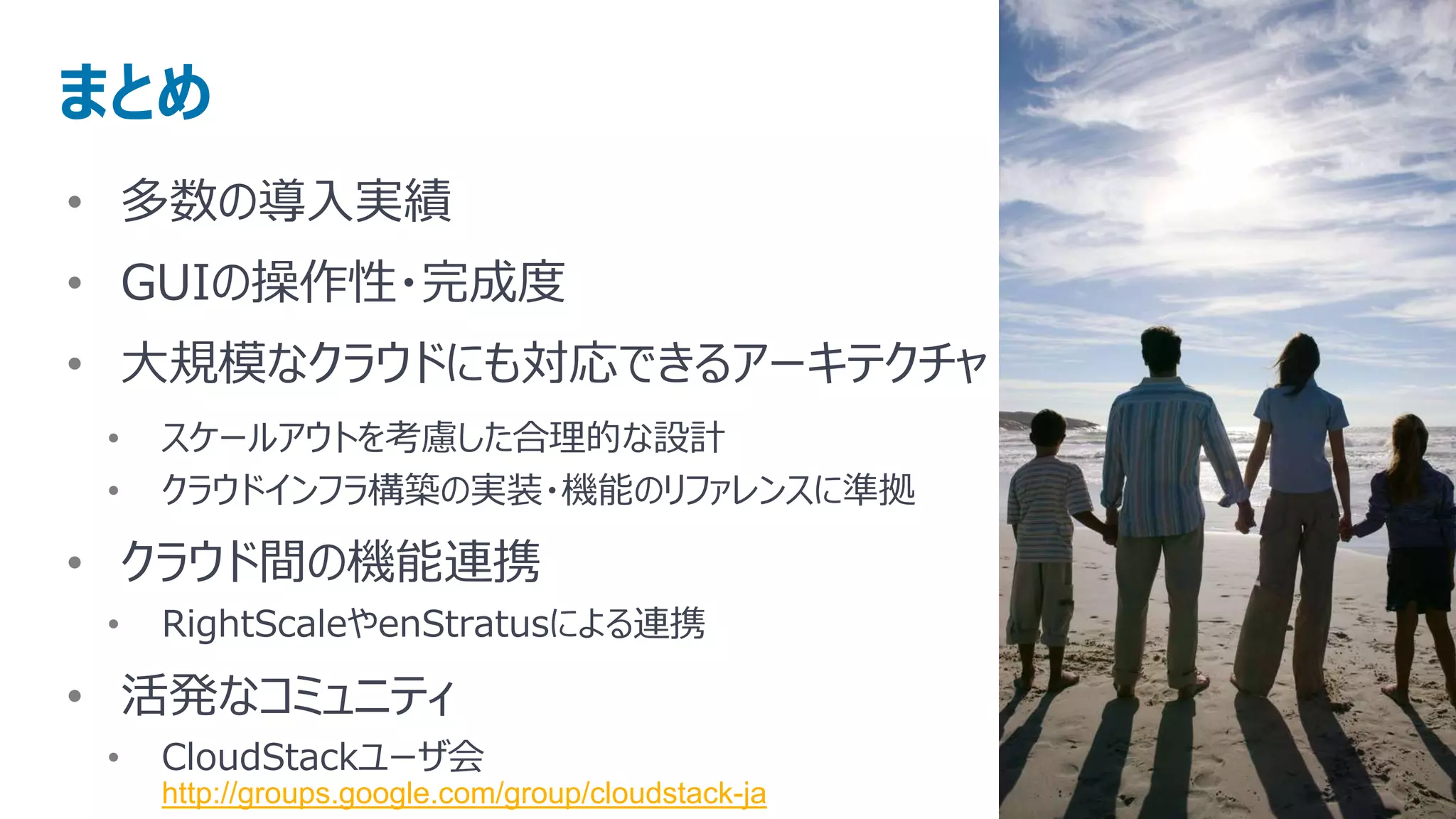

- 66. まとめ • 多数の導入実績 • GUIの操作性・完成度 •大規模なクラウドにも対応できるアーキテクチャ • スケールアウトを考慮した合理的な設計 • クラウドインフラ構築の実装・機能のリファレンスに準拠 • クラウド間の機能連携 • RightScaleやenStratusによる連携 • 活発なコミュニティ • CloudStackユーザ会 http://groups.google.com/group/cloudstack-ja
- 67.

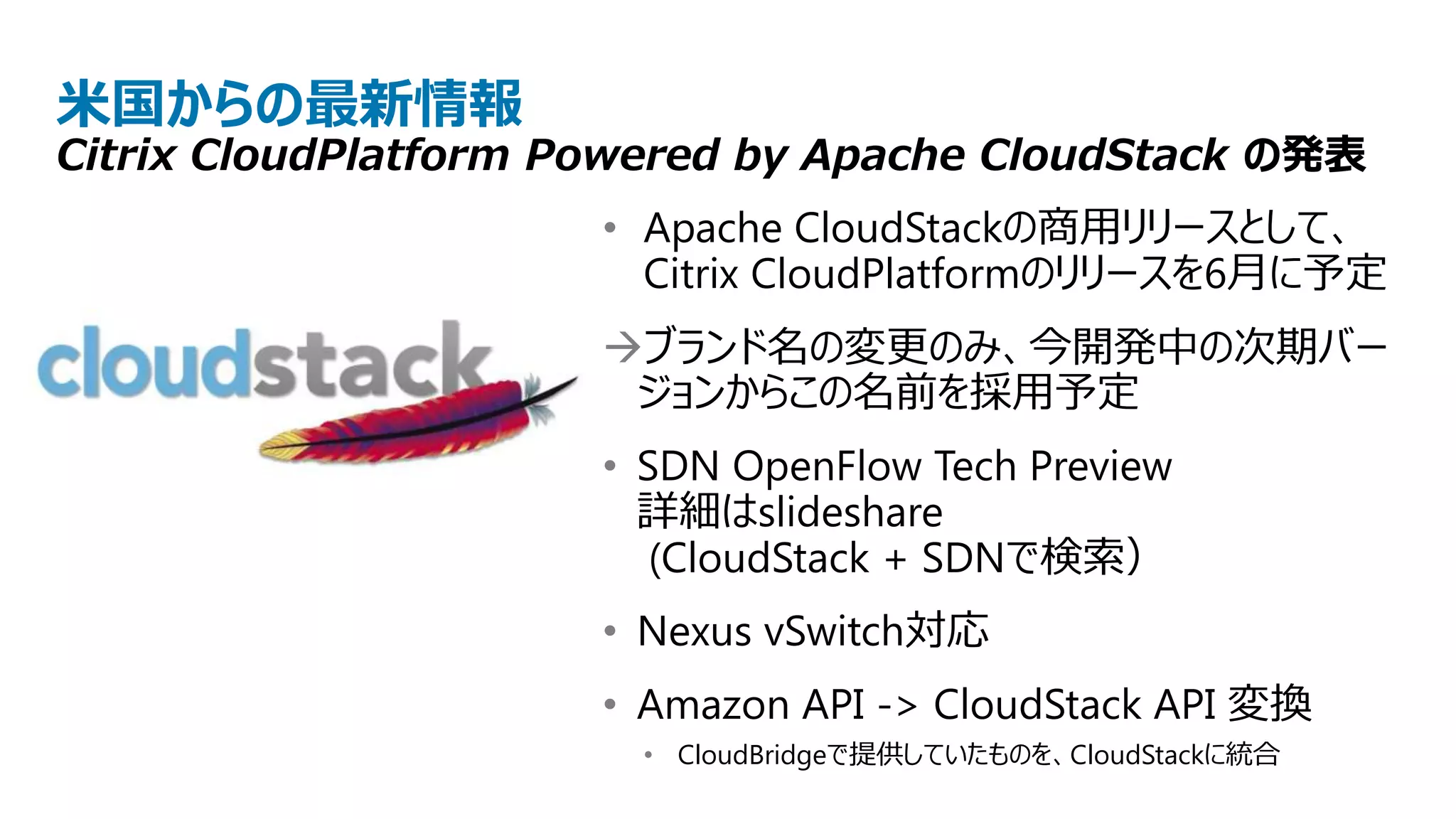

- 68. 米国からの最新情報 Citrix CloudPlatform Poweredby Apache CloudStack の発表 • Apache CloudStackの商用リリースとして、 Citrix CloudPlatformのリリースを6月に予定 ブランド名の変更のみ、今開発中の次期バー ジョンからこの名前を採用予定 • SDN OpenFlow Tech Preview 詳細はslideshare (CloudStack + SDNで検索） • Nexus vSwitch対応 • Amazon API -> CloudStack API 変換 • CloudBridgeで提供していたものを、CloudStackに統合
- 69. 米国からの最新情報 60以上のベンダー (Engine Yard,CumLogic, etc) Apache CloudStackへ貢献

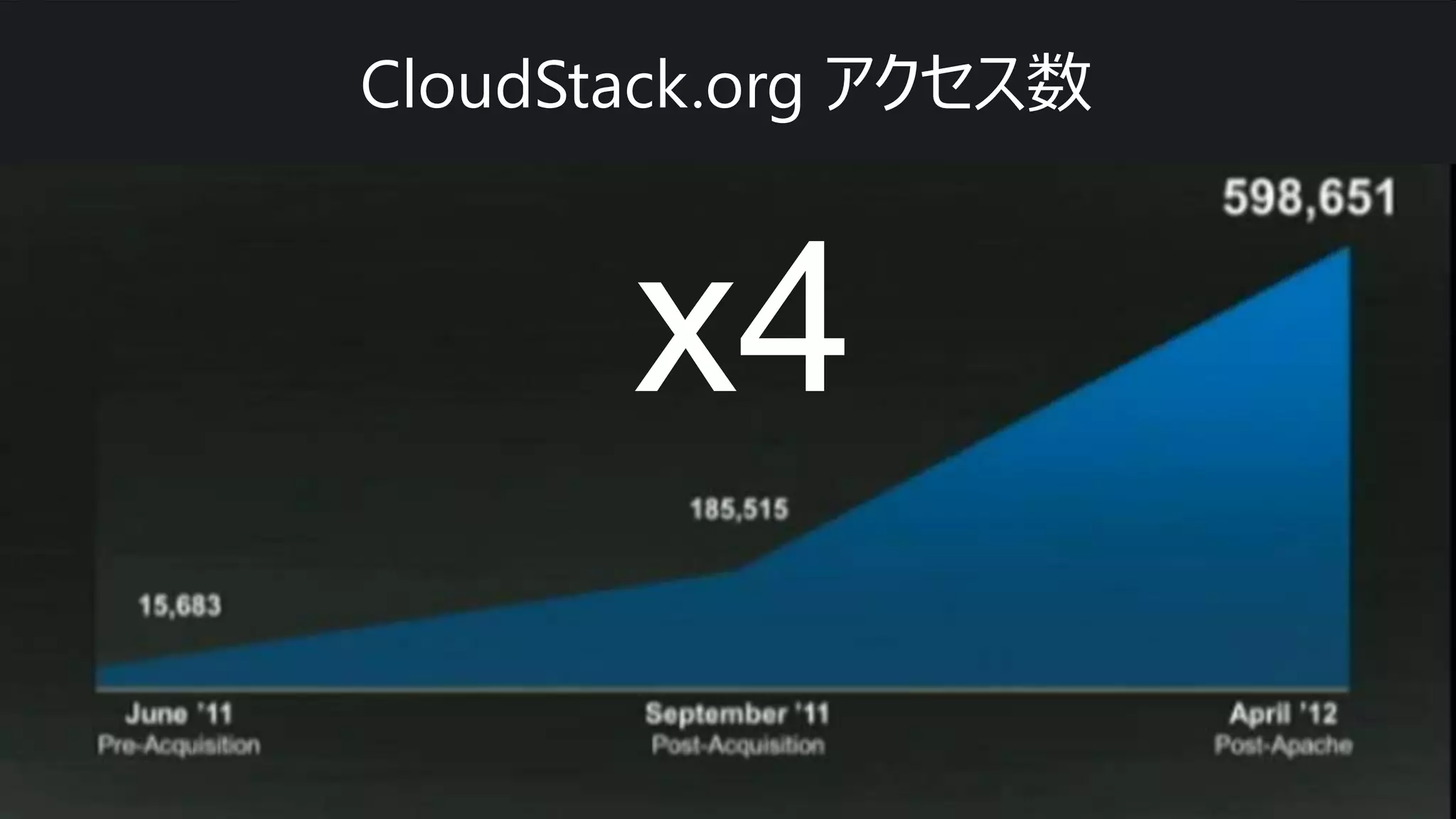

- 70.

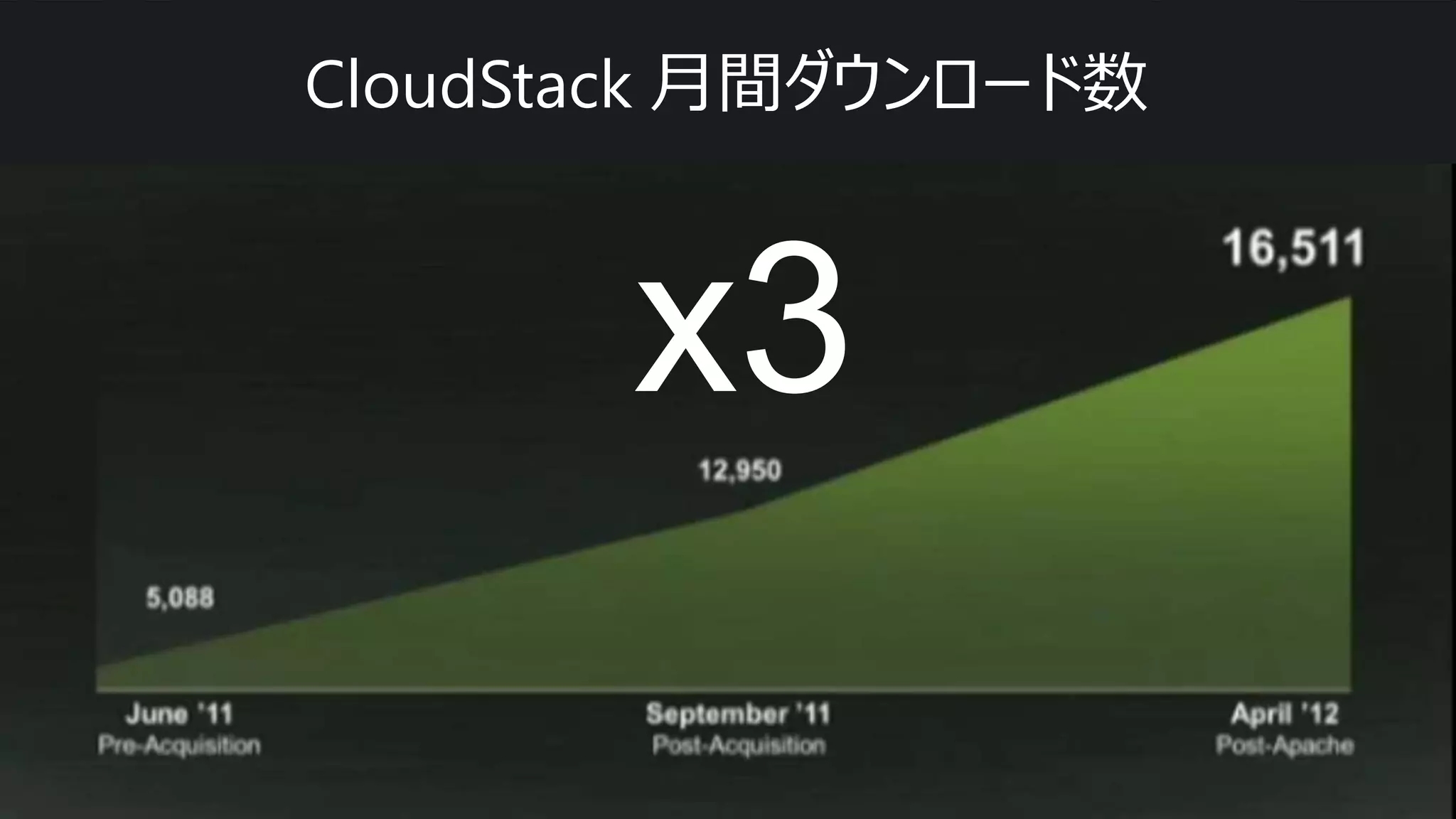

- 71.

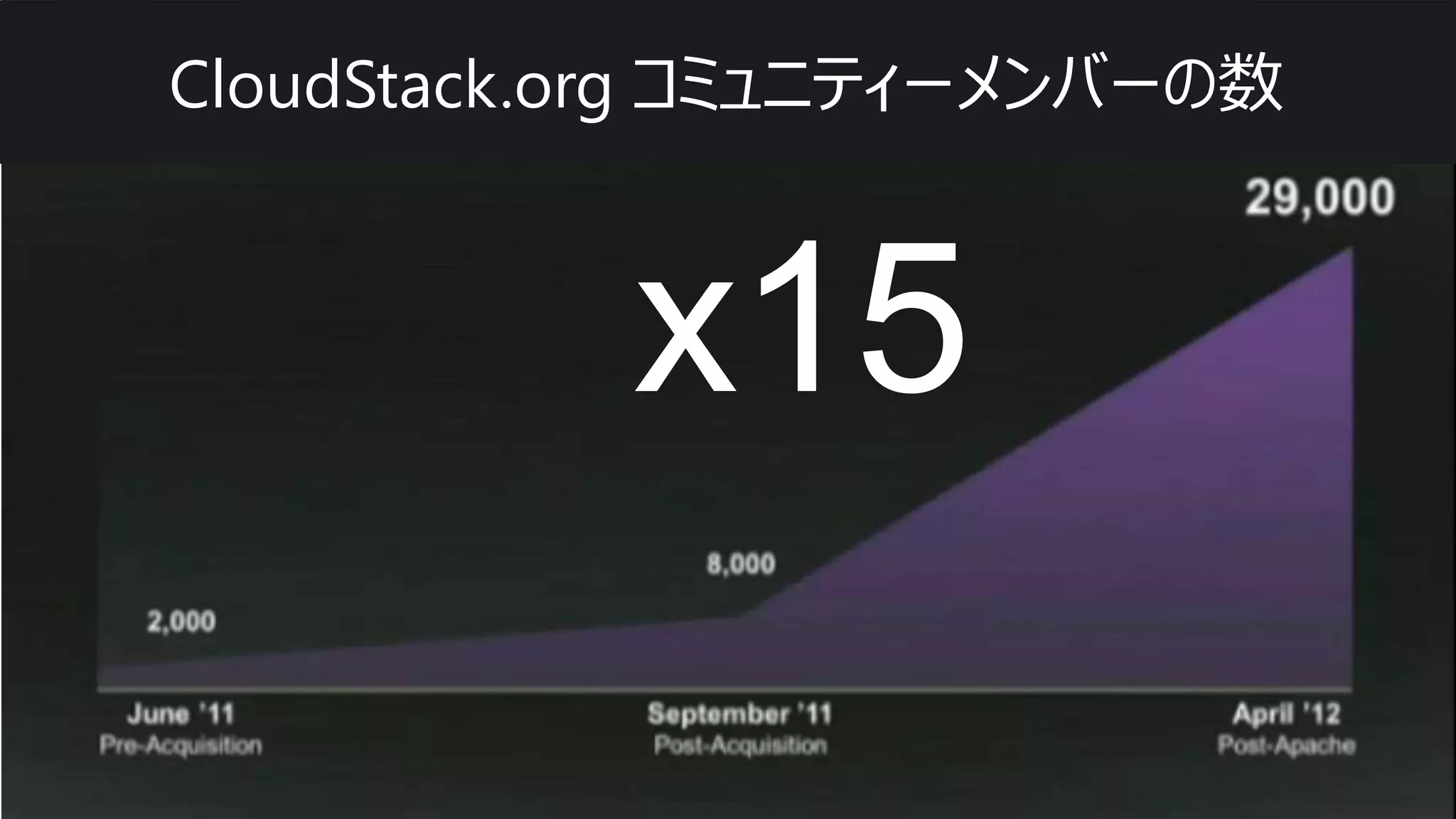

- 72.

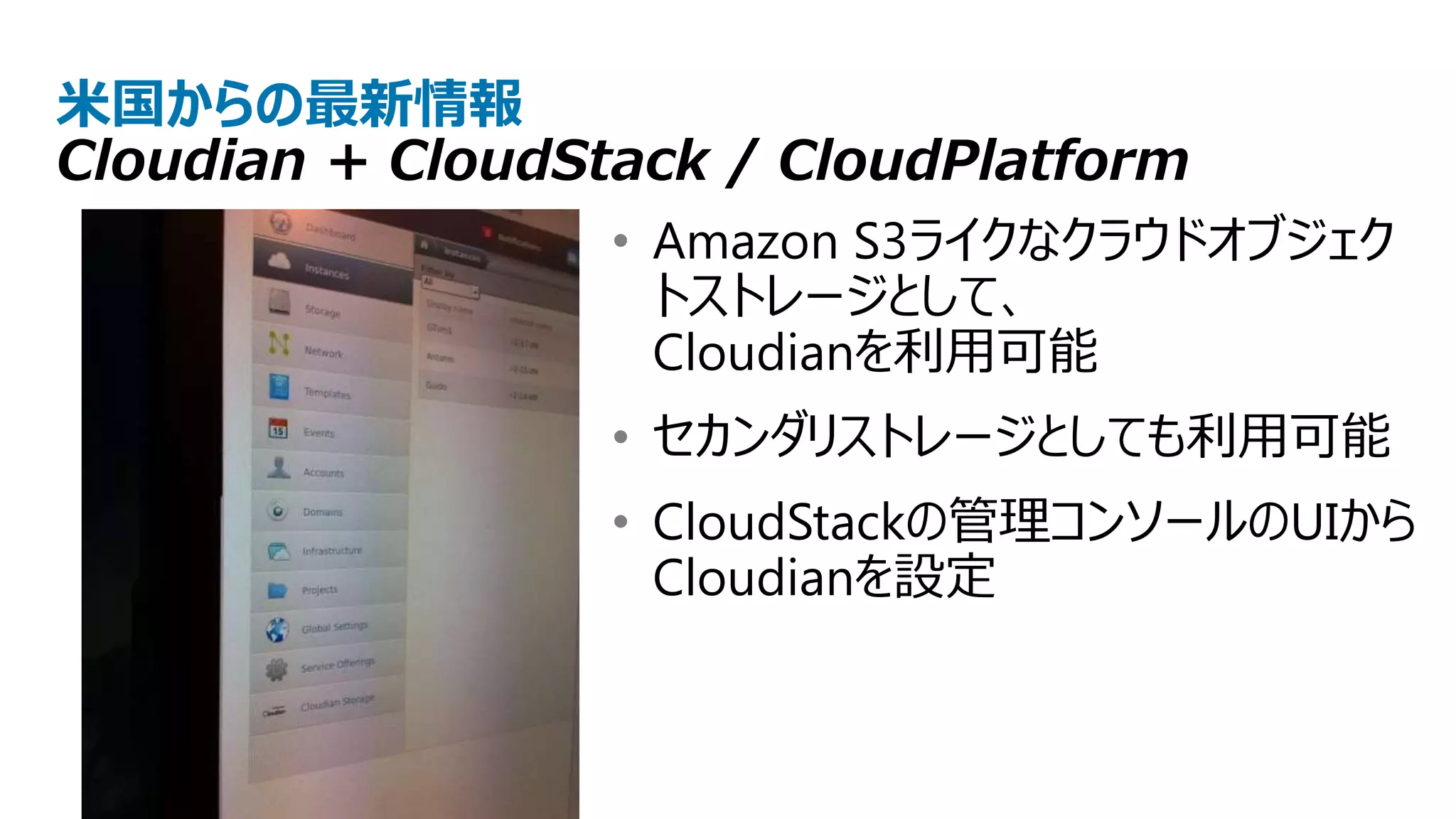

- 73. 米国からの最新情報 Cloudian + CloudStack/ CloudPlatform • Amazon S3ライクなクラウドオブジェク トストレージとして、 Cloudianを利用可能 • セカンダリストレージとしても利用可能 • CloudStackの管理コンソールのUIから Cloudianを設定

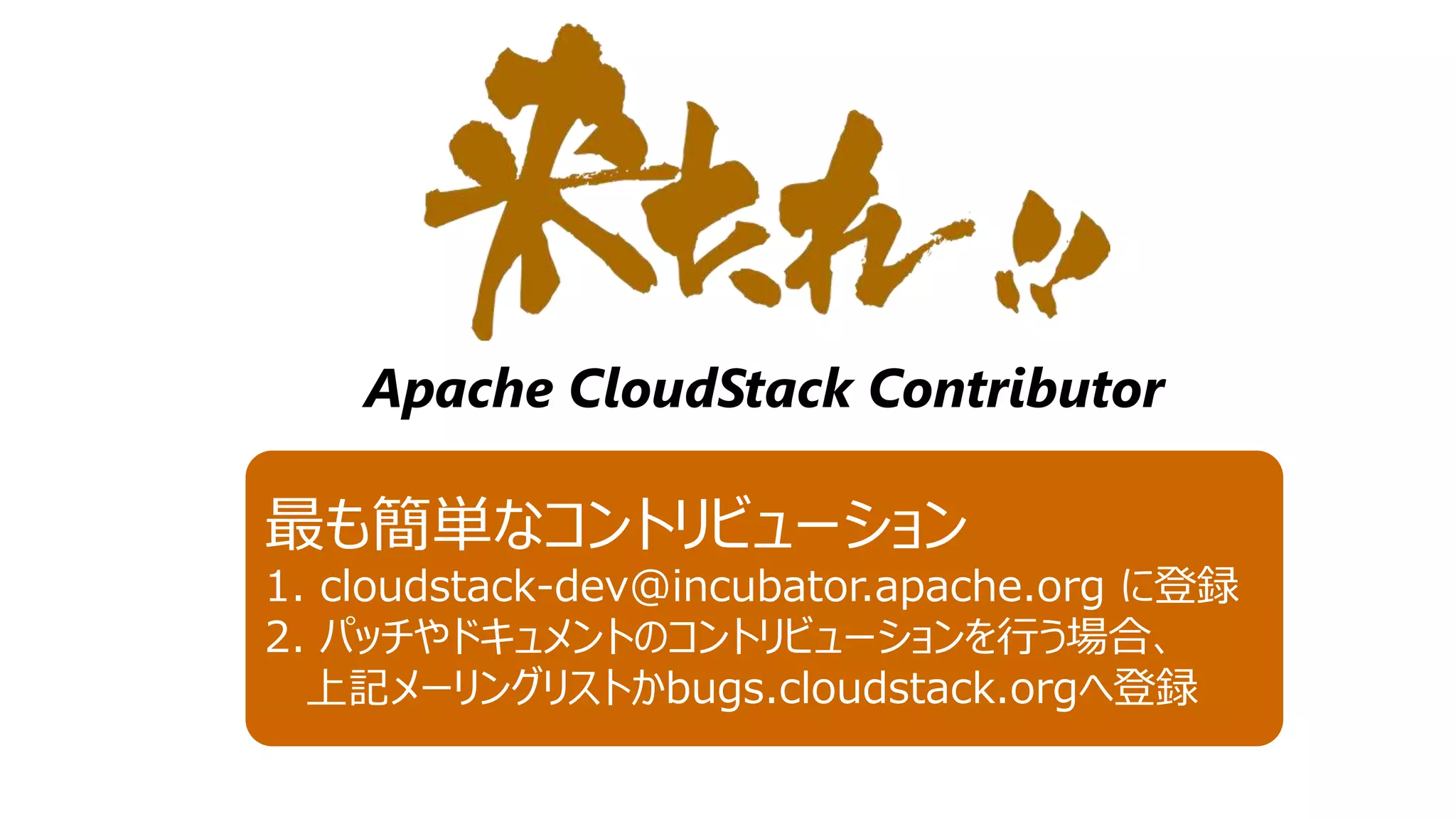

- 74. Apache CloudStack Contributor 最も簡単なコントリビューション 1.cloudstack-dev@incubator.apache.org に登録 2. パッチやドキュメントのコントリビューションを行う場合、 上記メーリングリストかbugs.cloudstack.orgへ登録
- 75. Citrix Open SourceCloud エバンジェリスト Citrix CloudPlatform / CloudPotal SE @kkitase: Kimihiko.Kitase@citrix.co.jp @smzksts: Satoshi.Shimazaki@citrix.co.jp
- 76. 本資料について • 本書に記載されている事柄は、予告なく変更されることがありますので、予めご了承ください。 • 本書は「無保証」で提供され、市場性、特定の目的に対する適合性、または第三者の権利を侵害しないことを含む いかなる明示または暗示保証は一切付与されません。Citrix Systems, Inc. (以下「Citrix」といいます) は、本書に含 まれる技術的または編集上の誤りと欠落について、また、本書の内容の実行および使用に起因する直接的、付随的、 二次的、およびその他のあらゆる損害について、Citrixがそのような損害の可能性について事前に知らされていた場合 でも、一切責任を負いません。 • 本書には著作権により保護されている情報が含まれています。内部での配布を除き、Citrix Systems, Inc.の事前の 書面による許可なく、本書を、いかなる形式でも複写または複製することを禁じます。 • Citrix製品の限定保証については、各製品の付属文書をご覧ください。Citrixは、Citrix製品のみを保証し、他社製 品は一切保証いたしません。 • 本書に記載されているその他のすべての商品名は、該当する各社の商標または登録商標です。 • Copyright© 2012 Citrix Systems, Inc All rights reserved.
