NGINXをBFF (Backend for Frontend)として利用した話

© Hitachi, Ltd. 2022. All rights reserved.
NGINXをBFF (Backend for Frontend)として利用した話
NGINXユーザー会 2022春
株式会社日立製作所
田畑義之

1
自己紹介
田畑義之 (たばたよしゆき)
 株式会社日立製作所
 ソフトウェアエンジニア
 GitHub: @y-tabata, Qiita: @yo-tabata
• 認証認可スペシャリストとしてのAPI/SSO関連案件の支援
 金融、公共、社会、産業分野における
API管理基盤や認証認可システムのコンサル/サポート
→ NGINXのコンサル実績も多数。
• 認証認可・API管理関連のOSSへのコントリビュート
 Keycloak (IAMのOSS)
 3scale (API管理のOSS)
 MidPoint (IGAのOSS)
• OSSの活用事例や検証結果の情報発信
 Keycloak書籍の執筆
 Qiita / ThinkITでのWeb記事投稿
 Apidays / API Specifications Conference / CloudNative Daysなど、国内外のイベントでの情報発信

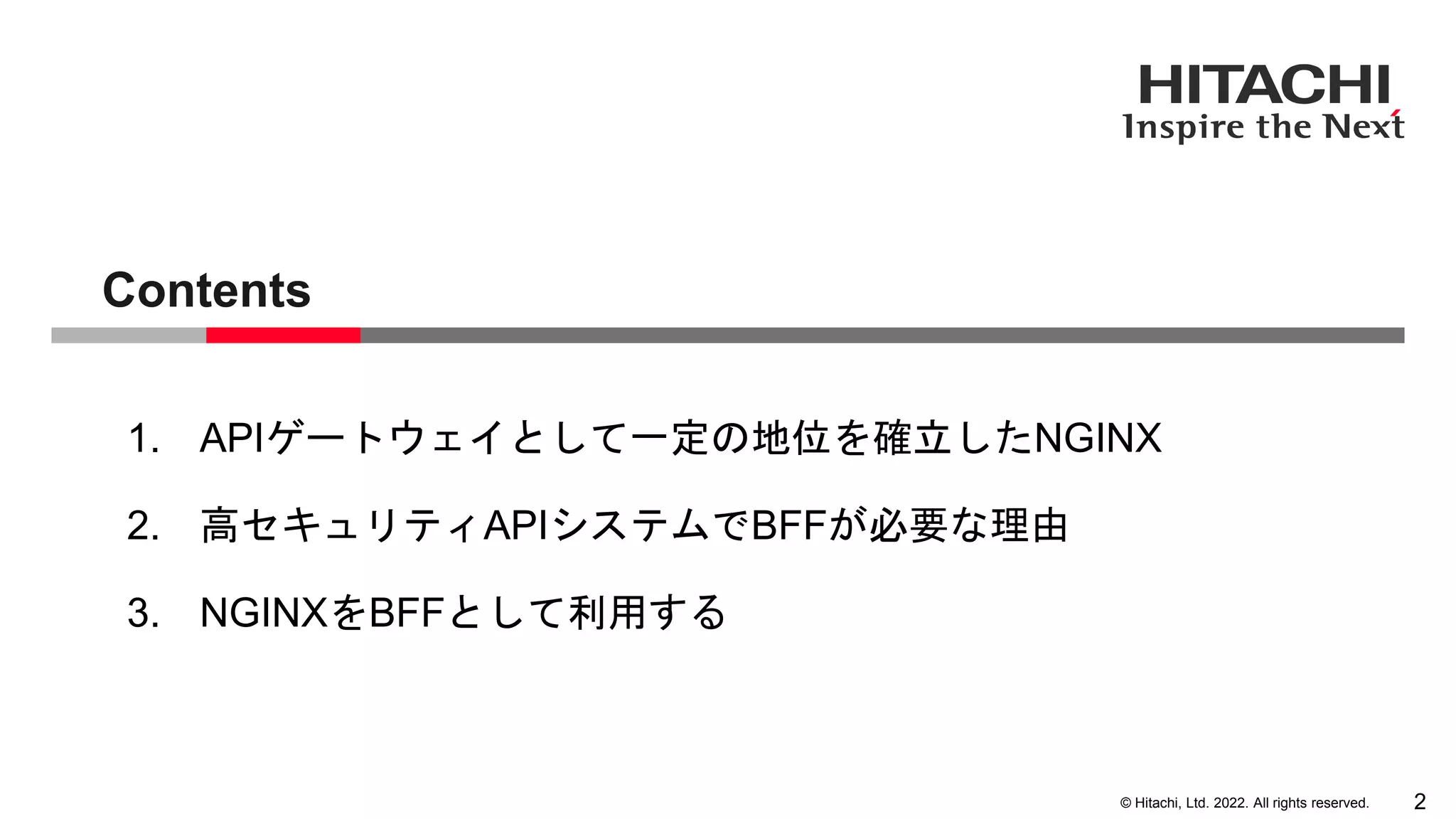

Contents
2
1. APIゲートウェイとして一定の地位を確立したNGINX
2. 高セキュリティAPIシステムでBFFが必要な理由
3. NGINXをBFFとして利用する

Contents
3

4
APIシステム

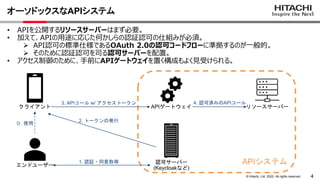

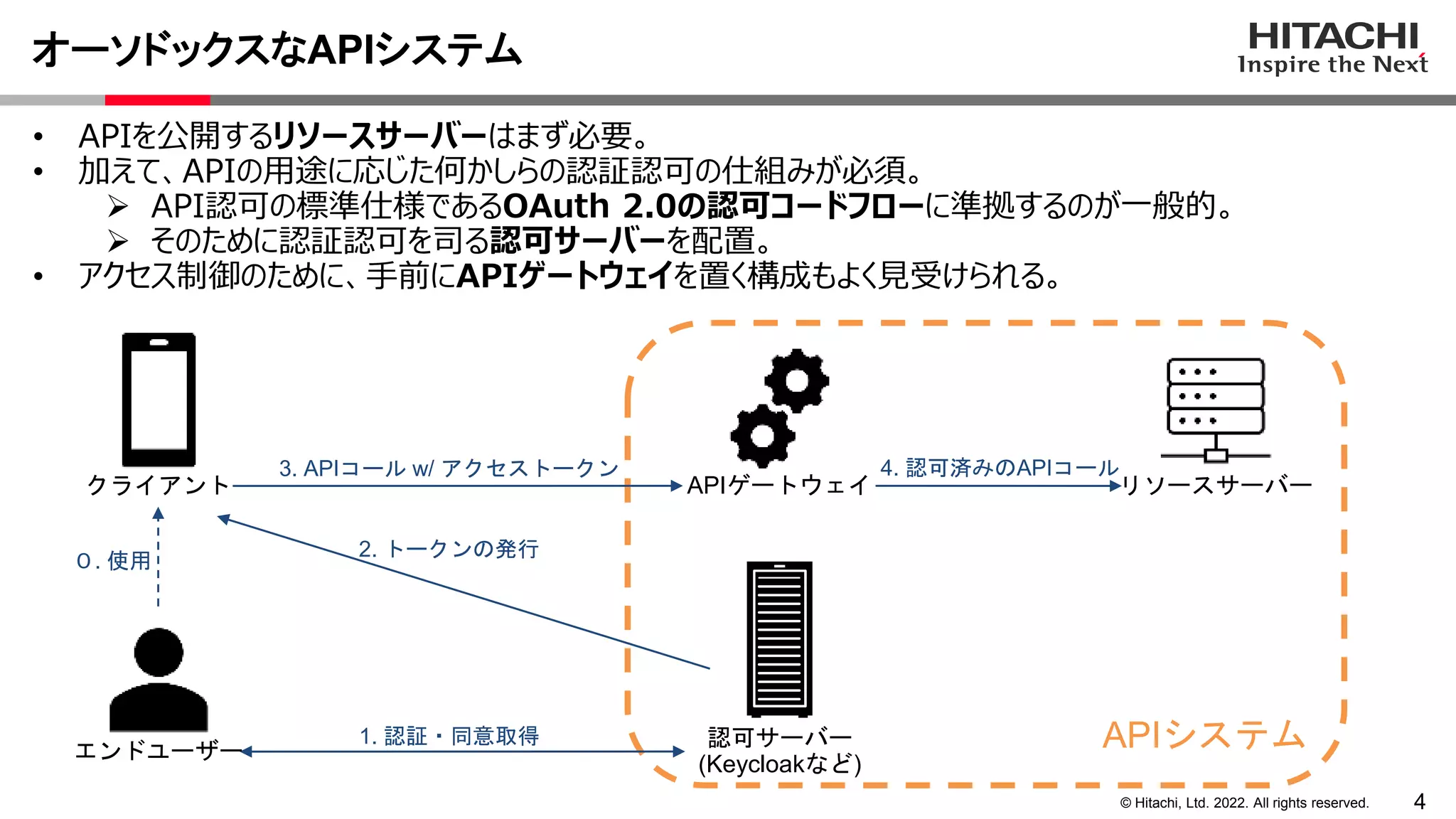

オーソドックスなAPIシステム
3. APIコール w/ アクセストークン 4. 認可済みのAPIコール
1. 認証・同意取得
2. トークンの発行
認可サーバー
(Keycloakなど)
• APIを公開するリソースサーバーはまず必要。
• 加えて、APIの用途に応じた何かしらの認証認可の仕組みが必須。
 API認可の標準仕様であるOAuth 2.0の認可コードフローに準拠するのが一般的。
 そのために認証認可を司る認可サーバーを配置。
• アクセス制御のために、手前にAPIゲートウェイを置く構成もよく見受けられる。
エンドユーザー
０. 使用
APIゲートウェイリソースサーバー
クライアント

5

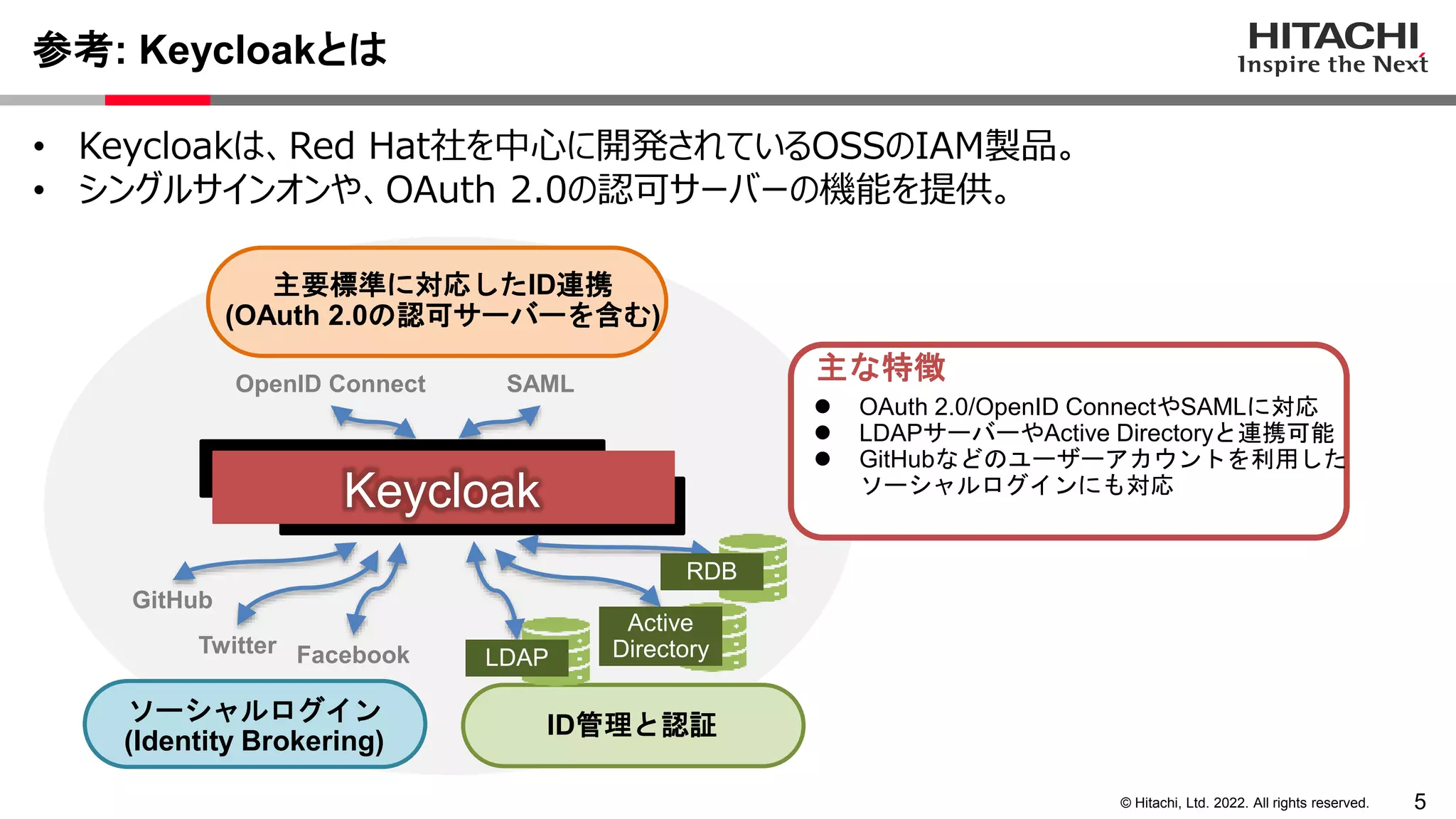

参考: Keycloakとは
• Keycloakは、Red Hat社を中心に開発されているOSSのIAM製品。
• シングルサインオンや、OAuth 2.0の認可サーバーの機能を提供。
 OAuth 2.0/OpenID ConnectやSAMLに対応
 LDAPサーバーやActive Directoryと連携可能
 GitHubなどのユーザーアカウントを利用した
ソーシャルログインにも対応
Keycloak
主要標準に対応したID連携
(OAuth 2.0の認可サーバーを含む)
ソーシャルログイン
(Identity Brokering)
ID管理と認証
LDAP
Active
Directory
RDB
OpenID Connect SAML
GitHub
Twitter Facebook
主な特徴

6

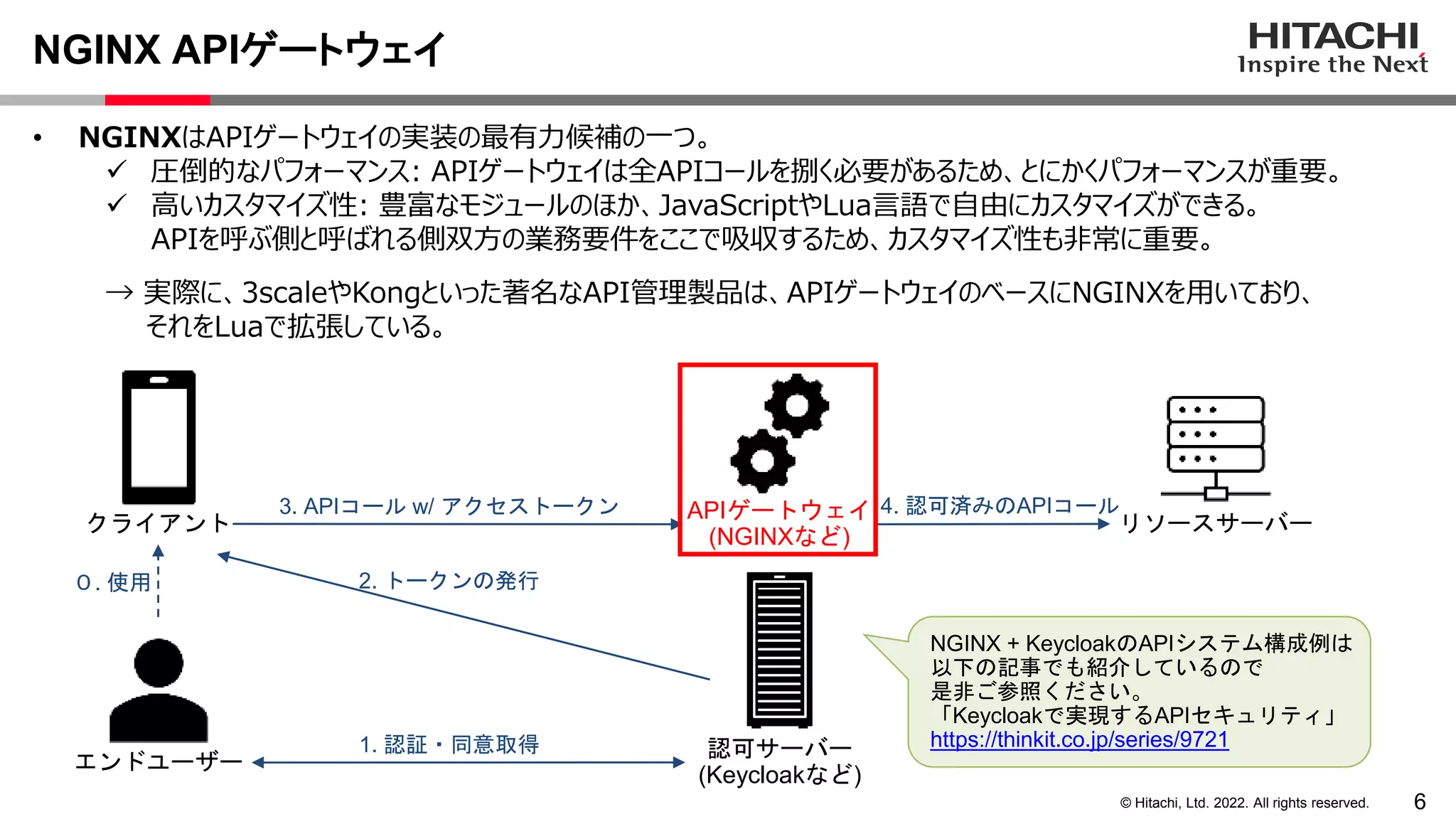

NGINX APIゲートウェイ
認可サーバー
(Keycloakなど)
• NGINXはAPIゲートウェイの実装の最有力候補の一つ。
 圧倒的なパフォーマンス: APIゲートウェイは全APIコールを捌く必要があるため、とにかくパフォーマンスが重要。
 高いカスタマイズ性: 豊富なモジュールのほか、JavaScriptやLua言語で自由にカスタマイズができる。
APIを呼ぶ側と呼ばれる側双方の業務要件をここで吸収するため、カスタマイズ性も非常に重要。
→ 実際に、3scaleやKongといった著名なAPI管理製品は、APIゲートウェイのベースにNGINXを用いており、
それをLuaで拡張している。
０. 使用
APIゲートウェイ
(NGINXなど)
リソースサーバー
クライアント
NGINX + KeycloakのAPIシステム構成例は
以下の記事でも紹介しているので
是非ご参照ください。
「Keycloakで実現するAPIセキュリティ」
https://thinkit.co.jp/series/9721

Contents
7

8

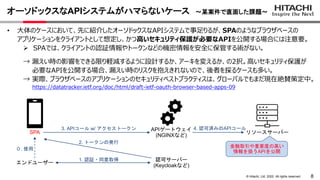

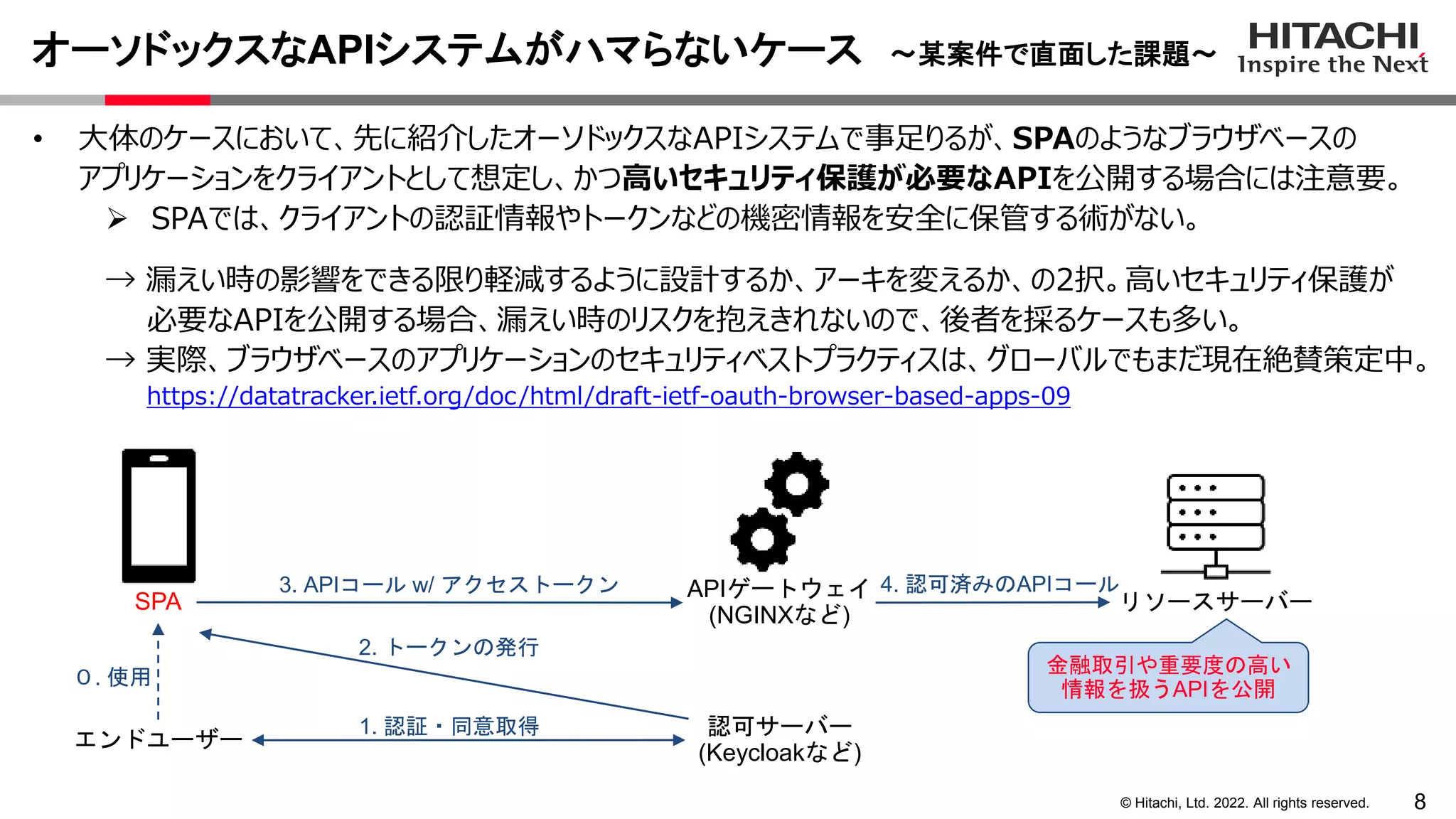

オーソドックスなAPIシステムがハマらないケース～某案件で直面した課題～
認可サーバー
(Keycloakなど)
０. 使用
(NGINXなど)
SPA
• 大体のケースにおいて、先に紹介したオーソドックスなAPIシステムで事足りるが、SPAのようなブラウザベースの
アプリケーションをクライアントとして想定し、かつ高いセキュリティ保護が必要なAPIを公開する場合には注意要。
 SPAでは、クライアントの認証情報やトークンなどの機密情報を安全に保管する術がない。
→ 漏えい時の影響をできる限り軽減するように設計するか、アーキを変えるか、の2択。高いセキュリティ保護が
必要なAPIを公開する場合、漏えい時のリスクを抱えきれないので、後者を採るケースも多い。
→ 実際、ブラウザベースのアプリケーションのセキュリティベストプラクティスは、グローバルでもまだ現在絶賛策定中。
https://datatracker.ietf.org/doc/html/draft-ietf-oauth-browser-based-apps-09
金融取引や重要度の高い
情報を扱うAPIを公開

9

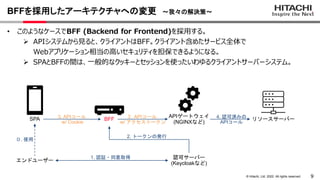

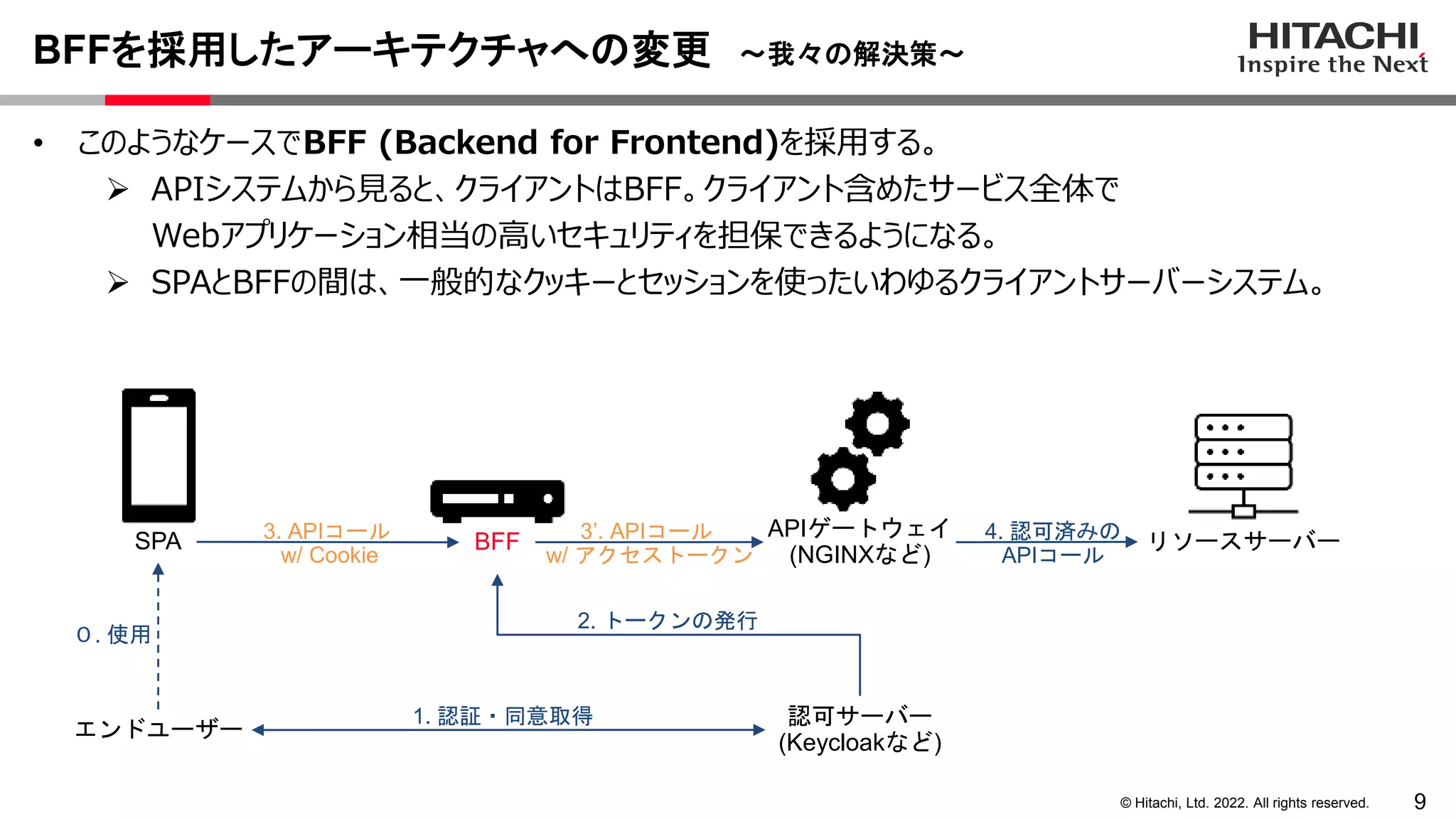

BFFを採用したアーキテクチャへの変更～我々の解決策～
3. APIコール
w/ Cookie
4. 認可済みの
APIコール
認可サーバー
(Keycloakなど)
０. 使用
(NGINXなど)
SPA
• このようなケースでBFF (Backend for Frontend)を採用する。
 APIシステムから見ると、クライアントはBFF。クライアント含めたサービス全体で
Webアプリケーション相当の高いセキュリティを担保できるようになる。
 SPAとBFFの間は、一般的なクッキーとセッションを使ったいわゆるクライアントサーバーシステム。
BFF 3’. APIコール
w/ アクセストークン

Contents
10

11

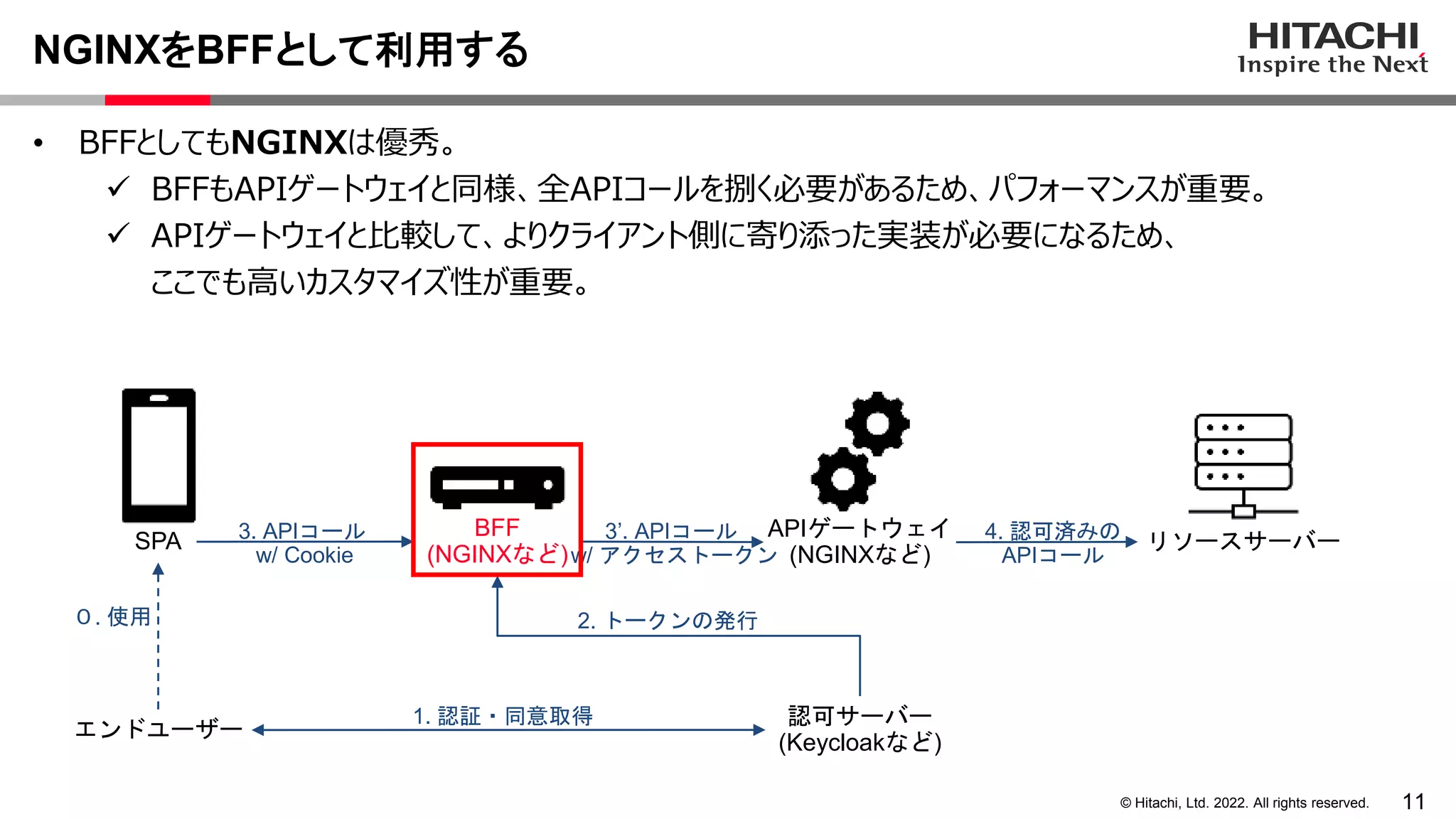

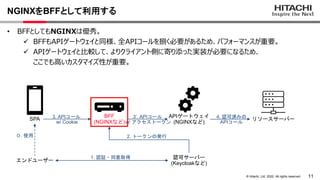

NGINXをBFFとして利用する
3. APIコール
w/ Cookie
4. 認可済みの
APIコール
認可サーバー
(Keycloakなど)
０. 使用
(NGINXなど)
SPA
BFF
(NGINXなど)
3’. APIコール
• BFFとしてもNGINXは優秀。
 BFFもAPIゲートウェイと同様、全APIコールを捌く必要があるため、パフォーマンスが重要。
 APIゲートウェイと比較して、よりクライアント側に寄り添った実装が必要になるため、
ここでも高いカスタマイズ性が重要。

12

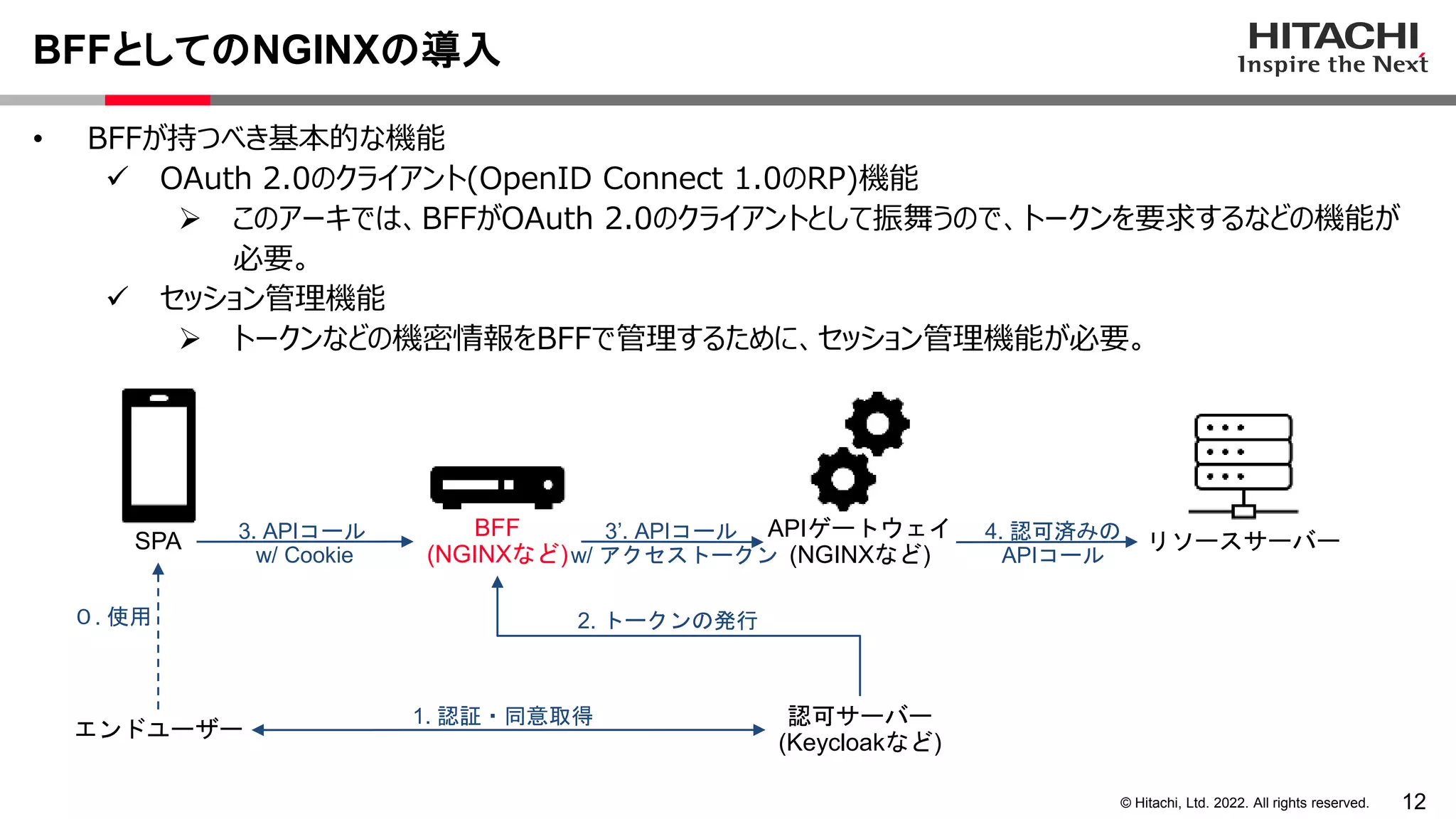

BFFとしてのNGINXの導入
• BFFが持つべき基本的な機能
 OAuth 2.0のクライアント(OpenID Connect 1.0のRP)機能
 このアーキでは、BFFがOAuth 2.0のクライアントとして振舞うので、トークンを要求するなどの機能が
必要。
 セッション管理機能
 トークンなどの機密情報をBFFで管理するために、セッション管理機能が必要。
3. APIコール
w/ Cookie
4. 認可済みの
APIコール
認可サーバー
(Keycloakなど)
０. 使用
(NGINXなど)
SPA
BFF
(NGINXなど)
3’. APIコール

13

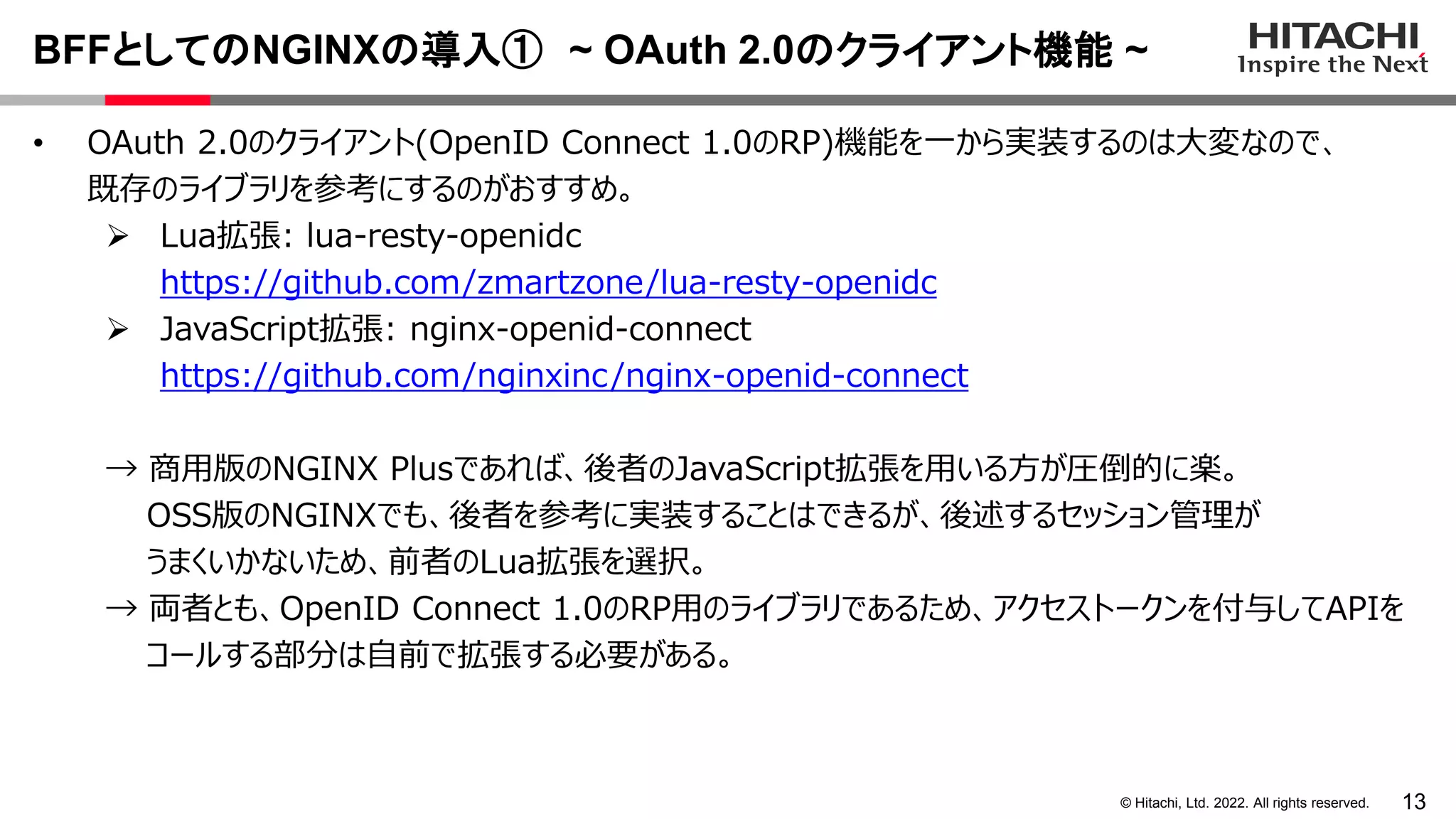

BFFとしてのNGINXの導入① ~ OAuth 2.0のクライアント機能 ~
• OAuth 2.0のクライアント(OpenID Connect 1.0のRP)機能を一から実装するのは大変なので、
既存のライブラリを参考にするのがおすすめ。
 Lua拡張: lua-resty-openidc
https://github.com/zmartzone/lua-resty-openidc
 JavaScript拡張: nginx-openid-connect
https://github.com/nginxinc/nginx-openid-connect
→ 商用版のNGINX Plusであれば、後者のJavaScript拡張を用いる方が圧倒的に楽。
OSS版のNGINXでも、後者を参考に実装することはできるが、後述するセッション管理が
うまくいかないため、前者のLua拡張を選択。
→ 両者とも、OpenID Connect 1.0のRP用のライブラリであるため、アクセストークンを付与してAPIを
コールする部分は自前で拡張する必要がある。

14

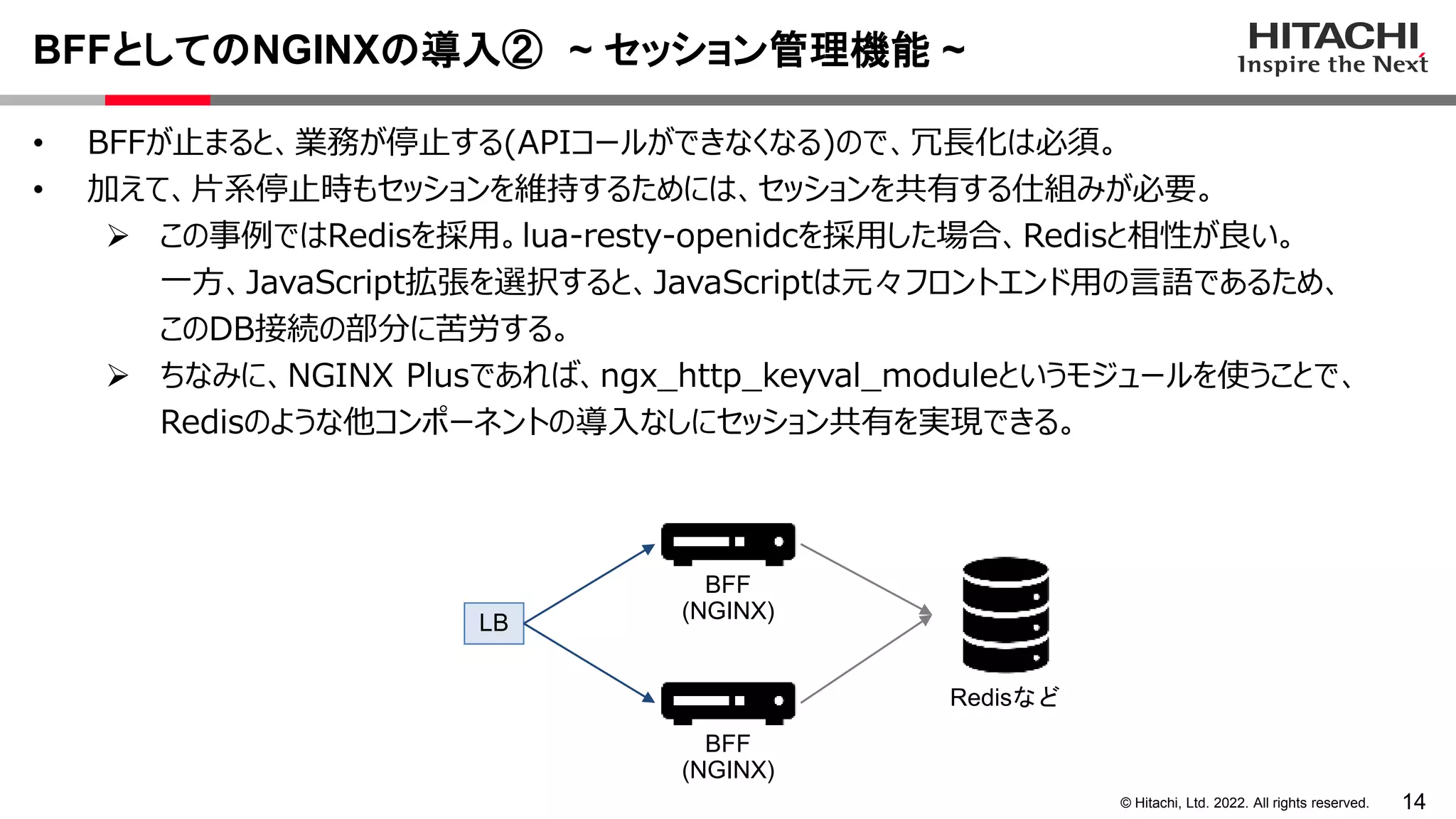

BFFとしてのNGINXの導入② ~ セッション管理機能 ~
• BFFが止まると、業務が停止する(APIコールができなくなる)ので、冗長化は必須。
• 加えて、片系停止時もセッションを維持するためには、セッションを共有する仕組みが必要。
 この事例ではRedisを採用。lua-resty-openidcを採用した場合、Redisと相性が良い。
一方、JavaScript拡張を選択すると、JavaScriptは元々フロントエンド用の言語であるため、
このDB接続の部分に苦労する。
 ちなみに、NGINX Plusであれば、ngx_http_keyval_moduleというモジュールを使うことで、
Redisのような他コンポーネントの導入なしにセッション共有を実現できる。
BFF
(NGINX)
BFF
(NGINX)
LB
Redisなど

15

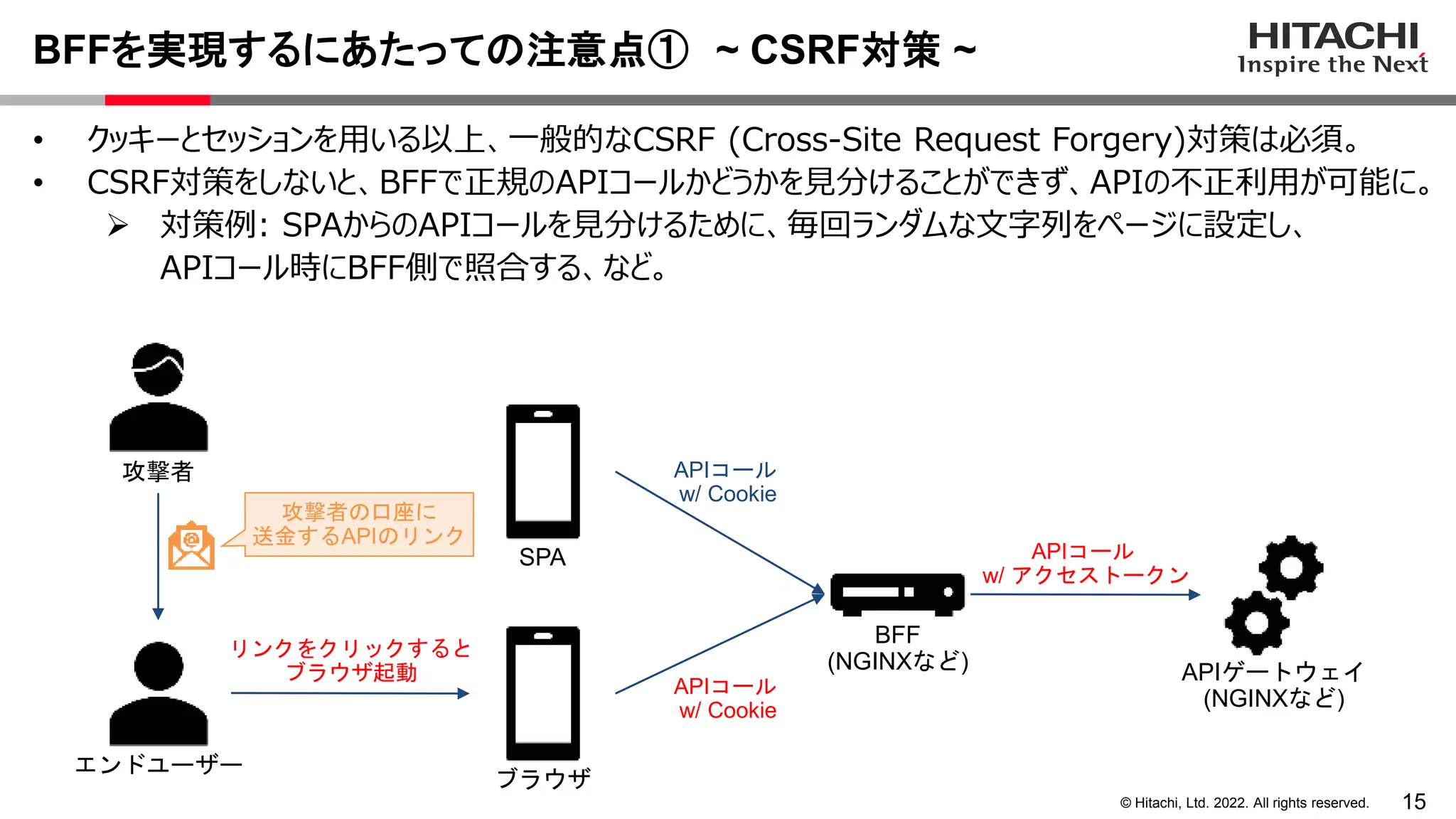

BFFを実現するにあたっての注意点① ~ CSRF対策 ~
• クッキーとセッションを用いる以上、一般的なCSRF (Cross-Site Request Forgery)対策は必須。
• CSRF対策をしないと、BFFで正規のAPIコールかどうかを見分けることができず、APIの不正利用が可能に。
 対策例: SPAからのAPIコールを見分けるために、毎回ランダムな文字列をページに設定し、
APIコール時にBFF側で照合する、など。
APIコール
w/ Cookie
(NGINXなど)
SPA
BFF
(NGINXなど)
APIコール
攻撃者
攻撃者の口座に
送金するAPIのリンク
ブラウザ
APIコール
w/ Cookie
リンクをクリックすると
ブラウザ起動

16

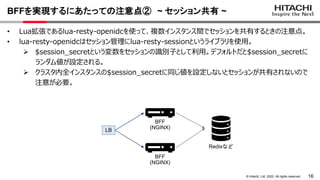

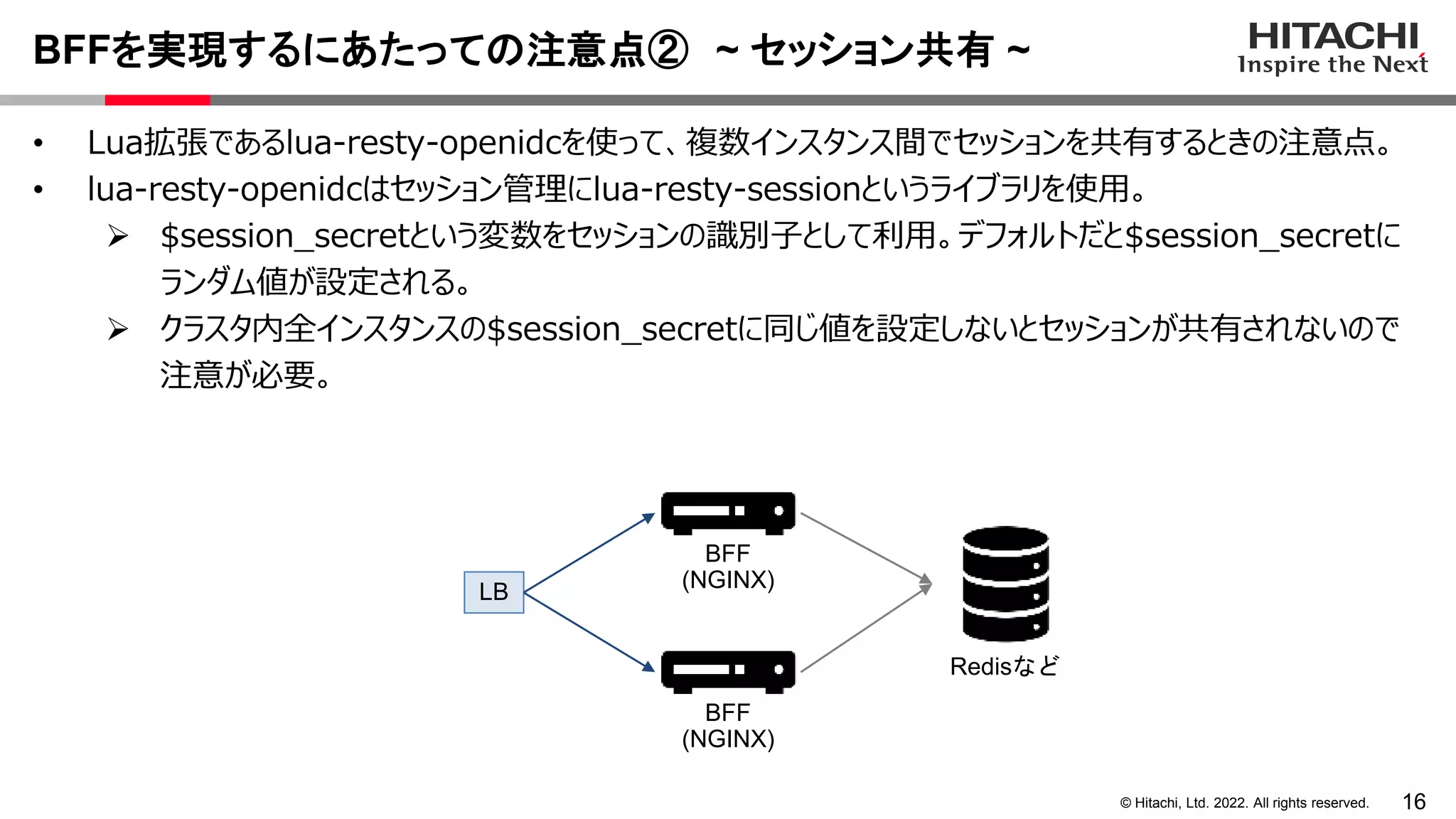

BFFを実現するにあたっての注意点② ~ セッション共有 ~
• Lua拡張であるlua-resty-openidcを使って、複数インスタンス間でセッションを共有するときの注意点。
• lua-resty-openidcはセッション管理にlua-resty-sessionというライブラリを使用。
 $session_secretという変数をセッションの識別子として利用。デフォルトだと$session_secretに
ランダム値が設定される。
 クラスタ内全インスタンスの$session_secretに同じ値を設定しないとセッションが共有されないので
注意が必要。
BFF
(NGINX)
BFF
(NGINX)
LB
Redisなど

17

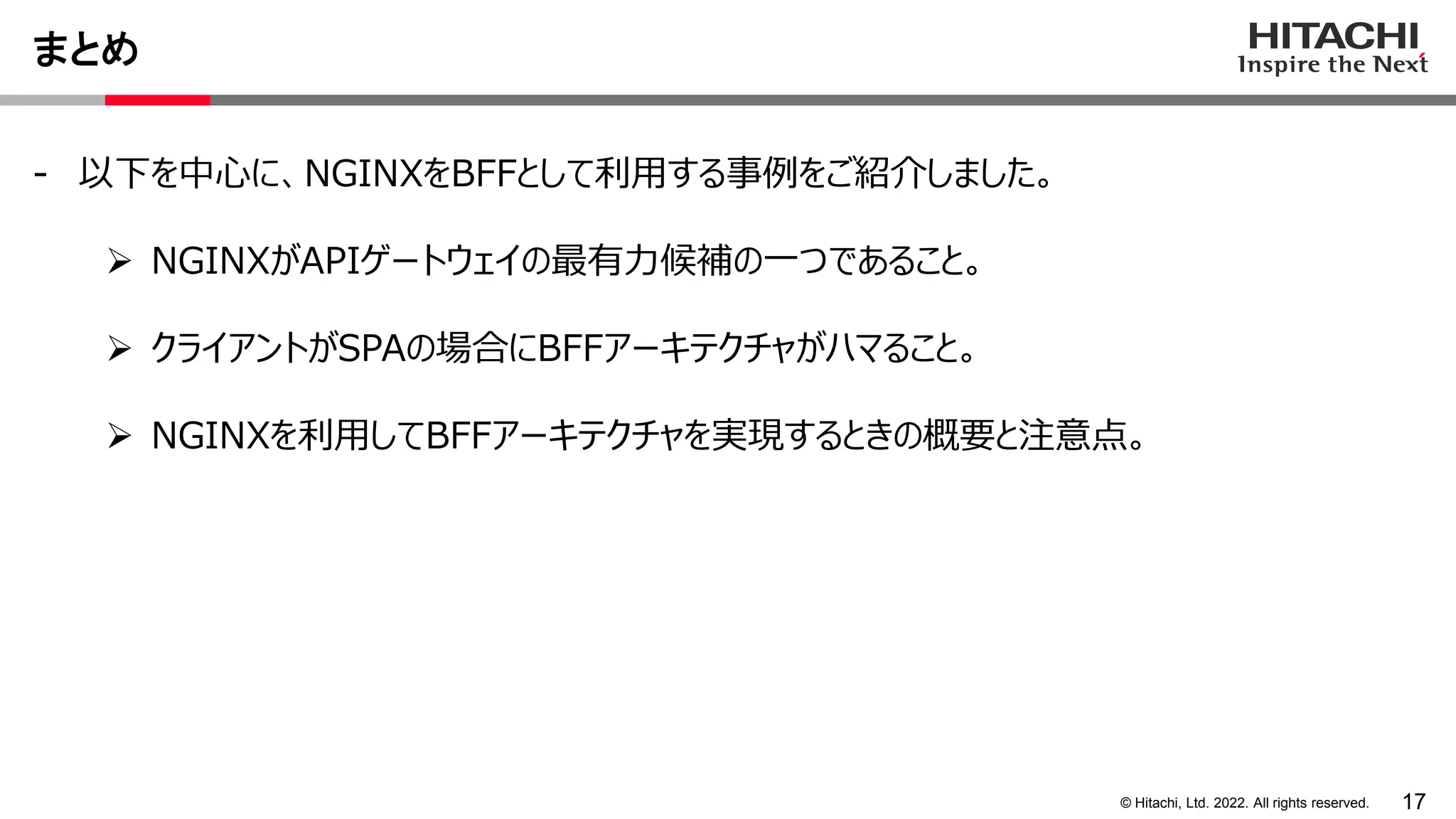

まとめ
- 以下を中心に、NGINXをBFFとして利用する事例をご紹介しました。
 NGINXがAPIゲートウェイの最有力候補の一つであること。
 クライアントがSPAの場合にBFFアーキテクチャがハマること。
 NGINXを利用してBFFアーキテクチャを実現するときの概要と注意点。

18

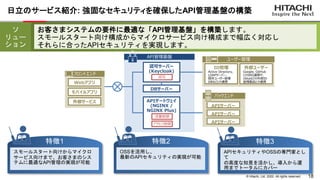

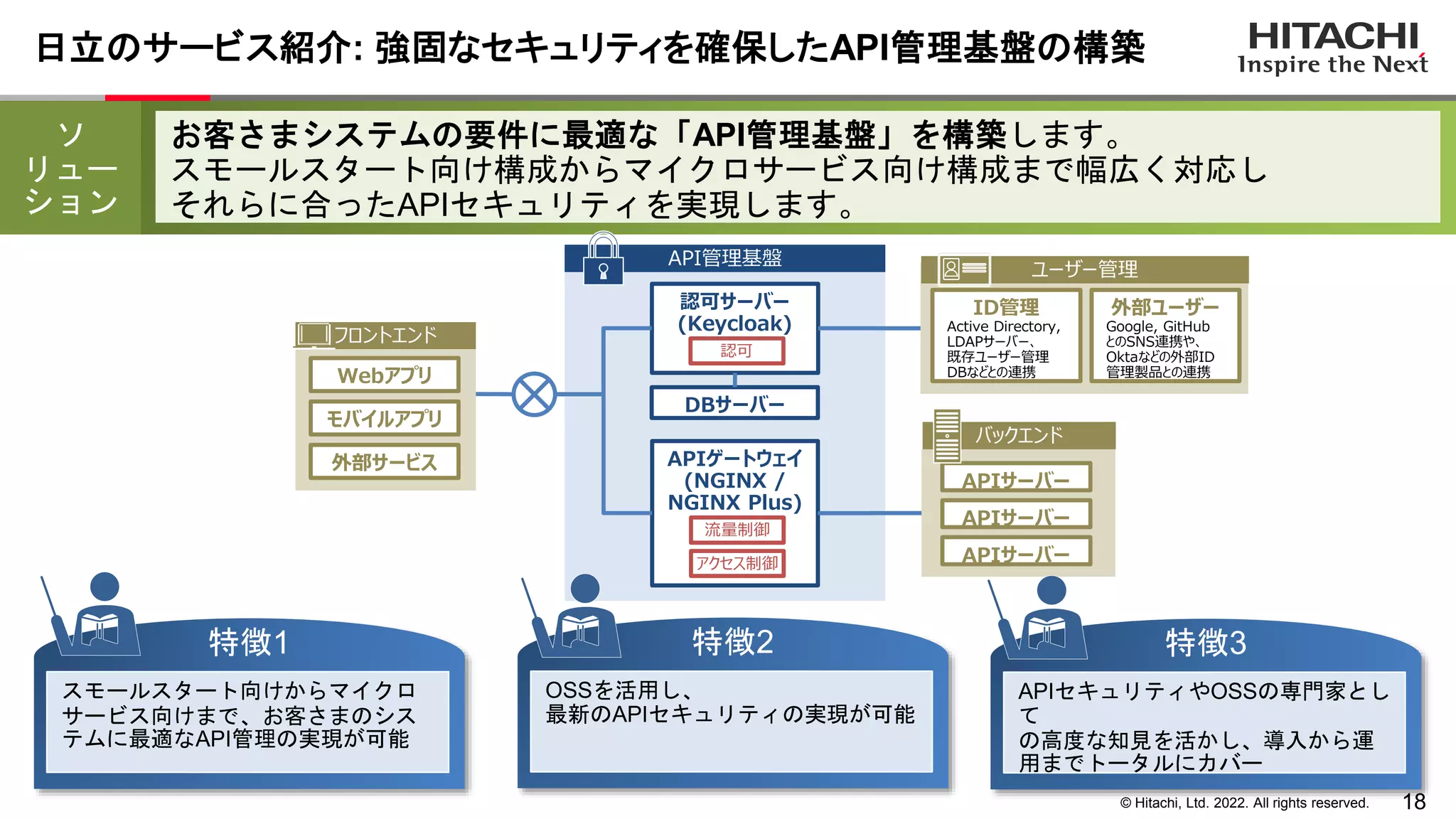

日立のサービス紹介: 強固なセキュリティを確保したAPI管理基盤の構築
todo:
説明文を入れる
お客さまシステムの要件に最適な「API管理基盤」を構築します。
スモールスタート向け構成からマイクロサービス向け構成まで幅広く対応し
それらに合ったAPIセキュリティを実現します。
ソ
リュー
ション
(NGINX /
NGINX Plus)
認可サーバー
(Keycloak)
認可
API管理基盤
流量制御
アクセス制御
DBサーバー
ユーザー管理
ID管理
Active Directory,
LDAPサーバー、
既存ユーザー管理
DBなどとの連携
外部ユーザー
Google, GitHub
とのSNS連携や、
Oktaなどの外部ID
管理製品との連携
バックエンド
APIサーバー
APIサーバー
APIサーバー
フロントエンド
Webアプリ
モバイルアプリ
外部サービス
特徴1
スモールスタート向けからマイクロ
サービス向けまで、お客さまのシス
テムに最適なAPI管理の実現が可能
特徴2
OSSを活用し、
最新のAPIセキュリティの実現が可能
特徴3
APIセキュリティやOSSの専門家とし
て
の高度な知見を活かし、導入から運
用までトータルにカバー

19

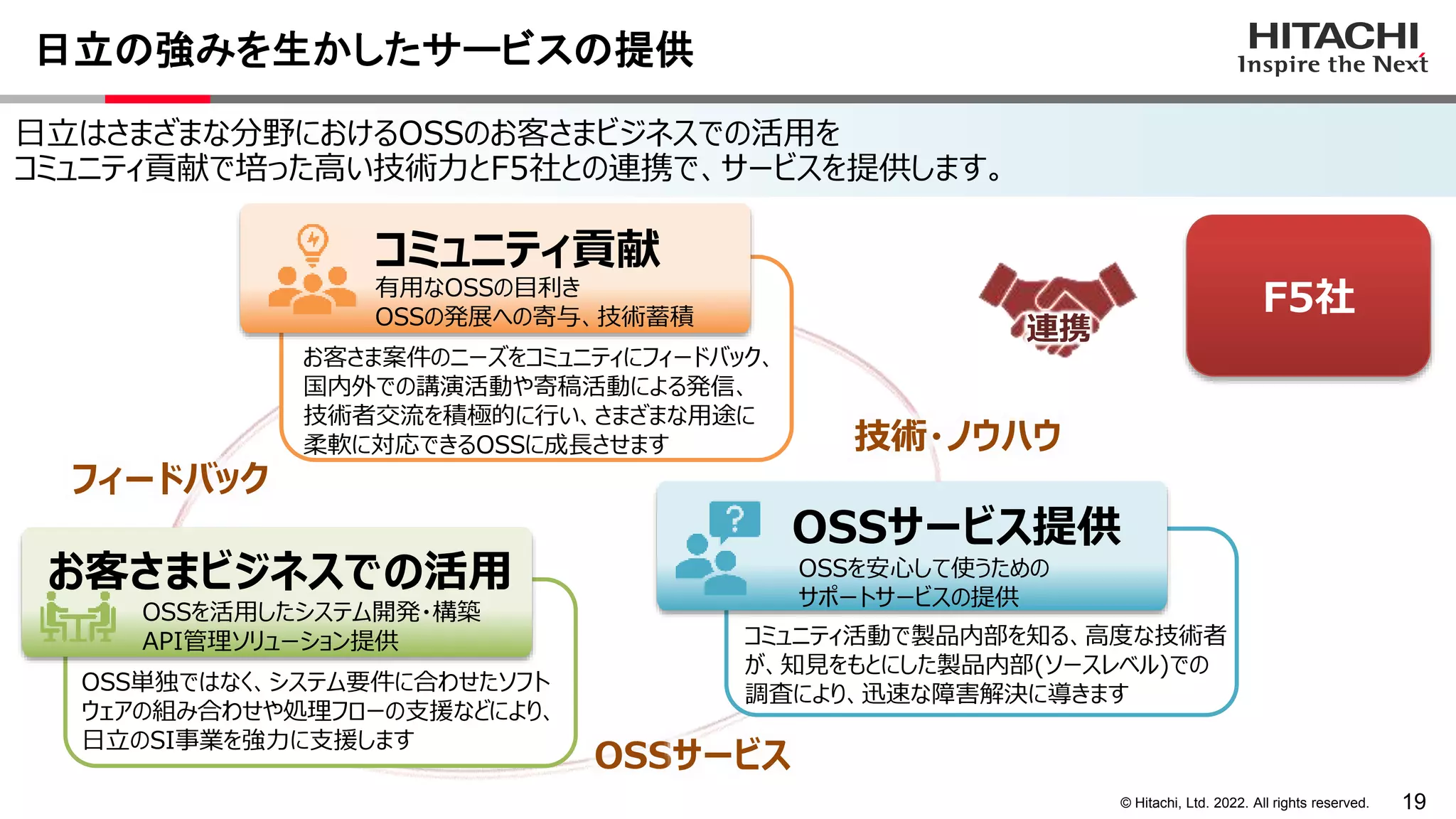

日立の強みを生かしたサービスの提供
