1. MIKROTIK
HOTSPOT MIKROTIK
AGUS SETYWAN
Smkn 3 buduran
sidoarjo

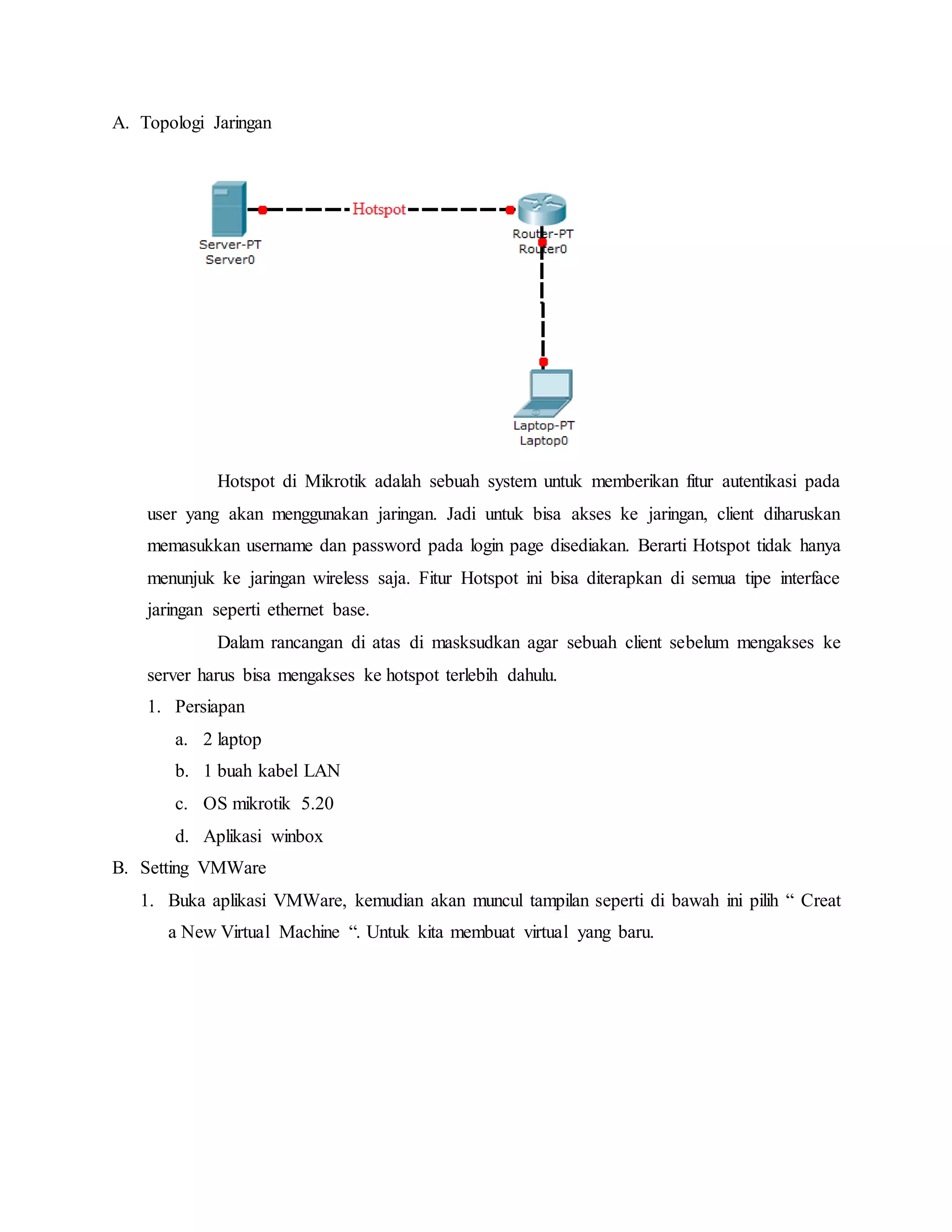

2. A. Topologi Jaringan
Hotspot di Mikrotik adalah sebuah system untuk memberikan fitur autentikasi pada
user yang akan menggunakan jaringan. Jadi untuk bisa akses ke jaringan, client diharuskan
memasukkan username dan password pada login page disediakan. Berarti Hotspot tidak hanya
menunjuk ke jaringan wireless saja. Fitur Hotspot ini bisa diterapkan di semua tipe interface
jaringan seperti ethernet base.
Dalam rancangan di atas di masksudkan agar sebuah client sebelum mengakses ke
server harus bisa mengakses ke hotspot terlebih dahulu.
1. Persiapan
a. 2 laptop
b. 1 buah kabel LAN
c. OS mikrotik 5.20
d. Aplikasi winbox
B. Setting VMWare
1. Buka aplikasi VMWare, kemudian akan muncul tampilan seperti di bawah ini pilih “ Creat
a New Virtual Machine “. Untuk kita membuat virtual yang baru.

3. 2. Kemudian akan muncul tampilan seperti di bawah ini, pilih “ Typical “ supaya semua
settingan sudah terpasang.
3. Pilih“ Installer disc image file ( iso ) “ dan pilih iso mikrotik yang sudah di download
sebelumnya.

4. 4. Pilih “ Other “ untuk type oprating systemnya.
5. Tampilan selanjutnya merupakan konfigurasi nama virtual mesin, isikan terserah.

5. 6. Untuk HDD yang digunakan isikan 1 GB saja, karena untuk intallasi tidak membutuhkan
banyak ruang.
7. Edit virtual network adapter atau interfacenya yang akan digunakan.

6. Atur seperti di bawah ini.

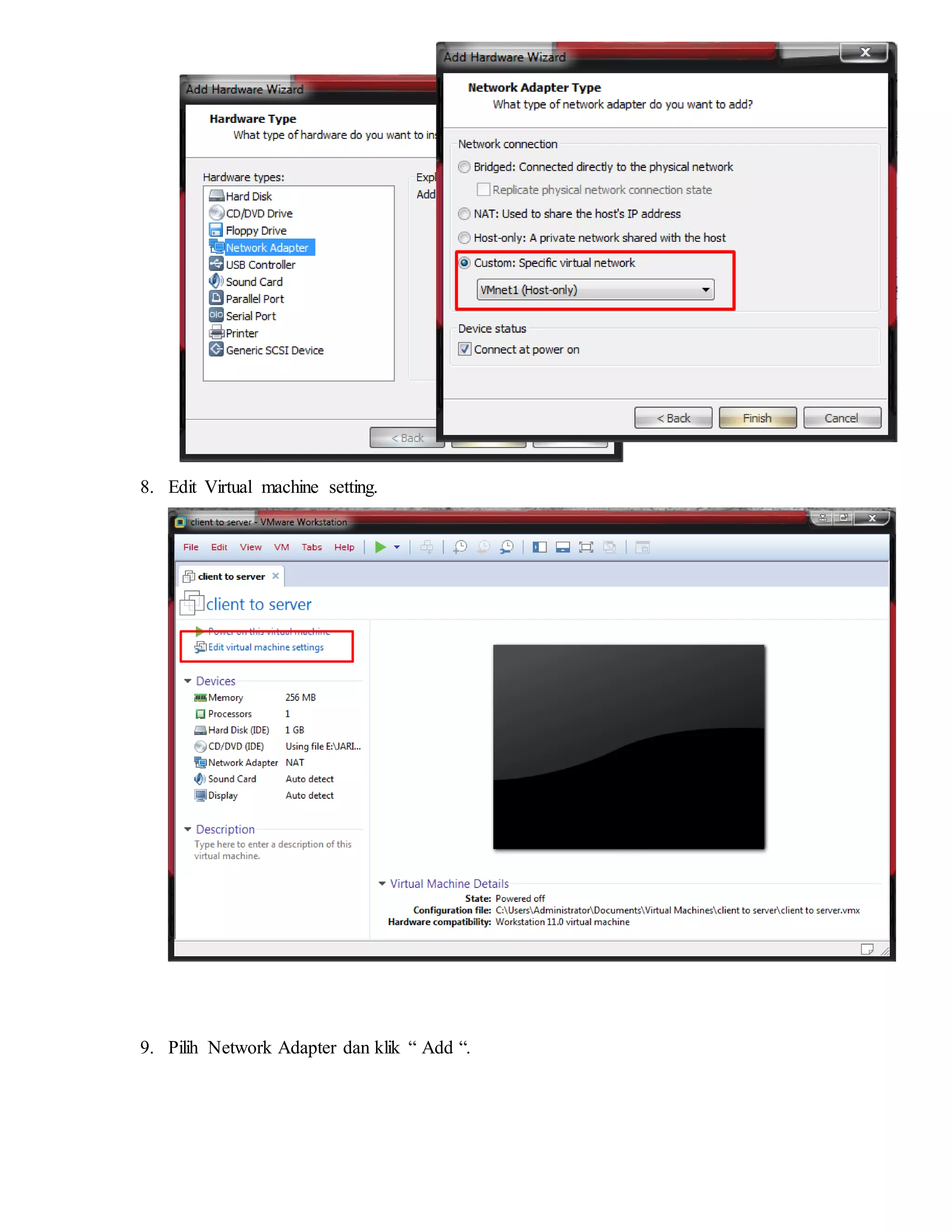

7. 8. Edit Virtual machine setting.
9. Pilih Network Adapter dan klik “ Add “.

8. 10. Untuk pengaturan Hardwar seperti di bawah ini.

9. C. Install Mikrotik
1. Pertama akan muncul tampilan awal saat installasi seperti di bawah ini.
2. Ketikan “ a “ untuk memilih semuanya
3. Ketikan “ i “ untuk melanjutkan intallasi, kemudian akan muncul verifikasi untuk
melanjutkan konfigurasi atau tidak. Ketikan “ y “ dan untuk melanjutkan “ y “.

10. 4. Selanjutnya semua isi dari disk ( partisi ) akan di format dan akan di lakukan intallasi
pemasnagan system.
5. Setelah pemasangan system selesai akan di lakukan restart, tekan “ Enter “.

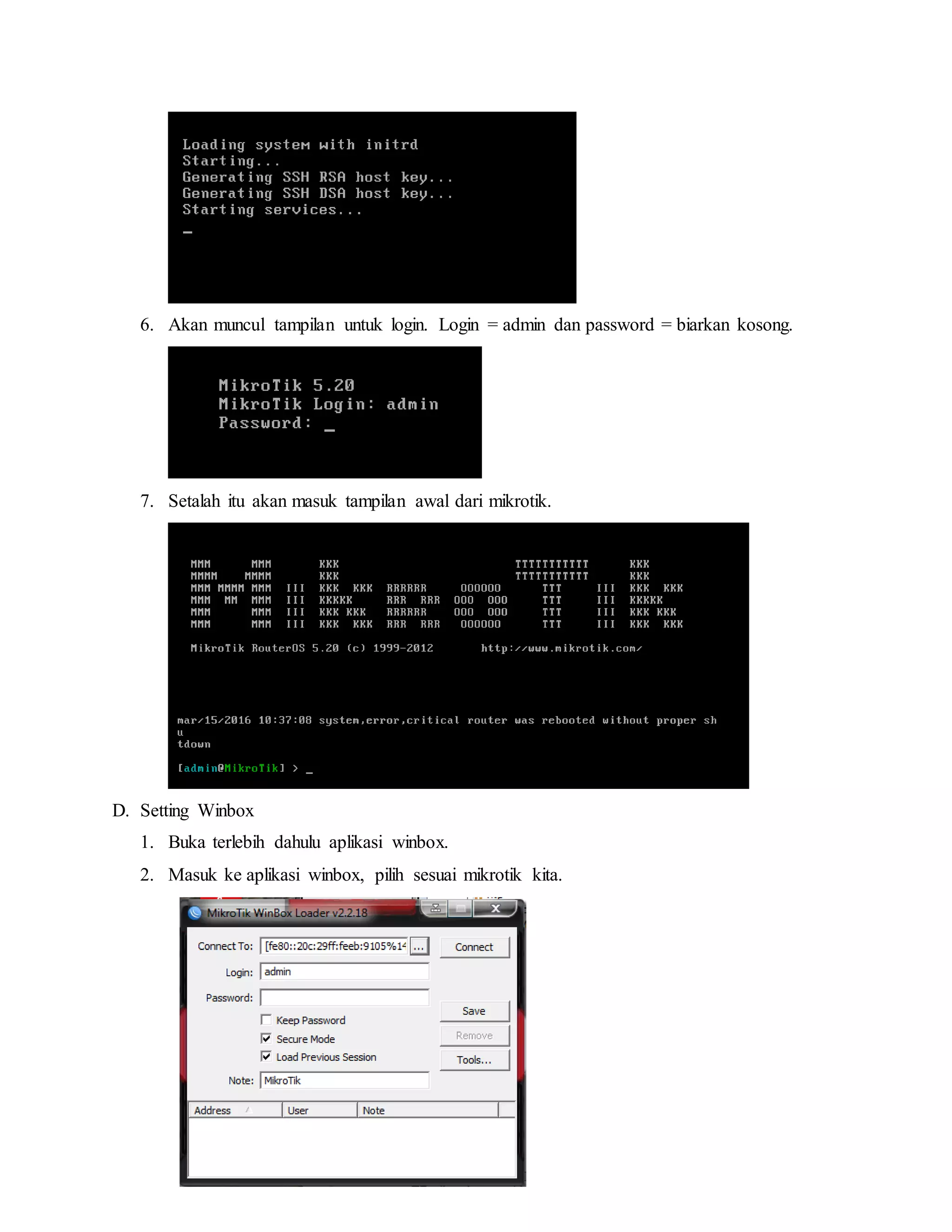

11. 6. Akan muncul tampilan untuk login. Login = admin dan password = biarkan kosong.
7. Setalah itu akan masuk tampilan awal dari mikrotik.
D. Setting Winbox
1. Buka terlebih dahulu aplikasi winbox.
2. Masuk ke aplikasi winbox, pilih sesuai mikrotik kita.

12. 3. Atur nama interface untuk mempermudah dalam pengerjaannya, dengan cara mengklik
interfacenya. Setelah itu akan muncul tampilan konfigurasi interface.
4. Pilih menu IP – Addresses

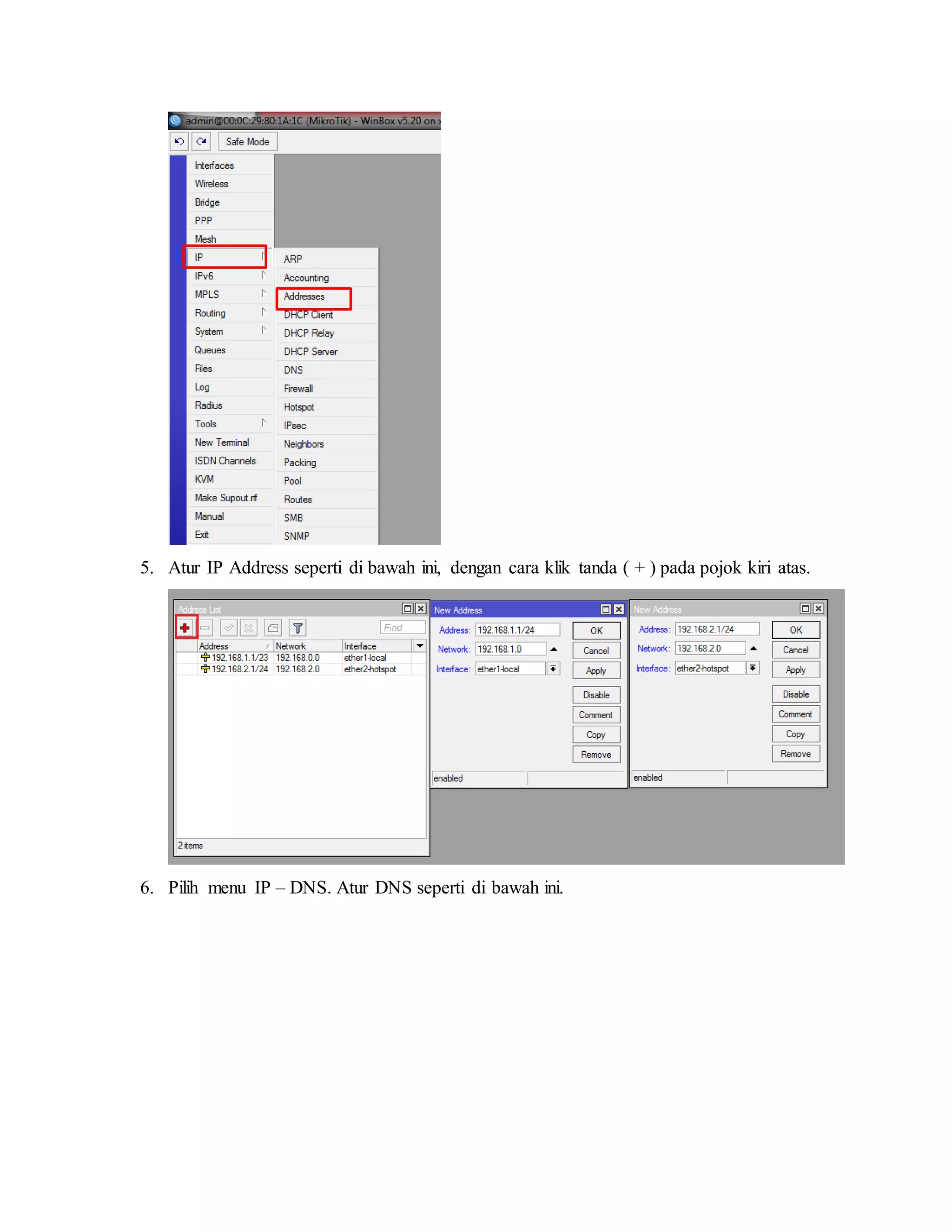

13. 5. Atur IP Address seperti di bawah ini, dengan cara klik tanda ( + ) pada pojok kiri atas.
6. Pilih menu IP – DNS. Atur DNS seperti di bawah ini.

14. 7. Pilih menu IP – Hotspot
8. Klik “ Hotspot Setup “ atur seperti di bawah ini.

15. a. Dalam tampilan ini merupakan pemilihan interface yang akan di jadikan hotspot. Pilih
“ ether2-hotspot “.
b. Merupakan konfigurasi loacal address network, biarkan default.
c. Konfigurasi address poll, biarkan saja default.

16. d. Pemilihan sertifikat, pilih “ none “.
e. Pengaturan IP Address untuk SMTP Server, biarka default.
f. Konfigurasi DNS Server, isi sesuai DNS yang sudah di buat sebelumnya.
g. Pengaturan nama DNS Server, isikan masbro.com

17. h. Pengaturan nama user dan password user untuk hotspot.
Tunggu hingga muncul tampilan seperti di bawah ini.
9. Atur MAC Addrees dengan cara klik 2x pada nama hotspot.

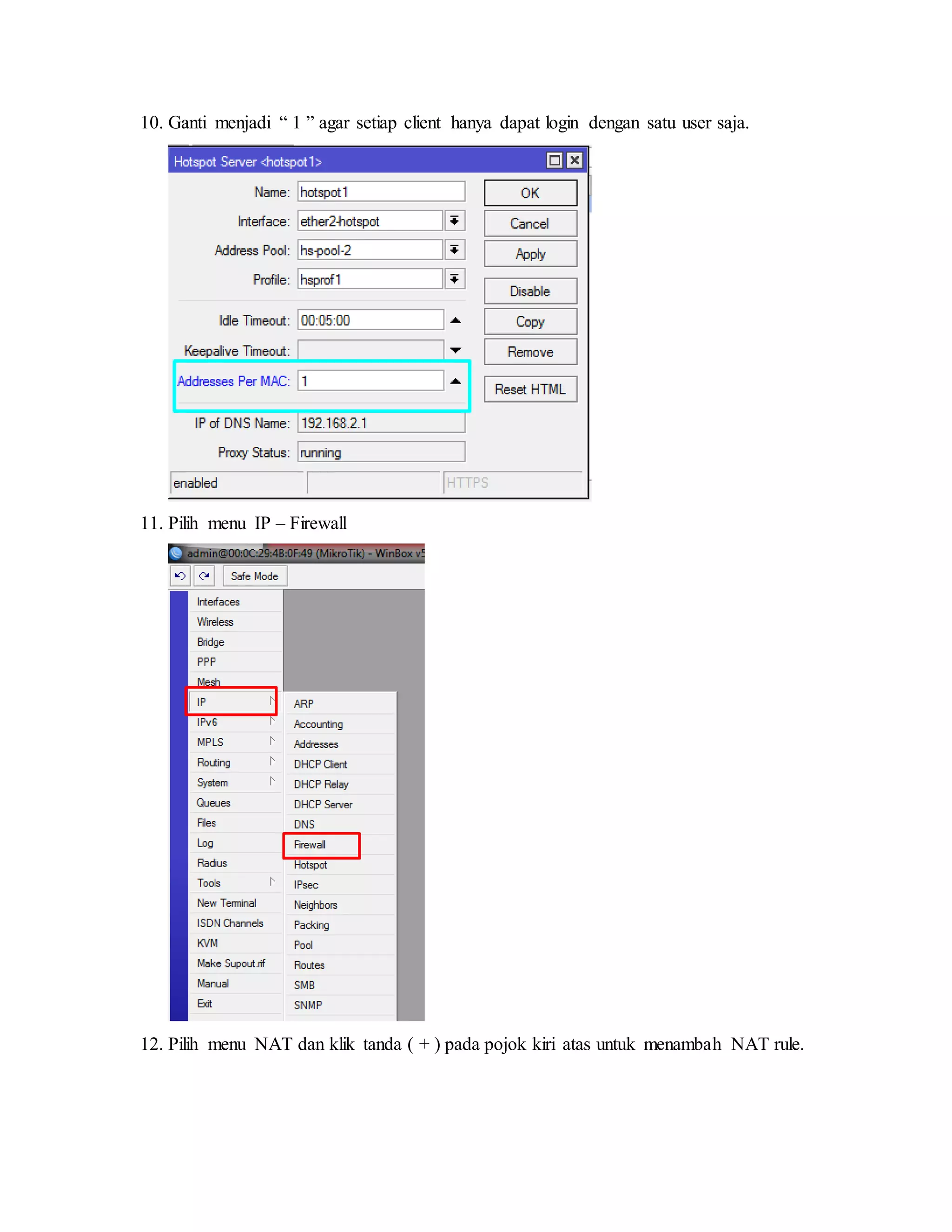

18. 10. Ganti menjadi “ 1 ” agar setiap client hanya dapat login dengan satu user saja.
11. Pilih menu IP – Firewall
12. Pilih menu NAT dan klik tanda ( + ) pada pojok kiri atas untuk menambah NAT rule.

19. Atur seperti di bawah ini.

20. E. Test Akses

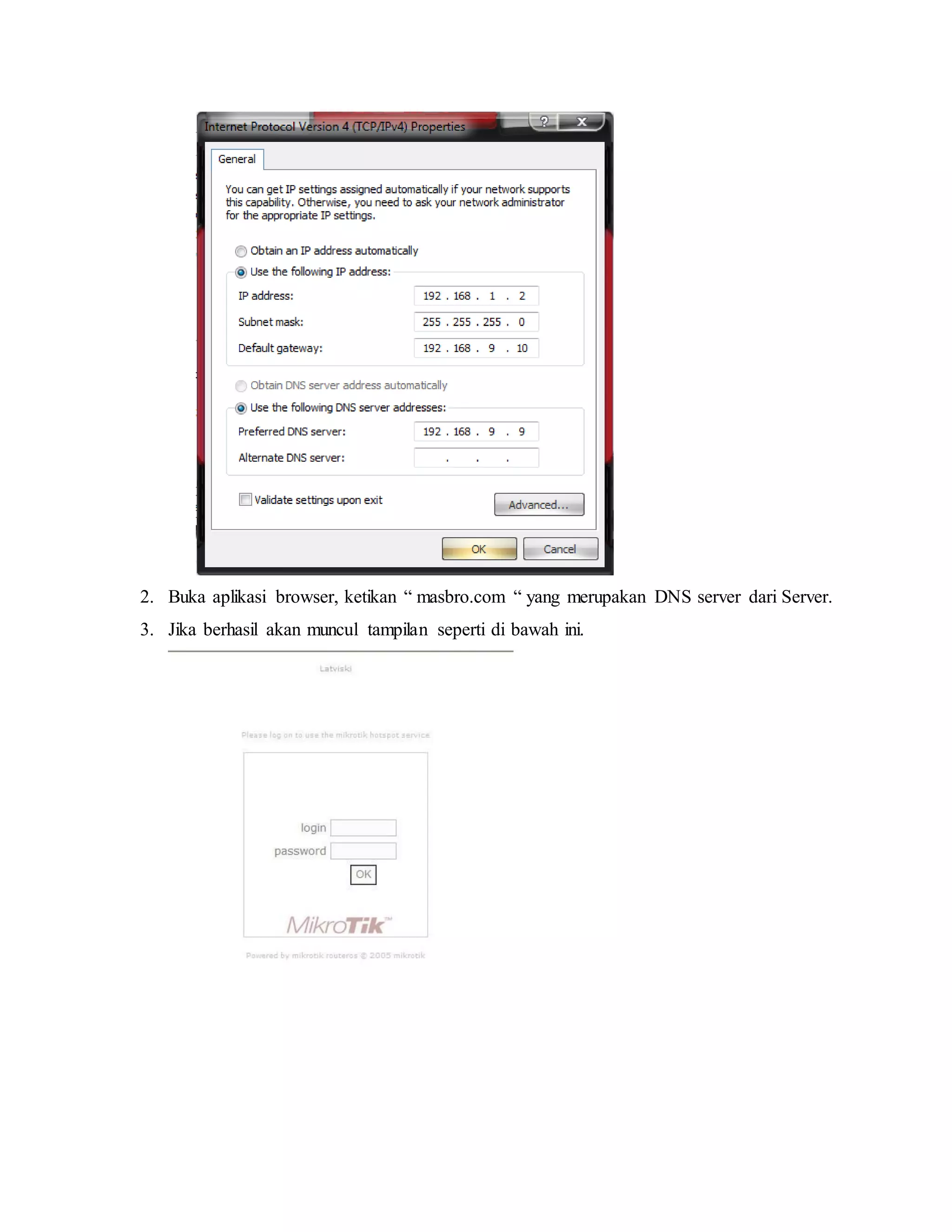

1. Atur IP address laptop seperti di bawah ini

22. 2. Buka aplikasi browser, ketikan “ masbro.com “ yang merupakan DNS server dari Server.
3. Jika berhasil akan muncul tampilan seperti di bawah ini.
