1. 6/5/2022
ARDUINO TRAFFIC LIGHT
NAMA : MUHAMMAD FARIS BIN MOHD RAMDZAN
: ZULDANISH AIMAN BIN ZULKEFLI
KELAS : DCS
SEMESTER : 4
PENGAJAR : CIK ZIROSMINA
LAMPU ISYARAT
• Lampu isyarat adalah suatu alat pemberi isyarat yang ditempatkan di persimpangan
jalan, lintasan pejalan kaki, atau lokasi-lokasi lain untuk menunjukkan keadaan aman
untuk mengendarai atau berjalan sesuai dengan kod warna sejagat (dan suatu urutan
atau simbol sampingan yang persis bagi pelintas jalan yang menderita buta warna).
Kod ini digunakan secara sejagat di mana tiga warna utama diterapkan:
• Lampu hijau: Meneruskan perjalanan sekiranya tiada halangan.
• Lampu kuning: Bersedia untuk berhenti; perjalanan diteruskan jika berada dalam
kawasan tidak selamat untuk berhenti.
• Lampu merah: Berhenti.
MAKSUD ARDUINO
Singkatnya, definisi Arduino Uno adalah salah satu dari sekian banyaknya jenis Arduino
yang banyak digunakan saat ini.
Sekaligus sebagai produk pertama yang dirilis oleh pihak Arduino sendiri. Ini ditandai
dengan penggunaan kata “Uno” yang dalam bahasa Italia artinya satu atau pertama.
Pada papan sirkuit Arduino Uno, di dalamnya sudah
tertanam chip mikrokontroler Atmega328 sebagai otak dari komponennya.
Jadi jika ditanya apa itu Arduino Uno, maka jawabannya adalah jenis dari Arduino yang
ukurannya sedang.
FUNGSI ARDUINO
Fungsi utama Arduino diciptakan oleh para developer adalah untuk memudahkan
pengguna dalam membuat projek elektronik. Terutama dalam dua hal iaitu:
• Mempermudah Pembuatan Rangkaian:-
- Dengan menggunakan Arduino, maka akan lebih mudah dalam membuat rangkaian
contoh project Arduino sederhana.
• Mempermudah Penulisan dan Upload Program:-
- Fungsi yang kedua adalah mempermudah penulisan program dan proses upload ke papan
litar Arduino.

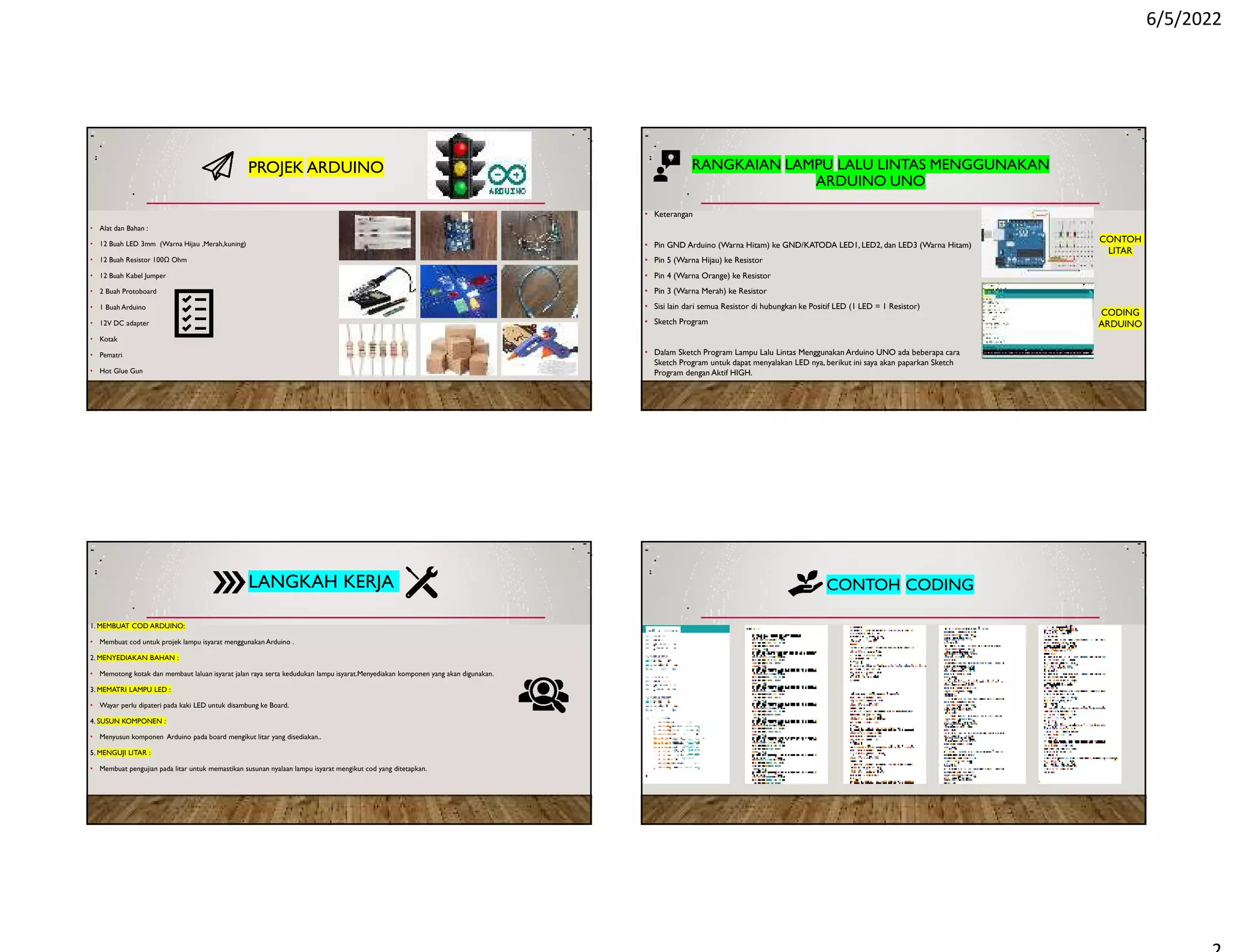

2. 6/5/2022
PROJEK ARDUINO
• Alat dan Bahan :
• 12 Buah LED 3mm (Warna Hijau ,Merah,kuning)
• 12 Buah Resistor 100Ω Ohm
• 12 Buah Kabel Jumper
• 2 Buah Protoboard
• 1 Buah Arduino
• 12V DC adapter
• Kotak
• Pematri
• Hot Glue Gun
RANGKAIAN LAMPU LALU LINTAS MENGGUNAKAN
ARDUINO UNO
• Keterangan
• Pin GND Arduino (Warna Hitam) ke GND/KATODA LED1, LED2, dan LED3 (Warna Hitam)
• Pin 5 (Warna Hijau) ke Resistor
• Pin 4 (Warna Orange) ke Resistor
• Pin 3 (Warna Merah) ke Resistor
• Sisi lain dari semua Resistor di hubungkan ke Positif LED (1 LED = 1 Resistor)
• Sketch Program
• Dalam Sketch Program Lampu Lalu Lintas Menggunakan Arduino UNO ada beberapa cara
Sketch Program untuk dapat menyalakan LED nya, berikut ini saya akan paparkan Sketch
Program dengan Aktif HIGH.
CODING
ARDUINO
CONTOH
LITAR
LANGKAH KERJA
1. MEMBUAT COD ARDUINO:
• Membuat cod untuk projek lampu isyarat menggunakan Arduino .
2. MENYEDIAKAN BAHAN :
• Memotong kotak dan membaut laluan isyarat jalan raya serta kedudukan lampu isyarat.Menyediakan komponen yang akan digunakan.
3. MEMATRI LAMPU LED :
• Wayar perlu dipateri pada kaki LED untuk disambung ke Board.
4. SUSUN KOMPONEN :
• Menyusun komponen Arduino pada board mengikut litar yang disediakan..
5. MENGUJI LITAR :
• Membuat pengujian pada litar untuk memastikan susunan nyalaan lampu isyarat mengikut cod yang ditetapkan.
CONTOH CODING
