Pemrograman ArduinoBelajar Arduino: Sensor Cahaya LDR!
Belajar Arduino: Sensor Cahaya LDR!
Light Dependent Resistor (LDR) adalah jenis resistor yang nilai hambatannya di
pengaruhi oleh cahaya di sekitar. Maka kita bisa membuat LDR ini menjadi sensor
cahaya. Karena memang sudah banyak aplikasinya. Misalnya pada lampu jalan, tidak ada
saklar untuk mematikan dan menghidupkan lampu jalan.
Dengan menggunakan sensor cahaya LDR, lampu jalan akan mati ketika siang dan akan
hidup ketika malam secara otomatis.
Sekarang kita akan buat program Arduino yang akan melakukan, “Lampu LED menyala
ketika keadaan gelap dan mati ketika keadaan terang” (Automatic Lighting System).
Yang harus kamu siapkan:
1. 1x Arduino BELI
2. 1x Breadboard BELI
3. 1x Sensor cahaya LDR BELI
4. 1x Resistor 10k BELI
5. 7x Kabel jumper BELI

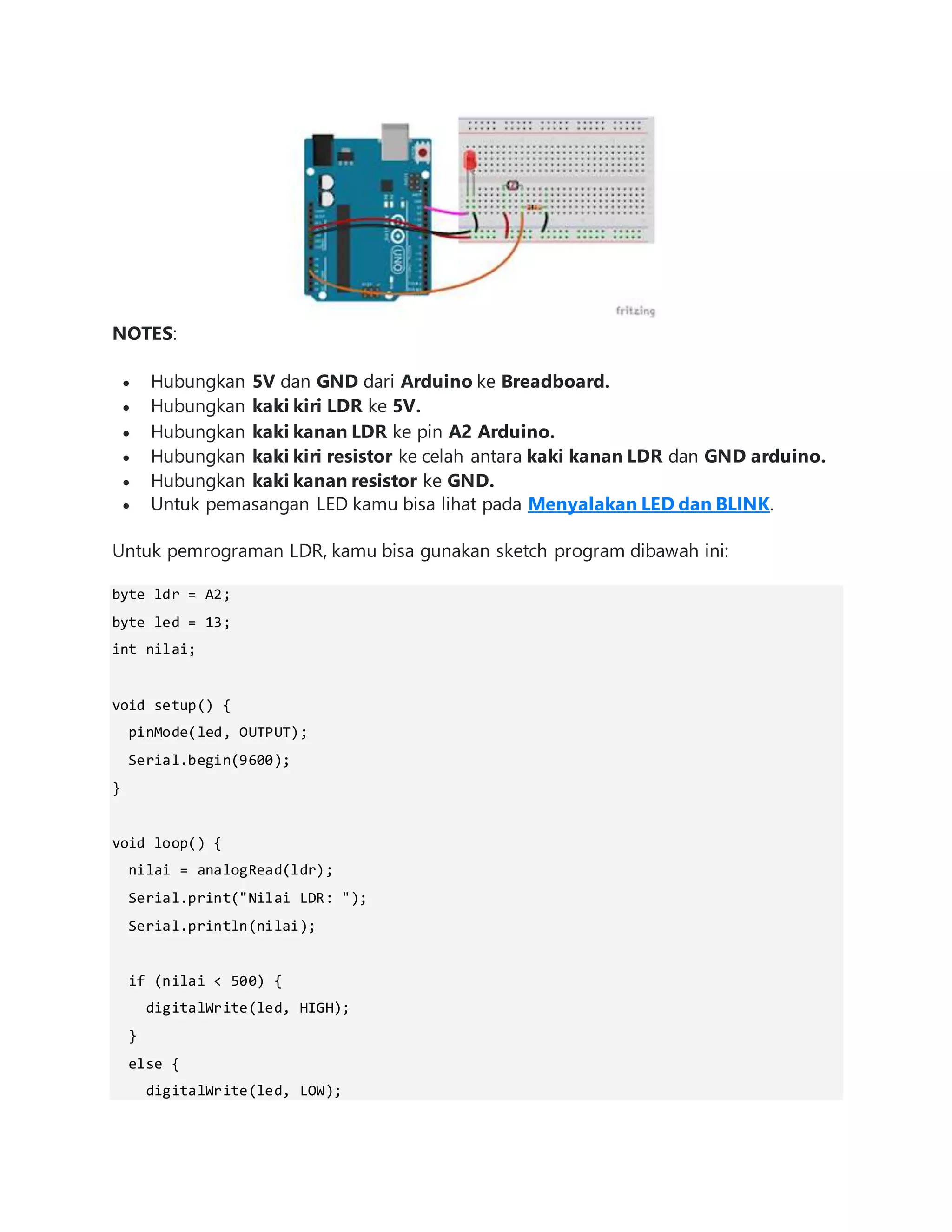

Kemudian buat rangkaian seperti gambar dibawah ini.

2. NOTES:
 Hubungkan 5V dan GND dari Arduino ke Breadboard.
 Hubungkan kaki kiri LDR ke 5V.
 Hubungkan kaki kanan LDR ke pin A2 Arduino.
 Hubungkan kaki kiri resistor ke celah antara kaki kanan LDR dan GND arduino.
 Hubungkan kaki kanan resistor ke GND.
 Untuk pemasangan LED kamu bisa lihat pada Menyalakan LED dan BLINK.
Untuk pemrograman LDR, kamu bisa gunakan sketch program dibawah ini:
byte ldr = A2;
byte led = 13;
int nilai;
void setup() {
pinMode(led, OUTPUT);
Serial.begin(9600);
}
void loop() {
nilai = analogRead(ldr);
Serial.print("Nilai LDR: ");
Serial.println(nilai);
if (nilai < 500) {
digitalWrite(led, HIGH);
}
else {
digitalWrite(led, LOW);

3. }
}

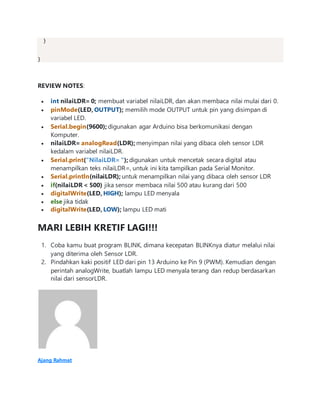

REVIEW NOTES:
 int nilaiLDR= 0; membuat variabel nilaiLDR, dan akan membaca nilai mulai dari 0.
 pinMode(LED, OUTPUT); memilih mode OUTPUT untuk pin yang disimpan di
variabel LED.
 Serial.begin(9600); digunakan agar Arduino bisa berkomunikasi dengan
Komputer.
 nilaiLDR= analogRead(LDR); menyimpan nilai yang dibaca oleh sensor LDR
kedalam variabel nilaiLDR.
 Serial.print("NilaiLDR= "); digunakan untuk mencetak secara digital atau
menampilkan teks nilaiLDR=, untuk ini kita tampilkan pada Serial Monitor.
 Serial.println(nilaiLDR); untuk menampilkan nilai yang dibaca oleh sensor LDR
 if(nilaiLDR < 500) jika sensor membaca nilai 500 atau kurang dari 500
 digitalWrite(LED, HIGH); lampu LED menyala
 else jika tidak
 digitalWrite(LED, LOW); lampu LED mati
MARI LEBIH KRETIF LAGI!!!
1. Coba kamu buat program BLINK, dimana kecepatan BLINKnya diatur melalui nilai
yang diterima oleh Sensor LDR.
2. Pindahkan kaki positif LED dari pin 13 Arduino ke Pin 9 (PWM). Kemudian dengan
perintah analogWrite, buatlah lampu LED menyala terang dan redup berdasarkan
nilai dari sensorLDR.
Ajang Rahmat

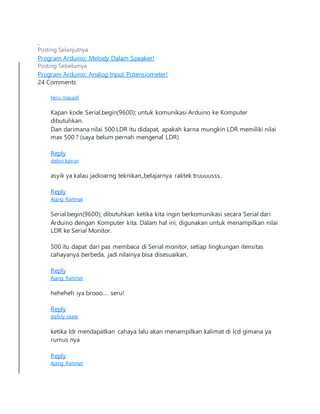

4. Posting Selanjutnya
Program Arduino: Melody Dalam Speaker!
Posting Sebelumya
Program Arduino: Analog Input Potensiometer!
24 Comments
heru masadi
Kapan kode Serial.begin(9600); untuk komunikasi Arduino ke Komputer
dibutuhkan.
Dan darimana nilai 500 LDR itu didapat, apakah karna mungkin LDR memiliki nilai
max 500 ? (saya belum pernah mengenal LDR)
Reply
delon kairun
asyik ya kalau jadioarng teknikan,,belajarnya raktek truuuusss..
Reply
Ajang Rahmat
Serial.begin(9600); dibutuhkan ketika kita ingin berkomunikasi secara Serial dari
Arduino dengan Komputer kita. Dalam hal ini, digunakan untuk menampilkan nilai
LDR ke Serial Monitor.
500 itu dapat dari pas membaca di Serial monitor, setiap lingkungan itensitas
cahayanya berbeda, jadi nilainya bisa disesuaikan.
Reply
Ajang Rahmat
heheheh iya brooo…. seru!
Reply
dafirly skate
ketika ldr mendapatkan cahaya lalu akan menampilkan kalimat di lcd gimana ya
rumus nya
Reply
Ajang Rahmat

5. Silahkan buka postingan ini https://www.kelasrobot.com/2016/09/cara-simple-
program-lcd-i2c-16×2-menggunakan-arduino.html
nantinya tinggal kombinasikan program saja…
Reply
Ajang Rahmat
if(nilaiLDR < 500) {
lcd.setCursor(0, 0);
lcd.print("isi kalimatnya");
}
Reply
audrey
bang kalo dibawa ke lcd berarti sudah tidak butuh LED untuk indikator
banyaknya cahaya yg ditangkap LDR ya?
Reply
Fahri Husaini
bang, klo kita mau masukin nilai ke serial monitor gimana ya? misalnya threshold
lampu nyala itu klo LDR 400, terus kita ketik 400 di serial nanti LDR otomatis jadi
400
Reply
muhammad wafi
Sangat membantu gan webnya �
Reply
moch suliswanto
Komentar ini telah dihapus oleh pengarang.
Reply
Ryan Ga
Program untuk pompa otomatis menggunkan arduino dan sensor ultrasonik gmna
gan
Reply

6. Toni junihartono

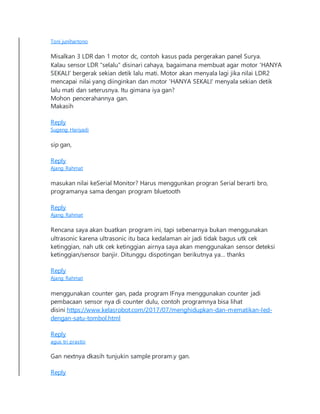

Misalkan 3 LDR dan 1 motor dc, contoh kasus pada pergerakan panel Surya.
Kalau sensor LDR "selalu" disinari cahaya, bagaimana membuat agar motor 'HANYA
SEKALI' bergerak sekian detik lalu mati. Motor akan menyala lagi jika nilai LDR2
mencapai nilai yang diinginkan dan motor 'HANYA SEKALI' menyala sekian detik
lalu mati dan seterusnya. Itu gimana iya gan?
Mohon pencerahannya gan.
Makasih
Reply
Sugeng Hariyadi
sip gan,
Reply
Ajang Rahmat
masukan nilai keSerial Monitor? Harus menggunkan progran Serial berarti bro,
programanya sama dengan program bluetooth
Reply
Ajang Rahmat
Rencana saya akan buatkan program ini, tapi sebenarnya bukan menggunakan
ultrasonic karena ultrasonic itu baca kedalaman air jadi tidak bagus utk cek
ketinggian, nah utk cek ketinggian airnya saya akan menggunakan sensor deteksi
ketinggian/sensor banjir. Ditunggu dispotingan berikutnya ya… thanks
Reply
Ajang Rahmat
menggunakan counter gan, pada program IFnya menggunakan counter jadi
pembacaan sensor nya di counter dulu, contoh programnya bisa lihat
disini https://www.kelasrobot.com/2017/07/menghidupkan-dan-mematikan-led-
dengan-satu-tombol.html
Reply
agus tri prastio
Gan nextnya dkasih tunjukin sample proram.y gan.
Reply

7. agus tri prastio
Gan nextnya dkasih tunjukin sample proram.y gan.
Reply
Muhammad Naufan
bang, ada skema rangkaian 6 buah sensor photodia untuk buat PCB layout di
eagle?
Reply
Ajang Rahmat
Belum ada bro, saya biasa pake fritzing
Reply
Ajang Rahmat
siappp gann
Reply
Abdul Azis Sholeh
Tipe arduinonya apa mas
Reply
Indra Buana
kalau pakai thinkercard apa bisa menggunakan serial print?
Reply
