- 1. :himakeblock : makeblockbbs.makeblock.cc 深圳市創客工場科技有限公司 技術支援: support@makeblock.cc www.makeblock.cc

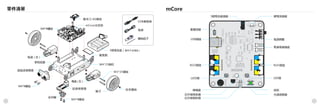

- 2. 1 2 3 4 5 6 7 8 9 0 F E D A B C 目錄 mBot是一台容易入門的教育機器人，非常適合初學者學習STEM（科學、技術、工程、數學）領域的知 識， 親自體驗機械、電子、控制系統以及資訊科學的魅力。 零件清單 2mCore 3 組裝順序 4 接線 7 電池建議、遙控 8 mBlock圖形化程式 10 mBot無線通訊的使用 11 Arduino C語言程式 12 警告：內含細小零件，請放在幼兒及寵物接觸不到的地方。
- 3.
- 4.
- 5.
- 6. 98 1 2 3 45 6 7 8 9 0 F ED A B C 瘋狂巡線模式 自動避障模式 右轉 後退 手動模式 前進 左轉 速度快慢設定 溫馨提示： 紅外線遙控器電池的規格是CR2025鈕扣 電池（套件未包含電池） 選擇二： 標準2.0接頭的3.7V鋰電池，當mCore主 控板連接電腦端USB時可以充電。 電池建議 mBot主控板配合的電壓範圍為：3.7V DC — 6VDC，有兩種電源選擇： 選擇一： 4顆3號電池AA（套件未包 含電池） 溫馨提示：建議在平坦的地面操作mBot 手動模式： 使用者可以使用方向鍵控 制mBot的方向，數字鍵調 整mBot的速度。 自動避障模式： mBot在行進過程中利用超音波感 應器偵測前方障礙物的距離，可以 自行避開障礙物。 瘋狂巡線模式： mBot沿著預設的黑線（白底）或 者白線（黑底）行走。 影像教學http://bbs.makeblock.cc/thread-422-1-1.html 影像教學http://bbs.makeblock.cc/thread-422-1-1.html 遙控

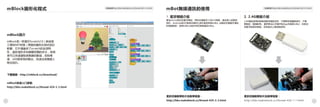

- 7. 1110 mBlock快速入门请看: http://bbs.makeblock.cc/thread-424-1-1.html mBlock圖形化程式 mBlock简介 mBlock是一款基於Scratch2.0（麻省理 工學院MIT研發）開發的圖形化程式設計 軟體，它不僅繼承了scratch的全部特 性，還新增許多和硬體有關的命令，使用 者可以快速讀取感應器的數值，控制馬 達、LED燈等等的輸出，快速完成機器人 程式設計。 下載鏈接：http://mblock.cc/download/ 2. 2.4G模組介紹 2.4G模組使用和無線滑鼠同樣的技術，不需要安裝驅動程式，不需 要配對，隨插即用。 雖然無法以手機平板App來操控mBot，但是沒 有藍牙配對的煩惱，非常適合上課環境使用。 影像績學http://bbs.makeblock.cc/thread-422-1-1.html影像教學hhttp://bbs.makeblock.cc/thread-422-1-1.html mBot無線通訊的使用 1. 藍牙模組介紹 專為mCore設計的藍牙模組，同時支援藍牙2.0及4.0規範，適合個人或家庭 用戶。Android或iOS智慧手機可以用它配對控制mBot, 也能和支援藍牙通訊 的電腦配對，使用mBlock設計程式無線遙控mBot。 更多詳細教學影片及教學檔案： http://bbs.makeblock.cc/thread-426-1-1.html 更多詳細教學影片及教學檔案： http://bbs.makeblock.cc/thread-425-1-1.html

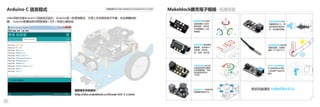

- 8. http://learn.makeblock.cc/ultrasonic-sensor/ 被动红外探测器模块 可以探测到6米范围 人或动物产生的红外 辐射。 12 - + X Y Z Arduino C語言程式 影像教學http://bbs.makeblock.cc/thread-422-1-1.html mBot同時支援Arduino C語言程式設計。Arduino是一款便捷靈活、方便上手的開源電子平臺，包含硬體和軟 體。 Arduino軟體由程式開發環境（IDE）和核心庫組成。 Makeblock擴充電子模組--拓展探索 陀螺儀模組可以用來 測量物體在三度空 間的姿態，例如用 在相撲機器人上偵 測碰撞。 數碼管模組包含四位 數碼管，用來顯示一 些數據，例如速 度、時間、得分等。 可變電阻模組可以用 來檢測逆時針和瞬時 針的旋轉角度。例如 控制速度或RGB LED燈。 瞭解更多詳情請到： 搖桿模組一一般用來控 聲音感應器模組可以 測量聲音的大小。應 用於聲音控制的項 目，例如聲控開關。 溫度感應器模組的作用 是量測溫度，測量範 圍從-55°C到125°C。 制物體的移動方向。 更多訊息請至 makeblock.cc http://bbs.makeblock.cc/thread-423-1-1.html 探奇工作室http://touchclassroom.blogspot.tw/
