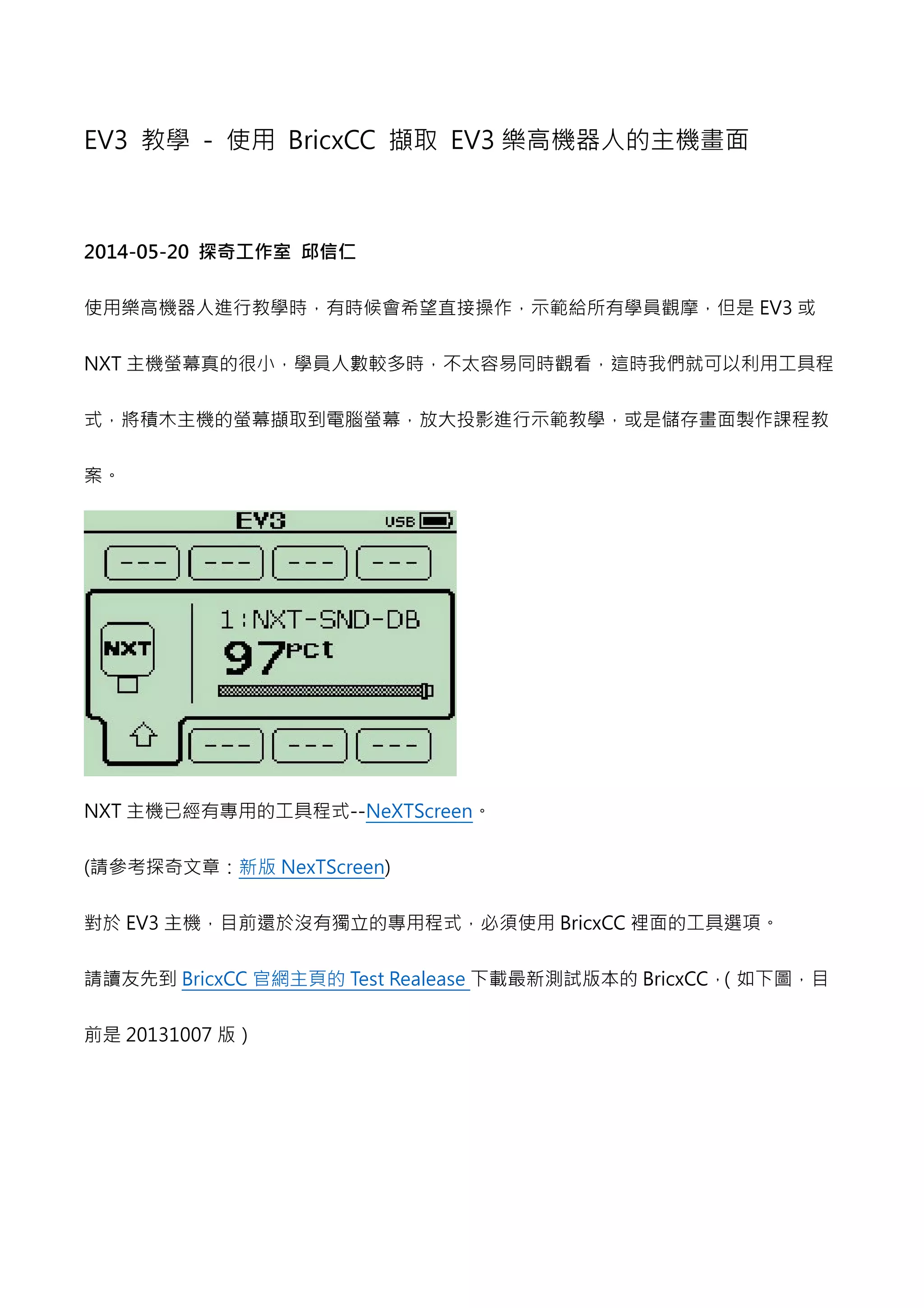

1. EV3 教學 - 使用 BricxCC 擷取 EV3樂高機器人的主機畫面
2014-05-20 探奇工作室 邱信仁
使用樂高機器人進行教學時，有時候會希望直接操作，示範給所有學員觀摩，但是EV3或
NXT主機螢幕真的很小，學員人數較多時，不太容易同時觀看，這時我們就可以利用工具程
式，將積木主機的螢幕擷取到電腦螢幕，放大投影進行示範教學，或是儲存畫面製作課程教
案。
NXT主機已經有專用的工具程式--NeXTScreen。
(請參考探奇文章：新版NexTScreen)
對於EV3主機，目前還於沒有獨立的專用程式，必須使用BricxCC 裡面的工具選項。
請讀友先到BricxCC 官網主頁的Test Realease下載最新測試版本的BricxCC，（如下圖，目
前是20131007版）

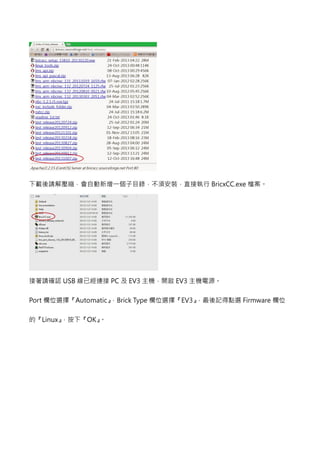

2. BricxCC.exe檔案。
接著請確認USB 線已經連接PC 及EV3主機，開啟EV3主機電源。
Port 欄位選擇『Automatic』，Brick Type欄位選擇『EV3』，最後記得點選Firmware欄位
的『Linux』，按下『OK』。

3. 後面的文章會說明如何改變尋找EV3主機的預設值，這樣就不用每次選來選去。
進入BricxCC 的主畫面後，可以選擇Tools--Screen Capture。同樣地，目前還沒有快捷
鍵，只能用這種方式啟動螢幕擷取功能。
噹噹！出現EV3主機擬真畫面。

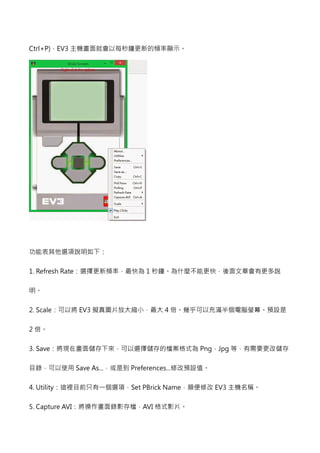

使用滑鼠右鍵點擊EV3主機圖片，就會出現功能表，再選擇Pulling (或是按下鍵盤快捷鍵

4. Ctrl+P)，EV3主機畫面就會以每秒鐘更新的頻率顯示。
功能表其他選項說明如下：
1. Refresh Rate：選擇更新頻率，最快為1秒鐘。為什麼不能更快，後面文章會有更多說
明。
2. Scale：可以將EV3擬真圖片放大縮小，最大4倍。幾乎可以充滿半個電腦螢幕。預設是
2倍。
3. Save：將現在畫面儲存下來，可以選擇儲存的檔案格式為Png，Jpg 等，有需要更改儲存
目錄，可以使用Save As...，或是到Preferences...修改預設值。
4. Utility !Set PBrick Name，順便修改EV3主機名稱。
5. Capture AVI：將操作畫面錄影存檔，AVI 格式影片。

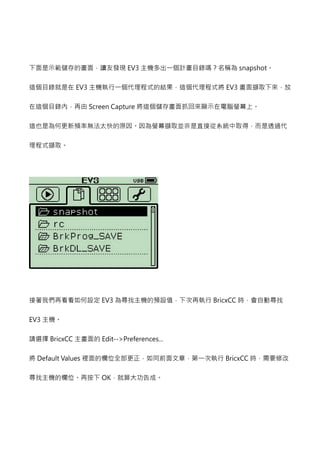

5. 下面是示範儲存的畫面，讀友發現EV3#$%'()*+,- snapshot。
這個目錄就是在EV3#$./01234./015 EV3畫面擷取下來，放
在這個目錄內，再由Screen Capture將這個儲存畫面抓回來顯示在電腦螢幕上。
這也是為何更新頻率無法太快的原因。因為螢幕擷取並非是直接從系統中取得，而是透過代
理程式擷取。
接著我們再看看如何設定EV3為尋找主機的預設值，下次再執行BricxCC 時，會自動尋找
EV3主機。
請選擇BricxCC 主畫面的Edit--Preferences...
將Default Values 62789:;=6?@AB BricxCC 時，需要修改
尋找主機的欄位。再按下OK，就算大功告成。

6. 這個 Screen Capture 功能在去年由John Hansen 先生完成。真是感恩！
CDEFGHIJ KLMN BricxCC 的改版消息。）
OPQRSTU0VWXYZ[=
1. 點擊BricxCC 畫面空白處，Screen Capture的EV3主機圖片會消失，（應該是退到背景才
是，因為Screen Capture選項還是打勾中），需要取消Screen Capture功能，重新點取
Screen Capture 才能再次看見EV3圖片。
2. 這個EV3擬真圖片具備EV3按鍵模擬功能，也就是可以用滑鼠點擊EV3圖片上的按鍵，
直接操作EV3主機。
]^ L__`abcdefg EV3不正常地多次連續觸擊。
解決辦法是再用滑鼠點擊相同按鍵，才能消除『連擊』。
C=4^hijklmXD）
希望這篇對各位老師在教學上有所幫助，也期待能有EV3 Screen Capture的獨立工具程式
出現。
