Instalasi dan konfigurasi mikrotik

Instalasi dan konfigurasi mikrotik

• 1.

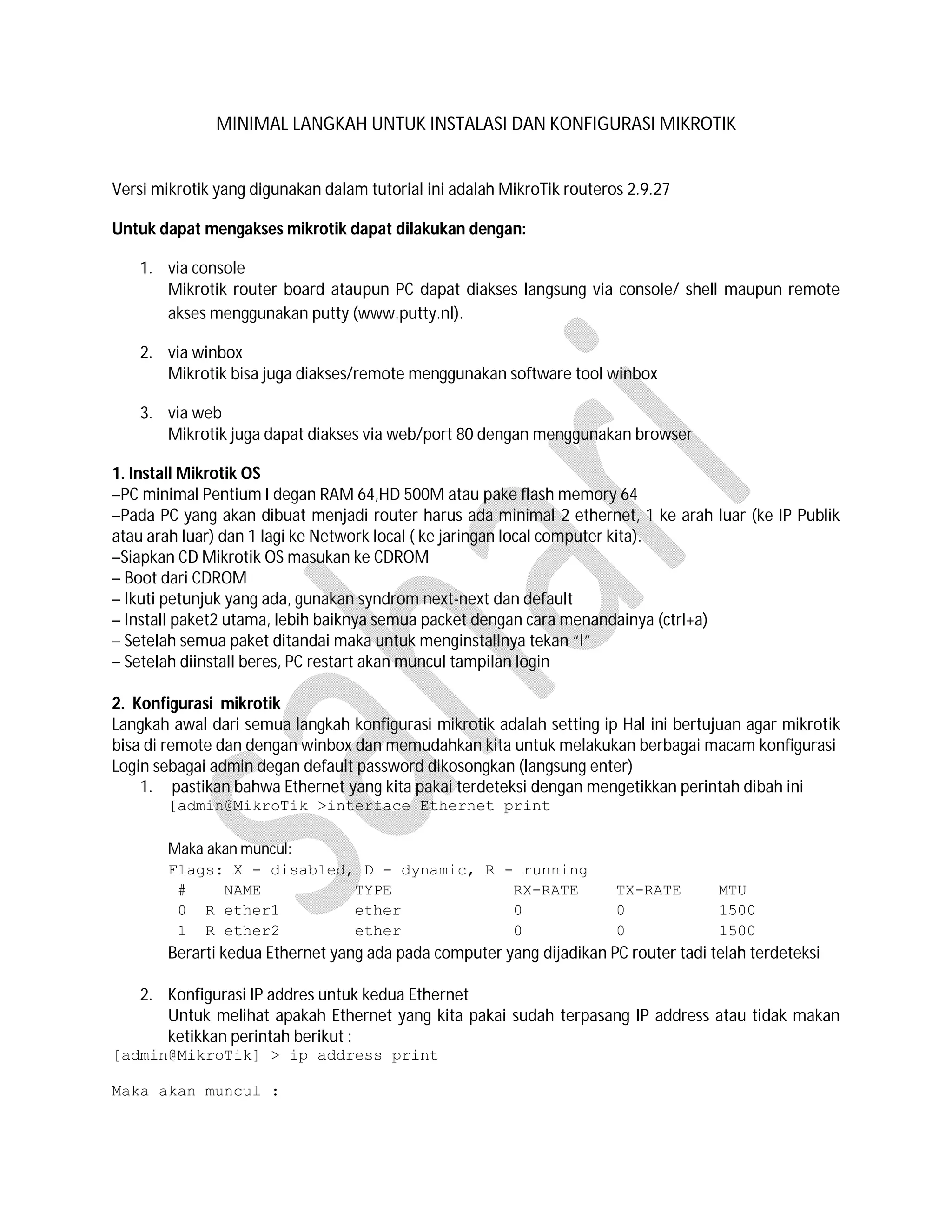

  MINIMAL LANGKAH UNTUKINSTALASI DAN KONFIGURASI MIKROTIK Versi mikrotik yang digunakan dalam tutorial ini adalah MikroTik routeros 2.9.27 Untuk dapat mengakses mikrotik dapat dilakukan dengan: 1. via console Mikrotik router board ataupun PC dapat diakses langsung via console/ shell maupun remote akses menggunakan putty (www.putty.nl). 2. via winbox Mikrotik bisa juga diakses/remote menggunakan software tool winbox 3. via web Mikrotik juga dapat diakses via web/port 80 dengan menggunakan browser 1. Install Mikrotik OS –PC minimal Pentium I degan RAM 64,HD 500M atau pake flash memory 64 –Pada PC yang akan dibuat menjadi router harus ada minimal 2 ethernet, 1 ke arah luar (ke IP Publik atau arah luar) dan 1 lagi ke Network local ( ke jaringan local computer kita). –Siapkan CD Mikrotik OS masukan ke CDROM – Boot dari CDROM – Ikuti petunjuk yang ada, gunakan syndrom next-next dan default – Install paket2 utama, lebih baiknya semua packet dengan cara menandainya (ctrl+a) – Setelah semua paket ditandai maka untuk menginstallnya tekan “I” – Setelah diinstall beres, PC restart akan muncul tampilan login 2. Konfigurasi mikrotik Langkah awal dari semua langkah konfigurasi mikrotik adalah setting ip Hal ini bertujuan agar mikrotik bisa di remote dan dengan winbox dan memudahkan kita untuk melakukan berbagai macam konfigurasi Login sebagai admin degan default password dikosongkan (langsung enter) 1. pastikan bahwa Ethernet yang kita pakai terdeteksi dengan mengetikkan perintah dibah ini [admin@MikroTik >interface Ethernet print Maka akan muncul: Flags: X - disabled, D - dynamic, R - running # NAME TYPE RX-RATE TX-RATE MTU 0 R ether1 ether 0 0 1500 1 R ether2 ether 0 0 1500 Berarti kedua Ethernet yang ada pada computer yang dijadikan PC router tadi telah terdeteksi 2. Konfigurasi IP addres untuk kedua Ethernet Untuk melihat apakah Ethernet yang kita pakai sudah terpasang IP address atau tidak makan ketikkan perintah berikut : [admin@MikroTik] > ip address print Maka akan muncul :
• 2.
  Untuk setting IPaddres pada Ethernet 1 dapat dilakukan dengan mengetikkan perintah berikut : [admin@MikroTik] > ip address add address 192.100.xxx.xxx netmask 255.255.255.xxx interface ether1 Ethernet 1 kita gunakan untuk IP address yang berasal dari luar Untuk setting IP addres pada Ethernet 2 dapat dilakukan dengan mengetikkan perintah berikut [admin@MikroTik] > ip address add address 192.168.0.1 netmask 255.255.255.xxx interface ether2 Ethernet 2 kita gunakan untuk IP address jaringan local Silakan cek kembali apakah kedua Ethernet kita tadi telah terpasang IP addressnya : [admin@MikroTik] > ip address print untuk setting selanjutnya kita dapat menggunakan winbox. - Buka browser (Internet explorer) di computer client, ketikkan ip addres yang telah disetting untuk jaringan local. Maka akan muncul halaman winbox. Silakan download software winboxnya dan jalankan -
• 3.

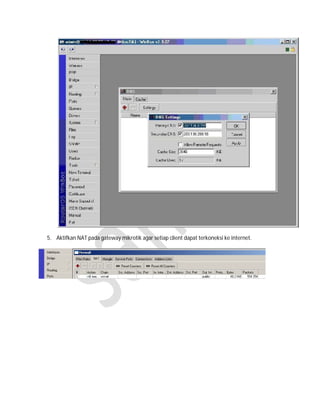

  3. Setting routinginternet gateway Masuk ke menu IP/Routes/klik tanda tambah Pada tab Gateway isikan IP address yang dari ISP luar. 4. Masukkan Primary DNS dan Secondary DNS (dari ISP)
• 4.
  5. Aktifkan NATpada gateway mikrotik agar setiap client dapat terkoneksi ke internet.
