1. Praktikum Administrasi Jaringan

2. PRAKTIKUM
ADMINISTRASI JARINGAN
Fakultas Sains dan Teknologi
Universitas Respati Yogyakarta
Dosen Pengampu :
I Wayan Ordiyasa ,S.Kom.,M.T.
Putra Wanda S.Kom.,MTCNA
PRAKTIKUM 9
BANDWITH LIMITER PADA MIKROTIK
Tujuan :
- Mahasiswa mengerti konsep penggunaan BANDWITH LIMITER pada Mikrotik untuk
keamanan jaringan
- Mahasiswa memahami fungsi-fungsi IP WALLED GARDEN pada hotspot mikrotik
Materi :
PERHATIKAN TOPOLOGI DIBAWAH INI :

3. PRAKTIKUM
ADMINISTRASI JARINGAN
Fakultas Sains dan Teknologi
Universitas Respati Yogyakarta
LANGKAH-LANGKAH PRAKTIKUM
1. Jalankan Virtual BOX
2. PILIH WIN XP dan ubah adapter 1 : Host Only
3. Pilih MIKROTIK dan carilah menu Networks pada sebelah kanan
gunakan 2 adapter :dan settinglah dengan :
- adapter 1 : NAT
- adapter 2 : Host Only
Aktifkan 2 buah adapter :

4. PRAKTIKUM
ADMINISTRASI JARINGAN
Fakultas Sains dan Teknologi
Universitas Respati Yogyakarta

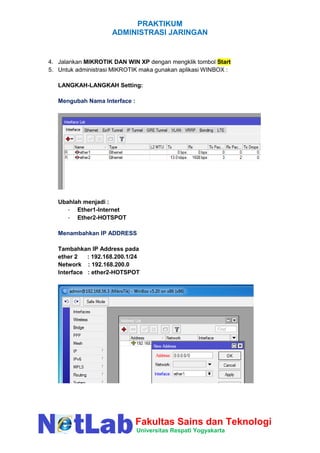

4. Jalankan MIKROTIK DAN WIN XP dengan mengklik tombol Start
5. Untuk administrasi MIKROTIK maka gunakan aplikasi WINBOX :
LANGKAH-LANGKAH Setting:
Mengubah Nama Interface :
Ubahlah menjadi :
- Ether1-Internet
- Ether2-HOTSPOT
Menambahkan IP ADDRESS
Tambahkan IP Address pada
ether 2 : 192.168.200.1/24
Network : 192.168.200.0
Interface : ether2-HOTSPOT

5. PRAKTIKUM
ADMINISTRASI JARINGAN
Fakultas Sains dan Teknologi
Universitas Respati Yogyakarta
Setting DHCP Client pada ether1:
Pilih interface : ether1 >OK
Menambahkan DNS
DNS SERVER : 8.8.8.8
DNS Secondary : 8.8.4.4
Centang Allow Remote Request

6. PRAKTIKUM
ADMINISTRASI JARINGAN
Fakultas Sains dan Teknologi
Universitas Respati Yogyakarta
Penting :
Agar PC WIN-XP bisa terkoneksi dengan internet maka Settinglah IP>Firewall>NAT
Chain : srcnat
Out-interface : internet
Action : masquarade
Terakhir..........
Setting IP ADDRESS WIN XP MENJADI :

7. PRAKTIKUM
ADMINISTRASI JARINGAN
Fakultas Sains dan Teknologi
Universitas Respati Yogyakarta
MEMBUAT HOTSPOT SERVER DI MIKROTIK

8. PRAKTIKUM
ADMINISTRASI JARINGAN
Fakultas Sains dan Teknologi
Universitas Respati Yogyakarta
Mengaktifkan Walled Garden pada Hotspot Mikrotik
Walled Garden adalah untuk memperbolehkan user mengakses situs tertentu tanpa harus
melalui proses login terlebih dahulu.
Misalnya disini anda ingin memperbolehkan user mengakses situs detik.com. Maka akseslah
Mikrotik kalian melalui Winbox, kemudian bukalah menu IP > Hotspot > Walled Garden.
Tambahkan rule baru dengan mengklik tombol plus
Ujilah setingan anda di win-xp
- Buka browser ketik 192.168.200.1
- Jika tampil halaman login maka settingan benar. “ Jangan Login
terlebih dahulu “
- Buka tab baru dan ketik www.detik.com, jika bisa diakses maka
settingan anda sudah benar.

9. PRAKTIKUM
ADMINISTRASI JARINGAN
Fakultas Sains dan Teknologi
Universitas Respati Yogyakarta
Membatasi Bandwith pada Client MIKROTIK
1. Queue Simple : merupakan cara untuk melakukan management bandwidth (Upload
dan Download ) yang diterapkan pada jaringan skala kecil sampai menengah .
2. Queue Tree : mirip seperti queue simple tapi lebih rumit, yaitu dapat melakukan
pembatasan bandwidth berdasarkan group bahkan secara hierarki. Kita harus
mengaktifkan fitur Mangle pada Firewall jika ingin menggunakan Queue Tree.
Target Upload : bandwith maksimal dalam upload data
Target Download : bandwith maksimal dalam download data
Burst (Ledakan) : bandwith maksimal yang bisa digunakan client dalam memulai sebuah
upload/download (dibatasi rentang waktu)
Burst Limit : Batas maksimal burst (di atas limit at)
Burst Threshold : Batas minimal burst (di bawah limit at)
Langkah-langkah pengaturan QUEUE SIMPLE:
Pilih QUEUE
Tab General :

10. PRAKTIKUM
ADMINISTRASI JARINGAN
Fakultas Sains dan Teknologi
Universitas Respati Yogyakarta
Tab Advaced :
Jika benar maka tampilan Queue akan tampak seperti :

11. PRAKTIKUM
ADMINISTRASI JARINGAN
Fakultas Sains dan Teknologi
Universitas Respati Yogyakarta
SOAL:
1. Tampilkan hasil settingan yang anda lakukan untuk masing-masng Walled Garden
serta Hasil di Browser (Frefox/google chrome) pada website :
- www.detik.com
- www.respati.ac.id
- www.mikrotik.com
- www.kompas.com
- www.republika.com
2. Lakukan settingan untuk membatasi bandwith Client Hotspot WIN-XP
DENGAN KETENTUAN :
Name : Nama_Anda
Limit upload : 256kbps
Limit download : 512kbps
Burst Limit upload : 512
Burst Limit download : 1M
Burst Threshold upload : 128kbps
Burst Threshold downlaod : 256kbps
Interface : HOTSPOT
Burst time : upload = 4 dan download = 3.
Ketentuan:
Buatlah hasil praktikum anda dengan baik dan rapi .Hasil praktikum dikirim dalam bentuk file
pdf dengan format NAMA-NIM-PRAK9.pdf
Hasil prakitkum dikirim melalui Grup Administrasi Jaringan paling lambat 1 Minggu setelah
praktikum ini.
