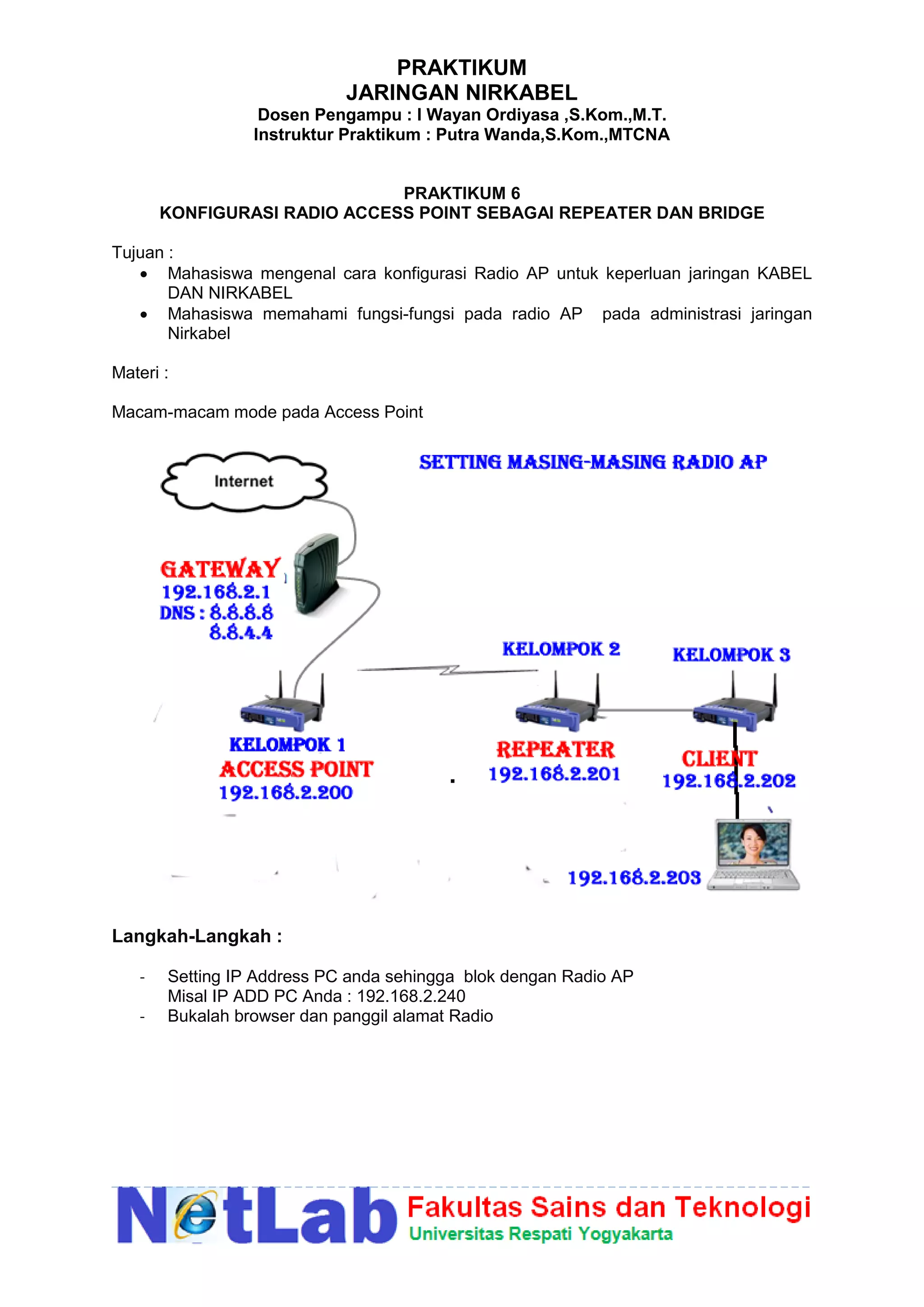

1. PRAKTIKUM
JARINGAN NIRKABEL
Dosen Pengampu : I Wayan Ordiyasa ,S.Kom.,M.T.
Instruktur Praktikum : Putra Wanda,S.Kom.,MTCNA
PRAKTIKUM 6
KONFIGURASI RADIO ACCESS POINT SEBAGAI REPEATER DAN BRIDGE
Tujuan :
 Mahasiswa mengenal cara konfigurasi Radio AP untuk keperluan jaringan KABEL
DAN NIRKABEL
 Mahasiswa memahami fungsi-fungsi pada radio AP pada administrasi jaringan
Nirkabel
Materi :
Macam-macam mode pada Access Point
Langkah-Langkah :
- Setting IP Address PC anda sehingga blok dengan Radio AP
Misal IP ADD PC Anda : 192.168.2.240
- Bukalah browser dan panggil alamat Radio

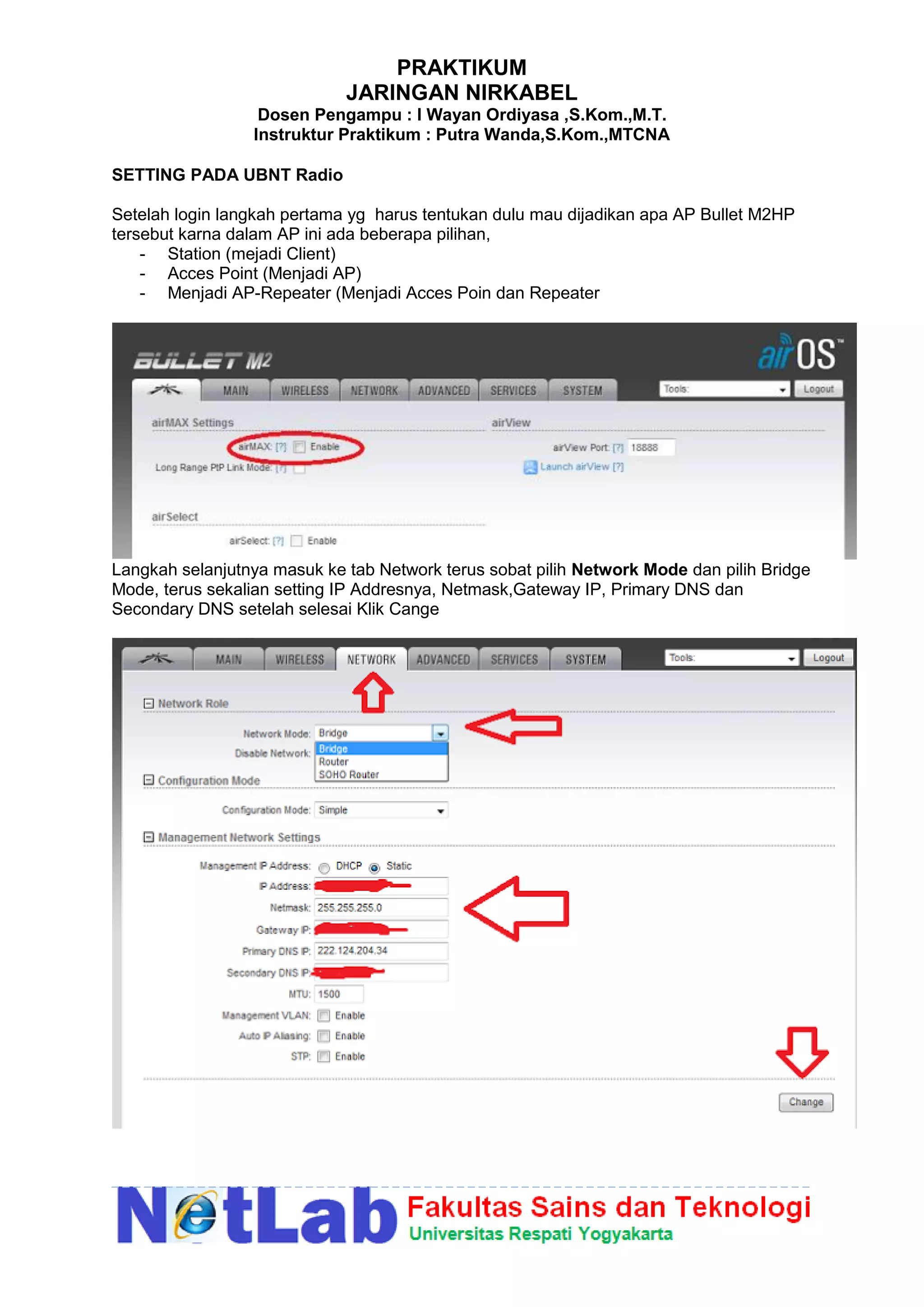

2. PRAKTIKUM
JARINGAN NIRKABEL
Dosen Pengampu : I Wayan Ordiyasa ,S.Kom.,M.T.
Instruktur Praktikum : Putra Wanda,S.Kom.,MTCNA
SETTING PADA UBNT Radio
Setelah login langkah pertama yg harus tentukan dulu mau dijadikan apa AP Bullet M2HP
tersebut karna dalam AP ini ada beberapa pilihan,
- Station (mejadi Client)
- Acces Point (Menjadi AP)
- Menjadi AP-Repeater (Menjadi Acces Poin dan Repeater
Langkah selanjutnya masuk ke tab Network terus sobat pilih Network Mode dan pilih Bridge
Mode, terus sekalian setting IP Addresnya, Netmask,Gateway IP, Primary DNS dan
Secondary DNS setelah selesai Klik Cange

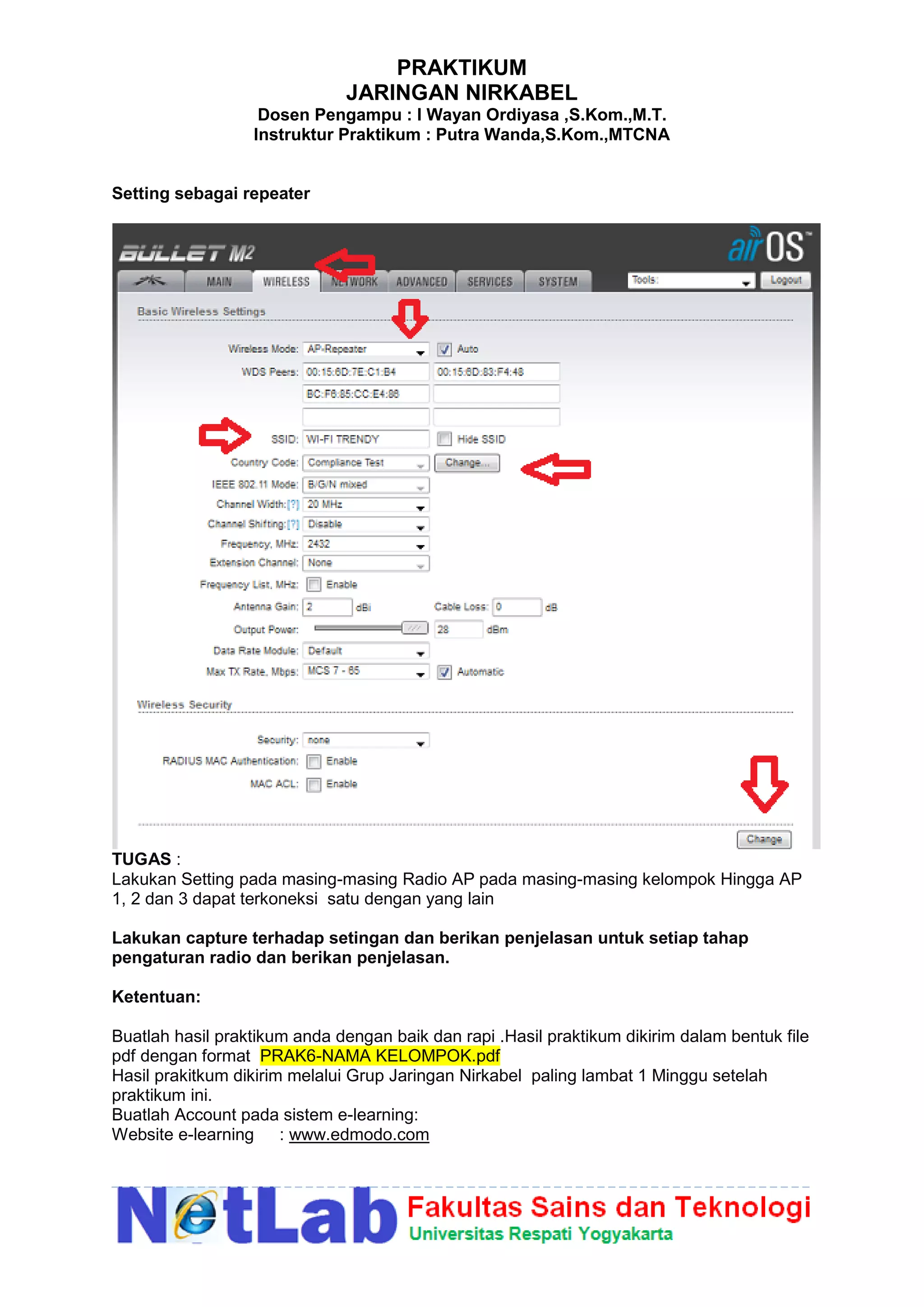

3. PRAKTIKUM
JARINGAN NIRKABEL
Dosen Pengampu : I Wayan Ordiyasa ,S.Kom.,M.T.
Instruktur Praktikum : Putra Wanda,S.Kom.,MTCNA
Setting sebagai repeater
TUGAS :
Lakukan Setting pada masing-masing Radio AP pada masing-masing kelompok Hingga AP
1, 2 dan 3 dapat terkoneksi satu dengan yang lain
Lakukan capture terhadap setingan dan berikan penjelasan untuk setiap tahap
pengaturan radio dan berikan penjelasan.
Ketentuan:
Buatlah hasil praktikum anda dengan baik dan rapi .Hasil praktikum dikirim dalam bentuk file
pdf dengan format PRAK6-NAMA KELOMPOK.pdf
Hasil prakitkum dikirim melalui Grup Jaringan Nirkabel paling lambat 1 Minggu setelah
praktikum ini.
Buatlah Account pada sistem e-learning:
Website e-learning : www.edmodo.com
