Dokumen ini adalah laporan kerja kursus mengenai pendawaian elektrik, termasuk biodata pelajar, tujuan dan objektif tugasan, serta langkah-langkah dalam pelaksanaan projek. Pelajar mempelajari kemahiran pendawaian litar lampu dan membuat laporan keberkesanan. Pengalaman ini menekankan pentingnya pengetahuan teori serta amalan keselamatan dalam kerja elektrik.

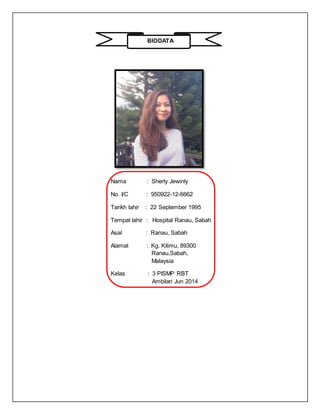

1. BIODATA
Nama : Sherly Jewinly
No. I/C : 950922-12-6662
Tarikh lahir : 22 September 1995
Tempat lahir : Hospital Ranau, Sabah
Asal : Ranau, Sabah
Alamat : Kg. Kilimu, 89300
Ranau,Sabah,
Malaysia
Kelas : 3 PISMP RBT
Ambilan Jun 2014

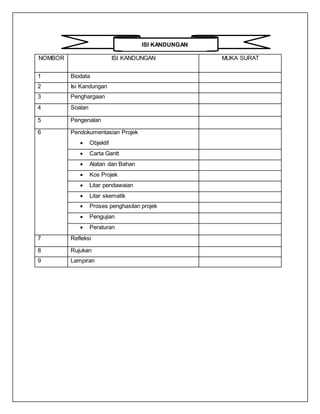

2. NOMBOR ISI KANDUNGAN MUKA SURAT
1 Biodata
2 Isi Kandungan
3 Penghargaan
4 Soalan
5 Pengenalan
6 Pendokumentasian Projek
 Objektif
 Carta Gantt
 Alatan dan Bahan
 Kos Projek
 Litar pendawaian
 Litar skematik
 Proses penghasilan projek
 Pengujian
 Peraturan
7 Refleksi
8 Rujukan
9 Lampiran
ISI KANDUNGAN

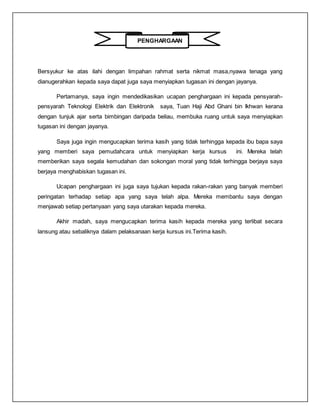

3. PENGHARGAAN
Bersyukur ke atas ilahi dengan limpahan rahmat serta nikmat masa,nyawa tenaga yang
dianugerahkan kepada saya dapat juga saya menyiapkan tugasan ini dengan jayanya.
Pertamanya, saya ingin mendedikasikan ucapan penghargaan ini kepada pensyarah-
pensyarah Teknologi Elektrik dan Elektronik saya, Tuan Haji Abd Ghani bin Ikhwan kerana
dengan tunjuk ajar serta bimbingan daripada beliau, membuka ruang untuk saya menyiapkan
tugasan ini dengan jayanya.
Saya juga ingin mengucapkan terima kasih yang tidak terhingga kepada ibu bapa saya
yang memberi saya pemudahcara untuk menyiapkan kerja kursus ini. Mereka telah
memberikan saya segala kemudahan dan sokongan moral yang tidak terhingga berjaya saya
berjaya menghabiskan tugasan ini.
Ucapan penghargaan ini juga saya tujukan kepada rakan-rakan yang banyak memberi
peringatan terhadap setiap apa yang saya telah alpa. Mereka membantu saya dengan
menjawab setiap pertanyaan yang saya utarakan kepada mereka.
Akhir madah, saya mengucapkan terima kasih kepada mereka yang terlibat secara
lansung atau sebaliknya dalam pelaksanaan kerja kursus ini.Terima kasih.

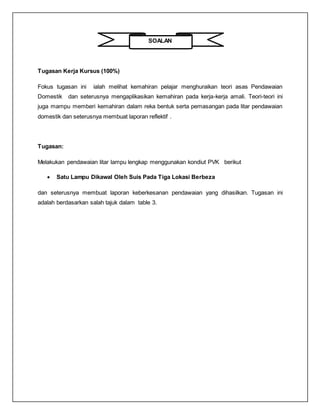

4. SOALAN
Tugasan Kerja Kursus (100%)
Fokus tugasan ini ialah melihat kemahiran pelajar menghuraikan teori asas Pendawaian
Domestik dan seterusnya mengaplikasikan kemahiran pada kerja-kerja amali. Teori-teori ini
juga mampu memberi kemahiran dalam reka bentuk serta pemasangan pada litar pendawaian
domestik dan seterusnya membuat laporan reflektif .
Tugasan:
Melakukan pendawaian litar lampu lengkap menggunakan kondiut PVK berikut
 Satu Lampu Dikawal Oleh Suis Pada Tiga Lokasi Berbeza
dan seterusnya membuat laporan keberkesanan pendawaian yang dihasilkan. Tugasan ini
adalah berdasarkan salah tajuk dalam table 3.

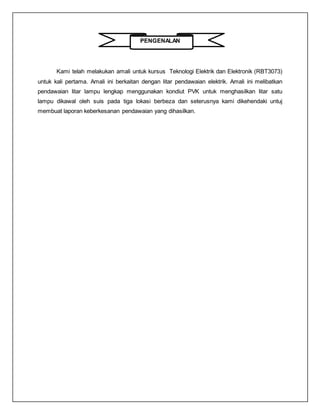

5. PENGENALAN
Kami telah melakukan amali untuk kursus Teknologi Elektrik dan Elektronik (RBT3073)
untuk kali pertama. Amali ini berkaitan dengan litar pendawaian elektrik. Amali ini melibatkan
pendawaian litar lampu lengkap menggunakan kondiut PVK untuk menghasilkan litar satu
lampu dikawal oleh suis pada tiga lokasi berbeza dan seterusnya kami dikehendaki untuj
membuat laporan keberkesanan pendawaian yang dihasilkan.

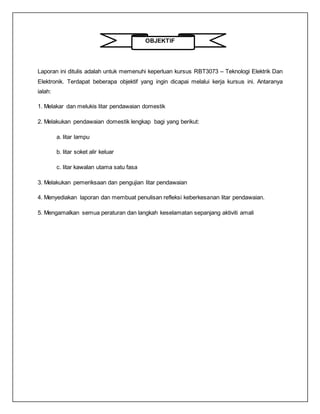

6. OBJEKTIF
Laporan ini ditulis adalah untuk memenuhi keperluan kursus RBT3073 – Teknologi Elektrik Dan
Elektronik. Terdapat beberapa objektif yang ingin dicapai melalui kerja kursus ini. Antaranya
ialah:
1. Melakar dan melukis litar pendawaian domestik
2. Melakukan pendawaian domestik lengkap bagi yang berikut:
a. litar lampu
b. litar soket alir keluar
c. litar kawalan utama satu fasa
3. Melakukan pemeriksaan dan pengujian litar pendawaian
4. Menyediakan laporan dan membuat penulisan refleksi keberkesanan litar pendawaian.
5. Mengamalkan semua peraturan dan langkah keselamatan sepanjang aktiviti amali

7. CARTA GANTT
AKTIVITI
MINGGU
M1 M2 M3 M4
Perancangan pembinaan projek
Melukis lakaran skematik pendawaian litar
Menyenaraikan bahan
Menyenaraikan alatan tangan
Pembinaan projek
Memasang bahan dan aksesori
Mendawai
Menguji pemasangan dan pendawaian litar

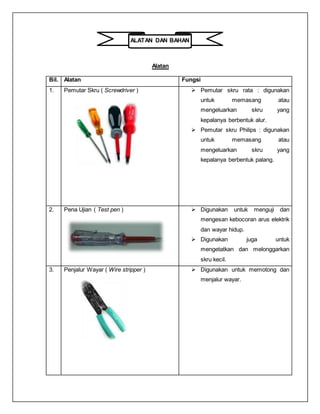

8. ALATAN DAN BAHAN
Alatan
Bil. Alatan Fungsi
1. Pemutar Skru ( Screwdriver )  Pemutar skru rata : digunakan
untuk memasang atau
mengeluarkan skru yang
kepalanya berbentuk alur.
 Pemutar skru Philips : digunakan
untuk memasang atau
mengeluarkan skru yang
kepalanya berbentuk palang.
2. Pena Ujian ( Test pen )  Digunakan untuk menguji dan
mengesan kebocoran arus elektrik
dan wayar hidup.
 Digunakan juga untuk
mengetatkan dan melonggarkan
skru kecil.
3. Penjalur Wayar ( Wire stripper )  Digunakan untuk memotong dan
menjalur wayar.

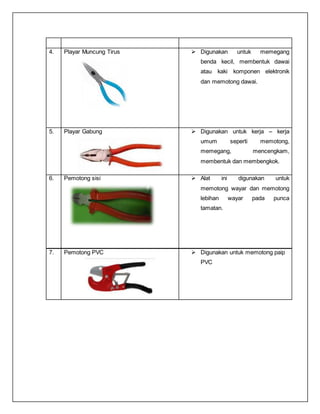

9. 4. Playar Muncung Tirus  Digunakan untuk memegang
benda kecil, membentuk dawai
atau kaki komponen elektronik
dan memotong dawai.
5. Playar Gabung  Digunakan untuk kerja – kerja
umum seperti memotong,
memegang, mencengkam,
membentuk dan membengkok.
6. Pemotong sisi  Alat ini digunakan untuk
memotong wayar dan memotong
lebihan wayar pada punca
tamatan.
7. Pemotong PVC  Digunakan untuk memotong paip
PVC

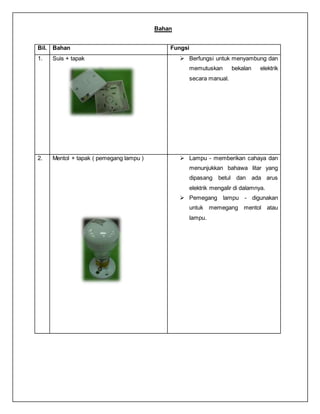

10. Bil. Bahan Fungsi
1. Suis + tapak  Berfungsi untuk menyambung dan
memutuskan bekalan elektrik
secara manual.
2. Mentol + tapak ( pemegang lampu )  Lampu - memberikan cahaya dan
menunjukkan bahawa litar yang
dipasang betul dan ada arus
elektrik mengalir di dalamnya.
 Pemegang lampu - digunakan
untuk memegang mentol atau
lampu.
Bahan

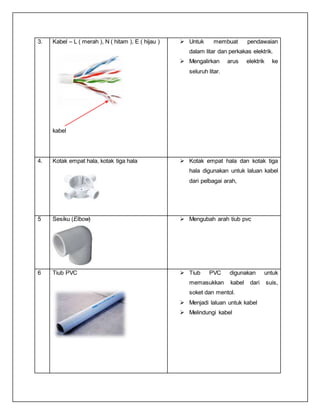

11. 3. Kabel – L ( merah ), N ( hitam ), E ( hijau )
kabel
 Untuk membuat pendawaian
dalam litar dan perkakas elektrik.
 Mengalirkan arus elektrik ke
seluruh litar.
4. Kotak empat hala, kotak tiga hala  Kotak empat hala dan kotak tiga
hala digunakan untuk laluan kabel
dari pelbagai arah,
5 Sesiku (Elbow)  Mengubah arah tiub pvc
6 Tiub PVC  Tiub PVC digunakan untuk
memasukkan kabel dari suis,
soket dan mentol.
 Menjadi laluan untuk kabel
 Melindungi kabel

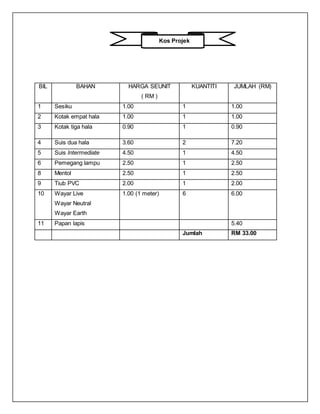

12. Kos Projek
BIL BAHAN HARGA SEUNIT
( RM )
KUANTITI JUMLAH (RM)
1 Sesiku 1.00 1 1.00
2 Kotak empat hala 1.00 1 1.00
3 Kotak tiga hala 0.90 1 0.90
4 Suis dua hala 3.60 2 7.20
5 Suis Intermediate 4.50 1 4.50
6 Pemegang lampu 2.50 1 2.50
8 Mentol 2.50 1 2.50
9 Tiub PVC 2.00 1 2.00
10 Wayar Live
Wayar Neutral
Wayar Earth
1.00 (1 meter) 6 6.00
11 Papan lapis 5.40
Jumlah RM 33.00

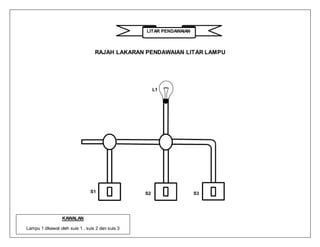

13. LITAR PENDAWAIAN
RAJAH LAKARAN PENDAWAIAN LITAR LAMPU
S1 S2 S3
L1
KAWALAN
Lampu 1 dikawal oleh suis 1 , suis 2 dan suis 3

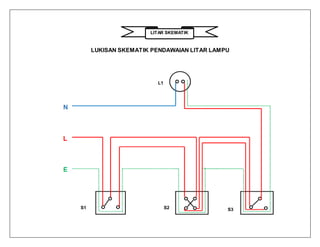

14. LITAR SKEMATIK
LUKISAN SKEMATIK PENDAWAIAN LITAR LAMPU
S1 S2 S3
L1

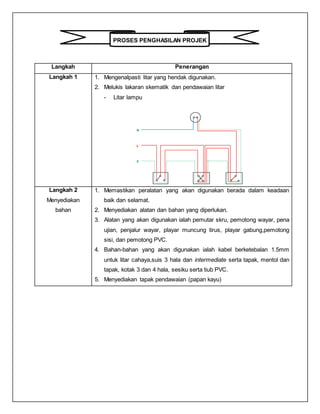

15. PROSES PENGHASILAN PROJEK
Langkah Penerangan
Langkah 1 1. Mengenalpasti litar yang hendak digunakan.
2. Melukis lakaran skematik dan pendawaian litar
- Litar lampu
Langkah 2
Menyediakan
bahan
1. Memastikan peralatan yang akan digunakan berada dalam keadaan
baik dan selamat.
2. Menyediakan alatan dan bahan yang diperlukan.
3. Alatan yang akan digunakan ialah pemutar skru, pemotong wayar, pena
ujian, penjalur wayar, playar muncung tirus, playar gabung,pemotong
sisi, dan pemotong PVC.
4. Bahan-bahan yang akan digunakan ialah kabel berketebalan 1.5mm
untuk litar cahaya,suis 3 hala dan intermediate serta tapak, mentol dan
tapak, kotak 3 dan 4 hala, sesiku serta tiub PVC.
5. Menyediakan tapak pendawaian (papan kayu)

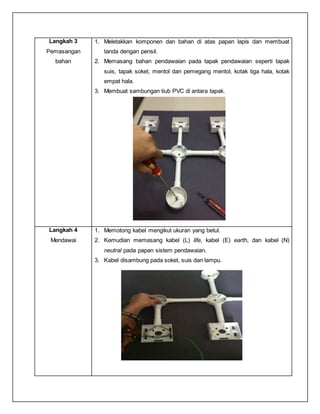

16. Langkah 3
Pemasangan
bahan
1. Meletakkan komponen dan bahan di atas papan lapis dan membuat
tanda dengan pensil.
2. Memasang bahan pendawaian pada tapak pendawaian seperti tapak
suis, tapak soket, mentol dan pemegang mentol, kotak tiga hala, kotak
empat hala.
3. Membuat sambungan tiub PVC di antara tapak.
Langkah 4
Mendawai
1. Memotong kabel mengikut ukuran yang betul.
2. Kemudian memasang kabel (L) life, kabel (E) earth, dan kabel (N)
neutral pada papan sistem pendawaian.
3. Kabel disambung pada soket, suis dan lampu.

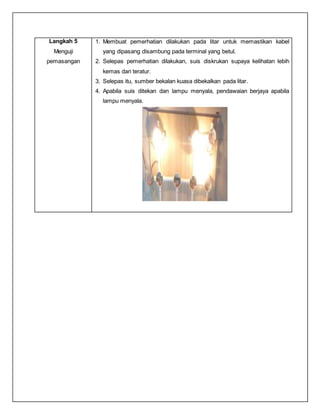

17. Langkah 5
Menguji
pemasangan
1. Membuat pemerhatian dilakukan pada litar untuk memastikan kabel
yang dipasang disambung pada terminal yang betul.
2. Selepas pemerhatian dilakukan, suis diskrukan supaya kelihatan lebih
kemas dan teratur.
3. Selepas itu, sumber bekalan kuasa dibekalkan pada litar.
4. Apabila suis ditekan dan lampu menyala, pendawaian berjaya apabila
lampu menyala.

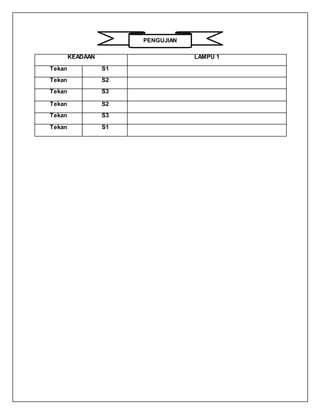

18. PENGUJIAN
KEADAAN LAMPU 1
Tekan S1
Tekan S2
Tekan S3
Tekan S2
Tekan S3
Tekan S1

19. PERATURAN
Peraturan IEE (Institution Of Electrical Engineers (Institut Kejuruteraan Elektrik))
PeraturanPendawaian IEE merangkumi :
 Pengenalan Peraturan Elektrik
 Perlindungan Arus Lebihan
 Pemilihan Kabel
 Pemilihan Peralatan, Pengasingan & Pensuisan
 Pemeriksaan & Pengujian
Peraturan Pendawaian IEE
IEE merupakan singkatan bagi Institution Of Electrical Engineers (Institut
KejuruteraanElektrik). Peraturan IEE ini sentiasa mengalami beberapa perubahan bagi
disesuaikan dengan kemajuan teknologi pembuatan/teknik.PeraturanIEE bermula dariEdisi
1 (1882) sehingga Edisi 16 (1992). Selain itu ,peraturan IEE digabungkan dengan peraturan
lain, antaranya British Standard Code of Practise dan peraturan kejuruteraan di negara
berkenaan.
Tujuan ada nya pembentukan peraturan IEE adalah untuk menjamin keselamatan
kepada pemasangan dan kelengkapan elektrik serta untuk memberi perhatian kepada
keselamatan pengguna daripada bahaya kebakaran dan renjatan elektrik sama ada dalam
atau luar bangunan.
Peraturan IEE untuk Litar Lampu .
1. Satu litar yang dikawal oleh satu alat pelindung mestilah tidak melebihi 1000 Watt.
Padamnya satu lampu berkadar 100 Watt setiap satu dengan litar lampu tidak melebihi
10 poin.
2. Kabel yang digunakan ialah kabel jenis tembaga bersalut PVK.
3. Saiz minima kabel yang digunakan mestilah tidak kurang 1.5mm2
4. Kadaran alat perlindungan yang digunakan mestilah tidak melebihi 6 Amp. (sama ada
fius atau MCB)
5. Digalakkan menggunakan lebih satulitar akhirkeranasekiranyasalahsatulitarmengalami
kerosakan litar yang lain masih berfungsi.

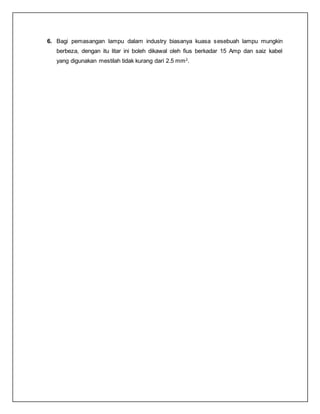

20. 6. Bagi pemasangan lampu dalam industry biasanya kuasa sesebuah lampu mungkin
berbeza, dengan itu litar ini boleh dikawal oleh fius berkadar 15 Amp dan saiz kabel
yang digunakan mestilah tidak kurang dari 2.5 mm2
.

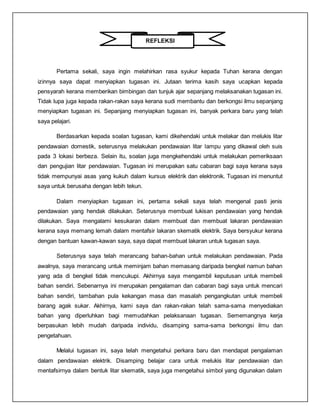

21. REFLEKSI
Pertama sekali, saya ingin melahirkan rasa syukur kepada Tuhan kerana dengan
izinnya saya dapat menyiapkan tugasan ini. Jutaan terima kasih saya ucapkan kepada
pensyarah kerana memberikan bimbingan dan tunjuk ajar sepanjang melaksanakan tugasan ini.
Tidak lupa juga kepada rakan-rakan saya kerana sudi membantu dan berkongsi ilmu sepanjang
menyiapkan tugasan ini. Sepanjang menyiapkan tugasan ini, banyak perkara baru yang telah
saya pelajari.
Berdasarkan kepada soalan tugasan, kami dikehendaki untuk melakar dan melukis litar
pendawaian domestik, seterusnya melakukan pendawaian litar lampu yang dikawal oleh suis
pada 3 lokasi berbeza. Selain itu, soalan juga mengkehendaki untuk melakukan pemeriksaan
dan pengujian litar pendawaian. Tugasan ini merupakan satu cabaran bagi saya kerana saya
tidak mempunyai asas yang kukuh dalam kursus elektrik dan elektronik. Tugasan ini menuntut
saya untuk berusaha dengan lebih tekun.
Dalam menyiapkan tugasan ini, pertama sekali saya telah mengenal pasti jenis
pendawaian yang hendak dilakukan. Seterusnya membuat lukisan pendawaian yang hendak
dilakukan. Saya mengalami kesukaran dalam membuat dan membuat lakaran pendawaian
kerana saya memang lemah dalam mentafsir lakaran skematik elektrik. Saya bersyukur kerana
dengan bantuan kawan-kawan saya, saya dapat membuat lakaran untuk tugasan saya.
Seterusnya saya telah merancang bahan-bahan untuk melakukan pendawaian. Pada
awalnya, saya merancang untuk meminjam bahan memasang daripada bengkel namun bahan
yang ada di bengkel tidak mencukupi. Akhirnya saya mengambil keputusan untuk membeli
bahan sendiri. Sebenarnya ini merupakan pengalaman dan cabaran bagi saya untuk mencari
bahan sendiri, tambahan pula kekangan masa dan masalah pengangkutan untuk membeli
barang agak sukar. Akhirnya, kami saya dan rakan-rakan telah sama-sama menyediakan
bahan yang diperluhkan bagi memudahkan pelaksanaan tugasan. Sememangnya kerja
berpasukan lebih mudah daripada individu, disamping sama-sama berkongsi ilmu dan
pengetahuan.
Melalui tugasan ini, saya telah mengetahui perkara baru dan mendapat pengalaman
dalam pendawaian elektrik. Disamping belajar cara untuk melukis litar pendawaian dan
mentafsirnya dalam bentuk litar skematik, saya juga mengetahui simbol yang digunakan dalam

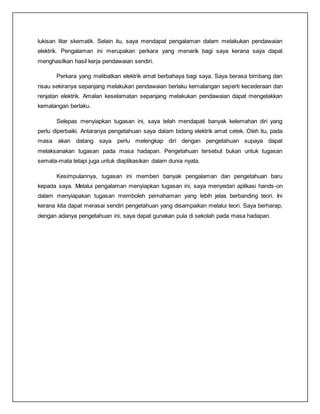

22. lukisan litar skematik. Selain itu, saya mendapat pengalaman dalam melakukan pendawaian
elektrik. Pengalaman ini merupakan perkara yang menarik bagi saya kerana saya dapat
menghasilkan hasil kerja pendawaian sendiri.
Perkara yang melibatkan elektrik amat berbahaya bagi saya. Saya berasa bimbang dan
risau sekiranya sepanjang melakukan pendawaian berlaku kemalangan seperti kecederaan dan
renjatan elektrik. Amalan keselamatan sepanjang melakukan pendawaian dapat mengelakkan
kemalangan berlaku.
Selepas menyiapkan tugasan ini, saya telah mendapati banyak kelemahan diri yang
perlu diperbaiki. Antaranya pengetahuan saya dalam bidang elektrik amat cetek. Oleh itu, pada
masa akan datang saya perlu melengkap diri dengan pengetahuan supaya dapat
melaksanakan tugasan pada masa hadapan. Pengetahuan tersebut bukan untuk tugasan
semata-mata tetapi juga untuk diaplikasikan dalam dunia nyata.
Kesimpulannya, tugasan ini memberi banyak pengalaman dan pengetahuan baru
kepada saya. Melalui pengalaman menyiapkan tugasan ini, saya menyedari aplikasi hands-on
dalam menyiapakan tugasan memboleh pemahaman yang lebih jelas berbanding teori. Ini
kerana kita dapat merasai sendiri pengetahuan yang disampaikan melalui teori. Saya berharap,
dengan adanya pengetahuan ini, saya dapat gunakan pula di sekolah pada masa hadapan.

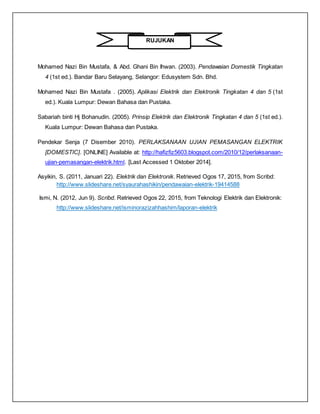

23. RUJUKAN
Mohamed Nazi Bin Mustafa, & Abd. Ghani Bin Ihwan. (2003). Pendawaian Domestik Tingkatan
4 (1st ed.). Bandar Baru Selayang, Selangor: Edusystem Sdn. Bhd.
Mohamed Nazi Bin Mustafa . (2005). Aplikasi Elektrik dan Elektronik Tingkatan 4 dan 5 (1st
ed.). Kuala Lumpur: Dewan Bahasa dan Pustaka.
Sabariah binti Hj Bohanudin. (2005). Prinsip Elektrik dan Elektronik Tingkatan 4 dan 5 (1st ed.).
Kuala Lumpur: Dewan Bahasa dan Pustaka.
Pendekar Senja (7 Disember 2010). PERLAKSANAAN UJIAN PEMASANGAN ELEKTRIK
[DOMESTIC]. [ONLINE] Available at: http://hafizfiz5603.blogspot.com/2010/12/perlaksanaan-
ujian-pemasangan-elektrik.html. [Last Accessed 1 Oktober 2014].
Asyikin, S. (2011, Januari 22). Elektrik dan Elektronik. Retrieved Ogos 17, 2015, from Scribd:
http://www.slideshare.net/syaurahashikin/pendawaian-elektrik-19414588
Ismi, N. (2012, Jun 9). Scribd. Retrieved Ogos 22, 2015, from Teknologi Elektrik dan Elektronik:
http://www.slideshare.net/isminorazizahhashim/laporan-elektrik
