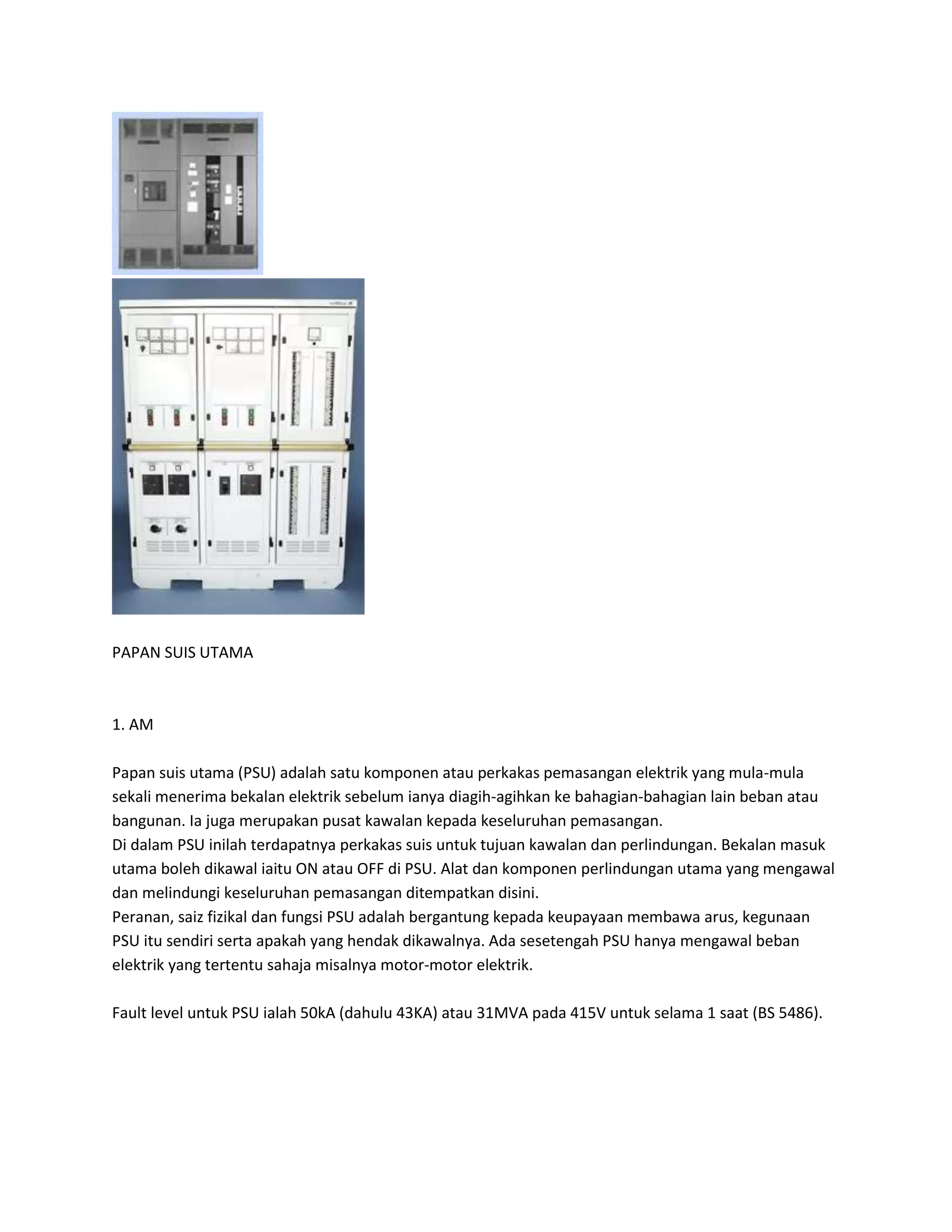

1. PAPAN SUIS UTAMA
1. AM
Papan suis utama (PSU) adalah satu komponen atau perkakas pemasangan elektrik yang mula-mula
sekali menerima bekalan elektrik sebelum ianya diagih-agihkan ke bahagian-bahagian lain beban atau
bangunan. Ia juga merupakan pusat kawalan kepada keseluruhan pemasangan.
Di dalam PSU inilah terdapatnya perkakas suis untuk tujuan kawalan dan perlindungan. Bekalan masuk
utama boleh dikawal iaitu ON atau OFF di PSU. Alat dan komponen perlindungan utama yang mengawal
dan melindungi keseluruhan pemasangan ditempatkan disini.
Peranan, saiz fizikal dan fungsi PSU adalah bergantung kepada keupayaan membawa arus, kegunaan
PSU itu sendiri serta apakah yang hendak dikawalnya. Ada sesetengah PSU hanya mengawal beban
elektrik yang tertentu sahaja misalnya motor-motor elektrik.
Fault level untuk PSU ialah 50kA (dahulu 43KA) atau 31MVA pada 415V untuk selama 1 saat (BS 5486).

2. 2. JENIS
Umumnya ada tiga jenis PSU yang biasa digunakan iaitu:
a. Jenis melekat di dinding (wall mounted)
b. Jenis pedestal (floor mounted / wall mounted, front access)
c. Jenis Cubicle (floor mounted front / rear access)
Jenis melekat di dinding biasanya untuk pemasangan kecil, sehingga 100 ampiar. Jenis pedestal untuk
pemasangan sederhana, manakala jenis cubicle untuk pemasangan besar. Namun begitu berat sesebuah
PSU akan juga menentukan jenis yang sesuai digunakan (wall mounted atau floor mounted).
Tahap perlindungan PSU lazimnya ialah IP42.
3. PAPAN SUIS KECIL
Papan suis kecil (PSK/SSB) adalah papan suis yang mendapat bekalan utamanya dari PSU. Perkataan
kecil adalah relatif sebab ada PSK yang saiznya lebih besar dari PSU ditempat lain. Kecil disini bermakna
lebih kecil dari PSU.
PSK digunakan untuk bangunan atau beban yang berada agak jauh dan terasing dari PSU. Ini adalah
untuk menjimatkan kabel dan memudahkan kerja-kerja kawalan dan senggaraan.
4. BINAAN
PSU terdiri dari binaan rangka utama yang akan menyokong berat segala peralatan yang terdapat di
dalam PSU. Kekuatan rangka hendaklah minima 10G berbentuk U-section channel. Rangka yang baik
adalah dari jenis berlubang-lubang dengan saiz yang sesuai dan dengan jarak 25mm supaya tidak
mengurangkan kekuatan mekanikalnya. Jenis ini dipanggil jenis modular dimana ia boleh ditambah dan
dibesarkan dengan mudah iaitu dengan menyambong sahaja rangka tambahan.
Dibahagian luar sekelilingnya ditutup dengan kepingan logam dengan tebal tidak kurang dari 2mm.
Palang bas pembumian dengan keratan rentas yang mencukupi hendaklah dipasang dibahagian bawah
sebelah dalam PSU meliputi keseluruhan panjang PSU tersebut.

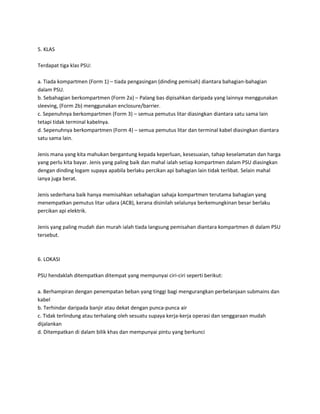

3. 5. KLAS
Terdapat tiga klas PSU:
a. Tiada kompartmen (Form 1) – tiada pengasingan (dinding pemisah) diantara bahagian-bahagian
dalam PSU.
b. Sebahagian berkompartmen (Form 2a) – Palang bas dipisahkan daripada yang lainnya menggunakan
sleeving, (Form 2b) menggunakan enclosure/barrier.
c. Sepenuhnya berkompartmen (Form 3) – semua pemutus litar diasingkan diantara satu sama lain
tetapi tidak terminal kabelnya.
d. Sepenuhnya berkompartmen (Form 4) – semua pemutus litar dan terminal kabel diasingkan diantara
satu sama lain.
Jenis mana yang kita mahukan bergantung kepada keperluan, kesesuaian, tahap keselamatan dan harga
yang perlu kita bayar. Jenis yang paling baik dan mahal ialah setiap kompartmen dalam PSU diasingkan
dengan dinding logam supaya apabila berlaku percikan api bahagian lain tidak terlibat. Selain mahal
ianya juga berat.
Jenis sederhana baik hanya memisahkan sebahagian sahaja kompartmen terutama bahagian yang
menempatkan pemutus litar udara (ACB), kerana disinilah selalunya berkemungkinan besar berlaku
percikan api elektrik.
Jenis yang paling mudah dan murah ialah tiada langsung pemisahan diantara kompartmen di dalam PSU
tersebut.
6. LOKASI
PSU hendaklah ditempatkan ditempat yang mempunyai ciri-ciri seperti berikut:
a. Berhampiran dengan penempatan beban yang tinggi bagi mengurangkan perbelanjaan submains dan
kabel
b. Terhindar daripada banjir atau dekat dengan punca-punca air
c. Tidak terlindung atau terhalang oleh sesuatu supaya kerja-kerja operasi dan senggaraan mudah
dijalankan
d. Ditempatkan di dalam bilik khas dan mempunyai pintu yang berkunci

4. 7. KEPERLUAN BILIK SUIS
Diantara keperluan bilik suis adalah:
a. Bilik suis hendaklah menerima pengedaran udara yang baik
b. Semua pintu dan lubang udara dipasang dengan anti vermin proff netting supaya serangga tidak
dapat masuk
c. Ruang kosong berukuran minima 2.5 kaki dibahagian belakang dan minima 4.5 kaki dibahagian
hadapan PSU untuk kerja-kerja senggaraan
d. Mempunyai saluran-saluran yang mencukupi untuk kemasukan dan keluar kabel
e. Bilik suis hendaklah dilengkapan dengan alat pemadam api jenis gas yang dibenarkan seperti CO2
f. Lampu biasa, lampu kecemasan dan soket alir keluar dengan jumlah yang mencukupi hendaklah
disediakan di dalam bilik suis
g. Rajah skema dan tikar getah dengan saiz yang sesuai hendaklah dipaparkan didalam bilik PSU
8. PERKAKAS SUIS DALAM PSU
Palang Bas (bus bar)
Palang bas merupakan kepingan pengalir yang selalunya diperbuat dari campuran tembaga dan bersalut
timah. Ia mengalirkan dan mengagihkan bekalan elektrik daripada pemutus litar utama ke pemutus-pemutus
litar yang lain. Ianya digunakan menggantikan kabel disebabkan mudah membuat sambungan
dan kemas serta mudah melaksanakan kerja pemasangan.
Kedudukan palang bas biasanya mendatar, tetapi ada yang menegak dan ada juga yang mengabungkan
kedua-duanya. Palang bas hendaklah mempunyai ketumpatan arus tidak melebihi 1.5A/mm persegi.
Keupayaan membawa arus palang bas adalah bergantung kepada saiznya, bahan yang digunakan iaitu
tembaga atau tembaga campuran. Sila rujuk jadual.
Palang bas hendaklah diasingkan dari bahagian-bahagian logam PSU menggunakan non-hygroscopic
insulators untuk menahan tekanan mekanikal apabila berlaku kerosakan ditahap maksima.
9. PEMUTUS LITAR UDARA (ACB)
Pemutus litar udara ialah sebuah pemutus litar yang bertindak memutus dan menyambungkan litar
dengan sesentuh utamanya berada didalam udara biasa, tidak didalam medium pemutus jenis lain
seperti minyak, hampagas atau SF6. Ianya hendaklah jenis metalclad flush mounted.
Pemutus litar yang asas adalah satu alat untuk memutus atau menyambungkan bekalan atau disebut
juga sebagai pengasing sahaja. Namun begitu apabila ianya dilengkapkan dengan komponen

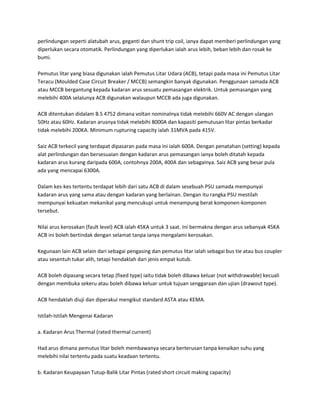

5. perlindungan seperti alatubah arus, geganti dan shunt trip coil, ianya dapat memberi perlindungan yang
diperlukan secara otomatik. Perlindungan yang diperlukan ialah arus lebih, beban lebih dan rosak ke
bumi.
Pemutus litar yang biasa digunakan ialah Pemutus Litar Udara (ACB), tetapi pada masa ini Pemutus Litar
Teracu (Moulded Case Circuit Breaker / MCCB) semangkin banyak digunakan. Penggunaan samada ACB
atau MCCB bergantung kepada kadaran arus sesuatu pemasangan elektrik. Untuk pemasangan yang
melebihi 400A selalunya ACB digunakan walaupun MCCB ada juga digunakan.
ACB ditentukan didalam B.S 4752 dimana voltan nominalnya tidak melebihi 660V AC dengan ulangan
50Hz atau 60Hz. Kadaran arusnya tidak melebihi 8000A dan kapasiti pemutusan litar pintas berkadar
tidak melebihi 200KA. Minimum rupturing capacity ialah 31MVA pada 415V.
Saiz ACB terkecil yang terdapat dipasaran pada masa ini ialah 600A. Dengan penatahan (setting) kepada
alat perlindungan dan bersesuaian dengan kadaran arus pemasangan ianya boleh ditatah kepada
kadaran arus kurang daripada 600A, contohnya 200A, 400A dan sebagainya. Saiz ACB yang besar pula
ada yang mencapai 6300A.
Dalam kes-kes tertentu terdapat lebih dari satu ACB di dalam sesebuah PSU samada mempunyai
kadaran arus yang sama atau dengan kadaran yang berlainan. Dengan itu rangka PSU mestilah
mempunyai kekuatan mekanikal yang mencukupi untuk menampung berat komponen-komponen
tersebut.
Nilai arus kerosakan (fault level) ACB ialah 45KA untuk 3 saat. Ini bermakna dengan arus sebanyak 45KA
ACB ini boleh bertindak dengan selamat tanpa ianya mengalami kerosakan.
Kegunaan lain ACB selain dari sebagai pengasing dan pemutus litar ialah sebagai bus tie atau bus coupler
atau sesentuh tukar alih, tetapi hendaklah dari jenis empat kutub.
ACB boleh dipasang secara tetap (fixed type) iaitu tidak boleh dibawa keluar (not withdrawable) kecuali
dengan membuka sekeru atau boleh dibawa keluar untuk tujuan senggaraan dan ujian (drawout type).
ACB hendaklah diuji dan diperakui mengikut standard ASTA atau KEMA.
Istilah-Istilah Mengenai Kadaran
a. Kadaran Arus Thermal (rated thermal current)
Had arus dimana pemutus litar boleh membawanya secara berterusan tanpa kenaikan suhu yang
melebihi nilai tertentu pada suatu keadaan tertentu.

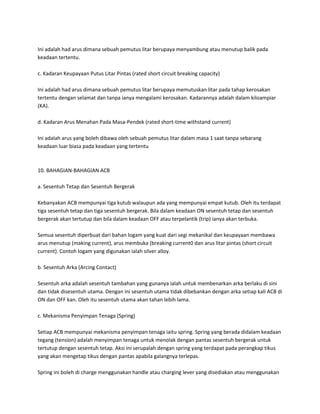

b. Kadaran Keupayaan Tutup-Balik Litar Pintas (rated short circuit making capacity)

6. Ini adalah had arus dimana sebuah pemutus litar berupaya menyambung atau menutup balik pada
keadaan tertentu.
c. Kadaran Keupayaan Putus Litar Pintas (rated short circuit breaking capacity)
Ini adalah had arus dimana sebuah pemutus litar berupaya memutuskan litar pada tahap kerosakan
tertentu dengan selamat dan tanpa ianya mengalami kerosakan. Kadarannya adalah dalam kiloampiar
(KA).
d. Kadaran Arus Menahan Pada Masa-Pendek (rated short-time withstand current)
Ini adalah arus yang boleh dibawa oleh sebuah pemutus litar dalam masa 1 saat tanpa sebarang
keadaan luar biasa pada keadaan yang tertentu
10. BAHAGIAN-BAHAGIAN ACB
a. Sesentuh Tetap dan Sesentuh Bergerak
Kebanyakan ACB mempunyai tiga kutub walaupun ada yang mempunyai empat kutub. Oleh itu terdapat
tiga sesentuh tetap dan tiga sesentuh bergerak. Bila dalam keadaan ON sesentuh tetap dan sesentuh
bergerak akan tertutup dan bila dalam keadaan OFF atau terpelantik (trip) ianya akan terbuka.
Semua sesentuh diperbuat dari bahan logam yang kuat dari segi mekanikal dan keupayaan membawa
arus menutup (making current), arus membuka (breaking current0 dan arus litar pintas (short circuit
current). Contoh logam yang digunakan ialah silver alloy.
b. Sesentuh Arka (Arcing Contact)
Sesentuh arka adalah sesentuh tambahan yang gunanya ialah untuk membenarkan arka berlaku di sini
dan tidak disesentuh utama. Dengan ini sesentuh utama tidak dibebankan dengan arka setiap kali ACB di
ON dan OFF kan. Oleh itu sesentuh utama akan tahan lebih lama.
c. Mekanisma Penyimpan Tenaga (Spring)
Setiap ACB mempunyai mekanisma penyimpan tenaga iaitu spring. Spring yang berada didalam keadaan
tegang (tension) adalah menyimpan tenaga untuk menolak dengan pantas sesentuh bergerak untuk
tertutup dengan sesentuh tetap. Aksi ini serupalah dengan spring yang terdapat pada perangkap tikus
yang akan mengetap tikus dengan pantas apabila galangnya terlepas.
Spring ini boleh di charge menggunakan handle atau charging lever yang disediakan atau menggunakan

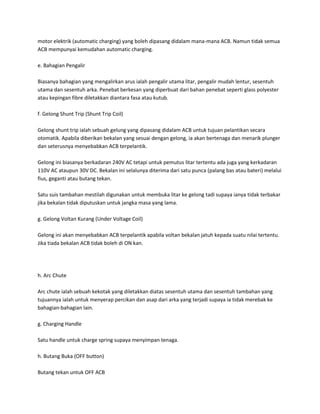

7. motor elektrik (automatic charging) yang boleh dipasang didalam mana-mana ACB. Namun tidak semua
ACB mempunyai kemudahan automatic charging.
e. Bahagian Pengalir
Biasanya bahagian yang mengalirkan arus ialah pengalir utama litar, pengalir mudah lentur, sesentuh
utama dan sesentuh arka. Penebat berkesan yang diperbuat dari bahan penebat seperti glass polyester
atau kepingan fibre diletakkan diantara fasa atau kutub.
f. Gelong Shunt Trip (Shunt Trip Coil)
Gelong shunt trip ialah sebuah gelung yang dipasang didalam ACB untuk tujuan pelantikan secara
otomatik. Apabila diberikan bekalan yang sesuai dengan gelong, ia akan bertenaga dan menarik plunger
dan seterusnya menyebabkan ACB terpelantik.
Gelong ini biasanya berkadaran 240V AC tetapi untuk pemutus litar tertentu ada juga yang kerkadaran
110V AC ataupun 30V DC. Bekalan ini selalunya diterima dari satu punca (palang bas atau bateri) melalui
fius, geganti atau butang tekan.
Satu suis tambahan mestilah digunakan untuk membuka litar ke gelong tadi supaya ianya tidak terbakar
jika bekalan tidak diputuskan untuk jangka masa yang lama.
g. Gelong Voltan Kurang (Under Voltage Coil)
Gelong ini akan menyebabkan ACB terpelantik apabila voltan bekalan jatuh kepada suatu nilai tertentu.
Jika tiada bekalan ACB tidak boleh di ON kan.
h. Arc Chute
Arc chute ialah sebuah kekotak yang diletakkan diatas sesentuh utama dan sesentuh tambahan yang
tujuannya ialah untuk menyerap percikan dan asap dari arka yang terjadi supaya ia tidak merebak ke
bahagian-bahagian lain.
g. Charging Handle
Satu handle untuk charge spring supaya menyimpan tenaga.
h. Butang Buka (OFF button)
Butang tekan untuk OFF ACB

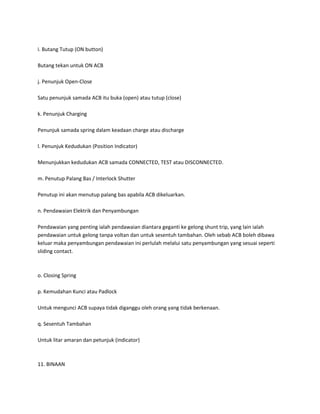

8. i. Butang Tutup (ON button)
Butang tekan untuk ON ACB
j. Penunjuk Open-Close
Satu penunjuk samada ACB itu buka (open) atau tutup (close)
k. Penunjuk Charging
Penunjuk samada spring dalam keadaan charge atau discharge
l. Penunjuk Kedudukan (Position Indicator)
Menunjukkan kedudukan ACB samada CONNECTED, TEST atau DISCONNECTED.
m. Penutup Palang Bas / Interlock Shutter
Penutup ini akan menutup palang bas apabila ACB dikeluarkan.
n. Pendawaian Elektrik dan Penyambungan
Pendawaian yang penting ialah pendawaian diantara geganti ke gelong shunt trip, yang lain ialah
pendawaian untuk gelong tanpa voltan dan untuk sesentuh tambahan. Oleh sebab ACB boleh dibawa
keluar maka penyambungan pendawaian ini perlulah melalui satu penyambungan yang sesuai seperti
sliding contact.
o. Closing Spring
p. Kemudahan Kunci atau Padlock
Untuk mengunci ACB supaya tidak diganggu oleh orang yang tidak berkenaan.
q. Sesentuh Tambahan
Untuk litar amaran dan petunjuk (indicator)
11. BINAAN

9. Komponen-komponen asas sesebuah ACB ialah:
 Terminal-terminal
 Tapak tetap
 Sesentuh-sesentuh pengasing bagi pegun
 Sesentuh-sesentuh pengasing roller (bergerak)
 Sesentuh-sesentuh utama tetap, berhujung perak (silver)
 Sesentuh-sesentuh utama bergerak, berhujung perak
 Sesentuh-sesentuh arka tetap, berhujung rintangan aloi/logam campuran
 Sesentuh-sesentuh bergerak, berhujung rintangan aloi/logam campuran
 Magnetic de-ionization arc-chutes
 Pelepas beban lampau (overload release)
 Pelepas bawah kadaran voltan (undervoltage release)
 Bar pelantik
 Tuil (lever) pelantik untuk pelepas “bawah kadaran voltan” dan pelantik pirau
 Himpunan mekanisma penutup
 Punatekan-punatekan, buka (O), tutup (1)
 Penunjuk-penunjuk mekanikal: spring berbeban, spring tanpa beban, buka-tutup
 Tuil spring berbeban secara manual
 Gear pengurang kelajuan bagi motor yang diputar, untuk spring berbeban otomatik
 Alat pengunci mekanikal yang menghalang pemutus litar daripada dikeluarkan ketika keadaan
tertutup – untuk pemutus litar yang boleh ditarik keluar sahaja
 Rel peluncur (untuk ACB yang boleh ditarik keluar sahaja)
 Pelepas penutup
 Pelantik pirau
 Sesentuh-sesentuh tambahan (alat bantu)
 Sesentuh-sesentuh peluncur tambahan/alat bantu (bagi pemutus litar jenis boleh ditarik keluar)
11.1 Himpunan Mekanisma Pengatup (Closing Mechanism Assembly)
Kesemua tenaga yang diperlukan untuk mengatup ACB dicas dan disimpan didalam mekanisma tenaga
tersimpan (stored energy mechanism). Operasi mengecas boleh dilakukan dengan tangan atau secara
elektrik, dengan menggunakan motor elektrik.
Pada pemutus litar yang dikendali dengan tangan, mekanisma tersebut dicas oleh satu daya tetap
menggunakan sebuah tuil pengecas manual (manual charging lever).
Pada pemutus litar yang dikendali secara elektrik, mekanismanya dicas oleh sebuah motor elektrik.
11.2 Arc Chute

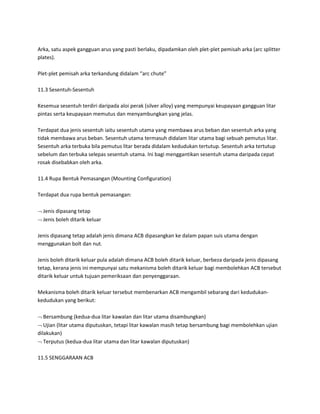

10. Arka, satu aspek gangguan arus yang pasti berlaku, dipadamkan oleh plet-plet pemisah arka (arc splitter
plates).
Plet-plet pemisah arka terkandung didalam “arc chute”
11.3 Sesentuh-Sesentuh
Kesemua sesentuh terdiri daripada aloi perak (silver alloy) yang mempunyai keupayaan gangguan litar
pintas serta keupayaan memutus dan menyambungkan yang jelas.
Terdapat dua jenis sesentuh iaitu sesentuh utama yang membawa arus beban dan sesentuh arka yang
tidak membawa arus beban. Sesentuh utama termasuh didalam litar utama bagi sebuah pemutus litar.
Sesentuh arka terbuka bila pemutus litar berada didalam kedudukan tertutup. Sesentuh arka tertutup
sebelum dan terbuka selepas sesentuh utama. Ini bagi menggantikan sesentuh utama daripada cepat
rosak disebabkan oleh arka.
11.4 Rupa Bentuk Pemasangan (Mounting Configuration)
Terdapat dua rupa bentuk pemasangan:
 Jenis dipasang tetap
 Jenis boleh ditarik keluar
Jenis dipasang tetap adalah jenis dimana ACB dipasangkan ke dalam papan suis utama dengan
menggunakan bolt dan nut.
Jenis boleh ditarik keluar pula adalah dimana ACB boleh ditarik keluar, berbeza daripada jenis dipasang
tetap, kerana jenis ini mempunyai satu mekanisma boleh ditarik keluar bagi membolehkan ACB tersebut
ditarik keluar untuk tujuan pemeriksaan dan penyenggaraan.
Mekanisma boleh ditarik keluar tersebut membenarkan ACB mengambil sebarang dari kedudukan-kedudukan
yang berikut:
 Bersambung (kedua-dua litar kawalan dan litar utama disambungkan)
 Ujian (litar utama diputuskan, tetapi litar kawalan masih tetap bersambung bagi membolehkan ujian
dilakukan)
 Terputus (kedua-dua litar utama dan litar kawalan diputuskan)
11.5 SENGGARAAN ACB

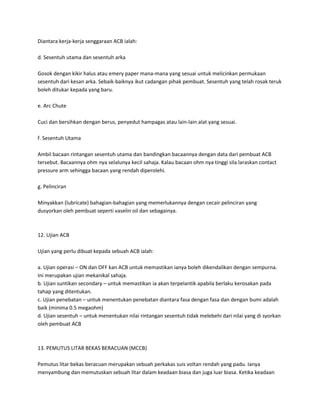

11. Diantara kerja-kerja senggaraan ACB ialah:
d. Sesentuh utama dan sesentuh arka
Gosok dengan kikir halus atau emery paper mana-mana yang sesuai untuk melicinkan permukaan
sesentuh dari kesan arka. Sebaik-baiknya ikut cadangan pihak pembuat. Sesentuh yang telah rosak teruk
boleh ditukar kepada yang baru.
e. Arc Chute
Cuci dan bersihkan dengan berus, penyedut hampagas atau lain-lain alat yang sesuai.
f. Sesentuh Utama
Ambil bacaan rintangan sesentuh utama dan bandingkan bacaannya dengan data dari pembuat ACB
tersebut. Bacaannya ohm nya selalunya kecil sahaja. Kalau bacaan ohm nya tinggi sila laraskan contact
pressure arm sehingga bacaan yang rendah diperolehi.
g. Pelinciran
Minyakkan (lubricate) bahagian-bahagian yang memerlukannya dengan cecair pelinciran yang
dusyorkan oleh pembuat seperti vaselin oil dan sebagainya.
12. Ujian ACB
Ujian yang perlu dibuat kepada sebuah ACB ialah:
a. Ujian operasi – ON dan OFF kan ACB untuk memastikan ianya boleh dikendalikan dengan sempurna.
Ini merupakan ujian mekanikal sahaja.
b. Ujian suntikan secondary – untuk memastikan ia akan terpelantik apabila berlaku kerosakan pada
tahap yang ditentukan.
c. Ujian penebatan – untuk menentukan penebatan diantara fasa dengan fasa dan dengan bumi adalah
baik (minima 0.5 megaohm)
d. Ujian sesentuh – untuk menentukan nilai rintangan sesentuh tidak melebehi dari nilai yang di syorkan
oleh pembuat ACB
13. PEMUTUS LITAR BEKAS BERACUAN (MCCB)
Pemutus litar bekas beracuan merupakan sebuah perkakas suis voltan rendah yang padu. Ianya
menyambung dan memutuskan sebuah litar dalam keadaan biasa dan juga luar biasa. Ketika keadaan

12. luar biasa, litar terputus secara otomatik.
MCCB telah digunakan secara meluas didalam pepasangan moden, terutamanya di dalam bangunan-bangunan
dan loji perindustrian bagi menggantikan Fius Suis atau Suis Pisau (fused knife switches).
Piawaian yang sesuai untuk MCCB ialah B.S 4752, yang mengandungi kesemua keperluan teknikal yang
khusus. Arus Interrupting Capacity hendaklah tidak kurang dari 43KA rms.
13.1 Binaan
Badan MCCB diperbuat dari glass reinforced polyester moulded case. Binaan dalamnya pula hampir
menyerupai dengan sebuah MCB. MCCB selalunya mempunyai 3 kutub sebab ia lazimnya digunakan
untuk litar 3 fasa. Kadaran arusnya dari 60A sehinggalah melebihi 1000A. MCCB mempunyai ciri-ciri
tambahan berikut bila dibandingkan dengan MCB.
a. Butang pelantik
b. Ciri-ciri masa / arus boleh laras
c. Memperuntukkan bahan tambah boleh pilih (optional accessories) seperti gelung pelantik pirau,
sesentuh tambahan dan sebagainya
13.2 Alat Pelantikan
Alat pelantikan otomatik yang digunakan didalam MCCB adalah samada dari jenis magnetic-haba atau
jenis magnetik hidrolik.
13.3 Ciri-Ciri Pelantikan
Dua jenis pelantikan ialah pelantikan jangka masa lama dan pelantikan jangka masa sertamerta.
Piawaian British menghendaki MCCB dari jenis B.S 4725 seharusnya tidak berkendali ketika membawa
arus kadarannya secara berterusan. Bagi MCCB yang mempunyai arus kadaran tidak melebihi 63A
seharusnya tidak terpelantik dalam masa 1 jam (masa lazim) bila membawa arus 1.05 kali arus kadaran,
tetapi mesti terpelantik dalam tempoh jam berikutnya, jika arus meningkat ke 1.35 kali ganda arus
kadarannya. Bagi arus kadaran yang melebihi 63A, masa lazimnya menjadi 2 jam.
13.4 Shunt Trip coil
Salah satu dari beberapa assessori pilihan yang boleh dipasang didalam MCCB ialah shunt trip coil untuk
tujuan perlindungan rosak ke bumi dan juga untuk pelantikan kawalan jauh (remote tripping).
Untuk pelantikan rosak ke bumi, shunt trip coil hendaklah disambungkan kepada sesentuh pelantikan
(tripping contact) sebuah geganti bocor ke bumi (earth leackage relay (ELR) atau Earth Fault Relay (E/F).

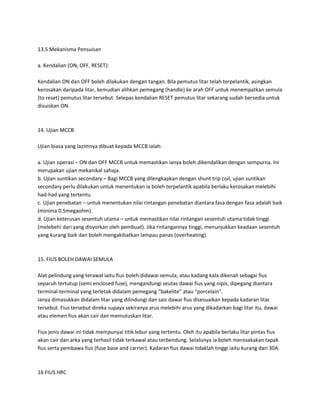

13. 13.5 Mekanisma Pensuisan
a. Kendalian (ON, OFF, RESET):
Kendalian ON dan OFF boleh dilakukan dengan tangan. Bila pemutus litar telah terpelantik, asingkan
kerosakan daripada litar, kemudian alihkan pemegang (handle) ke arah OFF untuk menempatkan semula
(to reset) pemutus litar tersebut. Selepas kendalian RESET pemutus litar sekarang sudah bersedia untuk
disuiskan ON.
14. Ujian MCCB
Ujian biasa yang lazimnya dibuat kepada MCCB ialah:
a. Ujian operasi – ON dan OFF MCCB untuk memastikan ianya boleh dikendalikan dengan sempurna. Ini
merupakan ujian mekanikal sahaja.
b. Ujian suntikan secondary – Bagi MCCB yang dilengkapkan dengan shunt trip coil, ujian suntikan
secondary perlu dilakukan untuk menentukan ia boleh terpelantik apabila berlaku kerosakan melebihi
had-had yang tertentu.
c. Ujian penebatan – untuk menentukan nilai rintangan penebatan diantara fasa dengan fasa adalah baik
(minima 0.5megaohm).
d. Ujian keterusan sesentuh utama – untuk memastikan nilai rintangan sesentuh utama tidak tinggi
(melebehi dari yang disyorkan oleh pembuat). Jika rintangannya tinggi, menunjukkan keadaan sesentuh
yang kurang baik dan boleh mengakibatkan lampau panas (overheating).
15. FIUS BOLEH DAWAI SEMULA
Alat pelindung yang terawal iaitu fius boleh didawai semula, atau kadang kala dikenali sebagai fius
separuh tertutup (semi enclosed fuse), mengandungi seutas dawai fius yang nipis, dipegang diantara
terminal-terminal yang terletak didalam pemegang “bakelite” atau “porcelain”.
Ianya dimasukkan didalam litar yang dilindungi dan saiz dawai fius disesuaikan kepada kadaran litar
tersebut. Fius tersebut direka supaya sekiranya arus melebihi arus yang dikadarkan bagi litar itu, dawai
atau elemen fius akan cair dan memutuskan litar.
Fius jenis dawai ini tidak mempunyai titik lebur yang tertentu. Oleh itu apabila berlaku litar pintas fius
akan cair dan arka yang terhasil tidak terkawal atau terbendung. Selalunya ia boleh merosakakan tapak
fius serta pembawa fius (fuse base and carrier). Kadaran fius dawai tidaklah tinggi iaitu kurang dari 30A.
16 FIUS HRC

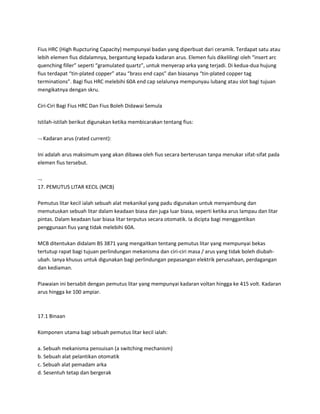

14. Fius HRC (High Rupcturing Capacity) mempunyai badan yang diperbuat dari ceramik. Terdapat satu atau
lebih elemen fius didalamnya, bergantung kepada kadaran arus. Elemen fuis dikelilingi oleh “insert arc
quenching filler” seperti “gramulated quartz”, untuk menyerap arka yang terjadi. Di kedua-dua hujung
fius terdapat “tin-plated copper” atau “brass end caps” dan biasanya “tin-plated copper tag
terminations”. Bagi fius HRC melebihi 60A end cap selalunya mempunyau lubang atau slot bagi tujuan
mengikatnya dengan skru.
Ciri-Ciri Bagi Fius HRC Dan Fius Boleh Didawai Semula
Istilah-istilah berikut digunakan ketika membicarakan tentang fius:
 Kadaran arus (rated current):
Ini adalah arus maksimum yang akan dibawa oleh fius secara berterusan tanpa menukar sifat-sifat pada
elemen fius tersebut.

17. PEMUTUS LITAR KECIL (MCB)
Pemutus litar kecil ialah sebuah alat mekanikal yang padu digunakan untuk menyambung dan
memutuskan sebuah litar dalam keadaan biasa dan juga luar biasa, seperti ketika arus lampau dan litar
pintas. Dalam keadaan luar biasa litar terputus secara otomatik. Ia dicipta bagi menggantikan
penggunaan fius yang tidak melebihi 60A.
MCB ditentukan didalam BS 3871 yang mengaitkan tentang pemutus litar yang mempunyai bekas
tertutup rapat bagi tujuan perlindungan mekanisma dan ciri-ciri masa / arus yang tidak boleh diubah-ubah.
Ianya khusus untuk digunakan bagi perlindungan pepasangan elektrik perusahaan, perdagangan
dan kediaman.
Piawaian ini bersabit dengan pemutus litar yang mempunyai kadaran voltan hingga ke 415 volt. Kadaran
arus hingga ke 100 ampiar.
17.1 Binaan
Komponen utama bagi sebuah pemutus litar kecil ialah:
a. Sebuah mekanisma pensuisan (a switching mechanism)
b. Sebuah alat pelantikan otomatik
c. Sebuah alat pemadam arka
d. Sesentuh tetap dan bergerak

15. 17.2 Mekanisma Pensuisan MCB
d. Kendalian (ON, OFF):
Kendalian ON dan OFF boleh dilakukan dengan tangan. Bila MCB telah terpelantik, pemegangnya
(handle) akan berada di kedudukan ke bawah, baiki kerosakan, kemudian alihkan pemegang ke arah ON
(kearah atas). Sekarang MCB boleh berfungsi semula.
Arus lebur (fusing current / rupcturing current):
17.4 Kebaikan MCB Berbanding Dengan Fius HRC Atau Fius Boleh Didawai Semula
a. Ciri-ciri pelantikan beban lampau telah ditentukan oleh pihak pengeluar dan tidak boleh diubah-ubah
b. Keupayaan MCB boleh diuji, ditentukur atau ditempatkan semula (reset)
c. Litar-litar yang rosak begitu mudah dikenalpasti
d. Bekalan boleh dibekalkan dengan mudah dan segera, bila kerosakan telah diperbaiki
18. FIUS SUIS
Fius Suis adalah satu alat pengasing untuk ON dan OFF secara manual tetapi dilengkapkan dengan fius
HRC untuk memberi perlindungan litar pintas. Fius berserta dengan pemegangnya bertindak sebagai
elemen yang menyambung dan memutuskan bekalan.
Fius Suis lazimnya digunakan untuk litar tiga fasa (TPN). Kadaran standard ialah 60A, 100A, 160A, 200a,
300A, 400A, 500A, 600A, 800A.
Jenis fius yang digunakan mestilah HRC kerana kadaran arusnya yang tinggi. Jenis center tag dan off tag
adalah yang biasa digunakan, manakala jenis round cap tidak boleh digunakan kerana sentuhan yang
tidak kukuh untuk menampung arus yang tinggi.
19. SUIS FIUS
Suis Fius hampir menyerupai fius suis tetapi mempunyai perbedaan berikut:
a. Fiusnya berkadaran 60A dan kurang
b. Ia digunakan lebih kepada satu fasa, terdapat juga jenis tiga fasa
c. Fius dari jenis round cap, tanpa tag, boleh digunakan, tak perlu skrew dan nut
d. Ia tidak terpisah dari basbar bekalan apabila di OFF kan

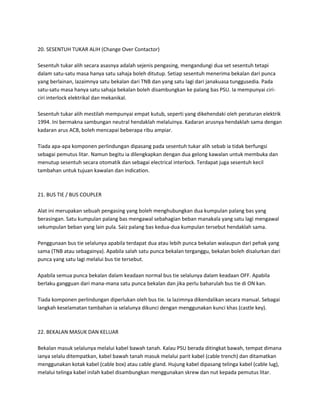

16. 20. SESENTUH TUKAR ALIH (Change Over Contactor)
Sesentuh tukar alih secara asasnya adalah sejenis pengasing, mengandungi dua set sesentuh tetapi
dalam satu-satu masa hanya satu sahaja boleh ditutup. Setiap sesentuh menerima bekalan dari punca
yang berlainan, lazaimnya satu bekalan dari TNB dan yang satu lagi dari janakuasa tunggusedia. Pada
satu-satu masa hanya satu sahaja bekalan boleh disambungkan ke palang bas PSU. Ia mempunyai ciri-ciri
interlock elektrikal dan mekanikal.
Sesentuh tukar alih mestilah mempunyai empat kutub, seperti yang dikehendaki oleh peraturan elektrik
1994. Ini bermakna sambungan neutral hendaklah melaluinya. Kadaran arusnya hendaklah sama dengan
kadaran arus ACB, boleh mencapai beberapa ribu ampiar.
Tiada apa-apa komponen perlindungan dipasang pada sesentuh tukar alih sebab ia tidak berfungsi
sebagai pemutus litar. Namun begitu ia dilengkapkan dengan dua gelong kawalan untuk membuka dan
menutup sesentuh secara otomatik dan sebagai electrical interlock. Terdapat juga sesentuh kecil
tambahan untuk tujuan kawalan dan indication.
21. BUS TIE / BUS COUPLER
Alat ini merupakan sebuah pengasing yang boleh menghubungkan dua kumpulan palang bas yang
berasingan. Satu kumpulan palang bas mengawal sebahagian beban manakala yang satu lagi mengawal
sekumpulan beban yang lain pula. Saiz palang bas kedua-dua kumpulan tersebut hendaklah sama.
Penggunaan bus tie selalunya apabila terdapat dua atau lebih punca bekalan walaupun dari pehak yang
sama (TNB atau sebagainya). Apabila salah satu punca bekalan terganggu, bekalan boleh disalurkan dari
punca yang satu lagi melalui bus tie tersebut.
Apabila semua punca bekalan dalam keadaan normal bus tie selalunya dalam keadaan OFF. Apabila
berlaku gangguan dari mana-mana satu punca bekalan dan jika perlu baharulah bus tie di ON kan.
Tiada komponen perlindungan diperlukan oleh bus tie. Ia lazimnya dikendalikan secara manual. Sebagai
langkah keselamatan tambahan ia selalunya dikunci dengan menggunakan kunci khas (castle key).
22. BEKALAN MASUK DAN KELUAR
Bekalan masuk selalunya melalui kabel bawah tanah. Kalau PSU berada ditingkat bawah, tempat dimana
ianya selalu ditempatkan, kabel bawah tanah masuk melalui parit kabel (cable trench) dan ditamatkan
menggunakan kotak kabel (cable box) atau cable gland. Hujung kabel dipasang telinga kabel (cable lug),
melalui telinga kabel inilah kabel disambungkan menggunakan skrew dan nut kepada pemutus litar.

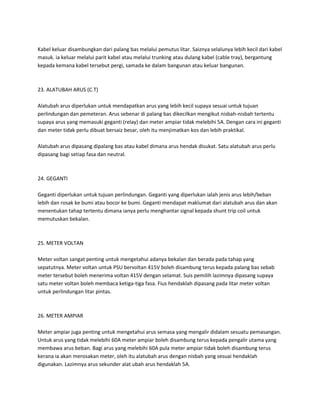

17. Kabel keluar disambungkan dari palang bas melalui pemutus litar. Saiznya selalunya lebih kecil dari kabel
masuk. ia keluar melalui parit kabel atau melalui trunking atau dulang kabel (cable tray), bergantung
kepada kemana kabel tersebut pergi, samada ke dalam bangunan atau keluar bangunan.
23. ALATUBAH ARUS (C.T)
Alatubah arus diperlukan untuk mendapatkan arus yang lebih kecil supaya sesuai untuk tujuan
perlindungan dan pemeteran. Arus sebenar di palang bas dikecilkan mengikut nisbah-nisbah tertentu
supaya arus yang memasuki geganti (relay) dan meter ampiar tidak melebihi 5A. Dengan cara ini geganti
dan meter tidak perlu dibuat bersaiz besar, oleh itu menjimatkan kos dan lebih praktikal.
Alatubah arus dipasang dipalang bas atau kabel dimana arus hendak disukat. Satu alatubah arus perlu
dipasang bagi setiap fasa dan neutral.
24. GEGANTI
Geganti diperlukan untuk tujuan perlindungan. Geganti yang diperlukan ialah jenis arus lebih/beban
lebih dan rosak ke bumi atau bocor ke bumi. Geganti mendapat maklumat dari alatubah arus dan akan
menentukan tahap tertentu dimana ianya perlu menghantar signal kepada shunt trip coil untuk
memutuskan bekalan.
25. METER VOLTAN
Meter voltan sangat penting untuk mengetahui adanya bekalan dan berada pada tahap yang
sepatutnya. Meter voltan untuk PSU bervoltan 415V boleh disambung terus kepada palang bas sebab
meter tersebut boleh menerima voltan 415V dengan selamat. Suis pemilih lazimnya dipasang supaya
satu meter voltan boleh membaca ketiga-tiga fasa. Fius hendaklah dipasang pada litar meter voltan
untuk perlindungan litar pintas.
26. METER AMPIAR
Meter ampiar juga penting untuk mengetahui arus semasa yang mengalir didalam sesuatu pemasangan.
Untuk arus yang tidak melebihi 60A meter ampiar boleh disambung terus kepada pengalir utama yang
membawa arus beban. Bagi arus yang melebihi 60A pula meter ampiar tidak boleh disambung terus
kerana ia akan merosakan meter, oleh itu alatubah arus dengan nisbah yang sesuai hendaklah
digunakan. Lazimnya arus sekunder alat ubah arus hendaklah 5A.

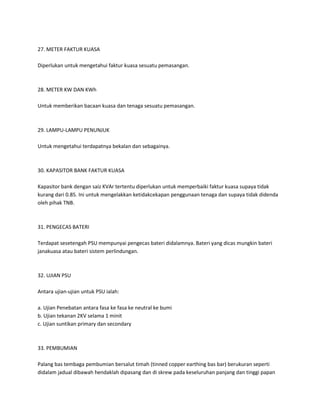

18. 27. METER FAKTUR KUASA
Diperlukan untuk mengetahui faktur kuasa sesuatu pemasangan.
28. METER KW DAN KWh
Untuk memberikan bacaan kuasa dan tenaga sesuatu pemasangan.
29. LAMPU-LAMPU PENUNJUK
Untuk mengetahui terdapatnya bekalan dan sebagainya.
30. KAPASITOR BANK FAKTUR KUASA
Kapasitor bank dengan saiz KVAr tertentu diperlukan untuk memperbaiki faktur kuasa supaya tidak
kurang dari 0.85. Ini untuk mengelakkan ketidakcekapan penggunaan tenaga dan supaya tidak didenda
oleh pihak TNB.
31. PENGECAS BATERI
Terdapat sesetengah PSU mempunyai pengecas bateri didalamnya. Bateri yang dicas mungkin bateri
janakuasa atau bateri sistem perlindungan.
32. UJIAN PSU
Antara ujian-ujian untuk PSU ialah:
a. Ujian Penebatan antara fasa ke fasa ke neutral ke bumi
b. Ujian tekanan 2KV selama 1 minit
c. Ujian suntikan primary dan secondary
33. PEMBUMIAN
Palang bas tembaga pembumian bersalut timah (tinned copper earthing bas bar) berukuran seperti
didalam jadual dibawah hendaklah dipasang dan di skrew pada keseluruhan panjang dan tinggi papan

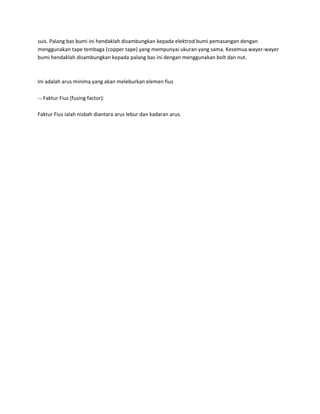

19. suis. Palang bas bumi ini hendaklah disambungkan kepada elektrod bumi pemasangan dengan
menggunakan tape tembaga (copper tape) yang mempunyai ukuran yang sama. Kesemua wayer-wayer
bumi hendaklah disambungkan kepada palang bas ini dengan menggunakan bolt dan nut.
Ini adalah arus minima yang akan meleburkan elemen fius
 Faktur Fius (fusing factor):
Faktur Fius ialah nisbah diantara arus lebur dan kadaran arus.
