1
2

:
3

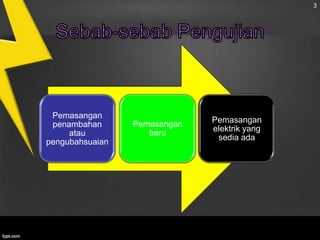

Pemasangan
penambahan
atau
pengubahsuaian

Pemasangan
baru

Pemasangan
elektrik yang
sedia ada

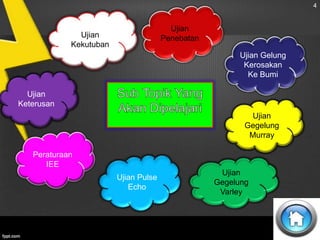

4

Ujian
Penebatan

Ujian
Kekutuban

Ujian Gelung
Kerosakan
Ke Bumi
Ujian
Keterusan
Ujian
Gegelung
Murray
Peraturaan
IEE
Ujian Pulse
Echo

Ujian
Gegelung
Varley
5

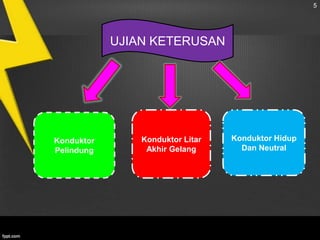

UJIAN KETERUSAN

Konduktor
Pelindung

Konduktor Litar
Akhir Gelang

Konduktor Hidup
Dan Neutral
6

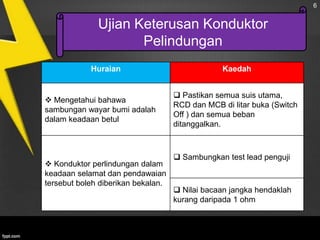

Ujian Keterusan Konduktor
Pelindungan
Huraian

 Mengetahui bahawa
sambungan wayar bumi adalah
dalam keadaan betul

 Konduktor perlindungan dalam
keadaan selamat dan pendawaian
tersebut boleh diberikan bekalan.

Kaedah
 Pastikan semua suis utama,
RCD dan MCB di litar buka (Switch
Off ) dan semua beban
ditanggalkan.

 Sambungkan test lead penguji

 Nilai bacaan jangka hendaklah
kurang daripada 1 ohm
7

Gambar Pengujian
Dijalankan
8

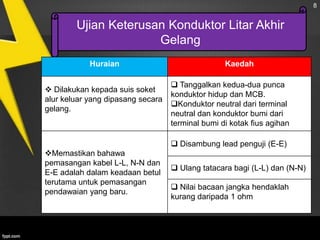

Ujian Keterusan Konduktor Litar Akhir
Gelang
Huraian
 Dilakukan kepada suis soket
alur keluar yang dipasang secara
gelang.

Kaedah
 Tanggalkan kedua-dua punca
konduktor hidup dan MCB.
Konduktor neutral dari terminal
neutral dan konduktor bumi dari
terminal bumi di kotak fius agihan
 Disambung lead penguji (E-E)

Memastikan bahawa
pemasangan kabel L-L, N-N dan
E-E adalah dalam keadaan betul
terutama untuk pemasangan
pendawaian yang baru.

 Ulang tatacara bagi (L-L) dan (N-N)
 Nilai bacaan jangka hendaklah
kurang daripada 1 ohm
9

Gambar Pengujian
Dijalankan
10

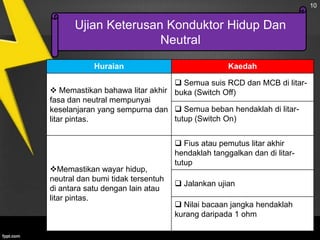

Ujian Keterusan Konduktor Hidup Dan
Neutral
Huraian

Kaedah

 Semua suis RCD dan MCB di litar Memastikan bahawa litar akhir buka (Switch Off)
fasa dan neutral mempunyai
keselanjaran yang sempurna dan  Semua beban hendaklah di litartutup (Switch On)
litar pintas.

Memastikan wayar hidup,
neutral dan bumi tidak tersentuh
di antara satu dengan lain atau
litar pintas.

 Fius atau pemutus litar akhir
hendaklah tanggalkan dan di litartutup
 Jalankan ujian
 Nilai bacaan jangka hendaklah
kurang daripada 1 ohm
11

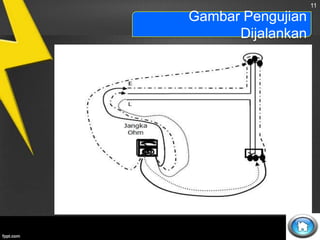

Gambar Pengujian
Dijalankan
12

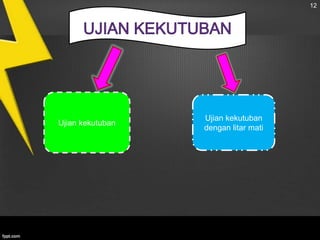

Ujian kekutuban

Ujian kekutuban
dengan litar mati
13

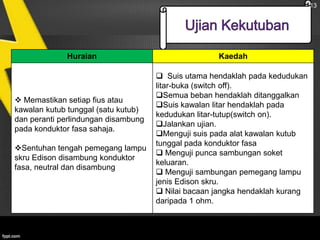

Huraian

 Memastikan setiap fius atau
kawalan kutub tunggal (satu kutub)
dan peranti perlindungan disambung
pada konduktor fasa sahaja.
Sentuhan tengah pemegang lampu
skru Edison disambung konduktor
fasa, neutral dan disambung pada
terminal yang betul

Kaedah

 Suis utama hendaklah pada kedudukan
litar-buka (switch off).
Semua beban hendaklah ditanggalkan
Suis kawalan litar hendaklah pada
kedudukan litar-tutup(switch on).
Jalankan ujian.
Menguji suis pada alat kawalan kutub
tunggal pada konduktor fasa
 Menguji punca sambungan soket
keluaran.
 Menguji sambungan pemegang lampu
jenis Edison skru.
 Nilai bacaan jangka hendaklah kurang
daripada 1 ohm.
14

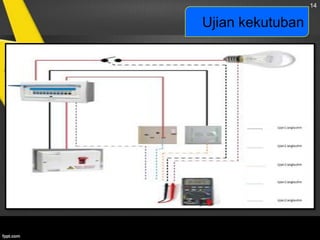

Ujian kekutuban
15

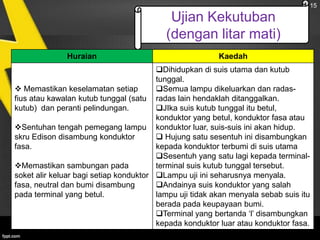

Ujian Kekutuban
(dengan litar mati)
Huraian

Kaedah

Dihidupkan di suis utama dan kutub
tunggal.
 Memastikan keselamatan setiap
Semua lampu dikeluarkan dan radasfius atau kawalan kutub tunggal (satu radas lain hendaklah ditanggalkan.
kutub) dan peranti pelindungan.
JIka suis kutub tunggal itu betul,
konduktor yang betul, konduktor fasa atau
Sentuhan tengah pemegang lampu konduktor luar, suis-suis ini akan hidup.
skru Edison disambung konduktor
 Hujung satu sesentuh ini disambungkan
fasa.
kepada konduktor terbumi di suis utama
Sesentuh yang satu lagi kepada terminalMemastikan sambungan pada
terminal suis kutub tunggal tersebut.
soket alir keluar bagi setiap konduktor Lampu uji ini seharusnya menyala.
fasa, neutral dan bumi disambung
Andainya suis konduktor yang salah
pada terminal yang betul.
lampu uji tidak akan menyala sebab suis itu
terminal yang betul
berada pada keupayaan bumi.
Terminal yang bertanda ‘l’ disambungkan
kepada konduktor luar atau konduktor fasa.
16

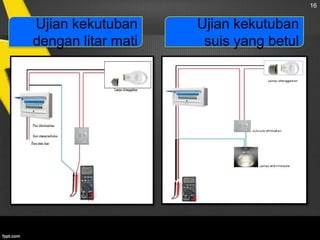

Ujian kekutuban
dengan litar mati

Ujian kekutuban
suis yang betul
17

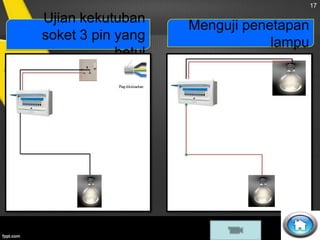

Ujian kekutuban
soket 3 pin yang
betul

Menguji penetapan
lampu
18

UJIAN PENEBATAN

Ujian Penebat

Di antara kabel
fasa dengan
kabel neutral

Di antara kabel
bumi dengan
semua kabel lain
yang membawa
arus

Ujian Rintangan
Penebat

Di antara
pengalir hidup.

Di antara
punca bumi
19

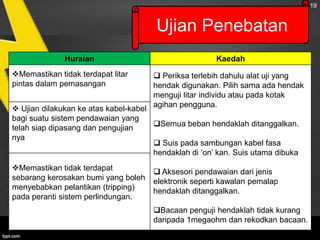

Ujian Penebatan
Huraian
Memastikan tidak terdapat litar
pintas dalam pemasangan

Kaedah
 Periksa terlebih dahulu alat uji yang
hendak digunakan. Pilih sama ada hendak
menguji litar individu atau pada kotak
agihan pengguna.

 Ujian dilakukan ke atas kabel-kabel
bagi suatu sistem pendawaian yang
Semua beban hendaklah ditanggalkan.
telah siap dipasang dan pengujian
nya
 Suis pada sambungan kabel fasa
hendaklah di ‘on’ kan. Suis utama dibuka
Memastikan tidak terdapat
sebarang kerosakan bumi yang boleh
menyebabkan pelantikan (tripping)
pada peranti sistem perlindungan.

 Aksesori pendawaian dari jenis
elektronik seperti kawalan pemalap
hendaklah ditanggalkan.
Bacaan penguji hendaklah tidak kurang
daripada 1megaohm dan rekodkan bacaan.
20

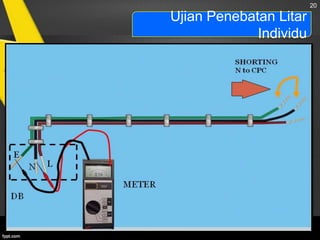

Ujian Penebatan Litar
Individu
21

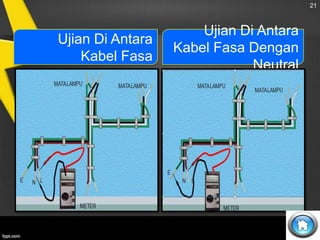

Ujian Di Antara
Kabel Fasa

Ujian Di Antara
Kabel Fasa Dengan
Neutral
22

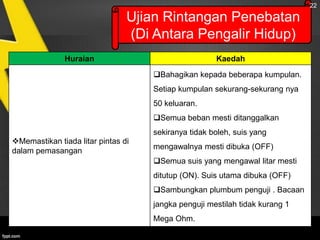

Ujian Rintangan Penebatan
(Di Antara Pengalir Hidup)
Huraian

Kaedah
Bahagikan kepada beberapa kumpulan.
Setiap kumpulan sekurang-sekurang nya
50 keluaran.

Semua beban mesti ditanggalkan
sekiranya tidak boleh, suis yang
Memastikan tiada litar pintas di
dalam pemasangan

mengawalnya mesti dibuka (OFF)
Semua suis yang mengawal litar mesti

ditutup (ON). Suis utama dibuka (OFF)
Sambungkan plumbum penguji . Bacaan
jangka penguji mestilah tidak kurang 1
Mega Ohm.
23

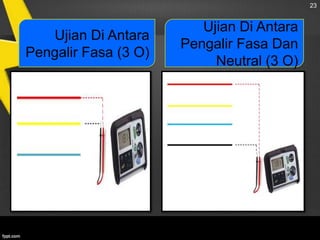

Ujian Di Antara
Pengalir Fasa (3 O)

Ujian Di Antara
Pengalir Fasa Dan
Neutral (3 O)
24

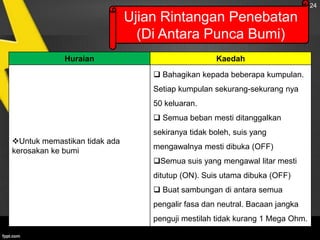

Ujian Rintangan Penebatan
(Di Antara Punca Bumi)
Huraian

Kaedah
 Bahagikan kepada beberapa kumpulan.
Setiap kumpulan sekurang-sekurang nya
50 keluaran.

 Semua beban mesti ditanggalkan
sekiranya tidak boleh, suis yang
Untuk memastikan tidak ada
kerosakan ke bumi

mengawalnya mesti dibuka (OFF)
Semua suis yang mengawal litar mesti

ditutup (ON). Suis utama dibuka (OFF)
 Buat sambungan di antara semua
pengalir fasa dan neutral. Bacaan jangka
penguji mestilah tidak kurang 1 Mega Ohm.

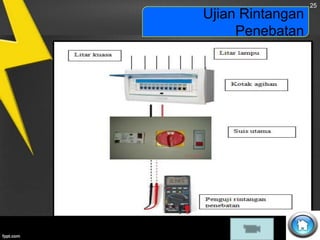

Ujian Rintangan
Penebatan

25

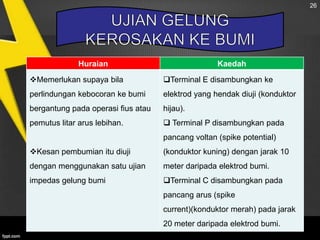

26

Huraian

Kaedah

Memerlukan supaya bila

Terminal E disambungkan ke

perlindungan kebocoran ke bumi

elektrod yang hendak diuji (konduktor

bergantung pada operasi fius atau

hijau).

pemutus litar arus lebihan.

 Terminal P disambungkan pada
pancang voltan (spike potential)

Kesan pembumian itu diuji

(konduktor kuning) dengan jarak 10

dengan menggunakan satu ujian

meter daripada elektrod bumi.

impedas gelung bumi

Terminal C disambungkan pada
pancang arus (spike
current)(konduktor merah) pada jarak
20 meter daripada elektrod bumi.
27

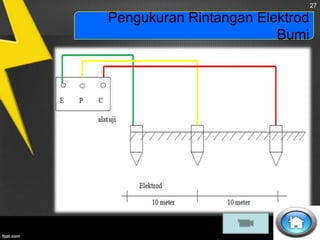

Pengukuran Rintangan Elektrod
Bumi

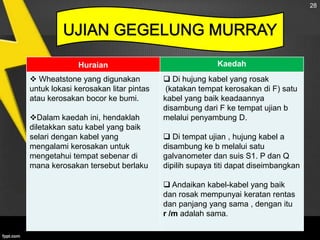

28

Huraian
 Wheatstone yang digunakan
untuk lokasi kerosakan litar pintas
atau kerosakan bocor ke bumi.
Dalam kaedah ini, hendaklah
diletakkan satu kabel yang baik
selari dengan kabel yang
mengalami kerosakan untuk
mengetahui tempat sebenar di
mana kerosakan tersebut berlaku

Kaedah
 Di hujung kabel yang rosak
(katakan tempat kerosakan di F) satu
kabel yang baik keadaannya
disambung dari F ke tempat ujian b
melalui penyambung D.

 Di tempat ujian , hujung kabel a
disambung ke b melalui satu
galvanometer dan suis S1. P dan Q
dipilih supaya titi dapat diseimbangkan
 Andaikan kabel-kabel yang baik
dan rosak mempunyai keratan rentas
dan panjang yang sama , dengan itu
r /m adalah sama.
29

Kaedah


Bila seimbang :
Q X ( Perintang kabel aF ) = P X
( Perintang kabel bD + DF)
Q X ( r Lx) = P X [ rL + r(L – Lx) ]
rQLx = rP ( 2L – Lx)
rQLx + rPLx = r2PL
rLx ( Q + P) = r2PL
Lx = 2PL
Q+P

 Jika L diketahui nilainya, maka Lx
boleh dikira, iaitu jarak kerosakan kabel
dari stesen ujian.
 Sekiranya L dan r bagi kabel baik dan
rosak tidak sama , maka rumus diatasi akan
berubah . katakan
r’ = rintangan /unit panjang bagi kabel
baik
L’ = panjang bagi kabel baik
Maka
( rLx )X (Q ) = P [r(L – Lx ) + r’L’]
rQLx = Pr( L – Lx) + Pr’L’
rQLx – rP(L – Lx) = Pr’L’
rLx(Q+ P) = PrL + Pr’L’
rLx(Q+ P) = r(PL + Pr’L’)
r
Lx = P ( L + r’/r L’ )
30

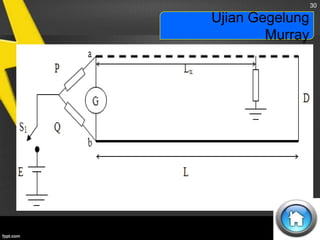

Ujian Gegelung
Murray
31

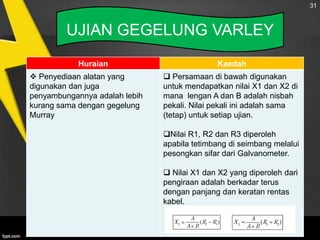

UJIAN GEGELUNG VARLEY
Huraian
 Penyediaan alatan yang
digunakan dan juga
penyambungannya adalah lebih
kurang sama dengan gegelung
Murray

Kaedah
 Persamaan di bawah digunakan
untuk mendapatkan nilai X1 dan X2 di
mana lengan A dan B adalah nisbah
pekali. Nilai pekali ini adalah sama
(tetap) untuk setiap ujian.
Nilai R1, R2 dan R3 diperoleh
apabila tetimbang di seimbang melalui
pesongkan sifar dari Galvanometer.
 Nilai X1 dan X2 yang diperoleh dari
pengiraan adalah berkadar terus
dengan panjang dan keratan rentas
kabel.
32

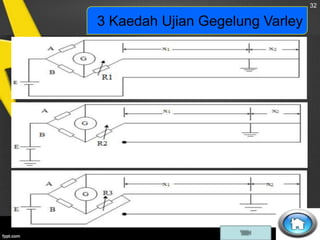

3 Kaedah Ujian Gegelung Varley
33

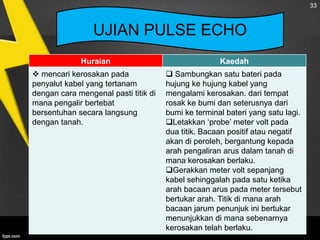

UJIAN PULSE ECHO
Huraian

Kaedah

 mencari kerosakan pada
penyalut kabel yang tertanam
dengan cara mengenal pasti titik di
mana pengalir bertebat
bersentuhan secara langsung
dengan tanah.

 Sambungkan satu bateri pada
hujung ke hujung kabel yang
mengalami kerosakan. dari tempat
rosak ke bumi dan seterusnya dari
bumi ke terminal bateri yang satu lagi.
Letakkan ‘probe’ meter volt pada
dua titik. Bacaan positif atau negatif
akan di peroleh, bergantung kepada
arah pengaliran arus dalam tanah di
mana kerosakan berlaku.
Gerakkan meter volt sepanjang
kabel sehinggalah pada satu ketika
arah bacaan arus pada meter tersebut
bertukar arah. Titik di mana arah
bacaan jarum penunjuk ini bertukar
menunjukkan di mana sebenarnya
kerosakan telah berlaku.

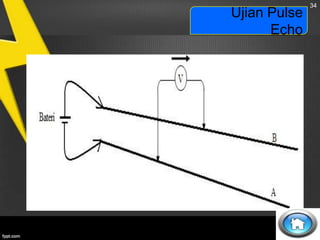

Ujian Pulse
Echo

34
35

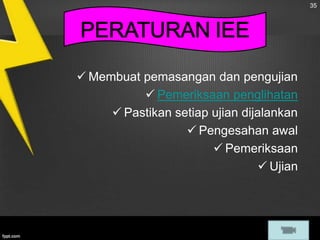

 Membuat pemasangan dan pengujian
 Pemeriksaan penglihatan
 Pastikan setiap ujian dijalankan
 Pengesahan awal
 Pemeriksaan
 Ujian
