1. PROGRAM PERSONNEL BINAAN
MD EMRAN BIN
SAIDI
KKBBM

2. WELCOME!!!
Program Personnel Binaan
Building Wiring Installation
Kredit untuk ;
CIDB & ABM

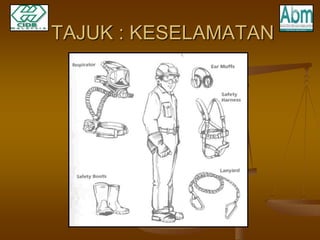

3. TAJUK : KESELAMATAN

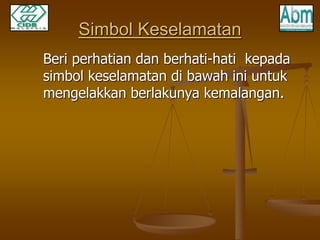

4. Simbol Keselamatan
Beri perhatian dan berhati-hati kepada
simbol keselamatan di bawah ini untuk
mengelakkan berlakunya kemalangan.

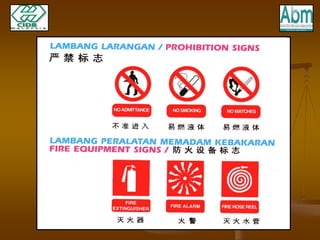

5. LAMBANG AMARAN
(WARNING SIGNS)

7. LAMBANG MANDATORI
(MANDATORY SIGNS)

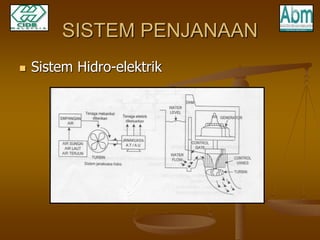

8. SISTEM PENJANAAN
 Sistem Hidro-elektrik

9. SISTEM PENJANAAN
 Sistem Janakuasa Stim

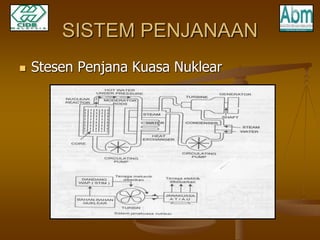

10. SISTEM PENJANAAN
 Stesen Penjana Kuasa Nuklear

11. SISTEM PENJANAAN
 Penjana Kuasa Diesel

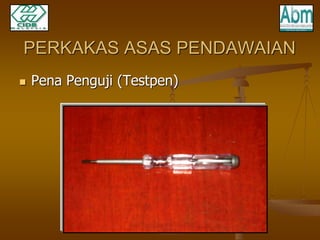

12. PERKAKAS ASAS PENDAWAIAN
 Pena Penguji (Testpen)

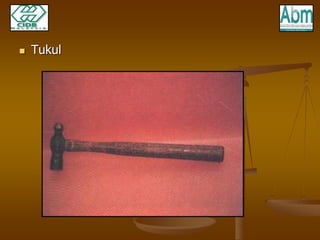

13.  Tukul

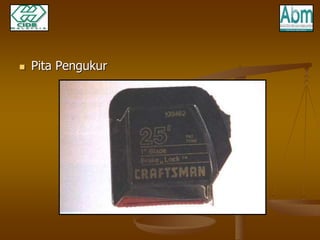

14.  Pita Pengukur

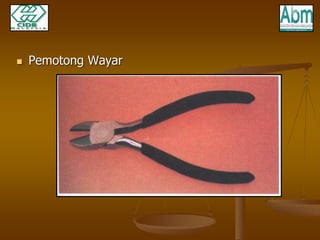

15.  Pemotong Wayar

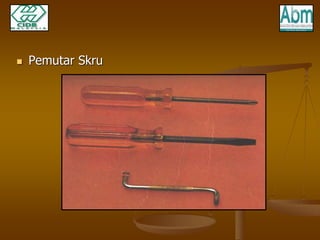

16.  Pemutar Skru

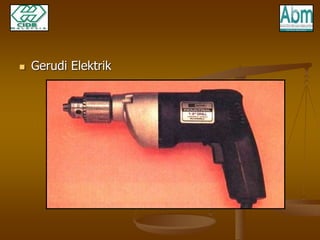

17.  Gerudi Elektrik

18.  Cordless Drill

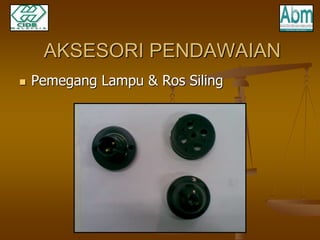

19. AKSESORI PENDAWAIAN
 Pemegang Lampu & Ros Siling

20.  Suis Lampu & Soket Alir Keluar

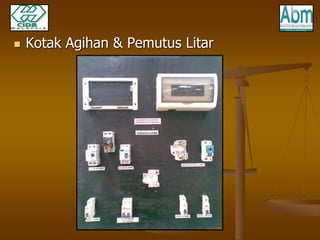

21.  Kotak Agihan & Pemutus Litar

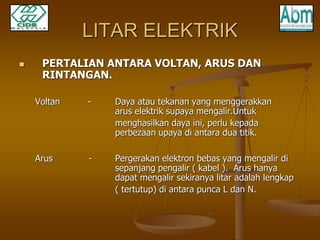

22. LITAR ELEKTRIK
 PERTALIAN ANTARA VOLTAN, ARUS DAN
RINTANGAN.
Voltan - Daya atau tekanan yang menggerakkan
arus elektrik supaya mengalir.Untuk
menghasilkan daya ini, perlu kepada
perbezaan upaya di antara dua titik.
Arus - Pergerakan elektron bebas yang mengalir di
sepanjang pengalir ( kabel ). Arus hanya
dapat mengalir sekiranya litar adalah lengkap
( tertutup) di antara punca L dan N.

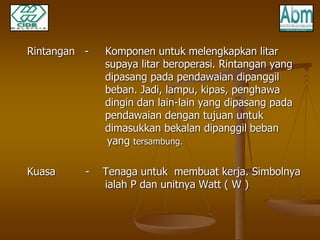

23. Rintangan - Komponen untuk melengkapkan litar
supaya litar beroperasi. Rintangan yang
dipasang pada pendawaian dipanggil
beban. Jadi, lampu, kipas, penghawa
dingin dan lain-lain yang dipasang pada
pendawaian dengan tujuan untuk
dimasukkan bekalan dipanggil beban
yang tersambung.
Kuasa - Tenaga untuk membuat kerja. Simbolnya
ialah P dan unitnya Watt ( W )

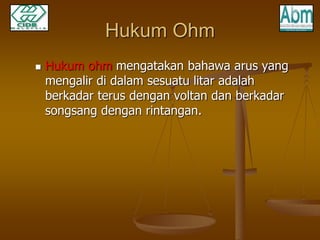

24. Hukum Ohm
 Hukum ohm mengatakan bahawa arus yang
mengalir di dalam sesuatu litar adalah
berkadar terus dengan voltan dan berkadar
songsang dengan rintangan.

25. Litar Elektrik terbahagi kepada 3 :
a) Litar Sesiri
 Sambungan sesiri ialah sambungan dua
atau lebih beban dalam satu litar.
Sambungan jenis ini menyediakan hanya
satu laluan untuk arus mengalir.

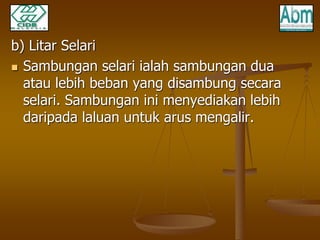

26. b) Litar Selari
 Sambungan selari ialah sambungan dua
atau lebih beban yang disambung secara
selari. Sambungan ini menyediakan lebih
daripada laluan untuk arus mengalir.

27. c) Litar Siri Selari
 Litar sesiri-selari adalah merupakan
gabungan antara litar sesiri dan selari. Maka
dengan sendirinya ciri-ciri bagi litar sesiri
dan selari mempengaruhi litar jenis ini.

28. KABEL & PENGALIR
 Kabel terdiri daripada :
a) Pengalir
-Ialah suatu bahan yang membenarkan
pengaliran elektron bebas atau secara
beban mengalir melaluinya.
Contoh: Kuprum dan Aluminium.

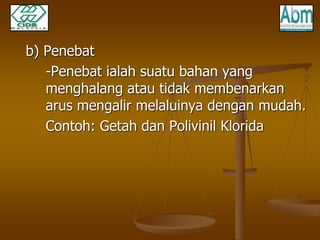

29. b) Penebat
-Penebat ialah suatu bahan yang
menghalang atau tidak membenarkan
arus mengalir melaluinya dengan mudah.
Contoh: Getah dan Polivinil Klorida

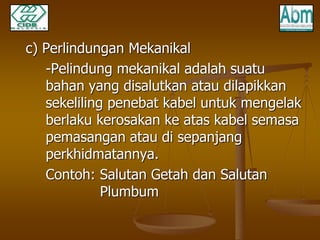

30. c) Perlindungan Mekanikal
-Pelindung mekanikal adalah suatu
bahan yang disalutkan atau dilapikkan
sekeliling penebat kabel untuk mengelak
berlaku kerosakan ke atas kabel semasa
pemasangan atau di sepanjang
perkhidmatannya.
Contoh: Salutan Getah dan Salutan
Plumbum

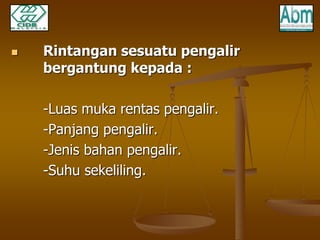

31.  Rintangan sesuatu pengalir
bergantung kepada :
-Luas muka rentas pengalir.
-Panjang pengalir.
-Jenis bahan pengalir.
-Suhu sekeliling.

32.  Kelas-kelas teras kabel :

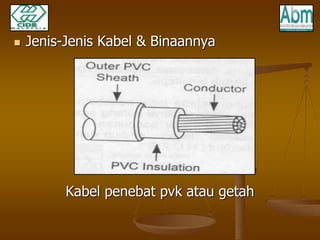

33.  Jenis-Jenis Kabel & Binaannya
Kabel penebat pvk atau getah

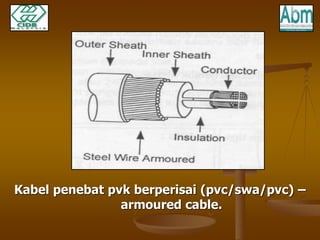

34. Kabel penebat pvk berperisai (pvc/swa/pvc) –
armoured cable.

35. Kabel PILCDSTA (Paper Insulated Lead
Covered Double Steel Tape Armoured) –
Kabel berpenebat kertas

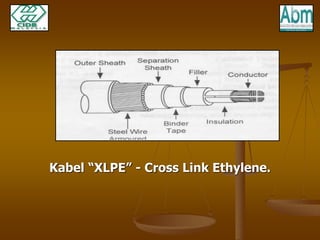

36. Kabel “XLPE” - Cross Link Ethylene.

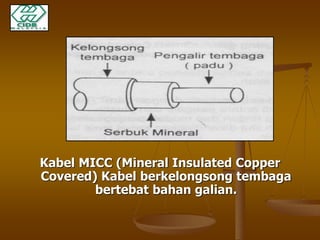

37. Kabel MICC (Mineral Insulated Copper
Covered) Kabel berkelongsong tembaga
bertebat bahan galian.

38. Contoh-contoh kabel elektrik

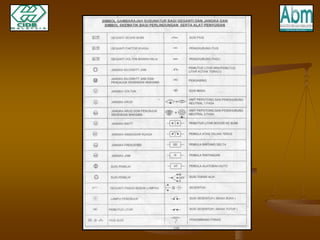

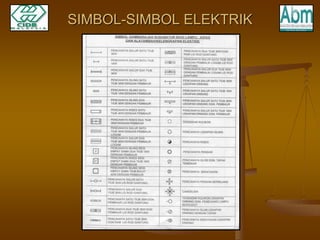

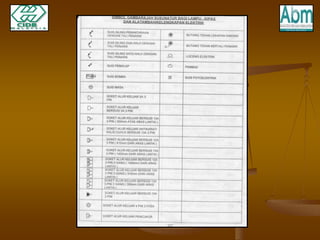

39. SIMBOL-SIMBOL ELEKTRIK

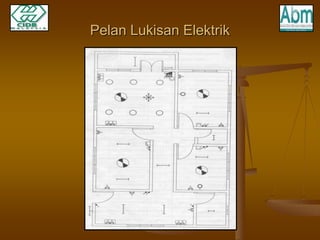

43. Pelan Lukisan Elektrik

44.  Contoh satu gambarajah skema litar pengguna

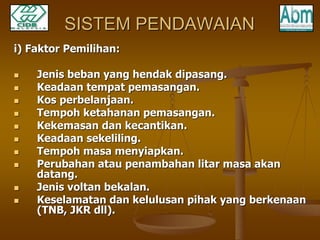

45. SISTEM PENDAWAIAN
i) Faktor Pemilihan:
 Jenis beban yang hendak dipasang.
 Keadaan tempat pemasangan.
 Kos perbelanjaan.
 Tempoh ketahanan pemasangan.
 Kekemasan dan kecantikan.
 Keadaan sekeliling.
 Tempoh masa menyiapkan.
 Perubahan atau penambahan litar masa akan
datang.
 Jenis voltan bekalan.
 Keselamatan dan kelulusan pihak yang berkenaan
(TNB, JKR dll).

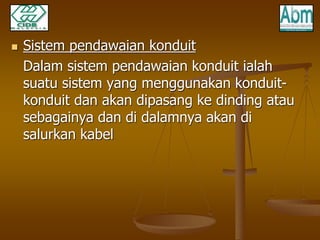

46.  Sistem pendawaian konduit
Dalam sistem pendawaian konduit ialah
suatu sistem yang menggunakan konduit-konduit
dan akan dipasang ke dinding atau
sebagainya dan di dalamnya akan di
salurkan kabel

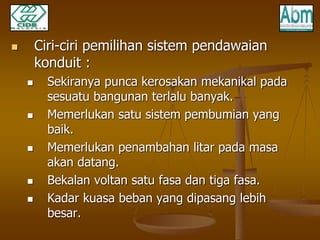

47.  Ciri-ciri pemilihan sistem pendawaian
konduit :
 Sekiranya punca kerosakan mekanikal pada
sesuatu bangunan terlalu banyak.
 Memerlukan satu sistem pembumian yang
baik.
 Memerlukan penambahan litar pada masa
akan datang.
 Bekalan voltan satu fasa dan tiga fasa.
 Kadar kuasa beban yang dipasang lebih
besar.

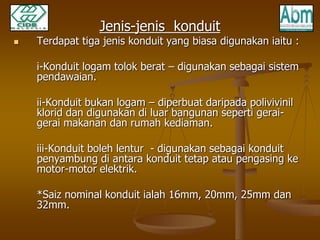

48. Jenis-jenis konduit
 Terdapat tiga jenis konduit yang biasa digunakan iaitu :
i-Konduit logam tolok berat – digunakan sebagai sistem
pendawaian.
ii-Konduit bukan logam – diperbuat daripada polivivinil
klorid dan digunakan di luar bangunan seperti gerai-gerai
makanan dan rumah kediaman.
iii-Konduit boleh lentur - digunakan sebagai konduit
penyambung di antara konduit tetap atau pengasing ke
motor-motor elektrik.
*Saiz nominal konduit ialah 16mm, 20mm, 25mm dan
32mm.

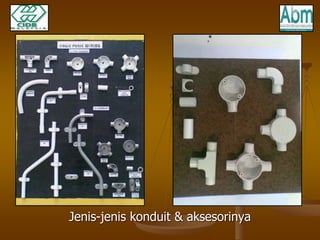

49. Jenis-jenis konduit & aksesorinya

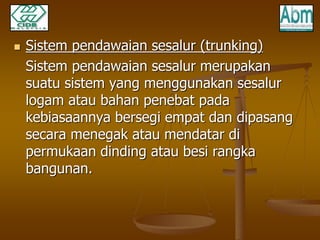

50.  Sistem pendawaian sesalur (trunking)
Sistem pendawaian sesalur merupakan
suatu sistem yang menggunakan sesalur
logam atau bahan penebat pada
kebiasaannya bersegi empat dan dipasang
secara menegak atau mendatar di
permukaan dinding atau besi rangka
bangunan.

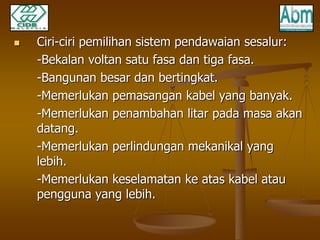

51.  Ciri-ciri pemilihan sistem pendawaian sesalur:
-Bekalan voltan satu fasa dan tiga fasa.
-Bangunan besar dan bertingkat.
-Memerlukan pemasangan kabel yang banyak.
-Memerlukan penambahan litar pada masa akan
datang.
-Memerlukan perlindungan mekanikal yang
lebih.
-Memerlukan keselamatan ke atas kabel atau
pengguna yang lebih.

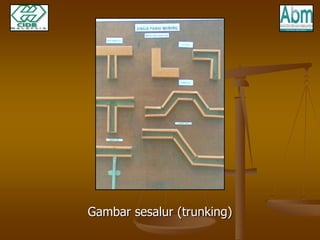

52. Gambar sesalur (trunking)

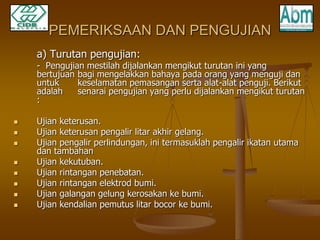

53. PEMERIKSAAN DAN PENGUJIAN
a) Turutan pengujian:
- Pengujian mestilah dijalankan mengikut turutan ini yang
bertujuan bagi mengelakkan bahaya pada orang yang menguji dan
untuk keselamatan pemasangan serta alat-alat penguji. Berikut
adalah senarai pengujian yang perlu dijalankan mengikut turutan
:
 Ujian keterusan.
 Ujian keterusan pengalir litar akhir gelang.
 Ujian pengalir perlindungan, ini termasuklah pengalir ikatan utama
dan tambahan
 Ujian kekutuban.
 Ujian rintangan penebatan.
 Ujian rintangan elektrod bumi.
 Ujian galangan gelung kerosakan ke bumi.
 Ujian kendalian pemutus litar bocor ke bumi.

54. ALAT-ALAT UJI
Megger @ Insulation Tester

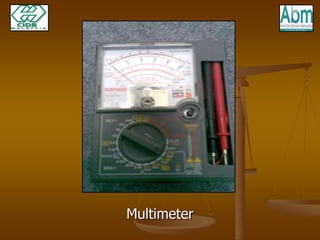

55. Multimeter

56. Earth Tester
