Reka-Bentuk-Elektrik.pptx
- 1.

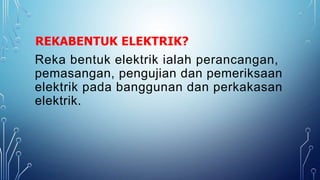

- 2. REKABENTUK ELEKTRIK? Reka bentukelektrik ialah perancangan, pemasangan, pengujian dan pemeriksaan elektrik pada banggunan dan perkakasan elektrik.

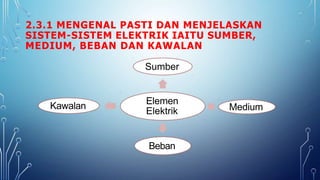

- 3. 2.3.1 MENGENAL PASTIDAN MENJELASKAN SISTEM-SISTEM ELEKTRIK IAITU SUMBER, MEDIUM, BEBAN DAN KAWALAN Sumber Kawalan Medium Elemen Elektrik Beban

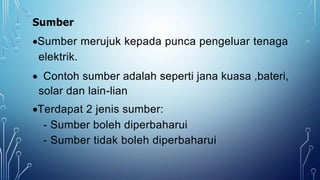

- 4. Sumber Sumber merujuk kepadapunca pengeluar tenaga elektrik. Contoh sumber adalah seperti jana kuasa ,bateri, solar dan lain-lian Terdapat 2 jenis sumber: - Sumber boleh diperbaharui - Sumber tidak boleh diperbaharui

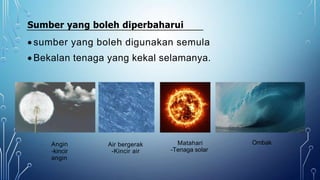

- 5. Sumber yang bolehdiperbaharui sumber yang boleh digunakan semula Bekalan tenaga yang kekal selamanya. Angin -kincir angin Ombak Matahari -Tenaga solar Air bergerak -Kincir air
- 6. Sumber yang tidakboleh diperbaharui Sumber yang akan habis dan tidak dapat dikitar semula. Petroleum Arang batu Gas Nuklear

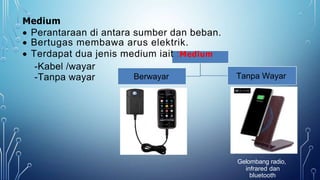

- 7. Tanpa Wayar Berwayar Medium Perantaraandi antara sumber dan beban. Bertugas membawa arus elektrik. Terdapat dua jenis medium iait :Medium -Kabel /wayar -Tanpa wayar Gelombang radio, infrared dan bluetooth

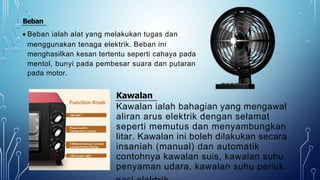

- 8. Beban Beban ialahalat yang melakukan tugas dan menggunakan tenaga elektrik. Beban ini menghasilkan kesan tertentu seperti cahaya pada mentol, bunyi pada pembesar suara dan putaran pada motor. Kawalan Kawalan ialah bahagian yang mengawal aliran arus elektrik dengan selamat seperti memutus dan menyambungkan litar. Kawalan ini boleh dilakukan secara insaniah (manual) dan automatik contohnya kawalan suis, kawalan suhu penyaman udara, kawalan suhu periuk

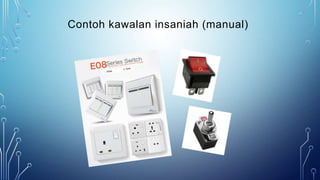

- 9. Contoh kawalan insaniah(manual)

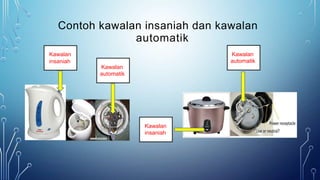

- 10. Contoh kawalan insaniahdan kawalan automatik Kawalan insaniah Kawalan automatik Kawalan automatik Kawalan insaniah

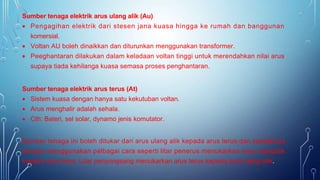

- 11. Sumber tenaga elektrikarus ulang alik (Au) Pengagihan elektrik dari stesen jana kuasa hingga ke rumah dan banggunan komersial. Voltan AU boleh dinaikkan dan diturunkan menggunakan transformer. Peeghantaran dilakukan dalam keladaan voltan tinggi untuk merendahkan nilai arus supaya tiada kehilanga kuasa semasa proses penghantaran. Sumber tenaga elektrik arus terus (At) Sistem kuasa dengan hanya satu kekutuban voltan. Arus menghalir adalah sehala. Cth: Bateri, sel solar, dynamo jenis komutator. Sumber tenaga ini boleh ditukar dari arus ulang alik kepada arus terus dan sebaliknya dengan menggunakan pelbagai cara seperti litar penerus menukarkan arus ulangalik kepada arus terus. Litar penyongsang menukarkan arus terus kepada arus ulang-alik.

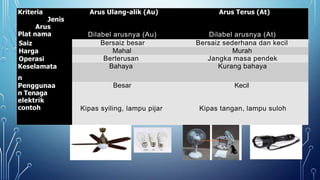

- 12. Kriteria Jenis Arus Plat nama Arus Ulang-alik(Au) Dilabel arusnya (Au) Arus Terus (At) Dilabel arusnya (At) Saiz Bersaiz besar Bersaiz sederhana dan kecil Harga Mahal Murah Operasi Berterusan Jangka masa pendek Keselamata n Bahaya Kurang bahaya Penggunaa n Tenaga elektrik contoh Besar Kipas syiling, lampu pijar Kecil Kipas tangan, lampu suloh

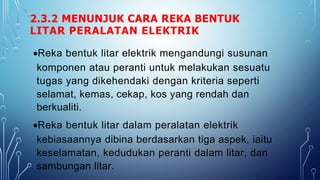

- 13. 2.3.2 MENUNJUK CARAREKA BENTUK LITAR PERALATAN ELEKTRIK Reka bentuk litar elektrik mengandungi susunan komponen atau peranti untuk melakukan sesuatu tugas yang dikehendaki dengan kriteria seperti selamat, kemas, cekap, kos yang rendah dan berkualiti. Reka bentuk litar dalam peralatan elektrik kebiasaannya dibina berdasarkan tiga aspek, iaitu keselamatan, kedudukan peranti dalam litar, dan sambungan litar.

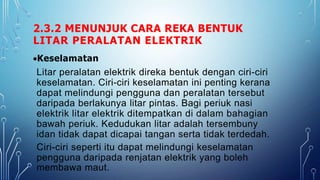

- 14. 2.3.2 MENUNJUK CARAREKA BENTUK LITAR PERALATAN ELEKTRIK Keselamatan Litar peralatan elektrik direka bentuk dengan ciri-ciri keselamatan. Ciri-ciri keselamatan ini penting kerana dapat melindungi pengguna dan peralatan tersebut daripada berlakunya litar pintas. Bagi periuk nasi elektrik litar elektrik ditempatkan di dalam bahagian bawah periuk. Kedudukan litar adalah tersembuny idan tidak dapat dicapai tangan serta tidak terdedah. Ciri-ciri seperti itu dapat melindungi keselamatan pengguna daripada renjatan elektrik yang boleh membawa maut.

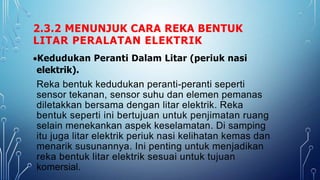

- 15. 2.3.2 MENUNJUK CARAREKA BENTUK LITAR PERALATAN ELEKTRIK Kedudukan Peranti Dalam Litar (periuk nasi elektrik). Reka bentuk kedudukan peranti-peranti seperti sensor tekanan, sensor suhu dan elemen pemanas diletakkan bersama dengan litar elektrik. Reka bentuk seperti ini bertujuan untuk penjimatan ruang selain menekankan aspek keselamatan. Di samping itu juga litar elektrik periuk nasi kelihatan kemas dan menarik susunannya. Ini penting untuk menjadikan reka bentuk litar elektrik sesuai untuk tujuan komersial.

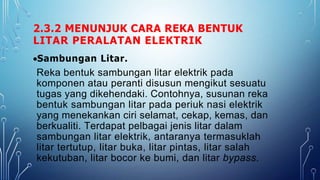

- 16. 2.3.2 MENUNJUK CARAREKA BENTUK LITAR PERALATAN ELEKTRIK Sambungan Litar. Reka bentuk sambungan litar elektrik pada komponen atau peranti disusun mengikut sesuatu tugas yang dikehendaki. Contohnya, susunan reka bentuk sambungan litar pada periuk nasi elektrik yang menekankan ciri selamat, cekap, kemas, dan berkualiti. Terdapat pelbagai jenis litar dalam sambungan litar elektrik, antaranya termasuklah litar tertutup, litar buka, litar pintas, litar salah kekutuban, litar bocor ke bumi, dan litar bypass.
- 17. 2.3.3 MEMBUAT PENGIRAANPARAMETER ELEKTRIK DALAM REKA BENTUK LITAR Parameter elektrik seperti voltan, arus, rintangan dan kuasa. Hubungan voltan dan arus elektrik adalah berkadar terus. Ini bermaksud apabila voltan bertambah, arus elektrik akan bertambah juga. Manakala hubungan rintangan dan arus elektrik adalah berkadar songsang. Hubungan antara dua parameter ini menerangkan bahawa apabila rintangan bertambah tetapi arus akan berkurangan. Keadaan ini dapat disimpulkan dalam rumusan yang dipanggil sebagai hukum ohm. Parameter ini boleh dikira jumlah penggunaannya.

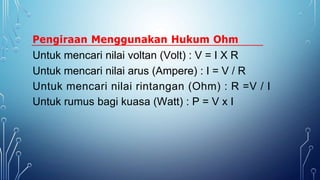

- 18. Pengiraan Menggunakan HukumOhm Untuk mencari nilai voltan (Volt) : V = I X R Untuk mencari nilai arus (Ampere) : I = V / R Untuk mencari nilai rintangan (Ohm) : R =V / I Untuk rumus bagi kuasa (Watt) : P = V x I

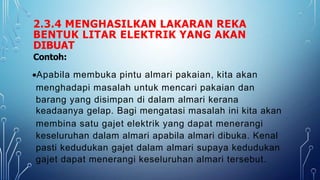

- 19. 2.3.4 MENGHASILKAN LAKARANREKA BENTUK LITAR ELEKTRIK YANG AKAN DIBUAT Contoh: Apabila membuka pintu almari pakaian, kita akan menghadapi masalah untuk mencari pakaian dan barang yang disimpan di dalam almari kerana keadaanya gelap. Bagi mengatasi masalah ini kita akan membina satu gajet elektrik yang dapat menerangi keseluruhan dalam almari apabila almari dibuka. Kenal pasti kedudukan gajet dalam almari supaya kedudukan gajet dapat menerangi keseluruhan almari tersebut.

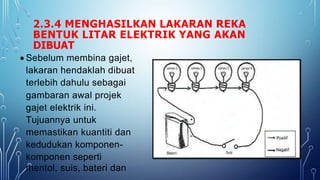

- 20. 2.3.4 MENGHASILKAN LAKARANREKA BENTUK LITAR ELEKTRIK YANG AKAN DIBUAT Sebelum membina gajet, lakaran hendaklah dibuat terlebih dahulu sebagai gambaran awal projek gajet elektrik ini. Tujuannya untuk memastikan kuantiti dan kedudukan komponen- komponen seperti mentol, suis, bateri dan

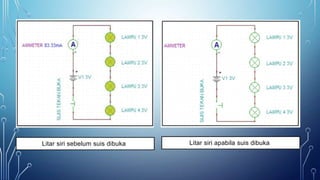

- 21. Litar siri sebelumsuis dibuka Litar siri apabila suis dibuka

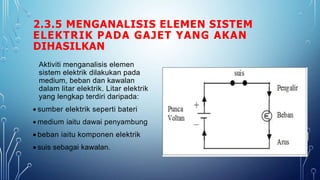

- 22. 2.3.5 MENGANALISIS ELEMENSISTEM ELEKTRIK PADA GAJET YANG AKAN DIHASILKAN Aktiviti menganalisis elemen sistem elektrik dilakukan pada medium, beban dan kawalan dalam litar elektrik. Litar elektrik yang lengkap terdiri daripada: sumber elektrik seperti bateri medium iaitu dawai penyambung beban iaitu komponen elektrik suis sebagai kawalan.

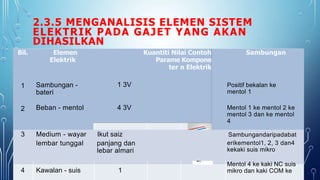

- 23. 2.3.5 MENGANALISIS ELEMENSISTEM ELEKTRIK PADA GAJET YANG AKAN DIHASILKAN Bil. 1 2 Elemen Elektrik Sambungan - bateri Beban - mentol Kuantiti Nilai Contoh Parame Kompone ter n Elektrik 1 3V 4 3V Sambungan Positif bekalan ke mentol 1 Mentol 1 ke mentol 2 ke mentol 3 dan ke mentol 4 3 Medium - wayar Ikut saiz Sambungandaripadabat lembar tunggal panjang dan lebar almari erikementol1, 2, 3 dan4 kekaki suis mikro 4 Kawalan - suis 1 Mentol 4 ke kaki NC suis mikro dan kaki COM ke

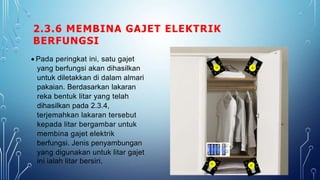

- 24. 2.3.6 MEMBINA GAJETELEKTRIK BERFUNGSI Pada peringkat ini, satu gajet yang berfungsi akan dihasilkan untuk diletakkan di dalam almari pakaian. Berdasarkan lakaran reka bentuk litar yang telah dihasilkan pada 2.3.4, terjemahkan lakaran tersebut kepada litar bergambar untuk membina gajet elektrik berfungsi. Jenis penyambungan yang digunakan untuk litar gajet ini ialah litar bersiri.

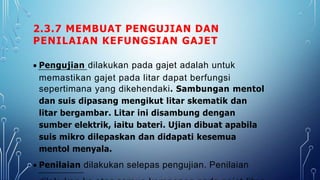

- 25. 2.3.7 MEMBUAT PENGUJIANDAN PENILAIAN KEFUNGSIAN GAJET Pengujian dilakukan pada gajet adalah untuk memastikan gajet pada litar dapat berfungsi sepertimana yang dikehendaki. Sambungan mentol dan suis dipasang mengikut litar skematik dan litar bergambar. Litar ini disambung dengan sumber elektrik, iaitu bateri. Ujian dibuat apabila suis mikro dilepaskan dan didapati kesemua mentol menyala. Penilaian dilakukan selepas pengujian. Penilaian

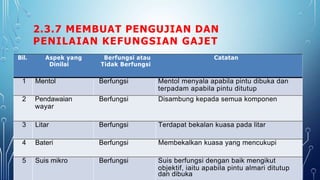

- 26. 2.3.7 MEMBUAT PENGUJIANDAN PENILAIAN KEFUNGSIAN GAJET Bil. Aspek yang Dinilai Berfungsi atau Tidak Berfungsi Catatan 1 Mentol Berfungsi Mentol menyala apabila pintu dibuka dan terpadam apabila pintu ditutup 2 Pendawaian wayar Berfungsi Disambung kepada semua komponen 3 Litar Berfungsi Terdapat bekalan kuasa pada litar 4 Bateri Berfungsi Membekalkan kuasa yang mencukupi 5 Suis mikro Berfungsi Suis berfungsi dengan baik mengikut objektif, iaitu apabila pintu almari ditutup dan dibuka

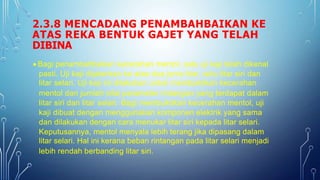

- 27. 2.3.8 MENCADANG PENAMBAHBAIKANKE ATAS REKA BENTUK GAJET YANG TELAH DIBINA Bagi penambahbaikan kecerahan mentol, satu uji kaji telah dikenal pasti. Uji kaji dijalankan ke atas dua jenis litar, iaitu litar siri dan litar selari. Uji kaji ini dilakukan untuk membuktikan kecerahan mentol dan jumlah nilai parameter rintangan yang terdapat dalam litar siri dan litar selari. Bagi membuktikan kecerahan mentol, uji kaji dibuat dengan menggunakan komponen elektrik yang sama dan dilakukan dengan cara menukar litar siri kepada litar selari. Keputusannya, mentol menyala lebih terang jika dipasang dalam litar selari. Hal ini kerana beban rintangan pada litar selari menjadi lebih rendah berbanding litar siri.

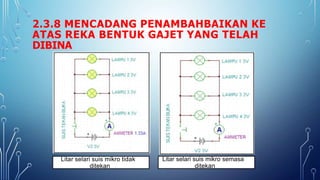

- 28. 2.3.8 MENCADANG PENAMBAHBAIKANKE ATAS REKA BENTUK GAJET YANG TELAH DIBINA Litar selari suis mikro tidak ditekan Litar selari suis mikro semasa ditekan
- 29.

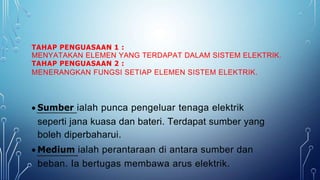

- 30. TAHAP PENGUASAAN 1: MENYATAKAN ELEMEN YANG TERDAPAT DALAM SISTEM ELEKTRIK. TAHAP PENGUASAAN 2 : MENERANGKAN FUNGSI SETIAP ELEMEN SISTEM ELEKTRIK. Sumber ialah punca pengeluar tenaga elektrik seperti jana kuasa dan bateri. Terdapat sumber yang boleh diperbaharui. Medium ialah perantaraan di antara sumber dan beban. Ia bertugas membawa arus elektrik.

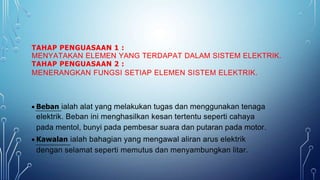

- 31. TAHAP PENGUASAAN 1: MENYATAKAN ELEMEN YANG TERDAPAT DALAM SISTEM ELEKTRIK. TAHAP PENGUASAAN 2 : MENERANGKAN FUNGSI SETIAP ELEMEN SISTEM ELEKTRIK. Beban ialah alat yang melakukan tugas dan menggunakan tenaga elektrik. Beban ini menghasilkan kesan tertentu seperti cahaya pada mentol, bunyi pada pembesar suara dan putaran pada motor. Kawalan ialah bahagian yang mengawal aliran arus elektrik dengan selamat seperti memutus dan menyambungkan litar.
- 32. TAHAP PENGUASAAN 3: MEMBUAT PENGIRAAN PARAMETER ELEKTRIK BAGI MEMASTIKAN SUMBER, MEDIUM, BEBAN DAN KAWALAN SESUAI DIGUNAKAN DALAM REKA BENTUK GAJET YANG DIHASILKAN. Litar selari Litar siri-selari Litar siri

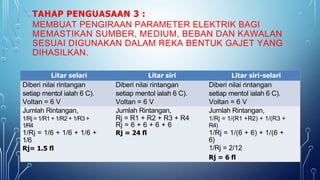

- 33. TAHAP PENGUASAAN 3: MEMBUAT PENGIRAAN PARAMETER ELEKTRIK BAGI MEMASTIKAN SUMBER, MEDIUM, BEBAN DAN KAWALAN SESUAI DIGUNAKAN DALAM REKA BENTUK GAJET YANG DIHASILKAN. Litar selari Litar siri Litar siri-selari Diberi nilai rintangan Diberi nilai rintangan Diberi nilai rintangan setiap mentol ialah 6 C). setiap mentol ialah 6 C). setiap mentol ialah 6 C). Voltan = 6 V Voltan = 6 V Voltan = 6 V Jumlah Rintangan, Jumlah Rintangan, Jumlah Rintangan, 1/Rj = 1/R1 + 1/R2 + 1/R3 + Rj = R1 + R2 + R3 + R4 1/Rj = 1/(R1 +R2) + 1/(R3 + 1/R4 Rj = 6 + 6 + 6 + 6 R4) 1/Rj = 1/6 + 1/6 + 1/6 + Rj = 24 fl 1/Rj = 1/(6 + 6) + 1/(6 + 1/6 6) Rj= 1.5 fl 1/Rj = 2/12 Rj = 6 fl

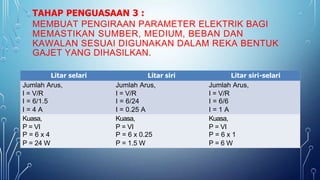

- 34. TAHAP PENGUASAAN 3: MEMBUAT PENGIRAAN PARAMETER ELEKTRIK BAGI MEMASTIKAN SUMBER, MEDIUM, BEBAN DAN KAWALAN SESUAI DIGUNAKAN DALAM REKA BENTUK GAJET YANG DIHASILKAN. Litar selari Litar siri Litar siri-selari Jumlah Arus, Jumlah Arus, Jumlah Arus, I = V/R I = V/R I = V/R I = 6/1.5 I = 6/24 I = 6/6 I = 4 A I = 0.25 A I = 1 A Kuasa, Kuasa, Kuasa, P = VI P = VI P = VI P = 6 x 4 P = 6 x 0.25 P = 6 x 1 P = 24 W P = 1.5 W P = 6 W

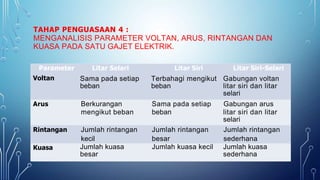

- 35. TAHAP PENGUASAAN 4: MENGANALISIS PARAMETER VOLTAN, ARUS, RINTANGAN DAN KUASA PADA SATU GAJET ELEKTRIK. Parameter Voltan Litar Selari Sama pada setiap beban Litar Siri Terbahagi mengikut beban Litar Siri-Selari Gabungan voltan litar siri dan litar selari Arus Berkurangan Sama pada setiap Gabungan arus mengikut beban beban litar siri dan litar selari Rintangan Jumlah rintangan Jumlah rintangan Jumlah rintangan kecil besar sederhana Kuasa Jumlah kuasa besar Jumlah kuasa kecil Jumlah kuasa sederhana
- 36. TAHAP PENGUASAAN 5: MEMBERI JUSTIFIKASI KEPADA PRODUK SISTEM ELEKTRIK YANG DIPILIH DARI SUDUT KESESUAIAN REKA BENTUK DAN KESELAMATAN. Faktor Digunakan @ tidak Justifikasi √ X Kesesuaia n Reka Bentuk √ Reka bentuk yang dibuat mengambil kira jumlah mentol yang digunakan untuk menerangi bahagian dalam almari. Selain itu, dengan penggunaan suis tekan buka nyalaan mentol dapat dikawal iaitu menyala ketika diperlukan sahaja. Keselamat an √ Jumlah beban yang bersesuaian dengan sumber dapat mengelakkan pengeluaran haba yang tinggi. Selain itu pendawaian yang dibuat diatur dengan kemas untuk mengelakkan berlakunya litar pintas dan kecederaan.

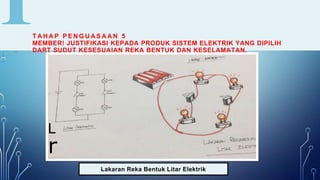

- 37. T A HA P P E N G U A S A A N 5 MEMBER! JUSTIFIKASI KEPADA PRODUK SISTEM ELEKTRIK YANG DIPILIH DART SUDUT KESESUAIAN REKA BENTUK DAN KESELAMATAN. g_e•C24-C'XY Irt-PAZ L r Lakaran Reka Bentuk Litar Elektrik

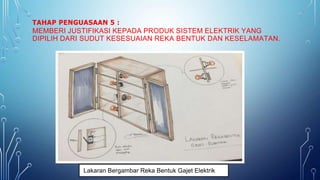

- 38. TAHAP PENGUASAAN 5: MEMBERI JUSTIFIKASI KEPADA PRODUK SISTEM ELEKTRIK YANG DIPILIH DARI SUDUT KESESUAIAN REKA BENTUK DAN KESELAMATAN. Lakaran Bergambar Reka Bentuk Gajet Elektrik

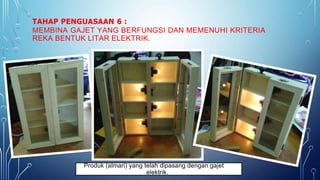

- 39. TAHAP PENGUASAAN 6: MEMBINA GAJET YANG BERFUNGSI DAN MEMENUHI KRITERIA REKA BENTUK LITAR ELEKTRIK. Produk (almari) yang telah dipasang dengan gajet elektrik.

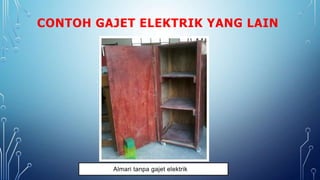

- 40. CONTOH GAJET ELEKTRIKYANG LAIN Almari tanpa gajet elektrik

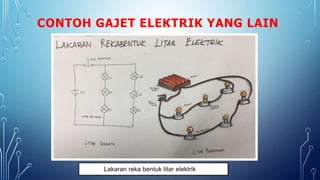

- 41. CONTOH GAJET ELEKTRIKYANG LAIN Lakaran reka bentuk litar elektrik

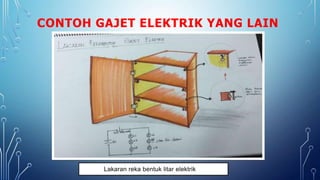

- 42. CONTOH GAJET ELEKTRIKYANG LAIN Lakaran reka bentuk litar elektrik

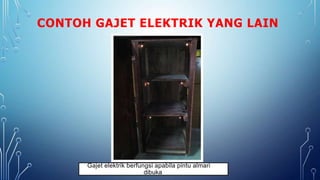

- 43. CONTOH GAJET ELEKTRIKYANG LAIN Gajet elektrik berfungsi apabila pintu almari dibuka

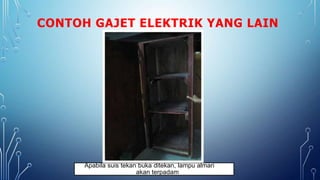

- 44. CONTOH GAJET ELEKTRIKYANG LAIN Apabila suis tekan buka ditekan, lampu almari akan terpadam
- 45. CONTOH GAJET ELEKTRIKYANG LAIN Mini mixer

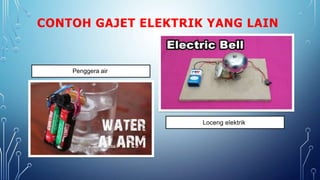

- 46. CONTOH GAJET ELEKTRIKYANG LAIN Penggera air Loceng elektrik
