1. PEMINDAH DAYA DAN CHASIS
KOPLING
Tujuan Instruksional Umum :
Peserta memahami prinsip kerja kopling, nama, dan fungsi komponen, dan macam-
macam kopling.
Tujuan Intruksional Khusus :
Peserta dapat :
1. Menyebutkan dan menjelaskan macam-macam kopling
2. Menyebutkan komponen-komponen kopling
3. Menyebutkan macam-macam kopling
4. Menjelaskan prinsip kerja dan jenis-jenis kopling gesek
5. Mengenal kopling otomatis (torque converter)
Waktu : 120 menit
Alat bantu :
- OHP dan Transparant
- Peraga
- Video
Kepustakaan :
1. Materi pelajaran chasis group, step I Toyota
2. Materi Pelajaran chasis group, step II Toyota
SMK
TARUNA
BANGSA
Nama: 27 04 08
SMK TARUNA BANGSA
Penyusun :M.Rasid, S.Pd
Tanggal :
1 of 15
Wwn/Hut Peb’98
2. Struktur Materi
SMK
TARUNA
BANGSA
Nama: 27 04 08
SMK TARUNA BANGSA
Penyusun :M.Rasid, S.Pd
Tanggal :
2 of 15
Wwn/Hut Peb’98
Kopling
Fungsi
Macam-macam kopling &
komponen-komponen kopling
- Fungsi
- Cara kerja
Trouble shooting
Jenis-jenis kopling
- Fungsi
- Cara kerja
3. Instructor Guidance
Tahap Mengajar Metode Alat bantu Waktu
I. Basic Mentality
- Kebersihan, Kejujuran,
Kedispilan
II. Motivasi
- Instruktur menyebutkan tujuan
materi pengajaran.
- Instruktur mengadakan tanya
jawab mengenai kopling.
III. Elaborasi
- Instruktur menjelaskan fungsi
dan syarat-syarat kopling.
- Instruktur menjelaskan konstruksi
kopling.
- Instuktur menjelaskan macam-
macam tutup kopling.
- Instuktur menjelaskan
komponen-komponen dari plat
kopling dan fungsinya.
- Instuktur menjelaskan
mekanisme penggerak kopling.
- Instruktur menjelaskan kopling
otomatis.
- Instruktur menjelaskan prosedur
trobles shooting.
IV. Konsulidasi
- Peserta menanyakan hal-hal
yang belum jelas
- Instuktur menerangkan kembali
hal-hal yang ditanyakan peserta
- Instruktur menyimpulkan materi
kopling
V. Evaluasi
- Instruktur mengadakan test
kompetensi
Cer, T-J
Cer
T-J
Cer
Cer
Cer
Cer
Cer
Cer
Cer
T-J
Cer
Cer
Tulisan/lisan
Transparant
& peraga
Transparant
& peraga
Transparant
& peraga
Transparant
& peraga
Transparant
& peraga
Transparant
& peraga
Transparant
& peraga
Transparant
& peraga
Soal
3 menit
2 menit
10 menit
menit
menit
menit
menit
menit
menit
menit
menit
menit
menit
menit
menit
SMK
TARUNA
BANGSA
Nama: 27 04 08
SMK TARUNA BANGSA
Penyusun :M.Rasid, S.Pd
Tanggal :
3 of 15
Wwn/Hut Peb’98
4. Test Kompetensi
1. Sebutkan fungsi dan syarat-syarat kopling ?
2. Sebutkan komponen-komponen kopling ?
3. Sebutkan keuntungan dan kerugian kopling tipe coil spring ?
4. Jelaskan cara kerja kopling tipe coil spring ?
5. Sebutkan keuntungan dan kerugian kopling tipe diapragm spring ?
6. Jelaskan cara kerja kopling tipe diapragm spring ?
7. Jelaskan fungsi cushion plate dan torsion damper ?
8. Jelaskan cara kerja master silinder kopling?
9. Jelaskan cara kerja release silinder, release fork dan release bearing
10.Jelaskan prosedur troubles shooting :
a. Kopling sulit bebas
b. Kopling slip
c. Kopling getar
d. Kopling bunyi
SMK
TARUNA
BANGSA
Nama: 27 04 08
SMK TARUNA BANGSA
Penyusun :M.Rasid, S.Pd
Tanggal :
4 of 15
Wwn/Hut Peb’98
5. SISTEM KOPLING
URAIAN
Kopling (clutch) terletak di antara me-
sin dan transmisi, dan berfungsi untuk
menghubungkan dan memutuskan
pu-taran mesin ke transmisi
Syarat-syarat yang harus dimiliki oleh kopling adalah :
• Harus dapat menghubungkan putaran mesin ke transmisi dengan lembut
• Harus dapat memindahkan tenaga mesin ke transmisi tanpa slip
• Harus dapat memutuskan hubungan dengan sempurna dan cepat
KONSTRUKSI
Kopling terdiri dari :
1. Clutch disc (plat kopling)
2. Pressure plate
3. Diapragm spring
4. Release bearing
5. Clutch cover
6. Release fork
7. Release cylinder
SMK
TARUNA
BANGSA
Nama: 27 04 08
SMK TARUNA BANGSA
Penyusun :M.Rasid, S.Pd
Tanggal :
5 of 15
Wwn/Hut Peb’98
1
2
3
4
5
4
3
5
1
6
7
6. TUTUP KOPLING (CLUTCH COVER)
← Uraian
Clutch cover terikat pada flywheel. Ini berarti bahwa saat mesin berputar clutch
cover juga berputar.
Syarat utama yang harus dimiliki oleh clutch cover adalah balance dan mampu
memindahkan panas dengan baik.
↑ Clutch Cover Tipe Coil Spring
Tipe ini terdiri dari :
1. Clutch disc
2. Pressure plate
3. Release fork
4. Release bearing
5. Release lever
6. Pressure spring
7. Clutch cover
SMK
TARUNA
BANGSA
Nama: 27 04 08
SMK TARUNA BANGSA
Penyusun :M.Rasid, S.Pd
Tanggal :
6 of 15
Wwn/Hut Peb’98
6
2
1
6
2
5
3
4
5
1
7. Tipe ini mempunyai keuntungan :
• Penekanan terhadap plat kopling lebih kuat.
Dan kerugian :
• Tenaga untuk menekan pedal kopling besar.
• Konstruksi rumit sehingga harganya mahal.
Cara Kerja :
• Saat pedal ditekan
Release fork menekan release bearing, release bearing menekan release
lever sehingga release lever mengangkat pressure plate melalui pivot pin
melawan tekanan pressure spring dan menyebabkan plat kopling terbebas
(tidak lagi terjepit di antara flywheel dan pressure plate) dan putaran mesin
tidak dapat diteruskan ke input shaft transmisi.
• Saat pedal dilepas
Release fork tidak menekan release bearing, release bearing tidak menekan
release lever sehingga pressure spring menekan pressure plate dan
pressure plate menekan clutch disc ke flywheel. Terjadi perpindahan
tenaga :
Mesin (flywheel) ⇐ clutch cover ⇐ pivot pin ⇐ release lever ⇐ pressure
plate ⇐ clutch disc ⇐ spline ⇐ input shaft transmisi.
SMK
TARUNA
BANGSA
Nama: 27 04 08
SMK TARUNA BANGSA
Penyusun :M.Rasid, S.Pd
Tanggal :
7 of 15
Wwn/Hut Peb’98
7
8. → Clutch Cover Tipe Diapragm Spring
Tipe ini terdiri dari :
1. Diapragm spring
2. Clutch disc
3. Release fork
4. Release bearing
5. Pressure plate
6. Clutch cover
7. Pivot ring
8. Retracting spring
SMK
TARUNA
BANGSA
Nama: 27 04 08
SMK TARUNA BANGSA
Penyusun :M.Rasid, S.Pd
Tanggal :
8 of 15
Wwn/Hut Peb’98
3
6
1
4
2
5
1
9. Tipe ini mempunyai keuntungan :
• Tenaga penekanan pedal kopling lebih ringan
• Penekanan terhadap plat kopling lebih merata
• Tenaga pegas tidak akan berkurang karena gaya sentrifugal saat kecepatan
tinggi.
Dan kerugian :
• Penekanan terhadap plat kopling lebih kecil.
Cara Kerja :
• Saat pedal ditekan
Release fork menekan release bearing, release bearing menekan diapragm
spring sehingga diapragm spring mengangkat pressure plate melalui pivot
ring dan menyebabkan plat kopling terbebas (tidak lagi terjepit di antara
flywheel dan pressure plate) dan putaran mesin tidak dapat diteruskan ke
input shaft transmisi.
• Saat pedal dilepas
Release fork tidak menekan release bearing, release bearing tidak menekan
diapragm spring sehingga diapragm spring menekan pressure plate dan
pressure plate menekan clutch disc ke flywheel. Terjadi perpindahan
tenaga :
Mesin (flywheel) ⇐ clutch cover ⇐ pivot ring ⇐ diapragm spring ⇐ pressure
plate ⇐ clutch disc ⇐ spline ⇐ input shaft transmisi.
SMK
TARUNA
BANGSA
Nama: 27 04 08
SMK TARUNA BANGSA
Penyusun :M.Rasid, S.Pd
Tanggal :
9 of 15
Wwn/Hut Peb’98
5
7
8
10. PLAT KOPLING (DISC CLUTCH)
Plat kopling berfungsi untuk memindahkan tenaga dari mesin ke transmisi dengan
lembut tanpa terjadi slip.
SMK
TARUNA
BANGSA
Nama: 27 04 08
SMK TARUNA BANGSA
Penyusun :M.Rasid, S.Pd
Tanggal :
10 of 15
Wwn/Hut Peb’98
11. Plat kopling terdiri dari facing yang berfungsi sebagai bidang gesek yang dikeling
pada cushion plate yang berfungsi untuk memperlembut saat kopling berhubungan,
dan cushion plate dikeling pada disc plate.
Pada plat kopling juga terdapat torsion damper yang berfungsi untuk meredam
kejutan saat kopling berhubungan.
MEKANISME PENGGERAK
← Kopling Mekanis (Mechanical Clutch)
Mechanical clutch terdiri dari :
1. Clutch pedal
2. Clutch release lever
3. Clutch release cable
4. Release fork
5. Clutch cover
↑ Kopling Hidraulis (Hydraulic Clutch)
Pada tipe ini, gerakan pedal kopling
dirubah menjadi tekanan hidraulis oleh
master cylinder yang kemudian dite-
ruskan ke release fork melalui release
cylinder.
Tipe ini terdiri dari :
1. Clutch pedal
2. Master cylinder
3. Flexible hose
4. Release cylinder
5. Release fork
6. Clutch cover
1. Master Silinder kopling
SMK
TARUNA
BANGSA
Nama: 27 04 08
SMK TARUNA BANGSA
Penyusun :M.Rasid, S.Pd
Tanggal :
11 of 15
Wwn/Hut Peb’98
3
5
4
2
1
1
3
2
5
4
6

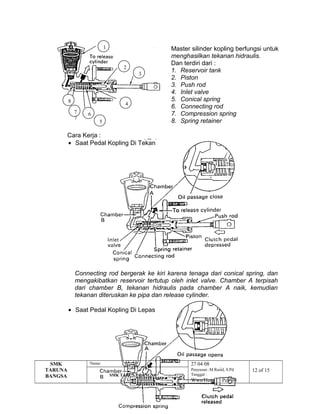

12. Master silinder kopling berfungsi untuk
menghasilkan tekanan hidraulis.
Dan terdiri dari :
1. Reservoir tank
2. Piston
3. Push rod
4. Inlet valve
5. Conical spring
6. Connecting rod
7. Compression spring
8. Spring retainer
Cara Kerja :
• Saat Pedal Kopling Di Tekan
Connecting rod bergerak ke kiri karena tenaga dari conical spring, dan
mengakibatkan reservoir tertutup oleh inlet valve. Chamber A terpisah
dari chamber B, tekanan hidraulis pada chamber A naik, kemudian
tekanan diteruskan ke pipa dan release cylinder.
• Saat Pedal Kopling Di Lepas
SMK
TARUNA
BANGSA
Nama: 27 04 08
SMK TARUNA BANGSA
Penyusun :M.Rasid, S.Pd
Tanggal :
12 of 15
Wwn/Hut Peb’98
4
8
7
7
6
5
1
2
3

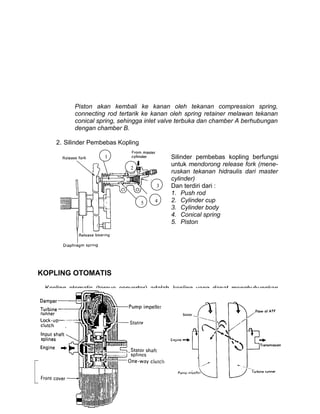

13. Piston akan kembali ke kanan oleh tekanan compression spring,
connecting rod tertarik ke kanan oleh spring retainer melawan tekanan
conical spring, sehingga inlet valve terbuka dan chamber A berhubungan
dengan chamber B.
2. Silinder Pembebas Kopling
Silinder pembebas kopling berfungsi
untuk mendorong release fork (mene-
ruskan tekanan hidraulis dari master
cylinder)
Dan terdiri dari :
1. Push rod
2. Cylinder cup
3. Cylinder body
4. Conical spring
5. Piston
KOPLING OTOMATIS
Kopling otomatis (torque converter) adalah kopling yang dapat menghubungkan
dan memutuskan putaran mesin ke transmisi dengan sendirinya (otomatis).
Kopling otomatis digunakan pada kendaraan yang menggunakan transmisi
otomatis. Kopling otomatis diisi dengan ATF (Automatic Transmision Fluid) dan
momen mesin dipindahkan dengan adanya aliran fluida.
SMK
TARUNA
BANGSA
Nama: 27 04 08
SMK TARUNA BANGSA
Penyusun :M.Rasid, S.Pd
Tanggal :
13 of 15
Wwn/Hut Peb’98
5
2
4
1
3
14. TROUBLES SHOOTING
1. Kopling Sulit Bebas (Susah pindah gigi)
Kurang tinggi
OK Terlalu besar
OK
Bocor
OK Bocor
OK
OK
Bocor
Aus, rusak
2. Kopling Slip
Tidak ada
SMK
TARUNA
BANGSA
Nama: 27 04 08
SMK TARUNA BANGSA
Penyusun :M.Rasid, S.Pd
Tanggal :
14 of 15
Wwn/Hut Peb’98
2. Periksa freeplay pedal kopling Stel
1. Periksa tinggi pedal kopling Stel
7. Periksa plat kopling Ganti
6. Periksa release cylinder Ganti
3. Periksa udara dalam sistem kopling
4. Periksa pipa kopling Ganti
5. Periksa master cylinder Ganti
1. Periksa freeplay pedal kopling Stel
15. OK
Aus, berminyak
Aus
OK
Aus
3. Kopling Getar
Keras
Torsion damper patah
OK
Paku keling lepas
Tinggi tidak sama
4. Kopling Bunyi
Part rusak
OK
Rusak
OK Aus
OK Macet
SMK
TARUNA
BANGSA
Nama: 27 04 08
SMK TARUNA BANGSA
Penyusun :M.Rasid, S.Pd
Tanggal :
15 of 15
Wwn/Hut Peb’98
Periksa seal transmisi /
crankshaft
Ganti
3. Periksa pegas diapragma /
penekan
Ganti
2. Periksa permukaan kopling Ganti
1. Periksa plat kopling Ganti
2. Periksa pegas diapragma /
penekan
Ganti
Ganti
Ganti
4. Periksa release fork Ganti
3. Periksa pilot bearing Ganti
2. Periksa release bearing Ganti
1. Periksa perputaran dan gesekan
part
Ganti
