1. Open Design Computer Project
伊藤剛浩 川田裕貴

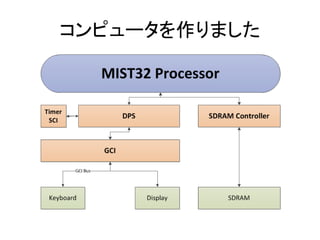

2. コンピュータを作りました

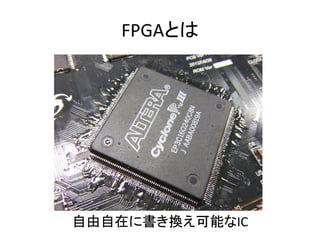

3. FPGAとは
自由自在に書き換え可能なIC

4. Open Design Computer
オープンソース
開発ツールが揃っている
低消費電力向け
FPGAに構築可能

5. 開発の経緯と背景
• 高機能なモバイル端末が必要とされている
– 高機能かつ低消費電力動作が求められている
• プロセッサとOSをもともと開発していた
• 開発のノウハウ公開

6. MIST32アーキテクチャの概要

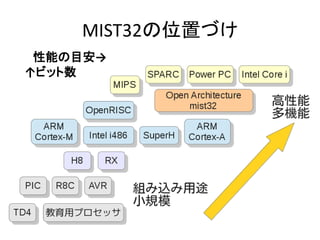

7. MIST32の位置づけ
性能の目安→
↑ビット数

8. 開発で苦労したところ
ドキュメントがあまりない
日本語の情報がない・または企業秘密
やっている人が少ない
開発ツール・ハードウェアが高価
開発ボードで20～30万円
論理合成ツールが年間50万
FPGAへのフッティングがうまく行かなかった
FPGAのサイズに対して製作したプロセッサが巨大
キャッシュを搭載できなかった

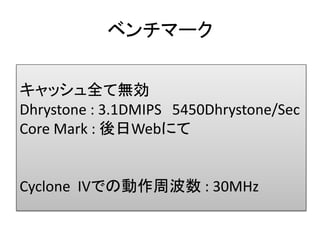

9. ベンチマーク
キャッシュ全て無効
Dhrystone : 3.1DMIPS 5450Dhrystone/Sec
Core Mark : 後日Webにて
Cyclone IVでの動作周波数 : 30MHz

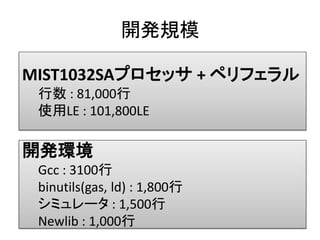

10. 開発規模
MIST1032SAプロセッサ + ペリフェラル
行数 : 81,000行
使用LE : 101,800LE
開発環境
Gcc : 3100行
binutils(gas, ld) : 1,800行
シミュレータ : 1,500行
Newlib : 1,000行

11. ライセンスと公開先
MIST32プロセッサ
BSDライセンスで公開
改変して自由に製品に組み込める、
同じようなプロジェクトのOpenRISCはLGPL
開発環境
Gcc, binutils(gas, ld), シミュレータはGPL

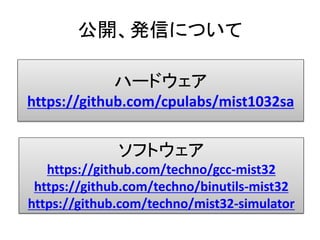

12. 公開、発信について
ハードウェア
https://github.com/cpulabs/mist1032sa
ソフトウェア
https://github.com/techno/gcc-mist32
https://github.com/techno/binutils-mist32
https://github.com/techno/mist32-simulator

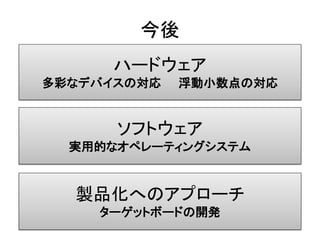

13. 今後
ハードウェア
多彩なデバイスの対応 浮動小数点の対応
ソフトウェア
実用的なオペレーティングシステム
製品化へのアプローチ
ターゲットボードの開発

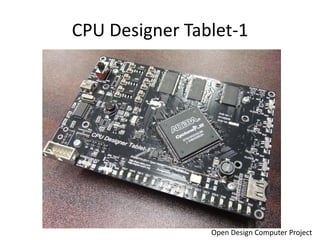

14. CPU Designer Tablet-1
Open Design Computer Project
